聚乙烯蜡和硬脂酸钙对聚氯乙烯的润滑作用：树脂润滑特性与机理

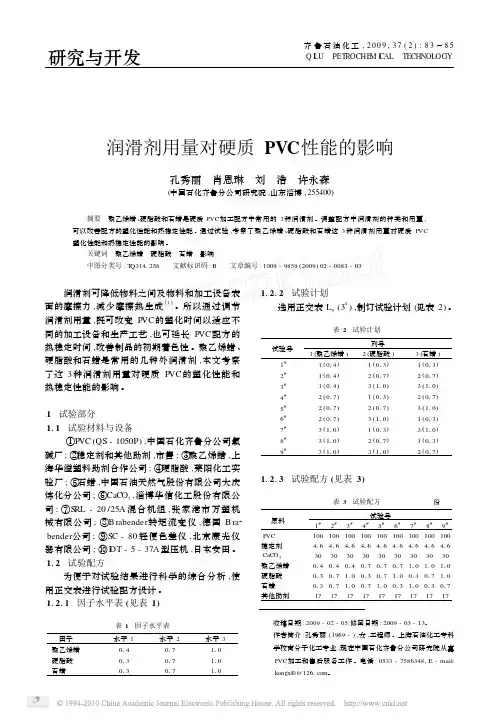

润滑剂用量对硬质PVC性能的影响
2 ( 017)
1910
3 ( 110)
1715
1 ( 013)
1910
3 ( 110)
1615
1 ( 013)
1815
2 ( 017)
1710
1917
1815
1712
215
注 : M 1、M 2、M 3 为因子 3个水平的塑化扭矩的平均值 , RM 为 3个水平的塑化扭矩的极差 。
由表 6 看出 , RM 石蜡 > RM 聚乙烯蜡 > RM 硬脂酸 , 说 明聚乙烯蜡和石蜡对塑化扭矩的影响大于硬脂 酸 ,其中石蜡对塑化扭矩的影响最大 。 21213 润滑剂对热稳定时间的影响 (见表 7)
1910
563
7116
7#
64
1615
639
7119
8#
61
1815
631
7114
9#
66
1710
691
7216
212 结果处理与分析 21211 润滑剂对塑化时间的影响 (见表 5)
表 5 润滑剂对塑化时间的影响
试验号 1# 2# 3# 4# 5# 6# 7# 8# 9# T1 T2 T3 RT
聚乙烯蜡 1 ( 014) 1 ( 014) 1 ( 014) 2 ( 017) 2 ( 017) 2 ( 017) 3 ( 110) 3 ( 110) 3 ( 110) 53 54 64 11
第 2期 孔秀丽等 1润滑剂用量对硬质 PVC性能的影响 · 8 5·
21214 润滑剂对初期着色性的影响 (见表 8)
表 8 润滑剂对初期着色性的影响
试验号
1# 2# 3# 4# 5# 6# 7# 8# 9# W1 W2 W3 RW

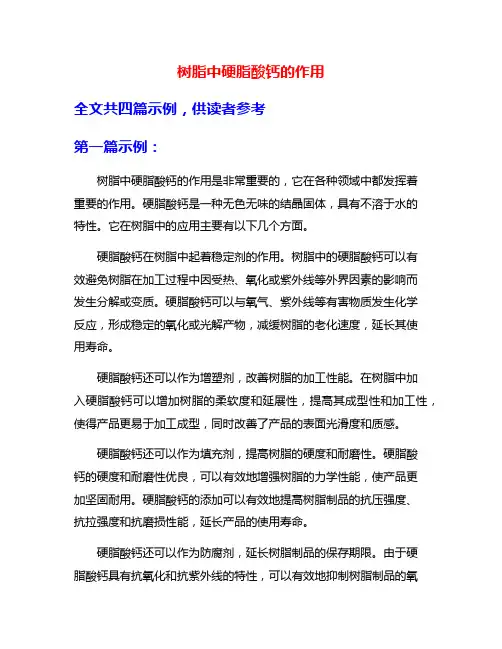

树脂中硬脂酸钙的作用
树脂中硬脂酸钙的作用全文共四篇示例，供读者参考第一篇示例：树脂中硬脂酸钙的作用是非常重要的，它在各种领域中都发挥着重要的作用。
硬脂酸钙是一种无色无味的结晶固体，具有不溶于水的特性。
它在树脂中的应用主要有以下几个方面。
硬脂酸钙在树脂中起着稳定剂的作用。
树脂中的硬脂酸钙可以有效避免树脂在加工过程中因受热、氧化或紫外线等外界因素的影响而发生分解或变质。
硬脂酸钙可以与氧气、紫外线等有害物质发生化学反应，形成稳定的氧化或光解产物，减缓树脂的老化速度，延长其使用寿命。
硬脂酸钙还可以作为增塑剂，改善树脂的加工性能。
在树脂中加入硬脂酸钙可以增加树脂的柔软度和延展性，提高其成型性和加工性，使得产品更易于加工成型，同时改善了产品的表面光滑度和质感。
硬脂酸钙还可以作为填充剂，提高树脂的硬度和耐磨性。
硬脂酸钙的硬度和耐磨性优良，可以有效地增强树脂的力学性能，使产品更加坚固耐用。
硬脂酸钙的添加可以有效地提高树脂制品的抗压强度、抗拉强度和抗磨损性能，延长产品的使用寿命。
硬脂酸钙还可以作为防腐剂，延长树脂制品的保存期限。
由于硬脂酸钙具有抗氧化和抗紫外线的特性，可以有效地抑制树脂制品的氧化和光解反应，延缓其老化过程，从而延长了产品的使用寿命和保存期限，减少了产品的损耗和浪费。
硬脂酸钙在树脂中的作用是多方面的，不仅可以提高树脂制品的品质和性能，还可以延长产品的使用寿命和减少生产成本。
在树脂加工行业中，硬脂酸钙的应用非常广泛，被广泛的应用于各种树脂制品中，发挥着重要的作用。
【2000字】第二篇示例：树脂中硬脂酸钙在工业和生活中有着广泛的应用，其作用主要包括以下几个方面：一、增塑剂树脂中硬脂酸钙是一种优良的增塑剂，可以改善树脂的柔韧性和延展性，使其更易加工和成型。
在塑料制品生产中，硬脂酸钙可以有效地提高塑料的韧性和延展性，降低塑料的脆性，从而提高制品的质量和性能。
二、稳定剂硬脂酸钙还具有很好的热稳定性和氧化稳定性，可以有效地延缓树脂在高温或氧化条件下的降解和老化，从而延长树脂的使用寿命。

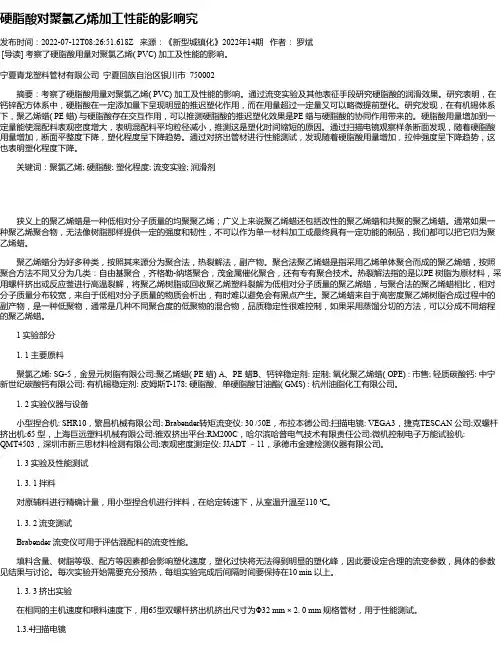

硬脂酸对聚氯乙烯加工性能的影响究
硬脂酸对聚氯乙烯加工性能的影响究发布时间：2022-07-12T08:26:51.618Z 来源：《新型城镇化》2022年14期作者：罗斌[导读] 考察了硬脂酸用量对聚氯乙烯( PVC) 加工及性能的影响。
宁夏青龙塑料管材有限公司宁夏回族自治区银川市 750002摘要：考察了硬脂酸用量对聚氯乙烯( PVC) 加工及性能的影响。
通过流变实验及其他表征手段研究硬脂酸的润滑效果。
研究表明，在钙锌配方体系中，硬脂酸在一定添加量下呈现明显的推迟塑化作用，而在用量超过一定量又可以略微提前塑化。
研究发现，在有机锡体系下，聚乙烯蜡( PE 蜡) 与硬脂酸存在交互作用，可以推测硬脂酸的推迟塑化效果是PE 蜡与硬脂酸的协同作用带来的。
硬脂酸用量增加到一定量能使混配料表观密度增大，表明混配料平均粒径减小，推测这是塑化时间缩短的原因。
通过扫描电镜观察样条断面发现，随着硬脂酸用量增加，断面平整度下降，塑化程度呈下降趋势。
通过对挤出管材进行性能测试，发现随着硬脂酸用量增加，拉伸强度呈下降趋势，这也表明塑化程度下降。
关键词：聚氯乙烯; 硬脂酸; 塑化程度; 流变实验; 润滑剂狭义上的聚乙烯蜡是一种低相对分子质量的均聚聚乙烯；广义上来说聚乙烯蜡还包括改性的聚乙烯蜡和共聚的聚乙烯蜡。
通常如果一种聚乙烯聚合物，无法像树脂那样提供一定的强度和韧性，不可以作为单一材料加工成最终具有一定功能的制品，我们都可以把它归为聚乙烯蜡。
聚乙烯蜡分为好多种类，按照其来源分为聚合法，热裂解法，副产物。
聚合法聚乙烯蜡是指采用乙烯单体聚合而成的聚乙烯蜡，按照聚合方法不同又分为几类：自由基聚合，齐格勒-纳塔聚合，茂金属催化聚合，还有专有聚合技术。
热裂解法指的是以PE 树脂为原材料，采用螺杆挤出或反应釜进行高温裂解，将聚乙烯树脂或回收聚乙烯塑料裂解为低相对分子质量的聚乙烯蜡，与聚合法的聚乙烯蜡相比，相对分子质量分布较宽，来自于低相对分子质量的物质会析出，有时难以避免会有黑点产生。
硬脂酸钙在有机锡pvc中的作用
硬脂酸钙在有机锡PVC中的作用引言有机锡化合物是一类常用的增塑剂，用于改善聚氯乙烯（PVC）的可加工性能和物理力学性能。
硬脂酸钙是一种来自于植物和动物脂肪的酸，在有机锡PVC中也起到了重要的作用。
本文将探讨硬脂酸钙在有机锡PVC中的作用机理以及对PVC性能的影响。
硬脂酸钙的结构和特性硬脂酸钙的结构式为C36H70O4Ca，是一种白色固体。
硬脂酸钙具有良好的热稳定性和光稳定性，能够抑制PVC的降解反应和紫外光的照射，从而提高PVC的使用寿命和耐候性。
有机锡PVC的制备过程有机锡PVC的制备是将有机锡化合物与PVC树脂进行混合，随后进行加热压制，使其形成均匀的混合物。
有机锡化合物的主要作用是作为增塑剂，改善PVC的可塑性和物理性能。
硬脂酸钙在有机锡PVC中的主要作用硬脂酸钙在有机锡PVC中具有以下主要作用：1.钙离子稳定作用：硬脂酸钙可以与PVC中的氯离子形成可溶性的钙氯离子复合物，稳定PVC分子链，减少PVC在加热过程中的分解反应。
这一作用有助于提高PVC制品的热稳定性和耐热性。
2.润滑作用：硬脂酸钙作为润滑剂，可以在PVC的加工过程中降低PVC分子链的内摩擦，提高PVC的流动性和可塑性。
它可以减少PVC与加工设备的摩擦，降低能量消耗，提高生产效率。
3.抗氧化作用：硬脂酸钙作为一种含有脂肪酸的化合物，可以起到抗氧化剂的作用，抑制PVC在氧气存在下的氧化反应。
它可以有效延缓PVC制品老化速度，提高PVC制品的耐候性和使用寿命。
4.增塑剂作用：硬脂酸钙本身具有较高的可塑性，可以作为一种增塑剂，提高PVC的柔软性和弯曲强度。
硬脂酸钙能够与PVC分子链发生物理吸附，增加PVC分子链之间的相互作用力，从而改善PVC的可塑性和加工性能。
5.增加PVC制品的机械强度：硬脂酸钙与有机锡化合物共同作用，可以促使PVC分子链形成更加紧密的排列和结晶，增加PVC制品的机械强度和硬度。
硬脂酸钙在PVC中的应用硬脂酸钙广泛应用于PVC制品的生产中，包括建筑材料、电线电缆、管道、汽车内饰品、地板等领域。
PVC-U异型材中润滑体系的选择及应用
润滑剂是为了改善聚氯乙烯熔体的流动性，防止物料而添加的一类助剂。按润滑剂功能分类为：内润滑剂、外润滑剂以及兼具有外润滑功能的内、外润滑剂。如下表：
表1
润滑剂
内滑比例%
外滑比例%
脂肪醇
100
0
硬脂酸钙
100
0
硬脂酸
20
80
PE蜡
2.5 Phr
焊角强度（N）
6324
5983
5270
4532
注：稳定体系采用铅盐，润滑体系采用铅皂--钙皂为主辅以石蜡、硬脂酸等，型材为80框，设备为北汽福田SJZ60/125挤出机组。
（3）对加热后状态的影响
GB/T8814-1998中规定加热后状态指标为试验条件下不出现点泡、裂纹、麻点。而当润滑体系过量时，会使加热后状态时出现起泡和脱层现象[4]。
外润滑剂的滑润机理主要是通过调整PVC配方中的润滑剂，在加工中起到"边界润滑"而非"油膜润滑"。[2]"边界润滑"是指润滑表面，通过物理吸附或化学吸附，在表面形成仅几个分子层厚度的润滑剂吸附膜，这层吸附膜可以减少聚合物熔体与金属表面的粘附性，减少摩擦力，通过控制吸附膜的厚度与吸附膜的粘附性，有可能呈聚合物既不粘住金属表面，又不至于沿金属表面滑移的状态，物料仍可受到加工机械的剪切作用，仍然顺着螺槽向前输送。而"油膜润滑"情况，往往在润滑剂过量时发生，聚合物不能粘附金属，会沿金属表面滑移，物料既受不到剪切作用，也能沿螺槽输送，处于"过度润滑"状态。
一般外润滑剂为非极性物质，与PVC相容性差，在成型过程中易析出塑料表面，与成型设备与塑料物料之间形成润滑膜，从而减少了物料对设备的摩擦与粘附，一般添加量为0.2-0.5Phr，如石蜡、低分子聚乙烯蜡等。
国内有关塑料助剂合成与应用的文献题录
56塑料助剂2019年第4期(总第136期)国内有关塑料助剂合成与应用的文献题录增塑剂TM211的制备及其增塑的PVC的性能聚氯乙烯,2019,47(7)：20-28气相色谱法测定PVDC薄膜中的癸二酸二正丁酯和乙酰柠檬酸三丁酯塑料科技,2019,47(7):107-110阻燃增塑剂三嗪三氯丙氧基硅酸氯乙酯的合成塑料,2019,48(3):91-93邻苯二甲酸酯类增塑剂慨况及法规标准现状中国塑料,2019,33(6)：95-105IFR与MMT协同阻燃PP的性能研究橡塑技术与装备,2019,(7)：1-7MoOs在聚烯怪/MH-EG阻燃体系中的协效作用研究塑料科技,2019,47(7)：116-120改性赤泥协同卤舖系阻燃剂阻燃LDPE研究现代塑料加工应用,2019,31(3):9-11无卤阻燃LDPE/木粉复合材料的制备及性能现代塑料加工应用,2019,31(3):12-14DOPO改性高岭土PP复合材料的阻燃性能研究现代塑料加工应用,2019,31(3):18-21轻基锡酸锌/锡酸锌的阻燃应用与研究进展现代塑料加工应用,2019,31(3)：60-62无卤阻燃聚丙烯阻燃剂组份对氧指数影响研究广州化工,2019,47(11):63-65新型三聚氤胺基阻燃剂的合成及其在PA6中的应用武汉工程大学学报,2019,41(3):213-218断链聚磷酸皱的制备与表征化学与生物工程,2019,(5)：66-68氢氧化镁粒径对LLDPE/MH无卤阻燃复合体系性能的影响广州化工,2019,47(12):64-66四漠双酚A(2,3-二漠丙基)醵阻燃聚丙烯材料低温韧性研究中国塑料,2019,33(6):8-11双层包覆聚磷酸鞍及其阻燃PP的研究中国塑料,2019,33(6):89-94乙撑双硬脂酸酰胺产能、品质提升泸天化科技,2019,(2)：79-80酒包装用增韧改性PET的研究现代塑料加工应用,2019,31(3)：22-24空心玻璃微珠减纤增强PA66复合材料性能研究现代塑料加工应用，2019,31(3)：36-39SEBS对ABS|3成核iPP的增容作用现代塑料加工应用,2019,31(3)：40-43增韧发泡聚氨酯复合材料吸声性能及阻尼性能研究胶体与聚合物,2019,37(2)：68-71硅灰石填充阻燃ABS复合材料的性能研究塑料科技,2019,47(6)：53-58聚乙烯蜡和硬脂酸钙对PVC的润滑作用:金属润滑特性与机理塑料,2019,48(3):4-7PA11共混改性PLA可生物降解材料强韧化进展塑料,2019,48(3):26-30微尺度效应对聚合物微成型的影响塑料,2019,48(3):46-51新型硼酸酯偶联剂的合成及其应用塑料,2019,48(3):100-104陶瓷粉增强HDPE复合材料干摩擦性能塑料,2019,48(3):114-117长玻纤增强ASA/PVC夹芯复合板材的制备及性能塑料,2019,48(3):118-122单环氧化合物接枝改性PA6材料的制备及其性能研究中国塑料,2019,33(6):1-7可玻璃胶塑化膜的制备与性能研究中国塑料,2019,33(6):19-23低气味/低VOC含量绿色环保ABS树脂制备中国塑料,2019,33(6):24-30碳纤维增强聚丙烯复合管道的制备及性能研究中国塑料,2019,33(6):50-55超临界CO2诱导相分离法制备石墨烯改性PVDF膜的研究中国塑料,2019,33(6):56-62国内BOPET薄膜市场现状与发展合成技术及应用,2019,34⑵:25-28生物降解塑料与生物基塑料的发展与展望塑料科技,2019,47(7):121-125汽车聚丙烯塑料改性再生技术研究进展塑料科技，2019,47(6)：114-119聚乳酸材料在3D打印中的研究与应用进展应用化工,2019,48(6):1463-1468可降解塑料聚乳酸(PLA)生物降解性能进展塑料,2019,48(3):36-41我国辛醇市场分析及研发进展化学工业，2019,37(3)：11-15国内己内酰胺生产及市场情况分析化学工业，2019,37(3)：38-41。
硬脂酸钙在聚乙烯中的作用
硬脂酸钙在聚乙烯中的作用硬脂酸钙是一种常见的添加剂，广泛应用于聚乙烯的生产中。
它具有很多重要的作用，可以改善聚乙烯的性能和加工性能。
硬脂酸钙可以作为填充剂，增加聚乙烯的硬度和强度。
填充剂的添加可以增加聚乙烯的密度，从而提高其力学性能。
硬脂酸钙具有较高的硬度和强度，可以有效地提高聚乙烯的抗拉强度和耐磨性。
此外，硬脂酸钙还可以改善聚乙烯的抗冲击性能，使其更加耐用和耐用。
硬脂酸钙可以作为润滑剂，改善聚乙烯的加工性能。
在聚乙烯的加工过程中，由于分子间的摩擦力，容易产生粘性，从而影响聚乙烯的加工性能。
硬脂酸钙的添加可以降低聚乙烯的粘性，减少摩擦力，使其更容易加工和成型。
此外，硬脂酸钙还可以减少聚乙烯的粘附性，防止其与模具黏连，提高生产效率。
硬脂酸钙还可以作为抗氧化剂，延长聚乙烯的使用寿命。
聚乙烯在长时间的使用过程中，容易受到氧化的影响，导致其性能下降。
硬脂酸钙具有良好的抗氧化性能，可以有效地抑制聚乙烯的氧化反应，延长其使用寿命。
硬脂酸钙还可以作为防老剂，防止聚乙烯在高温下老化和劣化。
在高温环境下，聚乙烯容易发生热分解和氧化反应，导致其性能下降。
硬脂酸钙的添加可以提高聚乙烯的热稳定性，防止其在高温下老化和劣化，从而保持其良好的性能。
硬脂酸钙还可以作为稳定剂，防止聚乙烯在加工和使用过程中发生降解和分解。
聚乙烯在加工和使用过程中，容易受到光、热、氧和湿气等外界因素的影响，导致其发生降解和分解。
硬脂酸钙的添加可以提高聚乙烯的稳定性，防止其受到外界因素的影响，延长其使用寿命。
硬脂酸钙在聚乙烯中具有多种作用，可以改善聚乙烯的性能和加工性能。
它可以作为填充剂，增加聚乙烯的硬度和强度；作为润滑剂，改善聚乙烯的加工性能；作为抗氧化剂和防老剂，延长聚乙烯的使用寿命；作为稳定剂，防止聚乙烯的降解和分解。
因此，在聚乙烯的生产中，合理使用硬脂酸钙可以改善产品的质量和性能，提高生产效率，降低成本。
硬脂酸钙_PE蜡润滑体系的优化
=加工与应用>硬脂酸钙-PE蜡润滑体系的优化苗乃芬*,韩正,杨秀岭(山东新龙电化集团聚氯乙烯有限公司,山东寿光262700)[关键词]PVC;转矩流变仪;热稳定时间;塑化;黏度;润滑剂[摘要]通过流变试验优化了硬脂酸钙-PE蜡润滑体系,得出的最佳配方为:PVC,100份;碳酸钙,1313份;CPE,1115份;稳定剂,3187份;钛白粉,4份;ACR,2147份;酞菁蓝,0100093份;增白剂,01187份;PE蜡,0136份;硬脂酸钙,012份。
采用该配方制得的干混料热稳定时间为19127min,塑化转矩为26157N#m,塑化时间为122 s,脱模性良好,不粘模,塑化程度适当,硬度和韧性都很好。
[中图分类号]TQ32513[文献标志码]B[文章编号]1009-7937(2010)03-0019-04Optimization of calcium stearate-PE wax lubrication systemMI A O N aif en,H AN Zheng,YA NG X iuling(PVC Co.,Ltd.,Shandong Xinlong Electrochemi cal Group,Shouguang262700,China)Key words:PVC;torque rheometer;heat stabil ity time;plasti cizing;viscosity;lubricantAbstract:The calci um stearate-PE wax l ubrication system was optimized through rheological test,and a best formula w as obtained,w hich contai ned PVC100,cal cium carbonate13.3,CPE11.5,stabili zer3.87,titanium pigment4,ACR2.47,phthalocyani ne blue0.00093,whiteningagent0.187,PE wax0.36,and calci um stearate0.2parts.Dry blends w ith this formula showed heat stabil ity time19.27min,plasticizing torque26.57N#m,plasticizi ng time122s,good relea-sing property,non-adhersion to mold,suitable plastic izing degree and go od hardness and toughness.笔者采用硬脂酸钙和PE蜡分别作为内润滑剂和外润滑剂,调整其各自的用量,通过转矩流变仪来考察润滑效果,优选出最佳配方。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
W U Maoying, HU Shuo, W A N G Lijun
(School of Chemical Engineering and Light Industry， Guangdong University of T echnology， Guangzhou 510006，China)
Abstract：Lubrication characteristics of polyethylene wax and calcium stearate ( CaSt2) for poly (vinyl chloride) (P V C ) were investigated by measuring plasticizing time with a torque rheometer. The results indicated that polyethylene wax acted an effective primary resin external lubricant for PV C , and CaSt2 acted as an effective secondary resin external lubricant. There was a significant synergistic effect when these two lubricants were combined. The external lubricating performance of polyethylene wax and its combination with CaSt2 was enhanced with an increase of total amount of two lubricants, in which the fraction of polyethylene wax was fixed as 1 phr. The lubrication mechanisms can be deduced as follow s：when the lubricant is used alone, polyethylene wax can spread over and wet the PVC particles to prevent them from contacting directly and friction with each other, but CaSt2 cannot wet PVC particles due to the formation of agglomerations and reverse micelles. On the other hand, the combination of these two lubricants can make CaSt2 dissolved slightly in polyethylene wax and then absorbed on the interface between PVC particles and polyethylene wax. A s a result, the direct contact and friction between the PVC particles can be prevented effectively. Key words ：poly (vinyl chloride) ；lubricant；polyethylene w ax；calcium steatate；resin lubrication； mechanism
〇 刖g p v c 是 重 要 的 通 用 塑 料 ，其 制 品 具 有 广 泛 的 用
收 稿 日 期 =2017-09-27 联 系 人 ，wum y@ gdut. edu. cn
用 量 约 1 份 ( 质 量 份 数 ，下 同 ）时发生走强转折; 推 测 A-C 6 1 7 A 和 CaSt2 对 P V C 的树脂外润滑作用机理为:单独使用
时 , A -C 6 1 7 A 可 铺 展 润 湿 P V C 粒子阻碍其直接相互接触和摩擦，而 CaSt2 形成团块或反胶束，不 能 润 湿 P V C 粒子;合
并使用时, 〇&312 可少量溶解于八- 0 617八并吸附于八- 0 617八- ? ¥ 0 粒子界面使其稳定性增强, 与八- 0 617八单独使用
相比,阻碍了 P V C 粒子直接相互接触和摩擦的效能提高。
关 键 词 ：聚氯乙烯; 润 滑 剂 ; 聚乙烯蜡; 硬 脂 酸 钙 ;树脂润滑作用;机理
中图分类号：T Q 325.3
文 献 标 识 码 ：B
文 章 编 号 =1001-9278(2018)01-0114-06
D O I：10. 19491/j. issn. 1001-9278. 2018. 01. 019
Lubrication Characteristics and Mechanism of Polyethylene Waw and Calcium Stearate for Poly (vinyl chloride)
摘 要 ：通过用转矩流变仪测试塑化时间研究了聚乙烯蜡八-C 617八、硬脂酸钙(CaSt2) 对 聚 氯 乙 烯 (P V C ) 的树脂润滑
特 性 ，结果表明, A -C 6 1 7 A 是一种有效的主效树脂外润滑剂而CaSt2 是一种有效的辅助树脂外润滑剂,两者并用具有
明显的协同效应, A-C 6 1 7 A 及 其 与 CaSt2 的并用体系的树脂外润滑性能随总用量的增大而增大的趋势均在A -C 617八
第 32卷 第 1 期 2018年 1 月
中国塑料
CHINA PLASTICS
Vol. 3 2 ，No. 1 J a n .,2018
聚 乙 烯 蜡 和 硬 脂 酸 钙 对 聚 氯 乙 ，汪立君
( 广东工业大学轻工化工学院，广 州 510006)
