南京工程学院 PLC认识实验报告

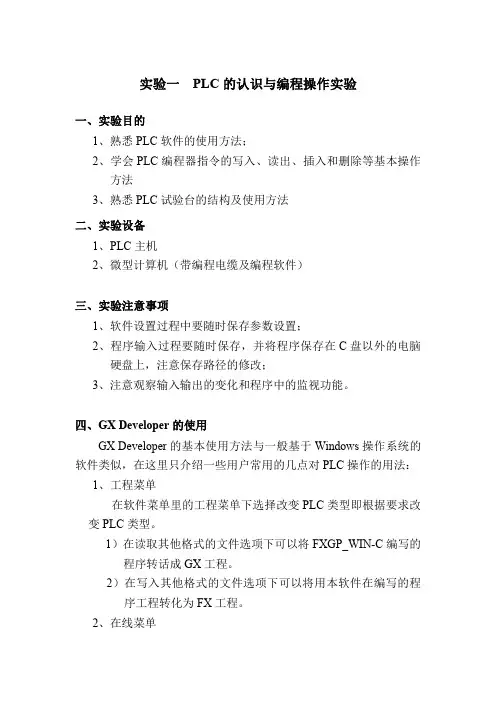

实验一PLC的认识与编程操作实验
一、实验目的
1、熟悉PLC软件的使用方法；
2、学会PLC编程器指令的写入、读出、插入和删除等基本操作
方法
3、熟悉PLC试验台的结构及使用方法
二、实验设备
1、PLC主机
2、微型计算机（带编程电缆及编程软件）
三、实验注意事项
1、软件设置过程中要随时保存参数设置；
2、程序输入过程要随时保存，并将程序保存在C盘以外的电脑
硬盘上，注意保存路径的修改；
3、注意观察输入输出的变化和程序中的监视功能。
四、GX Developer的使用
GX Developer的基本使用方法与一般基于Windows操作系统的软件类似，在这里只介绍一些用户常用的几点对PLC操作的用法：
1、工程菜单
在软件菜单里的工程菜单下选择改变PLC类型即根据要求改变PLC类型。
1）在读取其他格式的文件选项下可以将FXGP_WIN-C编写的程序转话成GX工程。
2）在写入其他格式的文件选项下可以将用本软件在编写的程序工程转化为FX工程。
2、在线菜单
1）在传输设置中可以改变计算机与PLC通信的参数。
2）选择PLC读取、PLC写入、PLC效训可以对PLC进行程序上传、下载、比较操作。
3）选择不同的数据可对不同的文件进行操作。
4）选择监视选项可以去对PLC状态实行实时监视。
5）选择调试选项可以完成对PLC的软元件测试，强制输入输出和程序执行模式变化等操作。
3、梯形图与指令表的编辑
显示―――工具条―――梯形图；
梯形图与指令表间的切换：显示――梯形图显示／列表显示。
五、实验内容
1、打开软件
2、新建文件
3、PLC类型设置
选择FX2N，确定。
4、操作界面如下
其中右边的浮动工具栏为程序的写入工具栏。
五、输入程序
六、实验结束，存盘关机。
