电镀流水线的PLC控制

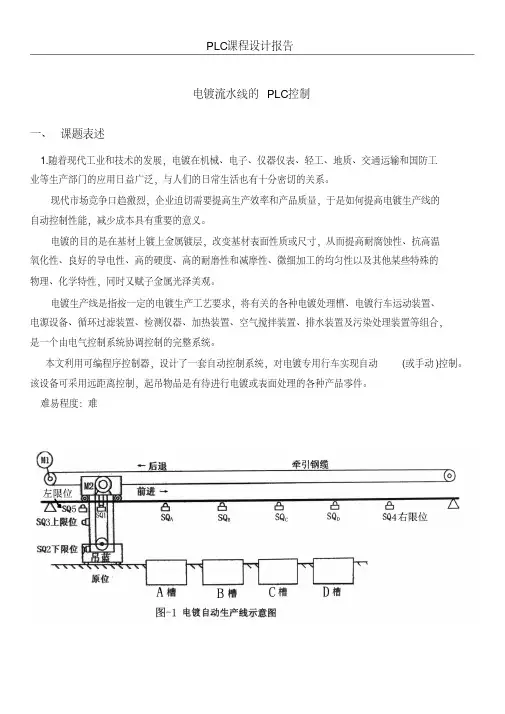

电镀流水线的PLC控制一、课题表述1.随着现代工业和技术的发展，电镀在机械、电子、仪器仪表、轻工、地质、交通运输和国防工业等生产部门的应用日益广泛，与人们的日常生活也有十分密切的关系。
现代市场竞争口趋激烈，企业迫切需要提高生产效率和产品质量，于是如何提高电镀生产线的自动控制性能，减少成本具有重要的意义。
电镀的目的是在基材上镀上金属镀层，改变基材表面性质或尺寸，从而提高耐腐蚀性、抗高温氧化性、良好的导电性、高的硬度、高的耐磨性和减摩性、微细加工的均匀性以及其他某些特殊的物理、化学特性，同时又赋子金属光泽美观。
电镀生产线是指按一定的电镀生产工艺要求，将有关的各种电镀处理槽、电镀行车运动装置、电源设备、循环过滤装置、检测仪器、加热装置、空气搅拌装置、排水装置及污染处理装置等组合，是一个由电气控制系统协调控制的完整系统。
本文利用可编程序控制器，设计了一套自动控制系统，对电镀专用行车实现自动(或手动)控制。
该设备可采用远距离控制，起吊物品是有待进行电镀或表面处理的各种产品零件。
难易程度：难2.控制要求：1）某电镀流水线有4个槽位（自左而右ABCD排列），在上方有导轨（对应4个电镀槽安装行程开关SQA-D，当在原位（SQ1，在A槽左侧）按启动按钮SB1，则一小车（由一电机带动，正反转，能耗制动）带动工件向右运行，到达需要电镀的槽位上方（由四个选择开关SAA-D事先选择相应的槽位是否需要电镀），则自动能耗制动停止，然后下放（电机反转，带动工件下降）至SQ2（下限位开关，4个槽位共用）停止，在4个槽位分别停留不同时间（进行电镀）后上升至SQ3（上限位开关，4个槽位共用）继续右行，直至需要电镀的槽位全部电镀完毕返回原位停止。
2）到相应槽位电镀完毕后要判断右边是否还需要电镀再决定右行或返回。
3）按停止按钮则全部动作停止。
4）每一动作（上升、下降、右行、左行、电镀等）可以通过相应点动按钮控制。
3.提示4个槽位电镀右行、制动、下降、电镀、上升具有明显的顺序性，可分别用4个移位指令来表述状态，按启动按钮或一个槽电镀完毕根据启动前的选择开关决定下一个槽的移位字是否启动来决定是否跳过该槽。
PLC自动化专业学生实习报告
千里之行，始于足下。
PLC自动化专业学生实习报告PLC自动化专业学生实习报告近年来，随着工业自动化技术的不断发展，PLC自动化专业的人才需求不断增加。
为了进一步培养学生的实践能力和应用技术，提高他们在工业领域的竞争力，我校组织了PLC自动化专业学生的实习课程。
在本次实习中，我作为一名PLC自动化专业的学生，有幸参与了XX公司的实习项目，以下是我的实习报告。
这次实习项目的主要内容是通过PLC编程控制一个自动化流水线系统。
在实习之前，我们首先进行了相关理论知识的学习，包括PLC的基本原理、编程语言和工作原理等。
通过教师的讲解和示范，我们对PLC的工作方式有了更加深入的了解。
实习的第一天，我和我的实习伙伴们来到了XX公司的生产车间。
在这里，我们有机会亲自接触到工业自动化设备，并与实际的自动化生产线进行互动。
这让我对PLC在工业生产中的应用有了更加具体的认识。
随着实习的进行，我们逐渐熟悉了PLC编程软件的使用，学会了如何编写和调试PLC程序。
我们通过实际操作，掌握了PLC的各种指令和操作流程。
我们还学习了如何根据实际应用需求设计PLC程序，并对其进行测试和调试。
在实习的过程中，我遇到了许多困难和挑战。
有时候，我在编写程序时遇到了一些问题，需要仔细思考和排查错误。
有时候，我也需要花费很多时间来测试和调试程序，保证其正常运行。
但是，每当遇到困难时，我都会寻求老师和同学们的帮助，并且不断努力解决问题。
通过这些困难和挑战，我收获了宝贵的经验和知识。
第1页/共2页锲而不舍，金石可镂。
通过这次实习，我不仅学到了PLC自动化技术的理论知识，还亲身体验了工业自动化生产线的运行和管理。
我了解到，PLC自动化技术在工业生产中的重要性和应用广泛性。
我深刻认识到，只有不断学习、不断提升自己的技能和知识，才能适应新时代的需求，为工业发展做出更大的贡献。
通过这次实习，我还与一些业内专业人士和同行进行了交流和合作。
他们分享了他们的经验和见解，给我很多启发和帮助。
PLC实训总结报告

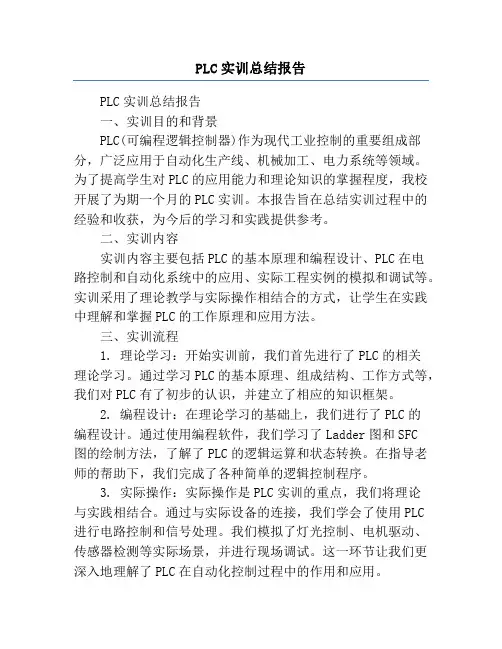

PLC实训总结报告PLC实训总结报告一、实训目的和背景PLC(可编程逻辑控制器)作为现代工业控制的重要组成部分，广泛应用于自动化生产线、机械加工、电力系统等领域。
