03G101-1版梁钢筋计算规则
梁
④梁上部通长筋或架立筋配置：
例：2Φ22+（4φ12）用于六肢箍，其中2Φ22为通长 筋，4φ12为架立筋。 3Φ22；3Φ20 表示梁的上部配置3Φ22的通长 筋，梁的下部配置3Φ20的通长筋。
⑤梁侧面纵向构造筋或受扭钢筋：
例： G 4φ12表示梁的两个侧面共配置4φ12的纵向构 造钢筋，每侧各配置2φ12。 （一般为Ⅰ级钢筋）
（与柱顶纵筋构造配合取用）
⑵支座负筋 ①边支座负筋 边支座在支座里的锚固长度同上部贯通筋，第一 排负筋的截断点为1/3净跨处，第二排负筋的截 断点为1/4净跨处
②支座负筋
中支座在支座边1/3或1/4净跨长度处截断，
净跨长度取相邻两跨的大值。
支座钢筋：在悬挑段的截断点为
3/4悬挑段净长。
Φ22：113.32m×2.98kg/m=338kg=0.338t Φ16：8.43m×1.58kg/m=13kg=0.013t φ12：50.48m×0.888kg/m=45kg=0.045t φ8： 294.39m×0.395kg/m=116kg=0.116t
⑤腰筋
15d 4φ12 l=(5.95＋0.18×2) ×4×2=50.48m
⑥吊筋 （无）
⑦箍筋
φ8 l=1.69×(60+6)×2+1.29×19=247.59m
双排
⑧拉筋
φ8
l=0.39×30×2×2=247.59m
2跨 0.25－0.025×2+23.8×0.008
钢筋汇总：
例：φ10-100/200（4），表示箍筋为Ⅰ级钢筋，直径 为10mm，加密区间距为100，非加密区间距为200， 均为四肢箍。 φ8-150（4）/200（2），表示箍筋为Ⅰ级钢筋，直径 为8mm，加密区间距为150，四肢箍，非加密区间距 为200，为两肢箍。 φ10@200（2），表示箍筋为Ⅰ级钢筋，直径为10mm， 箍筋间距为200，为两肢箍。
03G101解释

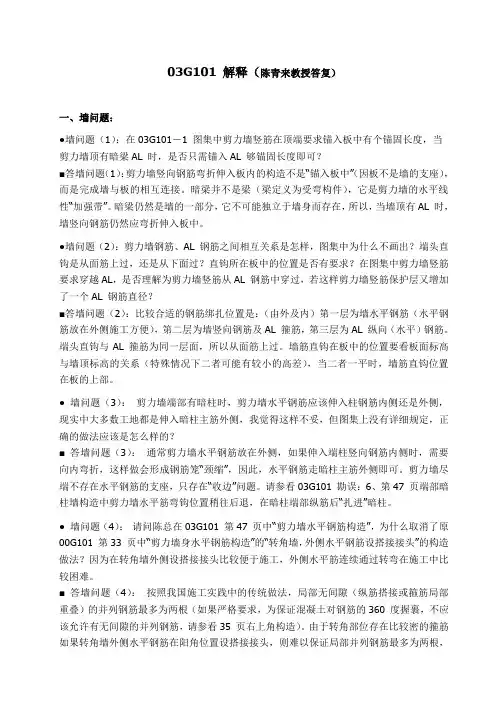

03G101 解释（陈青来教授答复）一、墙问题：●墙问题（1）：在03G101－1 图集中剪力墙竖筋在顶端要求锚入板中有个锚固长度，当剪力墙顶有暗梁AL 时，是否只需锚入AL 够锚固长度即可？■答墙问题（1）：剪力墙竖向钢筋弯折伸入板内的构造不是“锚入板中”（因板不是墙的支座），而是完成墙与板的相互连接。
暗梁并不是梁（梁定义为受弯构件），它是剪力墙的水平线性“加强带”。
暗梁仍然是墙的一部分，它不可能独立于墙身而存在，所以，当墙顶有AL 时，墙竖向钢筋仍然应弯折伸入板中。
●墙问题（2）：剪力墙钢筋、AL 钢筋之间相互关系是怎样，图集中为什么不画出？端头直钩是从面筋上过，还是从下面过？直钩所在板中的位置是否有要求？在图集中剪力墙竖筋要求穿越AL，是否理解为剪力墙竖筋从AL 钢筋中穿过，若这样剪力墙竖筋保护层又增加了一个AL 钢筋直径？■答墙问题（2）：比较合适的钢筋绑扎位置是：（由外及内）第一层为墙水平钢筋（水平钢筋放在外侧施工方便），第二层为墙竖向钢筋及AL 箍筋，第三层为AL 纵向（水平）钢筋。
端头直钩与AL 箍筋为同一层面，所以从面筋上过。
墙筋直钩在板中的位置要看板面标高与墙顶标高的关系（特殊情况下二者可能有较小的高差），当二者一平时，墙筋直钩位置在板的上部。
● 墙问题（3）：剪力墙端部有暗柱时，剪力墙水平钢筋应该伸入柱钢筋内侧还是外侧，现实中大多数工地都是伸入暗柱主筋外侧，我觉得这样不妥，但图集上没有详细规定，正确的做法应该是怎么样的？■答墙问题（3）：通常剪力墙水平钢筋放在外侧，如果伸入端柱竖向钢筋内侧时，需要向内弯折，这样做会形成钢筋笼“颈缩”，因此，水平钢筋走暗柱主筋外侧即可。
剪力墙尽端不存在水平钢筋的支座，只存在“收边”问题。
请参看03G101 勘误：6、第47 页端部暗柱墙构造中剪力墙水平筋弯钩位置稍往后退，在暗柱端部纵筋后“扎进”暗柱。
● 墙问题（4）：请问陈总在03G101 第47 页中“剪力墙水平钢筋构造”，为什么取消了原00G101 第33 页中“剪力墙身水平钢筋构造”的“转角墙，外侧水平钢筋设搭接接头”的构造做法？因为在转角墙外侧设搭接接头比较便于施工，外侧水平筋连续通过转弯在施工中比较困难。
悬挑梁配筋Word 文档

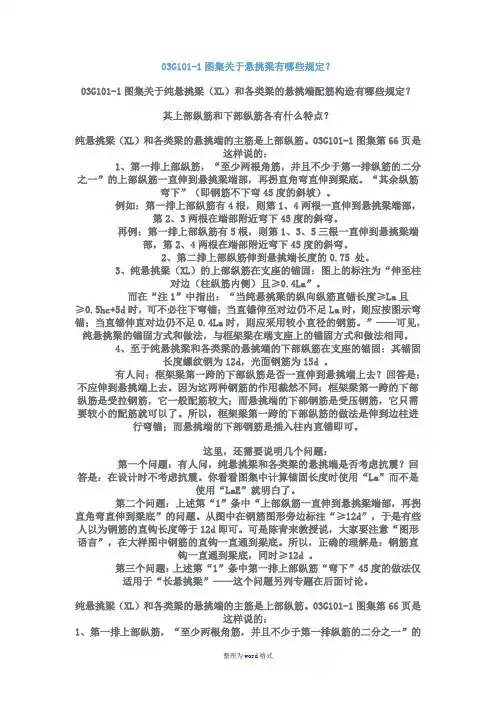

03G101-1图集关于悬挑梁有哪些规定？03G101-1图集关于纯悬挑梁（XL）和各类梁的悬挑端配筋构造有哪些规定？其上部纵筋和下部纵筋各有什么特点？纯悬挑梁（XL）和各类梁的悬挑端的主筋是上部纵筋。
03G101-1图集第66页是这样说的：1、第一排上部纵筋，“至少两根角筋，并且不少于第一排纵筋的二分之一”的上部纵筋一直伸到悬挑梁端部，再拐直角弯直伸到梁底。
“其余纵筋弯下”（即钢筋不下弯45度的斜坡）。
例如：第一排上部纵筋有4根，则第1、4两根一直伸到悬挑梁端部，第2、3两根在端部附近弯下45度的斜弯。
再例：第一排上部纵筋有5根，则第1、3、5三根一直伸到悬挑梁端部，第2、4两根在端部附近弯下45度的斜弯。
2、第二排上部纵筋伸到悬挑端长度的0.75 处。
3、纯悬挑梁（XL）的上部纵筋在支座的锚固：图上的标注为“伸至柱对边（柱纵筋内侧）且≥0.4La”。
而在“注1”中指出：“当纯悬挑梁的纵向纵筋直锚长度≥La且≥0.5hc+5d时，可不必往下弯锚；当直锚伸至对边仍不足La时，则应按图示弯锚；当直锚伸直对边仍不足0.4La时，则应采用较小直径的钢筋。
”——可见，纯悬挑梁的锚固方式和做法，与框架梁在端支座上的锚固方式和做法相同。
4、至于纯悬挑梁和各类梁的悬挑端的下部纵筋在支座的锚固：其锚固长度螺纹钢为12d，光面钢筋为15d 。
有人问：框架梁第一跨的下部纵筋是否一直伸到悬挑端上去？回答是：不应伸到悬挑端上去。
因为这两种钢筋的作用截然不同：框架梁第一跨的下部纵筋是受拉钢筋，它一般配筋较大；而悬挑端的下部钢筋是受压钢筋，它只需要较小的配筋就可以了。
所以，框架梁第一跨的下部纵筋的做法是伸到边柱进行弯锚；而悬挑端的下部钢筋是插入柱内直锚即可。
这里，还需要说明几个问题：第一个问题：有人问，纯悬挑梁和各类梁的悬挑端是否考虑抗震？回答是：在设计时不考虑抗震。
你看看图集中计算锚固长度时使用“La”而不是使用“LaE”就明白了。
03G101-1详解
一、问剪力墙竖向钢筋与暗柱边多少距离排放第一根剪力墙竖向钢筋。
答：1/2竖向分布钢筋间距。
二、非抗震的框架梁中以及非框架梁中，是否有不伸入支座的下部钢筋？答：有两个条件必须同时满足： 1、下部钢筋不少于1/2伸入支座（另外1/2可以不伸入支座）；2、伸入支座的下部钢筋至少为两根（角筋）。
三、1.在03G101-1第38页及44页的中柱封顶构造C节点图中，当直锚长度≥laE（la）时，此时柱纵筋是否不需要伸至柱顶后截断，只需一个锚固长度就足够了？2、在03G101-1第39页及45页的‚梁上柱纵筋构造‛中，插筋是否只需伸入梁内满足 0.5laE （la）+弯折12d就足够了，而不必伸至梁底部？答：1、必须直达柱顶，否则柱未到头；2、必须伸至梁底，对柱‚生根‛决不可抠门。
四、在03G101-1第38页和第44页的"柱变截面下柱钢筋封顶,上柱钢筋从新插筋"的构造大样图中,关于下柱钢筋封顶锚固的问题:1、如果梁高hb-保护层≥laE（la）时，下柱钢筋是否伸至柱顶，不需要弯锚部分‚c+200‛？2、当梁高hb-保护层＜laE（la）时，下柱钢筋才需要弯锚，下柱钢筋伸至柱顶，且还需≥0.5laE （la）时，才加弯锚部分‚c+200‛？3、是否弯锚部分是固定的‚c+200‛，不需要再加长了？答：各种情况均须伸至柱顶，然后弯钩‚C+200‛，这是个封顶问题，不是锚固问题。
五、在03G101-1第57页非抗震楼层框架梁的端支座锚固构造节点中，当直锚时，是否也需要满足≥la且同时满足≥0.5hc+5d的条件？答：可以直锚，请看图注，非抗震没有过中线加5d的要求。
六、1、剪力墙暗梁配筋构造见图集第51页。
但该页图主要说的是连梁的构造，暗梁只有一个截面图。
因此带来了下面的一系列问题。
2、暗梁主筋锚固起点从什么地方算起？当暗梁与暗柱或端柱相连接，暗梁主筋锚固起点从暗柱或端柱的边缘算起。
对吗？暗梁还有没有不与暗柱或端柱相连接的情况呢？3、暗梁的长度有多长？是整个剪力墙墙肢的长度，还是局部？4、暗梁主筋锚入暗柱或端柱的长度：(1) 当暗柱或端柱的长度大于钢筋的锚固长度LaE 时，暗梁主筋直锚入一个锚固长度； (2) 当暗柱或端柱的长度小于钢筋的锚固长度时，暗梁主筋伸至暗柱或端柱外侧纵筋的内侧后弯钩 15d ，此时须保证直锚段大于 0.4 LaE 。
钢筋图集03J101-1(解释)

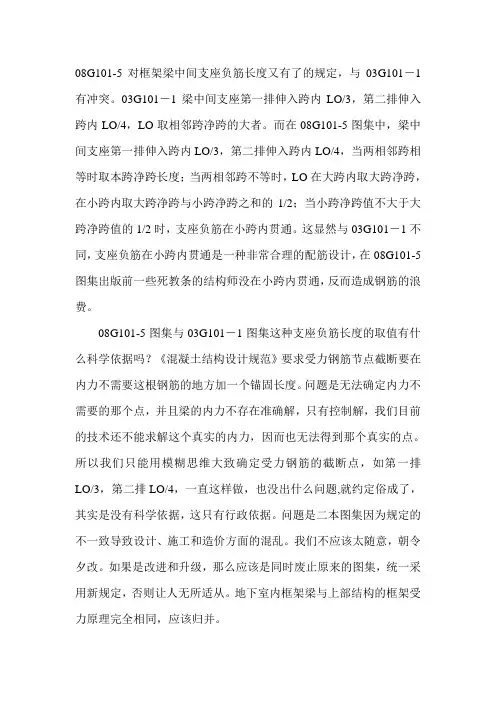

08G101-5对框架梁中间支座负筋长度又有了的规定，与03G101－1有冲突。
03G101－1梁中间支座第一排伸入跨内LO/3，第二排伸入跨内LO/4，LO取相邻跨净跨的大者。
而在08G101-5图集中，梁中间支座第一排伸入跨内LO/3，第二排伸入跨内LO/4，当两相邻跨相等时取本跨净跨长度；当两相邻跨不等时，LO在大跨内取大跨净跨，在小跨内取大跨净跨与小跨净跨之和的1/2；当小跨净跨值不大于大跨净跨值的1/2时，支座负筋在小跨内贯通。
这显然与03G101－1不同，支座负筋在小跨内贯通是一种非常合理的配筋设计，在08G101-5图集出版前一些死教条的结构师没在小跨内贯通，反而造成钢筋的浪费。
08G101-5图集与03G101－1图集这种支座负筋长度的取值有什么科学依据吗？《混凝土结构设计规范》要求受力钢筋节点截断要在内力不需要这根钢筋的地方加一个锚固长度。
问题是无法确定内力不需要的那个点，并且梁的内力不存在准确解，只有控制解，我们目前的技术还不能求解这个真实的内力，因而也无法得到那个真实的点。
所以我们只能用模糊思维大致确定受力钢筋的截断点，如第一排LO/3，第二排LO/4，一直这样做，也没出什么问题,就约定俗成了，其实是没有科学依据，这只有行政依据。
问题是二本图集因为规定的不一致导致设计、施工和造价方面的混乱。
我们不应该太随意，朝令夕改。
如果是改进和升级，那么应该是同时废止原来的图集，统一采用新规定，否则让人无所适从。
地下室内框架梁与上部结构的框架受力原理完全相同，应该归并。
地下室外墙因受力原理与上部结构的剪力墙有很大的不同，它主要是承受外侧的土压力和水压力，所以又称挡土墙，外侧钢筋配置时往往有加强筋，与内侧配筋不同，而上部结构的剪力墙内外侧配筋通常情况下是相同的，所以对地下室的平法标注和构造作出一些规定是必要的。
但是地下室外墙的构造应该与人防结构图集基本衔接。
现在的地下室常按人防设计，平时作车库，战时作人防。
101图集钢筋计算公式
建筑钢筋算量基本方法第一章梁第一节框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋Ln/3＋端支座锚固值；端支座负筋长度：第一排为第二排为Ln/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值注意：下部钢筋不论分排与否，计算的结果都是一样的，所以我们在标注梁的下部纵筋时可以不输入分排信息。
以上三类钢筋中均涉及到支座锚固问题，那么，在软件中是如何实现03G101-1中关于支座锚固的判断呢？现在我们来总结一下以上三类钢筋的支座锚固判断问题：支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d}。
钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d}。
钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d}4、腰筋构造钢筋：构造钢筋长度＝净跨长＋2×15d抗扭钢筋：算法同贯通钢筋5、拉筋拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。
6、箍筋箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）＋2×11.9d＋8d箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。
（如下图所示）7、吊筋吊筋长度＝2*锚固+2*斜段长度+次梁宽度+2*50，其中框梁高度>800mm夹角=60°≤800mm夹角=45°二、中间跨钢筋的计算1、中间支座负筋中间支座负筋：第一排为Ln/3＋中间支座值＋Ln/3；第二排为Ln/4＋中间支座值＋Ln/4注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：第一排为该跨净跨长＋（Ln/3＋前中间支座值）＋（Ln/3＋后中间支座值）；第二排为该跨净跨长＋（Ln/4＋前中间支座值）＋（Ln/4＋后中间支座值）。
03G101-1钢筋主要计算规则
P62~P65
（梁宽－2× 保护层＋梁高-2× 保护层）＋2× 11.9d＋8d （加密区长度/加密区间距+1）× 2+（非加密 一级：加密区≥2hb≥500；二~四级：加密区≥1.5hb≥500。（hb为梁截面高度） 区长度/非加密区间距-1）+1
P62~P65
2*锚固+2*斜段长度+次梁宽度+2*50 其中框梁高度>800mm 夹角=60°，≤800mm 夹角=45° 箍筋不分加密或非加密区 上部纵筋锚入支座，不再考虑0.5Hc+5d的判断值，取支座宽度-保护层+15d 下部纵筋锚入支座，直锚12d（带肋）、15d（光圆）；端支座直锚长不足12d时可弯锚，取支座宽度-保护层 +15d 端支座为弧形梁、柱、剪力墙、框支梁或深梁时，梁端支座上部负筋取Ln1/3，除此外一般取Ln1/5
=轴线长度+弯钩×2
温度筋
负筋分布筋根数=（布筋范围1/分布筋间距 或者均不加1 +1）+（布筋范围2/分布筋间距+1）(向上取 整) 温度筋根数=（两支座中心线长度-负筋标注 长度×2）/温度筋间距-1
温度筋长度=两支座中心线长度-负筋标注长度×2+参差长度150×2+弯钩×2
当负筋标注到支座中心线时
负筋根数=（净跨-50mm×2）/板筋间距+1
板
端支座负筋分布筋
=（净跨+梁保护层×2-板筋间距）/板筋间距+1
分布筋长度=轴线（或净跨）长度-负筋标注 长度×2+150mm×2+弯钩×2 分布筋和负筋参差150mm；弯钩或为0 弯钩或为0 或者不加1 弯折长度=板厚-保护层×2，注：或减锚固值≧梁高-保护层+柱宽-保护层
03G101-1图集详解
一、问剪力墙竖向钢筋与暗柱边多少距离排放第一根剪力墙竖向钢筋。
答：1/2竖向分布钢筋间距。
二、非抗震的框架梁中以及非框架梁中，是否有不伸入支座的下部钢筋？答：有两个条件必须同时满足：1、下部钢筋不少于1/2伸入支座（另外1/2可以不伸入支座）；2、伸入支座的下部钢筋至少为两根（角筋）。
三、1.在03G101-1第38页及44页的中柱封顶构造C节点图中，当直锚长度≥laE（la）时，此时柱纵筋是否不需要伸至柱顶后截断，只需一个锚固长度就足够了？2、在03G101-1第39页及45页的“梁上柱纵筋构造”中，插筋是否只需伸入梁内满足0.5laE （la）+弯折12d就足够了，而不必伸至梁底部？答：1、必须直达柱顶，否则柱未到头；2、必须伸至梁底，对柱“生根”决不可抠门。
四、在03G101-1第38页和第44页的"柱变截面下柱钢筋封顶,上柱钢筋从新插筋"的构造大样图中,关于下柱钢筋封顶锚固的问题:1、如果梁高hb-保护层≥laE（la）时，下柱钢筋是否伸至柱顶，不需要弯锚部分“c+200”？2、当梁高hb-保护层＜laE（la）时，下柱钢筋才需要弯锚，下柱钢筋伸至柱顶，且还需≥0.5laE （la）时，才加弯锚部分“c+200”？3、是否弯锚部分是固定的“c+200”，不需要再加长了？答：各种情况均须伸至柱顶，然后弯钩“C+200”，这是个封顶问题，不是锚固问题。
五、在03G101-1第57页非抗震楼层框架梁的端支座锚固构造节点中，当直锚时，是否也需要满足≥la且同时满足≥0.5hc+5d的条件？答：可以直锚，请看图注，非抗震没有过中线加5d的要求。
六、1、剪力墙暗梁配筋构造见图集第51页。
但该页图主要说的是连梁的构造，暗梁只有一个截面图。
因此带来了下面的一系列问题。
2、暗梁主筋锚固起点从什么地方算起？当暗梁与暗柱或端柱相连接，暗梁主筋锚固起点从暗柱或端柱的边缘算起。
对吗？暗梁还有没有不与暗柱或端柱相连接的情况呢？3、暗梁的长度有多长？是整个剪力墙墙肢的长度，还是局部？4、暗梁主筋锚入暗柱或端柱的长度：(1)当暗柱或端柱的长度大于钢筋的锚固长度LaE 时，暗梁主筋直锚入一个锚固长度；(2)当暗柱或端柱的长度小于钢筋的锚固长度时，暗梁主筋伸至暗柱或端柱外侧纵筋的内侧后弯钩15d，此时须保证直锚段大于0.4LaE。
03G101图集梁方面的解释
梁●梁问题（1）：03G101-1：平法梁纵筋伸入端柱支座长度的两种计算方法：以第54-55页为例，梁纵筋伸入端柱都有15d的弯锚部分，如果把它放在与柱纵筋同一个垂直层面上，会造成钢筋过密，显然是不合适的。
正如图上所画的那样，应该从外到内分成几个垂直层面来布置。
但是，在计算过程中，却可以有两种不同的算法，这两种算法都符合图集的规定；第一种算法，是从端柱外侧向内侧计算，先考虑柱纵筋的保护层，再按一定间距布置（计算）梁的第一排上部纵筋、第二排上部纵筋，再计算梁的下部纵筋，最后，保证最内层的下部纵筋的直锚长度不小于0.4laE；第二种算法，是从端柱内侧向外侧计算，先保证梁最内层的下部纵筋的直锚长度不小于0.4laE，然后依次向外推算，这样算下来，最外层的梁上部纵筋的直锚部分可能和柱纵筋隔开一段距离。
这两种算法，第一种较为安全，第二种省些钢筋。
不知道图集设计者同意采用哪一种算法？■答梁问题（1）：应按第一种算法。
如果柱截面高度较大，按54页注6实行。
●梁问题（2）：关于03G101图集第54页“梁端部节点”的问题，是否“只要满足拐直角弯15d 和直锚长度不小于0.4laE的要求，则钢筋锚入支座的总长度不足laE也不要紧。
”■答梁问题（2）：laE是直锚长度标准。
当弯锚时，在弯折点处钢筋的锚固机理发生本质的变化，所以，不应以laE作为衡量弯锚总长度的标准，否则属于概念错误。
应当注意保证水平段≥0.4laE非常必要，如果不能满足，应将较大直径的钢筋以“等强或等面积”代换为直径较小的钢筋予以满足，而不应采用加长直钩长度使总锚长达laE的错误方法。
●梁问题（3）：对比《96G101》、《00G101》、《03G101》三本图集，在最早的《96G101图集》的“原位标注”中有“第4条”：“当梁某跨支座与跨中的上部纵筋相同，且其配筋值与集中标注的梁上部贯通筋相同时，则不需在该跨上部任何部位重复做原位标注；若与集中标注值不同时，可仅在上部跨中注写一次，支座省去不注（图4.2.4a）。
03G101的权威解释
03G101的权威解释——施工、监理必读（梁）梁问题（1）：03G101-1：平法梁纵筋伸入端柱支座长度的两种计算方法：以第54-55页为例，梁纵筋伸入端柱都有15d的弯锚部分，如果把它放在与柱纵筋同一个垂直层面上，会造成钢筋过密，显然是不合适的。
正如图上所画的那样，应该从外到内分成几个垂直层面来布置。
但是，在计算过程中，却可以有两种不同的算法，这两种算法都符合图集的规定；第一种算法，是从端柱外侧向内侧计算，先考虑柱纵筋的保护层，再按一定间距布置（计算）梁的第一排上部纵筋、第二排上部纵筋，再计算梁的下部纵筋，最后，保证最内层的下部纵筋的直锚长度不小于0.4laE；第二种算法，是从端柱内侧向外侧计算，先保证梁最内层的下部纵筋的直锚长度不小于0.4 laE，然后依次向外推算，这样算下来，最外层的梁上部纵筋的直锚部分可能和柱纵筋隔开一段距离。
这两种算法，第一种较为安全，第二种省些钢筋。
不知道图集设计者同意采用哪一种算法？■答梁问题（1）：应按第一种算法。
如果柱截面高度较大，按54页注6实行。
●梁问题（2）：关于03G101图集第54页“梁端部节点”的问题，是否“只要满足拐直角弯1 5d和直锚长度不小于0.4laE的要求，则钢筋锚入支座的总长度不足laE也不要紧。
”■答梁问题（2）：laE是直锚长度标准。
当弯锚时，在弯折点处钢筋的锚固机理发生本质的变化，所以，不应以laE作为衡量弯锚总长度的标准，否则属于概念错误。
应当注意保证水平段≥0.4laE非常必要，如果不能满足，应将较大直径的钢筋以“等强或等面积”代换为直径较小的钢筋予以满足，而不应采用加长直钩长度使总锚长达laE的错误方法。
● 梁问题（3）：对比《96G101》、《00G101》、《03G101》三本图集，在最早的《96G101图集》的“原位标注”中有“第4条”：“当梁某跨支座与跨中的上部纵筋相同，且其配筋值与集中标注的梁上部贯通筋相同时，则不需在该跨上部任何部位重复做原位标注；若与集中标注值不同时，可仅在上部跨中注写一次，支座省去不注（图4.2.4a）。
