熔断器的选择方法
f+c开关熔断器选择原则
f+c开关熔断器选择原则
选择熔断器时，需要考虑以下原则：
1. 电流负载：熔断器的额定电流应该大于或等于负载的额定电流，以确保正常工作并避免过载。
2. 短路电流：熔断器应该能够承受系统中可能出现的最大短路电流。
这可以通过查看电力系统的短路容量来确定。
3. 使用环境：选择的熔断器应该能够适应所在环境的要求，例如防尘、防潮等级。
4. 保护等级：根据需要，选择适当的保护等级。
例如，选择具有较高断裂能力和更好的过电流保护的熔断器。
5. 使用寿命：选择具有较长使用寿命的熔断器，以降低更换频率和维修成本。
6. 安装和操作：选择易于安装和操作的熔断器，以减少不必要的困扰和安全风险。
7. 成本效益：根据预算和需求，选择经济实惠的熔断器，同时保证满足安全和性能要求。
注意：这些原则只是一般指导，实际选择熔断器时还应根据具体情况和要求进行评估和选择。
熔断器选择的原则
熔断器选择的原则一、什么是熔断器熔断器（Circuit Breaker）是一种用于防止服务故障扩散的设计模式，它可以在服务出现故障时快速切断对该服务的访问，从而保护系统的稳定性和可用性。
二、为什么需要熔断器在分布式系统中，服务之间的依赖关系很复杂，一个服务的故障可能会导致整个系统的故障。
为了保护系统的稳定性，我们需要引入熔断器来处理服务故障。
三、熔断器的选择原则1. 可靠性选择熔断器时，首先要考虑的是其可靠性。
一个可靠的熔断器应该能够快速检测到服务故障，并迅速切断对该服务的访问。
同时，它还应该能够在服务恢复后重新恢复对该服务的访问。
2. 可配置性熔断器应该具有可配置的特性，以便根据不同的需求进行调整。
例如，我们可以根据服务的负载情况来调整熔断器的阈值，以控制对该服务的访问。
3. 监控与报警熔断器应该能够提供监控和报警功能，以便我们可以及时了解到服务的故障情况。
通过监控和报警，我们可以快速采取措施来修复服务故障，从而减少系统的不可用时间。
4. 容错能力熔断器应该具有容错能力，以应对不同的故障情况。
例如，当一个服务故障时，熔断器可以选择从备用服务中获取数据，以保证系统的正常运行。
5. 透明性熔断器应该对系统的使用者是透明的，即系统的使用者不需要关心熔断器的具体实现细节。
他们只需要知道系统是否可用，并根据系统的可用性来调整自己的行为。
四、常见的熔断器实现1. HystrixHystrix是Netflix开源的一款熔断器实现，它具有可靠性高、可配置性强、监控与报警功能完善等特点。
Hystrix可以通过配置文件来进行配置，并且提供了丰富的监控指标和报警功能，以帮助我们及时发现服务故障。
2. Resilience4jResilience4j是一款轻量级的熔断器实现，它具有简单易用、可配置性强的特点。
Resilience4j提供了简洁的API，可以方便地配置熔断器的各种属性，并且可以与Spring Cloud等框架无缝集成。
【专业知识】建筑电气：熔断器的选择方法
【专业知识】建筑电气：熔断器的选择方法为了更好的保护电路和产品，熔断器的选择很关键。
下面主要从不同的角度来进行说明。
（一）从熔断器的类型选择应根据使用场合选择熔断器的类型。
电网配电一般用刀型触头熔断器（如FerrazshawmutAmp-trap系列或者BussmannFRS-R系列）；电动机保护一般用螺旋式熔断器；照明电路一般用圆筒帽形熔断器；保护可控硅元件则应选择半导体保护用快速式熔断器。
（二）从熔断器的规格选择1.熔体额定电流的选择（1）对于变压器、电炉和照明等负载，熔体的额定电流应略大于或等于负载电流。
（2）对于输配电线路，熔体的额定电流应略大于或等于线路的安全电流。
（3）在电动机回路中用作短路保护时，应考虑电动机的启动条件，按电动机启动时间的长短来选择熔体的额定电流。
对启动时间不长的电动机，可按下式决定熔体的额定电流IN熔体=Ist/（2.5~3）式中Ist电动机的启动电流，单位：A对启动时间较长或启动频繁的电动机，按下式决定熔体的额定电流IN熔体=Ist/（1.6~2）对于多台电动机供电的主干母线处的熔断器的额定电流可按下式计算：In=（2.0~2.5）Imemax∑Ime注：In熔断器的额定电流；Ime电动机的额定电流；Imemax多台电动机容量最大的一台电动机的额定电流；∑Ime其余电动机的额定电流之和。
电动机末端回路的保护，选用aM型熔断器，熔断体的额定电流In稍大于电动机的额定电流；（4）电容补偿柜主回路的保护，如选用gG型熔断器，熔断体的额定电流In约等于线路计算电流1.8~2.5倍；如选用aM型熔断器，熔断体的额定电流In约等于线路电流的1~2.5倍。
（5）线路上下级间的选择性保护，上级熔断器与下级熔断器的额定电流In的比等于或大于1.6，就能满足防止发生越级动作而扩大故障停电范围的需要。
（6）保护半导体器件用熔断器，熔断器与半导体器件串联，而熔断器熔体的额定电流用有效值表示，半导体器件的额定电流用正向平均电流表示，因此，应按下式计算熔体的额定电流：IRN大于等于1.57IRN≈1.6IRN式中IRN表示半导体器件的正向平均电流。
熔断器选用原则
熔断器选用原则
熔断器是一种常用的电气保护设备，在电路过载或短路时起到保护电路的作用。
选用熔断器需要考虑多个因素，以下是熔断器选用的原则。
1. 电路额定电流
熔断器的额定电流应与电路额定电流相同或略大。
如果选用额定电流过大的熔断器，电路的短路电流可能会超过熔断器的额定值，导致熔断器无法起到保护作用。
而选用额定电流过小的熔断器，则可能会频繁熔断或损坏。
2. 熔丝材料
熔丝材料应根据电路特性选择。
一般情况下，熔丝材料应具有较高的熔化温度和较低的电阻率，以保证在电路过载或短路时能够迅速熔断。
3. 熔断能力
熔断能力是指熔断器能够承受的最大故障电流。
选用熔断器时，应根据电路的最大故障电流来确定熔断能力。
如果熔断器的熔断能力过小，则在电路故障时无法起到保护作用；而熔断能力过大，则可能会造成电路无法正常工作。
4. 工作环境
熔断器的工作环境也是选用熔断器时需要考虑的因素。
例如，在潮湿的环境中，应选用防潮性能好的熔断器；在高温环境中，应选用耐高温的熔断器。
5. 熔断器类型
根据不同的电路需求，熔断器可分为多种类型，如直流熔断器、交流熔断器、快速熔断器等。
选用熔断器时应根据电路类型和特性来选择相应的熔断器类型。
6. 熔断器标准
不同国家和地区对熔断器标准有所不同。
在选用熔断器时，应根据当地的标准来选择合适的熔断器。
例如，在欧洲，熔断器应符合IEC标准；而在美国，熔断器应符合UL标准。
在选用熔断器时，应根据电路的特性、环境和标准等多个因素来综合考虑，以确保熔断器能够起到有效的保护作用，避免电路故障。

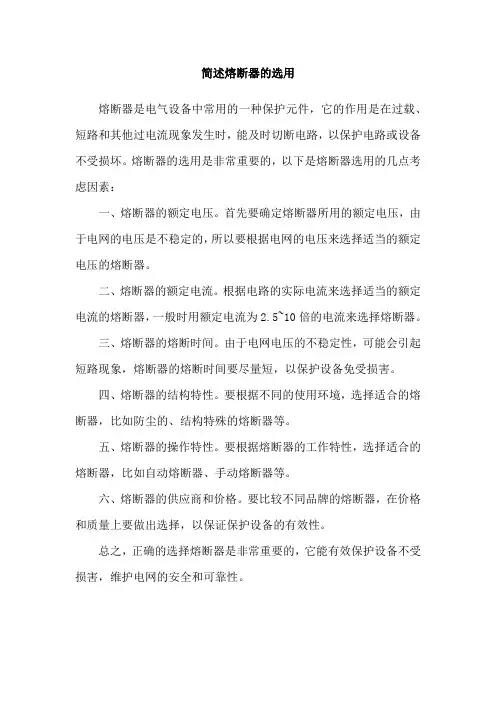

简述熔断器的选用
简述熔断器的选用
熔断器是电气设备中常用的一种保护元件，它的作用是在过载、短路和其他过电流现象发生时，能及时切断电路，以保护电路或设备不受损坏。
熔断器的选用是非常重要的，以下是熔断器选用的几点考虑因素：
一、熔断器的额定电压。
首先要确定熔断器所用的额定电压，由于电网的电压是不稳定的，所以要根据电网的电压来选择适当的额定电压的熔断器。
二、熔断器的额定电流。
根据电路的实际电流来选择适当的额定电流的熔断器，一般时用额定电流为2.5~10倍的电流来选择熔断器。
三、熔断器的熔断时间。
由于电网电压的不稳定性，可能会引起短路现象，熔断器的熔断时间要尽量短，以保护设备免受损害。
四、熔断器的结构特性。
要根据不同的使用环境，选择适合的熔断器，比如防尘的、结构特殊的熔断器等。
五、熔断器的操作特性。
要根据熔断器的工作特性，选择适合的熔断器，比如自动熔断器、手动熔断器等。
六、熔断器的供应商和价格。
要比较不同品牌的熔断器，在价格和质量上要做出选择，以保证保护设备的有效性。
总之，正确的选择熔断器是非常重要的，它能有效保护设备不受损害，维护电网的安全和可靠性。
快速熔断器选型原则
快速熔断器选型原则
快速熔断器是电路保护中常用的一种装置，它的主要作用是在电路过载或短路时，快速断开电路以保护电器设备的安全，避免设备受到过大电流的损坏。
在选择快速熔断器时，需要注意以下几个原则。
一、额定电流和短路电流
快速熔断器在工作时需要承受着电路中的电流负载，因此需要选择额定电流匹配的熔断器。
同时，也需要考虑熔断器承受短路电流时的能力，因为在电路出现短路时，电路中瞬时的电流会非常大，需要选择足够承受这种短时大电流的熔断器。
二、电路电压等级
快速熔断器的电压等级也需要与电路匹配，如果熔断器的电压等级不足，会导致熔断器无法承受电路中的电流，从而发生熔断，失去了保护功能。
三、熔断特性
快速熔断器有不同的熔断特性，比如时间-电流特性曲线。
在选择快速熔断器时，需要根据电器设备的不同需要，选择适合的特性曲线，以实现最佳的保护效果。
四、环境适应性
作为电器设备的一部分，快速熔断器还需要考虑环境适应性。
比如，
在潮湿、高温或者有腐蚀性气体的环境下，需要选择适合的熔断器，
保证其正常工作。
五、品牌与质量
快速熔断器的品牌和质量也是重要的选择因素。
优质品牌的熔断器通
常有更高的品质和功耗稳定性，能够更好地保护电器设备，并且有更
长的使用寿命。
总之，在选择快速熔断器时，应该考虑这些原则，以选择适合自己电
器设备的熔断器。
通过选择正确的熔断器，可以保证电器设备的安全，延长其使用寿命，同时也能提高设备的稳定性和可靠性。
如何正确选择高压低压配电柜的熔断器
如何正确选择高压低压配电柜的熔断器在选择高压低压配电柜的熔断器时，我们需要考虑多种因素，以确保选择正确的熔断器类型和规格。
本文将详细介绍如何正确选择高压低压配电柜的熔断器，并提供相关建议。
一、了解熔断器的基本知识熔断器是一种电气保护设备，主要用于在电路发生过流或过载时切断电路，保护设备和电气线路的安全运行。
在选择熔断器之前，我们应该了解熔断器的工作原理、分类及规格。
1. 工作原理：熔断器通过热熔断线圈或电弧器件来实现过载和短路保护。
2. 分类：根据不同的断路能力和应用场景，熔断器可以分为高压熔断器和低压熔断器。
3. 规格：熔断器的规格通常由额定电压、额定电流和断路容量来表示。
二、了解配电柜负载特性在选择熔断器之前，我们需要了解所要保护的配电柜的负载特性。
主要包括额定电流、过载情况、短路电流等参数。
1. 额定电流：确定配电柜所能承载的电流范围，从而选择相应额定电流的熔断器。
2. 过载情况：了解配电柜在正常运行时是否存在短时间的电流过载情况，以便选择具有合适过载保护特性的熔断器。
3. 短路电流：测算配电柜的短路电流值，以便选择承受相应短路电流的熔断器。
三、合理选择熔断器额定电流在确定了配电柜的负载特性后，我们需要选择适当的熔断器额定电流。
通常情况下，熔断器的额定电流应略大于或等于配电柜的额定电流，在额定负荷情况下熔断器不会过热。
四、根据过载和短路特性选择熔断器类型熔断器根据应对过载和短路的特性可以分为两种类型：过载熔断器和短路熔断器。
1. 过载熔断器：适用于处理过载情况，根据熔断器的热特性和过载保护特性来选择合适的过载熔断器。
过载熔断器通常具有额定负载电流的1.5-2倍的额定熔断电流，可以在负载超过额定电流一段时间后切断电路。
2. 短路熔断器：适用于处理短路情况，根据配电柜的短路电流值来选择合适的短路熔断器。
短路熔断器通常能够承受较高的短路电流，在电路发生短路时能够迅速切断电路。
五、考虑熔断器的断路容量熔断器的断路容量是指熔断器能够安全切断的最大故障电流值。
家用熔断器的选择
家用熔断器的选择1、根据使用环境和负载性质选择适当类型的熔断器。
例如：对于容量较小的照明线路或电动机的简易保护，可采用Rc1A系列半封闭式熔断器；在开关柜或配电屏中可采用RM系列无填料封闭式熔断器；对于短路电流相当大或有易燃气体的地方，应采用RT0系列有填料封闭式熔断器；机床控制线路中，应采用RL1系列螺旋式熔断器；用于硅整流元件及晶闸管保护的，则应采用RLs或RS0系列的快速熔断器等。
2、熔断器的额定电压必须等于或大于线路的额定电压。
3、熔断器的额定电流必须等于或大于所装熔体的额定电流。
一般情况应按上述选择熔断器的额定电流，但是有时熔断器的额定电流可选大一级的，也可选小一级的。
例如60安的熔体，既可选60安的熔断器，也可选用100安的熔断器，此时可按电路是否常有小倍数过载来确定，若常有小倍数过载情况，则应选用大一级的熔断器，以免其温升过高。
4、熔断器的分断能力应大于电路可能出现的最大短路电流。
5、熔断器在电路中上、下两级的配合应有利于实现选择性保护。
为实现选择性保护，并且考虑到熔断器保护特性的误差，在通过相同电流时，电路中上一级熔断器的熔断时间，应为下一级熔断器的三倍以上。
当上下级采用同一型号熔断器时，其电流等级以相差两级为宜。
如果采用不同型号的熔断器时，则应根据保护持性曲线上给出的熔断时间选取。
熔体额定电流的选择1、对于负载电流比较平稳，没有冲击电流的短路保护，熔体的额定电流应等于或稍大于负载的工作电流。
例如…般照明或电阻炉负载。
2、对于一台不经常启动而且启动时间个长的电动机的短路保护Irn=Ist/(2.5~3.5) [安]式中Irn----熔体的额定电流，安；Ist----电动机的起动电流，安；3、对于一台经常启动或启动时间较长的电动机的短路保护Irn=Ist/(1.6~2) [安]4、对于多台电动机的短路保护Irn=Ist max /(2.5~3.5) + ∑In式中Ist max ----最大一台电动机的启动电流；∑In---其余电动机的额定电流之和;若电动机的容量较大，而实际负载又较小时，熔体额定电流可适当选小些，小到以启动时熔体不熔断为准。
快速熔断器选型原则
快速熔断器选型原则
快速熔断器是一种广泛应用于电路保护的设备，选型时需要注意以下原则：
1. 电路额定电流：根据电路的额定电流选择快速熔断器的额定电流，以确保在电路故障时能够及时切断电流，保护电路。
2. 熔断器速度：快速熔断器的速度要快于标准熔断器，以确保在故障时能够快速切断电流，保护电路。
同时，也要考虑到熔断器速度与电路容量的匹配，不要选择过慢或过快的熔断器。
3. 熔断器材质：快速熔断器的材质应具有良好的导电性和导热性，以确保在高负荷下能够正常工作，并且不会过热损坏。
4. 熔断器尺寸：熔断器的尺寸应根据电路容量和安装空间来选择，不要选择过小或过大的熔断器。
5. 安全认证：快速熔断器应符合国家安全认证标准，确保其安全可靠。
综上所述，选型快速熔断器需要根据电路额定电流、熔断器速度、熔断器材质、熔断器尺寸和安全认证等因素综合考虑，以确保其能够正常工作并且安全可靠。
- 1 -。
熔断器的选择原则
熔断器的选择原则
熔断器的选择主要指选择熔断器的类型、熔断器的额定电压、熔断器的额定电流和熔体的额定电流等。
1)熔断器的类型主要根据使用场合来选择。
2)熔断器的额定电压应大于或等于实际电路的额定电压。
3)熔体额定电流的选择是关键，一旦熔体的额定电流选定了，就可以据此选择熔断器的额定电流。
①对于电阻炉或照明电路等没有冲击性电流的负载，熔体的额定电流应等于或稍大于负载的额定电流，即
式中，I re为熔体的额定电流；I e为负载的额定电流。
②用于保护单台长期工作的电动机（即供电支线）的熔断器，考虑电动机起动时冲击电流的影响，熔体的额定电流应满足
带轻载起动或起动时间比较短时，系数可取1.5；带重载起动或起动时间较长时，系数可取2.5。
③用于保护频繁起动的电动机（即供电支线）的熔断器，考虑频繁起动发热量大而熔断器也不应熔断，熔体的额定电流应满足
④用于保护多台电动机（即供电支线）的熔断器，若各台电动机不同时起动，则熔体的额定电流应满足
式中，I e,max为多台电动机中容量最大的一台电动机的额定电流；ΣI e 为其余电动机额定电流的总和。
⑤为防止越级熔断、扩大停电事故范围，各级熔断器间应配合良好，使下一级熔断器比上一级的先熔断，从而满足选择性保护要求。
通常两级熔体额定电流的比值不小于1.6∶1。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
熔断器的选择方法
为了更好的保护电路和产品，熔断器的选择很关键。
下面主要从不同的角度来进行说明。
(一) 从熔断器的类型选择
应根据使用场合选择熔断器的类型。
电网配电一般用刀型触头熔断器(如Fe rraz shawmut Amp-trap系列或者Bussmann FRS-R 系列);电动机保护一般用螺旋式熔断器;照明电路一般用圆筒帽形熔断器;保护可控硅元件则应选择半导体保护用快速式熔断器.
(二) 从熔断器的规格选择
1. 熔体额定电流的选择
(1) 对于变压器、电炉和照明等负载,熔体的额定电流应略大于或等于负载电流.
(2) 对于输配电线路,熔体的额定电流应略大于或等于线路的安全电流.
(3) 在电动机回路中用作短路保护时,应考虑电动机的启动条件,按电动机启动时间的长短来选择熔体的额定电流.
对启动时间不长的电动机,可按下式决定熔体的额定电流
IN熔体=Ist/(2.5~3)
式中 Ist——电动机的启动电流,单位:A
对启动时间较长或启动频繁的电动机,按下式决定熔体的额定电流
IN熔体=Ist/(1.6~2)
对于多台电动机供电的主干母线处的熔断器的额定电流可按下式计算:
In=(2.0~2.5)Imemax+∑Ime
注:In熔断器的额定电流;Ime电动机的额定电流;Imemax多台电动机容量最大的一台电动机的额定电流; ∑Ime其余电动机的额定电流之和.
电动机末端回路的保护,选用aM型熔断器,熔断体的额定电流In稍大于电动机的额定电流;
(4) 电容补偿柜主回路的保护,如选用gG型熔断器,熔断体的额定电流In
约等于线路计算电流1.8~2.5倍;如选用aM 型熔断器,熔断体的额定电流In 约等于线路电流的1~2.5倍.
(5) 线路上下级间的选择性保护,上级熔断器与下级熔断器的额定电流In
的比等于或大于1.6,就能满足防止发生越级动作而扩大故障停电范围的需要.
(6) 保护半导体器件用熔断器,熔断器与半导体器件串联,而熔断器熔体的额定电流用有效值表示,半导体器件的额定电流用正向平均电流表示,因此,应按下式计算熔体的额定电流:
IRN≥1.57 IRN ≈1.6 IRN 式中 IRN 表示半导体器件的正向平均电流.
(7) 降容使用
在20℃环境温度下,我们推荐熔断体的实际工作电流不应超过额定电流值.选用熔断体时应考虑到环境及工作条件,如封闭程度空气流动连接电缆尺寸(长度及截面) 瞬时峰值等方面的变化;熔断体的电流承载能力试验是在20℃环境
温度下进行的,实际使用时受环境温度变化的影响.环境温度越高,熔断体的工作温度就越高, 其寿命也就越短.相反,在较低的温度下运行将延长熔断体的寿命.来源:
(8) 在配电线路中,一般要求前一级熔体比后一级熔体的额定电流大2~3倍,以防止发生越级动作而扩大故障停电范围.
2.熔断器的选择
(1)UN熔断器≥UN线路.
(2)I N熔断器≥IN 线路.
(3)熔断器的最大分断能力应大于被保护线路上的最大短路电流。
熔断器在工矿企业的生产过程中和日常生活中主要用于保护低压电器设备，由于使用于不同的电气设备，其容量、大小的选择原则差别很大，在实践中必须严格按照规程规定选择配置。
否则，将失去其应有的保护作用。
1. 应用于家用电器。
用于家用电器过流或过负荷保护的熔断器，通常家庭用电没有独立设置的过载保护，仅设置熔断器代替之，其配置原则是按家用电器全部使用时总电流的1. 05～ 1.15倍来配置。
2.应用于高低压断路器合闸回路。
用于高、低压断路器电磁型合闸机构合闸回路的合闸熔断器，由于断路器合闸时间很短(ms级)，根据熔断器的电流反时限特性曲线：通入电流越大、其熔爆时间越短，通入很大电流(数值在反时限特性曲线以上)的瞬间即刻熔爆;通入电流越小、其熔爆时间越长，或者不会熔断。
通常按断路器合闸电流的1/3(Ie 1/3)配置。
3.用于低压电动机的瞬时型短路保护。
对于轻负荷启动或启动时间短，例如启动时间小于3 s或风扇(机)电机，按电动机额定电流的4 ～5倍配置;对于启动时间为4 ～ 8 s，或例如水泵等重负荷启动的电动机，由于其启动电流高达额定电流的6倍左右，故其配置的熔断器大小按电动机额定电流的5 ～6倍设置;对于启动过程超过8s甚至更长时间，以及频繁启动的电动机，熔断器按电动机额定电流的5 ～ 7倍配置。
4. 对于多台小容量电动机共用线路短路保护。
对于多台小容量电动机共用线路熔断器大小的配置，是按其中一台最大容量的电动机额定电流的1.5 ～ 2.5倍与余下所有电动机额定电流之和来整定。
5. 同时还需考虑熔芯特性
还需注明熔芯的特性，各种应用场合应选不同熔芯，按国标及IEC标准分类：
gG，gL，aM，aR，每种曲线不一致，选型也不一样，入用于电动机保护时，选aM要比gG小得。
