核酸扩增检测实验室设计和工作流

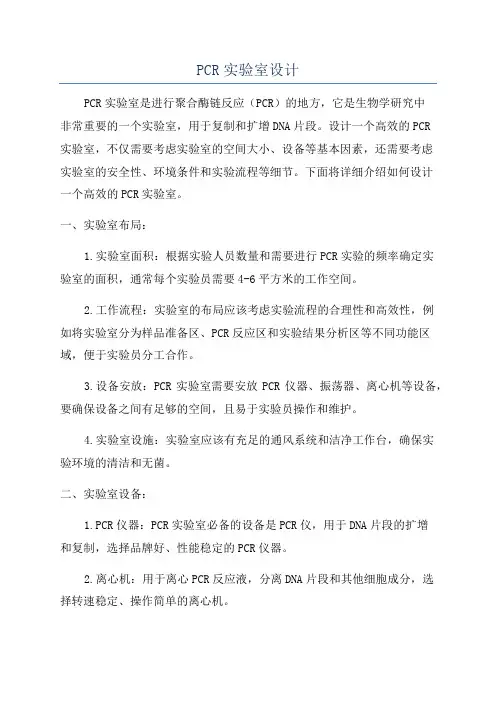

PCR实验室设计
PCR实验室设计PCR实验室是进行聚合酶链反应（PCR）的地方，它是生物学研究中非常重要的一个实验室，用于复制和扩增DNA片段。
设计一个高效的PCR实验室，不仅需要考虑实验室的空间大小、设备等基本因素，还需要考虑实验室的安全性、环境条件和实验流程等细节。
下面将详细介绍如何设计一个高效的PCR实验室。
一、实验室布局：1.实验室面积：根据实验人员数量和需要进行PCR实验的频率确定实验室的面积，通常每个实验员需要4-6平方米的工作空间。
2.工作流程：实验室的布局应该考虑实验流程的合理性和高效性，例如将实验室分为样品准备区、PCR反应区和实验结果分析区等不同功能区域，便于实验员分工合作。
3.设备安放：PCR实验室需要安放PCR仪器、振荡器、离心机等设备，要确保设备之间有足够的空间，且易于实验员操作和维护。
4.实验室设施：实验室应该有充足的通风系统和洁净工作台，确保实验环境的清洁和无菌。
二、实验室设备：1.PCR仪器：PCR实验室必备的设备是PCR仪，用于DNA片段的扩增和复制，选择品牌好、性能稳定的PCR仪器。
2.离心机：用于离心PCR反应液，分离DNA片段和其他细胞成分，选择转速稳定、操作简单的离心机。
3.振荡器：用于振荡PCR反应管中的混合液，促使反应液均匀混合，选择振幅可调、操作便捷的振荡器。
4.电泳仪：用于检测PCR反应结果，分析DNA片段的长度和浓度，选择具有高分辨率、高灵敏度的电泳仪。
5.冰箱和冰盒：用于暂存PCR反应物和样品，确保PCR反应的成功进行。
6.光谱仪：用于检测PCR反应结果的准确性和一致性，选择灵敏度高、准确性好的光谱仪。
三、实验室安全：1.实验员培训：所有进入PCR实验室的人员都需要接受PCR实验操作的培训，了解实验室的安全规范和操作流程。
2.实验室标志：实验室内应该有清晰的标志和警示标识，提醒实验员注意实验室的安全规定。
3.废物处理：PCR实验产生的废物需要正确处理，避免对环境和人员造成危害。

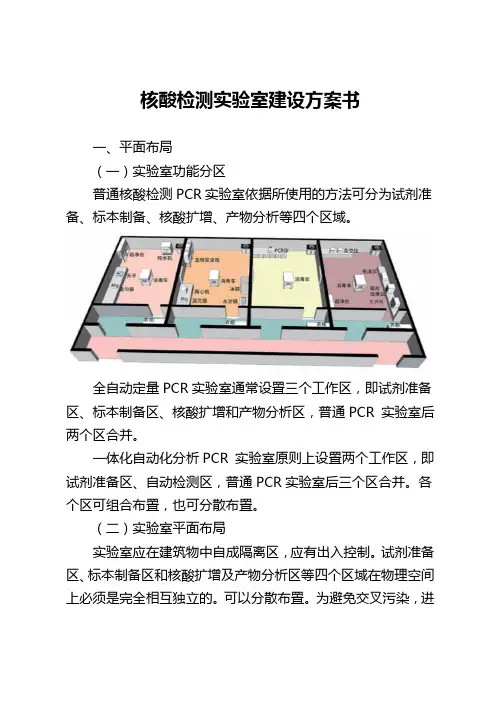

核酸检测实验室建设方案书
核酸检测实验室建设方案书一、平面布局（一）实验室功能分区普通核酸检测PCR实验室依据所使用的方法可分为试剂准备、标本制备、核酸扩增、产物分析等四个区域。
全自动定量PCR实验室通常设置三个工作区，即试剂准备区、标本制备区、核酸扩增和产物分析区，普通PCR 实验室后两个区合并。
一体化自动化分析PCR 实验室原则上设置两个工作区，即试剂准备区、自动检测区，普通PCR实验室后三个区合并。
各个区可组合布置，也可分散布置。
（二）实验室平面布局实验室应在建筑物中自成隔离区，应有出入控制。
试剂准备区、标本制备区和核酸扩增及产物分析区等四个区域在物理空间上必须是完全相互独立的。
可以分散布置。
为避免交叉污染，进入各个工作区域必须严格遵循单一方向进行，即只能从试剂准备区→标本制备区→扩增反应混合物配制和扩增区→扩增产物分析区。
不能将工作服带出。
每个工作区域必须有明确的标记，避免不同工作区域内设备、物品混用。
各实验区之间的试剂及样品传递应通过传递窗进行。
整体划分为∶PCR区域、独立缓冲间，及辅助房间区域，缓冲间可兼做防护服更换间。
当缓冲间的门设置互锁时，应在互锁门的附近设置紧急手动解除互锁开关。
保持合理梯度，保证气流从辅助房间流向核心区。
可降低扩增区内的气压以避免气溶胶从本区漏出。
（三）人流、物流流向人流∶工作人员→一更→二更→缓冲间→洁净走廊→缓冲→核心试验区域洁物∶原料→入口→样品接收→传递窗→洁净走廊→缓冲→核心试验区域污物∶污物→洁净走廊→传递窗→高压灭菌→传递窗→外部进入各个区域必须严格按照单一方向进行，不同的工作区域使用不同的工作服（例如不同的颜色）。
工作人员离开时，不得将工作服带出。
这种人员的单向流动可以降低因人员的流动带来的交叉污染风险。
所有的物品进入实验区必须经过双扉互锁传递窗，利用传递窗消毒后才可进入，实验室内所有物品也必须经过传递窗才可以传递到实验室以外的清洁公共区。
这种物品有组织的单向流动可以降低物品的差错和混淆的风险。
PCR实验室
PCR实验室PCR实验室设计方案一、设计要求1.概述PCR实验室是用于临床基因扩增实验的专门实验室，可检测艾滋病、乙型肝炎、禽疫病等病毒感染性疾病。
该实验方法具有灵敏度高、特异性高、快捷、对样品要求低等优点，但需要配置合理的实验室和非常规范的操作为前提。
本文主要从实验室平面布局、空调通风系统设计、气流控制和污染防制几个方面对PCR实验室进行设计。
2.PCR实验室平面布局为避免交叉污染，实验室应分为四个单独的工作区域：试剂贮存和准备区、标本制备区、扩增反应混合物配制和扩增区、扩增产物分析区。
各实验区之间的试剂及样品传递应通过传递窗进行。
3.实验室空调通风系统设计及压力控制为保证各实验区的压力要求和避免交叉污染，宜采用全送全排的气流组织形式，并严格控制送、排风的比例。
4.污染的预防与控制实验室应采用防护措施，如安装紫外线灯、使用消毒剂等，避免污染的发生。
二、设计方案根据设计要求，实验室平面布局应分为四个单独的工作区域。
各区域之间应通过传递窗进行试剂及样品传递，避免交叉污染的可能性。
空调通风系统应采用全送全排的气流组织形式，并严格控制送、排风的比例，以保证各实验区的压力要求。
同时，实验室应采用防护措施，如安装紫外线灯、使用消毒剂等，避免污染的发生。
三、设计图纸1.平面布局图2.风口平面图3.通风管道布局图4.照明线路分布图5.插座线路分布图6.电力系统图1.严格控制实验室人员进出，非实验相关人员禁止随意进出，必要时应设置独立通道和进出门。
2.实验区域应使用带有明显标志的工作服，不得将本区工作服带至其他区域。
3.尽量减少在实验区内不必要的走动，以减少交叉污染的可能性。
4.扩增产物分析区是最主要的污染来源，废液和一次性材料应经消毒液浸泡后远离实验室处理。
5.扩增产物分析区可能用到有毒物质，应特别注意实验人员的安全防护。
完备的实验室配套设施是保证实验工作必要条件，应根据实验内容配备相应设备和仪器，如超净工作台、离心机、加样器等。

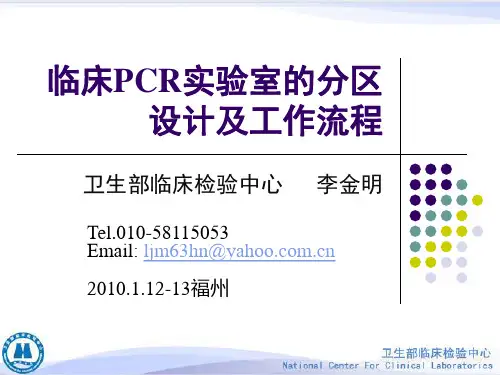

临床PCR实验室的分区设计及工作流程
扩增区
热循环仪的电源应专用，并配备一个 不间断电源（UPS）或稳压电源。 每次扩增后，可使用可移动紫外灯对 扩增热循环仪进行照射。 扩增仪应定期进行校准。
产物分析区
产物分析区是临床基因扩增检验的最后一个工作 区域，也是需要打开扩增后反应管进行扩增产物 分析检测的地方。是PCR实验室“最不洁净”的 区域。 仪器设备可有：电泳仪、凝胶成像系统、测序仪、 （酶标仪和洗板机）、核酸杂交仪、恒温设备等。
标本制备区
空气流向+
门
扩增及产 物分析区
空气流向++
空气流向
试剂准备区
门 门
门
扩增和产 物分析区
其他实验室
试剂准备 区
空气流向
其他实验室
其他实验室
空气流向++
空气流向
走廊
走廊
其他实验室
空气流向+
其他实验室
其他实验室
其他实验室
标本制备 区
临床PCR实验室设计的一般原则
各区独立 注意风向 因地制宜
标本制备区
经高温温育后的标本，应冷至室温后再离心。 标本制备的全过程中都应戴一次性手套，并经常 更换（感觉有污染时）。 设备都应定期或在有明显已知污染后，使用中性 消毒剂如异丙醇、戊二醇等或10%次氯酸钠溶液 消毒，使用10%次氯酸钠溶液消毒后，应再用 70%乙醇洗涤去除残留的次氯酸钠。 生物安全：洗眼器，并配备一个急救箱，箱内可 放置75%酒精、络合碘、棉签、创可贴等必要的 急用药具。
理想的PCR实验室分区设计模式A
产物分析区 扩增区 标本制备区 试剂准备区
空气流向
核酸扩增检测实验室设计及工作流程
核酸扩增检测实验室设计及工作流程一、核酸扩增检测实验室设计1. 实验室空间布局设计核酸扩增检测实验室空间布局应根据实验室操作流程设计，尽量使实验室布局合理、流畅。
一般实验室需要分为准备区、处理区、分析区和储存区四个区域。
（1）准备区：放置进出实验室所需的物品、试剂、耗材等。
（2）处理区：扩增、提取、检测等样品处理操作区域。
该区域需配置相应的消毒设备和抽风设备，并考虑操作人员的人流量，确保操作空间充足。
（3）分析区：PCR扩增、电泳分析等实验操作区域。
该区域需要保持相对干净和静电消除，重要仪器和设备应单独放置。
（4）储存区：将操作过的样品、耗材和试剂分类存放，且应配置低温、恒温、干燥等设备，以确保长期保存。
2. 实验室环境要求核酸扩增检测实验室的环境应符合以下要求：（1）室内温度：18~28℃。
（2）相对湿度：40%~60%。
（3）装修材料：实验室室内装修材料应为易清洁、防腐蚀材料。
（4）光照：实验室应配备恒光可调光源；（5）洁净度：除配置洁净工作台外，实验室墙、地面和物品表面均需定期消毒。
3. 实验室设备及器具要求（1）洁净工作台：核酸扩增实验涉及到高度灵敏的样品处理和PCR扩增，容易引入异物和污染物，必须配置洁净工作台。
（2）PCR仪：PCR仪是核酸扩增检测的核心仪器，具有高温度精度和均匀性，能精确控制温度变化，使PCR反应体系在恒定的温度下进行扩增。
（3）显微镜：核酸扩增检测的结果常常需要用到显微镜，观察PCR扩增产物的大小、形态、颜色等。
（4）离心机：用于离心样品沉淀，制备溶液和样品混合等。
（5）电泳仪：电泳仪用于检测PCR扩增产物，并可用于结合染色方法，对扩增产物进行定性、定量和分析。
二、核酸扩增检测实验室工作流程1. 样品获取和处理根据样品种类，样品获取后需进行不同处理。
如环境样品需要加入缓冲液，以及粉尘、沙尘、胶片、坦克等样品需要分解。
2. DNA/RNA提取将样品经过离心后，取沉淀样品，加入DNA/RNA提取试剂，进行蛋白酶处理和洗脱DNA/RNA等处理步骤，以提取出样本中的DNA/RNA。

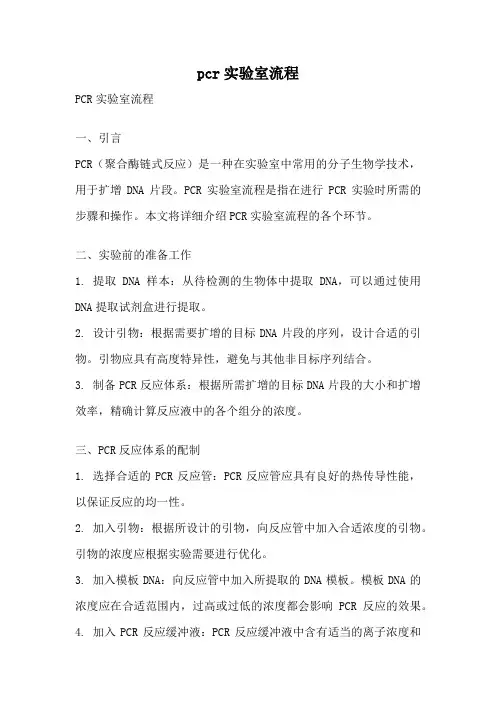

pcr实验室流程
pcr实验室流程PCR实验室流程一、引言PCR（聚合酶链式反应）是一种在实验室中常用的分子生物学技术，用于扩增DNA片段。
PCR实验室流程是指在进行PCR实验时所需的步骤和操作。
本文将详细介绍PCR实验室流程的各个环节。
二、实验前的准备工作1. 提取DNA样本：从待检测的生物体中提取DNA，可以通过使用DNA提取试剂盒进行提取。
2. 设计引物：根据需要扩增的目标DNA片段的序列，设计合适的引物。
引物应具有高度特异性，避免与其他非目标序列结合。
3. 制备PCR反应体系：根据所需扩增的目标DNA片段的大小和扩增效率，精确计算反应液中的各个组分的浓度。
三、PCR反应体系的配制1. 选择合适的PCR反应管：PCR反应管应具有良好的热传导性能，以保证反应的均一性。
2. 加入引物：根据所设计的引物，向反应管中加入合适浓度的引物。
引物的浓度应根据实验需要进行优化。
3. 加入模板DNA：向反应管中加入所提取的DNA模板。
模板DNA的浓度应在合适范围内，过高或过低的浓度都会影响PCR反应的效果。
4. 加入PCR反应缓冲液：PCR反应缓冲液中含有适当的离子浓度和pH值，以保证PCR反应的进行。
5. 加入dNTPs：向反应管中加入dNTPs，提供PCR反应所需的四种核苷酸单体。
6. 加入聚合酶：向反应管中加入高保真聚合酶，以保证PCR反应的准确性和高效性。
7. 加入辅助物质（如Mg2+）：根据实验需要，向反应管中加入辅助物质，如Mg2+，以优化PCR反应的条件。
四、PCR反应的进行1. 放入热循环仪：将配制好的PCR反应管放入热循环仪中，进行PCR反应。
2. 程序设定：根据实验需要，设定PCR反应的温度和时间参数。
常见的PCR反应程序包括：变性步骤、退火步骤和延伸步骤。
3. 变性步骤：将PCR反应管加热至94-98℃，使DNA解旋成单链。
4. 退火步骤：将PCR反应管降温至引物的退火温度，使引物与目标DNA序列结合。
1-核酸扩增荧光检测实验室设置和管理
核酸扩增荧光检测实验室设置和管理1．目的：依照实验室管理规范实施全面质量管理，保证检验质量。
2．适用范围：适用于所有开展核酸扩增荧光检测项目的实验室及相关人员。
3．负责人：由实验室制定程序性文件，由专业技术人员负责执行，实验室主管负责监督。
4. 内容4.1 实验室分区设置4.1.1核酸扩增荧光检测实验室设置为试剂准备区、标本制备区、扩增区和产物分析区。
前三个区独立设置，各有一个缓冲间，用于更换工作服、鞋套及维持空气流向。
产物分析区分开设置，实验室布局见附图01、02。
进入各个工作区域工作时,必须严格遵守单一方向顺序,即从第一区试剂准备区→第二区标本制备区→第三区扩增区→产物分析区。
各区门前有醒目标志，一、二区通过排风装置保持正压，三、四区通过抽风装置保持负压。
4.1.2各室的实验物品（含移液器、试管架、吸头盒、记录本、笔等），不得混用，须贴上不同标签予以区别。
4.1.3各区配有不同颜色工作服，一区为粉红色，二区为蓝色，三区和四区为白色。
进入实验室，必须更换本室有颜色标识的工作服，穿上鞋套。
4.2 核酸扩增荧光检测实验室工作制度4.2.1实验室为工作场所，应保持整洁、安静、维护良好的工作环境。
4.2.2遵守医院的规章制度，严防差错事故及纠纷的发生。
在工作期间不得接待与工作无关人员。
4.2.3实验室进行基因扩增检测及相关实验工作，不得进行其他实验操作。
4.2.4严格执行本实验室的各项操作规程，及时做好详细记录，力求准确、可靠。
实验完毕，做好清洁、整理及统计工作。
4.2.5非本室工作人员，未经许可不得入内。
进修、实习人员或其他科室人员需在本室进行相关实验，应在本室实验人员指导下进行。
4.2.6仪器由专人负责，未经许可，不得随意使用或挪用，爱护使用仪器，定期进行保养与维修。
4.2.7爱护医院财产，厉行节约，离开实验室需关好门窗及水电等。
4.3 标本接收区工作制度和工作流程4.3.1此区设在检验科标本接收室，遵守检验科标本接收制度。
核酸扩增检测实验室设计及工作流
应在四个测定区域之外的地方或区域内接收
核酸扩增检测实验室的设计
扩增区及扩增产物分析区 加样时，先加提取的核酸模板样本，每加完一个即盖好盖子，然后加阳性质控核酸模板，再就是标本制备阴性质控和仅含按样本一样
稀释的主反应混合液的扩增阴性质控，这样做的目的是，最大可能地测出以前扩增产物的交叉污染。 如使用核酸提取、扩增及产物分析等均在一台仪器上完成的全自动核酸检测分析仪，标本制备区、扩增区和产物分析区可合并。
核酸扩增检测实验室设计及工作流
核酸扩增检测实验室的设计
依据：卫生部颁发的《临床基因扩 增检验实验室管理暂行办法》（卫 医发[2002]10号）
血液标本的接收
通常的工作流程：标本采集 血清分离
编号 保存或检测
应在四个测定区域之外的地方或区域内接 收
接收的标本应收集在原始容器中 在核酸提取时带入至标本制备区
其他实验室
其他实验室
走廊
走廊
其他实验室
空气流向
标本制备区
其他实验室
其他实验室
其他实验室
标本制备区
空气流向+
门
扩增及产
物分析区
依据：卫生部颁发的《临床基因扩增检验实验室管理暂行办法》（卫医发[2002]10号）
通常的工作流程：标本采集 血清分离
空气流向
（1）试剂准备区、标本制备区和扩增及产物分析区等三个或四个区域在物理空间上，必须是完全相互独立的，各空区气域流无向论++是在空间还
其他实验室
其他实验室
产物分析区
扩增区
标本制备区
试剂准备区
传递窗
空气流向
传递窗
空气流向
传递窗
空气流向
空气流向
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
标本制备区
仪器设备主要有混样设备、核酸提取仪、生物安 全柜、加样器、高速台式（冷冻）离心机、加热 模块或水浴箱、冰箱等。生物安全柜不应放在实 验室门口等易受人员走动影响的地方，也不应直 对分体式空调。 主要是用于血液样本的混样、核酸样本的提取。 加样器吸头必须带滤芯。 使用加热模块时，如在模块孔中填入二氧化硅细 砂，然后将标本管置于细砂中温育，可得到较为 一致的温育温度。
扩增及产物分析区
热循环仪的电源应专用，并配备一个 不间断电源（UPS）或稳压电源。 每次扩增后，可使用可移动紫外灯对 扩增热循环仪进行照射。 扩增仪应定期进行校准。
核酸扩增实验室最有效的防“污染”措施
实验室的“通风” 次氯酸钠溶液的使用 1mol/L HCl溶液的使用 紫外照射 无水乙醇溶液？
各区独立 注意风向 因地制宜
“十六字口诀”
方便工作
A
扩增区 门
标本制备区
门 产物分析区
门 试剂准备区
门
外走廊
门
B
扩增及产物 分析区
标本制备区
试剂准备区
门
门门Leabharlann 外走廊门标本制备区
空气流向 门
扩增及产 物分析区
空气流向
空气流向
试剂准备区
门 门
门
扩增和产 物分析区 其他实验室 空气流向
试剂准备区
标本的接收区的仪器设备要求
如果在标本接收区分离血清（浆）标本，有1 台分离血清（浆）用离心机、1台生物安全柜、 1台冰箱、加样器及相应一次性经高压处理的 消耗品如带滤芯吸头、标本接收编号记录本以 及记号笔等即可。 如果不在标本接收区分离血清（浆）标本，只 是简单的接收，则就不需要分离血清（浆）用 离心机、生物安全柜、加样器及其消耗品。
核酸扩增实验室的工作流程
试剂准备区 标本制备区 扩增区及扩增产物分析区
试剂准备区
核酸扩增实验室中最为“洁净”的区域，不应有任何核酸 的存在，包括试剂中所带的标准品和阳性对照。 所有实验用洁净物品如离心管、吸头等的存放和准备处。 商品试剂盒： 75%乙醇、焦碳酸二乙酯（DEPC）处理水、 有机溶剂等可能需要自配 自制试剂：一次较大量配制，然后分装成小瓶保存，每次 检测时，取出一小瓶使用，未用完的即弃掉，不再使用。 仪器设备主要有加样器、天平、离心机和冰箱等，最好配 备超净工作台。
理想的核酸扩增实验室设计A
产物分析区 扩增区 标本制备区 试剂准备区
空气流向 空气流向 缓冲间
空气流向
空气流向
缓冲间
缓冲间
专用走廊
工作流向
理想的核酸扩增实验室设计B
产物分析区 扩增区 标本制备区 试剂准备区
空气流向 空气流向
空气流向
空气流向
缓冲间
缓冲间
缓冲间
专用走廊
工作流向
核酸扩增检测实验室设计的一般原则
谢谢！
空气流向
其他实验室
其他实验室
走廊
走廊
其他实验室
空气流向
其他实验室
其他实验室
其他实验室
标本制备区
标本制备区
空气流向+
门
扩增及产 物分析区
空气流向
空气流向++
试剂准备区
门 门
门
扩增和产 物分析区
其他实验室
试剂准备 区
空气流向
其他实验室
其他实验室
空气流向++
空气流向
走廊
走廊
其他实验室
空气流向+
其他实验室
核酸扩增检测实验室设计 及工作流程
李金明 卫生部临床检验中心
核酸扩增检测实验室的设计
依据：卫生部颁发的《临床基因扩
增检验实验室管理暂行办法》（卫 医发[2002]10号）
血液标本的接收
通常的工作流程：标本采集
编号 保存或检测
血清分离
应在四个测定区域之外的地方或区域内接 收 接收的标本应收集在原始容器中 在核酸提取时带入至标本制备区
扩增及产物分析区
扩增反应体系的配制和提取核酸的加入，可在标本制备区 也可在本区内进行，关键是要防止产物的污染。如果空间 允许的话，也可在一个独立的区域内进行。 加样时，先加提取的核酸模板样本，每加完一个即盖好盖 子，然后加阳性质控核酸模板，再就是标本制备阴性质控 和仅含按样本一样稀释的主反应混合液的扩增阴性质控， 这样做的目的是，最大可能地测出以前扩增产物的交叉污 染。
其他实验室
其他实验室
标本制备 区
产物分析区
传递窗
扩增区
传递窗
标本制备区
传递窗
试剂准备区
空气流向 空气流向 缓冲间
空气流向
空气流向
缓冲间
缓冲间
专用走廊
工作流向
关于“区域”合并
如使用扩增和产物分析同时完成的实时荧光 PCR仪进行核酸扩增检测，扩增区和产物分析 区可以合并。
如使用核酸提取、扩增及产物分析等均在一台 仪器上完成的全自动核酸检测分析仪，标本制 备区、扩增区和产物分析区可合并。
无“基因”或“核酸”概念的重要性
符合基本要求的核酸扩增检测实验室的条件
（1）试剂准备区、标本制备区和扩增及产物分析区等三 个或四个区域在物理空间上，必须是完全相互独立的，各 区域无论是在空间还是在使用中，应始终处于完全的分隔 状态，不能有空气的直接相通。 （2）各区的可移动的仪器设备及各种物品包括实验记录 本、记号笔、试管架及清洁用具等必须专用。 （3）应在标本制备区、扩增及产物分析区等相对有可能 出现“污染物”的区域安装排风扇或其它排风和有效的装置， 以使空气按试剂准备区标本制备区扩增（及产物分析） 区方向流动。
