HNAG-PH3磷化氢气体检测仪

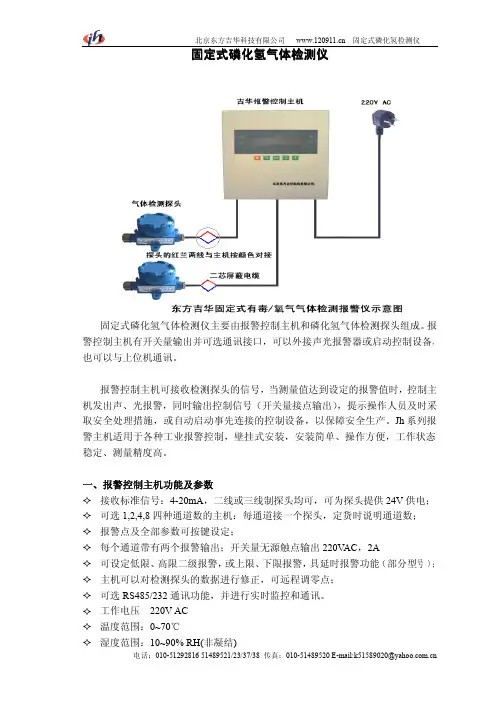

东方吉华jh-2 型固定式磷化氢气体检测仪使用说明书
51489521/23/37/38固定式磷化氢气体检固定式磷化氢气体检测仪测仪固定式磷化氢气体检测仪主要由报警控制主机和磷化氢气体检测探头组成。
报警控制主机有开关量输出并可选通讯接口，可以外接声光报警器或启动控制设备，也可以与上位机通讯。
报警控制主机可接收检测探头的信号，当测量值达到设定的报警值时，控制主机发出声、光报警，同时输出控制信号（开关量接点输出），提示操作人员及时采取安全处理措施，或自动启动事先连接的控制设备，以保障安全生产。
Jh 系列报警主机适用于各种工业报警控制，壁挂式安装，安装简单、操作方便，工作状态稳定、测量精度高。
一、报警控制主机功能及参数�接收标准信号：4-20mA ，二线或三线制探头均可，可为探头提供24V 供电；�可选1,2,4,8四种通道数的主机：每通道接一个探头，定货时说明通道数；�报警点及全部参数可按键设定；�每个通道带有两个报警输出；开关量无源触点输出220V AC ，2A�可设定低限、高限二级报警，或上限、下限报警，具延时报警功能（部分型号）；�主机可以对检测探头的数据进行修正，可远程调零点；�可选RS485/232通讯功能，并进行实时监控和通讯。
�工作电压220V AC�温度范围：0~70℃�湿度范围：10~90%RH(非凝结)************51489521/23/37/38************E-mail:*******************.cn �精度：0.2%F.s （单通道为：0.5%F.s ）�安装方式：壁挂式安装�重量：约1.2kg （单/双通道）�外形尺寸：200X200X80mm 二、磷化氢气体探头功能参数三、使用说明将磷化氢气体检测探头安装于需要监测的地点，可以多点监控，通过二芯屏蔽电缆接入主机，接线时按说明书或示意图中说明，按颜色对接即可。
主机安装于中控室等安全场合，根据需要安装声光报警器、排风扇等设备。
当磷化氢气体浓度超出预设报警点时，系统发出声光报警，同时启动排风扇等设备。
磷化氢PH3气体报警器使用规范 说明书
深圳东日瀛能科技有限公司有毒有害智能气体变送器产品说明书深圳东日瀛能科技有限公司目录1、概况-------------------------------------------------------------------------------22、技术特点-------------------------------------------------------------------------23、技术参数-------------------------------------------------------------------------34、外形尺寸及安装方式----------------------------------------------------------44.1安装位置--------------------------------------------------------------------54.2安装方法--------------------------------------------------------------------55、电气连接-------------------------------------------------------------------------66、负载特性--------------------------------------------------------------------------77、操作说明--------------------------------------------------------------------------87.1LCD显示说明---------------------------------------------------------------87.2按键操作说明---------------------------------------------------------------817.3变送器设置------------------------------------------------------------------98、设备维护--------------------------------------------------------------------------159、注意事项--------------------------------------------------------------------------1510、检测气体一览表----------------------------------------------------------------161．概述固定式气体变送器通过对大气中氧气、可燃气体、有毒有害气体进行连续在线检测及声光报警，不仅对特殊场合气体浓度起到控制作用，对危险现场气体泄漏更有预警作用，及时保护各种现场的生命以及财产安全。
磷化氢气体传感器（ME3-PH3）使用说明书
磷化氢气体传感器（ME3-PH3）使用说明书版本号：1.2实施日期：2014-05-01郑州炜盛电子科技有限公司Zhengzhou Winsen Electronic Technology Co., Ltd声明本说明书版权属郑州炜盛电子科技有限公司（以下称本公司）所有，未经书面许可，本说明书任何部分不得复制、翻译、存储于数据库或检索系统内，也不可以电子、翻拍、录音等任何手段进行传播。
感谢您使用炜盛科技的系列产品。
为使您更好地使用本公司产品，减少因使用不当造成的产品故障，使用前请务必仔细阅读本说明书并按照所建议的使用方法进行使用。
如果用户不依照本说明书使用或擅自去除、拆解、更换传感器内部组件，本公司不承担由此造成的任何损失。
您所购买产品的颜色、款式及尺寸以实物为准。
本公司秉承科技进步的理念，不断致力于产品改进和技术创新。
因此，本公司保留任何产品改进而不预先通知的权力。
使用本说明书时，请确认其属于有效版本。
同时，本公司鼓励使用者根据其使用情况，探讨本产品更优化的使用方法。
请妥善保管本说明书，以便在您日后需要时能及时查阅并获得帮助。
郑州炜盛电子科技有限公司ME3-PH 3 磷化氢传感器产品描述ME3-PH 3磷化氢传感器是定电位电解型传感器，磷化氢与氧气在工作电极和对电极上发生相应的氧化还原反应并释放电荷形成电流，产生的电流大小与磷化氢的浓度成正比，通过测试电流的大小即可判定磷化氢浓度的高低。
传感器特点低功耗、高精度、高灵敏度、线性范围宽、抗干扰能力强、优异的重复性和稳定性。
主要应用广泛适合工业、矿下及环保领域磷化氢的检测。
技术指标 表1图1：传感器结构图基本电路图2： ME3-PH 3测试电路图5 ：不同温度下传感器的输出情况 图6：传感器在不同温度条件下的零点输出交叉干扰特性ME3-PH3传感器对除目标气体外的其它气体也产生响应。
现将该传感器对几种常见干扰气体的响应特性列于下表，以供参考。
表中数据为干扰气体在给定浓度下的典型响应。
PH3气体监测仪
磷化氢PH3气体泄露报警器磷化氢气体检测仪产品描述：在线式磷化氢气体检测仪,适用于各种环境中的磷化氢气体浓度和泄露实时准确检测，采用进口电化学传感器和微控制器技术. 响应速度快，测量精度高，稳定性和重复性好等优点. 防爆接线方式适用于各种危险场所, 并兼容各种控制报警器, PLC, DCS等控制系统, 可以同时实现现场报警预警, 4-20mA标准信号输出,继电器开关量输出; 完美显示各项技术指标和气体浓度值; 同时具有多种极强的电路保护功能, 有效防止各种人为因素, 不可控因素导致的仪器损坏;磷化氢气体检测仪产品特性：★进口电化学传感器具有良好的抗干扰性能，使用寿命长达3年;★采用先进微处理器技术，响应速度快,测量精度高，稳定性和重复性好;★检测现场具有现场声光报警功能，气体浓度超标即时报警，是危险现场作业的安全保障;★现场带背光大屏幕LCD显示，直观显示气体浓度/类型/单位/工作状态等;★独立气室，传感器更换便捷,更换无须现场标定，传感器关键参数自动识别;★全量程范围温度数字自动跟踪补偿，保证测量准确性;★半导体纳米工艺超低功耗32位微处量器;★全软件自动校准,传感器多达6级目标点校准功能,保证测量的准确性和线性,并且具有数据恢复功能;★具备过压保护,防雷保护,短路保护,反接保护,防静电干扰,防磁场干扰等功能;并且具有自动恢复功能,防止发生外部原因,人为原因,自然灾害等造成仪器损坏;★全中文/英文操作菜单,简单实用,带温度补偿功能;★PPM,%VOL,mg/m3三种浓度单位可自由切换;★防高浓度气体冲击的自动保护功能;检测范围：0-100ppm、500ppm、1000ppm、5000ppm、0-100%LEL分辨率：0.1ppm、0.1%LEL显示方式：液晶显示温湿度：选配件，温度检测范围：-40 ～120℃，湿度检测范围：0-100%RH检测方式：扩散式、流通式、泵吸式可选安装方式：壁挂式、管道式检测精度：≤±3% 线性误差：≤±1%响应时间：≤20秒（T90）零点漂移：≤±1%（F.S/年）恢复时间：≤20秒重复性：≤±1%信号输出：①4-20mA信号：标准的16位精度4-20mA输出芯片，传输距离1Km②RS485信号：采用标准MODBUS RTU协议，传输距离2Km③电压信号：0-5V、0-10V输出，可自行设置④脉冲信号：又称频率信号，频率范围可调（选配）⑤开关量信号：标配2组继电器，可选第三组继电器，继电器无源触点，容量220VAC 3A/24VDC 3A传输方式：①电缆传输：3芯、4芯电缆线，远距离传输（1-2公里）②GPRS传输：可内置GPRS模块，实时远程传输数据，不受距离限制（选配）接收设备：用户电脑、控制报警器、PLC、DCS、等报警方式：现场声光报警、外置报警器、远程控制器报警、电脑数据采集软件报警等报警设置：标准配置两级报警，可选三级报警；可设置报警方式：常规高低报警、区间控制报警电器接口：3/4″NPT内螺纹、1/2″NPT内螺纹，同时支持2种电器连接方式防爆标志：ExdII CT6（隔爆型）壳体材料：压铸铝+喷砂氧化/氟碳漆，防爆防腐蚀防护等级：IP66 工作温度：-30 ～60℃工作电源：24VDC（12～30VDC）工作湿度：≤95%RH，无冷凝尺寸重量：183×143×107mm(L×W×H）1.5Kg(仪器净重)工作压力：0 ～100Kpa标准配件：说明书、合格证质保期：一年应用场所石油石化、化工厂、冶炼厂、钢铁厂、煤炭厂、热电厂、医药科研、制药生产车间、烟草公司、环境监测、学校科研、楼宇建设、消防报警、污水处理、工业气体过程控制、锅炉房、垃圾处理厂、隧道施工、输油管道、加气站、地下燃气管道检修、室内空气质量检测、危险场所安全防护、航空航天、军用设备监测等。
PH3磷化氢检测报警器
IDG100-PH3磷化氢固定式气体检测仪一、产品描述:IDG100系列固定式气体变送器通过对大气中磷化氢进行连续在线检测及声光报警，不仅对特殊场合气体浓度起到控制作用，对危险现场气体泄漏更有预警作用，及时保护各种现场的生命以及财产安全。
仪器广泛应用于石油、化工、冶金、消防、煤矿、电力、船舶、环保、电信、医疗等行业。
IDG100系列检测仪采用进口传感器结合高速、高精度处理电路，具有信号稳定，精度高、重复性好等优点，并且采用防爆设计，适用于各种危险场合。
仪器输出各种标准信号，可以兼容各种报警系统、PLC、DCS等控制系统。
二、产品特性:1、采用各种进口传感器，寿命至少2年2、采用高速、高精度处理电路对传感器信号进行处理，响应速度快、测量精度高，稳定性和重复性好3、仪器自带背光大屏幕显示，直观显示气体浓度、类型、单位等各种参数4、气室独立设计，结合空气动力学，更能快速、准确检测目标气体5、全量程范围温度数字自动跟踪补偿，保证测量准确性6、软件校准加按键设置，操作简单人性化7、具备数据恢复功能，无须担心误操作8、RS485、三线制4-20mA输出，继电器输出和声光报警可选9、可为客户配套WLO Sin气体采集软件，软件具有数据存储、查询、导出功能三、技术参数:检测原理：电化学检测对象：PH3磷化氢检测量程：0-5ppm分辨率：0.03ppm检测精度：±1%重复精度：±1%响应时间：30S接线方式：M20*1.5内螺纹接线线材：RVVP3*0.75mm2安装方式：壁挂式、管道式、泵吸式壳体材料：铝合金隔爆外壳外形尺寸：125*106*153mm防爆等级：ExdII CT6防护等级：IP65整机重量：1.8Kg工作温度：-20～50℃（特殊要求根据需要定制）工作湿度：10～95%RH非凝露工作电源：24VDC（12-30VDC）工作电流：11mA@24V（毒气和磷化氢），33mA@24V（可燃、红外传感器）输出方式：RS485、三线制4-20mA（可根据客户需求定制GPRS、RF、WIFI等无线网络传输方式）报警方式：一组继电器输出（2A@30V）、声光报警（可选）声光报警电流：120mA，80db@1m计量认证：第三方计量认证执行标准：GB15322.1-2003,GB3836.1-2010GB3836.2-2010,GB3836.4-2010四、应用场合主要应用于烟草及粮仓杀虫时的浓度检测,工业生产过程中PH3的浓度检测,粮仓内的浓度监测等。
固定式磷化氢气体检测仪
磷化氢气体检测仪产品描述在线式磷化氢气体检测仪HNAG1000-PH3,适用于各种环境中的磷化氢体浓度和泄露实时准确检测，采用进口电化学传感器和微控制器技术.响应速度快，测量精度高，稳定性和重复性好等优点.防爆接线方式适用于各种危险场所,并兼容各种控制报警器,PLC,DCS等控制系统,可以同时实现现场报警预警, 4-20mA标准信号输出,继电器开关量输出;完美显示各项技术指标和气体浓度值;同时具有多种极强的电路保护功能,有效防止各种人为因素,不可控因素导致的仪器损坏;产品参数产品特点●本安电路设计，防爆认证，二级防雷、防静电，防雷和防静电能力超过国家标准，抗高强度脉冲浪涌电流冲击。
高可靠性和稳定性。
●标准总线RS485和4～20mA 标准信号同时输出，1组继电器开关量输出，可选频率输出200-1000Hz 、Hart 协议信号、1～5V 输出、无线传输(10-50公里或不限距离)。
可以有线或无线远程实时监控，将数据上传到手机或通过局域网、互联网传输到环保局、其他监控中心、监控设备、监控电脑，通过免费上位机软件或气体报警控制器实时监控现场的浓度。
磷化氢PH3气体探测仪详细参数工作电压DC5V ±1%/DC24±1%波特率9600测量气体磷化氢PH3气体检测原理电话学采样精度±2%F.S 响应时间<10S 重复性±1%F.S 工作湿度0-95%RH 工作温度-30～50℃长期漂移≤±1%（F.S/年）存储温度-40～70℃预热时间10S 工作电流≤50mA 工作气压86kpa-106kpa安装方式固定安装质保期1年输出接口多种外壳材质铝合金使用寿命3-5年外型尺寸183143107mm(L ×W ×H ）1.5Kg测量范围详见选型表输出信号标配：RS485，4-20mA磷化氢PH3气体探测仪量程选择表量程(ppm)精度(ppm )0-10.010-100.010-1000.10-5000.10-100010-100%VOL 1%VOL其他特殊量程电话咨询技术工程师●兼容各种二次表、数据采集模块、PLC、DCS系统，可直接驱动电磁阀、风机、报警器等设备，也可以通过驱动中间继电器来驱动大功率设备。
7000气体检测仪PH3,NO2,NH3,N0,H2SLC,SO2
仪器的使用时间可以调整，例如调整标定周期，检查周期或特殊的“寿命周期”。这些调整可以通过软件Pac Vision或CC Vision完成。
事件存储器
德尔格Pac 7000配有时间存储器，可以储存五天7200个数据。通过软件Pac Vision，CC Vision或Gas Vision可以将储存的数据传输到计算机里，并进行编辑。
-0－1000ppm量程规格，用户可根据实际要求而定。
-防爆设计，快速，可信，稳定。
-220V AC交流电源供电
-现场浓度显示，声光报警
-反应速度快，测量精度高
-最佳的性能和较低的安装费用
-维护费用低
-输出信号用户可根据实际要求而定。
1．二线制4-20mA模拟信号输出（选配）
2．继电器输出（选配）
3．RS485总线输出（选配）
2ppm
5ppm
GAXT-C
CL 2
0-50.0ppm
读数:开机自检后显示气体的成分/浓度
TWA:时间加权平均值
最大值:记录显示最大气体暴露量
自检:开机后全功能自动自检
防震ABS机壳
湿度:5%--95%RH(非冷凝)
EMI/RFI:符合EMC标准的89/336/EEC
电源:3伏锂电
电池寿命:2年电池使用寿命
尺寸:28 x 50 x 95毫米
重量:82克
RL022794
设备名称
YD-2袖珍型磷化氢检测仪
品牌
润联科技
供应商
邢台润联机械设备有限公司
市场价
2376
YD-2是一种可以灵活配置的单种气体或多种气体检测仪，它可以配备氧气传感器、可燃气传感器和任选两种有毒气体传感器或任选四种有毒气体传感器或任选单种气体传感器。
磷化氢PH3气体检测仪.
磷化氢PH3气体检测仪★是款内置微型气体泵的安全便携装置 ★整机体积小，重量轻，防水，防爆，防震设计.★高精度，高分辨率，响应迅速快.★采用大容量可充电锂电池，可长时间连续工作.★数字LCD 背光显示,声光、振动报警功能.★上、下限报警值可任意设定，自带零点和目标点校准功能，内置温度补偿，维护方便.★宽量程，最大数值可显示到 50000ppm 、100.00%Vol 、100%LEL.磷化氢PH3气体检测仪特点：无览说胃诜応一常★数据恢复功能,免去误操作引起的后顾之忧.★显示值放大倍数可以设置,重启恢复正常.★外壳采用特殊材质及工艺,不易磨损,易清洁,长时间使用光亮如新.磷化氢PH3 气体检测仪产品特性:★是款内置微型气体泵的高精度的手式安全便携装备★进口电化学传感器具有良好的抗干扰性能,使用寿命长达 3 年;★采用先进微处理器技术,响应速度快,测量精度高,稳定性和重复性好;★检测现场具有现场声光报警功能,气体浓度超标即时报警,是危险现场作业的安全保障；★现场带背光大屏幕LCD显示，直观显示气体浓度/类型/单位/工作状态等;★全量程范围温度数字自动跟踪补偿,保证测量准确性;★半导体纳米工艺超低功耗32位微处量器；★全软件自动校准,传感器多达6级目标点校准功能,保证测量的准确性和线性,并且具有数据恢复功能；★全中文/英文操作菜单，简单实用，带温度补偿功能；★防高浓度气体冲击的自动保护功能；磷化氢PH3 气体检测仪技术参数:litu 耶离IIH 于勺t.磷化氢PH3气体检测仪简单介绍：磷化氢PH3气体检测仪报警器高精度、高分辨率，响应快速,超大容量锂电充电电池，采样距离远丄CD 背光显示,声光报警功能，上、下限报警值可任意设定，可进行零点和任意目标点校准，操作简单，具有误操作数据恢复功能.磷化氢PH3气体检测仪应用场所：医药科研、学校科研、制药生产车间、烟草公司、环境检测、楼宇建设、消防报警、污水处理、石油石化、化工厂、冶炼厂、钢铁厂、煤炭厂、热电厂、锅炉房、加气站、垃圾处理厂、隧道施工、输油管道、航空航天、工业气体过程控制、室内空气质量检测、地下燃气管道检修、危险场所安全防护、军用设备检测等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

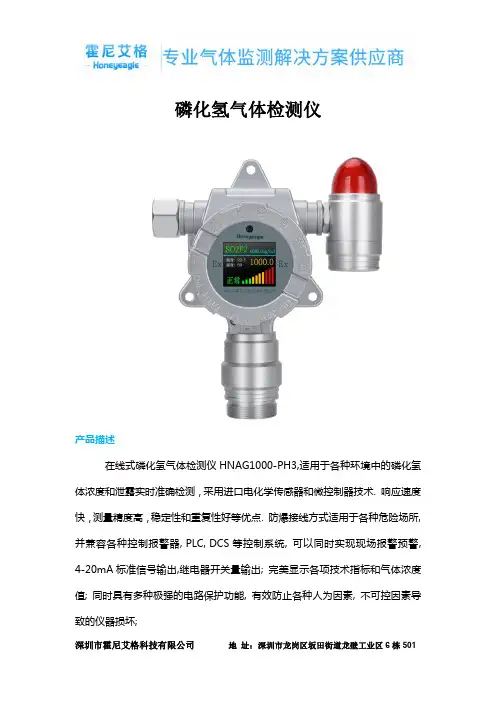

磷化氢气体检测仪
产品描述
在线式磷化氢气体检测仪HNAG1000-PH3,适用于各种环境中的磷化氢体浓度和泄露实时准确检测，采用进口电化学传感器和微控制器技术.响应速度快，测量精度高，稳定性和重复性好等优点.防爆接线方式适用于各种危险场所,并兼容各种控制报警器,PLC,DCS等控制系统,可以同时实现现场报警预警, 4-20mA标准信号输出,继电器开关量输出;完美显示各项技术指标和气体浓度值;同时具有多种极强的电路保护功能,有效防止各种人为因素,不可控因素导致的仪器损坏;
产品参数
产品特点
●本安电路设计，防爆认证，二级防雷、防静电，防雷和防静电能力超过国家标准，抗高强度脉冲浪涌电流冲击。
高可靠性和稳定性。
●标准总线RS485和4～20mA 标准信号同时输出，1组继电器开关量输出，可选频率输出200-1000Hz 、Hart 协议信号、1～5V 输出、无线传输(10-50公里或不限距离)。
可以有线或无线远程实时监控，将数据上传到手机或通过局域网、互联网传输到环保局、其他监控中心、监控设备、监控电脑，通过免费上位机软件或气体报警控制器实时监控现场的浓度。
磷化氢PH3气体探测仪详细参数
工作电压DC5V ±1%/DC24±1%波特率9600测量气体磷化氢PH3气体
检测原理电话学采样精度±2%F.S 响应时间<10S 重复性±1%F.S 工作湿度0-95%RH 工作温度-30～50℃长期漂移≤±1%（F.S/年）
存储温度-40～70℃预热时间10S 工作电流≤50mA 工作气压86kpa-106kpa
安装方式固定安装质保期1年输出接口多种外壳材质
铝合金使用寿命3-5年外型尺寸
183143107mm(L ×W ×H ）1.5Kg
测量范围详见选型表
输出信号
标配：RS485，4-20mA
磷化氢PH3气体探测仪量程选择表
量程(ppm)
精度(ppm )
0-10.010-100.010-1000.10-5000.10-100010-100%VOL 1%VOL
其他特殊量程
电话咨询技术工程师
●兼容各种二次表、数据采集模块、PLC、DCS系统，可直接驱动电磁阀、风机、报警器等设备，也可以通过驱动中间继电器来驱动大功率设备。
●标配红外遥控器，可以实现在危险场合免开盖操作，比如：修改报警点、浓度校准、零点校准、消音、恢复出厂、进入菜单、
●2.5寸高清彩屏(TF)显示实时浓度、温度、湿度、
●自动跟踪零点防止漂移，温度补偿、多级校准，能同时符合国标和各个地区的地方、省级计量局标准
磷化氢PH3在线浓度探测仪尺寸图
磷化氢PH3在线浓度探测仪接线图
应用场所
石油石化、化工厂、冶炼厂、钢铁厂、煤炭厂、热电厂、医药科研、制药生产车间、烟草公司、环境监测、学校科研、楼宇建设、消防报警、污水处理、工业气体过程控制、锅炉房、垃圾处理厂、隧道施工、输油管道、加气站、地下燃气管道检修、室内空气质量检测、危险场所安全防护、航空航天、军用设备监测等。
深圳市霍尼艾格科技有限公司专注于气体检测报警器，易燃、易爆、有毒有害气体检测报警设备、环境监测分析仪器和水质分析仪及提供完整的工业安全和环境监测系统系统解决方案的专业制造商，是集研发、设计、生产制造、销售和服务于一体的国家高新技术公司，公司致力于成为国内最专业的现场检测仪器及系统解决方案供应商。
