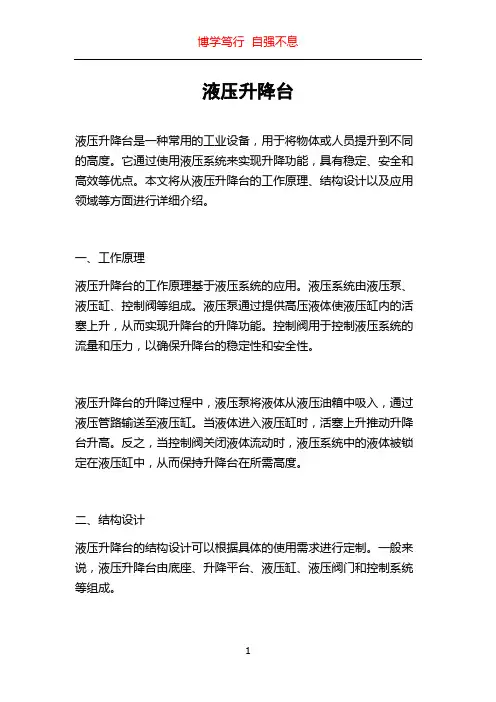

液压升降台
液压升降台液压升降台是一种常用的工业设备，用于将物体或人员提升到不同的高度。
它通过使用液压系统来实现升降功能，具有稳定、安全和高效等优点。
本文将从液压升降台的工作原理、结构设计以及应用领域等方面进行详细介绍。
一、工作原理液压升降台的工作原理基于液压系统的应用。
液压系统由液压泵、液压缸、控制阀等组成。
液压泵通过提供高压液体使液压缸内的活塞上升，从而实现升降台的升降功能。
控制阀用于控制液压系统的流量和压力，以确保升降台的稳定性和安全性。
液压升降台的升降过程中，液压泵将液体从液压油箱中吸入，通过液压管路输送至液压缸。
当液体进入液压缸时，活塞上升推动升降台升高。
反之，当控制阀关闭液体流动时，液压系统中的液体被锁定在液压缸中，从而保持升降台在所需高度。
二、结构设计液压升降台的结构设计可以根据具体的使用需求进行定制。
一般来说，液压升降台由底座、升降平台、液压缸、液压阀门和控制系统等组成。
底座是液压升降台的支撑结构，通常由钢材制成，具有足够的强度和稳定性。
升降平台是用于承载物体或人员的平台，它通常由钢板制成，并具有防滑功能以确保使用时的安全。
液压缸是液压升降台的动力源，它由活塞和密封组件组成，可以实现升降平台的升降运动。
液压阀门用于控制液体的流量和压力，以确保升降台的运行稳定。
控制系统可以采用手动控制或自动控制，具体取决于使用场景。
三、应用领域液压升降台广泛应用于工业生产线、仓库、物流等领域。
它可以用于物体的装卸、堆垛、组装、维护和保养等工作。
液压升降台可以提高工作效率，并减少劳动强度，特别适用于大批量和重物的处理。
在工业生产线上，液压升降台可以与其他设备配合使用，实现物体的输送、搬运和装配。
在仓库和物流中心，液压升降台可以用来架设货物，以便于取货和装车。
同时，液压升降台还可以用于车间维护和设备保养，提供便利的工作平台。
总结：液压升降台是一种基于液压系统工作的设备，可以快速、安全地将物体或人员升降到所需的高度。

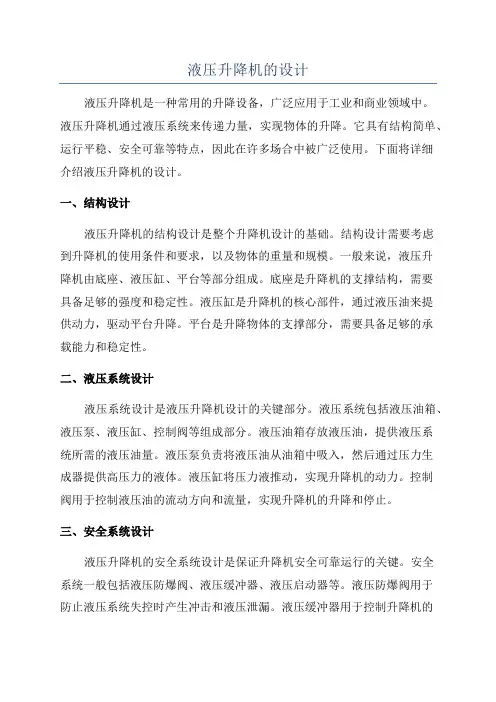

液压升降机的设计
液压升降机的设计液压升降机是一种常用的升降设备，广泛应用于工业和商业领域中。
液压升降机通过液压系统来传递力量，实现物体的升降。
它具有结构简单、运行平稳、安全可靠等特点，因此在许多场合中被广泛使用。
下面将详细介绍液压升降机的设计。
一、结构设计液压升降机的结构设计是整个升降机设计的基础。
结构设计需要考虑到升降机的使用条件和要求，以及物体的重量和规模。
一般来说，液压升降机由底座、液压缸、平台等部分组成。
底座是升降机的支撑结构，需要具备足够的强度和稳定性。
液压缸是升降机的核心部件，通过液压油来提供动力，驱动平台升降。
平台是升降物体的支撑部分，需要具备足够的承载能力和稳定性。
二、液压系统设计液压系统设计是液压升降机设计的关键部分。
液压系统包括液压油箱、液压泵、液压缸、控制阀等组成部分。
液压油箱存放液压油，提供液压系统所需的液压油量。
液压泵负责将液压油从油箱中吸入，然后通过压力生成器提供高压力的液体。
液压缸将压力液推动，实现升降机的动力。
控制阀用于控制液压油的流动方向和流量，实现升降机的升降和停止。
三、安全系统设计液压升降机的安全系统设计是保证升降机安全可靠运行的关键。
安全系统一般包括液压防爆阀、液压缓冲器、液压启动器等。
液压防爆阀用于防止液压系统失控时产生冲击和液压泄漏。
液压缓冲器用于控制升降机的运行速度，防止运行过程中产生冲击力。
液压启动器用于控制液压油的流动，实现升降机的启动和停止。
四、电气系统设计液压升降机的电气系统设计是液压升降机设计中的一部分。
电气系统一般包括电机、电源、电控柜等组成部分。
电机用于提供动力，驱动液压泵和液压油泵。
电源用于提供电能，保证电气系统正常工作。
电控柜用于控制电气系统的运行，实现升降机的控制和调试。
总之，液压升降机的设计是一个复杂的过程，需要考虑到结构、液压系统、安全系统和电气系统等多个方面。
在设计过程中，需要根据实际情况和需求，选择适当的结构和技术方案，以确保液压升降机的安全可靠运行。
液压升降台的设计
第一章前言升降台是现代冶金企业作业中必不可少的设备，它的主要作用就是为企业产品提供方便。
升降台从上世纪20年代开始使用，发展至今经历了许多的变化改进，种类也比较多，一般有柱式、剪式，其驱动方式有链条传动，液压传动，气压传动等。
1.1什么是升降台升降台是一种垂直运送人或物的起重机械。
也指在工厂、自动仓库等物流系统中进行垂直输送的设备，升降台上往往还装有各种平面输送设备，作为不同高度输送线的连接装置。
一般采用液压驱动，故称液压升降台。
液压升降台由动力和主机两部分组成。
动力部分主要由液压站及液压缸组成，主机由内外铰架板、工作台面和底座等部分组成。
1.2升降台工作原理液压油由叶片泵形成一定的压力，经滤油器、隔爆型电磁换向阀、节流阀、液控单向阀、平衡阀进入液缸下端，使液缸的活塞向上运动，提升重物，液缸上端回油经隔爆型电磁换向阀回到油箱，其额定压力通过溢流阀进行调整，通过压力表观察压力表读数值。
液缸的活塞向下运动（既重物下降）。
液压油经防爆型电磁换向阀进入液缸上端，液缸下端回油经平衡阀、液控单向阀、节流阀、隔爆型电磁换向阀回到油箱。
为使重物下降平稳，制动安全可靠，在回油路上设置平衡阀，平衡回路、保持压力，使下降速度不受重物而变化,由节流阀调节流量，控制升降速度。
为使制动安全可靠，防止意外，增加液控单向阀，即液压锁，保证在液压管线意外爆裂时能安全自锁。
安装了超载声控报警器,用以区别超载或设备故障。
电器控制系统通过防爆按钮SB1—SB6来控制电机的转动，隔爆型电磁换向阀的换向，以保持载荷提升或下降，且通过“LOGO”程序调整时间延迟量，避免电机频繁起动而影响使用寿命。
1.3升降台液压系统的优点：液压的优点与机械传动、电气传动相比，液压传动具有以下优点：1、液压传动的各种元件，可以根据需要方便、灵活地来布置。
2、重量轻、体积小、运动惯性小、反应速度快。
3、操纵控制方便，可实现大范围的无级调速（调速范围达2000：1）。

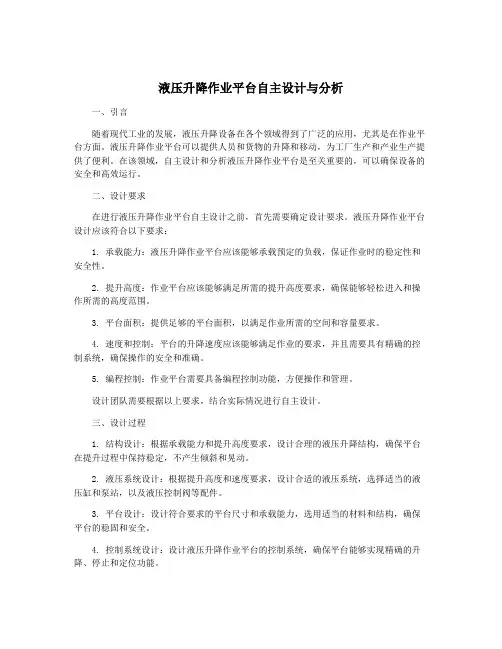

液压升降作业平台自主设计与分析
液压升降作业平台自主设计与分析一、引言随着现代工业的发展，液压升降设备在各个领域得到了广泛的应用，尤其是在作业平台方面。
液压升降作业平台可以提供人员和货物的升降和移动，为工厂生产和产业生产提供了便利。
在该领域，自主设计和分析液压升降作业平台是至关重要的，可以确保设备的安全和高效运行。
二、设计要求在进行液压升降作业平台自主设计之前，首先需要确定设计要求。
液压升降作业平台设计应该符合以下要求：1. 承载能力：液压升降作业平台应该能够承载预定的负载，保证作业时的稳定性和安全性。
2. 提升高度：作业平台应该能够满足所需的提升高度要求，确保能够轻松进入和操作所需的高度范围。
3. 平台面积：提供足够的平台面积，以满足作业所需的空间和容量要求。
4. 速度和控制：平台的升降速度应该能够满足作业的要求，并且需要具有精确的控制系统，确保操作的安全和准确。
5. 编程控制：作业平台需要具备编程控制功能，方便操作和管理。
设计团队需要根据以上要求，结合实际情况进行自主设计。
三、设计过程1. 结构设计：根据承载能力和提升高度要求，设计合理的液压升降结构，确保平台在提升过程中保持稳定，不产生倾斜和晃动。
2. 液压系统设计：根据提升高度和速度要求，设计合适的液压系统，选择适当的液压缸和泵站，以及液压控制阀等配件。
3. 平台设计：设计符合要求的平台尺寸和承载能力，选用适当的材料和结构，确保平台的稳固和安全。
4. 控制系统设计：设计液压升降作业平台的控制系统，确保平台能够实现精确的升降、停止和定位功能。
5. 安全系统设计：设计安全系统，包括限位开关、安全防护装置等，确保作业过程中的安全。
设计过程需要经过细致的计算和分析，确保设计的合理性和可靠性。
四、分析与检测在完成设计之后，需要进行液压升降作业平台的分析与检测，确保其符合设计要求和安全标准。
1. 结构强度分析：通过有限元分析等方法，对液压升降作业平台的结构进行强度分析，确保在承载预定负载时不产生变形和破坏。

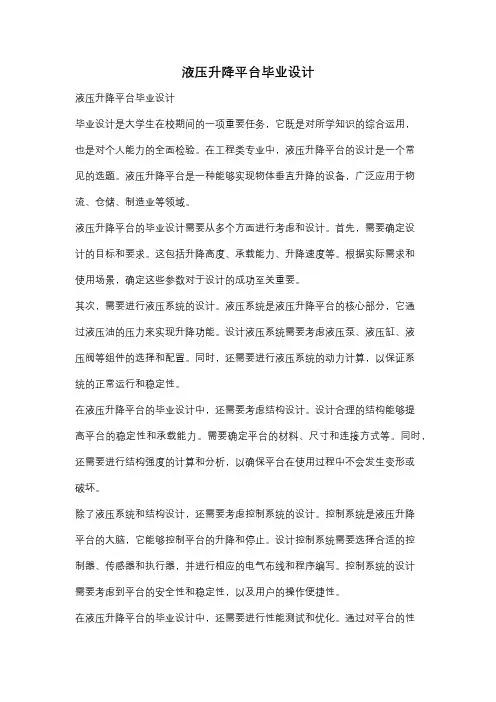

液压升降平台毕业设计
液压升降平台毕业设计液压升降平台毕业设计毕业设计是大学生在校期间的一项重要任务，它既是对所学知识的综合运用，也是对个人能力的全面检验。
在工程类专业中，液压升降平台的设计是一个常见的选题。
液压升降平台是一种能够实现物体垂直升降的设备，广泛应用于物流、仓储、制造业等领域。
液压升降平台的毕业设计需要从多个方面进行考虑和设计。
首先，需要确定设计的目标和要求。
这包括升降高度、承载能力、升降速度等。
根据实际需求和使用场景，确定这些参数对于设计的成功至关重要。
其次，需要进行液压系统的设计。
液压系统是液压升降平台的核心部分，它通过液压油的压力来实现升降功能。
设计液压系统需要考虑液压泵、液压缸、液压阀等组件的选择和配置。
同时，还需要进行液压系统的动力计算，以保证系统的正常运行和稳定性。
在液压升降平台的毕业设计中，还需要考虑结构设计。
设计合理的结构能够提高平台的稳定性和承载能力。
需要确定平台的材料、尺寸和连接方式等。
同时，还需要进行结构强度的计算和分析，以确保平台在使用过程中不会发生变形或破坏。
除了液压系统和结构设计，还需要考虑控制系统的设计。
控制系统是液压升降平台的大脑，它能够控制平台的升降和停止。
设计控制系统需要选择合适的控制器、传感器和执行器，并进行相应的电气布线和程序编写。
控制系统的设计需要考虑到平台的安全性和稳定性，以及用户的操作便捷性。
在液压升降平台的毕业设计中，还需要进行性能测试和优化。
通过对平台的性能进行测试，可以评估设计的合理性和可行性。
根据测试结果，可以对设计进行优化和改进，以提高平台的性能和效率。
液压升降平台的毕业设计不仅需要运用所学的理论知识，还需要进行实际的工程应用。
在设计过程中，需要考虑到实际生产和使用的情况，以确保设计的可行性和实用性。
同时，还需要进行相关的文献调研和市场调查，了解行业的发展趋势和需求，以指导设计的方向和目标。
总之，液压升降平台的毕业设计是一个综合性的任务，需要从多个角度进行考虑和设计。
双铰接剪叉式液压升降台的设计
双铰接剪叉式液压升降台的设计
双铰接剪叉式液压升降台是一种常见的起重设备，它由双铰接臂和剪叉式升降机构组成，通过液压系统提供升降力，用于在不同高度进行物料或货物的升降、移动和堆垛。
下面介绍一下它的具体设计：
1. 结构设计
（1）剪叉式升降机构：升降机构主要由静态升降支架、动态升降支架、升降链条、限位传感器及液压缸等组成。
其中静态升降支架通过铰接与底座固定，动态升降支架则通过双铰接臂与静态升降支架连接。
升降链条位于支架内侧，通过铰销与动态升降支架和静态升降支架相连，同时与液压缸相连，可提供升降功效。
（2）双铰接臂：双铰接臂分为静态臂和动态臂两部分，通过铰接的方式与升降机构相连，具有较好的稳定性。
静态臂与动态臂通过铰接处的紧固件固定，同时在两个铰接处都设置了刚度支撑，增强了结构刚度。
2. 液压系统设计
液压系统主要由油箱、泵、阀门、液压缸等组成。
具体参数设计如下：
（1）工作压力：10~20MPa
（2）液压缸数量：1~2个
（3）泵流量：10~20L/min
（4）电机功率：1~3KW
3. 安全保护设计
为提高设备的安全性能，在设计时需要考虑以下安全保护措施：（1）设备安装时需要确保四个脚座均在水平地面上，以避免设
备失稳。
（2）升降机构与双铰接臂之间装设限位传感器，以避免因超过
最大升降程度而导致设备发生危险。
（3）液压油箱顶部应该设有排气孔，以避免气压过大而导致其
他部件损坏。
同时设备可以装备油温、油压等安全保护装置，以确
保设备操作过程中的安全性。
液压升降作业平台自主设计与分析
液压升降作业平台自主设计与分析液压升降作业平台是一种用于提升工人，设备和材料至不同高度的设备。
它可以在物流、制造、工业和建筑等行业中使用。
本文介绍了液压升降作业平台的自主设计和分析。
一、设计要求1、负载能力：具有足够的负载能力，能够承载工人、设备和材料。
2、提升高度：能够提升至拟定高度，以便工人和物品到达安全的工作高度。
3、稳定性：必需具有稳定性，以免发生意外伤害和损害。
4、安全控制：对于人员和物品的安全需要有恰当的安全控制，如电气和液压系统的安全控制。
5、便携性：便于移动和存储，且满足空间和需求的限制，以便在数量有限的区域内使用。
二、结构设计液压升降作业平台主要由升降机构、承载结构和电气系统组成。
1、升降机构：升降机构由液压缸和液压泵组成，液体从泵通过管道进入缸中，从而让升降平台从底部上升到合适的高度。
2、承载结构：承载结构包括底部和平台的框架和支架。
底部框架是一个稳定的结构，其支撑着升降平台。
平台框架由较粗厚的管道组成，其大小和形状取决于平台的负载能力和框架强度。
3、电气系统：液压升降作业平台的电气系统包括开关、电线和电器等各种元件。
开关控制泵的一切行动，而电线和电器则保证了整个系统的操作和缺陷。
在任何情况下，必须为操作员和平台提供足够的安全保护。
三、分析1、液压系统：液压系统是液压升降作业平台中最重要的部分。
其液压缸必须能够承受平台的负载，并应保证其在运行过程中不发生的意外事故。
2、拉力：设计平台时必须知道平台的拉力，以便在运行时对其进行控制并确保其安全。
3、水平性：液压升降作业平台必须非常平稳，以便不损坏设备或损坏来往的人员。
为了达到此目的，必须在底部框架中放置平衡器。
4、驱动力：必须为液压升降作业平台指定适当的驱动力。
5、电气控制：液压升降作业平台的控制电气系统必须安全，可靠且易于使用。
四、总结：液压升降作业平台的设计和分析需要考虑到其多方面的要求和功能。
设计时需要考虑到平台的负载能力、控制、稳定性和便携性等因素，并确保液压系统、电气系统和承载结构恰当地支持平台的运作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
学士学位论文升降台的液压系统设计姓名：封爱成学号：8指导教师：李垒学院：机电工程学院专业：机械设计制造及其自动化完成日期：××××年×月×日原创性声明本人郑重声明：所提交的学位论文是本人在导师指导下，独立进行研究取得的成果。
除文中已经注明引用的内容外，论文中不含其他人已经发表或撰写过的研究成果，也不包含为获得枣庄学院或其他教育机构的学位证书而使用过的材料。
对本文的研究作出重要贡献的个人和集体，均已在文中以明确方式标明。
本人承担本声明的相应责任。
学位论文作者签名：日期指导教师签名：日期目录摘要---------------------------------------------------------------4Abstrack-----------------------------------------------------------5绪论---------------------------------------------------------------4第1章确定液压系统方案1.1确定基本回路1.1.1卸荷回路的确定-----------------------------------------61.1.2调速回路的确定-----------------------------------------81.1.3保压回路的确定-----------------------------------------101.2液压传动系统的形式确定------------------------------------121.3液压系统原理图--------------------------------------------13第2章设计选择液压元件、辅件2.1确定液压缸系数2.1.1选择系统初压力-----------------------------------------132.2液压缸辅助元件的计算和选择--------------------------------142.3油箱的设计2.3.1油箱的设计要点-----------------------------------------152.3.2油箱容积计算-------------------------------------------162.4其他元、辅件的选择2.4.1吸油滤油器--------------------------------------------162.4.2选择滤油器的基本要求----------------------------------162.4.3溢流阀的选择------------------------------------------162.4.4单向节流阀的选择--------------------------------------172.4.5液控单向阀的选择--------------------------------------172.5液压系统的性能验算2.5.1压力损失的计算----------------------------------------172.5.2效率的计算--------------------------------------------182.5.3系统发热与温度计算------------------------------------182.5.3液压系统的一般使用与维护------------------------------18 第3章结论-------------------------------------------------------19致谢摘要液压传动在传送过程中既能实现无极变素又调速方便，简化了机械结构和零件数目，使生产成本大大降低。
近年来液压技术又与自动控制技术相结合，使其控制变得越发简单，其众多优点收到了人们的欢迎。
液压系统中始终充满油液，能对各部件起到冷却和润滑作用、降低摩擦，能轻松实现过载保护。
液压升降台升降平稳、安全可靠、操作简单，广泛应用于生产流水线和仓库货物的升降。
这套设备主要用于举升重物，设它的举升高度为1米，举升重量为一吨，升降台升降速度0.02m/S。
主要靠两个双作用液压缸推动“X“型架带动上板来实现。
在液压系统的设计过程中，首先进行了总体方案设计，调速回来我选择了进油口节流调速，卸荷回路选择了使用二位二通电磁换向阀的卸荷回路，保压回路我选自了用液控单向阀的保压回路。
在确定了各种回路之后，考虑到所设计的系统简单和散热条件好等优点决定把传动系统定为开式系统，其后又对液压元件及其辅件进行了设计、选择、校核。
经计算后液压缸选定为45毫米的液压缸，液压泵选定为轮轮泵。
在确定泵后，对其他的元件及辅件进行了合理的选择。
关键词：液压；升降台；平稳可靠AbstractThe hydraulic transmission is originated in the west of a kind of advanced technology, in the process of transmitting both can realize the infinite variable and speed regulation, convenient and simplify the mechanical structure and number of parts, lower the production cost greatly. Hydraulic technology in recent years and combined with automatic control technology, make its control become more simple, its many advantages received the welcome of people. Always full of oil in the hydraulic system, can to parts cooling and lubrication, reduce friction, can easily achieve overload protection.Hydraulic lifting platform lift smooth, safe and reliable, simple operation, widely used in the production line and warehouse the goods lift. This equipment is mainly used for lifting heavy weights, set its lifting height is 1 m, lifting weight for a tonne, mainly by two double-acting hydraulic cylinder pushing "X" type rack drive the upper plate. In the process of the design of the hydraulic system, first has carried on the overall scheme design, speed back I chose inlet throttling control of motor speed, unloading loop chose to use two two-way electromagnetic directional valve of unloading loop, pressure maintaining circuit I selected from the use of hydraulic controlled check valve pressure loop. After determine the various circuits, I consider that I design the system of the advantages of simple and cooling conditions good decided to drive system as the open system, then on the auxiliary hydraulic components and parts design, selection, respectively. After calculating the hydraulic cylinder is selected for 45 mm hydraulic cylinder, hydraulic pump selected for rounds of pump. After determining the pump, other auxiliary components and parts for the reasonable choice.绪论液压传动能在运动过程中实现无级调速、调速方使。
液压传动简化了机器结构，减少了零件的数目。
由于系统充满了油液，对各液压件有润滑和冷却的作用，使之不易磨损 ,由山于容易实现过载保护，因而寿命长。
液压传动易于实现标准化、系列化、通用化，便于设计、制造和推广。
液压升降平台由于升降平稳、安全可靠、操作简单，经济实用，被广泛应用于几生产流水线和仓库、造纸、医药等行业，主要用于生产流水线高度差之间货物运送;物料上线、下线;工件装配时调节工件高度;高处给料机送料;大型设备装配时部件举升;大型机床上料、下料;仓储装卸场所与叉车等搬运车辆配套进行货物快速装却等。
因此，对于液压升降平台的设计与研究具有重要意义。
我国液压、气动和密封工业虽取得很大的进步，但与主机发展需求，以及和世界先进水平相比，还存在不少差距，主要反映在产品品种、性能和可靠性等方面。
以液压产品为例，产品品种只有国外的1/3，寿命为国外的1/2。
为了满足重点主机、进口主机以及重大技术装备的需要，每年都有大量的液压、气动和密封产品进口。
据海关统计及有关资料分析，1998年液压、气动和密封件产品的进口额约2亿美元，其中液压约1.4亿美元，气动近0.3亿美元，密封约0.3亿美元，比1997年稍有下降。
按余额计，目前进口产品的国内市场占有率约为30%。
