电测仪器仪表自校准方法探析
电力仪表的校准与使用方法介绍
电力仪表的校准与使用方法介绍电力仪表作为电力系统中的重要设备，用于测量和监控电力系统中的电参数，如电压、电流、功率等。
精确的电力仪表可以确保电力系统的正常运行和数据的准确性。
本文将介绍电力仪表的校准与使用方法，旨在帮助用户正确操作和维护电力仪表。
一、电力仪表的校准方法1. 校准准备：在进行电力仪表的校准之前，需要确保校准设备和环境的稳定性。
校准设备可以使用标准电压、电流发生器、示波器等。
校准环境应保持稳定的温度和湿度，避免大幅度的温度和湿度变化对校准结果产生影响。
2. 校准步骤：- 步骤一：连接校准设备。
将标准电压、电流发生器与电力仪表进行连接，确保连接稳定可靠。
- 步骤二：设定校准值。
根据标准值和电力仪表显示值之间的差值，设定校准值。
- 步骤三：校准仪表。
根据设定的校准值，调节电力仪表的校准装置，使得仪表指示与标准值相符。
- 步骤四：验证校准结果。
校准完成后，再次使用标准示波器测量电力仪表的输出，以验证校准结果的准确性。
3. 校准周期：电力仪表的校准应定期进行，以确保其准确性和可靠性。
一般建议每年进行一次校准，或根据仪表使用频率合理确定校准周期。
二、电力仪表的使用方法1. 仪表安装：在安装电力仪表之前，必须对仪表所在位置进行现场勘测，确保环境符合要求。
安装时应遵循以下原则：- 选择合适的安装位置，避免过高温度、强磁场和震动等影响仪表精度的因素。
- 保持仪表固定可靠，连接线路牢固，避免松动或接触不良。
- 保持仪表表盘清洁干燥，避免灰尘和湿气的侵入。
2. 仪表操作：在使用电力仪表时，需注意以下事项：- 仪表应按照说明书进行正确连接和操作，避免反接或接触不良。
- 在使用过程中，应避免剧烈震动和碰撞，以免影响仪表的正常工作。
- 在使用过程中，应注意仪表的温度和湿度环境，避免过高或过低温度对仪表造成损害。
- 避免使用超过仪表量程的电压或电流输入，以免损坏仪表。
3. 仪表维护：仪表的良好维护能够延长其使用寿命和准确性。
电子测试仪器校准方法说明书
电子测试仪器校准方法说明书一、引言电子测试仪器在各个领域中起着至关重要的作用，但是为了确保测试结果的准确性和可靠性，必须对测试仪器进行定期校准。
本说明书将详细介绍电子测试仪器的校准方法，以确保测试过程的准确性和可重复性。
二、校准前准备在进行电子测试仪器的校准之前，需要做一些准备工作，包括：1. 确认校准环境：选择一个无干扰和稳定的环境进行校准，以确保测试仪器不受外界干扰。
2. 检查校准设备：确保校准设备的良好状态，确保设备的准确性和可靠性。
3. 校准记录备份：在校准之前，建议备份和保存所有校准记录，以便于后续的比对和追溯。
三、校准步骤下面将详细介绍电子测试仪器的校准步骤，以确保测试结果的准确性：1. 校准前检查：首先进行电子测试仪器的外观检查，确保仪器外部没有损坏或异物。
然后检查仪器的连接线缆和探头，确保其完好无损。
2. 仪器预热：根据测试仪器的规格和要求，预热仪器一定时间，以确保仪器达到稳定工作状态。
3. 校准标准物的选择：根据测试仪器的类型和要求，选择合适的校准标准物，如电阻箱、电压源等。
4. 校准调整：根据测试仪器的不同功能，按照校准标准物的数值进行相应的调整和校准，如调整仪器的零位偏差、增益误差等。
5. 校准验证：校准完成后，进行校准验证，比对校准结果和标准物的数值，确保校准结果的准确性和可靠性。
6. 校准记录：在校准完成后，及时记录校准结果和相关参数，并进行文档备份和存档。
四、注意事项在进行电子测试仪器的校准过程中，需要注意以下事项：1. 安全操作：确保在校准过程中遵守相关安全规定，包括电击风险、高温高压等安全问题的预防。
2. 校准间隔：根据测试仪器的要求和使用情况，合理设置校准的时间间隔，以确保测试结果的准确性和可靠性。
3. 校准记录的保留：校准过程中产生的记录和相关文档应及时备份和存档，以备后续的追溯和参考。
五、总结电子测试仪器的校准是确保测试结果准确性和可靠性的关键环节。
本说明书介绍了电子测试仪器校准的方法和步骤，并强调了注意事项。
试析电测仪器仪表自校准方法牧仁
试析电测仪器仪表自校准方法牧仁发布时间：2021-10-29T06:42:08.908Z 来源：《中国科技人才》2021年第20期作者：牧仁[导读] 电测仪器仪表自校准是电测仪器仪表展开校准操作的一种主要手段，相比于外部校准方法来说，自校准在展开便捷性方面有着更为理想的优势。
内蒙古电力（集团）有限责任公司包头供电局内蒙古包头 014000摘要：电测仪器仪表自校准是电测仪器仪表展开校准操作的一种主要手段，相比于外部校准方法来说，自校准在展开便捷性方面有着更为理想的优势。
基于此，文章对电测仪器仪表自校准的主要表现进行了分析，并在其中对电测仪器仪表自校准的应用价值做出了强调。
在此基础上，以电测仪器数据采集卡自校准、电流源与电压源电测仪器自校准为切入点，阐述了电测仪器仪表自校准的常见方法。
关键词：电测仪器仪表；自校准；数据采集卡引言：自校准与外部校准是当前电测仪器仪表校准操作的两种主要方法，与外部校准方式相比，电测仪器仪表的自校准虽然在准确性方面略微有所欠缺，但是其不需要外部设备的支持、不需要任何外部连接，在电测仪器仪表内就可以自动完成，因此拥有更为理想的操作便捷性，值得重点探究。
一、电测仪器仪表自校准的主要表现分析在电测仪器仪表自校准的实践中，需要将关注重点集中在以下两项基础工作内容上，具体有：（1）全面、准确、深入分析电测仪器仪表的校准，了解其中的关键内容。
通常而言，电测仪器仪表的校准需要在相对特殊的环境下展开，设定有关条例、规章制度为基础内容，以此为参考测量分析电测仪器仪表，最终做出对电测仪器仪表是否存在误差现象的判断。
（2）对测量数据展开详细分析，判断其中是否存在问题，以此体现出对测量数据实效性、真实性的保证。
电测仪器仪表自校准可以完成对设备中可能存在问题的检测，为相应设备的持续性正常运行提供支持。
从这一角度来看，实施电测仪器仪表自校准的根本性目的在于，检验、查看设备运行中可能存在的问题，分析相应问题的成因、现实情况，并以此为基础生成差异性应对措施，完成设备优化调整，确保相应设备能够始终保持在正常运作的情况下。
自动化仪表设备的智能校准与故障诊断方法研究
自动化仪表设备的智能校准与故障诊断方法研究自动化仪表设备在工业生产中起到至关重要的作用，用于测量、控制和监控各种工艺参数。
为了保证仪表设备的准确性和可靠性，智能校准与故障诊断方法的研究成为了一个重要的课题。
本文将探讨一些常见的自动化仪表设备的智能校准与故障诊断方法。
一、智能校准方法1. 自动校准系统自动校准系统利用传感器和执行机构实现自动校准过程。
首先，通过传感器采集测量值和标准值，然后进行比较和计算，最后通过执行机构实现校准操作。
这种方法可以减少人为因素对校准结果的影响，提高校准的准确性和稳定性。
2. 无人监测校准系统无人监测校准系统是基于网络技术和远程监测技术的一种智能校准方法。
通过在仪表设备上安装传感器和通信模块，将采集到的测量数据实时传输到监测中心。
监测中心利用先进的算法对数据进行分析和判断，发现仪表设备的偏差和故障，并通过远程控制实现自动校准。
二、智能故障诊断方法1. 基于模型的故障诊断基于模型的故障诊断方法是将仪表设备的工作模型与实际工作状态进行比对，通过模型的分析和计算，确定设备是否存在故障，并确定故障的类型和位置。
这种方法需要根据设备的特性建立准确的工作模型，对实际工作数据进行实时监测和分析。
2. 数据驱动的故障诊断数据驱动的故障诊断方法是基于大数据和机器学习技术的一种智能化诊断方法。
通过采集仪表设备的工作数据，建立大数据平台进行数据挖掘和分析，通过机器学习算法对数据进行训练和学习，从而实现对设备故障的自动识别和诊断。
三、智能校准与故障诊断的应用智能校准与故障诊断方法在许多领域都有广泛的应用。
例如，在工业生产中，自动化仪表设备的智能校准与故障诊断可以提高生产过程的稳定性和可靠性，降低故障率和维修成本。
在交通运输领域，智能校准与故障诊断方法可以提高车辆的安全性和可靠性，减少事故的发生。
在医疗设备领域，智能校准与故障诊断可以确保医疗设备的准确性和稳定性，提高医疗服务的质量。
综上所述，智能校准与故障诊断方法在自动化仪表设备中的应用具有重要的意义。
电测仪器的自动校准技术创新
电测仪器的自动校准技术创新随着科技的快速发展，电测仪器在各个领域的应用越来越广泛。
电测仪器作为一种测量和监测电流、电压和电阻等电气参数的设备，其准确性和可靠性尤为重要。
为了确保电测仪器的准确性，传统上需要通过人工校准来保证仪器的精度。
然而，随着技术的进步和需求的增加，自动校准技术逐渐应运而生。
本文将介绍电测仪器的自动校准技术创新。
一、自动校准技术的背景和意义自动校准技术的出现是为了解决传统校准过程中的一系列问题。
传统的人工校准依赖于操作员的技术水平和经验，容易受到人为因素的影响，因此存在一定的误差。
而且，人工校准需要耗费大量的时间和人力资源，效率低下。
此外，传统的校准过程还需要频繁地进行，对实验室和生产线的生产计划产生了一定的限制。
因此，自动校准技术的出现具有重要意义。
二、自动校准技术的原理和方法1.传感器的自动校准传感器是电测仪器中的重要组成部分，其准确性对仪器整体性能的影响极大。
自动校准技术可以通过记录和分析传感器输出的测试数据，并与已知准确值进行比对，自动调整传感器的校准系数，以提高传感器的准确性。
2.内部校准电路的设计电测仪器中的内部校准电路可以实现对仪器中各个关键部件的校准。
通过内部校准电路的设计，可以实现自动校准的过程。
该电路通常由一组参考电阻和准确的电源电压组成，通过与待校准元件进行比较来进行校准。
3.自动化测试和校准软件自动化测试和校准软件是实现自动校准的关键。
通过编写合适的测试和校准程序，可以实现对电测仪器的自动测试和校准。
该软件可以进行数据获取、处理和分析，并根据设定的标准进行自动校准。
三、自动校准技术的优势和应用1.提高准确性和可靠性自动校准技术可以排除人为因素的干扰，提高校准的准确性和可靠性。
通过自动校准，可以降低测量误差，提高电测仪器的性能。
2.节省时间和人力资源相比传统的人工校准，自动校准技术可以省去大量的人为操作，节省时间和人力资源。
这有助于提高实验室和生产线的工作效率。

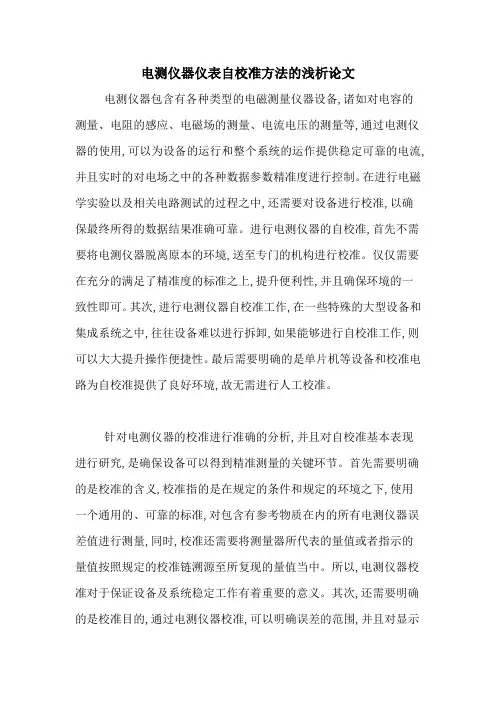

电测仪器仪表自校准方法的浅析论文
电测仪器仪表自校准方法的浅析论文电测仪器包含有各种类型的电磁测量仪器设备,诸如对电容的测量、电阻的感应、电磁场的测量、电流电压的测量等,通过电测仪器的使用,可以为设备的运行和整个系统的运作提供稳定可靠的电流,并且实时的对电场之中的各种数据参数精准度进行控制。
在进行电磁学实验以及相关电路测试的过程之中,还需要对设备进行校准,以确保最终所得的数据结果准确可靠。
进行电测仪器的自校准,首先不需要将电测仪器脱离原本的环境,送至专门的机构进行校准。
仅仅需要在充分的满足了精准度的标准之上,提升便利性,并且确保环境的一致性即可。
其次,进行电测仪器自校准工作,在一些特殊的大型设备和集成系统之中,往往设备难以进行拆卸,如果能够进行自校准工作,则可以大大提升操作便捷性。
最后需要明确的是单片机等设备和校准电路为自校准提供了良好环境,故无需进行人工校准。
针对电测仪器的校准进行准确的分析,并且对自校准基本表现进行研究,是确保设备可以得到精准测量的关键环节。
首先需要明确的是校准的含义,校准指的是在规定的条件和规定的环境之下,使用一个通用的、可靠的标准,对包含有参考物质在内的所有电测仪器误差值进行测量,同时,校准还需要将测量器所代表的量值或者指示的量值按照规定的校准链溯源至所复现的量值当中。
所以,电测仪器校准对于保证设备及系统稳定工作有着重要的意义。
其次,还需要明确的是校准目的,通过电测仪器校准,可以明确误差的范围,并且对显示值进行一定的修正,确保参考物质具有特性赋值。
由于电测仪器的校准操作是在一定的环境和特定的条件之下进行的过程,所以使用来确定输出值以及已知输入值之间的关系,是一个预定义的过程。
在当前的测量参考过程之中,电测仪器通过自校准,可以准确的测量出电阻值、电流、电压以及电容等参考数值。
如果相关数据和测试由外部进行提供,则外部的参考值是经过相关机构和部门进行准确校准和验证的,一般情况之下可以确保电测仪器的自校准具有较高的精准度,但是其便利性比较差。
电测仪器仪表自校准方法研究
电测仪器仪表自校准方法研究电测量仪器在当今社会发挥着非常重要的作用。
顾名思义，电测量仪器是一种电磁测量设备，如测量电磁场、测量电容、电阻、电流、电压等。
电测仪表在运行过程中能保持设备的稳定电流，从而影响整个系统装置的正确运行，并能准确控制电场中的数据参数。
因此，电测仪表是整机运行的主体。
电测仪器的自校准，使设备的校验更加简单方便。
如果使用手动校准，则必须执行一系列繁琐的过程，如拆卸设备和安装设备。
因此，电测仪为我国提供了一种更加方便、准确的测量方法。
标签：电测;仪器;自校准;方法电测量仪器包含各种类型的电磁测量仪器，如电容测量、电阻感应、电磁场测量、电流和电压测量等，它能为设备的运转和整个体系的運转供给稳定牢靠的电流，实时控制电场中各种数据参数的精度。
在电磁学实验及相关电路测验过程中，需求对设备进行校准，以确保终究数据成果精确牢靠。
电测仪器的自校准，不需求将电测仪器与原环境分开，送专门的校准组织进行校准。
只需在彻底满意精度规范的基础上，提高运用的方便性，确保环境的一致性。
其次，对电测仪器进行自校准。
在一些特殊的大型设备和集成体系中，拆卸设备往往很困难。
如果能进行自标定，能够大大提高操作的方便性。
最后需求清晰的是，单片机等设备和校准电路为自校准供给了良好的环境，因而不需要人工校准。
一、电测仪器校准的解说剖析在电磁场科学实验中，应对原电路进行相应的测验。
为了确保实验的终究效果和质量水平能够到达规范和要求，最基本的工作便是对电气测量仪器设备进行校准，以确保这些仪器设备的实验质量。
也便是说，在具体的施行中，只要确保仪器具有很好的精度，才干确保数据测量的精确性，为今后相关工作的顺畅施行打下良好的基础。
通过对实践情况的调查剖析能够看出，现阶段电测仪器的自校准并不杂乱，不需求按照传统做法拆除这些设备的相关部件，然后移送专业检测单位进行检测测验。
但是，在现在电测设备的实践运用中，往往存在许多问题，影响测量成果。
关于电测仪表自动检定技术的方法思考
关于电测仪表自动检定技术的方法思考【摘要】针对电力系统电测量仪表检定工作量大的情况，文章介绍了指针式仪表自动检定系统的组成、工作过程，数字式仪表装置自动检定系统中数据库、通讯、数据管理、主程序4个主要部分的功能和技术实现，电压监测仪自动检定过程的实现。
着重说明自动检定技术的应用有利于计量检定的科学管理和工作效率的提高。
【关键词】自动检定；指针式仪表；数字式仪表装置；电压监测仪随着科学技术的高速发展，电测量仪器也在不断地向数字化、智能化、高度集成化、可程控化、多功能化发展。
但是随着现代通讯技术的发展，许多仪器配备多种通讯接口，从外部用计算机可以对其进行控制和读数，这就为电测仪表的自动检定带来了契机[1，2]。
1、指针式仪表的自动检定按照JJG 124-2005《电流表、电压表、功率表及电阻表检定规程》的要求，电测量指示仪表的检定方法一般是通过一台标准源输出相应电量使指示仪表的指针指向某一刻度线，读取标准源的读数（一般化为格数）与指针指示的刻度值，并计算两个值之差，根据指示仪表的等级判断是否合格。
这样一套系统用来检定指示仪表。
成本过高，而且性能也不够稳定。
所以，现在指示仪表的检定一般采用半自动：取消成像系统，由人工来观察表针示值，手动调节标准源，使指针指示在某一刻度线上，以手动确认使系统进行下一个点的检定。
系统自动计算误差，判断是否合格，并出具报告。
2、数字式仪表装置的自动检定数字式仪表装置自动检定系统结构框图中最主要的部分可归纳为——控制源的输出，自动读取原始数据，所以其关键技术和难点是通讯方面，即对仪器实现程序控制。
随着科学技术的发展，同类型产品的通讯协议也在不断改进，在控制装置输出这一块就相对较复杂。
2.1数据库的应用。
为了使系统具有高的扩展性和可移植性，使程序不会因修改仪表类型或修改测试参数而需要重新编码，就要充分利用数据库的优越性，将各种型号仪器的程控命令、测试参数都存储于数据库中而非固化在程序流程中.使系统的数据部分与测试部分独立运作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电测仪器仪表自校准方法探析
电测仪器包含的内容相对较广，有电阻，电感，电压等等。
这些仪器可以为系统的运行提供相对稳定的环境，其中包括稳定的电流和电压。
除此之外，还应该对整个仪器和设备进行有效的校准，进而得出科学的结果。
对仪器进行校准是计量学范畴的相关概念，需要通过实物来进行比较分析，同时保证测量值的准确性。
仪表的自校准就是在不采取其他的校准仪器的情况下，可以自行地进行校准。
还可以有效的降低误差。
保证仪器应用和环境相符合。
1 校准的含义以及自校准
校准工作从其涵义上来看，主要可以从两个方面来探讨。
首先是在设定的条件下，应用相应的参考数据和参考物质来对测量的器具进行赋值处理，同时保证将误差控制在一定的范围内。
其次，是以测量器上的相关数值为参照，采用校准链的方式来对标准的量值进行规范处理。
校准工作的进行主要是为了保证电测仪器仪表在实际的应用中体现出一定的准确性。
具体来说，要将测量值的误差进行有效的控制，将其控制在允许的范围内。
同时根据标值来对原有的数值进行修正，同时还要对相关的物质进行赋值处理。
总而言之，就是要保证测量值具有一定的准确性。
校准方式的应用主要是根据单片机的工作原理来进行自动校准，这样可以将误差控制在一定的范围内，而且可以应用已经测定的参考值来对整个店里系统进行有效的控制。
同时还需要对不符合仪器仪表工作要求的数值进行改进和修正。
具体来说，自校准流程见图1。
从图1中可以看出，在进行仪器仪表自校准工作中，虽然也受到一些外部因素的影响，但是影响程度不是很大。
和标准的电压，电流以及电阻等因素影响也相对较小。
主要是由于一些参考值都经过专业的检测部门进行校验，可见在实际的工作中，校验工作人员只需要对
自校准过程中的稳定性进行有效的控制和分析，实现校准的自动化。
进而得到最佳的校准参数。
2 仪器仪表自校准的意义
在进行电磁学实验以及相关电路测试的过程之中，还需要对设备进行校准，以确保最终所得的数据结果准确可靠。
进行电测仪器的自校准，首先不需要将电测仪器脱离原本的环境，送至专门的机构进行校准。
仅仅需要在充分的满足了精准度的标准之上，提升便利性，并且确保环境的一致性即可。
其次，进行电测仪器自校准工作，在一些特殊的大型设备和集成系统之中，往往设备难以进行拆卸，如果能够进行自校准工作，则可以大大提升操作便捷性。
3 数据采集卡自校准举例
在进行电测仪器仪表自校准的过程中可以看出，数据采集卡很容易受到时间、温度以及电气仪表元器件等因素的影响。
在其中一个因素出现变化的过程中都会对相关的测量数值产生严重的影响。
因此，对其进行有效的校准和测量具有一定的可行性和必然性。
虽然校准的过程相对比较简单，但是也需要按照相关的驱动软件来进行。
测量工作中，需要将标准的数值和已经测量的数值进行比较，进而得到标注的补偿参数。
从具体的校准过程可以从一下几个方面进行分析和探讨：首先，在设备的内部进行标准电压的连接，要尽量连接到板卡的每个通道上，将相应的电压和电流的数值进行记录，为以后的对比和分析做好准备。
其次，需要进行增值设置，对已储存的电压进行调整。
然后通过精密的计算得到最佳的校准系数，然后将其存入到相关的储存设备中。
需要注意的是，在实际的工作中，要尽量降低校准的难度，在不改变测量环境和测量标准的前提下保证测量的精度。
同时还需要将对参考电压进行有效的设置，同时尽量保证测量的精密程度。
相关的工作人员，需要对仪器设备测量的核心问题进行有效的控制，其中包括环境和标准的电路特点。
4 电压源自校准举例
在实际的电压源自校准工作中可以看出，无论是电压源还是电流源所体现出的特殊性都比较突出。
电学设备在校准的过程中涉及到的参考标准不允许在设计的内部进行集成，主要是为了提升电压源和电流源的应用意义。
对电流源、电压源的校准，常采用电位差计进行，与外部参考源进行比较从而实现校准。
此时的自校准可以理解为“自动校准”。
自校准设计的目的是能通过单片机等嵌入式芯片、继电器、电机等控制手段，对电压源、电流源实现自动校准。
下面以电压源的自校准为例进行分析。
如图2所示为改进的具有自动校准功能的电位差计校准电路图。
校准时，双刀双掷开关KM由继电器KM控制，继电器由单片机输出信号进行控制。
首先，单片机A/D输出放大后控制继电器，使开关KM与标准参考电压Es连接，检流计G的电流信号由D/A输入单片机。
单片机控制电机驱动R′滑动。
检流计G信号不为零时，电机持续运动，直到检流计电流为0时停止，此时，记录下变阻器R的位置RL1。
单片机控制KM与Ex（Ex为待校准电压源）连接，切换控制电机带动滑动变阻器R运动，直到G再次为0，记录此时的变阻器位置为RL2。
然后，单片机计算得到Ex=（RL2/RL1）Es，与被测电压源Ex 的标称值进行比较，得到该被测电压源校准后的真实值。
结束语
自校准仪器仪表，实际上是将传统的人工比对校准的方式，用单片机等嵌入式控制系統和相应的校准控制电路加以替代，实现校准的自动化。
自校准不仅能提高校准的便利性，也大大提高的仪器仪表的测量精度，使其能在各种不便于实验室校准的工况下，进行现场自动校准。
在SI单位溯源基准不断地被各种物理常数所代替的今天，不久的将来，必定可以根据这些物理单位，随时随地地建立起各种参考基准，并将这些参考基准集成在各种仪器仪表中，真正实现仪器仪表的精确自校准。
