北京万寿寺中学物理光现象实验章末练习卷(Word版 含解析)
北师大版八年级上册物理 光现象实验章末练习卷(Word版 含解析)

一、初二物理光现象实验易错压轴题(难)1.如图所示是“探究平面镜成像特点”的实验装置.(1)在此实验中,用玻璃板代替平面镜的目的是______;选取两支完全相同的蜡烛是为了比较像与物的______关系.(2)此实验最好在_____(选填“较亮”或“较暗”)的环境中进行,观察到的效果会更好些.(3)移开蜡烛B.在其原来位置放一光屏,光屏上无法呈现蜡烛的像,说明平面镜成的是______像.【答案】便于确定像的位置大小较暗虚【解析】(1)为了确定像的位置,让蜡烛A的像和蜡烛B重合,既能观察到A蜡烛像的同时,也能观察到B蜡烛,实验中要使用透明的玻璃板;选用大小相同的两个蜡烛,是为了用蜡烛B代替蜡烛A,来比较物像的大小. (2)因蜡烛是点燃的,所以适合在较黑暗的环境下才可看清蜡烛的像. (3)因为光屏只能接收实像,不能接收虚像,光屏不能接收到蜡烛A的烛焰的像,所以说明平面镜成的像是虚像.点睛:研究平面镜成像特点时,确定像的位置是关键.像的位置用蜡烛B与蜡烛A的像重合来确定.实验中既能看到物体A的像,又能看到蜡烛B,要采用透明的玻璃板;研究物像的大小采用的是等效替代法,把蜡烛A的大小用蜡烛B来代替;当实验环境光线较暗时,实验现象会更加明显.2.小军在做“探究平面镜成像的特点”的实验,如图(1)应选择_____(选填“明亮”“黑暗”)的环境;(2)实验时应选择较薄的玻璃板代替平面镜来研究平面镜成像的特点,优点在于既能看到A的像,又能看到后面的蜡烛B,其原理为_____A.两者都是光的反射形成的B.前者是光的反射形成的,后者是光的直线传播形成的C.两者都是光的折射形成的D.前者是光的反射形成的,后者是光的折射形成的(3)小军选用了两只大小完全一样的蜡烛,在玻璃板前点燃蜡烛A,拿未点燃的蜡烛B竖直在玻璃板后面移动,人眼一直在玻璃板的前侧观察,直至蜡烛B与蜡烛A的像完全重合.这种确定像与物大小的方法是_____.(选填“控制变量法”或“等效替代法”).(4)移去蜡烛B,在其原来位置上放置一块光屏,光屏上_____(选填“不能”“能”)呈现蜡烛的像,这说明平面镜所成的像是_____(选填“虚”或“实”)像.(5)小军把玻璃板沿直线MN向右平移一段距离,在此过程中,蜡烛A的像_____(选填“会”或“不会”)向右平移.(6)实验中多次改变蜡烛A的位置,是为了多次实验_____(选填“寻找普遍规律”“求平均值减小误差”).(7)实验中,看到点燃的蜡烛通过玻璃板成两个像,其中距离观察者较远的像较_____(选填“亮”或“暗”);如果实验采用厚玻璃板,观测到蜡烛A通过玻璃板在不同的位置成两个清晰像,且测得两个像之间的距离为0.8cm,则玻璃板的厚度为_____cm.【答案】黑暗 D 等效替代法不能虚不会寻找普遍规律暗 0.4【解析】(1)应选择在黑暗的环境进行实验,像看起来更清晰。
2023-2024学年初中物理北京课改版八年级下第8章 光现象单元测试(含答案解析)

2023-2024学年北京课改版初中物理单元测试学校:__________ 班级:__________ 姓名:__________ 考号:__________注意事项:1.答题前填写好自己的姓名、班级、考号等信息;2.请将答案正确填写在答题卡上;一、选择题(本大题共计7小题,每题3分,共计21分)1.如图所示的某款自行车,座椅后连接的微型投影仪可以将“直行”、“停止”和“右转弯”等提示信号,投射到骑行者的后背上,因其独特的安全设计备受人们的青睐.关于这款自行车,下列说法错误的是()A. 光从投影仪的镜头到骑行者后背之间是沿直线传播的B. 骑行者后背上所成的像是正立放大的实像C. 投影仪的镜头到骑行者后背的距离大于2倍的镜头焦距D. 从骑行者背后不同方向都能看见所成的像,是因为光发生了漫反射【答案】B【解析】解: A.光在同种均匀介质中沿直线传播,则光从投影仪的镜头到骑行者后背之间是沿直线传播的,故 A正确;BC.座椅后连接的微型投影仪的镜头是凸透镜,将转弯、停止等提示信号投射到骑行者的后背上(后背相当于屏幕),成的像是倒立、放大的实像;据凸透镜成像的规律可知,物体应该处于1倍焦距和2倍焦距之间,像成在2倍焦距以外,所以此时投影仪的镜头到骑行者后背的距离大于镜头焦距的二倍,故 B错误、 C正确;D.从骑行者背后不同方向都能看见所成的像是因为光发生了漫反射,故 D正确.本题选错误的,故选 B.2.下列说法中不正确的是()A. 黑板表面越平滑,字就越看得清,漫反射的效果越好B. 黑板反光看不清黑板上的字,这是由于光的镜面反射C. 无论是漫反射还是镜面反射,它们都遵守反射定律D. 我们能从不同方向看清黑板上的字,这是由于光的漫反射【答案】A【解析】解: A.黑板表面越平滑,产生镜面反射,字就看得模糊不清,故 A错误;B.黑板反光看不清黑板上的字,这是由于黑板表面光滑,发生镜面反射,故 B正确;C.无论是漫反射还是镜面反射,它们都遵守反射定律,故 C正确;D.我们能从不同方向看清黑板上的字,这是由于光照射到黑板表面发生了漫反射,故D正确.本题选错误的,故选 A.3.关于以下四种光学仪器的成像情况说法正确的是()A. 放大镜成正立放大的实像B. 照相机成倒立缩小的实像C. 潜望镜成正立缩小的虚像D. 幻灯机成正立放大的实像【答案】B【解析】 A 、放大镜成正立放大的虚像,所以A说法错误;B、照相机成倒立缩小的实像,所以B说法正确;C 、潜望镜属于平面镜成像,成正立等大的虚像,所以C说法错误;D、幻灯机成倒立放大的实像,所以D说法错误。
北师大版八年级物理上册 光现象实验章末练习卷(Word版 含解析)

一、初二物理光现象实验易错压轴题(难)1.在“探究平面镜成像的特点”实验中,小明用玻璃板、相同的两个棋子A及B、刻度尺、橡皮泥、白纸等器材进行实验,如图所示.(1)实验时玻璃板应该__________放置在水平桌面上.(2)实验器材选择相同的两个棋子A、B,其目的是为了___________________.(3)为了说明平面镜中所成的像是实像还是虚像,应采取的具体操作步骤是:____________;直接观察白纸,可发现_____________,所以,平面镜所成的像为_____________像.(4)小明在实验过程中,让玻璃板沿OO'轴(玻璃板与桌面的接触部分)方向水平向右移动,结果他发现镜中的像相对于A_________移动(选填“向右”.“向左”或“不”);他又将玻璃板绕OO'轴转向自己,发现镜中的像__________(选填“转向自己”、“转离自己”或“不动”).【答案】竖直比较像和物的大小移去棋子B,在B处放置一白纸像不能成在白纸上虚不转向自己【解析】【分析】(1)像与物关于玻璃板对称,玻璃板的摆放角度要能够使后面的棋子与前面棋子的像完全重合;(2)实验中让A棋子与B棋子完全相同,B又与A的像完全重合,结果就可以得出A的像与A大小相同的结论;(3)平面镜所成的像不是实际光线会聚成而,所成的像是虚像,用光屏接收不到,只能用眼睛观察;(4)平面镜成像特点是:物体在平面镜中成虚像,物像大小相等,物像连线与镜面垂直,物像到平面镜的距离相等,据此判断像的变化。
【详解】(1)平面镜成像时,像与物关于玻璃板对称,如果玻璃板不竖直,则后面的棋子与前面棋子的像不在同一高度上,所以怎样操作都不会重合的,也就无法比较像与物的大小关系,故实验时玻璃板应该竖直放置在水平桌面上;(2)实验器材选择相同的两个棋子A、B,其目的是为了比较像与物的大小关系;(3)为了说明平面镜中所成的像是实像还是虚像,可以将白纸竖直放在蜡烛B处,移开蜡烛B,观察像能否成在白纸上(或白纸上有没有像);若像不能成在白纸上(或白纸上没有像);则说明平面镜所成的像为虚像;若像能成在白纸上(或白纸上有像);则说明平面镜所成的像为实像;(4)当镜子沿00′轴(玻璃板与桌面的接触部分)方向水平向右移动时,由于像与物关于镜面是对称的,镜子在竖直方向上没有发生变化,所以镜中的像相对于A不移动;当镜子绕OO′向人转动时,像也向人的方向转动,如图:2.小明利用如图甲所示的实验器材,做“探究平面镜成像的特点”实验:(1)小明用玻璃板代替平面镜的目的是__________;(2)小明在玻璃板的前面放一支点燃的蜡烛A,还要在玻璃板的后面放一支没有点燃的蜡烛B,对蜡烛A和B的要求是_____,这是为了比较_____;实验中点燃蜡烛A的目的是__________;(3)小明完成实验后,在老师的帮助下对上述实验进行了改进,如图乙所示,他将右侧贴有半透膜的玻璃板用夹子固定在量角器上,把形如“7”的未点燃的生日蜡烛C、D分别插在铺有方格纸的泡沫板的a、b处,透过普通玻璃看不到蜡烛C清晰的像,透过贴膜玻璃能看到蜡烛D清晰的像,他透过贴膜玻璃能看到蜡烛D清晰的像是因为__________;(4)请你说出实验改进后的优点(至少说出两点)∶_______________。【答案】便于确定像的位置完全相同像与物的大小使蜡烛A的像更清晰贴膜玻璃前光线暗一些便于探究像和物与平面镜的位置关系;便于比较物与像的大小【解析】【分析】【详解】(1)[1]在“探究平面镜成像的特点”实验中,为了便于确定像的位置以及方便观察像,用透明的玻璃板替代平面镜完成实验。
最新北师大版八年级物理上册 光现象实验章末练习卷(Word版 含解析)

一、初二物理光现象实验易错压轴题(难)1.如图所示,是小明在“探究平面镜成像的特点”的活动中所选用的器材和活动过程.(1)在探究活动中为便于观察,该实验最好在______(选填“较明亮”或“较黑暗”)环境中进行.(2)小明在玻璃板的前面放一支点燃的蜡烛A,还要在玻璃板的后面放一支没有点燃的蜡烛B,对蜡烛A和B的要求是_____,这是为了_____.这种确定像与物大小的方法是______.(选填“控制变量法”或“等效替代法”)(3)在寻找蜡烛像的位置时,眼睛应该在蜡烛______(填“A”或“B”)这一侧观察,如果小明无论怎样调节后面的蜡烛,都不能与蜡烛的像重合,请你推测可能的原因是_____________.(4)小明用跳棋代替点燃的蜡烛进行实验,但看不清跳棋的像,请你帮想个办法看清跳棋的像:____.(5)实验时在玻璃板前面放置一支点燃的蜡烛,再拿没有点燃的相同蜡烛在玻璃板后面移动,直到跟前面那支蜡烛的像______,若用光屏替换玻璃板后面的蜡烛,在玻璃板后面观察光屏,______观察到玻璃板前点燃蜡烛的像(选填“能”、“不能”).说明平面镜成的是______(选填“虚”或“实”)像.(6)在实验中用平板玻璃代替平面镜,主要是利用玻璃透明的特点,便于_______;如果有3mm厚和2mm厚的两块玻璃板,应选择______mm厚的玻璃板做实验.(7)为了让右座的同学也能够看清蜡烛的像,小明只将玻璃板向右平移,则蜡烛像的位置______(选填“向右移动”、“向左运动”或“不变”).(8)实验中,看到点燃的蜡烛通过玻璃板成两个像,其中距离观察者较远的像较______(填“亮”或“暗”).远处的像是来自于蜡烛的入射光经过玻璃板______(只有一个选项正确,将正确选项的字母填在横线上).A.一次反射、一次折射形成的B.两次反射、一次折射形成的C.一次反射、两次折射形成的D.两次反射、两次折射形成的【答案】较黑暗大小相同比较物与像的大小等效替代法 A 玻璃板与水平面不垂直,成的像不在水平位置用手电筒照亮跳棋重合不能虚对比蜡烛A的像与蜡烛B 的大小2不变暗 C【解析】【详解】(1)[1]该实验最好在较黑暗环境中进行,这样蜡烛的像才会比较清晰;(2)[2][3][4]对蜡烛A和B的要求是大小相同,这是为了比较物与像的大小,通过比较像与蜡烛B的大小,从而比较像与蜡烛A的大小;这种确定像与物大小的方法是等效替代法;(3)[5][6]在寻找蜡烛像的位置时,眼睛应该在蜡烛A这一侧观察,这样才能看到蜡烛A的像;如果小明无论怎样调节后面的蜡烛,都不能与蜡烛的像重合,这种情况可能是玻璃板与水平面不垂直,成的像不在水平位置;(4)[7]用手电筒照亮跳棋,这样跳棋反射的光更多,所成的像更明显;(5)[8][9][10]实验时在玻璃板前面放置一支点燃的蜡烛,再拿没有点燃的相同蜡烛在玻璃板后面移动,直到跟前面那支蜡烛的像重合;若用光屏替换玻璃板后面的蜡烛,在玻璃板后面观察光屏,不能观察到玻璃板前点燃蜡烛的像;说明平面镜成的是虚像;(6)[11][12]在实验中用平板玻璃代替平面镜,主要是利用玻璃透明的特点,可以看到玻璃后面的蜡烛,便于对比蜡烛A的像与蜡烛B的大小;应选择2mm厚的玻璃板做实验,这是因为比较厚的玻璃板会出现明显的两个像,影响实验效果;(7)[13]小明只将玻璃板向右平移,则蜡烛像的位置不变,这是因为根据平面镜成像规律,物体的位置不变,那么所成的像位置也不变;(8)[14][15]实验中,看到点燃的蜡烛通过玻璃板成两个像,其中距离观察者较远的像较暗,这是因为入射光线在玻璃板第一个面发生反射和折射时,光线强度就已减弱,折射光线又作为入射光线在第二个面发生反射和折射时,光线强度又减弱了,此时第二个反射光线在第一个面又作为入射光线发生反射和折射,这个折射光线所成的虚像距离观察者较远,同时光线强度比较弱,所以像较暗;由上述可知,远处的像是来自于蜡烛的入射光经过玻璃板一次折射、然后一次反射,最后一次折射形成的,所以说远处的像是来自于蜡烛的入射光经过玻璃板一次反射、两次折射形成的,故选C.2.某物理兴趣小组的同学用如图甲所示的装置来研究水的沸腾。

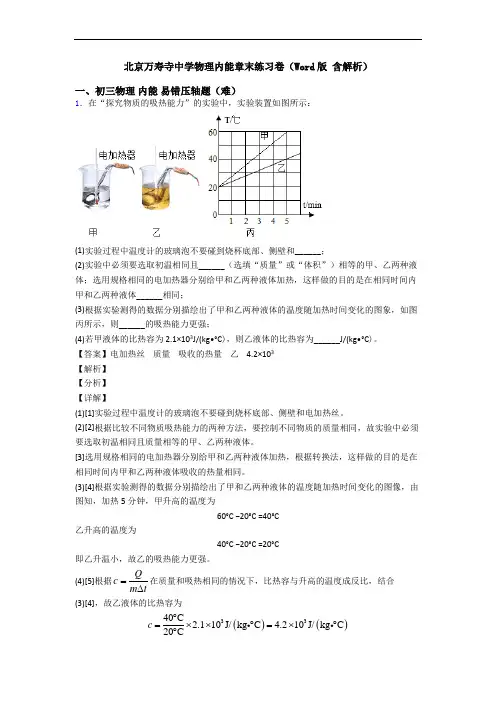

北京万寿寺中学物理内能章末练习卷(Word版 含解析)

北京万寿寺中学物理内能章末练习卷(Word 版 含解析)一、初三物理 内能 易错压轴题(难)1.在“探究物质的吸热能力”的实验中,实验装置如图所示:(1)实验过程中温度计的玻璃泡不要碰到烧杯底部、侧壁和______;(2)实验中必须要选取初温相同且______(选填“质量”或“体积”)相等的甲、乙两种液体;选用规格相同的电加热器分别给甲和乙两种液体加热,这样做的目的是在相同时间内甲和乙两种液体______相同;(3)根据实验测得的数据分别描绘出了甲和乙两种液体的温度随加热时间变化的图象,如图丙所示,则______的吸热能力更强;(4)若甲液体的比热容为2.1×103J/(kg•°C ),则乙液体的比热容为______J/(kg•°C )。
【答案】电加热丝 质量 吸收的热量 乙 4.2×103 【解析】 【分析】 【详解】(1)[1]实验过程中温度计的玻璃泡不要碰到烧杯底部、侧壁和电加热丝。
(2)[2]根据比较不同物质吸热能力的两种方法,要控制不同物质的质量相同,故实验中必须要选取初温相同且质量相等的甲、乙两种液体。
[3]选用规格相同的电加热器分别给甲和乙两种液体加热,根据转换法,这样做的目的是在相同时间内甲和乙两种液体吸收的热量相同。
(3)[4]根据实验测得的数据分别描绘出了甲和乙两种液体的温度随加热时间变化的图像,由图知,加热5分钟,甲升高的温度为60°C −20°C =40°C乙升高的温度为40°C −20°C =20°C即乙升温小,故乙的吸热能力更强。
(4)[5]根据Qc m t=∆在质量和吸热相同的情况下,比热容与升高的温度成反比,结合(3)[4],故乙液体的比热容为()()3340C 2.110J/kg C 4.210J/kg C 20Cc ︒=⨯⨯︒=⨯︒︒2.在探究“冰熔化时温度的变化规律”的实验中。
北师大版八年级物理上册 光现象实验章末训练(Word版 含解析)

一、初二物理光现象实验易错压轴题(难)1.在“探究平面镜成像的特点”实验中,小明用玻璃板、相同的两个棋子A及B、刻度尺、橡皮泥、白纸等器材进行实验,如图所示.(1)实验时玻璃板应该__________放置在水平桌面上.(2)实验器材选择相同的两个棋子A、B,其目的是为了___________________.(3)为了说明平面镜中所成的像是实像还是虚像,应采取的具体操作步骤是:____________;直接观察白纸,可发现_____________,所以,平面镜所成的像为_____________像.(4)小明在实验过程中,让玻璃板沿OO'轴(玻璃板与桌面的接触部分)方向水平向右移动,结果他发现镜中的像相对于A_________移动(选填“向右”.“向左”或“不”);他又将玻璃板绕OO'轴转向自己,发现镜中的像__________(选填“转向自己”、“转离自己”或“不动”).【答案】竖直比较像和物的大小移去棋子B,在B处放置一白纸像不能成在白纸上虚不转向自己【解析】【分析】(1)像与物关于玻璃板对称,玻璃板的摆放角度要能够使后面的棋子与前面棋子的像完全重合;(2)实验中让A棋子与B棋子完全相同,B又与A的像完全重合,结果就可以得出A的像与A大小相同的结论;(3)平面镜所成的像不是实际光线会聚成而,所成的像是虚像,用光屏接收不到,只能用眼睛观察;(4)平面镜成像特点是:物体在平面镜中成虚像,物像大小相等,物像连线与镜面垂直,物像到平面镜的距离相等,据此判断像的变化。
【详解】(1)平面镜成像时,像与物关于玻璃板对称,如果玻璃板不竖直,则后面的棋子与前面棋子的像不在同一高度上,所以怎样操作都不会重合的,也就无法比较像与物的大小关系,故实验时玻璃板应该竖直放置在水平桌面上;(2)实验器材选择相同的两个棋子A、B,其目的是为了比较像与物的大小关系;(3)为了说明平面镜中所成的像是实像还是虚像,可以将白纸竖直放在蜡烛B处,移开蜡烛B,观察像能否成在白纸上(或白纸上有没有像);若像不能成在白纸上(或白纸上没有像);则说明平面镜所成的像为虚像;若像能成在白纸上(或白纸上有像);则说明平面镜所成的像为实像;(4)当镜子沿00′轴(玻璃板与桌面的接触部分)方向水平向右移动时,由于像与物关于镜面是对称的,镜子在竖直方向上没有发生变化,所以镜中的像相对于A不移动;当镜子绕OO′向人转动时,像也向人的方向转动,如图:2.如图小明站在地铁站台,他透过玻璃板制成的屏蔽门,可以看到车道另一侧竖直墙壁上的广告牌,及自己在玻璃屏蔽门后面的虚像.小明根据该现象设计了在站台上粗测玻璃屏蔽门到车道另一侧广告牌之间距离d的实验,实验步骤如下,请完成相关内容。
光现象测试题及答案。doc(K12教育文档)

光现象测试题及答案。
doc(word版可编辑修改)编辑整理:尊敬的读者朋友们:这里是精品文档编辑中心,本文档内容是由我和我的同事精心编辑整理后发布的,发布之前我们对文中内容进行仔细校对,但是难免会有疏漏的地方,但是任然希望(光现象测试题及答案。
doc(word版可编辑修改))的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈,这将是我们进步的源泉,前进的动力。
本文可编辑可修改,如果觉得对您有帮助请收藏以便随时查阅,最后祝您生活愉快业绩进步,以下为光现象测试题及答案。
doc(word版可编辑修改)的全部内容。
光现象测试题(时间:45分钟)一、填空题1、小明在斜阳下会有影子是由于造成的2、一束光从空气中斜射到水面时,有一部分光被反射回空气,这种现象叫做,还有一部分光进入水中,光线发生偏折,这种现象叫做光的,这两个现象是同时发生的.3、当光线垂直于反射面的方向入射时,反射角为,此时反射光线和入射光线,但方向4、当入射角为时,入射光线与反射光线间的夹角为90º;若入射光线和镜面夹角由40º增大到90º,则反射角将从变化到5、池中水的深度是2m,月球到地球的距离为3。
8×108km,月球在池中水的像到水面的距离是6、全班同学都能看到讲桌上的物体,这是由于光在物体表面发生________的缘故.7、小明身高为1.5m的立于平面镜前2m前,则小明像高为________m.如果小明向前走了1m,则像高变为m.8、如图所示,空杯底部放一枚分币,移动杯子,使眼睛刚刚看不到分币,保持眼睛和杯子的位置不变,慢慢向杯子里倒水,随着水面升高,将会看到_____,这是由于光线由水斜射入空气时,折射角入射角.9、光线垂直射向镜面,若镜面旋转20º,则反射光线与入射光线的夹角为二、判断题1、如果入射光线与平面镜的夹角为30º,则入射角等于30º( )2、小红早晨起床照镜子,她在镜子中看到的像是虚像( )3、影子的成因是光的反射形成的()4、小红早晨起来照镜子,她离镜子多远,镜子中的像就离她多远()5、光发生折射时,入射角一定大于折射角( )6、光从一种介质垂直进入到另一种介质中,光的传播方向不变()三、选择题1、入射光线与平面镜的夹角成55º,若转动平面镜,使入射角增大5º,则入射光线和反射光线的夹角是()A、70ºB、75ºC、80ºD、60º2、检查视力时,人与视力表间的距离应为5m,现在由于房间太小而在对面墙上挂一平面镜,且视力表到镜子的距离为3m,那么检查视力( )A、人应面向镜子,且人与镜的距离为2mB、人应面向镜子,且人与镜的距离为2。
2022-2023学年北京各地八年级物理期末试题汇总——光现象练习题(含答案)

2022-2023学年北京各地八年级物理期末试题汇总—光现象练习题一、单选题1.(2022·北京海淀·八年级期末)北京故宫建成于明永乐十九年(1421年),被世界五大宫之首。
在图所示与故宫有关的四种光现象中,与光的折射有关的是()A.故宫午门雁翅楼在水中形成的倒影B.日光下故宫日晷晷针形成的影子C.故宫东华门在汽车后视镜里形成的像D.雨后在故宫角楼的上空形成的彩虹2.(2022·北京朝阳·八年级期末)“坐井观天”这一成语是用来比喻或讽刺眼界狭窄或学识肤浅之人。
图所示的是一只在井中(没有水)的青蛙。
关于该成语的光路解释正确的是()A.B.C.D.3.(2022·北京西城·八年级期末)位于北京延庆的塔式太阳能热发电站,是由我国自主设计与建造的亚洲座兆瓦级规模的塔式太阳能热发电站。
塔式热发电系统的一项关键技术如图所示,发电站安装有许多定日镜(即平面镜),每一个定日镜都由自动跟踪太阳光装置,以便准确的将太阳光反射后会聚到高塔顶部的接收器上。
假设有一束太阳光最初沿图中的AO方向照射到定日镜M上,反射光沿OB方向射到接收器上,一段时间后,这束太阳光在纸面内沿着逆时针方向转过30°后照射到定日镜M上的O点,若想让其反射光仍沿OB方向射向接收器,则定日镜M将以O点为轴()A.沿逆时针方向转过15°B.沿逆时针方向转过30°C.沿顺时针方向转过15°D.沿顺时针方向转过30°4.(2022·北京石景山·八年级期末)小明站在平面镜前3m处时能看到自己在镜中的像,当他向平面镜靠近2m后,小明在平面镜中的像A.离镜面1m,像的大小没有变B.离镜面1m,像变大C.离镜面2m,像的大小没有变D.离镜面2m,像变大5.(2022·北京大兴·八年级期末)洋洋老师将一束绿光自右向左斜射入糖水中,发现光束在糖水中发生了弯曲(如图所示),他将糖水搅拌后再将绿光斜射入糖水中,发现光束在糖水中的传播路径是直线。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
一、初二物理光现象实验易错压轴题(难)1.如图所示是“探究平面镜成像特点”的实验装置.(1)在此实验中,用玻璃板代替平面镜的目的是______;选取两支完全相同的蜡烛是为了比较像与物的______关系.(2)此实验最好在_____(选填“较亮”或“较暗”)的环境中进行,观察到的效果会更好些.(3)移开蜡烛B.在其原来位置放一光屏,光屏上无法呈现蜡烛的像,说明平面镜成的是______像.【答案】便于确定像的位置大小较暗虚【解析】(1)为了确定像的位置,让蜡烛A的像和蜡烛B重合,既能观察到A蜡烛像的同时,也能观察到B蜡烛,实验中要使用透明的玻璃板;选用大小相同的两个蜡烛,是为了用蜡烛B代替蜡烛A,来比较物像的大小. (2)因蜡烛是点燃的,所以适合在较黑暗的环境下才可看清蜡烛的像. (3)因为光屏只能接收实像,不能接收虚像,光屏不能接收到蜡烛A的烛焰的像,所以说明平面镜成的像是虚像.点睛:研究平面镜成像特点时,确定像的位置是关键.像的位置用蜡烛B与蜡烛A的像重合来确定.实验中既能看到物体A的像,又能看到蜡烛B,要采用透明的玻璃板;研究物像的大小采用的是等效替代法,把蜡烛A的大小用蜡烛B来代替;当实验环境光线较暗时,实验现象会更加明显.2.学习小组用图甲所示的圆柱形纸质套筒做“探究小孔成像规律”的实验,发现像的大小不同,亮度也不一样.(1)关于像的亮度与哪些因素有关,他们提出以下猜想:猜想1:与小孔到光屏的距离有关;猜想2:与小孔的形状有关;猜想3:与小孔的大小有关.①类比利用太阳光测凸透镜焦距时,光屏从焦点处远离透镜过程中,光斑越大越暗的现象,可判断猜想1是_________的.②验证猜想2时,固定烛焰、纸筒和光屏的位置,更换使用如图乙所示的三个小孔进行实验,分别观察比较所成像的亮度.他们实验中存在的问题是______________________.③为验证猜想3,固定烛焰、小孔和光屏位置,只改变圆孔直径,观察到的现象如下表.实验现象表明:在小孔成像清晰时,_____________________.(2)学习小组对像的清晰度与亮度问题作进一步探究.①在纸筒底部中心开一小孔a,又在a上下等距的位置再开两个小孔b、c,光屏上观察到三个像.在b、c两孔处放置两相同的三棱镜,移动光屏到图丙位置时,光屏上只出现一个清晰的更亮的像.则b、c两小孔处三菱镜放置的方式可能是________.②他们设想在b、c两孔之间再开若干个小孔,并在小孔处放置棱镜,所成的像都与b、c 两孔处三棱镜所成的像重合,则光线通过这些棱镜的偏折程度比通过b、c两孔处三棱镜的要________(选填“大”或“小”).③若开一个大孔,并在大孔处放一合适的凸透镜替代上述所有棱镜后,恰能在图丙位置光屏上呈现清晰的像,则此像是_______的倒立实像;若只用a孔替代凸透镜,在图丙位置光屏上所成的像与该透镜所成的像相比,像的亮度________,像的大小_________.【答案】正确没有控制小孔的大小相等小孔越大亮度越亮 C 小缩小更亮相等【解析】【详解】(1)①根据题意知道,当光屏从焦点处远离透镜过程中,出现光斑越大越暗的现象,则说明像的亮度与小孔到光屏的距离有关,故可判断猜想1是正确的;②要探究像的亮度与小孔的形状的关系,则需要控制孔的大小不变,只改变形状,而图乙中即改变了孔的形状,没有改变孔的大小,所以,此过程中存在的问题是:没有控制小孔的大小相等;③分析表格的实验数据知道:在小孔成像清晰时,小孔越大,像的明亮程度越亮;(2)①三棱镜具有偏折光的能力,要想使光都会聚在光屏中心的位置,则在bc两处放置的三棱镜的方式可能是凸透镜的形状,即图C的形状;②在b、c两孔之间再开若干个小孔,并在小孔处放置棱镜,此装置类似凸透镜,过光心时传播方向不变,越靠近光心的光线偏折程度的越小,故则光线通过这些棱镜的偏折程度比通过b、c两孔处三棱镜的要小;③根据图知,物距大于像距,可以判断出此时凸透镜成的是一个倒立缩小的实像,因为凸透镜和小孔都成倒立缩小的实像,像距和物距相等,所以像的大小是相等的,因为入射到凸透镜上的光数量较多,经凸透镜折射后,经过的像点的光线多,所以看起来亮一些(2)①因为凸透镜对光线有会聚作用,三棱镜具有偏折光的能力,所以,要想使光都会聚在光屏中心的位置,则在bc两处放置的三棱镜的方式应是凸透镜的形状,即图C所示的形状。
②根据题意知道,在b、c两孔之间再开若干个小孔,并在小孔处放置棱镜,此装置类似凸透镜,由于过光心时传播方向不变,越靠近光心的光线偏折程度的越小,所以光线通过这些棱镜的偏折程度比通过b、c两孔处三棱镜的要小些。
③由图知道,此时物距大于像距,所以此时凸透镜成的是一个倒立缩小的实像,由于像的大小由物距和像距共同决定,物距和像距都不变,像的大小不变,但凸透镜越大,像越亮,因为入射到凸透镜上的光数量较多,经凸透镜折射后,经过的像点的光线多,所以看起来亮一些。
【点睛】本题考查的是小孔成像的探究和凸透镜成像的应用,考查了根据题中信息分析解答能力,有一定的难度。
3.在“探究光的反射规律”的实验中,平面镜M水平放置,白色纸板竖直立在平面镜上,纸板由E、F两部分组成,可绕竖直接缝ON翻折.(1)如图甲,将一束光贴着纸板E沿AO射到镜面上O点,纸板F上会显示出反射光束OB.接着将纸板F绕ON向后翻折,则纸板F上_____(选填“能”或“不能”)显示出反射光束,由此说明反射光线、入射线光与ON在_____内.(2)当纸板E、F在同一平面内,将一束光沿原BO方向射O点,它反射后沿_____方向射出.这现象说明:_____;当入射光线垂直于平面镜入射时,反射光线与入射光线的夹角为_____°.(3)小明在测入射角和反射角大小时只记录了一组数据(如乙表),根据这组数据,他_____(选填“能”或“不能”)得出关于光反射时反射角与入射角关系的结论,理由:_____.【答案】不能同一平面 OA 在反射时,光路是可逆的 0 不能一次实验具有很大的偶然性【解析】【分析】(1)光的反射定律的内容,知道反射角等于入射角.知道反射光线、入射光线和法线在同一平面内.(2)光在反射时光路是可逆的,若沿反射光线的方向入射,则反射光线沿入射光线的方向射出,当入射光线垂直于平面镜入射时,入射光线、法线、反射光线三线重合.(3)一次实验具有很大的偶然性.【详解】(1)在实验过程中,若将纸板倾斜,让光线仍贴着纸板沿AO方向射向镜面,此时反射光线、入射光线在同一平面内,由于反射光线和入射光线构成的平面与平面镜垂直,故不能看到反射光线.(2)当光贴着纸板F沿BO射到O点,反射光将沿图中的OA方向射出,说明光在反射时,光路是可逆的;当入射光线垂直于平面镜入射时,入射光线、法线、反射光线三线重合,入射角为0°;反射角等于入射角,也为0°;(3)一次实验具有很大的偶然性,为了得到反射角与入射角大小关系的普遍规律,应当改变入射角进行多次实验.故答案为 (1)不能;同一平面;(2)OA;在反射时,光路是可逆的;0°;(3)不能;一次实验具有很大的偶然性.4.如图所示,是小明在“探究平面镜成像的特点”的活动中所选用的器材和活动过程.(1)在探究活动中为便于观察,该实验最好在______(选填“较明亮”或“较黑暗”)环境中进行.(2)小明在玻璃板的前面放一支点燃的蜡烛A,还要在玻璃板的后面放一支没有点燃的蜡烛B,对蜡烛A和B的要求是_____,这是为了_____.这种确定像与物大小的方法是______.(选填“控制变量法”或“等效替代法”)(3)在寻找蜡烛像的位置时,眼睛应该在蜡烛______(填“A”或“B”)这一侧观察,如果小明无论怎样调节后面的蜡烛,都不能与蜡烛的像重合,请你推测可能的原因是_____________.(4)小明用跳棋代替点燃的蜡烛进行实验,但看不清跳棋的像,请你帮想个办法看清跳棋的像:____.(5)实验时在玻璃板前面放置一支点燃的蜡烛,再拿没有点燃的相同蜡烛在玻璃板后面移动,直到跟前面那支蜡烛的像______,若用光屏替换玻璃板后面的蜡烛,在玻璃板后面观察光屏,______观察到玻璃板前点燃蜡烛的像(选填“能”、“不能”).说明平面镜成的是______(选填“虚”或“实”)像.(6)在实验中用平板玻璃代替平面镜,主要是利用玻璃透明的特点,便于_______;如果有3mm厚和2mm厚的两块玻璃板,应选择______mm厚的玻璃板做实验.(7)为了让右座的同学也能够看清蜡烛的像,小明只将玻璃板向右平移,则蜡烛像的位置______(选填“向右移动”、“向左运动”或“不变”).(8)实验中,看到点燃的蜡烛通过玻璃板成两个像,其中距离观察者较远的像较______(填“亮”或“暗”).远处的像是来自于蜡烛的入射光经过玻璃板______(只有一个选项正确,将正确选项的字母填在横线上).A.一次反射、一次折射形成的B.两次反射、一次折射形成的C.一次反射、两次折射形成的D.两次反射、两次折射形成的【答案】较黑暗大小相同比较物与像的大小等效替代法 A 玻璃板与水平面不垂直,成的像不在水平位置用手电筒照亮跳棋重合不能虚对比蜡烛A的像与蜡烛B 的大小2不变暗 C【解析】【详解】(1)[1]该实验最好在较黑暗环境中进行,这样蜡烛的像才会比较清晰;(2)[2][3][4]对蜡烛A和B的要求是大小相同,这是为了比较物与像的大小,通过比较像与蜡烛B的大小,从而比较像与蜡烛A的大小;这种确定像与物大小的方法是等效替代法;(3)[5][6]在寻找蜡烛像的位置时,眼睛应该在蜡烛A这一侧观察,这样才能看到蜡烛A的像;如果小明无论怎样调节后面的蜡烛,都不能与蜡烛的像重合,这种情况可能是玻璃板与水平面不垂直,成的像不在水平位置;(4)[7]用手电筒照亮跳棋,这样跳棋反射的光更多,所成的像更明显;(5)[8][9][10]实验时在玻璃板前面放置一支点燃的蜡烛,再拿没有点燃的相同蜡烛在玻璃板后面移动,直到跟前面那支蜡烛的像重合;若用光屏替换玻璃板后面的蜡烛,在玻璃板后面观察光屏,不能观察到玻璃板前点燃蜡烛的像;说明平面镜成的是虚像;(6)[11][12]在实验中用平板玻璃代替平面镜,主要是利用玻璃透明的特点,可以看到玻璃后面的蜡烛,便于对比蜡烛A的像与蜡烛B的大小;应选择2mm厚的玻璃板做实验,这是因为比较厚的玻璃板会出现明显的两个像,影响实验效果;(7)[13]小明只将玻璃板向右平移,则蜡烛像的位置不变,这是因为根据平面镜成像规律,物体的位置不变,那么所成的像位置也不变;(8)[14][15]实验中,看到点燃的蜡烛通过玻璃板成两个像,其中距离观察者较远的像较暗,这是因为入射光线在玻璃板第一个面发生反射和折射时,光线强度就已减弱,折射光线又作为入射光线在第二个面发生反射和折射时,光线强度又减弱了,此时第二个反射光线在第一个面又作为入射光线发生反射和折射,这个折射光线所成的虚像距离观察者较远,同时光线强度比较弱,所以像较暗;由上述可知,远处的像是来自于蜡烛的入射光经过玻璃板一次折射、然后一次反射,最后一次折射形成的,所以说远处的像是来自于蜡烛的入射光经过玻璃板一次反射、两次折射形成的,故选C.5.如图所示,小明同学为了探究平面镜成像特点,准备如下器材:各种粗细相同长度不同的烛若干5mm厚和2mm厚的两块玻璃板、白纸、火柴等。
