桥式吸砂机操作使用说明书
桥式吸砂机安全操作规程
桥式吸砂机安全操作规程
一、准备工作
（1）检查限位开关是否正常；
（2）将“反向旋转”和两台电机的开关置于联动状态；
（3）检查输水槽是否堵塞，如有则立即清理。
二、启动程序
（1）按下正向启动按钮启动吸砂机；
（2）吸砂管正常出水后，开启砂水分离器；
三、运行过程
（1）观察电机的运转是否正常；
（2）观察吸砂管中排出的砂水中无机颗粒的浓度；
（3）观察吸砂机行走到的位置。
四、停机过程
（1）待砂水中无机颗粒浓度较低且吸砂机行走到合适位置时，按下正向转动停止按钮停吸砂机；
（2）停砂水分离器；
（3）填写运行记录。
五、维护保养
（1）减速机、电机、各滚动轴承第一次运作满100小时后，均应清洗并重新加注新油脂；
（2）每隔半月或一月检查各电器开关和指示灯，有问题及时更换；
（3）桥式吸砂机应定期停车进行一次全面检查，吊梁、吸砂口及吸砂管连接是否牢固及有脱焊、漏损或损坏，如有应及时修补或更换。
HXS8.5桥式吸砂机技术说明
HXS8.5双槽桥式吸砂机技术说明一、主要技术参数·池宽：B=2×3.9m·池深：H=3.9m·池长：L=28.0m·水深：h=3.1m·轨距：LK=8.5m·行驶速度：V=～2m/min·驱动功率：N=0.75kw·防护等级：IP65·绝缘等级：F级·潜污泵流量：Q=40m3/h·潜污泵扬程：H=10.0m·潜污泵功率：N=2×2.2kw·轨道型号：15kg/m·工作制：24小时/天连续运行或间歇运行二、主要结构及工作原理桥式吸砂机由主梁、驱动装置、撇渣装置、吸砂系统、行车轨道等部件组成。
1、主要结构⑴主梁用型材制成整体结构，有足够的刚度和强度，桥上铺及走道板，其负荷至少距承受250kg/m2的力。
桥的三面设置栏杆，一面设爬梯和扶手，桥的走道宽度为1.0m。
⑵吸砂机上设有撇渣装置，当进行刮渣时，刮板部分浸入水下而当其逆向行走时，刮板抬高水面，刮板二边各装一个挠性橡胶清洁器，防止浮渣自池边流出。
⑶吸砂泵采用无阻塞潜污泵，该泵具有流量大、扬程高、使用寿命长等优点。
吸砂泵的叶轮为不堵塞式叶轮，有机械密封保护，泵壳为铸铁涡壳，流体通道光滑并足够大，壳体和叶轮设有耐磨环。
2、工作原理吸砂机在沉砂池顶面上沿轨道来回行走，机上的吸砂泵将池底砂水混合物吸出并提升至一定的高度（进入砂水分离器进行分离），同时机上撇渣装置将水面上的浮渣刮至池末端的渣槽中。
三、主要部件材质·主梁：1Cr18Ni9Ti不锈钢·栏杆： 1Cr18Ni9Ti不锈钢·走道板：热镀锌网格板·端梁：1Cr18Ni9Ti不锈钢·行走轮：ZG35铸钢·排砂管：1Cr18Ni9Ti不锈钢·吸砂泵：外壳：高强度灰铸铁叶轮：球墨铸铁泵轴：1Cr18Ni9Ti不锈钢导轨、链条：1Cr18Ni9Ti不锈钢·撇渣装置：1Cr18Ni9Ti不锈钢·紧固件：316不锈钢·电控箱：聚碳酸脂四、电器控制系统吸砂桥上有一个就地控制箱，整个桥及附带设备的动作都由该控制箱控制。
HXS6.3桥式吸砂机技术说明
HXS8桥式吸砂机技术说明一、主要技术参数·池宽：B=8.0m·池深：H=4.0m·池长：L=16.0m·水深：h=3.6m·轨距：LK=8.3m·行驶速度：V=2-5m/min·驱动功率：N=0.37kw·防护等级：IP54·绝缘等级：F级·潜污泵流量：Q=40m3/h·潜污泵扬程：H=10.0m·潜污泵功率：N=2.2kw·轨道型号：15kg/m（用户自备）·工作制：24小时/天连续运行或间歇运行二、主要结构及工作原理桥式吸砂机由主梁、驱动装置、撇渣装置、吸砂系统等部件组成。
1、主要结构⑴主梁用型材制成整体结构，有足够的刚度和强度。
桥的三面设置栏杆，一面设爬梯和扶手，桥的走道宽度为1.0m。
⑵撇渣装置加工成整体形式，与主梁采用铰支式联接，该装置撇渣干净彻底。
⑶吸砂泵采用无阻塞潜污泵，该泵具有流量大、扬程高、使用寿命长等优点。
吸砂泵的叶轮为不堵塞式叶轮，有机械密封保护，泵壳为铸铁涡壳，流体通道光滑并足够大，壳体和叶轮设有耐磨环。
2、工作原理吸砂机在沉砂池顶面上沿轨道来回行走，机上的吸砂泵将池底砂水混合物吸出并提升至一定的高度（进入砂水分离器进行分离），同时机上撇渣装置将水面上的浮渣刮至池末端的渣槽中。
三、主要部件材质·主梁：Q235A碳钢·栏杆：装饰不锈钢·走道板：Q235A碳钢·端梁：Q235A碳钢·行走轮：ZG35铸钢·排砂管：304不锈钢·撇渣装置：304不锈钢·紧固件：1Cr18Ni9Ti不锈钢四、电器控制系统整个设备的动作由控制箱控制。
控制箱具有就地手动操作、自动操作功能。
现场电控箱面板上设有起动、停机按钮，运行、停机事故信号灯，就地手动-0-控制箱自动操作。
电控箱防护等级IP54。
桥式吸砂机安全操作规程模版
桥式吸砂机安全操作规程模版一、目的及适用范围本安全操作规程的目的是确保桥式吸砂机在使用过程中的安全性，保护用户的生命财产安全。
适用于所有使用桥式吸砂机的人员。
二、安全操作规程1. 操作人员必须熟悉桥式吸砂机的工作原理、结构和使用方法，并经过专业培训后方可上岗操作。
2. 在操作桥式吸砂机前，必须仔细检查设备的各部位是否完好无损，特别是吊索、钢丝绳等承重部位，如发现有损坏现象，必须及时修复或更换。
3. 在操作桥式吸砂机时，穿戴符合安全要求的工作服装和个人防护装备，并正确使用安全带。
4. 在操作桥式吸砂机之前，必须对现场作业环境进行详细观察和勘测，如发现地基不稳定、场地狭小、环境恶劣等情况，应立即暂停作业并汇报相关负责人。
5. 在操作桥式吸砂机前，必须对设备进行全面的预检，确保机器运行正常无异常情况。
6. 在操作桥式吸砂机时，严禁进行超负荷作业，应根据设备的额定工作能力和标准作业程序进行操作。
7. 禁止在桥式吸砂机运行中进行修理、维护和更换设备零部件等工作，如有需要，必须先停机并切断电源。
8. 在操作桥式吸砂机时，应保持良好的操作状态，避免疲劳驾驶和情绪不稳定等情况发生。
如有需要，应及时休息并交替操作。
9. 在操作桥式吸砂机时，应注意观察设备运行情况，如发现异常声响、振动或其他异常情况，应立即停机检查，并及时报告上级主管人员。
10. 禁止将桥式吸砂机用于其它非指定的工作，禁止在设备上方或周围站立或作业，以防发生事故。
11. 在操作桥式吸砂机时，应注意设备的稳定性，防止因地基不稳造成设备倾覆或滑动，必要时应采取增设支撑和稳定措施。
12. 在操作桥式吸砂机时，应注意设备的安全距离，避免与其他设备或人员发生碰撞或伤害。
13. 在操作桥式吸砂机时，应定时对设备进行维护保养，保持设备的良好工作状态。
14. 在操作桥式吸砂机时，应严格遵守操作规程，严禁随意改动设备参数或使用不合格工具。
15. 在操作桥式吸砂机时，应注意设备周围的环境和人员，避免产生灰尘、噪音、飞溅物等对周围环境和人员造成危害。

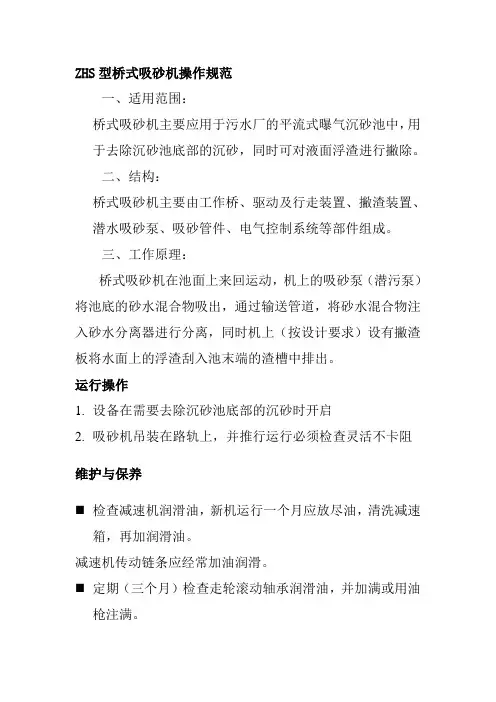

ZHS型桥式吸砂机操作规范
ZHS型桥式吸砂机操作规范
一、适用范围：
桥式吸砂机主要应用于污水厂的平流式曝气沉砂池中，用于去除沉砂池底部的沉砂，同时可对液面浮渣进行撇除。
二、结构：
桥式吸砂机主要由工作桥、驱动及行走装置、撇渣装置、潜水吸砂泵、吸砂管件、电气控制系统等部件组成。
三、工作原理：
桥式吸砂机在池面上来回运动，机上的吸砂泵（潜污泵）将池底的砂水混合物吸出，通过输送管道，将砂水混合物注入砂水分离器进行分离，同时机上（按设计要求）设有撇渣板将水面上的浮渣刮入池末端的渣槽中排出。
运行操作
1.设备在需要去除沉砂池底部的沉砂时开启
2.吸砂机吊装在路轨上，并推行运行必须检查灵活不卡阻
维护与保养
⏹检查减速机润滑油，新机运行一个月应放尽油，清洗减速
箱，再加润滑油。
减速机传动链条应经常加油润滑。
⏹定期（三个月）检查走轮滚动轴承润滑油，并加满或用油
枪注满。
⏹检查吸砂泵出砂量，并适当调整吸砂量。
⏹桥式吸砂机每间隔4小时运行一个周期。
桥式吸砂机安全操作规程
桥式吸砂机安全操作规程桥式吸砂机是一种常用于河道清淤等工程中的设备，为了确保操作人员的安全，以下是桥式吸砂机的安全操作规程。
一、一般要求1. 操作人员必须经过专门培训，具备相关证书和操作经验。
2. 操作人员必须按照操作规程进行操作，不得擅自更改或忽略任何操作步骤。
3. 桥式吸砂机必须经过定期检查和维护，保证其安全可靠的运行。
二、安全防护1. 操作人员在操作之前必须穿戴好个人防护装备，包括安全帽、劳动防护鞋、防护手套等。
2. 在操作过程中，禁止戴长发或佩戴大型首饰，以免被机械部件绞入。
三、操作环境1. 操作人员必须熟悉工作现场的地形、地貌和流态等基本情况，确保操作的安全。
2. 在作业现场，必须设置明显的安全警示标志和隔离带，避免非操作人员进入作业区域。
四、启动与停止1. 操作人员在启动吸砂机之前，必须先检查各个部件是否符合要求，确保安全可靠。
2. 在启动吸砂机之后，操作人员必须站在安全位置，远离吸砂机的运动部件。
3. 停止吸砂机时，操作人员必须先关闭电源，然后再进行相关维护和清理。
五、操作过程1. 操作人员必须严格按照操作手册进行操作，不得擅自改变或忽略任何操作步骤。
2. 在加沙过程中，操作人员必须保持机器的稳定，禁止乱动或使用不符合规格的工具。
3. 在河道清淤作业中，必须注意收集和处置漂浮物，避免其对设备的损坏。
六、维护和检修1. 操作人员在进行维护和检修工作时，必须先将电源切断，确保操作的安全可靠。
2. 在清理机器内部时，必须使用专门工具，并确保操作人员的手和身体不靠近运动部件。
七、应急措施1. 操作人员必须了解并熟悉各种应急设备的位置和使用方法，确保及时响应应急情况。
2. 在发生意外事故时，操作人员必须第一时间切断电源，采取紧急救援措施，并及时上报。
八、其他注意事项1. 操作人员禁止在疲劳、饮酒或药物影响下进行操作，以免出现操作失误或事故。
2. 在操作过程中，禁止将手或物体伸入机器内部，防止损伤或引发事故。
桥式吸砂机操作规程
桥式吸砂机操作规程（一）运行前的准备1.池内碎石、木头等杂物等应清除干净；2.减速机按制造厂说明书要求加注清洁润滑油；3.各传动部分应添加润滑油脂；4.电源是否正常；5.输送带是否正常；6.池边轨道应清扫干净；（二）开机运行就地手动方式：合上总电源开关，工作方式选择旋转钮置于“手动”位，然后再另一旋转钮置于“手动”位置。
按住‘机架向前’按钮，桥架向前行走，按住“机架向后”桥架向后行走，放开即停。
按“泵”按钮，吸砂泵运行。
按“停止”按钮，吸砂泵停止运行。
手动方式用于设备维修调试时的连续或调整操作。
就地自动方式：合上总电源开关，工作方式选择旋转钮置于“自动”位，然后再按“自动工作起动”按钮。
吸砂泵投入运行，同时桥架向前行走。
桥架向前行走到池前端，接近开关(SQ3)动作，桥架换向向后行走。
桥架向后行走到始端时，接近程开关（SQ4）动作，行走停止，吸砂泵停止运行，这时桥架运行进入间歇状态。
停止时，可按动“停止”按钮或控制室发出停止信号。
自动方式为连接间歇运行，间歇时间在（1min-4h）范围内，由程序设定。
远程控制：合上总电源开关，工作方式选择旋转钮置于“远控”位置。
设备的运行由中控室发出的远控起动信号（闭合）控制。
远控方式状态下，现场起动信号无效，配电柜中将“允许远控”，“运行”，“故障”信号（无源开关量）输出到控制室。
总停：在设备运行过程中，如出现异常或电机过载情况，可按动总停按钮停止设备运行。
这时总停按钮自锁。
需恢复工作时，旋动总停按钮使之复位。
（三）注意事项1.传动与润滑部位定期检查并添加润滑剂（脂）/每月一次。
2.按照减速机制造厂提供减速机使用说明书要求对减速机进行维护保养。
3.定期检查电控系统各元器工作状态是否良好。
4.定期检查集电装置的滚子是否滚定是否灵活。
5.定期检查各处的紧固件是否有松脱现象，如有，应予拧紧。
6.每年进行一次整个设备的大检查，磨损严重零件应及时更换。
移动桥式吸砂机操作维护手册OK
目录一、用途二、结构及工作原理三、主要特点四、技术参数1、主要技术参数2、型式及性能3、主要结构4、主要部件材质5、电气控制系统五、操作规程六、注意事项及维护七、联系方式一、用途桥式吸砂机主要用于城镇污水处理厂或自来水厂曝气沉砂池的砂水处理，将沉降在底部的砂粒、煤渣等较大颗粒和污水混合液提升至池旁排砂槽内；根据用户要求，可增设撇油、撇渣装置。
二、结构及工作原理该设备采用移动桥式、泵吸式，当吸砂机不工作时，即停在进水端；当吸砂机工作时，行车在电气控制的指令下，当顺水流行驶时，先放下撇渣板，刮集浮渣并撇向池端钢制撇渣槽内；反向行驶时，撇渣耙提升，离开液面以防浮渣逆行；池底砂水由吸砂泵通过吸管将其排入池边集砂槽内，再由此通过管道而流入砂水分离器内，进行下一步处理，依此作往返工作运动，从而达到吸砂、排砂、撇渣的目的。
三、主要特点1、往复式吸砂、撇渣，效率高，结构简单；2、采用涡流式低扬程潜水泵吸砂，不需要引水操作、无堵塞、耐磨损，安全可靠；3、单向撇渣，池面较洁净；4、沉砂经曝气环流，砂粒上的有机物已洗净，排出砂粒无臭味；5、设备操作简便，可直接就地/远程控制设备的运行。
四、技术参数1、主要技术参数设备型号XSJ-6400型移动桥式吸砂机适用池宽 6.4m池深：H=5.40m池长：L=25m水深：h=4.5m行驶速度：V=～1.2m/min驱动方式集中驱动式（单驱动）防护等级：IP55绝缘等级： F 级配套吸砂泵：2台潜污泵流量：Q=35m3/h潜污泵扬程：H=10m潜污泵功率：N=1.5kW轨道型号：18kg/m进水量150000m3/d进水含砂率：0.03L/m3出砂含水率：﹤60%砂粒去除率粒径≥0.3mm去除率 100%；粒径≥0.2mm去除率≥85%粒径≥0.1mm去除率≥65%；砂粒吸附的有机物分离率≥70%2、型式及性能移动桥式吸砂机采用双槽桥式吸砂机，吸砂机在沉砂池顶面上沿轨道来回行走，设备上与桥架相连的的吸砂泵将池底砂水混合物吸出并提升至一定的高度，通过连接软管和出砂管将砂水混合物送入排砂槽内流到砂水分离器进行分离）。
