第二章 HC12系列MCU组成及工作原理

第二章  HC12系列MCU组成及工作原理

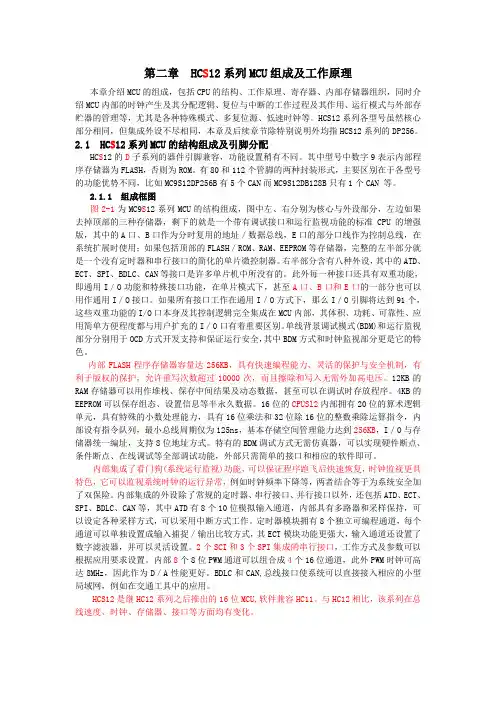

第二章 HC S12系列MCU组成及工作原理本章介绍MCU的组成,包括CPU的结构、工作原理、寄存器、内部存储器组织,同时介绍MCU内部的时钟产生及其分配逻辑、复位与中断的工作过程及其作用、运行模式与外部存贮器的管理等,尤其是各种特殊模式、多复位源、低速时钟等。

HCS12系列各型号虽然核心部分相同,但集成外设不尽相同,本章及后续章节除特别说明外均指HCS12系列的DP256。

2.1 HC S12系列MCU的结构组成及引脚分配HC S12的D子系列的器件引脚兼容,功能设置稍有不同。

其中型号中数字9表示内部程序存储器为FLASH,否则为ROM。

有80和112个管脚的两种封装形式,主要区别在于各型号的功能优势不同,比如MC9S12DP256B有5个CAN而MC9S12DB128B只有1个CAN 等。

2.1.1 组成框图图2-1为MC9S12系列MCU的结构组成,图中左、右分别为核心与外设部分,左边如果去掉顶部的三种存储器,剩下的就是一个带有调试接口和运行监视功能的标准CPU的增强版,其中的A口、B口作为分时复用的地址/数据总线,E口的部分口线作为控制总线,在系统扩展时使用;如果包括顶部的FLASH/ROM、RAM、EEPROM等存储器,完整的左半部分就是一个没有定时器和串行接口的简化的单片微控制器。

右半部分含有八种外设,其中的ATD、ECT、SPI、BDLC、CAN等接口是许多单片机中所没有的。

此外每一种接口还具有双重功能,即通用I/O功能和特殊接口功能,在单片模式下,甚至A口、B口和E口的一部分也可以用作通用I/O接口。

如果所有接口工作在通用I/O方式下,那么I/O引脚将达到91个,这些双重功能的I/O口本身及其控制逻辑完全集成在MCU内部,其体积、功耗、可靠性、应用简单方便程度都与用户扩充的I/O口有着重要区别。

单线背景调试模式(BDM)和运行监视部分分别用于OCD方式开发支持和保证运行安全,其中BDM方式和时钟监视部分更是它的特色。

飞思卡尔 HCS12(x) memory map解说之

飞思卡尔 HCS12(x) memory map解说之

飞思卡尔HCS12(x) memory map解说之1[原]热16已有905 次阅读2010-01-26 14:41标签: map memory卡尔解说对于用MCU的人来说,不一定要明白HCS12(x) memory map的机制和联系。

因为如果没有系统地学习操作系统和编译原理之类的课程,确实有些难度。

并且,对于DG128 XS128这样的MCU,默认的memory分配方式已经够用了。

从这个意义上讲,搞清楚memory map似乎不必要。

但是,你有没有RAM不够用的情况?有没有想定义变量到FLASH ROM的情况?有没有因为欲提高寻址效率而定义变量到非分页区的情况?有没有写EEPROM但没写成功的情况?飞思的memory非常灵活,通过地址映射来提高效率是芯片制造商的一惯作风(当然,首先这个CPU要有这种寻址和内存映射转换机制),但是,纵观HCS12(x) memory map的东西,真是做到极限了。

用我以前的话讲是,用有限的资源获得无限的好处了。

看看DG128,64K的逻辑空间,映射之后RAM EEPROM FALSH ROM,都可以充分发挥作用,而且扩展FLASH也方便。

而XS128更高级一筹,有专门的MMC管理HCS12(x) memory map。

我大体上了解这两个片子的HCS12(x) memory map,因此就此谈谈理解和看法,如有错误,请大家不吝指出首先,说说6个概念。

1 memory map 地址映射,不要理解成内存映射,内存是RAM。

2为什么要映射?因为CPU的寻址是对物理地址操作,但是单片机的RESET之后只有相对地址。

相对地址,我理解为是一块一块的,不是连断的。

相对地址,顾名思义,是个相对的,没有映射之前,CPU 是找不到他的,也用不了相对地址的数据。

粘一句百度上的解释:为了保证CPU执行指令时可正确访问存储单元,需将用户程序中的逻辑地址转换为运行时由机器直接寻址的物理地址,这一过程称为地址映射。

飞思卡尔AD模块总结

飞思卡尔AD模块总结

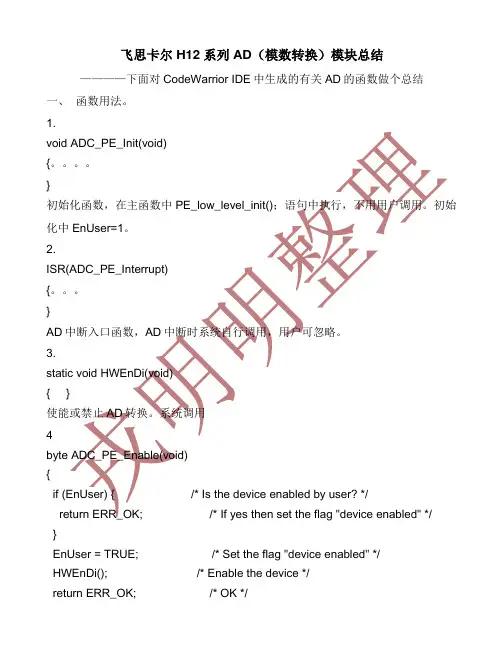

飞思卡尔H12系列AD(模数转换)模块总结————下面对CodeWarrior IDE中生成的有关AD的函数做个总结一、函数用法。

1.void ADC_PE_Init(void){。

}初始化函数,在主函数中PE_low_level_init();语句中执行,不用用户调用。

初始化中EnUser=1。

2.ISR(ADC_PE_Interrupt){。

}AD中断入口函数,AD中断时系统自行调用,用户可忽略。

3.static void HWEnDi(void){ }使能或禁止AD转换。

系统调用4byte ADC_PE_Enable(void){if (EnUser) { /* Is the device enabled by user? */return ERR_OK; /* If yes then set the flag "device enabled" */}EnUser = TRUE; /* Set the flag "device enabled" */HWEnDi(); /* Enable the device */return ERR_OK; /* OK */}有事件发生时,使能AD5.byte ADC_PE_Disable(void){if (!EnUser) { /* Is the device disabled by user? */return ERR_OK; /* If yes then OK */}EnUser = FALSE; /* If yes then set the flag "device disabled" */ HWEnDi(); /* Enable the device */return ERR_OK; /* OK */}没有事件发生时,禁止AD6.byte ADC_PE_Start(void){if (!EnUser) { /* Is the device disabled by user? */return ERR_DISABLED; /* If yes then error */}if (ModeFlg != STOP) { /* Is the device in running mode? */return ERR_BUSY; /* If yes then error */}ModeFlg = CONTINUOUS; /* Set state of device to the continuos mode */HWEnDi(); /* Start measurement */return ERR_OK; /* OK */}调用这个函数可让所有在bean中设置的AD通道,连续转换一次,每次转换的数据存储在文件开头定义的ADC_PE_OutV [ ]数组中。

AD转换基准电压总结(飞思卡尔电磁组)

AD转换基准电压总结(飞思卡尔电磁组)

基准电压总结通常AD/DA芯片都有两个电压输入端,一个是Vcc,一个是Vref,上图所示的芯片是DAC0832,Vcc是芯片的工作电压,Vref是DA转换的基准电压,AD/DA芯片对Vcc 的要求不是很高,但对基准电压Vref的要求就比较高。

S12的VRH引脚就是AD转换的基准电压输入端,在最小系统板上通过0Ω电阻和Vcc连在了一起。

一、什么叫基准电压我们知道,AD/DA转换时需要一个电压参考值,而且要求这个参考值要稳定,这个稳定的电压参考值就叫做基准电压。

比如AD(8位)转换时,假设参考电压时5V,输入量是2V,则转换后得到的数字量就是(2/5)*255=102。

二、智能车制作过程中遇到的问题最开始我们组是利用LM2940稳压芯片输出的5V电压作为S12芯片内部AD转换的电压参考值,但采集回来的电磁信号AD值时常出现跳变,为什么?经过排除其他原因后,我们发现原因就在于基准电压不稳定,夸张地举个例子(8位AD),假设参考电压是5V,采集到的电磁模拟信号是2V,那么得到的数字量是102,但是由于某种原因参考电压突然变为4V,那么得到的数字量就突变为127,转换不准确,使得S12单片机产生误动作,要是时常发生这类突变,后果可想而知,车子根本跑不了!!!三、LM2940与MC1403芯片通过上面举的例子,我想说的是,LM2940输出的5V电压并非稳定,因为LM2940属于功率型稳压芯片,就是说其输出的电压会受流过LM2940的电流的影响,电流短时间发生较大变化时,其输出电压也会相应发生变化(1V以内,典型值是0.5V),由于挂在LM2940上的负载较多,电流值变化较大,也就是说输出电压也会变化,而AD转换需要的却是一个稳定的参考电压,显然LM2940无法满足这个条件,因此AD值跳变是肯定的;那么用哪个芯片作为基准电压更为恰当呢,答案肯定是有很多的,我们后来采用的芯片是MC1403,其输出电压很稳定,输出电压值为2.5V,关键在于即使输入电压变化较大,MC1403的输出误差也在1%以内,显然这可以满足我们AD转换所需基准电压的要求。
