数字电子钟电路设计汇总
目录
1.课程设计目的 (2)
2.课程设计题目和要求 (2)
3.设计内容 (4)
4.设计总结............................. 错误！未定义书签。
参考书目.. (12)
附录 (13)
报告正文部分：
(要求：正文部分一律用小四号字，宋体，1.5倍行距。
一级大标题四号字靠左，加粗。
二级大标题小四靠左，加粗。
三级大标题小四不加粗。
)
电装实习报告的内容如下：
1.课程设计目的:
随着人们生活水平的提高,对时间的关注度也随之大幅度提高,数字电子钟的存在,大大的方便了人们随时随地对之间的了解。
数字电子钟现在已经广泛适用于商场、车站、广场、家居等场所,给人们的生活、工作、学习、娱乐带来极大的方便。
数字电子钟不仅能准确的给人们显示时间,方便人们对时间的合理安排,还可以提供整点报时功能,使人们在不经意间了解的时间的变化,更好的把握和安排好时间。
2.课程设计题目和要求:
课程设计题目: 数字电子钟控制电路设计;
课程设计要求:
1.设计一个数字点钟的控制电路,做到可以显示时、分、秒;
2.要求所设计的电子钟有校对功能
3.用数字电子材料实现,紧密结合本学期所学知识;
课题描述:
本次设计以数字电子为主，实现对时、分、秒数字显示的计时装置,周期为24小时，显示满刻度为23时59分59秒，并具有校时功能的数字电子钟。
本系统的设计电路由脉冲逻辑电路模块、时钟脉冲模块、时钟译码显示电路模块、校
时模块等几部分组成。
( 图a )
数字电子钟的原理方框图如图a 所示。
干电路系统由秒信号发生器，"时、分、号，它直接决定计时系统的精度，采用多谐振荡器加分频器实现。
将标准秒信号送入"秒计数器"，"秒计数器"采用60进制计数器，每累计60秒发一个"分脉冲"信号，该信号将作为"分计数器"的时钟脉冲。
"分计数器"也采用60进制计数器，每累计60分钟，发出一个"时脉冲"信号，该信号将被送到"时计数器"。
"时计数器"采用24进制计时器，可实现对一天24小时的累计。
译码显示电路将"时"、"分"、"秒"计数器的输出状态经过七段显示译码器译码，通过六位LED 七段显示器显示出来。
校时电路是用来对"时"、"分"、"
秒"显示数字进行校对调整的。
3.设计内容:
数字钟实际上就是一个对标准频率（1HZ）进行计数的计数电路。
由于起始时间不能与标准时间（如北京时间）相同，所以要加入一个校对电路，对时间进行调试。
同时标准的1HZ时间信号必须做到准确稳定,以确保时钟正常运行的稳定性。
3.1 多谐振荡器电路
( 图b )
图b为由555定时器组成的多谢振荡器,此部分是整个系统的核心部分,他的准确性牵扯到整个时钟是否能够稳定的正常的工作。
根据多谢振荡器的工作原理
(其工作原理为:接通电源后,电容C被充电,当Vc上升到2Vcc/3时,使Vo为低电平,同时放点三极管T导通,此时电容C1通过R2和T放电,Vc下降。
当Vc下降到Vcc/3时,Vo反转为高电平;当放电结束时,T截止,Vcc将通过R1、R2向电容器C充电;当Vc上升到2Vcc/3时,电路又反转为低电平。
如此周而复始,,于是,在电路的输出端就得到一个周期性的矩形波。
频率与C,R1,R2有关。
), 它自己可以产生一定频率的脉冲，将其频率调制于时钟周期相同,然后经过分频器后得到需要的秒脉冲信号。
3.2 分频器电路
( 图c )
分频器电路由图c所示,其作用是将多谢振荡器发出的脉冲信号经过47LS4060和74LS250的分频后，将其变成规整的(1Hz)的方波信号,其信号送到读秒器中,以供读秒器进行技术。
在整儿系统中,分频器充当着计数器的作用。
3.3 计数器电路
计数器电路是由74LS290采用8421BCD码制所实现,其作用是将秒的个位和十位、分的个位和十位以及时的个位和十位进行十进制进位;再将秒计数器、分计数器和时计数器以六十进制进位;时计数器按照设计的意愿根据12进制或者24进制进行计数。
实现各个数字的链接,是整个系统中最重要的链接枢纽。
此部分分为:时计数、分计数和秒计数三个部分。
3.3.1 秒计数器电路
( 图d )
秒计数电路如图d所示,其作用是将秒的十位与个位实现十进制,将整个基数器实现六十进制送入分计数器电路。
其个位于十位的实现方法需将ＱＡ与ＣＰＢ（下降沿有效）相连即可。
ＣＰＡ（下降没效）与１ＨZ秒输入信号相连，Ｑ３可作为向上的进位信号与十位计数单元的ＣＰＡ相连。
( 图e )
秒十位计数单元为６进制计数器，需要进制转换。
将１０进制计数器转换为６进
制计数器的电路连接方法如图e所示，其中Ｑ２可作为向上的进位信号与分个位的计数单元的ＣＰＡ相连。
分个位和分十位计数单元电路结构分别与秒个位和秒十位计数单元完全相同，只不过分个位计数单元的Ｑ３作为向上的进位信号应与分十位计数单元的ＣＰＡ相连，分十位计数单元的Ｑ２作为向上的进位信号应与时个位计数单元的ＣＰＡ相连。
3.3.2 分计数器电路
( 图f )
分计数器电路如图f所示,其作用是将分的十位与个位实现十进制,将整个基数器实现六十进制送入时计数器电路。
其实现方法与秒计数器类似,在此不做过多解释。
3.3.3时计数器电路
( 图g )
时计数器电路如图g所示,其作用是将时的十位与个位实现十进制,将整个基数器实现以二十四进制循环。
时个位计数单元电路结构仍与秒或个位计数单元相类似，但是要求，整个时计数单元应为24进制计数器，所以在两块74LS290构成的100进制中截取24，就得在24的时候进行异步清零。
两块74LS390构成的24进制计数功能的电路类似于如图e,稍做些改动。
3.4 译码器电路
( 图h )
译码驱动电路采用74LS48七段译码器实现(图h),此部分在系统中的作用是将计数器输出的8421BCD码转换为数码管需要的逻辑状态，并且为保证数码管正常工作提供足够的工作电流。
74LS48七段显示译码器的输出是高电平有效，用以驱动共阴极显示器。
3.5 显示电路
显示电路作为整个系统的最重要部分,是于使用者联系最密切的部分,未使用者直观的表示出时间状态的工具。
其电路如图i所示,其工作工程为：计数器实现了对时间的累计以8421BCD码形式输出，选用显示译码电路将计数器的输出数码转换为数码显示器件所需要的输出逻辑和一定的电流，选用74LS48作为显示译码电路，选用74LS546八段共阳LED数码管作为显示单元电路。
( 图i )
3.6 校对电路
当初次使用数字点钟的时,或由于电流不稳、
电器老化等造成振荡器周期短暂的改变时,都需要对表的时间进行校对,俗称“对点”,此过程,就需要用到校对电路。
校对电路如图j所示
( 图j )
由于校正电路与用户关系比较密切,所以此部分在系统中,应着重介绍使用方法。
通常，校正时间的方法是：首先截断正常的计数通路，然后再进行人工出触发计数或将频率较高的方波信号加到需要校正的计数单元的输入端，校正好后，再转入正常计时状态即可。
根据要求，数字钟应具有分校正和时校正功能，因此，应截断分个位和时个位的直接计数通路，并采用正常计时信号与校正信号可以随时切换的电路接入其中。
4.设计总结:
元器件清单:
小结:
刚刚学过了模电和数电的理论知识,通过本次课程设计,真正的让我体会到了理论结合实践的过程,真正的实现了学以致用。
本次课程设计,让我充分的使用了在理论课上学到的知识,也从本次课程设计中,学到了许多在理论课上学不到的东西,更加充实了自己的能力。
在本次数字电子钟电路设计中,使我对各种芯片结构以及工作原理有了更加深刻的认识,也锻炼了独立思考和查阅相关资料的能力,为今后的学习工作奠定了夯实的基础,累计了很多在模电和数电方面的经验。
参考书目:
[1] 康华光主编, 电子技术基础数字部分, 北京：高等教育出版社, 2006;
[2] 童诗白华成英主编, 模拟电子技术基础, 北京: 高等教育出版社, 2006;
[3] 邱关源主编, 电路, 北京: 高等教育出版社, 2006;
[4] 王兆安黄俊主编, 电力电子技术, 中国农业出版社, 2010;
[5] 韩焱主编, 数字电子技术基础, 北京：电子工业出版社，2009;
[6] 梁宗善主编, 电子技术基础课程设计, 武汉：华中科技大学出版社，2009;
[7] 彭介华主编, 电子技术课程设计指导, 北京：高等教育出版社，1997;
[8] 陈汝全主编, 电子技术常用期间应用手册（第2版）, 北京：机械工业出版社，2004;
[9] 黄智伟主编, 全国大学生电子设计竞赛训练教程, 北京：电子工业出版社,2005;
[10] 杨刚龙海燕主编, 电子系统设计与实践（第2版）, 北京：电子工业出版社, 2009;
附录。
数字电子钟毕业设计(数字IC构成)
论文题目：数字电子时钟一、设计题目数字电子钟设计二、设计要求1.能够利用软件设计数字电子钟电路原理图。
2.要求熟悉集成芯片功能。
前言目前市场上提供的无论是机械钟还是石英钟在晚上无照明的情况下都是不可见的。
要知道当前的时间，必须先开灯，故较为不便。
现在市场上出现了这样一类的电子钟，它以六只LED数码管来显示时分秒，与传统的以指针显示秒的方式不同，超越了人们传统的习惯与理念。
数字电子钟是一种用数字显示秒、分、时的计时装置，与传统的机械钟相比，具有走时准确、显示直观、无机械传动装置等优点，因而得到广泛的应用。
如，日常生活中的电子手表，车站、码头、机场等公共场所的大型数显电子钟。
要实现数字电子钟的设计可以由单片机控制或者由数字IC构成。
这里我们要做的是一个由数字IC构成的数字电子钟设计。
目录1 设计功能要求 (1)2 设计方案 (2)3设计中所用到的元器件 (3)3.1译码器 (3)3.2计数器 (4)3.3显示器 (5)3.4振荡器 (5)4 电路设计 (7)4.1时分秒计数器 (7)4.1.1秒计数器的设计 (7)4.1.2分计数器的设计 (8)4.1.3时计数器的设计 (8)4.2校时电路 (9)4.3译码显示电路 (10)4.4总体电路 (11)5器件清单 (13)结束语 (14)致谢 (15)参考文献 (16)附录A 数字电子钟整体体电路图 (17)1 设计功能要求设计一数字钟，该数字钟能够准确计时，以数字形式显示时、分、秒的时间和校时功能。
在电路中，振荡电路提供的1Hz脉冲信号。
在计时出现误差时电路还可以进行校时、校分和校秒的功能。
并且要用数码管显示时、分、秒，各位均为两位显示。
具体要求如下：1.时的计时要求为“23置0”，分和秒的计时要求为60进制。
2.准确计时，以数字形式显示时，分，秒的时间。
3.校正时间。
2 设计方案根据设计要求首先建立了一个多功能数字钟电路系统的组成框图，框图如图2.1所示。
数字电子钟逻辑电路设计
数字电子钟逻辑电路设计数字电子钟是一种通过电子元器件来显示时间的设备。
它采用数字显示方式，能够精确地显示时、分、秒，并具备时间设置、闹钟功能等。
本文将为您介绍一种数字电子钟的逻辑电路设计。
一、设计目标本设计旨在实现一个简单且稳定的数字电子钟，具有以下功能：1. 显示当前的时、分、秒；2. 具备设置时间的功能；3. 具有闹钟功能，能在设定的时间触发闹钟；4. 使用稳定的时钟信号，确保显示的准确性。
二、设计思路1. 时钟信号时钟信号是数字电子钟的核心，它提供了每一秒的时间基准。
我们可以使用晶体振荡器作为时钟信号源，晶体振荡器能提供稳定的频率信号，确保显示的准确性。
2. 计时功能数字电子钟需要精确地计时，因此需要设计一个计时模块。
我们可以使用可编程计数器作为计时模块，根据时钟信号的频率，在每个计时周期内加1，从而实现精确的计时功能。
3. 数码管显示为了显示时、分、秒等信息，我们需要使用数码管。
数码管由多个数码管单元组成，每个数码管单元可以显示一个数字(0-9)。
通过控制每个数码管单元的输入信号，我们可以实现相应的数字显示。
4. 设置功能为了实现设置时间的功能，我们可以使用开关和触发器。
当用户按下设置按钮时，触发器会将时、分、秒数据锁存，并将数据传输到计时模块中。
用户可以通过增加或减少按键来调整时间，同时按下确认按钮后，触发器会将锁存的时间数据传输到计时模块中，实现时间的设置。
5. 闹钟功能为了实现闹钟功能，我们可以设置一个闹钟触发器模块。
用户可以按下闹钟设置按钮，将所需闹钟时间输入到触发器中，并按下确认按钮进行确认。
当达到设定的闹钟时间时，触发器会输出一个高电平信号，触发闹钟。
三、电路设计1. 时钟信号部分时钟信号部分使用晶体振荡器作为时钟源，通过稳压电源提供适当的电压，并通过数字时钟芯片将信号引入。
2. 计时功能部分计时功能部分由可编程计数器组成，计数器的时钟输入与时钟信号相连接，使其能够按照时钟信号的频率进行计数。
课程设计_数字电子钟设计报告 -终
数字闹钟设计报告目录1. 设计任务与要求 (2)2. 设计报告内容2.1实验名称 (2)2.2实验仪器及主要器件 (2)2.3实验基本原理 (3)2.4数字闹钟单元电路设计、参数计算和器件选择…………………………3-72.5数字闹钟电路图 (8)2.6数字闹钟的调试方法与过程 (8)2.7设计与调试过程的问题解决方案 (8)3.实验心得体会……………………………………………………………………9、101. 设计任务与要求数字闹钟的具体设计任务及要求如下:(1) 有“时”、“分”十进制显示, “秒”使用发光二极管闪烁表示。
(2) 以24小时为一个计时周期。
(3) 走时过程中能按预设的定时时间（精确到小时）启动闹钟, 以发光二极管闪烁表示, 启闹时间为3s～10s。
2. 设计报告内容2.1实验名称数字闹钟2.2实验仪器及主要器件（1）CD4511（ 4片）、数码管（4片）（2）74LS00（6片）（3）74LS138（2片）（4）74LS163（6片）（5）LM555（1片）（6）电阻、电容、导线等（若干）（7）面包板（2片）、示波器等2.3数字闹钟基本原理要想构成数字闹钟, 首先应选择一个标准时间源——即秒信号发生器。
可以采用LM555构成多谐振荡器, 通过改变电阻来实现频率的变化, 使之产生1HZ的信号。
计时的规律是: 60秒=1分, 60分=1小时, 24小时=1天, 就需要对计数器分别设计为60进制和24进制的, 并发出驱动信号。
各计数器输出信号经译码器到数字显示器, 按“时”、“分”顺序将数字显示出来, 秒信号可以通过数码管边角的点来显示。
数字闹钟要求有定时响闹的功能, 故需要提供设定闹时电路和对比起闹电路。
设时电路应共享译码器到数字显示器, 以便使用者设定时间, 并可减少电路的芯片数量；而对比起闹电路提供声源, 应具有人工止闹功能, 止闹后不再重新操作, 将不再发生起闹等功能。
数字电子钟的逻辑框图如图所示。
数字时钟设计报告总结

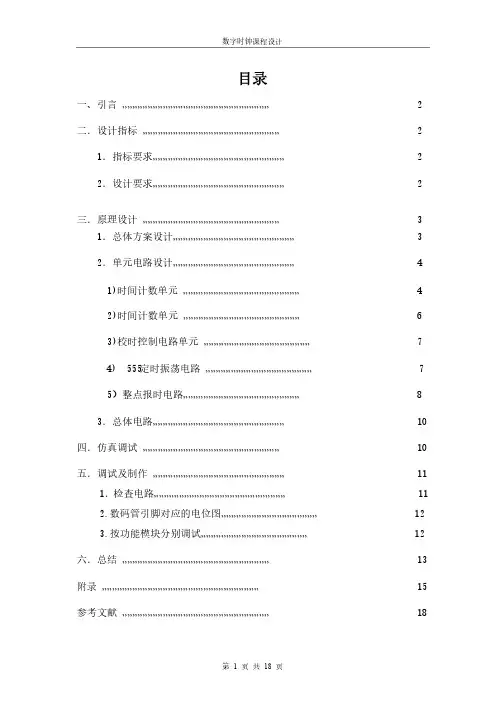

目录一、引言一、引言……………………………………………………………………………2 二．设计指标二．设计指标………………………………………………………………………2 1．指标要求……………………………………………………………………2 2．设计要求……………………………………………………………………2三．原理设计三．原理设计………………………………………………………………………3 1．总体方案设计………………………………………………………………3 2．单元电路设计………………………………………………………………4 1)1)时间计数单元时间计数单元时间计数单元 ……………………………………………………………4 2)2)时间计数单元时间计数单元时间计数单元 ……………………………………………………………6 3)3)校时控制电路单元校时控制电路单元校时控制电路单元 ………………………………………………………7 4) 555定时振荡电路定时振荡电路 ………………………………………………………7 5）整点报时电路……………………………………………………………8 3．总体电路……………………………………………………………………10 四．仿真调试四．仿真调试………………………………………………………………………10 五．调试及制作五．调试及制作……………………………………………………………………11 1．检查电路……………………………………………………………………11 2.2.数码管引脚对应的电位图…………………………………………………数码管引脚对应的电位图…………………………………………………12 3.3.按功能模块分别调试………………………………………………………按功能模块分别调试………………………………………………………12 六．总结六．总结……………………………………………………………………………13 附录附录.............................................................................................15 参考文献参考文献 (18)数字时钟设计一、 引言随着人类科技文明的发展，人们对于时钟的要求在不断地提高。
