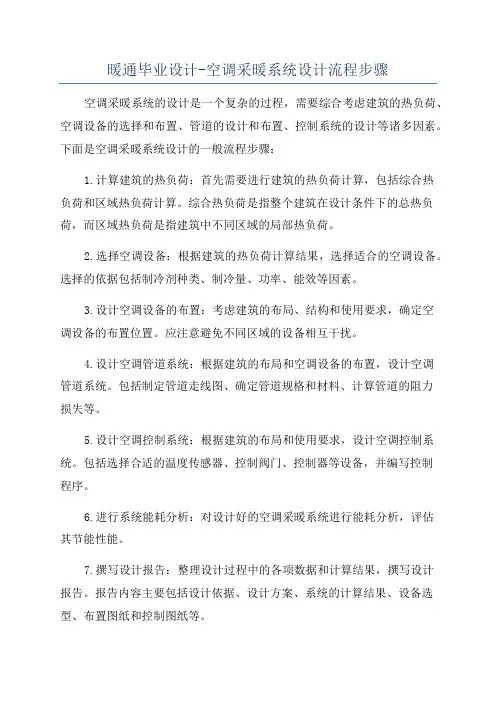

暖通毕业设计-空调采暖系统设计流程步骤
暖通毕业设计-空调采暖系统设计流程步骤空调采暖系统的设计是一个复杂的过程，需要综合考虑建筑的热负荷、空调设备的选择和布置、管道的设计和布置、控制系统的设计等诸多因素。
下面是空调采暖系统设计的一般流程步骤：1.计算建筑的热负荷：首先需要进行建筑的热负荷计算，包括综合热负荷和区域热负荷计算。
综合热负荷是指整个建筑在设计条件下的总热负荷，而区域热负荷是指建筑中不同区域的局部热负荷。
2.选择空调设备：根据建筑的热负荷计算结果，选择适合的空调设备。
选择的依据包括制冷剂种类、制冷量、功率、能效等因素。
3.设计空调设备的布置：考虑建筑的布局、结构和使用要求，确定空调设备的布置位置。
应注意避免不同区域的设备相互干扰。
4.设计空调管道系统：根据建筑的布局和空调设备的布置，设计空调管道系统。
包括制定管道走线图、确定管道规格和材料、计算管道的阻力损失等。
5.设计空调控制系统：根据建筑的布局和使用要求，设计空调控制系统。
包括选择合适的温度传感器、控制阀门、控制器等设备，并编写控制程序。
6.进行系统能耗分析：对设计好的空调采暖系统进行能耗分析，评估其节能性能。
7.撰写设计报告：整理设计过程中的各项数据和计算结果，撰写设计报告。
报告内容主要包括设计依据、设计方案、系统的计算结果、设备选型、布置图纸和控制图纸等。
8.监督施工过程：根据设计报告的内容，监督施工过程，确保按照设计要求进行施工，防止出现施工误差。
9.进行系统调试：在施工完成后，进行系统的调试和试运行，在确保系统正常工作和性能满足要求后，可以正式交付使用。
10.系统维护和运行管理：空调采暖系统的维护和运行管理对于系统的长期稳定运行至关重要，包括定期维护、日常巡检、能源管理等。
综上所述，空调采暖系统的设计流程包括热负荷计算、设备选择和布置、管道设计和布置、控制系统设计、能耗分析、编写设计报告、施工监督、系统调试和运行管理等多个步骤。
设计人员需要有一定的专业知识和工作经验，才能进行科学合理的设计，并确保系统的性能和运行稳定性。
暖通空调设计毕业设计说明书
暖通空调设计毕业设计说明书暖通空调设计毕业设计说明书一、选题背景和意义暖通空调是现代化建筑必备的设施之一，对保障室内舒适度、改善室内空气质量有着重要的作用。
传统暖通空调设计依赖经验和常识，在设计过程中存在诸多不确定性因素，造成资源浪费和成本提高。
因此，建立比较科学的暖通空调设计方法显得至关重要。
本毕业设计旨在探究暖通空调设计的科学性，从而提高设计效率，降低成本，推进现代化建筑的可持续发展。
二、研究内容1.暖通空调的基本原理：阐述暖通空调的运行原理、系统组成，以及与其他设施的协调联动关系。
2.暖通空调设计的流程和方法：从设计目标、方案选择、具体设计等角度探究科学的暖通空调设计流程和方法。
3.暖通空调设计的重点与难点：重点分析暖通空调设计过程中的关键问题，如选型、节能、系统调节、水电布置等。
4.暖通空调系统的可行性分析：综合考虑设计要求、经济性、可行性等因素，全面评估设计方案的可行性。
三、设计实施方案1.实地调查：通过实际现场调查，了解建筑物结构、环境条件、用途等情况，为后续设计提供依据。
2.设计方案：针对实际需求，提出科学合理的设计方案，并进行可行性分析和经济效益评估。
3.选型：根据设计方案中的要求和实际条件，选用符合要求的设备与器材。
4.系统设计：根据设计方案，制定具体的系统设计方案，并进行系统布局、管线布置、控制系统设计等。
5.施工实施：按照设计方案和系统设计方案，组织施工工作，保证施工质量和工期。
6.验收交付：完成施工后，进行系统调试和验收，并交付给使用单位。
四、预期目标通过本次设计，我们将探索一种更加科学的暖通空调设计方法，并以此推进现代化建筑的可持续发展。
以此为基础实施细化的设计实施方案，使得暖通空调系统的设计更加合理，运行更加稳定，维护更加简单，为用户提供更优良的室内环境和更加可靠的服务。
同时，将为后续暖通空调系统的改进提供了有益的思路和方法。
暖通空调毕业设计说明书
1目录前言... .................................. 错误!未定义书签。
第一章工程概述与设计根据 ................. 错误!未定义书签。
1.1 工程概述.................................. 错误!未定义书签。
1.2 设计根据.................................. 错误!未定义书签。
1.2.1 围护构造热工指标..................... 错误!未定义书签。
1.2.2 室外设计参数......................... 错误!未定义书签。
1.2.3 室内设计参数......................... 错误!未定义书签。
1.2.4 体力活动性质......................... 错误!未定义书签。
第二章负荷计算 .......................... 错误!未定义书签。
2.1 夏季冷负荷旳计算.......................... 错误!未定义书签。
2.1.1 夏季冷负荷旳构成..................... 错误!未定义书签。
2.1.2空调冷负荷计算措施 ................... 错误!未定义书签。
2.2 湿负荷旳计算.............................. 错误!未定义书签。
2.2.1 湿负荷旳构成......................... 错误!未定义书签。
2.2.2 湿负荷旳计算措施..................... 错误!未定义书签。
2.3 冬季热负荷旳计算.......................... 错误!未定义书签。
2.3.1 围护构造传热耗热量Q' ................ 错误!未定义书签。
1Q' .................... 错误!未定义书签。
暖通空调毕设的设计和施工说明
暖通空调毕设的设计和施工说明好家伙，这个暖通空调设计和施工的毕设，简直就是把脑袋烧成了一个热锅上的蚂蚁，心里那个“纠结啊”，就像是走进了一个冰箱，身体寒气扑面而来，头顶又是火辣辣的太阳，一下子就知道这俩东西有多“对立”了。
说到暖通空调，大家脑袋里大多想的可能是空调吹出来的冷风，或者暖气片一热，瞬间能把整个房间给加热得像夏天一样，谁知道这背后可有一整套复杂的设计和施工流程。
你看，光是空调和暖气的配合，搞不好就得让你一夜没睡，直接来个寒冬腊月的“热晕”。
但别担心，今天咱们就轻松聊聊这一切，看看暖通空调的设计和施工到底是怎么个回事。
首先啊，暖通空调这个系统，它的设计不简单。
它不仅仅是一个“装个空调、挂个暖气”那么简单的事儿，背后可是有着一堆的学问。
设计师得根据建筑的大小、功能、方位，甚至是楼层和所处地区的气候条件来进行合理的规划。
你想啊，一个大商场和一个小办公室，空调的需求肯定是天差地别的，别说空调的型号和功率不一样，连管道的走向、温控系统的布置也得各自有各自的套路。
这一切都得设计师一手把控，要做到既能保证室内温度适宜，又不能让系统过度消耗能源。
毕竟，谁不想在享受舒适的环境的同时，钱包还能不瘪？这不，说到施工，又是一门独立的技术活了。
你看那施工现场，管道、电缆、电器这些东西比什么都要讲究。
设计图纸上的每一条线，每一个小小的指示标，都必须严格执行。
这可不是随便敷衍一下就行的，哪个地方装错了，哪怕是一个小小的角度，后期就得返工。
大家知道吧，返工就像是煮饭时多放了盐，越改越糟糕，最后连原本的味道都没了。
更别提那一大堆的管道电线，错位了可就麻烦了，电力管道一旦接错，电流通过不正常，可能短短几秒钟，就会把整个系统弄得瘫痪。
说到这里，大家可能会问，设计和施工这么复杂，难道就没有什么简单快捷的解决办法？嘿，其实也不全是。
近年来，暖通空调行业发展得越来越快，技术也越来越成熟了。
比如现在有一些智能控制系统，通过物联网技术，咱们可以提前设定温度、湿度，甚至是空气质量，一切都可以远程控制，直接用手机APP操作。
暖通空调毕业设计完整版
暖通空调毕业设计完整版1. 引言本文档旨在介绍暖通空调毕业设计的完整版，并提供详细的设计方案和实施流程。
暖通空调系统是现代建筑设计中重要的一部分，能够为室内提供合适的温度、湿度和空气质量，提高室内舒适度。
本设计旨在研究并优化空调系统的设计，提高热效率、节能和环保性能。
2. 设计目标本设计的主要目标如下：•提高空调系统的能效，减少能源消耗•优化空调系统的设计，提高热效率•提高室内空气质量，确保用户健康•降低系统维护成本3. 设计方案为了实现上述目标，本设计采用如下方案：3.1 空调系统能效改进•优化系统的供冷和供热循环，减少能源损失•应用高效的制冷剂和换热器材料，提高系统热效率•安装智能控制系统，实时监测室内温度和湿度，调节系统运行状态3.2 空气质量改善•使用高效的空气过滤器，过滤空气中的有害微粒和污染物•定期维护和清洁空调设备，防止污染物滋生•引入新风系统，循环新鲜空气，改善室内空气质量3.3 环保性能提升•使用环保制冷剂，避免臭氧层破坏•优化系统设计，减少能源消耗和二氧化碳排放量•采用可再生能源供电，如太阳能或风能4. 实施流程本设计的实施流程如下：4.1 系统调研和分析对现有的暖通空调系统进行调研和分析，明确系统的问题和不足之处。
4.2 设计方案制定根据调研结果，制定改进空调系统的设计方案，并明确系统的目标和要求。
4.3 资源和预算规划确定项目所需的人力、物力和财力资源，并制定预算计划。
4.4 设计方案实施根据制定的设计方案，安装和调试改进后的空调系统。
4.5 系统测试和调整对安装的空调系统进行测试和调整，确保运行正常且符合设计要求。
4.6 系统运行监测和维护监测系统的运行状态，定期进行维护和清洁，确保系统长期稳定运行。
4.7 结果评估和优化评估改进后的空调系统的效果和性能，并根据评估结果优化系统设计。
5. 结论通过本设计的实施，可以优化暖通空调系统的设计，提高能效、改善空气质量和环保性能，降低维护成本。
暖通空调系统毕业设计 案例范本
暖通空调系统毕业设计案例范本题目：某办公楼暖通空调系统设计一、设计要求1.办公楼总面积为5000平方米，设计人数为200人，每人占用面积为25平方米。
2.设计室内温度为22℃~26℃，相对湿度为40%~60%。
3.设计采用中央空调系统，包括空气处理系统、水系统和电气控制系统。
4.设计满足节能、环保、安全、可靠的要求。
二、设计方案1.空气处理系统（1）空气处理系统包括新风系统和回风系统。
新风系统通过空气处理机将室外新鲜空气送入室内，回风系统将室内空气经过过滤、加湿、制冷或制热后送回室内。
（2）空气处理机采用全热交换式空气处理机，能够实现回风和新风之间的热量交换，达到节能的目的。
（3）室内空气通过高效过滤器过滤，能够有效地去除室内污染物，提供优质的室内空气。
2.水系统（1）水系统包括冷水系统和热水系统。
冷水系统采用冷水机组制冷，热水系统采用锅炉制热。
（2）冷水机组采用螺杆式制冷机组，能够满足室内制冷的需求，同时具有较高的能效比。
（3）热水系统采用燃气锅炉，能够快速制热，满足室内制热的需求。
（4）水系统采用水循环方式，通过水泵将水循环送至各个末端设备，如风机盘管、空气处理机等。
3.电气控制系统（1）电气控制系统采用PLC控制，能够实现系统的自动化控制，提高系统的可靠性和稳定性。
（2）系统配备温度、湿度、压力等传感器，能够实时监控室内环境参数，自动调节制冷、制热、加湿、除湿等设备的运行状态，保证室内环境的舒适度。
（3）系统具有远程监控功能，能够通过电脑、手机等设备实时监控系统运行状态，及时发现故障并进行维修。
三、设计结果1.空气处理系统设计结果（1）新风量：5000×0.2=1000m³/h（2）回风量：5000×0.2=1000m³/h（3）空气处理机选型：全热交换式空气处理机，处理风量为2000m³/h。
（4）高效过滤器选型：F7级别。
2.水系统设计结果（1）冷水机组选型：制冷量为100kW，选用螺杆式制冷机组。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
空调系统设计的基本设计步骤及其主要设计程序可归纳如下:第1步：熟悉设计建筑物的原始设计资料包括：建设方提供的文件、建筑用途及其工艺要求、设计任务书、建筑作业图等。
第2步：资料调研包括：查阅相关设计资料(手册、规范、标准、措施等)、收集相关设备与材料的产品。
第3步：确定室内外设计气象参数根据设计建筑物所处地区，查取室外空气冬、夏季气象设计参数；根据设计建筑物的使用功能，确定室内空气冬、夏季设计参数。
第4步：确定设计建筑物的建筑热工参数及其他参数根据建筑物的外围护结构的构成，计算外墙、屋面、外门、外窗的传热系数等参数；根据建筑物的内外围护结构的构成，计算内墙、楼板、外门、外窗的传热系数等参数；根据建筑物的使用功能，确定在室人员数量、灯光负荷、设备负荷、工作时间段等参数。
第5步：空调热、湿负荷计算计算设计建筑物在最不利条件下的空调热、湿负荷(余热、余湿)；进行建筑节能方案比较，确定合理的空调热、湿负荷。
第6步：确定最佳空调方案通过技术经济比较，选择并确定适合所设计建筑物的空调系统方式、冷热源方式、以及空调系统控制方式。
第7步：送风量与气流组织计算根据计算的空调热、湿负荷以及送风温差，确定冬、夏季送风状态和送风量；根据设计建筑物的工作环境要求，计算确定最小新风量；根据空调方式及计算的送、回风量，确定送、回风口形式，布置送、回风口，进行气流组织设计。
第8步：空调水、风系统设计布置空调风管道，进行风道系统的水力计算，确定管径、阻力等；布置空调水管道，进行水管路系统的水力计算，确定管径、阻力等。
第9步：主要空调设备的设计选型根据空调系统的空气处理方案，并结合i—d图，进行空调设备选型设计计算；确定空气处理设备的容量(热负荷)及送风量，确定表面式换热器的结构形式及其热工参数；根据风道系统的水力计算，确定风机的流量、风压及型号。
第10步：防、排烟系统设计第11步：冷、热源机房设计根据空气处理设备的容量，确定冷源(制冷机)或热源(锅炉)的容量及型号；根据管路系统的水力计算，确定水泵的流量、扬程及型号。
第12步：空调设备及其管道的保冷与保温、消声与隔振设计第13步：工程图纸绘制、整理设计与计算说明书空调热、湿负荷计算空调负荷可以分为空调房间或区域负荷和系统负荷两种：空调房间或区域负荷即为直接发生在空调房间或区域内的负荷；另外还有一些发生在空调房间或区域以外的负荷，如新风负荷(新风状态与室内空气状态不同而产生的负荷)、管道温升(降)负荷(风管或水管传热造成的负荷)、风机温升负荷(空气通过通风机后的温升)、水泵温升负荷(液体通过水泵后的温升)等，这些负荷不直接作用于室内，但最终也要由空调系统来承担。
将以上直接发生在空调房间或区域内的负荷和不直接作用于空调房间或区域内的附加负荷合在一起就称为系统负荷。
通常，根据空调房间或区域的热、湿负荷确定空调系统的送风量或送风参数；根据系统负荷选择风机盘管、新风机组、空气处理器等空气处理设备和制冷机、锅炉等冷、热源设备。
因此，设计一个空调系统，第一步要做的工作就是计算空调房间或区域的热、湿负荷。
空调房间或区域内外附加负荷的计算方法1) 风机温升负荷：当电动机安装在通风机蜗壳内时，空气在通过风机后，由于电动机的机械摩擦发热，将导致空气通过通风机后温度升高，引起冷负荷增加。
2) 水泵温升负荷：空调冷冻水通过水泵后温度升高，引起冷负荷增加。
3) 空气管道温升负荷：空气通过送、回风管道时，由于送、回风管道受风管的保温情况、内外温差、空气流速、风管面积等因素的影响，将通过风管壁散失热量或冷量，导致通过风管的空气温降(或温升)。
保温的冷水(或热水)管道，也会由于管壁的传热导致通过管道液体温升(或温降)，引起冷(或热)负荷增加。
4) 新风负荷：为了保证空调房间或区域内的卫生条件，需要将室外新风送入室内，由于室内外温差的影响，这部分新风要引起冷(或热)负荷增加。
系统冷负荷空调区的夏季系统冷负荷，应当根据所服务空调区的同时使用情况、空调系统的类型及调节方式，按各空调区逐时冷负荷的综合最大值或各空调区夏季冷负荷的累计值确定，并应计入各项有关的附加负荷。
所谓各空调区逐时冷负荷的综合最大值，是将同时使用的各空调区逐时负荷相加，在得出的数列中取最大值。
所谓空调区夏季冷负荷的累计值，是直接将各空调区逐时冷负荷的最大值相加，不考虑它们是否同时使用。
显然采用“空调区夏季冷负荷的累计值”法计算的结果要大于“各空调区逐时冷负荷的综合最大值”法计算的结果。
通常，当采用变风量集中式空调系统时，由于系统本身具有适应各空调区冷负荷变化的调节能力，即可采用前一种计算方法；当采用定风量集中式空调系统或末端设备室温控制装置的风机盘管系统时，由于系统本身不能适应各空调区冷负荷的变化，可采用后一种计算方法。
常用空调系统的特点、设计方法及比较空调系统一般由空气处理设备和空气输送管道以及空气分配装置组成。
根据需要，可以组成许多不同形式的系统。
工程中常用到的空调系统形式有一次回风空调系统、变风量(V A V)空调系统、风机盘管+新风空调系统、水环热泵空调系统、变制冷剂流量(VRV)空调系统、家用中央空调系统等。
1.一次回风空调系统一次回风空调系统在空气处理过程中，大多数场合需要利用一部分回风。
在过渡季节，应当加大新风量的比例，有利于节能；但在夏季和冬季，则应提高回风量的比例，减少新风量的比例，系统运行就越经济。
但实际上，为了卫生要求，不能无限制的减少新风量。
空调系统设计时，通常是取满足卫生要求、满足补充局部排风的要求、保持空调房间正压要求这三项中的最大者作为系统新风量的计算值。
此外，对于绝大多数空调系统来说，当按上述方法得出的新风量不足总风量的10％时，也按10％确定。
2.变风量空调系统这种系统的工作原理是当空调房间负荷发生变化时，系统末端装置自动调节送人房间的送风量，确保房间温度保持在设计范围内，从而使得空调机组在低负荷时的送风量下降，空调机组的送风机转速也随之而降低，达到节能的目的。
3.风机盘管+新风空调系统风机盘管+新风空调系统是空气一水空调系统中的一种主要形式，顾名思义它可分为两部分：一是按房间分别设置的风机盘管机组，其作用是担负空调房间内的冷、热负荷；二是新风系统，通常新风经过冷、热处理，以满足室内卫生要求。
1）风机盘管机组的形式从空气流程形式分，有风机位于盘管下风侧，空气先经盘管处理后，由风机送入空调房间的吸入式；风机处于盘管的上风侧，风机把室内空气抽人，压送至盘管进行冷、热交换，然后送入空调房间的压出式。
吸入式的特点是：盘管进风均匀，冷、热效率相对较高，但盘管供热水的水温不能太高；而压出式是目前使用最为广泛的一种结构形式。
按安装形式分，有立式明装、卧式明装、立式暗装、卧式暗装、吸顶式(又称嵌入式)。
2）风机盘管+新风空调系统的空气处理过程新风与风机盘管各自送风至空调房间。
这种方式即使风机盘管机组停止运行，新风仍将保持不变。
新风在风机盘管的出风口处(压出端)混合。
这种方式无需设置专门的新风口，对吊顶布置较有利；当风机盘管机组运行时，要求新风提高在该处的压力。
新风与风机盘管回风混合后送入空调房间。
这种方式与上述两种方式比较，房间换气次数略有减少；当风机盘管机组停止运行时，新风量有所减少。
3）风机盘管机组的选择原则根据使用要求和平面布置选择适当的机型。
根据冷、热负荷计算结果，选择合适的机组规格，一般按夏季冷负荷选择风机盘管机组。
根据房间冷负荷，按中档时的供冷量来选择型号，并校核冬季加热量是否能满足房间供热要求。
结合实际使用工况，对机组标准工况下的制冷量和制热量进行修正，使所选机组的实际冷、热量接近或大于计算冷、热量。
注意机组机外余压值。
注意机组噪声值，合理选择消声措施。
4. 水环热泵空调系统水环热泵空调系统是全水空调系统的一种形式。
水环热泵也称为水一空气热泵，其载热介质为水。
制冷时，机组向环路内的水放热，使空气温度降低；供热时则从水中取得热量加热空气。
水环热泵机组的工作原理水环热泵机组在制冷工况运行时，水环热泵机组内置压缩机把低压低温冷媒蒸气压缩成为高温冷媒气体进入冷凝器，在冷凝器中通过水的冷却作用使冷媒冷凝成高压液体，经节流装置(膨胀阀)节流膨胀后进人蒸发器，从而对通过水环热泵机组的空气进行冷却。
水环热泵机组在制热工况运行时，机组系统方式同制冷工况，不同的是，制热时通过四通阀的切换，使制冷工况时冷凝器变为蒸发器，而制冷工况时的蒸发器则变成冷凝器。
机组通过蒸发器吸收水中的热量，由冷凝器向通过水环热泵机组的空气放热，达到加热空气的目的。
送风量与气流组织气流组织设计的任务是合理地组织室内空气的流动，使室内工作区空气的温度、相对湿度、速度和洁净度能更好地满足工艺要求以及人们的舒适性要求。
1. 送风量空气调节系统的送风量应能消除室内最大余热余湿，通常按夏季最大的室内冷负荷计算确定。
1）送风温差送风温差是确定送风状态和计算送风量的关键参数。
送风温差选择得大，送风量就会小，处理空气和输送空气所需设备也会相应地要求小，从而可以使初投资和长期运行费用减小。
但送风温差过大，送风量过小时，将会影响室内气流组织的分布，导致室内的温度和湿度分布的均匀性和稳定性受到影响。
在满足舒适条件下，应尽量加大空调系统的夏季送风温差，但不宜超过下列数值：送风高度小于等于5m时，不超过10℃；送风高度大于5m时，不超过15℃；送风高度大于10m时，按射流理论计算确定；当采用顶部送风(非散流器)时，送风温差应按射流理论计算确定。
2）新风量空调系统的新风量不应小于总送风量的10％，且不应小于下列两项风量中的较大值：补偿排风和保持室内正压所需的新风量；保证各房间每人每小时所需的新风量。
2 常用气流组织的形式及其选择空调区的气流组织，应根据建筑物的用途，满足对空调区内设计温湿度及其精度、工作区允许的气流速度、噪声标准、空气质量、室内温度梯度及空气分布特性指标(ADPI)的要求；气流分布均匀，避免产生短路及死角；结合建筑物特点、内部装修、工艺(含设备散热因素)或家具布置等进行设计、计算。
空调房间人员活动区的气流速度不宜过大，并考虑室内活动区的允许速度与室内空气温度之间的关系。
空调房间的主要送风形式：百叶风口或条缝形风口侧送；散流器、孔板或条缝形风口顶送；地板散流器下送；喷口送风。
百叶风口或条缝型风口侧送：根据空调房间的特点，送、回风口可以布置成单侧上送上回、单侧上送下回、双侧上送上回、双侧上送下回、单侧上送、走廊回风等多种形式。
1)仅为夏季降温服务的空凋系统，且空调房间层高较低时，可采用上送上回方式；2)以冬季送热风为主的空调系统，且空调房间层高较低时，宜采用上送下回方式；3)全年使用的空调系统，一般应根据气流组织计算来确定采用哪种方式；4)层高较低、进深较大的空调房间，宜采用单侧或双侧送风、贴附射流。
