民用建筑电气施工规范图例演示文稿
l 电线管暗配 电线管集中在 梁的局部，影 响梁的有效断 面，要求分开 设置，保持一 定间距。
3ÿ
1.1电管敷设------建筑电气工程
l 电线管暗配 多根电线管墙面暗敷， 要求管间分开留有间距 并固定牢固。土建抹灰 外挂钢丝网，防止墙面 裂缝。
昳ÿ
1.1电管敷设------建筑电气工程
l 电线管暗配---接线盒安装
紧定螺帽旋紧至 螺帽脱落
1.1电管敷设------建筑电气工程
l 电管敷设—消防报警及联动钢导管 火灾自动报警系统的消防联动控制、通讯和报警采用明敷时， 其金属导管或金属线槽上应采用防火保护措施。导管接地连 续可靠。
消防联动钢导 管刷防火漆
1.1电管敷设------建筑电气工程
l 电管敷设—质量问题
线盒布置合理;
电管排列随 建筑弯曲成Байду номын сангаас
弧形
2、电管不应固定在吊顶龙骨上。
排列整齐，顺直， 层次分明.
1.1电管敷设------建筑电气工程
l 电管吊顶内敷设
在接线盒边缘 150-500MM范
围设管卡
专用吊杆，安装 方便可靠
1.1电管敷设------建筑电气工程
l 电管吊顶内敷设
1、 非镀锌钢导管螺纹连接 时连接处两端用不小于 Ф6圆钢焊接跨接地线；
3ÿ
1.1电管敷设------建筑电气工程
l 电管敷设—质量问题
电管敷设无规范而言， 电管敷设半明半暗，未设接 导线外露且墙内有接头 线盒或导线未加保护管引出
3ÿ
1.1电管敷设------建筑电气工程
l 其他质量问题 l 1、除埋入混凝土中的非镀锌钢导管外壁不做防
腐处理外，其他场所的非镀锌钢导管内外壁均做 防腐处理。 l 2、壁厚小于等于2mm的钢电线导管不应埋设于 室外土壤内。 l 3、当设计无要求时，埋设在墙内或混凝土内的 绝缘导管，采用中型以上的导管。 l 4、不进入接线盒（箱）的垂直管口穿入电线、 电缆后，管口应密封。
3ÿ
1.1电管敷设------建筑电气工程
l 电线管暗配 多根电线管墙面暗敷， 要求管间分开留有间距 并固定牢固。土建抹灰 外挂钢丝网，防止墙面 裂缝。
昳ÿ
1.1电管敷设------建筑电气工程
l 电线管暗配---接线盒安装
紧定螺帽旋紧至 螺帽脱落
1.1电管敷设------建筑电气工程
l 电管敷设—消防报警及联动钢导管 火灾自动报警系统的消防联动控制、通讯和报警采用明敷时， 其金属导管或金属线槽上应采用防火保护措施。导管接地连 续可靠。
消防联动钢导 管刷防火漆
1.1电管敷设------建筑电气工程
l 电管敷设—质量问题
线盒布置合理;
电管排列随 建筑弯曲成Байду номын сангаас
弧形
2、电管不应固定在吊顶龙骨上。
排列整齐，顺直， 层次分明.
1.1电管敷设------建筑电气工程
l 电管吊顶内敷设
在接线盒边缘 150-500MM范
围设管卡
专用吊杆，安装 方便可靠
1.1电管敷设------建筑电气工程
l 电管吊顶内敷设
1、 非镀锌钢导管螺纹连接 时连接处两端用不小于 Ф6圆钢焊接跨接地线；
3ÿ
1.1电管敷设------建筑电气工程
l 电管敷设—质量问题
电管敷设无规范而言， 电管敷设半明半暗，未设接 导线外露且墙内有接头 线盒或导线未加保护管引出
3ÿ
1.1电管敷设------建筑电气工程
l 其他质量问题 l 1、除埋入混凝土中的非镀锌钢导管外壁不做防
腐处理外，其他场所的非镀锌钢导管内外壁均做 防腐处理。 l 2、壁厚小于等于2mm的钢电线导管不应埋设于 室外土壤内。 l 3、当设计无要求时，埋设在墙内或混凝土内的 绝缘导管，采用中型以上的导管。 l 4、不进入接线盒（箱）的垂直管口穿入电线、 电缆后，管口应密封。
建筑电气施工图文并茂
对电气JDG管施工、管内穿线、配电箱、柜的安装、开关、插座、灯具安装、电缆桥架安装、避雷及接地装置安装、外网电缆的敷设及入户、施工用电安全等进行了实例分析,对学习有很大的帮助哦～需要的望过来!！一、电气JDG管施工1、作业条件（1)、土建完成顶板、梁支模;(2）、梁钢筋绑扎完毕；（3）、现浇板底层钢筋绑扎完毕，上层钢筋绑扎前。
施工时对每个电气设备及管路的安装做出详细的施工图以便安装的统一性.一般楼板内暗敷设预埋性管路时，交叉管路不要超过2路，多层交叉易造成电气管路埋藏过浅，易导致管路损伤.在混凝土浇筑前，电气预埋管路应做好固定，如上图，管口应密封好，管身应用钢丝绑扎在地面钢筋网上.电气管路在明敷设时应尽量隐藏在构筑物上，如在钢梁，钢柱的内侧.不可抗压性管路在直埋敷设时候的保护措施,在管路上方加设混凝土板或直接在管路上浇注混凝土。
2、材料要求（1）外观检查钢管壁厚均匀、焊缝均匀、无劈裂、毛刺砂眼、棱刺和凹扁等缺陷；(2) 螺纹管接头、直管接头、弯管接头外形完好、丝扣清晰。
无翘曲变形等缺陷; (3）铁制灯头盒、开关盒等的金属板厚度必须符合厂家提供的技术指标要求。
操作工艺：包括管路与管路的连接和管路与盒的连接两种情况:(1）、管路与管路的连接,直线管路采用配套的直管接头连接，管的接口应在直管接头的中心位置，即将接头插接到位。
根据管路要求采用90°直角弯管接头时，管路要插人直角弯管的承插口处，并插接到位。
然后拧紧螺母.（2）、管路与盒的连接，采用配套的爪型螺纹管接头，接头的一端按上面管接头的连接方法与管路连接,另一端使用专用扳手与盒锁紧，爪型根母护口要完好,以保证良好的接地电气通路,且不必焊跨接地线。
开关插座盒在墙体内预埋的时候应拉线统一盒体标高。
墙体内预埋的插座盒，如墙两侧同一位置均有插座时应预先控制好2插座盒位置避免墙体砌筑完成时插座盒过于突出墙体。
当预埋管路破坏砌筑墙体的时候则需对墙体填充水泥明、暗配管路敷设。
建筑电气施工图识图详解PPT课件
④ 线路敷设方式：绝缘子布线、管子布线、 线槽布线、电缆布线等
⑤ 照明设备器具的布置：安装高度及平面 位置
⑥ 接地防雷情况
⑶ 识读脉络： 进户线 — 总配电箱 — 干线 — 分配电
箱 — 支线 — 用电设备
<二>、电气施工图识读案例
1 常用电气施工图介绍
1.1 设计说明
设计说明一般是一套电气施工图的第一张图纸，主 要包括：〔1〕 工程概况;〔2〕 设计依据;〔3〕 设计范 围;〔4〕 供配电设计;〔5〕 照明设计;〔6〕 线路敷设; 〔7〕 设备安装;〔8〕 防雷接地;〔9〕 弱电系统;〔10〕 施工本卷须知。
；
3
GB 50200—94〕；
4
二、设计内容
本工程电气设计工程包括380V/220V供配电系统、 照明系统、防雷接地系统和电视 系统。
三、供电系统
1 供电方式
本工程拟由小区低压配电网引来380V/220V 三相四线电源，引至住宅首层总配电箱，再分别 引至各用电点；接地系统为TN-C-S 系统，进户 处零线须重复接地，设专用PE线，接地电阻不大 于4Ω；本工程采用放射式供电方式。
2
(￠10圆钢)作为接闪
器，并形成不大于24×16的避雷网，并与引下线牢固相连。
避雷带支架做法：在女儿墙上预埋25×4镀锌扁钢作为支架，外 露长度为，支架间距，转弯处。
3
16以上主筋通长焊接作引来自线，间距不大于25m。引下线位置详见防雷平面图。外墙
引下线在室外地面下1m处引出与室外接地线焊接。
4 接地极：接地装置利用地基梁的钢筋，要求所有 地基梁的两根主筋均应与引下线焊接。
图16-6 干线系统图 Back
图16-7 AL配电柜系统图
建筑电气施工图(完整版)ppt精选课件

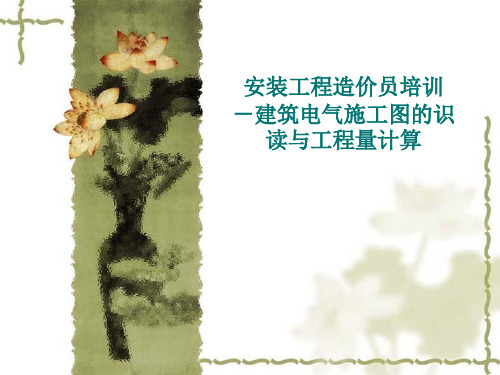

安装工程造价员培训 －建筑电气施工图的识
读与工程量计算
建筑电气施工图的识读
❖ <一>、基础知识：
❖ 1．常用电线：
❖ ⑴ 裸导线：一般为架空线路的主体，输送电能。
❖ ① 裸单线：TY 铜质圆单线 LY 铝质圆单线
❖ ② 裸绞线：TJ 铜绞线 LJ 铝绞线
❖
LGJ 钢芯铝绞线
编辑版pppt
2
⑵ 绝缘电线
B
—
电线标称截面(mm2)
绝缘材料(V为聚氯乙烯塑料绝缘，
X为橡胶绝缘)
导体材料(L为铝芯，铜芯省略)
表示布线用的电线
导线的性能 (ZR：表示阻燃，NH表示耐火)
BV：铜芯塑料绝缘线 BX：铜芯橡胶绝缘线 BLV：铝芯塑料绝缘线 BVV：铜芯塑料绝缘护套线 BLVV：铝芯塑料绝缘护套线
例：BV— 2.5 BVV— 4 ZRBLV—25 NHBX—10
❖ 4 其他有关国家及地方的现行规程、规范及标准。 ❖ 二、设计内容
❖ 本工程电气设计项目包括380V/220V供配电系统、 照明系统、防雷接地系统和电视电话系统。
❖ 三、供电系统
❖ 1 供电方式
❖ 本工程拟由小区低压配电网引来380V/220V 三相四线电源，引至住宅首层总配电箱，再分别 引至各用电点；接地系统为TN-C-S 系统，进户 处零线须重复接地，设专用PE线，接地电阻不大 于4Ω；本工程采用放射式供电方式。
具、插座、开关等电气设备的数量、型号规格、安 装位置、安装高度，表示照明线路的敷设位置、敷 设方式、敷设路径、导线的型号规格等。 ❖ (2) 照明、插座平面图举例 ❖ 图16-3、图16-4分别为某高层公寓标准层插座、 照明平面图。
❖ 2 防雷平面图(图16-5)
读与工程量计算
建筑电气施工图的识读
❖ <一>、基础知识：
❖ 1．常用电线：
❖ ⑴ 裸导线：一般为架空线路的主体，输送电能。
❖ ① 裸单线：TY 铜质圆单线 LY 铝质圆单线
❖ ② 裸绞线：TJ 铜绞线 LJ 铝绞线
❖
LGJ 钢芯铝绞线
编辑版pppt
2
⑵ 绝缘电线
B
—
电线标称截面(mm2)
绝缘材料(V为聚氯乙烯塑料绝缘，
X为橡胶绝缘)
导体材料(L为铝芯，铜芯省略)
表示布线用的电线
导线的性能 (ZR：表示阻燃，NH表示耐火)
BV：铜芯塑料绝缘线 BX：铜芯橡胶绝缘线 BLV：铝芯塑料绝缘线 BVV：铜芯塑料绝缘护套线 BLVV：铝芯塑料绝缘护套线
例：BV— 2.5 BVV— 4 ZRBLV—25 NHBX—10
❖ 4 其他有关国家及地方的现行规程、规范及标准。 ❖ 二、设计内容
❖ 本工程电气设计项目包括380V/220V供配电系统、 照明系统、防雷接地系统和电视电话系统。
❖ 三、供电系统
❖ 1 供电方式
❖ 本工程拟由小区低压配电网引来380V/220V 三相四线电源，引至住宅首层总配电箱，再分别 引至各用电点；接地系统为TN-C-S 系统，进户 处零线须重复接地，设专用PE线，接地电阻不大 于4Ω；本工程采用放射式供电方式。
具、插座、开关等电气设备的数量、型号规格、安 装位置、安装高度，表示照明线路的敷设位置、敷 设方式、敷设路径、导线的型号规格等。 ❖ (2) 照明、插座平面图举例 ❖ 图16-3、图16-4分别为某高层公寓标准层插座、 照明平面图。
❖ 2 防雷平面图(图16-5)
民用建筑电气施工规范图例合集.ppt
l 1、避雷带支架安装位置准确，水平直线部位间距均匀，固定牢 固；
l 2、避雷带敷设高度一致，顺直，焊接符合要求，焊缝打磨光滑， 防锈处理到位，油漆光亮。
.精品课件.
25
昳ÿ
1.2防雷接地------建筑电气工程
l 避雷带敷设 避雷带敷设弯曲半径正确、顺畅，弯曲部位间距不 大于0.5m，支架固定牢固、垂直。
1、明敷电管排列整齐，做法 基本一致，表面整洁，油漆完 整，支架平直设置合理，固定 牢固；
2、跨接线齐全，接地可靠。
.精品课件.
14
3ÿ
1.1电管敷设------建筑电气工程
l 电管敷设—转线盒处理
转线盒用盖板封堵，专用软管接头连接。
.精品课件.
15
3ÿ
1.1电管敷设------建筑电气工程
l 电管敷设—KBG扣压式薄壁钢导管
30
3ÿ
1.2防雷接地------建筑电气工程
l 避雷带敷设---特制避雷带支架 l 避雷带采用卡箍式特制支架，安装简便，美观实用。
.精品课件.
31
1.2防雷接地------建筑电气工程
l 避雷带敷设---质量问题 l 1、圆钢与圆钢搭接为圆钢直径的6倍，双面施焊； l 2、避雷线连接处未进行有效跨接或搭接。
l 电管吊顶内敷设
1、 电管排列整齐，固定点间距均 匀，固定牢固，连接可靠，转
线盒布置合理;
电管排列随 建筑弯曲成
弧形
2、电管不应固定在吊顶龙骨上。
.精品课件.
排列整齐，顺直，
层次分明.
11
1.1电管敷设------建筑电气工程
l 电管吊顶内敷设
在接线盒边缘 150-500MM范
围设管卡
2024版建筑电气施工图PPT优秀课件
作用
指导建筑电气设备的安装、调试和 运行，确保电气系统的安全、可靠 和经济运行。
施工图组成要素
设计说明
阐述设计依据、范围、原则及 注意事项等，帮助理解设计意 图。
平面图
表示电气设备在建筑物内的平 面布置，包括设备位置、线路 走向等。
图纸目录
列出所有图纸的名称、编号和 张数等，方便查阅和管理。
系统图
识别线路和导线的表示方法
02
掌握线路和导线的颜色、线型、线宽等表示方法，以便正确理
解电气连接关系。
识别安装方式和标注
03
了解电气设备和元件的安装方式、标注方法和标注内容，以便
正确安装和调试。
常见问题及解决方法
问题一
图纸中设备或元件的符号不认识。
解决方法
查阅相关电气图形符号和文字符号的资料，或者向专业人 员请教。
问题二
图纸中线路或导线的表示方法不清楚。
解决方法
仔细阅读设计说明，了解线路和导线的颜色、线型、线 宽等表示方法，并结合实际情况进行判断。
问题三
图纸中安装方式和标注不明确。
解决方法
仔细阅读设计说明，了解安装方式和标注方法的具体要 求，并结合实际情况进行判断和决策。同时，可以向专 业人员请教或者参考相关规范和标准。
表示电气系统的组成、主要设 备及其相互关系，反映系统的 工作原理。
详图
表示电气设备、装置和线路的 详细结构、尺寸和安装要求等。
设计规范及标准
国家电气设计规范
建筑行业电气设计标准
包括供配电系统设计规范、低压配电设计规 范等，是建筑电气设计的基本依据。
如《民用建筑电气设计规范》、《建筑电气 制图标准》等，规定了建筑电气设计的具体 要求和标准。
指导建筑电气设备的安装、调试和 运行，确保电气系统的安全、可靠 和经济运行。
施工图组成要素
设计说明
阐述设计依据、范围、原则及 注意事项等，帮助理解设计意 图。
平面图
表示电气设备在建筑物内的平 面布置，包括设备位置、线路 走向等。
图纸目录
列出所有图纸的名称、编号和 张数等，方便查阅和管理。
系统图
识别线路和导线的表示方法
02
掌握线路和导线的颜色、线型、线宽等表示方法，以便正确理
解电气连接关系。
识别安装方式和标注
03
了解电气设备和元件的安装方式、标注方法和标注内容，以便
正确安装和调试。
常见问题及解决方法
问题一
图纸中设备或元件的符号不认识。
解决方法
查阅相关电气图形符号和文字符号的资料，或者向专业人 员请教。
问题二
图纸中线路或导线的表示方法不清楚。
解决方法
仔细阅读设计说明，了解线路和导线的颜色、线型、线 宽等表示方法，并结合实际情况进行判断。
问题三
图纸中安装方式和标注不明确。
解决方法
仔细阅读设计说明，了解安装方式和标注方法的具体要 求，并结合实际情况进行判断和决策。同时，可以向专 业人员请教或者参考相关规范和标准。
表示电气系统的组成、主要设 备及其相互关系，反映系统的 工作原理。
详图
表示电气设备、装置和线路的 详细结构、尺寸和安装要求等。
设计规范及标准
国家电气设计规范
建筑行业电气设计标准
包括供配电系统设计规范、低压配电设计规 范等，是建筑电气设计的基本依据。
如《民用建筑电气设计规范》、《建筑电气 制图标准》等，规定了建筑电气设计的具体 要求和标准。
建筑电气施工图完整版(ppt 80张)
CC：沿顶棚暗敷
BC：沿梁暗敷 CLC：沿柱暗敷 SCC：在吊顶内敷
6、线路在平面图上的表示：
a－b (c × d) e - f
a :线路编号 b：导线型号
c ：导线根数
e ：线路敷设方式
d ：导线截面
f ：线路敷设部位
例： N1 BV-3×4 SC20 –FC
表示：N1回路，3根4mm2的铜芯聚氯乙
TMY：硬铜母线
LMY：硬铝母线
4、线路敷设方式代号：
TC：用电线管敷设 SC：用焊接钢管敷设 SR：用金属线槽敷设 CT：用桥架敷设
PC：用硬塑料管敷设
PEC：用半硬塑料管敷设
5、线路敷设部位代号： WE：沿墙明敷 WC：沿墙暗敷
CE：沿顶棚明敷
BE：沿屋架明敷 CLE：沿柱明敷 FC：沿地板暗敷 设
识读一套电气施工图，应首先仔细阅读 设计说明，通过阅读，可以了解到工程的概 况、施工所涉及到的内容、设计的依据、施 工中的注意事项以及在图纸中未能表达清楚 的事宜。
下面的例子是某公寓的电气设计说明，通 过它来初步了解电气施工图的设计说明。
设计说明 一、设计依据 1 民用建筑电气设计规范》（JGJ/T 16—92）； 2 建筑物防雷设计规范》（GB 50057—94 2000 年版）； 3 有线电视系统工程技术规范》（GB 50200— 94）； 4 其他有关国家及地方的现行规程、规范及标准。 二、设计内容 本工程电气设计项目包括380V/220V供配电系统、 照明系统、防雷接地系统和电视电话系统。
五、防雷接地系统
本工程按民用三类建筑防雷要求设置防雷措施， 利用建筑物金属体做防雷及接地装置，在女儿墙上设 人工避雷带，利用框架柱内的两根对角主钢筋做防雷 引下线，并利用结构基础内钢筋做自然接地体，所有 防雷钢筋均焊接连通，屋面上所有金属构件和设备均 10镀锌圆钢与避雷带焊接连通，接地电阻 不大于4Ω，若实测大于此值应补打接地极直至满足要 求；具体做法详见相关图纸。
建筑电气施工图(完整版)经典.ppt
优选
❖ 2 线路敷设 ❖ 低压配电干线选用铜芯交联聚乙烯绝缘电缆
（YJV）穿钢管埋地或沿墙敷设；支干线、支线选 用铜芯电线（BV）穿钢管沿建筑物墙、地面、顶板 暗敷设。
❖ 四、照明部分
❖ 1 本工程按普通住宅设计照明系统。 ❖ 2 所有荧光灯均配电子镇流器。 ❖ 3 卫生间插座采用防水防溅型插座；户内低于
⑴ 识读程序： 先看图纸目录，再看施工说明， 了解图例符号，系统结合平面。
⑵ 识读要点： ① 供电方式和相数：高压还是低压供电，单相还是三相 ② 进户方式：电杆进户、沿墙边埋角钢进户、 地下电缆进户 ③ 线路分配情况
优选
④ 线路敷设方式：绝缘子布线、管子布线、 线槽布线、电缆布线等 ⑤ 照明设备器具的布置：安装高度及平面 位置 ⑥ 接地防雷情况
优选
2．电缆： 多芯导线
在电路中起着输送和分配电能的作用
电缆的组成：线芯、绝缘层、保护层
电缆按用途可分为：
⑴ 电力电缆：用来输送和分配大功率电能
a、聚氯乙烯绝缘聚氯乙烯护套电力电缆
VV
VLV
例：VV22 - 4×120+1×50
表示4根截面为120mm2和1根截面为50mm2的
铜芯聚氯乙烯绝缘，钢带铠装聚氯乙烯护套五芯电
优选
电缆按绝缘层可分为：
油浸纸绝缘
Z
橡皮绝缘 塑料绝缘
X V、Y
⑷ 电缆附件
电缆终端头：电缆与配电箱的连接处
一根电缆两个电缆头
电缆中间头：用于电缆的延长，隔250m设一个
优选
优选
3．母线： ⑴ 软母线：用于35kV以上的高压配电装置中 ⑵ 硬母线：用于高低压配电所 TMY：硬铜母线 LMY：硬铝母线
1.8m的插座均采用安全型插座。 ❖ 4 各照明器具的安装高度详见主要设备材料表。
❖ 2 线路敷设 ❖ 低压配电干线选用铜芯交联聚乙烯绝缘电缆
（YJV）穿钢管埋地或沿墙敷设；支干线、支线选 用铜芯电线（BV）穿钢管沿建筑物墙、地面、顶板 暗敷设。
❖ 四、照明部分
❖ 1 本工程按普通住宅设计照明系统。 ❖ 2 所有荧光灯均配电子镇流器。 ❖ 3 卫生间插座采用防水防溅型插座；户内低于
⑴ 识读程序： 先看图纸目录，再看施工说明， 了解图例符号，系统结合平面。
⑵ 识读要点： ① 供电方式和相数：高压还是低压供电，单相还是三相 ② 进户方式：电杆进户、沿墙边埋角钢进户、 地下电缆进户 ③ 线路分配情况
优选
④ 线路敷设方式：绝缘子布线、管子布线、 线槽布线、电缆布线等 ⑤ 照明设备器具的布置：安装高度及平面 位置 ⑥ 接地防雷情况
优选
2．电缆： 多芯导线
在电路中起着输送和分配电能的作用
电缆的组成：线芯、绝缘层、保护层
电缆按用途可分为：
⑴ 电力电缆：用来输送和分配大功率电能
a、聚氯乙烯绝缘聚氯乙烯护套电力电缆
VV
VLV
例：VV22 - 4×120+1×50
表示4根截面为120mm2和1根截面为50mm2的
铜芯聚氯乙烯绝缘，钢带铠装聚氯乙烯护套五芯电
优选
电缆按绝缘层可分为：
油浸纸绝缘
Z
橡皮绝缘 塑料绝缘
X V、Y
⑷ 电缆附件
电缆终端头：电缆与配电箱的连接处
一根电缆两个电缆头
电缆中间头：用于电缆的延长，隔250m设一个
优选
优选
3．母线： ⑴ 软母线：用于35kV以上的高压配电装置中 ⑵ 硬母线：用于高低压配电所 TMY：硬铜母线 LMY：硬铝母线
1.8m的插座均采用安全型插座。 ❖ 4 各照明器具的安装高度详见主要设备材料表。
某住宅楼工程电气施工图（14张）
4020025504020031503150402002550402004020025504020031503150402002550402001:100一层照明平面图375042001500375014100建 筑电 气给 排 水结 构暖 通240022501800卧室客厅3000上厨房厨房30001800卧室33002550客厅卧室卧室上3750150037501410042002400标准层照明平面图22501800卧室30001:100厨房厨房3000客厅卧室1800客厅上卧室上下卧室330025503300180030002550420037501500141003750阁楼层下层照明平面图2250240018001800卧室30001:100厨房3000客厅卧室18001800客厅卧室下厨房上卧室3300255042001500375037501410024002250阁楼层上层照明插座平面图18001:100300019.45037501500375014100420037504200150037501410030002550上300034502100厨房客厅180024001800厨房厨房240025503000卧室卧室3150卧室卧室卧室225028503000厨房2100卧室客厅卧室330025503450客厅上卧室2100210030002550下上300021003450厨房客厅180024001800厨房厨房24002550卧室卧室3000卧室卧室卧室3150下上225028503000厨房2100卧室卧室3300上客厅卧室345025502100客厅25503000345024003000255031503300420037501500375014100420015003750141003750300025503000345021001800240018002400
