AT89C51单片机控制步进电机
基于AT89C51单片机的步进电机控制
基于AT89C51单片机的步进电机控制基于AT89C51单片机的步进电机控制摘要：随着微电子和计算机技术的发展，步进电机的需求量与日俱增，它广泛用于打印机、电动玩具等消费类产品以及数控机床、工业机器人、医疗器械等机电产品中，其在各个国民经济领域都有应用。
研究步进电机的控制系统，对提高控制精度和响应速度、节约能源等都具有重要意义。
步进电机是一种能将电脉冲信号转换成角位移或线位移的机电元件，步进电机控制系统主要由步进控制器,功率放大器及步进电机等组成。
采用单片机控制,用软件代替上述步进控制器,使得线路简单,成本低,可靠性大大增加。
软件编程可灵活产生不同类型步进电机励磁序列来控制各种步进电机的运行方式。
本设计是采用AT89C51单片机对步进电机的控制，通过I/O口输出的时序方波作为步进电机的控制信号，信号经过芯片ULN2003驱动步进电机。
实践证明，基于单片机控制的步进电机比传统的步进控制器具有更好的性能，更加简单、方便、可靠。
本设计的主要研究对象就是开环伺服系统中最常用的执行器件——步进电机。
关键词：步进电机，单片机，正反转控制，键盘目录摘要 (1)第一章绪论 (2)1.1 步进电机及其发展 (2)1.2 步进电机在我国的发展应用及前景 (2)1.3 设计研究内容 (3)第二章控制系统硬件分析与设计 (4)2.1 步进电机 (4)2.2 单片机的选择 (6)2.3 步进电机控制系统的组成 (7)第三章控制系统软件分析与设计 (14)3.1 程序流程图 (14)3.2 读键盘子程序流程图 (15)3.3 键盘处理子程序流程图 (15)3.4 电机控制中断程序流程图 (16)第四章调试与改进 (18)4.1 调试与改进 (18)4.2 运行结果 (18)第五章总结 (19)致谢 (20)参考文献 (21)附录 (22)附录一源程序清单 (22)附录二控制原理图 (27)第一章绪论1.1 步进电机及其发展步进电机又称为脉冲电动机或阶跃电动机，它是基于最基本的电磁感应作用，将电脉冲信号转变为角位移或线位移的开环控制元件。
89C51单片机对步进电动机的C语言控制程序
89C51单片机对步进电动机的控制程序啊？兄弟做的如何了？我也是不懂啊，真是有点同病相怜了这个程序是课程设计的，现在老师要复杂点的，不让用延时程序了，因为浪费CPU时间，改为定时器扫描防抖，还有显示是用四个数码管，用四个键控制，其中一个起停，一个正反转，两个加减速。
我只能写到这些了，你有何进展，交流一下吧#define uchar unsigned char //定义一下方便使用#define uint unsigned int#define ulong unsigned long#include <reg52.h> //包括一个52标准内核的头文件sbit P10 = P1^0; //头文件中没有定义的IO就要自己来定义了sbit P11 = P1^1;sbit P12 = P1^2;sbit P13 = P1^3;sbit K1 = P3^2;sbit K2 = P3^5;sbit K3 = P3^6;sbit K4 = P3^7;sbit P20=P2^0;sbit P21=P2^1;bit ldelay=0; //长定时溢出标记,预置是0uchar a,m=50;uchar result;uint b,n;uint i,j;char code dx516[3] _at_ 0x003b;//这是为了仿真设置的/*********************************************************************** ***********///电机正转void zheng_z(){ uchar code ledp1[8]={0xfe,0xfc,0xfd,0xf9,0xfb,0xf3,0xf7,0xf6};//预定的写入P1的值正转uchar ledi1; //用来指示正转显示顺序P1=ledp1[ledi1];//读出一个值送到P1口ledi1++;//指向下一个if(ledi1==8)ledi1=0; //到了最后一个灯就换到第一个}//电机反转void fan_z(){ uchar code ledp2[8]={0xf6,0xf7,0xf3,0xfb,0xf9,0xfd,0xfc,0xfe};//预定的写入P1的值反转uchar ledi2; //用来指示反转显示顺序P1=ledp2[ledi2];//读出一个值送到P1口ledi2++; //指向下一个if(ledi2==8)ledi2=0; //到了最后一个灯就换到第一个}//减速void jian_s(){m+=5;if(m>=50)m=50;}//加速void jia_su(){ m-=5;if(m<=10)m=10;}/*******************************************************************/ void delay(uint j){j=100;for(i=0;i<j;i++){;}}void display(uint x){switch(x){case 0: P0=0xC0;break;case 1: P0=0xF9;break;case 2: P0=0xA4;break;case 3: P0=0xB0;break;case 4: P0=0x99;break;case 5: P0=0x92;break;case 6: P0=0x82;break;case 7: P0=0xF8;break;case 8: P0=0x80;break;case 9: P0=0x90;break;}}void sudu(uint c){switch(c){case 50: result=15;break;case 45: result=17;break;case 40: result=19;break;case 35: result=21;break;case 30: result=25;break;case 25: result=30;break;case 20: result=38;break;case 15: result=50;break;case 10: result=75;break;}}/*******************************************************************/ //主程序void main(void){TMOD = 0x01; //设定时器0为16位模式TH0 =0xdb; //赋T0的预置值0xdbTL0 =0xff;TR0=1; //启动定时器ET0=1; //打开定时器0中断EA=1; //打开总中断while(1) //主程扫描各键值{if(ldelay) //发现有时间溢出标记，进入处理{ldelay=0; //清除标记zheng_z();if(!K3)a=1; //如果读到K3为0if(!K4)a=0; //如果读到K4为0if(a==1)zheng_z();elsefan_z();if(!K1) //如果读到K1为0jian_s(); //减速if(!K2) //如果读到K2为0jia_su(); //加速/*********************************************************************** ************/sudu(m);b=result/10;n=result%10;P20=1;P21=0;display(b);delay (2);P20=~P20;P21=~P21;display(n);delay (2);}}}//定时器0中断timer0() interrupt 1{static uchar t;TH0 =0xdb; //赋T0的预置值0xdbTL0 =0xff;//TF0=0;t++;if(t==m){ t=0;ldelay=1;}}//定时器1中断/*timer1() interrupt 3{static uchar t;TF0=0;t++;if(t==20) { t=0; ldelay=1; } }*/。
单片机控制的步进电机
浙江海洋学院设计题目单片机控制的步进电机摘要步进电机是将电脉冲信号转变为角位移或线位移的开环控制元件，步进电机有三线式、五线式、六线式3种但控制方法都相同都必须以脉冲电流来驱动。
非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，广泛应用在各种自动化控制系统。
本设计以AT89C51单片机为核心，对步进电机进行控制，通过按键实现步进电机正转、反转、加速、减速，并使用LED显示电机速度。
经过PROTEUS仿真和硬件焊接，结果表明，系统实现了要求。
电机控制编程原理根据励磁方法建立励磁顺序数组，励磁顺序数组元素为：x[]={0x02, 0x0 6,0x04,0x0c,0x08,0x09, 0x01,0x03} 该电路简单，可靠性强，运行稳定。
关键词：AT89C51；ULN2003A，LED；步进电机目录1. 引言 (5)2. 方案设计 (5)2.1. 设计要求 (5)2.2.1单片机芯片的选择 (5)2.2.2总设计及系统原理 (5)2.2. 设计方案 (5)3. 硬件设计 (6)3.1. 单片机最小系统 (6)3.2. 驱动部分 (6)3.3 按键部分 (6)3.4 显示部分 (7)4. 软件设计 (7)4.1. 软件流程 (7)4.2. 子程序设计 (7)5. 实验结果与讨论 (8)5.1. 实验仿真 (8)5.2. 结果讨论 (8)6. 心得体会 (9)7. 附录；源程序 (10)8. 参考文献 (11)1.引言步进电机是一种常用的机电执行元件,相应的控制和驱动电路对于其整体性能起着非常重要的作用。
采用常见的AT89S51单片机和步进电机驱动芯片L298N实现步进电机的控制和驱动。
整个系统具有结构简单、可靠性高、体积小、成本低和实用性强等特点,具有较高的应用推广价值。
利用STC89C51单片机对四相步进电机进行读写操作并通过对按键的控制改变单片机的输出脉冲以此控制电机转速反应电机正反转及加速减速，这样便构成了一个单片机控制的步进电机。
基于AT89C51单片机的步进电动机控制系统设计
重庆科技大学本科毕业论文基于AT89C51单片机的步进电动机控制系统设计考生姓名： XXXXX X 准考证号： XXXXXXXXXXXX 专业层次：本科院（系）：XXXXXXXXXXXXXXXXXXX 指导教师： XXXXXX 职称：讲师重庆科技大学二O一二年月日基于AT89C51单片机的步进电动机控制系统设计考生姓名： XXXXXX准考证号： XXXXXXXXXXXX专业层次：本科指导教师： XXXXXXX院（系）：机械与动力工程学院重庆科技大学二O一二年九月二十日摘要随着微电子和计算机技术的发展，步进电机的需求量与日俱增，它广泛用于打印机、电动玩具等消费类产品以及数控机床、工业机器人、医疗器械等机电产品中，其在各个国民经济领域都有应用。
研究步进电机的控制系统，对提高控制精度和响应速度、节约能源等都具有重要意义。
步进电机是一种能将电脉冲信号转换成角位移或线位移的机电元件，步进电机控制系统主要由步进控制器,功率放大器及步进电机等组成。
采用单片机控制,用软件代替上述步进控制器,使得线路简单,成本低,可靠性大大增加。
软件编程可灵活产生不同类型步进电机励磁序列来控制各种步进电机的运行方式。
本设计是采用AT89C51单片机对步进电机的控制，通过I/O口输出的时序方波作为步进电机的控制信号，信号经过芯片ULN2003驱动步进电机。
实践证明，基于单片机控制的步进电机比传统的步进控制器具有更好的性能，更加简单、方便、可靠。
本设计的主要研究对象就是开环伺服系统中最常用的执行器件——步进电机。
关键词：步进电机，单片机，正反转控制，键盘控制，LCD液晶显示Based on the AT89C51 single-chip stepper motor controlsystem designABSTRACTWith the development of microelectronics and computer technology, the stepper motor demand grow with each passing day, which is widely used in printers, electric toys and other consumer products, industrial robots and CNC machine tools, medical equipment and other mechanical and electrical products, the national economy in various fields are applied. Study of stepping motor control system, to improve the control precision and response speed, energy saving etc have important significance.A stepper motor can be converted into electric pulse signal of angular displacement or line displacement of the mechanical and electrical components, a stepper motor control system is mainly composed of a stepping controller, a power amplifier and a stepper motor. Using single chip microcomputer control, using software to replace the stepping controller, which has the advantages of simple circuit, low cost, reliability is increased. Software programming can produce different types of step motor excitation sequence to control stepper motor operation mode.This design is the use of AT89C51 single-chip stepper motor control, through the I/O port output timing square wave as a stepper motor control signal, the signal through the ULN2003 chip stepper motor driver.Practice has proved, based on the single chip microcomputer to control the step motor than the traditional stepping controller has better performance, more simple, convenient, and reliable. The design of the main research object is the open loop servo system in the most commonly used executive device -- stepping motor.Keywords：Stepper motor, MCU, Positive control, Keyboard control, LCD liquid crystal display目录中文摘要 (I)英文摘要 (II)1 绪论 (1)1.1 步进电机及其发展 (1)1.2 步进电机在我国的发展应用及前景 (1)1.3 设计研究内容 (2)2 控制系统硬件分析与设计 (3)2.1 步进电机 (3)2.1.1 步进电机的原理 (3)2.1.2 步进电机的特点 (4)2.1.3 步进电机的分类 (4)2.1.4 永磁步进电机的控制原理 (5)2.2 单片机的选择 (6)2.2.1 单片机的引脚功能 (6)2.2.2 主要特性 (6)2.3 步进电机控制系统的组成 (7)2.3.1 键盘控制电路 (7)2.3.2 LCD液晶显示电路 (8)2.3.3 步进电机驱动电路 (10)3 控制系统软件分析与设计 (13)3.1 程序流程图 (13)3.2 读键盘子程序流程图 (14)3.3 键盘处理子程序流程图 (14)3.4 电机控制中断程序流程图 (15)4 调试与改进 (17)4.1 调试与改进 (17)4.2 运行结果 (17)结论 (19)致谢 (20)参考文献 (21)附录一 (22)附录二 (27)论文原创性声明1 绪论1.1 步进电机及其发展步进电机又称为脉冲电动机或阶跃电动机，它是基于最基本的电磁感应作用，将电脉冲信号转变为角位移或线位移的开环控制元件。
基于89C51单片机控制步进电机实例

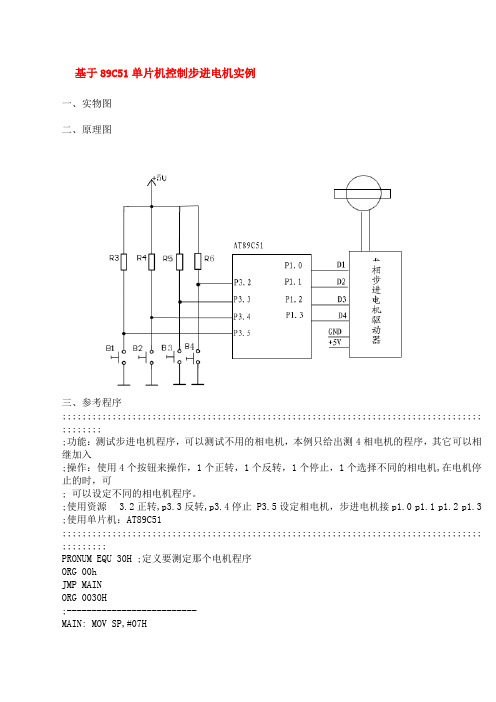

基于89C51单片机控制步进电机实例一、实物图二、原理图三、参考程序;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;; ;;;;;;;;;功能：测试步进电机程序，可以测试不用的相电机，本例只给出测4相电机的程序，其它可以相继加入;操作：使用4个按钮来操作，1个正转，1个反转，1个停止，1个选择不同的相电机,在电机停止的时，可; 可以设定不同的相电机程序。
;使用资源 3.2正转,p3.3反转,p3.4停止 P3.5设定相电机，步进电机接p1.0 p1.1 p1.2 p1.3 ;使用单片机：AT89C51 ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;; ;;;;;;;;;PRONUM EQU 30H ;定义要测定那个电机程序ORG 00hJMP MAINORG 0030H;--------------------------MAIN: MOV SP,#07HMOV PRONUM,#04H ;初始化数码管的显示数据CLR P2.0 ;使数码管处于可用状态PRO: ;要求运行的的数码，如果是4则运行四相电机，3则是三相电机LCALL DISPMOV A,PRONUMCJNE A,#04H,PRO1;这里可以增加别的电机调试程序JMP LOOPPRO1: JNB p3.5,ADDPRO ; 如果p3.5按下跳到下一个程序中执行JMP PROstp: ORL p1,#0ffh ; 步进电机停止LOOP: JNB p3.2,for2 ; 如果p3.2按下正转JNB p3.3,rev2 ; 如果p3.3按下反转JNB p3.4,stop1 ; 如果p3.4按下停止JNB p3.5,ADDPRO ; 如果p3.5按下跳到下一个程序中执行LCALL DISPJMP LOOP ;反复监测键盘;------------------DISP:MOV A,PRONUMMOV DPTR,#TAB1MOVC A,@A+DPTRMOV P0,ARET;--------------------------程序跳转ADDPRO: CALL delay ; 按p3.4的消除抖动JNB p3.5,$ ; p3.4放开否?CALL delay ;放开消除抖动MOV A,PRONUMINC ACJNE A,#0AH,ADDPRO1MOV A,#00HADDPRO1:MOV PRONUM,AJMP PRO;----------------------------for2: CALL delay ; 按p3.2的消除抖动JNB p3.2,$ ; p3.2放开否?CALL delay ;放开消除抖动MOV r0,#00h ;正转到tab取码指针初值for1: MOV a,r0 ;取码MOV dptr,#table1 ;MOVC a,@a+dptrCPL a ;把acc反向MOV p1,a ;输出到p1开始正转JNB p3.4,stop1 ; 如果p3.4按下停止JNB p3.3,rev2 ; 如果p3.3按下反转CALL delay ;转动的速度INC r0 ;取下一个码CJNE R0,#4,FOR1MOV R0,#0JMP for1 ;继续正转;-----------------------------rev2: CALL delay ; 按p3.3的消除抖动JNB p3.3,$ ; p3.3放开否?CALL delay ;放开消除抖动MOV r0,#00h ;反转到tab取码指针初值rev1: MOV a,r0MOV dptr, #table2 ;取码MOVC a, @a+dptrCPL a ;把acc反向MOV p1,a ;输出到p1开始反转JNB p3.4,stop1 ; 如果p3.4按下停止JNB p3.3,rev2 ; 如果p3.3按下反转CALL delay ;转动的速度INC R0 ;取下一个码CJNE R0,#4,FOR1MOV R0,#0JMP rev1 ;继续反转;------------------------------stop1: CALL delay ; 按p3.4的消除抖动JNB p3.4,$ ; p3.4放开否?CALL delay ;放开消除抖动JMP STP;----------------------------delay: mov r1,#20 ;步进电机的转速20msd1: mov r2,#248djnz r2,$djnz r1,d1ret;------------------------------table1: db 03h,09h,0ch,06h ;正转表table2: db 03h,06h,0ch,09h ;反转;-------------------------------TAB1: DB 0C0H,0F9H,0A4H,0B0H; 0,1,2,3//数码管显示表DB 99H,92H,82H,0F8H;?,5,6,7DB 80H,90H,88H,83H;?,9,A,BDB 0C6H,0A1H,86H,8EH;C,D,E,FDB 8CH,89H,07fh,0bFH;P,H,.,-11001011 END。
毕业设计(论文)-基于AT89C51单片机的步进电机控制系统
内蒙古科技大学本科生毕业设计说明书（毕业论文）题目：基于AT89C51单片机的步进电机控制系统设计学生姓名：学号：专业：自动化班级：自动化06-3班指导教师：基于AT89C51单片机的步进电机控制系统摘要步进电机是数字控制系统中的一种执行元件，它能按照控制脉冲的要求，迅速起动，制动，正反转和调速。
具有步距角精度高，停止时能自锁等特点，因此步进电机在自动控制系统中，特别是在开环的控制系统中得到了日益广泛的应用。
本文以单片机和环形脉冲分配器为核心设计的步进电机控制系统，通过软硬件的设计调试，实现步进电机能根据设定的参数进行自动加减速控制，使控制系统以最短的时间到达控制终点，而又不发生失步的现象；同时它能准确地控制步进电机的正反转，启动和停止。
硬件是以AT89C51单片机为核心的控制电路，主要包括：环形脉冲分配器、键盘显示电路、步进电机的驱动电路等。
软件部分采用C语言编程，主要包括键盘显示程序、步进电机的调速程序、停止判断程序等。
关键词：步进电机控制系统；调速；单片机Based on AT89C51 Single-chip ComputerStepping Motor Control SystemAbstractStepping motor is a kind of digital control system components. It can achieve quick start-up, positive inversion, stopping and speed control, according to the control pulse. It has high precision step angle, and can be self-locking when it keeps still. As these characteristics, stepping motor in automatic control system, especially in the open loop control system has been widely applied.This article mainly focuses on taking Single-chip Computer and cycle pulse distributor as the core, and designing the stepping motor control system. Through the design of the software and hardware debugging, it realizes controlling the step motor’s acceleration and deceleration automatically, according to parameter setting. Making the system arrive the end point with the shortest time, but not occur outing of step. Besides it can accurately achieve start-up, positive inversion and shutdown. Hardware takes AT89C51 as the core of control circuit, mainly including: cycle pulse distributor, keyboard and display circuit, stepping motor driving circuit, etc. Software part adopts the C language programming, mainly including keyboard and display program, stepping motor speed control program, stop judging program, etc.Key words: Stepping motor control system; speed control; Single-chip Computer目录摘要 (I)Abstract (II)第一章引言 (1)1.1 课题提出的背景和研究意义 (1)1.2 课题的主要研究内容 (2)1.3 本章小结 (2)第二章步进电机控制系统设计 (3)2.1 步进电机的原理 (3)2.1.1 三相单三拍通电方式 (3)2.1.2 三相双三拍通电方式 (5)2.1.3 三相六拍通电方式 (6)2.2 环形脉冲分配器 (8)2.3 续流电路 (12)2.3.1 二极管续流 (13)2.3.2 二极管—电阻续流 (14)2.4 步进电机驱动电路 (15)2.5 步进电机的变速控制 (17)2.5.1 变速控制的方法 (19)2.6 步进电机在自动生产线中的应用 (20)2.7 本章小结 (22)第三章控制系统硬件设计 (23)3.1 硬件系统设计原则 (23)3.2 控制系统组成 (23)3.3 主要元件的选择 (24)3.3.1 单片机的选择 (24)3.3.2 EPROM的选择 (25)3.3.3 可逆计数器的选择 (27)3.4 控制系统接口电路的设计 (27)3.4.1 环形脉冲分配器设计 (27)3.4.2 显示电路设计 (29)3.4.3 外部复位电路设计 (30)3.5 控制系统整体电路设计 (31)3.6 本章小结 (31)第四章控制系统软件设计 (32)4.1 软件系统设计原则 (32)4.2 步进电机控制系统功能设计 (32)4.3 主程序设计 (33)4.3.1 主程序工作过程 (33)4.3.2 主程序工作流程图 (34)4.3.3 定时器T0中断程序流程图 (34)4.4 Proteus仿真 (37)4.5 显示程序设计 (39)4.6 键盘程序设计 (39)4.7 调速程序设计 (41)4.7.1 20BY步进电机参数 (41)4.7.2 步进电机转速与频率的关系 (41)4.8 本章小结 (42)第五章结束语 (43)参考文献 (44)附录 (46)附录A 系统程序（C） (46)附录B 20BY步进电机转速与定时器定时常数关系表 (59)附录C 控制系统电路图 (62)致谢 (63)第一章引言1.1 课题提出的背景和研究意义由于步进电机不需要位置传感器或速度传感器就可以实现定位，即使在开环状态下它的控制效果也是令人非常满意的，这有利于装置或设备的小型化和低成本，因此步进电机在计算机外围设备、数控机床和自动化生产线等领域中都得到了广泛的应用。
