弱电管线敷设方式方法大全
弱电镀锌管道敷设施工方案
弱电镀锌管道敷设施工方案一、引言弱电镀锌管道是一种常见的电缆敷设方式，被广泛应用于建筑物、地铁、隧道等场所。
本方案旨在提供一种高效、安全的弱电镀锌管道敷设施工方案，确保工程质量，减少施工风险。
二、施工前准备2.1 材料及设备准备在施工前，需要准备以下材料和设备：•镀锌管道及配件：根据设计要求准备规格合适的镀锌管道及相应的弯头、三通等配件。
•弱电线缆：根据工程需要准备合适的弱电线缆。
•管道支架：准备合适的管道支架，用于固定镀锌管道。
•管道固定件：准备合适的管道固定件，用于将管道固定在建筑结构上。
2.2 工具准备在施工前，需要准备以下工具：•手动工具：如扳手、管道切割器、螺丝刀等，用于安装和连接镀锌管道及配件。
•电动工具：如电动扳手、电动切割机等，提高施工效率。
•测量工具：如卷尺、水平仪等，用于测量管道位置和水平度。
•打击工具：如锤子、橡胶锤等，用于调整管道位置和安装固定件。
三、施工流程3.1 施工前准备工作在进行施工前，需要进行以下准备工作：1.根据设计图纸确定管道布置，并在施工现场标明管道位置。
2.对施工现场进行清理，确保施工区域无障碍物。
3.对管道进行质量检查，确保无损伤、变形等问题。
4.根据管道位置和设计要求，安装管道支架和固定件。
3.2 管道安装根据设计要求，按以下步骤进行管道安装：1.切割管道：使用管道切割器将镀锌管道切割成合适的长度。
2.安装配件：根据管道布置，使用适当的弯头、三通等配件连接管道。
3.安装管道支架：根据管道位置和设计要求，使用螺丝将管道支架固定在建筑结构上。
4.安装管道：将切割好的管道安装在管道支架上，并使用螺丝进行固定。
3.3 弱电线缆敷设在管道安装完成后，进行弱电线缆的敷设：1.确定线缆走向：根据设计要求，确定弱电线缆的走向，并在施工现场标明。
2.敷设线缆：使用适当的固定件，将弱电线缆固定在镀锌管道上，保持线缆整齐并与管道紧密贴合。
3.进行连接：根据需要，对弱电线缆进行连接并进行必要的绝缘处理。
弱电智能化工程线缆敷设主要施工方法
1、弱电智能化工程线缆敷设主要施工方法1.1、施工准备导线为若RVV系列护套铜芯导线，导线的规格、型号符合设计要求，并有产品出厂合格证及检测报告。
镀锌铁丝顺直无背扣、扭接等现象，并具有相应的机械拉力。
护口：应根据管径的大小选择相应规格的护口。
接线端子：应根据导线的根数和总截面选择相应的接线端子。
备好焊锡、焊剂、橡胶绝缘带、黑胶布、滑石粉、布条等辅助材料。
配管工程和线槽安装工程配合土建结构施工完毕。
竖井配管及线槽安装完毕。
配合土建工程顶棚配管和线槽安装完毕。
1.2、操作工艺工艺流程选择导线：相线、中性线及保护地线的颜色应加以区分，用淡兰颜色的导线为中性线，用黄绿双色为保护地线，用黄、绿、红颜色线为相线。
清扫管路：清扫管路的目的是清除管路中的灰尘、泥水等杂物。
清扫管路的方法是将布条的两端牢固的绑扎在带线上，两人来回拉动带线，将管内杂物清净。
穿带线：采用φ1.2-φ2.0mm的铁丝。
先将铁丝的一端完成不封口的圆圈，再利用穿线器将带线穿入管路内，在管路的两端均应留有10-15cm的余量。
在管路较长或转弯较多时，可以在敷设管路的同时将带线一并穿好。
放线及断线：放线前应根据施工图对导线的规格及型号进行核对，放线时将导线置于放线架或放线车上。
接线盒、开关盒内的导线预留长度为15cm，配电箱内导线的预留长度为配电箱箱体周长的1/2。
管内穿线：(1)当管路较长或转弯较多时，要在穿线的同时往管内吹入适量的滑石粉。
(2)不同电压等级的导线必须穿于同一管内。
当超过下列长度时应在管口处或接线盒中加以固定：A.截面50mm2及以下的导线为30m；B.截面为70-95mm2的导线为20m；C.截面积180-240mm之间导线为18m。
大截面导线在竖井桥架中加以固定。
(3)穿入管内的绝缘导线不准接头或局部绝缘破损及死弯。
导线连接：用电工刀或剥线钳对导线进行削、勒及剥削绝缘层，一般4mm2以下的导线原则上使用剥削钳，但使用电工刀时，不允许采用刀在导线周围转圈剥削绝缘层的方法。
(完整版)弱电管道预埋敷设
弱电系统管道预埋敷设本工程项目弱电系统我们只负责系统的管道预埋和敷设，系统设备由专业施工单位进行安装，因而要注意弱电系统管道预埋施工不只局限于按图进行管、槽施工。
在深化图纸，理顺整个系统配置要求的前提下，还要了解系统设备的安装要素，以便在管、槽施工中做到有预见性、目的性。
㈠保安监控系统管道预留敷设施工设备配管预留1.支、吊架安装（1）、支架采用膨胀螺栓固定在墙壁上(墙壁为砖混凝土结构 )。
对于空心砖墙，应采用预埋支架或预埋钢板，然后用螺栓固定支架；对于轻型复合板墙体，在墙的两面夹固钢板，然后把支架固定在钢板上面。
（2）、吊架在混凝土楼板上固定时，采用膨胀螺栓固定，对于有吊顶的室内安装吊架时，吊架不能固定在吊顶板面上，而应固定在吊顶内的主龙骨架上。
1.2.安装1.3.云台分手动及电动云台两种，一般安装在支、吊架上。
2.摄象机配管预留配管时应注意：（1）、从摄像机引出的电缆应留有约1ｍ的余量，以不影响摄像机的转动。
（2）、摄像机安装在监视目标附近，且不影响现场人员的正常活动和工作。
（3）、安装高度，室内以 2.5～5ｍ为宜，室外以 3.5～10ｍ为宜，电梯轿厢内的摄像机应安装在电梯桥厢的顶部。
3机柜、控制台及监视器配管预留（1）、监控室内的电缆地槽位置应和机柜、控制台位置相适应。
（2）、机柜、控制台的底座应与地面固定，放置应当平直整齐、美观。
（3）、几个机架并排放置在一起时，面板应在同一平面上，并与基准线平行。
4.电话系统配管安装施工方法参见 5.6.2镀锌电线管暗敷施工方法。
(略)5.电视系统配管安装（1）、布线1）、要求同配管、配线。
2）、主干线一般采用 SYV— 75— 9型电缆，管径为∮ 25管。
3）、分支线一般采用 SYV— 75— 5— 1型电缆，管径为∮ 20管。
4）、用户电视插座板安装在预埋于墙内的用户暗装盒上，用户暗装盒一般安装在室内距地约0.3ｍ处，与电视机电源插座尽量靠近。
5）、电源插头安装在室内距地 1.2ｍ处，则用户应保持与电源插头一致。
最全弱电图纸中敷设方式及符号表示大全
最全弱电图纸中敷设方式符号表示大全经常有弱电朋友在后台给我们留言，发送一个弱电符号问我们是什么意思，其实一些电气符号需要大家平时记一下，我们经常看到一些用英文符号表示的线管敷设方式，下面我们就给大家总结了一些常用的符号表示含义，希望能对大家有所帮助。
一、导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二、导线敷设方式表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三、灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC四、导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下。
五、导线型号的含义R－连接用软电缆（电线），软结构。
V－绝缘聚氯乙烯。
V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型（扁形）。
弱电图纸中敷设方式符号表示大全
弱电智能化设计和施工，必定会涉及到图纸。
所以首先，了解弱电图纸的图标很重要。
标示的字符表示什么，还有图标表示那些，了解后，很容易看图纸了。
首先图中的标识一般由线缆型号---管路规格---敷设方式（安装方式）组成，比如RVV2*1.5-SC20-WC，标识电源线2*1.5穿20钢管在墙内暗敷设。
1、看设计说明2、看图例3、看系统图4、看平面图5、看注释、说明6、不懂首先在网上查一下，再不懂，咨询老师傅，或者其他高手。
下面是弱电工程中常用的线缆线管敷设方式SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一、导线穿管SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二、导线敷设的表示方式DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关四、部分安防产品图标，图纸上也是常见的系统名称图标标记含义周界报警ZJ-xx-T(R) xx代表第xx对主动红外探测器,T代表发射器，R代表接收器。

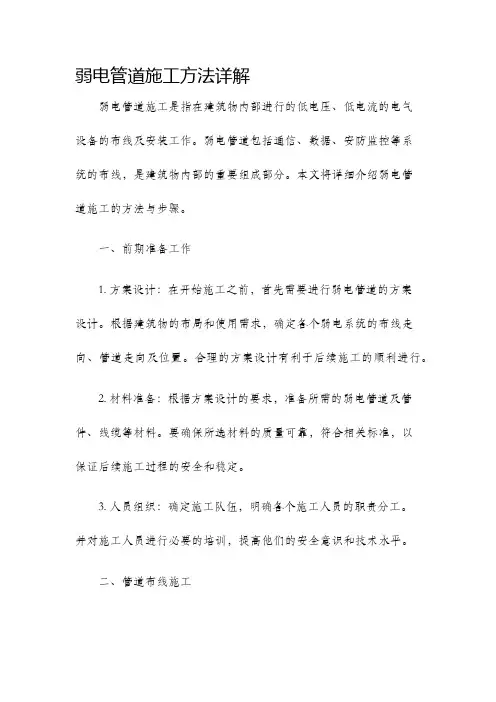

弱电管道施工方法详解
弱电管道施工方法详解弱电管道施工是指在建筑物内部进行的低电压、低电流的电气设备的布线及安装工作。
弱电管道包括通信、数据、安防监控等系统的布线，是建筑物内部的重要组成部分。
本文将详细介绍弱电管道施工的方法与步骤。
一、前期准备工作1. 方案设计：在开始施工之前，首先需要进行弱电管道的方案设计。
根据建筑物的布局和使用需求，确定各个弱电系统的布线走向、管道走向及位置。
合理的方案设计有利于后续施工的顺利进行。
2. 材料准备：根据方案设计的要求，准备所需的弱电管道及管件、线缆等材料。
要确保所选材料的质量可靠，符合相关标准，以保证后续施工过程的安全和稳定。
3. 人员组织：确定施工队伍，明确各个施工人员的职责分工。
并对施工人员进行必要的培训，提高他们的安全意识和技术水平。
二、管道布线施工1. 明确管道走向：根据方案设计，确定弱电管道的走向，包括水平方向和垂直方向。
在墙体内部施工时，需要进行墙体开孔，将弱电管道嵌入其中。
在地面施工时，可以采用铺设的方式。
确保管道布线的规范和均匀。
2. 管道安装：根据方案设计的要求，进行弱电管道的安装。
安装时要注意管道的连接牢固和稳定性，避免管道松动或漏水。
3. 线缆敷设：根据方案设计，将弱电线缆放入已安装好的管道中，确保线缆的整齐和固定。
在敷设过程中要注意线缆的保护，避免受到外界的损坏。
三、设备安装与调试1. 弱电设备安装：在完成管道布线和线缆敷设之后，进行弱电设备的安装。
根据方案设计，将监控设备、通信设备等安装在预留的位置上，并进行固定。
安装时要注意设备之间的距离和连通性。
2. 系统调试：在完成设备安装之后，进行系统的调试工作。
对于安防监控系统，应进行设备联网和功能测试。
对于通信系统，应进行信号测试和通话测试。
确保系统的正常运行。
四、验收与维护1. 弱电系统验收：在完成施工和调试之后，进行弱电系统的验收工作。
验收时要按照相关标准和要求进行，确保系统的安全和稳定。
2. 日常维护：弱电系统建立后，需要进行日常的设备维护工作。
(完整word版)最全弱电图纸中敷设方式及符号表示大全,推荐文档
最全弱电图纸中敷设方式符号表示大全经常有弱电朋友在后台给我们留言，发送一个弱电符号问我们是什么意思，其实一些电气符号需要大家平时记一下，我们经常看到一些用英文符号表示的线管敷设方式，下面我们就给大家总结了一些常用的符号表示含义，希望能对大家有所帮助。
一、导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二、导线敷设方式表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三、灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC四、导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A （3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下。
五、导线型号的含义R－连接用软电缆（电线），软结构。
V－绝缘聚氯乙烯。
V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型（扁形）。
强弱电线缆敷设标准
强弱电线缆敷设标准电线缆是电力工程中不可或缺的基础材料，它承载着电力传输的重要任务。
强弱电线缆的敷设是电力工程中的一项重要环节，正确的敷设能够确保电力系统的正常运行和安全性。
本文将介绍强弱电线缆敷设的标准和要求，以及敷设的具体方法和注意事项。
一、强弱电线缆敷设应符合以下标准和要求：1. 电线缆选择和材质：根据电力工程的需求和具体情况，选择符合规定标准的电线缆，并确保其质量达到要求。
强电线缆应采用耐高压的绝缘材料，防止电线绝缘击穿。
弱电线缆则应选用更加柔软、绝缘性能优越的材料。
2. 敷设环境要求：敷设电线缆的环境应达到相关的要求。
如强电线缆应远离强电磁场和高温热源，避免因环境因素导致电线缆受损。
弱电线缆应避免与强电线缆共同敷设，以减少干扰和干扰。
3. 敷设路径规划：根据具体工程需要和安全要求，合理规划电线缆的敷设路径。
避免将强弱电线缆敷设于同一通道，以防止相互干扰和交叉感应。
4. 敷设深度和间距：电线缆的敷设深度应符合规定的标准要求，以保护电线缆免受外部损坏。
敷设间距应根据电线缆的类型和额定电流确定，避免过于密集或过于分散的敷设方式。
5. 敷设方式：电线缆的敷设应采用合适的方式。
如强电线缆可以采用埋地或架空敷设，弱电线缆则适合采用埋地、杂敷等方式。
二、强弱电线缆敷设的具体方法和注意事项1. 敷设前准备工作：a. 验收电线缆质量和数量，确保符合要求。
b. 根据电线缆路径规划设计，确定敷设的起点和终点。
c. 清理敷设区域，确保无障碍物和杂物。
2. 敷设过程：a. 强电线缆的敷设通常采用埋地方式。
首先，进行挖沟作业，沟槽宽度和深度应符合规定标准。
然后，敷设电线缆，注意与弱电线缆保持一定间距。
最后，进行沟槽的回填和压实工作。
b. 弱电线缆的敷设可以采用埋地或杂敷方式。
埋地敷设与强电线缆类似。
杂敷方式指将弱电线缆穿过已存在的空隙中，如管道、空心板等。
在此过程中，注意保护弱电线缆的绝缘层，避免划伤或挤压。
3. 敷设后工作：a. 进行电线缆的验收和试运行，确保敷设质量和安全性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
弱电管线敷设方式大全
2016-09-21
前言：
线管敷设方式有哪几种？线管施工有什么技术要求？
正文：
一、线管表示方式
SC：焊接钢管
TC：电线管
PC：硬质塑料管
CT：电缆桥架
CP：金属软管
SR：钢线槽
RC：水煤气管
二、导线敷设部位
SR：沿钢索敷设
CLE：沿柱或跨柱敷设
WE：沿墙面敷设
CE：沿天棚面或顶棚面敷设
ACE：在能进入的吊顶在敷设
BC:暗敷设在梁
CLC：暗敷设在柱子
WC：暗敷设在墙
FC：预埋在地面
CC：暗敷设在顶板
根据中国建筑标准设计研究所出版的《建筑电气工程设计常用图形和文字符号》00DX001 73页规定：线路敷设方式标注：穿焊接钢管敷设：SC
穿电线管敷设：MT
穿硬塑料管敷设：PC
穿阻燃半硬聚氯乙烯管敷设：FPC
电缆桥架敷设：CT
金属线槽敷设：MR
塑料线槽敷设：PR
用钢索敷设：M
穿聚氯乙烯塑料波纹电线管敷设：KPC
穿金属软管敷设：CP
直接埋设：DB
电缆沟敷设：TC
混凝土排管敷设：CE
导线敷设部位的标注沿或跨梁（屋架）敷设：AB 暗敷在梁：BC
沿或跨柱敷设：AC
暗敷设在柱：CLC
沿墙面敷设：WS
暗敷设在墙：WC
沿天棚或顶板面敷设：CE
暗敷设在屋面或顶板：CC
吊顶敷设：SCE
地板或地面下敷设：F JDG--紧定式电线管
KBG--扣压式电线管
一，导线穿管表示
MT-电线管
PC-PVC塑料硬管
FPC-阻燃塑料硬管
CT-桥架
MR-金属线槽
M-钢索
CP-金属软管
PR-塑料线槽
RC-镀锌钢管
二，导线敷设方式的表示DB-直埋
TC-电缆沟
BC-暗敷在梁
CLC-暗敷在柱
WC-暗敷在墙
CE-沿天棚顶敷设
CC-暗敷在天棚顶
SCE-吊顶敷设
F-地板及地坪下
SR-沿钢索
BE-沿屋架，梁
WE-沿墙明敷
三，灯具安装方式的表示CS-链吊
DS-管吊
W-墙壁安装
C-吸顶
R-嵌入
S-支架
CL-柱上
穿焊接钢管敷设：SC
穿电线管敷设：MT
穿硬塑料管敷设：PC
穿阻燃半硬聚氯乙烯管敷设：FPC
电缆桥架敷设：CT
金属线槽敷设：MR
塑料线槽敷设：PR
用钢索敷设：M
穿聚氯乙烯塑料波纹电线管敷设：KPC
穿金属软管敷设：CP
直接埋设：DB
电缆沟敷设：TC
导线敷设部位的标注沿或跨梁（屋架）敷设：AB 暗敷在梁：BC
沿或跨柱敷设：AC
暗敷设在柱：CLC
沿墙面敷设：WS
暗敷设在墙：WC
沿天棚或顶板面敷设：CE
暗敷设在屋面或顶板：CC
吊顶敷设：SCE
地板或地面下敷设：FC
电缆电线穿管，先计算要穿的导线总截面积（电线、电缆的外径的平方x0.7854x电线根数）计算结果应小于或等于管·子截面的40％。
一般电气设计都在电气说明书上一穿管表供参考。
其它电工书或电线电缆产品介绍的册子也有表供查阅。
还有先算导线的总截面积，然后留出约1/3的余量，例如：0.666平方毫米的导线，用1平方毫米管径的穿管。
在什么情况下，应将电缆加上穿管保护？管子直径怎样选择？
答：在下列地点要管：①、电缆引入引出建筑物，隧道处，楼板及主要墙壁；②、引出地面两米高，地下 250mm 深；
③、电缆与地下管道交叉或接近时距离不合规定者；④、电缆与道路，电车轨道和铁路交叉时；⑤、厂区可能受到机械
损伤及行人易接近的地点。
选择管径时，径要比外径大50 ％。
线路敷设方式代号
PVC——用阻燃塑料管敷设
DGL——用电工钢管敷设
VXG——用塑制线槽敷设
GXG——用金属线槽敷设
KRG——用可挠型塑制管敷设
线路明敷部位代号
LM—沿屋架或屋架下弦敷设
ZM——沿柱敷设
QM——沿墙敷设
PL——沿天棚敷设
③线路暗敷部位代号
LA——暗设在梁
ZA—暗设在柱
QA—暗设在墙
PA——暗设在屋面或顶棚DA——暗设在地面或地板PNA—暗设在不能进入的吊顶④照明灯具安装方式代号D——吸顶式
L——链吊式
G———管吊式
B——壁装式
R———嵌入式
BR———墙壁安装
(4)设备标注方法’
配电线路的标注方法
a——b(c×d)e——f其中：a--回路编号
b--导线型号
c--导线根数
d--导线截面
e--敷设方式及穿管管径
f--敷设部位
表示2根导线表示3根导线表示n根导线
照明灯具标注方法一般标注方法：
电缆的敷设：
工序：材料一运输、保管—电缆管敷设及电缆桥架安装—电缆安装前的绝缘电阻测试—电缆敷设。
（1）、电缆敷设前应检查桥架的齐全和油漆的完整，电缆型号、电压、规格应符合设计，并有产品合格证。
（2）、电缆敷设时，在其终端与电缆桥架或电缆沟应留有备用长度。
（3）、电缆在桥架上垂直敷设时，电力电缆首末端及转弯、接头两端应作固定。
（4）、塑料绝缘电缆的弯曲半径不小于电缆外径的
10倍。
（5）、电缆敷设时，电缆应从盘的上端引出，应避免电缆在支架上及地面磨擦拖拉，电缆表面不得有机械损伤。
（6）、电缆敷设时不宜交叉，电缆应排列整齐，电缆终端头、电缆连接处、电缆井的两端应装设标志牌、标志牌应注明线路编号（当设计无编号时，则应标明型号、规格及起讫地点），牌子字迹应清晰，不易脱落。
标志牌规格宜统一，应能防腐，挂装牢固。
（7）、电缆进入电缆沟、建筑物、盘（柜）以及穿入管子时，出入口应封闭，管口应密封。
（8）、电缆终端头与电缆接头制作前应作好检查，保证相位正确，采用绝缘材料应符合要求。
3、配线工程工序：配管—管穿线
1）本工程均为暗配管线，暗敷于装修可燃材料顶棚、明敷于潮湿场所或埋地敷设的线路应采用金属管布线，明敷或暗敷于干燥场所的线路可采用PVC电线管。
穿金属管的交流线路，不同回路、不应同管敷设，同一回路不应分管敷设。
金属管明敷时的固定点间距，以及和其它管道同侧敷设和交叉时的净距，均应符合施工规及设计要求。
管线线路较长时，宜适当加装接线盒，直线部分不超过30m，一个弯不超过20m，二个弯不超过15m，三个弯不超过 8m。
金属管敷设完后，应对根数、管径、起始点进行检查，对遗漏者及不符合图纸和现行施工规要求的应进行修补。
2）管穿线宜在建筑物的抹灰及地面工程结束后进行。
在穿线之前，应将管中的积水及杂物清除干净。
导线在管不得有接头和扭结，其接头应在接线盒连接。
3）导线穿入钢管后，在导线出管口处，应装护口保护导线，在不进入盒（箱）的垂直管口，穿入导线后，应将管口作密封处。
