气压传动技术
要求 较高
稍贵
要求 更高
最贵
机械传动
较大
一般
一般
一般
没有
短距离
较困难
一般
简单
一般
2．气压传动的缺点
（1）由于空气的可压缩性较大。 （2）由于工作压力低。 （3）气动装置中的信号传动速度比光、电 控制速度慢，所以不宜用于信号传递速度 要求十分高的复杂线路中。 （4）噪声较大，尤其是在超音速排气时， 要加消声器。
叶片式
低转矩
高速度
零点几千瓦 到l.3kW
小型：1.8～2.3 大型：1.0～1.4
制造简单，结构紧凑，但低速启动转矩小，低速性 能不好。适用于要求低、中功率的机械，如手提工 具、复合工具传送带、升降机、泵、拖拉机等
活塞式
中高转矩
低速或 中速
零点几千瓦 到1.7kW
小型：1.9～2.3 大型：1.0～1.4
9.3 气动执行元件
9.3.1 气缸
（1）按压缩空气在活塞端面作用力的方 向不同分为单作用气缸和双作用气缸。 （2）按结构特点不同分为活塞式、薄膜 式、柱塞式和摆动式气缸等。
（3）按安装方式不同可分为耳座式、法 兰式、轴销式、凸缘式、嵌入式和回转 式气缸等。 （4）按功能不同分为普通式、缓冲式、 气—液阻尼式、冲击和步进气缸等。
2．换向型控制阀
表9-4
人力控制
手柄式、带定位 顶杆式 机械控制 单向滚轮式 气动控制 直动式 单电控 电磁控制 先导式双电控，带手动 弹簧复位 先导式 双电控 脚踏式 滚轮杠杆式
换向阀的控制方式
一般手动操作 按钮式
（1）人力控制换向阀。 （2）机械控制换向阀。 （3）气压控制换向阀。 ① 单气控加压式换向阀。 ② 双气控加压式换向阀。 （4）电磁控制换向阀。 ① 直动式电磁换向阀。 ② 先导式电磁换向阀。
3．顺序阀
顺序阀一般很少单独使用，往往与 单向阀配合在一起，构成单向顺序阀。
4．安全阀
图9-34 单向顺序阀工作原理图
1—调节手柄；2—调压弹簧 ；3—活塞；4—单向阀
图9-35 安全阀工作原理图
9.4.3 流量控制阀
1．节流阀 2．单向节流阀 3．排气节流阀 4．快速排气阀
图9-36 节流阀工作原理图
图9-43 “非门”和“禁门”元件
图9-44 “双稳”元件
9.6 气动回路
9.6.1 方向控制回路
1．单作用气缸换向回路 2．双作用气缸换向回路
图9-45 单作用气缸换向回路
图9-46 双作用气缸的控制回路
9.6.2 压力控制回路
1．一次压力控制回路 2．二次压力控制回路
图9-47 一次压力控制回路
该气液滑台能完成以下两种工作循环。 1．快进→慢进（工进）→快退→停止 2．快进→慢进→慢退→快退→停止
9.7.3 公共汽车车门气压传动系统
图9-60 汽车车门气压控制系统
9.8 气动系统的设计、安装、调试 与故障分析 9.8.1 气动系统的设计
1．明确设计要求 2．气动系统的方案设计 3．拟定气动系统原理图 4．选择气动元件 5．绘制工作图，编制文件
图9-48 二次压力控制回路
9.6.3 速度控制回路
1．单向调速回路
（1）当负载方向与活塞的运动方向相反时，活 塞运动易出现不平稳现象，即“爬行”现象。
（2）当负载方向与活塞运动方向一致时，由 于排气经换向阀快排，几乎没有阻尼，负载 易产生“跑空”现象，使气缸失去控制。
图9-49 双作用缸单向调速回路
图9-23 推拉式手动阀的工作原理图和结构图
1—压下阀芯时状态；2—拉起阀芯时状态
图9-24 脚踏阀
图9-25 机械控制换向阀的工作原理图
1—滚轮；2—杠杆；3—顶杆；4—缓冲弹簧； 5—阀芯；6—密封弹簧；7—阀体
图9-26 单气控加压截止式换向阀的工作原理图
1—阀芯；2—弹簧
图9-27 二位三通单气控截止式换向阀的结构图
图9-28 双气控滑阀式换向阀的工作原理图
图9-29 直动式单电控电磁阀的工作原理图
1—电磁铁；2—阀芯
图9-30 直动式双电控电磁阀的工作原理图
1、2—电磁铁；3—阀芯
图9-31 先导式双电控换向阀的工作原理图
9.4.2 压力控制阀
1．压力控制阀的作用及分类 2．减压阀（调压阀）
按压力调节方式可分为溢流式、非 溢流式和恒量排气3种。
图9-5 油水分离器
图9-7 吸附式干燥器结构图
1—湿空气进气管；2—顶盖；3、5、10-法兰；4、6—再生空气排气管；7—再生空气进气管； 8—干燥空气输出管；9—排水管；11、22—密封座；12、15、20—钢丝过滤网；13—毛毡； 14—下栅板；16、21—吸附剂层；17—支撑板；18—筒体；19—上栅板
9.2 气源装置及气动辅件
9.2.1 气源装置的组成
图9-2 压缩空气站设备组成及布置示意图
1—空气压缩机；2—后冷却器；3—油水分离器；4、7—贮 气罐；5—干燥器；6—过滤器
1．空气压缩机的分类及选用原则
（1）空气压缩机的分类。 （2）空气压缩机的选用原则。
图9-3 往复活塞式空气压缩机工作原理图
表9-3
分类方式 阀内气体的流动方向 阀芯的结构形式 阀的密封形式
方向控制阀的分类
形式 单向阀、换向阀 截止阀、滑阀 硬质密封、软质密封
阀的工作位数及通路数 阀的控制操纵方式
二位三通、二位五通、三位五通等 气压控制、电磁控制、机械控制、手动控制
1．单向型控制阀
图9-21 或门型梭阀
图9-22 与门型梭阀
5．摆动气缸
（1）叶片式摆动气缸。 （2）齿轮齿条式摆动气缸。
图9-17 叶片式摆动气缸
1—叶片；2—定子；3—档块
6．手指气缸
（1）所有的结构都是双作用的，能实现 双向抓取，可自动对中，重复精度高。 （2）抓取力矩恒定。 （3）在气缸两侧可安装非接触式检测开 关。 （4）有多种安装、连接方式。
1．气—液阻尼缸 2．薄膜式气缸 3．冲击气缸
图9-14 气液阻尼缸的工作原理图Βιβλιοθήκη 图9-15 薄膜式气缸结构简图
1—缸体；2—膜片；3—膜盘；4—活塞杆
图9-16 冲击气缸工作原理图
4．无杆气缸
无杆气缸没有普通气缸的刚性活塞 杆，它利用活塞直接或间接地实现往复 运动。 这种气缸的最大优点是节省了安装 空间，特别适用于小缸径、长行程的场 合。
2．其他辅助元件
（1）油雾器。 （2）消声器。 （3）管道连接件。
图9-11 普通油雾器（一次油雾器）结构简图
1—喷嘴；2—节流阀；3—钢球；4—弹簧；5—阀座；6—存油杯； 7—吸油管；8—单向阀； 9—视油器；10、12—密封垫；11—油塞
图9-12 吸收型消声器结构简图
1—连接螺丝；2—消声罩
（4）具有较高的启动力矩。可以直接带 负载运动。 （5）结构简单，操纵方便，维护容易， 成本低。 （6）输出功率相对较小，最大只有20 kW 左右。 （7）耗气量大，效率低，噪声大。
2．气马达的工作原理
图9-20 气马达工作原理图
表9-2
形式 转矩 速度
各种气马达的特点及应用范围
功率 每千瓦耗气量 Q(m3/min) 特点及应用范围
气压传动的工作原理是利用空压机 把电动机或其他原动机输出的机械能转 换为空气的压力能，然后在控制元件的 作用下，通过执行元件把压力能转换为 直线运动或回转运动形式的机械能，从 而完成各种动作，并对外做功。
2．气压传动系统的组成
（1）气源装置。 （2）气动控制元件。 （3）气动执行元件。 （4）气动辅件。 （5）工作介质。
（4）干燥器。 （5）空气过滤器。 ① 一次过滤器 ② 分水滤气器 （6）气动三联件。 气动三联件是用于气源处理的装置，一 般由分水滤气器、减压阀和油雾器组成。
图9-8 一次过滤器结构图
1—φ10密孔网；2—280目细钢丝网；3—焦炭； 4—硅胶等
图9-9 普通分水滤气器结构图
1—旋风叶子；2—滤芯；3—存水杯； 4—挡水板；5—手动排水阀
在低速时有较大的功率输出和较好的转矩特性。启 动准确，且启动和停止特性均较叶片式好。适用于 载荷较大、要求低速、转矩较高的机械，如手提工 具、起重机、绞车、绞盘、拉管机等
薄膜式
高转矩
低速度
<1kW
1.2～1.4
适用于控制要求很精确、启动转矩极高和速度低的 机械
9.4 气动控制元件
9.4.1 方向控制阀
第9章 气压传动技术
9.1
气压传动概述
9.2
气源装置及气动辅件
9.3
气动执行元件
9.4
气动控制元件
9.5
气动逻辑元件
9.6
气动回路
9.7
常用气动系统
9.8
气动系统的设计、安装、调试与故障分析
9.1 气压传动概述
9.1.1 气压传动系统的工作原理及组成
1．气压传动系统的工作原理
气压传动是以压缩空气为工作介质进行能量 传递和信号传递的一门传动技术。
2．双向调速回路
图9-50 双向调速回路
3．气—液调速回路
图9-51 气—液调速回路
9.6.4 其他回路
1．安全保护回路
（1）过载保护回路。 （2）互锁回路。 （3）双手同时操作回路。
图9-54 双手操作回路
2．延时回路 3．顺序动作回路
（1）单缸往复动作回路。 （2）连续往复动作回路。
图9-56 往复动作回路
图9-57 连续往复动作回路
9.7 常用气动系统
9.7.1 工件夹紧气压传动系统
当工件运动到指定位置后，气缸A的 活塞杆伸出，将工件定位后两侧的气缸B 和C的活塞杆伸出，从两侧面夹紧工件， 而后进行机械加工。
气压传动的概念
气压传动的概念
气压传动是一种利用气体压力来传递能量的技术。
它广泛应用于工业
自动化、机械加工、汽车制造等领域，具有高效、可靠、安全等优点。
气压传动的基本原理是利用压缩空气产生的压力来驱动气缸、气动阀
门等执行器，从而实现机械运动。
在气压传动系统中，压缩空气通过
管道输送到执行器，通过气缸的活塞运动来驱动机械部件的运动。
气
压传动系统中的气动阀门起到控制压缩空气流动的作用，可以实现机
械部件的正反转、速度调节等功能。
气压传动系统具有以下优点：
1. 高效：气压传动系统的响应速度快，能够快速实现机械部件的运动，提高生产效率。
2. 可靠：气压传动系统的执行器结构简单，不易出现故障，具有较高
的可靠性。
3. 安全：气压传动系统使用的是压缩空气，不会产生火花和静电，不
易引起火灾和爆炸。
4. 易于控制：气压传动系统的气动阀门可以实现精确的控制，可以实现机械部件的正反转、速度调节等功能。
5. 环保：气压传动系统不会产生废水、废气等污染物，对环境友好。
气压传动技术的应用范围非常广泛，涵盖了机械加工、汽车制造、食品加工、医疗设备等多个领域。
例如，在机械加工领域，气压传动系统可以用于控制机床的进给、快速移动等动作，提高机床的加工效率和精度；在汽车制造领域，气压传动系统可以用于控制汽车的制动、离合器等部件，提高汽车的安全性和舒适性。
总之，气压传动技术是一种高效、可靠、安全、易于控制、环保的技术，具有广泛的应用前景。
《气压传动技术》课件
根据实际应用场景，设计气压传动系统的布 局，包括元件的排列、连接方式等。
气动元件选型
根据系统需求选择适当的气动元件，如气缸 、气阀、气源等。
参数计算与校核
根据系统需求和元件参数，进行必要的参数 计算和校核，如压力损失、流量等。
气压传动系统的设计要点
安全性
确保气压传动系统的安全性，采取必 要的安全措施，如过载保护、防爆等 。
通过引入人工智能技术，可以实现气压传动 系统的自适应控制和智能调节，提高系统的 稳定性和可靠性。同时，通过网络化技术， 可以实现气压传动系统的远程监控和管理， 方便对系统的维护和升级。因此，加强智能 化和网络化方面的研究和应用，对于推动气
压传动技术的未来发展具有重要意义。
THANKS
感谢您的观看
优点
结构简单、工作可靠、成本低廉、维护方便、无污染、适用于恶劣环境等。
缺点
传递效率相对较低、速度调节困难、气动元件响应速度较慢等。
02
气压传动系统的工 作原理
气压传动系统的组成
气源装置
提供气体的装置，包括空气压 缩机、储气罐等。
执行元件
将气体压力转化为机械能的装 置，如气缸、气马达等。
控制元件
控制气体流动方向、流量和压 力的装置，如阀门、减压阀等 。
为了实现高效节能化，需要从多个方面入手，包括提高气压传动系统的效率、优化气动元件的设计和制造工艺、开发新型的 气动元件和系统等。同时，还需要加强相关技术的研究和应用，如能源回收技术、智能控制技术等，以进一步提高气压传动 技术的能源利用效率和系统性能。
安全环保化
安全环保化是气压传动技术的另一个重要发展趋势。随着人们对安全和环保意识的不断提高，对气压 传动技术的安全性和环保性能提出了更高的要求。因此，需要加强气压传动技术的安全性和环保性能 研究，开发更加安全、环保的气动元件和系统，以满足社会的需求。
气压传动系统在汽车工程中的创新与应用
气压传动系统在汽车工程中的创新与应用汽车工程领域一直在追求更高效、更环保的技术创新。
在这个不断演进的过程中，气压传动系统成为了一种备受关注的技术。
本文将探讨气压传动系统在汽车工程中的创新与应用。
一、气压传动系统简介气压传动系统是一种基于气体力学原理的动力传输系统。
它利用压缩空气产生的力和能量来驱动汽车的运动。
相比传统的机械传动系统，气压传动系统具有环保、高效、可靠等优势。
二、气压传动系统的创新1. 蓄能器设计创新传统的气压传动系统中，蓄能器一般采用液体储能器。
然而，液体储能器存在液体泄漏、体积大、容量受限等问题。
为了解决这些问题，研究人员开始探索新型蓄能器设计。
一种创新的设计是采用气体储能器，它具有容量大、无泄漏、维护方便等优势。
2. 气压传感器应用气压传感器是气压传动系统中关键的控制装置。
通过精确测量气压数值，可以实现对气压传动系统的精准控制。
目前，研究人员在气压传感器方面取得了创新突破，提高了传感器的灵敏度和响应速度，从而增强了整个系统的性能。
3. 控制策略创新控制策略是气压传动系统的核心。
传统的控制策略主要是基于经验和简单的控制算法。
随着计算机技术的不断发展，研究人员开始采用先进的控制算法，如神经网络控制、模糊控制等，以提高气压传动系统的控制精度和稳定性。
三、气压传动系统的应用1. 新能源汽车气压传动系统在新能源汽车中得到了广泛应用。
例如，气压传动系统可以用于气动混合动力汽车的动力传输，实现动力的高效利用和能量回收。
此外，气压传动系统还可以用于氢燃料汽车的气压储能和控制。
2. 货运车辆货运车辆的传动系统对可靠性和经济性要求较高。
气压传动系统在货运车辆中应用广泛，它可以提供足够的动力输出，并且具有更长的使用寿命和更低的维护成本。
3. 工程车辆工程车辆在重载和复杂工况下工作，对传动系统的要求较高。
气压传动系统在工程车辆中具有优势，可以提供更大的驱动力和扭矩，适应各种复杂的工作环境。
结论随着气压传动系统的创新与应用，汽车工程领域正迎来新的发展机遇。

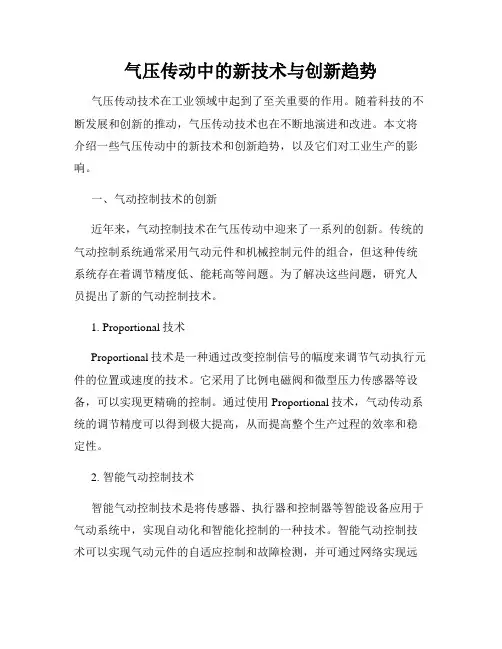

气压传动中的新技术与创新趋势
气压传动中的新技术与创新趋势气压传动技术在工业领域中起到了至关重要的作用。
随着科技的不断发展和创新的推动，气压传动技术也在不断地演进和改进。
本文将介绍一些气压传动中的新技术和创新趋势，以及它们对工业生产的影响。
一、气动控制技术的创新近年来，气动控制技术在气压传动中迎来了一系列的创新。
传统的气动控制系统通常采用气动元件和机械控制元件的组合，但这种传统系统存在着调节精度低、能耗高等问题。
为了解决这些问题，研究人员提出了新的气动控制技术。
1. Proportional技术Proportional技术是一种通过改变控制信号的幅度来调节气动执行元件的位置或速度的技术。
它采用了比例电磁阀和微型压力传感器等设备，可以实现更精确的控制。
通过使用Proportional技术，气动传动系统的调节精度可以得到极大提高，从而提高整个生产过程的效率和稳定性。
2. 智能气动控制技术智能气动控制技术是将传感器、执行器和控制器等智能设备应用于气动系统中，实现自动化和智能化控制的一种技术。
智能气动控制技术可以实现气动元件的自适应控制和故障检测，并可通过网络实现远程监控和控制。
这种技术的应用使得气压传动系统更加可靠、高效和智能化。
二、气压传动中的创新趋势除了以上介绍的气动控制技术的创新，还存在着其他一些创新趋势在气压传动中的应用。
1. 高效节能随着节能环保意识的不断提高, 气压传动技术也趋向于更高效节能。
新一代气压传动装置采用了先进的气动元件和控制技术，如可变频率调速技术、能量回收技术等，大大降低了能耗，并提高了系统的效率。
2. 安全性提升在工业生产中，安全性一直是一个非常重要的问题。
创新的气压传动技术致力于提高气动系统的安全性能。
例如，引入了安全传感器、安全阀等装置来监测和保护气动系统的运行状态，避免因故障引起的安全事故。
3. 自动化程度提高随着工业自动化水平的不断提升，气压传动技术也向自动化方向发展。
新一代气动系统通过引入传感器、控制器和PLC等设备，实现了传动过程的自动化控制和监测。
气压传动与控制技术
气体的压力取决于 其温度和体积
在气压传动中，通 常采用压缩空气作 为工作介质，因为 压缩空气具有清洁、 无污染、易于获取
等优点
2 气压传动的优势
气压传动的优势
相比于传统的机械和电气传 动方式，气压传动具有以下
优势
成本低廉：气压传动的成本 较低，因为它的部件通常是 标准化的，且制造成本较低。 此外，压缩空气的来源也相
的动力传输和控制
汽车工业
在汽车工业中，气压传动可 以用于汽车发动机的进排气 控制、汽车底盘的悬挂系统
等部位的动力传输和控制
发展
医疗
在医疗领域，气压传动 可以用于手术器械、康 复设备、医疗床等医疗 器械的动力传输和控制
航空航天
在航空航天领域，气压 传动可以用于飞行器的 起落架、襟翼等部件的
动力传输和控制
对丰富，降低了运行成本
气压传动的优势
响应速度快：气压传动的响 应速度很快，因为气体的流 动速度比液体的流动速度快 得多。这使得气压传动系统
能够快速地启动和停止
适用于各种规模的应用：气 压传动系统适用于各种规模 的应用，从小型的手动工具
到大型的工业设备
结构简单：气压传动系统的 结构相对简单，不需要复杂 的机械或电气部件。这使得
在气压传动系统中，气体的压力通过气缸或气动马达传递，从而实 现机械能的转换
气压传动系统通常由气源、控制元件、执行元件和辅助元件等部分 组成
4
1 气压传动的原理
气压传动的原理
1
2
3
4
气压传动的基本原 理是利用气体的压
力进行能量传递
当气体被压缩时， 会产生压力，这种 压力可以通过气缸 或气动马达传递给 负载，从而实现运 动或动力的输出
液压与气动技术)第1章液压与气压传动基础知识
工作原理与组成
工作原理
液压与气压传动系统通过密闭工作腔内工作流体的压力能来 传递动力。
组成
液压系统由动力元件、执行元件、控制元件和辅助元件等组 成，气压系统由气源装置、执行元件、控制元件和辅助元件 等组成。
应用领域与发展趋势
应用领域
液压与气压传动广泛应用于工程机械、农业机械、汽车工业、航空航天、智能 装备等领域。
系统性能测试与优化
搭建测试平台
根据系统原理图搭建测试平台，模拟实际工作条件对系统进行测 试。
进行性能测试
通过测试平台对系统的各项性能指标进行测试，如响应时间、稳定 性、效率等。
系统优化
根据测试结果对系统进行优化，改进系统设计或调整元件参数，提 高系统的性能和可靠性。
THANKS FOR WATCHING
液压泵与液压马达
液压泵是液压传动系统中的动力元件，用于将机械能转换为液压能，为系统提供压 力油。
液压马达是液压传动系统中的执行元件，用于将液压能转换为机械能，驱动负载运 动。
液压泵和液压马达的工作原理、结构及性能参数各不相同，根据使用要求进行选择。
液压缸
01
液压缸是液压传动系统中的执行元件，用于将液压能转换为机 械能，驱动负载运动。
气压执行元件
气压执行元件的种类
气压执行元件包括气马达、气缸等，用于将压 缩空气转化为机械能。
气压执行元件的特点
气压执行元件具有结构简单、体积小、重量轻、 动作快等优点。
气压执行元件的应用
气压执行元件广泛应用于各种自动化设备和生产线，实现各种机械运动和动作。
气压控制元件
气压控制元件的种类
气压控制元件包括各种阀门、控制阀等，用于控制压缩空气的流 动和压力。
气压传动技术实习报告
气压传动技术实习报告下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!随着工业自动化的不断发展，气压传动技术在现代制造业中扮演着越来越重要的角色。
气压传动的工业应用与案例分析
气压传动的工业应用与案例分析气压传动是一种利用气体压力传递能量的工业应用技术。
它广泛应用于各个行业，包括制造业、机械设备、化工等领域。
本文将从气压传动的原理、工业应用以及案例分析等方面进行探讨。
一、气压传动的原理气压传动是利用气体的压缩和释放来传递能量的一种机械传动方式。
其原理基于波义耳定律，即容积不变的气体在增加或减少压力时，其温度也会相应增加或减少。
通过控制气压的变化，可以实现对气动元件（如气缸、气阀等）的运动控制。
二、气压传动的工业应用1. 气动工具：气动工具是气压传动技术最常见的应用之一。
例如，气动钉枪、气动扳手等，通过将气体转化为机械能，实现高效的工作效果。
2. 汽车制造业：气压传动在汽车制造业中起到至关重要的作用。
例如，汽车生产线上的自动化装配设备，通过气压传动实现零部件的装配和固定，提高生产效率。
3. 化工行业：气压传动在化工工艺中广泛应用。
例如，通过气压传动控制气体流量，实现反应器中各种化学物质的混合、搅拌等过程。
4. 制造业：在制造业中，气压传动常用于各种机械设备的控制。
例如，通过气动元件控制传送带的启停、气动夹具的夹持等，提高生产线的工作效率和质量。
三、气压传动的案例分析1. 汽车轮胎机械压缩机汽车轮胎的生产中，需要将轮胎胎体与花纹进行结合。
这一过程需要使用到机械压缩机进行胎体的压紧和固定。
气压传动在该机械压缩机中起到关键作用，通过控制气动元件的启停和压力调节，实现对轮胎胎体的精确定位和高效压紧。
2. 包装行业自动化生产线包装行业的自动化生产线中使用到了气压传动技术。
例如，通过气动元件控制装填机、封箱机、贴标机等设备的运作，实现快速、高效的包装过程。
通过灵活的气压控制，可以根据产品的不同要求进行自动化调整和切换。
3. 食品加工设备在食品加工行业中，气压传动广泛应用于各类生产设备。
例如，在面包生产中，通过气动元件控制面团的揉搓、切割、成型等过程，实现面包的自动化生产。
有效提高了生产效率和产品质量。
气压传动基础理论工作原理与应用
气压传动基础理论工作原理与应用气压传动技术是一种应用气体力学原理进行能量传递与控制的传动方式。
它以压缩空气为动力源，通过合理的气路设计和元件的配合运动，实现力、矩和速度的传递。
在工业和机械领域得到了广泛应用。
本文将介绍气压传动的基础理论、工作原理以及应用案例。
一、基础理论气压传动基础理论主要包括气体物理性质、压缩空气的状态参数和流体力学原理。
首先，气体物理性质是气压传动理论研究的基础。
例如，理解气体的压力、体积和温度之间的关系非常重要。
其次，掌握压缩空气的状态参数，如压力、温度和流量等，对于气压传动系统的设计和应用至关重要。
最后，流体力学原理则是指导气压传动系统分析和设计的理论基础，比如质量守恒定律和能量守恒定律。
二、工作原理气压传动的工作原理基于压缩空气的介质特性。
当压缩空气从高压处流向低压处时，会产生压力差，从而产生气流。
气流通过气管和连接元件传递到执行元件，使其产生运动。
气压传动系统通常由气源、气动执行元件和气动控制元件组成。
气源提供压缩空气，气动执行元件将压缩空气转化为力、矩或速度输出，而气动控制元件则用于控制压缩空气的流动和转换。
三、应用案例气压传动技术在工业领域有广泛应用。
下面将介绍几个常见的应用案例。
1. 气动工具气动工具如气动钻、气动扳手等，通过气压传动技术实现高速高效的工作。
这些工具能够承受较大的负荷，并具有轻便、灵活等特点。
2. 气动输送系统气动输送系统通过气压传动将物料从一个地点输送到另一个地点。
常见的应用场景是粉尘和颗粒物料的输送，如水泥、粉煤灰等。
3. 气动控制系统气动控制系统利用气压传动技术实现对机械设备的控制。
它可以通过控制气源的开闭，调节气流的方向和大小，从而实现机械设备的启停、速度调节等功能。
4. 气动制动系统气动制动系统常应用于汽车和火车等交通工具中。
通过控制压缩空气的流动和转换，实现对车辆的制动，提高行车安全性。
总结：气压传动技术凭借其简单可靠、适用范围广的特点，在工业和机械领域得到了广泛应用。
液压与气动技术-气压传动技术
第三节 气动执行元件
液 压
一、气缸
与
气 压
薄
传膜
动 技
式
术气 缸
(a)单作用式
(b)双作用式
薄膜式气缸是一种利用膜片在压缩空气作用下
产生变形来推动活塞杆作直线运动的气缸。
薄膜式气缸与活塞式气缸相比较，具有结构紧
凑、简单、成本低、维修方便、寿命长和效率高
等优点。
第三节 气动执行元件
液 压
一、气缸
与 气缸的使用时应注意以下几点：
传
动
技 术
➢ 气马达
第三节 气动执行元件
液 压
一、气缸
与 气
1、气缸分类
压
传
动
技
术
第三节 气动执行元件
液 压
一、气缸
与
气 压
气
传液
动 技
阻
术尼
缸
普通气缸工作时，由于气体的压缩性，当外部载荷 变化较大时，会产生“爬行”或“自走”现象，例 气缸的工作不稳定。为了使气缸运动平稳，普遍采 用气液阻尼缸。
动 正常，各螺栓是否松动，压力表、气阀是否完
技 术
好，压缩机必须安装在来稳牢固的基础上。
压缩机的工作压力不允许超过额定排气压力， 以免超负荷运转而损坏压缩机和烧毁电动机。
一、典型气源系统组成
液 压
1. 空气压缩机（气压发生装置）
与
气 空气压缩机安全技术操作方法
压
传 动
不要用手去触摸压缩机气缸头、缸体、排气
术 在气压传动中使用最广泛的是叶片式
和活塞式马达。
第三节 气动执行元件
液 压
二、气马达
与
气 1、叶片式气马达
