MATLAB与电力系统仿真汇总
基于MATLAB的电力系统暂态稳定仿真分析
基于MATLAB的电力系统暂态稳定仿真分析电力系统暂态稳定仿真分析是电力系统运行与控制中的重要内容之一、它通过模拟电力系统的暂态运行过程，分析系统在不同故障条件下的动态响应，评估系统的稳定性，并提供相应的控制与保护策略。
MATLAB作为一种功能强大的数学建模与仿真工具，被广泛应用于电力系统暂态稳定仿真分析中。
下面将分别从模型建立、仿真分析和结果评估三个方面，介绍基于MATLAB的电力系统暂态稳定仿真分析。
一、模型建立电力系统一般包括发电机、变电站、输电线路、负荷等元件。
在MATLAB中，可以通过建立系统的节点、支路和设备等模型，构建电力系统的仿真模型。
1.节点模型：电力系统的节点通常由发电机、负荷和母线组成。
在MATLAB中，可以通过定义节点的功率平衡方程和节点电压方程，建立节点模型。
2.支路模型：电力系统的支路一般包括输电线路、变压器和同步电动机等。
在MATLAB中，可以通过定义支路的电流-电压特性、阻抗和传输参数等，建立支路模型。
3.设备模型：电力系统的设备主要包括发电机、变压器和负荷等。
在MATLAB中，可以通过定义设备的功率-电流特性、阻抗和传输参数等，建立设备模型。
二、仿真分析建立电力系统的仿真模型后，可以使用MATLAB提供的仿真工具，进行仿真分析。
1.静态稳定分析：通过输入节点的电压和负载条件，计算各节点的电压和功率平衡，评估系统的静态稳定性。
2.动态稳定分析：在系统发生故障或负荷变化时，通过输入相应的故障或负荷变化信号，模拟系统的动态响应，并分析系统的中断时间和振荡特性等。
3.频域分析：通过对系统的输入和输出信号进行频谱分析，研究系统的频率特性和谐波性能，并评估系统的抗扰性能。
三、结果评估完成仿真分析后，需要对结果进行评估和优化。
1.稳定性评估：通过对系统的动态响应进行分析，评估系统在不同故障条件下的稳定性，并确定系统的稳定边界和临界条件。
2.控制与保护优化：根据仿真结果，确定适当的控制与保护策略，提高系统的稳定性和可靠性。
MATLAB-SIMULINK在电力系统工程仿真中的应用
MATLAB-SIMULINK在电力系统工程仿真中的应用MATLAB/SIMULINK在电力系统工程仿真中的应用随着电力系统的规模日益庞大和复杂性的增加，为确保电力系统的安全可靠运行，电力系统工程仿真成为了工程设计和运维过程中的重要环节。
MATLAB/SIMULINK作为一种强大的仿真工具，可以有效地模拟电力系统的各种电路、设备与系统，为电力系统工程提供精确的仿真分析与设计。
电力系统工程仿真是一种通过计算机模拟的方法，用以预测和分析电力系统的运行状况和特性。
在传统的电力系统工程中，工程师们常常使用基于经验公式和简化模型的手工计算方法进行设计和评估。
然而，由于电力系统的复杂性和不确定性，采用手工计算方法不仅效率低下，而且容易出现误差。
相比之下，MATLAB/SIMULINK具有更高的仿真精度和灵活性，能够更准确地模拟电力系统的各个方面。
首先，MATLAB/SIMULINK可以用来模拟电力系统的电路和设备。
在电力系统中，包括变压器、发电机、电动机等各种电器设备都是电路连接的要素。
MATLAB/SIMULINK提供了丰富的电路模型和元件库，可以很方便地构建各种电路模型。
例如，我们可以根据电路拓扑结构和参数数据构建一个发电机的模型，通过输入不同的工作条件和控制信号，可以模拟发电机在各种负载情况下的工作状态。
其次，MATLAB/SIMULINK还可以用来模拟电力系统的控制策略。
在电力系统中，各种控制策略被用来保持电力系统的稳定运行。
例如，电力系统中常用的电压控制和频率控制都是通过调节发电机和变压器的控制信号来实现的。
在MATLAB/SIMULINK中，我们可以根据电力系统的实际控制策略，构建相应的控制模型，通过输入系统的状态量和反馈信号，并根据设计的控制逻辑进行仿真分析。
这使得工程师们可以在设计阶段对控制策略进行优化，以提高电力系统的稳定性和鲁棒性。
此外，MATLAB/SIMULINK还可以用于电力系统的故障分析和可靠性评估。

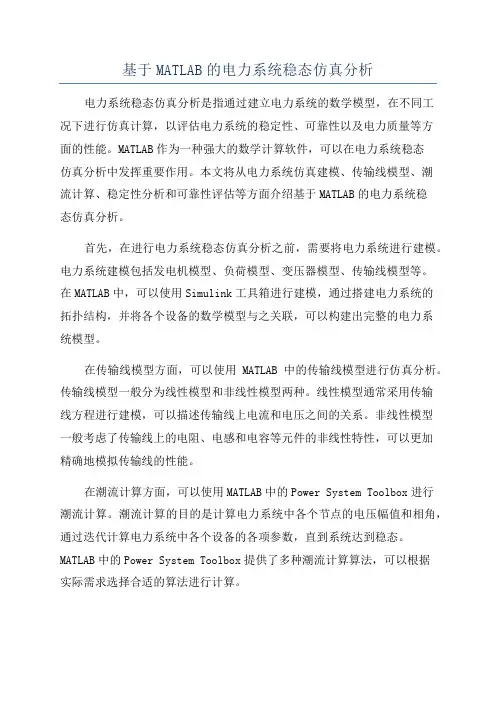

基于MATLAB的电力系统稳态仿真分析
基于MATLAB的电力系统稳态仿真分析电力系统稳态仿真分析是指通过建立电力系统的数学模型，在不同工况下进行仿真计算，以评估电力系统的稳定性、可靠性以及电力质量等方面的性能。
MATLAB作为一种强大的数学计算软件，可以在电力系统稳态仿真分析中发挥重要作用。
本文将从电力系统仿真建模、传输线模型、潮流计算、稳定性分析和可靠性评估等方面介绍基于MATLAB的电力系统稳态仿真分析。
首先，在进行电力系统稳态仿真分析之前，需要将电力系统进行建模。
电力系统建模包括发电机模型、负荷模型、变压器模型、传输线模型等。
在MATLAB中，可以使用Simulink工具箱进行建模，通过搭建电力系统的拓扑结构，并将各个设备的数学模型与之关联，可以构建出完整的电力系统模型。
在传输线模型方面，可以使用MATLAB中的传输线模型进行仿真分析。
传输线模型一般分为线性模型和非线性模型两种。
线性模型通常采用传输线方程进行建模，可以描述传输线上电流和电压之间的关系。
非线性模型一般考虑了传输线上的电阻、电感和电容等元件的非线性特性，可以更加精确地模拟传输线的性能。
在潮流计算方面，可以使用MATLAB中的Power System Toolbox进行潮流计算。
潮流计算的目的是计算电力系统中各个节点的电压幅值和相角，通过迭代计算电力系统中各个设备的各项参数，直到系统达到稳态。
MATLAB中的Power System Toolbox提供了多种潮流计算算法，可以根据实际需求选择合适的算法进行计算。
稳定性分析是电力系统稳态仿真分析的重要内容之一、稳态分析包括小扰动稳定性分析和大扰动稳定性分析两个方面。
小扰动稳定性分析主要研究电力系统中的幅值和相角扰动对系统稳定性的影响。
大扰动稳定性分析主要研究系统发生大幅度扰动（如故障）后，系统是否能够迅速恢复并保持稳态。
MATLAB中的Power System Toolbox提供了多种稳定性分析方法，如特征根法、现行化法和直接数值法等，可以进行稳定性评估。
第6章电力系统的MATLABSIMULINK仿真与应用汇总
第6章 电力系统稳态与暂态仿真
4) “LTI视窗”(Use LTI Viewer)按键
打开窗口，使用“控制系统工具箱”(Control System Toolbox)的LTI视窗。 5) “阻抗依频特性测量”(Impedance vs. Frequency Measurement)按键 打开窗口，如果模型文件中含阻抗测量模块，该窗口中 将显示阻抗依频特性图。 6) “FFT分析”(FFT Analysis)按键 打开FFT分析窗口。 7) “报表生成”(Generate Report)按键 打开窗口，产生稳态计算的报表。
相关信息。
第6章 电力系统稳态与暂态仿真
2. 分析工具
1) “稳态电压电流分析”(Steady-State Voltages and Currents)按键打开稳态电压电流分析窗口，显示模型文件的 稳态电压和电流。 2) “初始状态设置”(Initial States Setting)按键 打开初始状态设置窗口，显示初始状态，并允许对模 型的初始电压和电流进行更改。 3) “潮流计算和电机初始化”(Load Flow and Machine Initialization)按键 打开潮流计算和电机初始化窗口。
“频率”(Frequency)文本框中输入指定的频率，
进行相量法分析。若未选中该单选框，“频 率”文本框显示为灰色。
图6-2 Powergui模块主窗口
第6章 电力系统稳态与暂态仿真
2) “离散系统仿真”(Discretize electrical model)单选框
点击该单选框后，在“采样时间”(Sample time)文本框 中输入指定的采样时间(Ts>0)，按指定的步长对离散化系统 进行分析。若采样时间等于0，表示不对数据进行离散化处 理，采用连续算法分析系统。若未选中该单选框，“采样 时间”文本框显示为灰色。 3) “连续系统仿真”(Continuous)单选框 点击该单选框后，采用连续算法分析系统。 4) “显示分析信息”(Show message during analysis)复选 框 选中该复选框后，命令窗口中将显示系统仿真过程中的

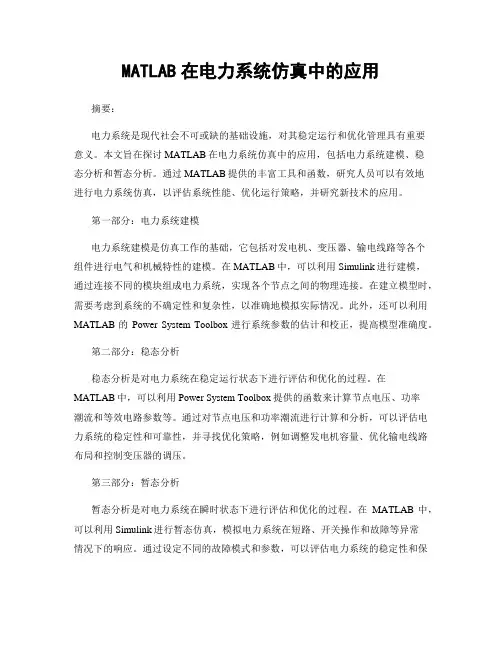

MATLAB在电力系统仿真中的应用
MATLAB在电力系统仿真中的应用摘要：电力系统是现代社会不可或缺的基础设施，对其稳定运行和优化管理具有重要意义。
本文旨在探讨MATLAB在电力系统仿真中的应用，包括电力系统建模、稳态分析和暂态分析。
通过MATLAB提供的丰富工具和函数，研究人员可以有效地进行电力系统仿真，以评估系统性能、优化运行策略，并研究新技术的应用。
第一部分：电力系统建模电力系统建模是仿真工作的基础，它包括对发电机、变压器、输电线路等各个组件进行电气和机械特性的建模。
在MATLAB中，可以利用Simulink进行建模，通过连接不同的模块组成电力系统，实现各个节点之间的物理连接。
在建立模型时，需要考虑到系统的不确定性和复杂性，以准确地模拟实际情况。
此外，还可以利用MATLAB的Power System Toolbox进行系统参数的估计和校正，提高模型准确度。
第二部分：稳态分析稳态分析是对电力系统在稳定运行状态下进行评估和优化的过程。
在MATLAB中，可以利用Power System Toolbox提供的函数来计算节点电压、功率潮流和等效电路参数等。
通过对节点电压和功率潮流进行计算和分析，可以评估电力系统的稳定性和可靠性，并寻找优化策略，例如调整发电机容量、优化输电线路布局和控制变压器的调压。
第三部分：暂态分析暂态分析是对电力系统在瞬时状态下进行评估和优化的过程。
在MATLAB中，可以利用Simulink进行暂态仿真，模拟电力系统在短路、开关操作和故障等异常情况下的响应。
通过设定不同的故障模式和参数，可以评估电力系统的稳定性和保护装置的性能。
此外，还可以利用MATLAB的Simscape工具箱建立更精确的组件模型，以获得更准确的仿真结果。
结论：MATLAB在电力系统仿真中的应用广泛而有效。
通过利用MATLAB提供的工具和函数，可以对电力系统进行建模、稳态分析和暂态分析，以评估系统性能和优化运行策略。
此外，MATLAB还提供了友好的用户界面和丰富的可视化功能，帮助研究人员轻松地进行数据处理和结果分析。

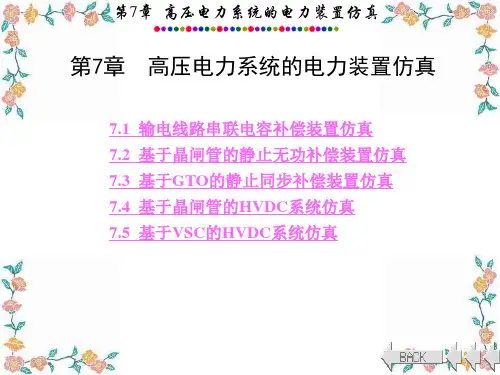

电力系统的MATLABSIMULINK仿真与应用_第7章汇总
第7章 高压电力系统的电力装置仿真 图7-2 串联补偿装置结构
第7章 高压电力系统的电力装置仿真 打开SimPowerSystems库demo子库中的模型文件power_ 3phseriescomp，可以直接得到图7-1的仿真系统如图7-3所示， 以文件名circuit_seriescomp另存，以便于修改。
第7章 高压电力系统的电力装置仿真 图7-15 等效三相电源参数设置
第7章 高压电力系统的电力装置仿真
从SimPowerSystems/Measurements子库中复制“阻抗测 量”模块到本模型文件中，将该模块连接到母线B2的a相和 b相线路上，得到a相和b相的阻抗之和。将阻抗测量模块参 数对话框中的“增益参数”(Multiplication factor)改为0.5， 即可得到一相阻抗。
Vprot 2.5 2In XC 2.5 2 2 42.24 298.7 kV
(7-4) 其中，In为线电流有效值，取值为2 kA。
第7章 高压电力系统的电力装置仿真
为了保护MOV，在MOV上并联了由断路器模块等效的 放电间隙Gap，当MOV上承受的能量超过阈值时，间隙放电。 与放电间隙串联的RL支路是用来限制电容电流上升率的阻 尼电路。“能量和放电间隙触发”(Energy & Gap firing)子系 统完成对放电间隙Gap的控制，仿真系统模型如图7-6。该系 统对MOV中的能量进行积分计算，当能量值大于30 MJ时发 送合闸信号到断路器模块Gap中，断路器合闸，实现间隙放 电。
相角1 为 18.22°，母线 B1 的 a 相电流幅值 2Ia 为 1.56 kA，
Matlab技术在电力系统仿真中的应用指南
Matlab技术在电力系统仿真中的应用指南I. 引言电力系统仿真是电力领域中重要的研究工具之一。
它能够帮助电力工程师、研究人员和决策者分析电力系统的运行情况，评估系统的稳定性和可靠性，并进行优化和规划。
在电力系统仿真中，Matlab技术被广泛应用，本文将探讨Matlab在电力系统仿真中的具体应用指南。
II. 电力系统建模与仿真在电力系统的仿真过程中，建模是关键。
Matlab提供了一系列强大的工具和函数，用于电力系统的建模和仿真。
电力系统通常可以分为三个主要的子系统：发电系统、输电系统和配电系统。
每个子系统都有其特定的建模需求。
1. 发电系统建模发电系统的建模包括发电机、励磁系统和稳定器的建模。
Matlab提供了多种建模方法，如传递函数模型、状态空间模型和非线性模型。
用户可以根据实际情况选择合适的建模方法，并使用Matlab的仿真工具进行系统稳定性和响应性能的评估。
2. 输电系统建模输电系统建模是电力系统仿真中的一个关键环节。
Matlab提供了强大的电力网络建模工具，可以用来建立输电线路、变压器和各种网络拓扑结构。
用户可以通过Matlab的图形用户界面或脚本语言来创建并配置电力网络模型，然后进行仿真分析。
3. 配电系统建模配电系统建模是电力系统仿真的最后一个环节。
Matlab提供了用于建立配电系统的工具和函数。
用户可以使用Matlab的电力系统模块来创建配电网络模型，并进行负载流、短路分析、电能质量评估等仿真计算。
这些模型和仿真分析结果可以帮助用户评估配电系统的可靠性和效益。
III. 电力系统模拟与分析在电力系统仿真中，模拟和分析是非常重要的步骤。
Matlab提供了各种仿真和分析工具，用户可以利用这些工具来模拟电力系统的运行情况，并评估系统的性能。
1. 稳定性分析电力系统的稳定性是电力系统仿真中的一个关键指标。
Matlab提供了用于稳定性分析的工具，可以帮助用户评估电力系统的电压稳定性和频率稳定性。
基于MATLAB的电力系统仿真[汇编]
![基于MATLAB的电力系统仿真[汇编]](https://img.taocdn.com/s3/m/c7864e4dbf23482fb4daa58da0116c175f0e1e24.png)
基于MATLAB的电力系统仿真摘要：目前，随着科学技术的发展和电能需求量的日益增长，电力系统规模越来越庞大，超高压远距离输电、大容量发电机组、各种新型控制装置得到了广泛的应用，这对于合理利用能源，充分挖掘现有的输电潜力和保护环境都有重要意义。
另一方面，随着国民经济的高速发展，以城市为中心的区域性用电增长越来越快，大电网负荷中心的用电容量越来越大，长距离重负荷输电的情况日益普遍，电力系统在人民的生活和工作中担任重要角色，电力系统的稳定运行直接影响的人们的日常生活。
随着电力系统的飞速发展和电网的日益扩大以及自动化程度的不断提高，电力系统中许多计算和控制问题日益复杂，从技术和安全上考虑直接进行电力试验可能性很小，因此迫切要求运用电力仿真来解决这些问题。
电力系统仿真是将电力系统的模型化、数学化来模拟实际的电力系统的运行，可以帮助人们通过计算机手段分析实际电力系统的各种运行情况,从而有效了解电力系统概况。
本文根据电力系统的特点，利用MATLAB的动态仿真软件Simulink搭建了含发电机、变压器、输电线路、无穷大电源等的系统的仿真模型，得到了在该系统主供电线路电源端发生三相短路接地故障并由故障器自动跳闸隔离故障的仿真结果，并分析了这一暂态过程。
通过仿真结果说明MATIAB电力系统工具箱是分析电力系统的有效工具。
关键词：电力系统；三相短路；故障分析；matlab仿真Electric Power System Simulation Base on MATLABAbstract：Now, with the development of science and techmology and the growing demand for eletrical energy, power systems get increasingly large and long-distance EHV power transmission, large capacity electric generating set, as well as the various new control devices have been widely used. This has important significance to rationally utilizing energy resources, making full use of the existing electric systems’ delivery potential and protecting the environment. On the other hand, with the fast growth of the national economy, city-centered regional power consumption is rising more and more rapidly, power demand in large electric system’ laod centers is growing faster and faster, and long-distance and heavy-duty power transmission is more and more popular. Power system play an important part in people’s lives and work, power system and stable operation of a direct impact on the people’s daily life, with the rapid development of power systems and power grids is increasing with days and the degree of automation continuous improvement, many computing and control of the power system increasingly complex issues, it is impossioble to take a directThis paper base on the characteristics of the power system, using the software MATAB simulink built with generators,transformers,power line,such as the infinite power system simulation model, and has a simulation result of three-phase short-circuit fault which happen in the main power-supply line and the fault automatic tripping isolation by the three-phase fault, and analysis of this transient. The simulation results show MATLAB power system toolbox of the power system is an effective tool.Key words: Power system ；Three-phase short-circuit ；Fault analysis ；MATLAB simulation第一章绪论1.1 我国电力系统情况简介电力系统是由发电厂、电力网和电力负荷组成的电能生产、传输和转化的系统。
