六维力传感器原理

六维力传感器原理

六维力传感器原理六维力传感器的工作原理基于电阻应变原理和电桥技术。

传感器内部有多个应变片组成的电桥,应变片通常由金属箔或片状弹性体制成,具有良好的应变特性。

当物体受到外界力或力矩作用时,应变片会发生形变,从而导致电阻发生变化。

具体而言,力传感器的测量原理是通过测量电桥的输出电压来间接测量力的大小。

在电桥中,应变片与标定电阻串联,形成一个稳态电路。

当物体受到力时,应变片发生形变,电桥发生不平衡,产生输出电压。

通过测量输出电压的大小,可以根据电桥特性和标定曲线计算出力的值。

力矩传感器的测量原理类似,但由于力矩的作用,其输出电压的变化更加复杂。

力矩传感器一般采用应变片与附加电阻串联的方式来构成电桥。

当物体受到力矩作用时,整个电桥都会发生不平衡,输出电压的变化与力矩的大小和方向有关。

为了提高测量精度和可靠性,六维力传感器通常还要进行温度和幅频特性的补偿。

温度补偿是通过将温度传感器与力传感器放置在相同环境中,测量环境温度并进行补偿来实现的。

幅频特性补偿则是通过校正电桥输出的幅频响应来消除因电桥非线性和非平衡引起的误差。

总结起来,六维力传感器通过应变原理和电桥技术,通过测量电桥的输出电压来间接测量物体受力情况。

力传感器测量物体在X、Y、Z三个方向上的力,而力矩传感器则测量物体绕X、Y、Z三个轴向上的力矩。

为了提高测量精度和可靠性,六维力传感器还需要进行温度和幅频特性的补偿。

该传感器可以广泛应用于机器人、工业自动化、航空航天等领域,为实现精确控制和自动化操作提供重要支持。

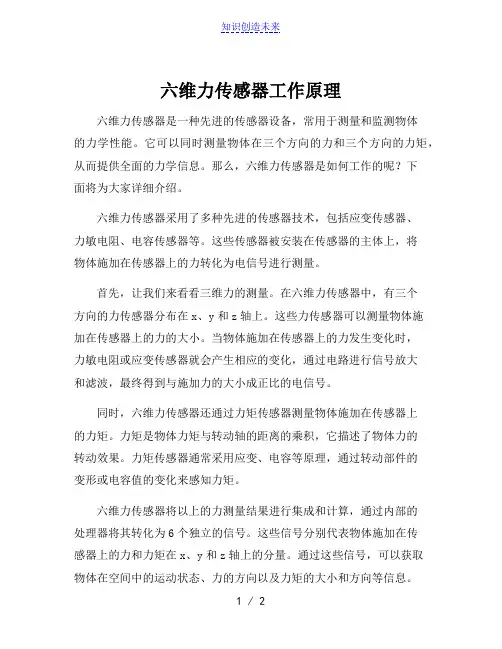

六维力传感器工作原理

六维力传感器工作原理

六维力传感器工作原理六维力传感器是一种先进的传感器设备,常用于测量和监测物体的力学性能。

它可以同时测量物体在三个方向的力和三个方向的力矩,从而提供全面的力学信息。

那么,六维力传感器是如何工作的呢?下面将为大家详细介绍。

六维力传感器采用了多种先进的传感器技术,包括应变传感器、力敏电阻、电容传感器等。

这些传感器被安装在传感器的主体上,将物体施加在传感器上的力转化为电信号进行测量。

首先,让我们来看看三维力的测量。

在六维力传感器中,有三个方向的力传感器分布在x、y和z轴上。

这些力传感器可以测量物体施加在传感器上的力的大小。

当物体施加在传感器上的力发生变化时,力敏电阻或应变传感器就会产生相应的变化,通过电路进行信号放大和滤波,最终得到与施加力的大小成正比的电信号。

同时,六维力传感器还通过力矩传感器测量物体施加在传感器上的力矩。

力矩是物体力矩与转动轴的距离的乘积,它描述了物体力的转动效果。

力矩传感器通常采用应变、电容等原理,通过转动部件的变形或电容值的变化来感知力矩。

六维力传感器将以上的力测量结果进行集成和计算,通过内部的处理器将其转化为6个独立的信号。

这些信号分别代表物体施加在传感器上的力和力矩在x、y和z轴上的分量。

通过这些信号,可以获取物体在空间中的运动状态、力的方向以及力矩的大小和方向等信息。

六维力传感器的工作原理很简单,但是它在许多领域中具有重要的应用。

例如,在机械工程中,六维力传感器可以用于测试材料的强度和刚度,评估机械组件的性能;在医学领域,它可以用于研究和分析人体运动的力学特性,评估康复治疗的效果;在航空航天领域,它可以用于测试飞机的空气动力学性能,提高飞行安全性。

总而言之,六维力传感器是一种先进的测量设备,通过多种传感器技术将物体施加在传感器上的力和力矩转化为电信号进行测量。

它可以提供全面的力学信息,广泛应用于各个领域。

希望今天的文章能够为大家更好地了解六维力传感器的工作原理提供指导意义。

《基于六维力传感器的机器人力控研究》

《基于六维力传感器的机器人力控研究》

《基于六维力传感器的机器人力控研究》一、引言随着工业自动化和智能制造的快速发展,机器人的应用领域不断拓展,其中机器人力控制技术是机器人实现精密操作和灵活作业的关键技术之一。

六维力传感器作为机器人力控制的核心部件,其高精度、高灵敏度的特点使得机器人能够在各种复杂环境中实现精准的力控制。

本文将基于六维力传感器,对机器人力控技术进行研究,探讨其原理、应用及挑战。

二、六维力传感器原理及特点六维力传感器是一种能够测量三个方向上的力和三个方向上力矩的传感器。

其工作原理主要是通过测量作用在传感器上的力和力矩引起的电信号变化,进而将电信号转化为力和力矩的数值。

六维力传感器具有高精度、高灵敏度、高稳定性等特点,能够在机器人进行作业时实时监测力和力矩的变化,为机器人提供精确的反馈信息。

三、机器人力控技术的研究基于六维力传感器的机器人力控技术是实现机器人精确操作的关键。

在机器人作业过程中,通过六维力传感器实时监测力和力矩的变化,结合控制算法对机器人进行精确的力控制。

具体而言,机器人力控技术主要包括以下几个方面:1. 力控制策略的研究:针对不同的作业任务,设计合理的力控制策略。

如阻抗控制、顺应性控制等,通过调整机器人与环境的相互作用力,实现精确的力控制。

2. 传感器与控制器的融合:将六维力传感器与机器人控制器进行融合,实现实时监测和反馈。

通过控制器对传感器采集的数据进行处理和分析,实现对机器人的精确控制。

3. 作业环境的识别与适应:通过六维力传感器感知作业环境的变化,实现对作业环境的识别与适应。

例如,在装配作业中,机器人能够根据零部件的形状和大小自动调整力和力矩的大小,以实现精确的装配。

四、应用领域及案例分析六维力传感器在机器人力控技术中具有广泛的应用。

以下是一些典型的应用领域及案例分析:1. 工业自动化:在自动化生产线中,机器人通过六维力传感器实现精确的装配、焊接等作业,提高生产效率和产品质量。

2. 医疗康复:在康复机器人中,六维力传感器能够实时监测患者与机器人的相互作用力,为医生提供准确的康复训练数据。

六维力传感器

六维力传感器

六维力传感器1六维力传感器的分类 (1)2六维力传感器的研究现状 (1)1六维力传感器的分类六维力传感器有很多种名称,如六轴力传感器、六分量天平、六轴力/力矩传感器、六向力传感器等,实际上就是一种可以同时检测3个力分量和3个力矩分量的力传感器,根据X, Y, Z方向的力分量和力矩分量可以得到合力和合力矩。

传感器的种类按敏感兀件可以分为:电阻应变式、压电式、光学式、电容式、电感式等几类。

六维力传感器按测力原理可分为电阻式应变式,电容式,电感式,压电式和光电式等。

就以上几种类型的传感器而言,电阻应变式六维力传感器的应用得最为广泛而且目前技术最为成熟的一种。

其基本工作原理是外力作用下,弹性体结构形变,贴在弹性体上的应变片发生应变引起电阻值的变化,再经电路将阻值的变化转化为电压或电流的变化表现。

电容式则是将电容式力敏传感器的核心部分是对压力敏感的电容器。

力敏电容器的电容量是由电极面积和两个电极间的距离决定的,当硅膜片两边存在压力差时,硅膜片产生形变,极板间的间距发生变化,从而引起电容量的变化,电容变化量与压力差有关。

光学式多维力传感器通过光学传感器来测量微小变形,从而测出多维力和力矩。

压电式多维力传感器是另一种比较常用的测力装置,它的基本测力原理是在外部应力的作用下压电材料产生电荷,当外力变化时,压电材料表面的电荷随之变化带来输出电压信号的变化。

压电传感器的主要特点是其有很高的固有频率(200kHz),特别适合动态测量。

石英晶片的合理布置是传感器设计的关键。

克服传感器各向载荷间的相互干扰是提高压电传感器测量精度的有效途径。

2六维力传感器的研究现状六维力传感器的研究已有40多年的历史,科研工作者在这方面已作了大量的研究工作。

在国内,对六维力传感器的研究始于上世纪80年代,许多院校都对六维力传感器的设计制作进行过深入的探讨。

其设计是以力学分析为基础,探索性地设计出无耦合作用的弹性体,最早代表是积木式结构由美国SIR公司设计,由一块块积木式弹性体组合成,其加工精度和装配精度对其测量结果的影响很大,滞后和累积误差也较大,这使得它的实用性几乎为零。

ATI六维力传感器使用须知(中文版)

ATI六维力传感器使用须知(中文版)

六维力传感器使用须知TOP TIP:六维力传感器天生娇贵,使用前务必仔细学习其使用方法和操作须知,使用时请小心小心再小心。

使用前应先确定所需测量力的范围,以便选取合适的传感器,如果不能确定范围,应先选择量程尽可能大的传感器来确定范围,然后再行选取适合的传感器。

使用时一定在程序中加入过载保护,否则飞车的后果会让你追悔莫及。

1 硬件部分1.1 传感器传感器部分如下图所示:注意事项:1.注意两个端面,一面是固定端,一面是工具安装端,不可混淆2.设计传感器连接组件时注意留出走线的凹槽3.安装时严格选用正确型号的螺栓,尤其注意螺栓长度,安装时螺栓不要上太紧(相关尺寸参数每个传感器都有对应的文档可以查到)4.这一部分是整个系统中最为娇贵的,所以对其一定各种操作都要足够温柔,使用完毕一定装进附有隔振海绵的收纳盒中。

1.2 接口供电盒(Interface Power Supply Box)注意事项:1.目前中心的传感器有两种供电盒一种需要外界电源,一种是不需要外接电源的。

区别就在于有没有电源接口,有的话需外接电源才能正常工作。

2.红圈标出的接口有个凹槽,与其对应的接头有个突起,两者位置对应才能正确安装。

1.3 连接示意图目前我们中心所用力传感器系统可以分成两类:B型1)USB型的力传感器系统包括以下组件:2)TW Transducer 即传感器3)Interface power supply (IFPS) 接口供电盒4)Data Acquisition (DAQ) Device or Data Acquisition (DAQ) card 数据采集设备或数据采集卡5)DAQ Software, running on a laptop or desktop 数据采集软件6)Supporting power supplies for IFPS or DAQ device 电源7)Cable from IFPS to DAQ Device or DAQ card 连接线8)USB cable from USB DAQ device to PC USB线其连接如下图所示:31)PCI型的力传感器系统包括以下组件:2)TIF Transducer TIF:型传感器3)Power supply (PS):电源4)Data Acquisition (DAQ) Device or Data Acquisition (DAQ) card:数据采集设备或数据采集5)DAQ Software, running on a laptop or desktop:数据采集软件6)Supporting power supplies for PS or DAQ device:电源7)Transducer cable:传感器传输线8)DAQ Cable from PS to DAQ Device or DAQ card:数据采集线其连接示意图如下:1.其中有个68pin接头须连接至主机上的数据采集卡如下图:这个68pin接头是个扁长的梯形接头要与数据采集卡上的提醒接头方向一致才能插上。

六维力传感器工作原理

六维力传感器工作原理

六维力传感器的工作原理是标定均在假设传感器系统为线性系统的情况下进行,即传感器静态数学模型满足。

F=CV
其中,V是六维力传感器输出的6路原始信息(列信息,单位是V),F是经过计算的6路力信息(列信息,力的单位是KN,力矩的单位是KNm)[6-7]。

传感器静态标定的实质就是利用施加在六维力传感器上的广义力矢量组F 和通过数据采集上采样得到的传感器6个输出信号矢量组V求出标定矩阵C,传感器的输出信号是一个6路电压信号组成的矢量。

如果不考虑传感器的非线性因素的影响,只要给传感器施加6个线性无关的力矢量,并测得对应6个力矢量的传感器的输出电压信号矢量V,就可以得到一个惟一解C。

其种测量范围是:50kN / 5kNm;
准确度等级是:0.5%;
尺寸是:Ø175毫米x 110毫米;
安装和定心是:6 x内螺纹M6x2;2个Ø10mm F7钻孔;
连接是:集成式圆形插头连接器UP13,27针,凸型;
材质是:不锈钢,不锈钢外壳;
重量是:11公斤。

用户如有购买需求,可咨询郑州沐宸自动化科技有限公司。

该企业目前涵盖的产品类别有力传感器、多维力传感器、扭矩传感器、位移传感器、压力传感器、加速度传感器、液位传感器等,同时可根据客户的需求,定制各类传感器。

机器人六维力传感器研究概况及发展预测

机器人六维力传感器研究概况及发展预测

20 年第 3 02 期广 东 自动 化 与信 息工 程 7
维普资讯
如图 2 示 。 梁 的典 型代 表是美 国 D ae 实验室研 所 竖 rpr
制 的 Watn腕力传 感器 ,如图 2 ( so a)所示 ,它 由
三根 竖立 的应 变梁和 上下两个轮 缘构成 ,三根竖 梁在
敏感元件 组成 ,动 态范 围较 宽f。东 京工业 大学机械 3 】 系研制 了一种光学六 维力传感器 , 采用 了6 横梁 结构 ,
其中三个梁装 有 四分 型光学传感器 , 梁的 中心位 置 在
有 3个光源分 别射 向 3个光学传 感器 , 过光 学传感 通
了耦合 ,简化 了信号 的后处 理 ,有较 好 的实 时性I。 6 l
法确 定 。 由上式 可见 ,当 k 6时 , C 以由 C直 1 = 可 接求逆 得到 ,计算简 单 。 实际应用 中 ,当 k 6时, 在 有两种解 决方案 :其一是 按 k路进行 解耦计算 ,另一 方法是通 过实 际测量剔 除效 果较差 的 k一6路 ,保 留 剩 余 的 6路信号 ,以简化计 算 。 由上面 的分析得知 ,问接 输 出型六维力传 感器必 须 要进行解 耦才能得 到所 需的力信 号。由于六 维力传
测 量三个轴 力 ,目前哈工大机器 人研究 所正在把 这一 结构应用于仿 人行走 机器人 的脚 因素
3 1 与测 力有 关 的新 原理 和 新技 术 及 已有 原理 和 . 技 术在 测 力方 面 的新 应 用
18 年法 国物 理学 家皮埃 尔和 雅 各居 里兄 弟发 80
电阻值变化 ,再经过 电桥将 阻值 的变化转 换成 电压或
电流输 出。意 大利人 Givn i v n zo设计 了一 o a c、Giaaz 种 电容式六维力 传感器 ,3维力和 3维力矩 都可 以通

六维力传感器的原理及应用

六维力传感器的原理及应用

六维力传感器的原理及应用一、六维力传感器的概述六维力传感器是一种专门用于检测和测量物体在空间中受到的六个方向上的力和力矩的传感器。

它可以精确地测量力和力矩的大小和方向,广泛应用于机械手臂、机器人、航天器、汽车等领域。

二、六维力传感器的工作原理六维力传感器基于应变测量原理工作。

其结构包括应变片、弹性体和传感器电路。

当物体受到力或力矩作用时,应变片会发生应变,这些应变通过传感器电路转化为电信号,最终得到力和力矩的测量值。

三、六维力传感器的组成部分六维力传感器由以下几个主要组成部分构成:1.应变片–应变片是六维力传感器的核心部件,通常采用金属或半导体材料制成。

–应变片具有高敏感度和良好的弹性性能,能够有效地感知外界力和力矩的作用。

2.弹性体–弹性体用于支撑和保护应变片,同时起到缓冲作用,使应变片在受到外力作用时能够发生应变。

–弹性体通常采用橡胶、硅胶等材料制成,具有良好的弹性和耐磨性。

3.传感器电路–传感器电路负责将应变片产生的应变信号转化为电信号。

–传感器电路通常包括放大器、滤波器、模数转换器等组件,以确保测量结果的准确性和稳定性。

四、六维力传感器的应用领域六维力传感器广泛应用于以下领域:1.机械手臂–六维力传感器可以用于机械手臂的力控制和位置控制,使机械手臂能够根据所受力的大小和方向做出相应的动作。

–在装配、焊接、搬运等工作中,六维力传感器可以帮助机械手臂实现精确的位置和力量调节,提高工作效率和精度。

2.机器人–六维力传感器在机器人领域有着广泛的应用。

通过测量机器人受到的力和力矩,可以实现机器人的力控制、力觉反馈以及外界环境的感知和交互。

–在工业自动化、医疗机器人、服务机器人等领域,六维力传感器可以帮助机器人更好地适应和与环境进行交互。

3.航天器–在航天器的设计和测试中,六维力传感器起到了至关重要的作用。

它可以帮助工程师评估航天器在发射、飞行和着陆过程中所受到的力和力矩的大小和方向。

–通过监测和分析这些力和力矩的数据,可以提前发现潜在的问题,确保航天器的安全性和稳定性。
