汽车维修常用工量具
汽车维修常用工量具使用1(3)
3.气动扳手的使用方法及注意事项
气动扳手是一种用于快速拆装螺栓或螺 母的操作工具。根据所拆卸的螺栓力矩大 小不同，所采用的气动工具也不相同。常 见的气动扳手有冲击扳手和气动棘轮扳手 两种。
汽车维修通用工具的 选用及使用
使用气动扳手时，一定要握紧，并站在
一个安全舒适且容易施力的位置，用手按
动气源开关，在气压的作用下，使套筒带
只有通心螺丝刀可进行敲击，其他普通 螺丝刀是绝对不可以的，因为这样会损坏 普通螺丝刀。
项
2）短柄螺丝刀
目
短柄螺丝刀便于在有限的空间内拆卸并
一
更换螺钉，如拆卸仪表板及处于发动机舱
的狭窄位置处的螺钉，使用短柄螺丝刀将
更加方便。
3）方柄螺丝刀 可使用开口扳手进行辅助拧动，主要用 在需要大扭矩拆装的地方。
采用开口扳手辅助拧动时，应用右手压 紧螺丝刀，使螺丝刀与螺钉完全配合，防 止滑出后损坏螺钉槽口。
项
目
选用时应先大后小，即先选择3号，如3
一
号不合适，再依次选择2号、1号。
如果螺丝刀的头部太厚，则不能落入螺 钉槽内，否则易损坏螺钉槽；如果螺丝刀 的头部太薄，使用时头部容易扭曲。
4.螺丝刀的使用方法及注意事项 使用螺丝刀时，应右手握住螺丝刀，手 心抵住柄端，螺丝刀与螺钉的轴心必须保 持同轴，压紧后用手腕扭转，拆卸时螺钉 松动后用手心轻压螺丝刀，并用拇指、食 指、中指快速旋转手柄。
电动工具要使用三相插头，并确保插座 已连接好保护零线。在操作电动工具时最 好穿橡胶底鞋。
安 全
安 全 第 一
46
要使用电动工具开关来开关电源，不 能采用插上或拔下电源插头的方式来代替开 关，在工具通电之前要确保开关处于关闭状 态。
汽车维修中常用的测量工具
汽车维修中常用的测量工具

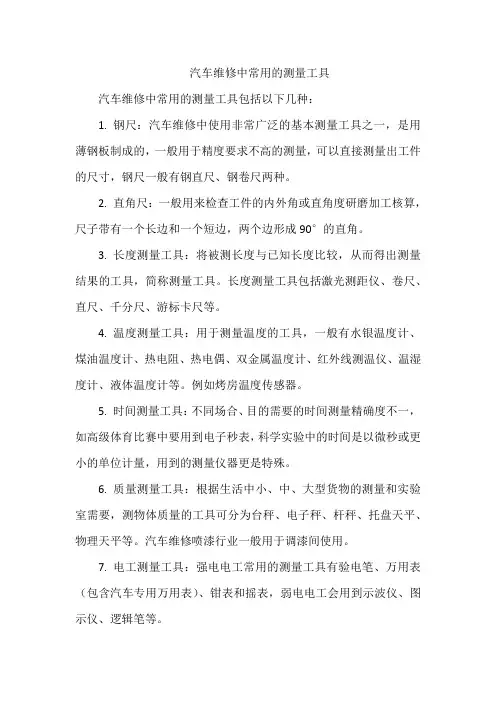

汽车维修中常用的测量工具包括以下几种：
1. 钢尺：汽车维修中使用非常广泛的基本测量工具之一，是用薄钢板制成的，一般用于精度要求不高的测量，可以直接测量出工件的尺寸，钢尺一般有钢直尺、钢卷尺两种。
2. 直角尺：一般用来检查工件的内外角或直角度研磨加工核算，尺子带有一个长边和一个短边，两个边形成90°的直角。
3. 长度测量工具：将被测长度与已知长度比较，从而得出测量结果的工具，简称测量工具。
长度测量工具包括激光测距仪、卷尺、直尺、千分尺、游标卡尺等。
4. 温度测量工具：用于测量温度的工具，一般有水银温度计、煤油温度计、热电阻、热电偶、双金属温度计、红外线测温仪、温湿度计、液体温度计等。
例如烤房温度传感器。
5. 时间测量工具：不同场合、目的需要的时间测量精确度不一，如高级体育比赛中要用到电子秒表，科学实验中的时间是以微秒或更小的单位计量，用到的测量仪器更是特殊。
6. 质量测量工具：根据生活中小、中、大型货物的测量和实验室需要，测物体质量的工具可分为台秤、电子秤、杆秤、托盘天平、物理天平等。
汽车维修喷漆行业一般用于调漆间使用。
7. 电工测量工具：强电电工常用的测量工具有验电笔、万用表（包含汽车专用万用表）、钳表和摇表，弱电电工会用到示波仪、图示仪、逻辑笔等。
8. 水平角度测量工具：水平仪是常用来测量小角度的量具，水准仪是测定地面两点间高差的仪器，全站仪可测水平角、垂直角、距离、高差，经纬仪用来测量水平角和竖直角。
这些工具的使用能够帮助维修人员准确判断汽车的故障并高效完成维修工作，更多关于汽车维修工具体系的细节可以查阅书籍获取知识。
汽车维修常用工量具
第11章 汽车维修常用工量具
11.1常用工具 11.1.1普通扳手
4、扭力扳手 扭力扳手是一种能读出所施扭矩大小的专用工具，外形如图1-4所 示。其规格以最大可测扭矩来划分，主要用于有规定扭矩值的螺 栓和螺母的装配，如汽缸盖、连杆、曲轴主轴承等处的螺栓。常 用的扭力扳手有指针式和预置力式两种。
（1）指针式 指针式扭力扳手结构相对比较简单，它有一个刻度盘，当紧固螺栓 时，扭力扳手的杆身在力的作用下发生弯曲，这样就可以通过指 针的偏转角度大小表示螺栓、螺母的旋转程度，其数值可通过刻 度盘读出。汽车维修中常用扭矩扳手的规格为300N • m。 （2）预置力式 预置力式扭力扳手可通过旋转手柄，预先调整设定扭矩，达到设定 扭矩时，该扳手会发出警告声响以提示用户。
第11章 汽车维修常用工量具
11.1常用工具 11.1.1普通扳手
5、内六角扳手 内六角扳手的外形如图11-5所示,用来拆装内六角螺栓，规格以六角 形对边尺寸表示，有3～27mm共13种。
四十一、汽车维修工量具和仪器
课题项目四十一汽车维修工量具和仪器2课时教学内容汽车维修工量具、仪器使用方法教学目的了解常用汽车维修工量具和仪器的正确选用方法。
重点难点汽车维修工量具、仪器选用、使用方法教学方法讲授多媒体讲授新课一、通用工具通用工具有手锤、起子、钳子、扳手等。
（一）手锤手锤，由锤头和手柄组成。
锤头重量有0.25千克、0.5千克、0.75千克、1千克等。
锤头形状有圆头和方头。
手柄用硬杂木制成，长一般为320~350毫米。
（二）起子起子（又称螺丝刀），是用来拧紧或旋松带槽螺钉的工具。
起子分木柄起子，穿心起子，夹柄起子，十字起子和偏心起子。
起子的规格（杆部长）分：50毫米、65毫米、75毫米、100毫米、125毫米、150毫米、200毫米、250毫米、300毫米和350毫米等几种。
使用起子时，要求起子刃口端应平齐，并与螺钉槽的宽度一致，起子上无油污。
让起子口与螺钉槽完全吻合，起子中心线与螺钉中心线同心后，拧转起子，即可将螺钉拧紧或旋松。
（三）钳子钳子种类很多，汽车修理常用锂鱼钳和尖嘴钳两种。
1，鲤鱼钳：用手夹持扁的或圆柱形零件，带刃口的可以切断金属。
使用时，擦净钳子上的油污，以免工作时打滑。
夹牢零件后，再弯曲或扭切；夹持大零件时，将钳口放大。
不能用钳子拧转螺栓或螺母。
2，尖嘴钳：用于在狭小地方夹持零件。
（四）扳手用于折装有棱角的螺栓和螺母。
汽车修理常用的有开口扳手、梅花扳手、套筒扳手、活络扳手、扭力扳手、管子扳手和特种扳手。
1，开口扳手：开口宽度6~24毫米范围内有6件、8件两种。
适用于折装一般标准规格的螺栓和螺母。
2，梅花扳手：适用于折装5~27毫米范围的螺栓或螺母。
每套梅花扳手有6件和8件两种。
梅花扳手两端似套筒，有12个角，能将螺栓或螺母的头部套住，工作时不易滑脱。
有些螺栓和螺母受周围条件的限制，梅花扳尤为适用。
3，套筒扳手：每套有13件、17件、24件三种。
适用于折装某些螺栓和螺母由于位置所限，普通扳手不能工作的地方。
2-汽车维修常用工量具使用
千分尺
55mm＋0.01mm＝55.01mm
55.5mm＋0.45mm＝55.95mm
2-汽车维修常用工量具使用
常用量具
2-汽车维修常用工量具使用
常用量具
百分表的使用
2-汽车维修常用工量具使用
2-汽车维修常用工量具使用
常用量具
游标卡尺
2-汽车维修常用工量具使用
常用量具
游标卡尺的使用
2-汽车维修常用工量具使用
ห้องสมุดไป่ตู้常用量具
千分尺
千分尺也称为螺旋测微器， 它是利用螺纹节距来测量长度 的精密测量仪器，是一种用于 测量加工精度要求较高的零部 件，汽车维修工作中一般使用 可以测至1/100mm的千分尺， 其测量精度可达到0.01mm。
谢谢！
祝同学们国庆快乐!
22汽车维修常用工量具使用 汽车维修常用工量具使用
常用量具
千分尺
外径千分尺是用于外径宽度测量的千分尺，测量范围一般为0～ 25mm。 根据所测零部件外径粗细， 可选用测量范围为0～25mm、25～ 50mm、50～75mm、75～100mm等多种规格的千分尺。
2-汽车维修常用工量具使用
常用量具
常用量具
数字万用表
2-汽车维修常用工量具使用
常用量具
2-汽车维修常用工量具使用
常用量具
游标卡尺的读数为： 45 + 5×0.05= 45.25（mm）
2-汽车维修常用工量具使用 作业： 1.简述游标卡尺的读数方法及注意事项
2.简述千分尺的读数方法及注意事项
2-汽车维修常用工量具使用
汽车发动机常用拆装工具使用
套筒扳手
• 使用时，选好合适尺寸的套筒，旋转快速 摇柄拆装。
• 不准拆装过紧的螺栓螺母，以防损坏工具。 • 禁止用锤子敲击。 • 过度磨损后不允许使用。
扭力扳手
• 用于有规定力矩的螺栓螺母的拆装。 • 指针式
• 预调式：扭力达到预设值时，能自动发出 声响，提示达到规定扭矩。
滑动手柄
• 可以通过滑动套筒的套头部分，使套筒 工作更方便或改变扳手力矩。
棘轮扳手
• 扳动棘轮扳手上的手柄可以改变扳手的用
力方向，往左转可以拧紧螺母，往右转可 以松开螺母。
快速摇柄
内六角扳手
4．锤子
（二）专用装配工具 1．活塞环拆装钳
2．气门拆装钳
3．顶拔器
4．其他专用工具
三、测量工具 1．游标卡尺
活动扳手
火花塞套筒
• 一般有16mm，21mm两种。 • 拆装火花塞专用工具。 • 套正后再扳转，以免损坏火花塞。 • 严禁拆装常规螺栓。
2．各类钳子的使用 在汽车维修中，常用的类型有钢丝 钳、鲤鱼钳、
尖嘴钳、斜嘴钳、鲤鱼钳、水泵钳、 大力钳、卡簧
钳、管钳等。
钳子
• 鲤鱼钳：一般用于切断金属丝。
• 尖嘴钳：在狭小的地方夹持零件。
• 挡圈钳
• 平头钳子
活塞环拆装钳
• 不得过快收缩手柄，以免折断活塞环。
3．螺丝刀
套筒扳手
万向节
• 套筒的方形套头部分可以前后或左右移动，
手柄和套筒扳手之间的角度可以自由变化， 使其在有限空间内工作。
加长杆
• 可用于拆下和更换装得太深不易接触的螺 母。
扭力扳手
• 不能用力过猛 • 不能超载 • 干燥存放 • 与套筒配合使用
汽车保养维修常用工量具
汽车保养维修常用工量具（一）扳手◆１、汽车保养维修常用扳手种类汽车维修过程中，除了常用的开口扳手、梅花扳手、活动扳手、套筒扳手外，还经常使用扭力扳手及专用扳手。
（１）扭力扳手扭力扳手是一种与套筒扳手中的套筒相配合使用，能显示扭矩大小的专用工具。
扭矩的国际单位是Ｎ?ｍ，汽车维修中常用扭力扳手的规格是０～３００Ｎ?ｍ（２）专用扳手专用扳手是一种用途较为单一的特殊扳手的通称，通常以其用途或结构特点来命名。
每一种专用扳手，又可以按照不同规格和尺寸进行分类。
在使用专用扳手时，必须选用与零件相适应的扳手，以免扳手滑脱伤手或损坏零件。
◆２、使用方法及注意事项（１）扭力扳手使用方法①使用时，一手按住套筒一端，另一手平稳地拉动扭力扳手的手柄，并观察扭力扳手指针指示的扭矩数值。
②切忌在过载的情况下使用扭力扳手，以免造成读数失准或扳手损坏，用后应将扭力扳手平稳放置，避免重物撞、压，造成扳杆或扳手指针变形而影响其测量精度，甚至损坏扳手。
（２）扳手类工具选用及注意事项所选用的扳手的开口尺寸必须与螺栓或螺母的尺寸相符合，扳手开口过大易滑脱并损伤螺件的六角。
在进口汽车维修中，应注意扳手公英制的选择；各类扳手的选用原则，一般优先选用套筒扳手，其次为梅花扳手，再次为开口扳手，最后选活动扳手。
（二）螺钉旋具一字起子：又称一字形螺钉旋具、平口改锥，用于旋紧或松开头部开一字槽的螺钉。
一般工作部分用碳素工具钢制成，并经淬火处理。
一字起子由木柄１、刀体２和刃口３组成；其规格以刀体部分的长度表示，常用的规格有１００ｍｍ、１５０ｍｍ、２００ｍｍ和３００ｍｍ等几种，使用时，应根据螺钉沟槽的宽度选用相应的规格。
十字形起子：又称十字槽螺钉旋具、十字改锥，用于旋紧或松开头部带十字沟槽的螺钉，材料和规格与一字形起子相同。
（三）活塞环拆装钳１．用途活塞环拆装钳是一种专门用于拆装活塞环的工具维修发动机时，必须使用活塞环拆装钳拆装活塞环。
２．使用方法使用活塞环拆装钳时，将拆装钳上的环卡卡住活塞环开口，握住手把稍稍均匀地用力，使得拆装钳手把慢慢地收缩，环卡将活塞环徐徐地张开，使活塞环能从活塞环槽中取出或装入。
汽车维修常用工量具
第11章 汽车维修常用工量具
11.2专用工具 11.2.3气门弹簧钳
气门弹簧钳是专门用于拆装气门的专用工具，其类型很多，最常 见的类型外形如图11-18所示。在安装发动机气门时，气门弹簧处于预 压缩状态，要想拆卸气门或气门锁片，必须对气门弹簧进行压缩。 使用方法如图11-19所示。 （1）将凸台顶住气门头部，压头贴住气门弹簧座，然后下压手柄带动 压头和气门弹簧下行，使锁片脱落在压头的凹槽内。 （2）使用磁棒取出气门锁片后，解除压头的锁止装臵，轻轻回位下压 手柄，使气门弹簧压力释放，这样就可以轻松地取下气门弹簧及气门 了。
第11章 汽车维修常用工量具
学习目标
● 能够描述汽车维修常用工量具的名称和规格 ● 掌握正确选用和使用各类常用工量具的方法 ● 熟悉各类常用维修工量具的使用注意事项
第11章 汽Leabharlann 维修常用工量具11.1常用工具 11.1.1普通扳手
1、开口扳手 开口扳手也称呆扳手，如图11-1所示，按其开口的宽度大小分为 8～10mm、12～14mm、17～19mm等规格。开口扳手通常为成套装 备，有8件一套，10件一套等。
第11章 汽车维修常用工量具
11.1常用工具 11.1.1普通扳手
5、内六角扳手 内六角扳手的外形如图11-5所示,用来拆装内六角螺栓，规格以六 角形对边尺寸表示，有3～27mm共13种。 6、活动扳手 活动扳手的外形如图11-6所示，其开口尺寸能在一定范围内任意调 整，使用场合与开口扳手相同，规格以最大开口宽度×扳手长度 来表示。 活动扳手操作起来不太灵活，需要旋转蜗杆才能使活动扳口张开及 缩小，而且容易从螺栓上滑移，应尽量少用。使用时也应注意使 扭力作用在开口较厚的一边。
第11章 汽车维修常用工量具
