重力式挡土墙的计算内容及稳定性研究
重力式挡土墙的计算内容及稳定性研究
【摘要】：挡土墙是特种结构中非常重要的结构，是建筑工程、道桥工程、矿山工程和码头工程当中应用很广的一种支挡结构。
本文通过对重力式挡土墙的施工经验分析，提出挡土墙设计中的重点问题，并提供较为合理的构筑建议与措施。
在土建工程中，经常用挡土墙来支挡上下高差的土体，而重力式挡土墙是用得较多的一种形式。
【关键词】：挡土墙经济合理
挡土墙的设计应保证其在自重和外荷载作用下不发生全墙的滑动和倾覆，并保证墙身截面有足够的强度、基底应力小于地基承载力和偏心距不超过容许值。
因此在拟定墙身断面形式及尺寸之后，应进行墙的稳定及强度验算。
挡墙的验算方法有二种：一种是采用分项安全系数的极限状态法，另一种是总安全系数的容许应力法。
挡土墙设计的经济合理，关键是正确地计算土压力，确定土压力的大小、方向与分布。
土压力计算是一个十分复杂的问题，它涉及墙身、填土与地基三者之间的共同作用。
计算土压力的理论和方法很多。
由于库伦理论概念清析，计算简单，适用范围较广，可适用不同墙背坡度和粗糙度、不同墙后填土表面形状和荷载作用情况下的主动土压力计算，且一般情况下计算结果均能满足工程要求，因此库伦理论和公式是目前应用最广的土压力计算方法。
挡土墙的形式多种多样，按其结构特点，可分为重力式挡土墙，悬臂式挡土墙，扶臂式挡土墙，加筋土挡土墙等类型。
重力式挡土墙是依靠墙体自重抵抗土压力作用的一种墙体，所需要的墙身截面较大，一般由砖、石材料砌筑而成。
由于重力式挡土墙具有结构简单、施工方便，能够就地取材等优点，在土建工程中被广泛采用。
根据墙背倾斜方向可分为仰斜、直立、俯斜三种形式。
1重力式挡土墙的设计要点
设计重力式挡土墙，一般先通过满足挡土墙的抗滑移要求确定挡土墙的总工程量，再进行细部尺寸调整，以满足挡土墙的抗倾覆要求。
1.1断面形式的确定
根据重力式挡土墙结构类型及其特点，我们可以根据实际条件，选择不同类型的断面结构。
如果地面横坡比较陡峭，若采用仰斜式挡土墙，一定会过多增加墙高，断面增大，造成浪费，而采用俯斜式挡土墙会比较经济合理。
只有在路堑墙、墙趾处地面平缓的路肩墙或路堤墙等情况下，才考虑采用仰斜式挡土墙。
1.2挡土墙的截面尺寸的确定
重力式挡土墙是靠自身重力来抵抗土压力，在设计时，重力式挡土墙的截面尺寸一般按试算法确定，可结合工程地质、填土性质、墙身材料和施工条件等方面的情况按经验初步拟定截面尺寸，然后进行验算，如不满足要求，则应修改截面尺寸或采取其它措施，直到满足为止。
1.3土压力的确定
挡土墙设计的经济合理，关键是正确地计算土压力，确定土压力的大小、方向与分布。
土压力计算是一个十分复杂的问题，它涉及墙身、填土与地基三者之间的共同作用。
计算土压力的理论和方法很多，由于库伦理论概念清析，计算简单，适用范围较广，因此库伦理论和公式是目前应用最广的土压力计算方法。
2重力式挡土墙的计算内容
从安全地角度考虑，当埋入土中不算很深时，作用于挡土墙上的荷载有主动土压力、挡土墙自重、墙面埋入土中部分所受的被动土压力，一般可忽略不计。
重力式挡土墙的计算内容主要进行稳定性验算、地基承载力验算和墙身强度验算。
2.1挡土墙的稳定验算及强度验算
挡土墙的设计应保证其在自重和外荷载作用下不发生全墙的滑动和倾覆，并保证墙身截面有足够的强度、基底应力小于地基承载力和偏心距不超过容许值。
因此在拟定墙身断面形式及尺寸之后，应进行墙的稳定及强度验算（采用容许应力法）。
2.2 墙身截面强度验算
通常选取一、两个截面进行验算。
验算截面可选在基础底面、12墙高处或上下墙交界处等。
墙身截面强度验算包括法向应力和剪应力的验算。
剪应力虽然包括水平剪应力和斜剪应力两种，重力式挡土墙只验算水平剪应力。
2.3基底应力及偏心验算
基底的合力偏心距e计算公式为：e=B2-Zn=B2-（WZw+EyZx-ExZy）（W+Ey）在土质地基上，e≤B6；在软弱岩石地基上，e≤B5；在不易风化的岩石地基上，e≤B4。
3挡土墙稳定性增大的措施
设计、验算之后，为保证挡土墙的安全性，必须采取必要的措施。
3.1倾覆稳定性增大的措施
为减少基底压应力，增加抗倾覆的稳定性，可以在墙趾处伸出一台阶，以拓
宽基底，以增大稳定力臂。
另外可以改变墙背或墙面的坡度,以减小土压力或增大力臂。
改变墙身形式,如采用衡重式、拱桥式等。
3.2滑动稳定性增大的措施
重力式抗滑挡土墙的墙背坡度一般采用1:0.25，墙后常设卸荷平台，墙基一般做成倒坡或台阶形，墙高和基础的埋深必须按地基的性质，承载力的要求,地形和水文地质等条件,通过验算来确定。
此外，为避免因地基不均匀沉陷而引起墙身开裂，应根据地质条件的变化和墙高，墙身断面的变化而设置沉降缝和伸缩缝。
3.3挡土墙的排水处理措施
挡土墙的排水设施通常内地面排水和墙身排水两部分组成。
挡土墙的排水处理是否得当，直接影响到挡土墙的安全及使用效果。
总之挡土墙是防止土体坍塌的构筑物，考虑重力式挡土墙设计要点时，应与其他工程方案进行技术经济比较，分析其技术的可行性及经济的合理性，按照国家技术规范组织工程的实施，才能建造出优质的重力式挡土墙工程。
地面排水可设置地面排水沟，引排地面水。
夯实回填土顶面和地面松土，防止雨水和地面水下渗，必要时可加设铺砌，对路堑挡土墙墙趾前的边沟应予以铺砌加固,以防止边沟水渗入基础。
墙身排水主要是为了迅速排除墙后积水，浆砌挡土墙应根据渗水量在墙身的适当高度处布置泄水孔。
结束语：挡土墙是水利防护工程的重要组成部分。
而在水利工程建设中，重力式挡土墙的应用更为广泛。
挡土墙设计时，应进行详细地调查、勘测，确定构造物的形式与尺寸，运用合适的理论计算土压力，并进行稳定性和截面强度方面的验算，采取合理、可行的措施，以保证挡土墙的安全性。
参考文献：
1《特种结构》朱颜鹏主编武汉理工大学出版社，2004.3
2《土力学》东南大学等主编中国建筑工业出版社，2005
3《公路挡土墙设计》陈忠达主编人民交通出版社，1999.10。
4.0米高重力式挡墙验算(土压力计算方式：静止)
4.O 米高重力式挡墙验算(土压力计算方式：静止)重力式挡墙验算计算项目：重力式挡墙1计算时间:2023-03-0714:32:04星期二 执行规范：《建筑边坡工程技术规范》(GB50330-2002),本文简称《边坡规范》 《建筑结构荷载规范》(GB50009-2001),本文简称《荷载规范》 《建筑抗震设计规范》(GB500U-2010),本文简称《抗震规范》《混凝土结构设计规范》(GB50010-2010),本文简称《混凝土规范》《建筑地基基础设计规范》(GB50007-2002),本文简称《基础规范》《砌体结构设计规范》(GB50003-2001),本文简称《砌体规范》［已知条件］ 1.基本信息边坡类型 土质边坡 边坡等级 二级墙身高(m) 4.000 采用扩展墙趾台阶 √ 墙顶宽(m)1.200卜台阶尺寸bl(m)0.600]TJ TJ TJ TJ TJ 1 2 3 4 5 6 ΓL ΓL ΓL ΓL ΓL ΓL3.荷载信息场地环境一般地区土压力计算方法静止［计算内容］(1)墙身力系计算(2)滑动稳定性验算(3)倾覆稳定性验算(4)地基承载力及偏心距验算(5)基础强度验算(6)墙底截面强度验算(7)台顶截面强度验算［计算结果］一、【组合1】(一)作用在挡土墙上的力系计算1岩土压力计算(1)合力按假想墙背计算静止土压力：Ea=153.131(kN)Ex=153.131(kN)Ey=O.000(kN)作用点高度Zy=I.671(m)(2)分布岩土压力分布见左侧结果图。
2墙身重力计算墙身截面积=11.085(m2)重量=277.133(kN)重心至墙趾的水平距离=2.213(m)3墙背与假想墙背之间土楔重(包括超载)=62.834(kN)重心坐标⑵036,T.671)(相对于墙面坡上角点)(二)滑动稳定性验算基底摩擦系数=0.200因墙下基础为钢筋混凝土底板，所以需要验算基础底面的滑移稳定性基础截面积=2.947(m2)基础重量Wj=73.671(kN)采用倾斜基底增强抗滑动稳定性,计算过程如下：基底倾斜角度=14.036(度)总竖向力=413.638(kN),在基底面的法向分量=401.288(kN),切向分量=100.322(kN)总水平力二153.131(kN),在基底面的法向分量二37.140(kN),切向分量二148.559(kN)滑移力=48.237(kN)抗滑力=87.686(kN)滑移验算满足：KC=1.818>1,300地基土摩擦系数=0.500地基±±楔重=58.600(kN)地基土层水平向:滑移力=153.131(kN)抗滑力=236.119(kN)地基土层水平向：滑移验算满足：K c2=1.542>1,300(三)倾覆稳定性验算相对于墙趾点：墙身重力的力臂=2.213(m)Ey的力臂=4.053(m)EX的力臂=0.658(m)墙背与第二破裂面(或假想墙背)之间土重的力臂=3.636(m)基础为钢筋混凝土底板，验算挡土墙绕基础趾点倾覆稳定性基础截面积=2.947(m2)基础重量Wj=73.671kN基础重心距离基础趾点的水平距离=2.516(m)倾覆力矩=160.150(kN-m)抗倾覆力矩=1340.486(kN-m)倾覆验算满足:Ko=8.370>1.600(四)地基承载力及偏心距验算基础类型为钢筋碎底板，验算底板下偏心距及压应力基础截面积=2.947(m2)基础重量Wj=73.671(kN)取倾斜基底的倾斜宽度验算地基承载力和偏心距相对于墙趾点：总竖向力(标准值)=438.428(kN)总弯矩(标准值)=1180.336(kN-m)力臂Zn=2.692(m) 基础底面宽度B=4.97基In)偏心距e=-0.203(m)(右偏)作用于基底的合力偏心距验算满足：e=0.203≤0.250X4.978=l.245(m)基底压力(标准值)：墙趾=66.506(kPa)墙踵=109.638(kPa)地基平均承载力验算满足：Pk=88.072≤f a=150.000(kPa)基础边缘地基承载力验算满足：Pi=IO9.638W1.2f∙=l.2X150.000=180.000(kPa)(五)基础强度验算基础为钢筋混凝土底板，需要作强度验算基础截面积=2.947(m2)基础重量Wj=73.671(kN)取倾斜基底的倾斜宽度验算地基承载力和偏心距基础底面宽度B=4.97基In)偏心距e=-0.203(m)(右偏)基础底面合力作用点距离趾点的距离Zn=2.692(m)基础底压力(设计值)：趾部=66.506(kPa)踵部=109.638(kPa)悬臂根部=73.437(kPa) 重要性系数Yo=1.000混凝土底板基础悬臂端部强度验算:截面高度：H'=0.600(m)截面弯矩：M=10.337(kN-m)截面剪力：Q=27.342(kN)纵向受拉钢筋：AS=&aιfebho∕f y=52mm2P=0.01%<P Mln=0.20%按构造配筋As=1200mm2抗剪截面验算：V=27.34kN<0.250BCfCbhO=I636.25kN截面满足抗剪承载力验算：27.34(kN)≤0.7βh ftbho=488.95(kN)满足(六)墙底截面强度验算1岩土压力不重新计算2墙身重力计算墙身截面积=9.160(m2)重量=229.000(kN)重心至墙趾的水平距离=2.128(m)3墙背与假想墙背之间土楔重(包括超载)=40.000(kN)重心坐标(1.867,T.333)(相对于墙面坡上角点)4截面验算相对于验算截面外边缘：墙身重力的力臂=2.128(m)Ey的力臂=3.636(m)EX的力臂=0.658(m)相对于截面趾点：总竖向力(设计值)=267.283(kN)总弯矩(设计值)=525.827(kN-m)力臂Zn=1.967(m)截面宽度B=3.800(m)偏心距e=-0.067面)(右偏)截面上偏心距验算满足：e=0.067≤0.225X3.800=0.855(m)重要性系数YO=1.000验算截面上的轴向压力设计值N=267.283(kN)素混凝土构件的稳定系数6=1.000每沿米混凝土受压区面积A'c=3.935(m2)素混凝土轴心抗压强度设计值=10115.0(kPa)受压承载力验算满足：YON=267.283<Φf c<A,c=39798.645(kN)重要性系数Yo=1.000验算截面上的剪力设计值V=38.283(kN)轴向压力设计值N=267.283(kN)挡墙构件的计算截面每沿米面积A=3.800(m2)素混凝土轴心抗拉强度设计值L=698.500(kPa)计算截面的剪跨比入=1.5受剪承载力验算满足：YoV=38.283<1.75ftbh√(λ+l)=1858.010(kPa)(七)台顶截面强度验算1岩土压力计算按假想墙背计算静止土压力：Ea=70.431(kN)Ex=7O.431(kN)Ey=O.000(kN)作用点高度Zy=L133(m)2墙身重力计算墙身截面积=6.970(m2)重量=174.250(kN)重心至墙趾的水平距离;1.450(m)3墙背与假想墙背之间土楔重(包括超载)=28.900(kN)重心坐标(1.767,T.133)(相对于墙面坡上角点)4截面验算相对于验算截面外边缘：墙身重力的力臂=1.450(m)Ey的力臂=2.617(m)EX的力臂=1.133(m)相对于截面趾点：总竖向力(设计值)=191.858(kN)总弯矩(设计值)=218.914(kN-m)力臂Zn=1.141(m)截面宽度B=2.900(m)偏心距e=0.309(m)(左偏)截面上偏心距验算满足：e=0.309≤0.225X2.900=0.653(m)重要性系数YO=1.000验算截面上的轴向压力设计值N=191.858(kN)素混凝土构件的稳定系数4>=1.000每沿米混凝土受压区面积A'c=2.282(m2)素混凝土轴心抗压强度设计值fe=10115.0(kPa)受压承载力验算满足：YON=191.858<Φfc<Λ,c=23082.844(kN)重要性系数YO=1.000验算截面上的剪力设计值V=17.608(kN)轴向压力设计值N=191.858(kN)挡墙构件的计算截面每沿米面积A=2.900(m2)素混凝土轴心抗拉强度设计值*=698.500(kPa)计算截面的剪跨比人=1.5受剪承载力验算满足:YoV=17.608<1.75f l bho∕(λ+l)=1417.955(kPa)二、【组合2】(一)作用在挡土墙上的力系计算1岩土压力计算(1)合力按假想墙背计算静止土压力：Ea=153.131(kN)Ex=153.131(kN)Ey=O.000(kN)作用点高度Zy=I.671(m)(2)分布岩土压力分布见左侧结果图。
重力式挡土墙设计计算书
重力式挡土墙设计计算书一、工程概况本次设计的重力式挡土墙位于_____地段，主要用于支撑土体，防止土体坍塌，保障道路或建筑物的安全。
挡土墙高度为_____m，墙顶宽度为_____m，墙底宽度为_____m，墙面坡度为 1:＿____，墙背坡度为 1:＿____。
挡土墙所承受的土压力主要来自于墙后填土，填土的物理力学性质如下：填土重度：γ ＝＿_____kN/m³内摩擦角：φ ＝＿_____°粘聚力：c ＝＿_____kPa二、设计依据1、《建筑地基基础设计规范》（GB 50007-2011）2、《混凝土结构设计规范》（GB 50010-2010）（2015 年版）3、《砌体结构设计规范》（GB 50003-2011）4、相关工程地质勘察报告三、土压力计算1、主动土压力系数根据库仑土压力理论，主动土压力系数 Ka 为：Ka ＝tan²(45° φ/2)＝ tan²(45°＿_____/2)＝＿_____2、土压力分布土压力强度按三角形分布，墙顶处土压力强度为零，墙底处土压力强度为：σa ＝γhKa＝＿_____×＿_____×＿_____＝＿_____kPa3、土压力合力土压力合力 Ea 为：Ea ＝05×γh²Ka＝ 05×＿_____×＿_____²×＿_____＝＿_____kN合力作用点距离墙底的高度为：hE ＝ h/3＝＿_____/3＝＿_____m四、稳定性验算1、抗滑移稳定性验算挡土墙的抗滑移稳定性按下式验算：Ks ＝（μ∑W ＋ Ean) ／ Eax其中，μ为基底摩擦系数，取______；∑W 为挡土墙自重，包括墙身自重和基础自重，计算如下：墙身自重：G1 ＝γ1×V1＝γ1×05×（b ＋ b1)×h＝＿_____×05×（＿_____ ＋＿_____)×＿_____＝＿_____kN基础自重：G2 ＝γ2×V2＝γ2×b2×h2＝＿_____×＿_____×＿_____＝＿_____kN则∑W ＝ G1 ＋ G2 ＝＿_____kNEan ＝Eacos(δ α)＝＿_____×cos(＿_____ ＿_____)＝＿_____kNEax ＝Easin(δ α)＝＿_____×sin(＿_____ ＿_____)＝＿_____kN代入计算得：Ks ＝（＿_____×＿_____ ＋＿_____) ／＿_____＝＿_____为保证挡土墙的抗滑移稳定性，Ks 应大于或等于 13，经计算满足要求。
重力式挡土墙验算优秀文档
重力式挡土墙验算优秀文档一、重力式挡土墙的工作原理重力式挡土墙主要通过自身的重力来抵抗墙后土压力的作用。
当墙后土压力作用在挡土墙上时，挡土墙会产生一定的位移和变形，但只要在允许的范围内，挡土墙就能保持稳定。
二、重力式挡土墙验算的主要内容1、抗滑移验算抗滑移稳定性是重力式挡土墙验算的重要内容之一。
滑移力主要由墙后土压力的水平分量产生，而抗滑力则由挡土墙与基础之间的摩擦力以及基础底面的水平反力提供。
抗滑移验算的目的是确保抗滑力大于滑移力，以防止挡土墙发生滑移破坏。
2、抗倾覆验算抗倾覆稳定性也是重力式挡土墙验算的关键。
倾覆力矩主要由墙后土压力的合力对墙趾的力矩产生，而抗倾覆力矩则由挡土墙的自重以及墙背上的土重对墙趾的力矩组成。
抗倾覆验算的目标是保证抗倾覆力矩大于倾覆力矩，避免挡土墙发生倾覆破坏。
3、基底应力验算基底应力验算旨在确保挡土墙基础底面的最大压应力和最小压应力均在地基承载力的允许范围内。
如果基底应力过大，可能会导致基础下沉或不均匀沉降，从而影响挡土墙的稳定性。
4、墙身强度验算墙身强度验算包括对挡土墙墙身的抗压强度、抗拉强度和抗剪强度的验算。
根据墙身材料的特性和受力情况，确定墙身是否能够承受所受到的各种内力，以保证墙身不会发生破坏。
三、重力式挡土墙验算的参数取值1、土压力计算参数土压力的计算需要确定土的物理力学性质参数，如土的重度、内摩擦角和粘聚力等。
这些参数的取值应根据地质勘察报告和相关规范进行合理选取。
2、墙身材料参数对于挡土墙墙身材料，如混凝土或砌石，需要确定其抗压强度、抗拉强度和弹性模量等参数。
3、基础底面摩擦系数基础底面摩擦系数的取值影响着抗滑移验算的结果，应根据基础材料和地基土的性质进行确定。
四、重力式挡土墙验算的计算方法1、抗滑移验算计算抗滑移安全系数的计算公式为：Ks ＝（∑G ＋ Epn）／ Ex ，其中∑G 为挡土墙自重及墙背上的土重之和，Epn 为墙底的法向反力，Ex为墙后土压力的水平分量。
重力式挡土墙的计算内容及稳定性研究
重力式挡土墙的计算内容及稳定性研究【摘要】：挡土墙是特种结构中非常重要的结构，是建筑工程、道桥工程、矿山工程和码头工程当中应用很广的一种支挡结构。
本文通过对重力式挡土墙的施工经验分析，提出挡土墙设计中的重点问题，并提供较为合理的构筑建议与措施。
在土建工程中，经常用挡土墙来支挡上下高差的土体，而重力式挡土墙是用得较多的一种形式。
【关键词】：挡土墙经济合理挡土墙的设计应保证其在自重和外荷载作用下不发生全墙的滑动和倾覆，并保证墙身截面有足够的强度、基底应力小于地基承载力和偏心距不超过容许值。
因此在拟定墙身断面形式及尺寸之后，应进行墙的稳定及强度验算。
挡墙的验算方法有二种：一种是采用分项安全系数的极限状态法，另一种是总安全系数的容许应力法。
挡土墙设计的经济合理，关键是正确地计算土压力，确定土压力的大小、方向与分布。
土压力计算是一个十分复杂的问题，它涉及墙身、填土与地基三者之间的共同作用。
计算土压力的理论和方法很多。
由于库伦理论概念清析，计算简单，适用范围较广，可适用不同墙背坡度和粗糙度、不同墙后填土表面形状和荷载作用情况下的主动土压力计算，且一般情况下计算结果均能满足工程要求，因此库伦理论和公式是目前应用最广的土压力计算方法。
挡土墙的形式多种多样，按其结构特点，可分为重力式挡土墙，悬臂式挡土墙，扶臂式挡土墙，加筋土挡土墙等类型。
重力式挡土墙是依靠墙体自重抵抗土压力作用的一种墙体，所需要的墙身截面较大，一般由砖、石材料砌筑而成。
由于重力式挡土墙具有结构简单、施工方便，能够就地取材等优点，在土建工程中被广泛采用。
根据墙背倾斜方向可分为仰斜、直立、俯斜三种形式。
1重力式挡土墙的设计要点设计重力式挡土墙，一般先通过满足挡土墙的抗滑移要求确定挡土墙的总工程量，再进行细部尺寸调整，以满足挡土墙的抗倾覆要求。
1.1断面形式的确定根据重力式挡土墙结构类型及其特点，我们可以根据实际条件，选择不同类型的断面结构。
如果地面横坡比较陡峭，若采用仰斜式挡土墙，一定会过多增加墙高，断面增大，造成浪费，而采用俯斜式挡土墙会比较经济合理。
各种挡土墙计算公式
各种挡土墙计算公式挡土墙是一种用于支撑填土或山坡土体，防止其坍塌或滑移的结构。
在工程设计中，准确计算挡土墙的各项参数至关重要，这需要运用一系列的计算公式。
以下将为您详细介绍常见的几种挡土墙计算公式。
一、重力式挡土墙重力式挡土墙主要依靠自身的重力来维持稳定，其计算包括抗倾覆稳定性、抗滑移稳定性以及基底应力的计算。
1、抗倾覆稳定性计算抗倾覆稳定性系数 Kt 应满足：Kt ＝（∑My）／（∑M0）≥15其中，∑My 是抗倾覆力矩之和，∑M0 是倾覆力矩之和。
抗倾覆力矩 My 主要由墙体重力 G、墙背土压力 Ey 以及墙底摩擦力 Fx 对墙趾 O 点产生的力矩组成。
倾覆力矩 M0 则主要由墙背主动土压力 Ex 对墙趾 O 点产生的力矩组成。
2、抗滑移稳定性计算抗滑移稳定性系数 Ks 应满足：Ks ＝（∑Fx）／（∑Ex）≥13∑Fx 是抗滑力之和，∑Ex 是滑动力之和。
抗滑力 Fx 主要由墙底摩擦力和墙后被动土压力组成。
滑动力 Ex 主要是墙背主动土压力的水平分力。
3、基底应力计算基底平均应力σ 应满足：σ ＝（G ＋ Ey Ex）／A ≤ σ其中，G 是挡土墙自重，Ey 和 Ex 分别是墙背土压力的竖向和水平分力，A 是基底面积，σ是地基承载力。
基底最大和最小应力σmax 和σmin 分别为：σmax ＝（G ＋ Ey Ex）／A ＋（M0/W）σmin ＝（G ＋ Ey Ex）／A （M0/W）二、悬臂式挡土墙悬臂式挡土墙由立壁和底板组成，计算内容主要包括立壁和底板的内力计算。
1、立壁内力计算在土压力作用下，立壁可视为固定在底板上的悬臂梁。
墙顶的水平位移较小，可按底端固定的悬臂梁计算弯矩和剪力。
2、底板内力计算（1）悬臂板部分按悬臂板计算在基底反力作用下的弯矩和剪力。
（2）内跨板部分按连续板计算在基底反力作用下的弯矩和剪力。
三、扶壁式挡土墙扶壁式挡土墙由立板、扶壁和底板组成，计算较为复杂。
1、立板内力计算与悬臂式挡土墙的立壁类似，按底端固定的悬臂板计算。

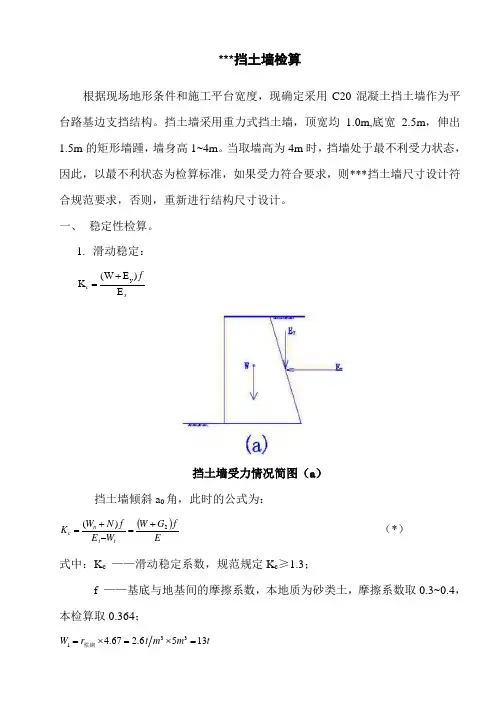

重力式挡土墙受力检算
