ansys网格划分meshing
线控制单元尺寸网格划分
第 二 节 网 格 划 分 控 制
第七章 网格划分与创建有限元模型技术
单元形状控制
同一个网格区域的面单元可以是三角形 或四边形，体单元可以是六面体或四面 体网格划分之前，应该决定是使用 ANSYS单元形状的默认设置，还是自己 指定单元形状。
第 二 节 网 格 划 分 控 制
第七章 网格划分与创建有限元模型技术
1．清除关键点上定义的节点和点单元
选择菜单路径Main Menu> Preprocessor>Meshing>Clear> Keypoints，弹出拾取清除网格的关 键点对话框，用鼠标拾取关键点，单 击OK按钮。
第 三 节 清 除 实 体 模 型 上 的 网 格
第 二 节 网 格 划 分 控 制
第七章 网格划分与创建有限元模型技术
网格划分器选择
在进行一般的网格控制之前，用户应该考虑 好本模型是使用自由网格划分（Free）还是 映射网格划分（Mapped）。 自由网格划分对于单元没有特殊的限制，也 没有指定的分布模式；而映射网格划分则不 但对单元形状有所限制，而且对单元排布模 式也有要求。
第七章 网格划分与创建有限元模型技术
习 题
1．ANSYS创建有限元模型的方法有几种？ 2．简述网格划分的基本过程。 3．在ANSYS有限元分析时，是否每种单 元类型都要定义实常数？为什么？ 4．如何进行网格划分控制？ 5．清除实体模型上的网格如何进行操作？
第七章 网格划分与创建有限元模型技术
第 三 节 清 除 实 体 模 型 上 的 网 格
清除关键点上定义的节点和点单元
清除线上定义的节点和线单元 清除面上定义的节点和面单元 清除体上定义的节点和体单元
利用MeshTool上的清除按钮执行 上述网格清除工作
第 三 节 清 除 实 体 模 型 上 的 网 格
第 二 节 网 格 划 分 控 制
第七章 网格划分与创建有限元模型技术
artSize网格划分控制
SmartSize是ANSYS提供的强大的自动 网格划分工具，它有自己的内部计算 机制，使用SmartSize在很多情况下更 有利于在网格生成过程中生成形状合 理的单元。在自由网格划分时，建议 用户使用SmartSize控制网格的大小。
第 二 节 网 格 划 分 控 制
第七章 网格划分与创建有限元模型技术
SmartSize网格划分控制
1．SmartSize的基本控制 基本控制是指用SmartSize的网格划分 水平值（大小为1～10）来控制网格划 分大小。程序会自动地设置一套独立 的控制值来生成想要的大小，其中默 认的网格划分水平是6。用户可以按自 己的需要修改。
3．清除面上定义的节点和面单元
选择菜单路径Main Menu> Preprocessor>Meshing>Clear>Areas， 弹出拾取清除网格的面对话框，用鼠 标拾取面，单击OK按钮。
第 三 节 清 除 实 体 模 型 上 的 网 格
第七章 网格划分与创建有限元模型技术
4．清除体上定义的节点和体单元
网格划分基本过程
1.直接创建节点单元模型法的基本过程 （1）定义单元类型。 （2）定义单元实常数。 （3）定义材料属性。 （4）创建节点。 （5）设置单元属性。 （6）创建单元。
第 一 节 网 格 划 分 过 程
第七章 网格划分与创建有限元模型技术
网格划分基本过程
2.将几何模型划分单元网格模型的基本 过程 （1）定义单元类型。 （2）定义单元实常数。 （3）定义材料属性。 （4）创建分析对象的几何模型。 （5）给每个几何对象分配单元属性。 （6）控制网格划分密度。 （7）选择单元形状和网格划分器类型。 （8）执行网格划分操作。
选择菜单路径Main Menu> Preprocessor>Meshing>Clear> Volumes，弹出拾取清除网格的体对 话框，用鼠标拾取体，单击OK按钮。
第 三 节 清 除 实 体 模 型 上 的 网 格
第七章 网格划分与创建有限元模型技术
5．利用MeshTool上的清除按钮执行上述网格清除工作
FAC=0.2
FAC=5
第 二 节 网 格 划 分 控 制
第七章 网格划分与创建有限元模型技术
尺寸控制
用全局单元尺寸控制其网格划 分的操作如下： （1）选择Main Menu> Preprocessor>Meshing> MeshTool菜单，打开【Mesh Tool】对话框，并设置好单元 属性。 （2）单击右图中Global右边的 Set按钮。在【SIZE Element edge length】文本框中输入单 元大小，单击OK按钮。
第七章 网格划分与创建有限元模型技术
网格划分过程
网格划分控制
清除实体模型上的网格
第七章 网格划分与创建有限元模型技术
第 一 节 网 格 划 分 过 程
ANSYS创建有限元模型的方法
网格划分基本过程
定义单元类型
定义单元实常数 定义材料属性
第 一 节 网 格 划 分 过 程
第七章 网格划分与创建有限元模型技术
水平值为6
水平值为9
水平值为2
第 二 节 网 格 划 分 控 制
第七章 网格划分与创建有限元模型技术
SmartSize网格划分控制
2．SmartSize的高级控制 当用户需要对SmartSize做特殊的网格 划分设置时，就需要使用高级控制技 术了。SmartSize的高级控制给用户提 供人工控制网格质量的可能，如用户 可以改变诸如小孔和小角度处的粗化 选项。
第七章 网格划分与创建有限元模型技术
2．清除线上定义的节点和线单元
选择菜单路径Main Menu> Preprocessor>Meshing>Clear>Lines， 弹出拾取清除网格的线对话框，用鼠 标拾取线，单击OK按钮。
第 三 节 清 除 实 体 模 型 上 的 网 格
第七章 网格划分与创建有限元模型技术
第 二 节 网 格 划 分 控 制
第七章 网格划分与创建有限元模型技术
尺寸控制
（3）在【MeshTool】所示的对话框中， 定义单元形状控制为Quad；网格划分器 选择Free。然后单击Mesh按钮，弹出图 形选取对话框，再用鼠标在图形窗口中 选择要划分的圆环，单击OK按钮，得到 划分的网格。
全局控制单元尺寸网格划分
第七章 网格划分与创建有限元模型技术
单元形状控制
用网格划分工具指定单元形状的操作如下： （1）选择Main Menu> Preprocessor> Meshing> MeshTool菜单，打开 【MeshTool】对话框。 （2）在Mesh下拉列表框中选择需要划分 的对象类型。 （3）单击Mesh按钮对模型进行网格划分。
ANSYS创建有限元模型的方法
1.直接法：首先创建节点，然后利用节点创 建单元，多个单元组成一个有限元模型（不 需要任何几何模型）。
2.几何模型网格划分法：首先创建（或导入） 几何模型，然后利用网格划分工具将其划分 成单元网格模型。
第 一 节 网 格 划 分 过 程
第七章 网格划分与创建有限元模型技术
第七章 网格划分与创建有限元模型技术
网格划分工具
SmartSize网格划分控制
第 二 节 网 格 划 分 控 制
尺寸控制
单元形状控制 网格划分器选择
同一实体不同的网格划分
第 二 节 网 格 划 分 控 制
第七章 网格划分与创建有限元模型技术
网格划分工具
ANSYS提供了一个强大 的网格划分工具，包括网 格划分可能用到的所有命 令，使用户可以方便地进 行常用的网格划分控制的 参数设置。选择Main Menu> Preprocessor >Meshing> MeshTool菜 单，打开网格划分工具， 如右图所示。

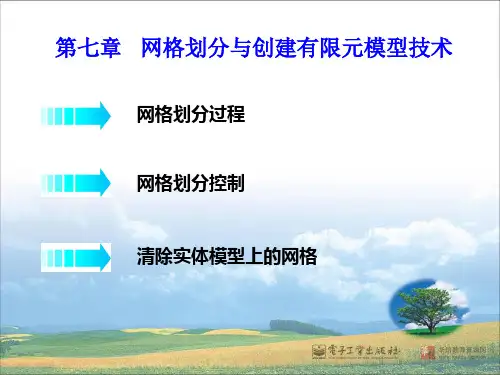

【精品】ansys网格划分meshing
第七章 网格划分与创建有限元模型技术
网格划分工具
SmartSize网格划分控制
第 二 节 网 格 划 分 控 制
尺寸控制
单元形状控制 网格划分器选择
同一实体不同的网格划分
第 二 节 网 格 划 分 控 制
第七章 网格划分与创建有限元模型技术
网格划分工具
ANSYS提供了一个强大 的网格划分工具，包括网 格划分可能用到的所有命 令，使用户可以方便地进 行常用的网格划分控制的 参数设置。选择Main Menu> Preprocessor >Meshing> MeshTool菜 单，打开网格划分工具， 如右图所示。
第七章 网格划分与创建有限元模型技术
2．清除线上定义的节点和线单元
选择菜单路径Main Menu> Preprocessor>Meshing>Clear>Lines， 弹出拾取清除网格的线对话框，用鼠 标拾取线，单击OK按钮。
第 三 节 清 除 实 体 模 型 上 的 网 格
第七章 网格划分与创建有限元模型技术
线控制单元尺寸网格划分
第 二 节 网 格 划 分 控 制
第七章 网格划分与创建有限元模型技术
单元形状控制
同一个网格区域的面单元可以是三角形 或四边形，体单元可以是六面体或四面 体网格划分之前，应该决定是使用 ANSYS单元形状的默认设置，还是自己 指定单元形状。
第 二 节 网 格 划 分 控 制
3．清除面上定义的节点和面单元
选择菜单路径Main Menu> Preprocessor>Meshing>Clear>Areas， 弹出拾取清除网格的面对话框，用鼠 标拾取面，单击OK按钮。
01网格划分方法（ANSYSMeshing）
01网格划分方法（ANSYSMeshing）专注于仿真分析和振动分析00 导读本文主要介绍 ANSYS Meshing 局部控制的网格划分方法。
01 研究背景ANSYS Meshing 网格划分可以分为全局控制和局部控制。
局部控制的优先级高于全局控制。
当划分对象缺少局部控制时，软件会执行全局控制。
02 局部控制局部控制选项如下图所示。
03 实体网格实体几何模型的网格划分方法如下图所示。
Automatic：自动，首先对实体尝试扫掠(Sweep)方法划分网格，如果不适合则采用四面体(Tetrahedrons)方法划分网格。
Tetrahedrons：四面体，该方法对实体形状规则性基本无要求。
包含两种算法。
Patch Conforming 算法先在实体上生成面网格，然后再生长为体网格。
Patch Independent 算法先在实体内生成体网格，然后再蔓延到表面。
Hex Dominant：六面体为主，该方法对实体形状规则性要求不高。
生成以六面体为主的体网格，其中可能会存在四面体网格等。
Sweep：扫掠，该方法要求实体形状规则。
先在源面上生成面网格，然后沿着实体的某个方向扫掠成体网格，主要生成六面体网格，其中可能会存在三棱柱网格。
MultiZone：多区域，该方法要求实体形状大致规则。
多区域划分方法自动将实体进行虚拟切分成规则实体以适合扫掠。
Hexa-生成纯六面体网格。
Hexa/Prism-生成六面体和三棱柱网格。
Prism-生成纯三棱柱网格。
Program Controlled-自动使用Uniform或Pave。
Uniform-生成均匀的体网格。
Pave-会考虑曲率。
Not Allowed-不允许。
Tetra-允许使用四面体网格划分。
Tetra/Pyramid-允许使用四面体网格划分，并且在表面一层为金字塔网格。
Hexa Dominant -允许使用六面体为主网格划分。
Hexa Core-允许使用六面体核心网格划分。
Meshing网格划分方法_ANSYS Workbench 16.0超级学习手册_[共3页]
![Meshing网格划分方法_ANSYS Workbench 16.0超级学习手册_[共3页]](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/920841db844769eae109edb6.webp)
3.2 Meshing网格划分详解89
图3-25 网格划分物理参照设置
（4）Explicit：为显示动力学分析软件提供网格划分，如AUTODYN及LS-DYNA 求解器。
3.2.2 Meshing网格划分方法
对于三维几何体来说，ANSYS Mesh有以下几种不同的网格划分方法。
（1）Automatic（自动网格划分）。
（2）Tetrahedrons（四面体网格划分）。
当选择此选项时，网格划分方法又可细分为两种。
①Patch Conforming法（Workbench自带功能）：其特点如下。
●默认时考虑所有的面和边（尽管在收缩控制和虚拟拓扑时会改变且默认损伤外貌
基于最小尺寸限制）；
●适度简化CAD（如native CAD，Parasolid，ACIS等）；
●在多体部件中可能结合使用扫掠方法生成共形的混合四面体/棱柱和六面体网格；
●有高级尺寸功能；
●表面网格→体网格。
②Patch Independent法（基于ICEM CFD软件）：其特点如下。
●对CAD有长边的面、许多面的修补、短边等有用；
●内置defeaturing/simplification基于网格技术；
●体网格→表面网格。
（3）Hex Dominant（六面体主导网格划分）。
当选择此选项时，Mesh将采用六面体单元划分网格，但是会包含少量的金字塔单元和四面体单元。
ANSYSWorkbenchMesh网格划分(自己总结)
ANSYSWorkbenchMesh网格划分(自己总结)Workbench Mesh网格划分分析步骤网格划分工具平台就是为ANSYS软件的不同物理场和求解器提供相应的网格文件，Workbench中集成了很多网格划分软件/应用程序，有ICEM CFD，TGrid，CFX，GAMBIT，ANSYS Prep/Post等。
网格文件有两类：①有限元分析的结构网格：结构动力学分析，电磁场仿真，显示动力学分析；②计算流体力学分析的网格：用于ANSYS CFX，ANSYS FLUENT，Polyflow；这两类网格的具体要求如下：结构网格：①细化网格来捕捉关心部位的梯度，例如温度、应变能、应力能、位移等；②大部分可划分为四面体网格，但六面体单元仍然是首选；③有些显示有限元求解器需要六面体网格；④结构网格的四面体单元通常是二阶的；CFD网格：①细化网格来捕捉关心的梯度，例如速度、压力、温度等；②于是流体分析，网格的质量和平滑度对结果的精确度至关重要，这导致较大的网格数量，经常数百万的单元；③大部分可划分为四面体网格，但六面体单元仍然是首选，流体分析中，同样的求解精度，六面体节点数少于四面体网格的一半。
④CFD网格的四面体单元通常是一阶的一般而言，针对不同分析类型有不同的网格划分要求：①结构分析：使用高阶单元划分较为粗糙的网格；②CFD：好的，平滑过渡的网格，边界层转化；③显示动力学分析：需要均匀尺寸的网格；物理选项实体单元默认中结点关联中心缺省值Coarse Coarse Medium Coarse 平滑度过渡 Mechanical CFD Electromagnetic Explicit Kept Dropped Kept Dropped Medium Medium Medium Fine Fast Slow Fast Slow 注：上面的几项分别对应Advanced中的Element Midside Nodes，以及Sizeing中的Relevance Center，Smoothing，Transition。
ansys_workbench_15.0_网格划分讲解
Advanced Contact & Fasteners
基于网格相关度控 制网格密度的方法 ，设置的单元尺寸 对于网格密度有着 重要的影响！
3.网格控制-总体尺寸控制-高级尺寸函数
Training Manual
Advanced Contact & Fasteners
Advanced Sizing Functions (ASF) -该项功能用于控制接近表面区域和具有高曲 率区域的网格生长和分布 高级尺寸函数有五个选项： -关闭高级尺寸函数（off） -Proximity and Curvature -Curvature -Proximity -Fixed
Training Manual
Advanced Contact & Fasteners
1. Meshing网格划分概述
Training Manual
Advanced Contact & Fasteners
Workbench中的Meshing应用程序的目标是提供通用的网 格划分格局。网格划分工具可以在任何分析类型中使用：
Training Manual
Advanced Contact & Fasteners
3.网格控制-总体尺寸控制-高级尺寸函数
Training Manual
Advanced Contact & Fasteners
3.网格控制-总体尺寸控制-高级尺寸函数
Curvature尺寸控制函数
-该函数基于模型中的曲率信息控制网格，主要 作用于模型中的孔，洞和缺陷处。 该函数有5个控制参数： Curvature Normal Angle-曲率法向角度 Min Size-总体最小尺寸 Max Face –面上最大尺寸 Max Size-总体最大尺寸 Growth Rate-网格生长率
ansys有限元求解基本方法 -回复
ansys有限元求解基本方法-回复ANSYS有限元求解基本方法有限元法（Finite Element Method，FEM）是一种高效且广泛应用于工程领域的数值分析方法。
它将复杂的实际结构问题转化为计算机理解的离散化网格，然后应用数值方法对这个网格进行计算，以求解结构的行为和性能。
ANSYS是目前应用最广泛的有限元软件之一，本文将介绍ANSYS 中有限元求解的基本方法。
1. 网格划分（Meshing）：在使用ANSYS进行有限元分析之前，首先需要将复杂的实际结构转化为有限元网格。
网格划分是有限元分析的第一步，它直接影响到后续的求解精度和计算效率。
ANSYS提供了多种网格划分工具，包括自动划分和手动划分。
自动划分是指ANSYS根据用户设定的参数自动生成网格，手动划分是指用户手动绘制网格。
2. 定义材料和边界条件：在进行有限元分析之前，需要定义材料的力学性质和边界条件。
材料的力学性质包括弹性模量、泊松比、屈服强度等，边界条件包括约束和外载荷等。
ANSYS提供了简单易用的界面，可以方便地输入这些参数。
3. 选择求解器和求解方法：在网格划分和参数定义完成后，需要选择适当的求解器和求解方法。
ANSYS提供了多种求解器和求解算法，用于求解不同类型的问题。
选择合适的求解器和求解方法可以提高计算效率和求解精度。
4. 求解并后处理：在进行有限元求解之前，可以进行预处理操作，如自适应网格划分、模型简化等，以提高求解效率。
然后，通过点击求解按钮，ANSYS将自动进行有限元求解。
求解完成后，可以进行后处理操作，如显示位移、应力、应变等结果，以及生成图形和报表等。
ANSYS在有限元求解过程中还提供了许多高级功能，如非线性分析、动力学分析、热传导分析等。
这些高级功能可以进一步扩展ANSYS的应用范围和分析能力。
综上所述，ANSYS有限元求解的基本方法包括网格划分、定义材料和边界条件、选择求解器和求解方法、求解并后处理。
通过这些步骤，可以对复杂的实际结构进行准确、可靠的分析和设计，为工程实践提供重要的支持和指导。
ansys如何划分网格
January 30, 2001 Inventory #001441 11-11
3.网格划分控制——指定网格划分类型
多媒体教程
ANSYS 划分网格专题讲座
对边必须划分相等的份数
棱柱边上必须划分相等的份数 面内边上必须划分相等的份数
所有对边必须划分相等的份数
January 30, 2001 Inventory #001441 11-12
January 30, 2001 Inventory #001441 11-2
1．网格类型
多媒体教程
ANSYS 划分网格专题讲座
自由网格
映射网格
January 30, 2001 Inventory #001441 11-3
2. 定义单元类型
多媒体教程
ANSYS 划分网格专题讲座
在有限元分析过程中，对于不同的问 题，需要应用不同特性的单元，单元选择 不当，直接影响到计算能否进行和结果的 精度。ANSYS的单元库中提供了200多种 单元类型，每个单元都有唯一的编号，如 LINK1、PLANE2、BEAM3和SOLID45 等，几乎能解决大部分常见问题。
January 30, 2001 Inventory #001441 11-7
3.网格划分控制——单元尺寸和形状的控制
多媒体教程
ANSYS 划分网格专题讲座
如图所示为网格划分工具提供的单元尺寸控 制选项，可以对面、线、层和关键点的单元大小 进行设置，还可以对全局单元尺寸进行设置。同 一个网格区域的面单元可以是三角形或四边形， 体单元可以是六面体或四面体形状。
January 30, 2001 Inventory #001441 11-13
划分网格实例1——2D问题
ANSYS Meshing
ANSYS Meshing特点ANSYS Workbench平台上的网格划分工具有以下特性：1. 参数化：参数驱动整个系统2. 持久性：模型更新贯穿整个系统3. 高度自动化：简单的网格输入控制就能快速实现分析4. 灵活性：添加网格控制措施，不会使工作流变复杂5. 物理场相关性：根据不同的物理场进行自动建模和仿真6. 自适应架构：开放的系统能够与特定过程连接，如CAD 中间文件, 其他类型的网格格式, 不同的求解器等ANSYS Meshing提供了下一代网格划分解决方案，将先进的网格划分技术运用到仿真工作流程中。
网格划分方法：四面体.使用默认的物理环境设置，简单点击鼠标就可以实现用于指定分析的高质量网格，可自动生成健壮的面网格、膨胀层网格、四面体网格划分。
可以添加局部的尺寸控制、匹配控制、映射控制、虚拟拓扑、收缩控制和其他控制选项。
View larger image复杂几何如钻头的自动CFD网格,含边界层View larger image发动机的复杂几何内的自动四面体网格网格划分方法:•网格划分方法o这种方法采用自底至顶的方法（先划分表面，然后生成体网格）o自动采用多三角形面划分算法，确保首先生成高质量的面网格o基于面网格，可以采用多种技术实现膨胀层网格的生成o采用Delaunay高级的方法来划分体网格，这种方法结合了Delaunay划分方法的快速和网格的光滑过渡。
o在这样的网格划分过程中，也通过一些高级的尺寸设置来控制网格的细化、光滑、质量等。
•Patch-independent mesh method:o这种方法采用自顶至底的方法（先生成体网格，然后在边界上映射表面网格）o网格划分的常见问题通常发生在质量差的几何模型上。
如果是一个质量差的几何模型，那么基于它来生成表面网格，这种网格划分方法是不符合要求的（网格质量差、连接有问题等）o patch-independent方法只考虑关心区域的边界和面，而忽略缝隙、重叠等会给网格划分带来大量问题的特征。
meshing 网格化分总结
ansys网格划分总结(2007-12-09 15:12:14)转载▼分类：ANSYS学习标签：家居/装修ansys程序网格划分分为两种：映射网格划分和自由网格划分。
映射网格划分包括三角形单元、四边形单元和六面体单元。
映射网格划分要求具有规则形状的面和体。
自由网格划分对面和体没有特定的要求。
1、线单元的网格划分（beam188 beam4 pipe16 link8和link10）线单元网格划分时，除在分布荷载作用下的梁单元外，如没有特别要求，通常对每段线段不再进行细分，即一段线段只划分一个单元。
如果将一段线段划分多个单元，则降低了线段的刚性，反而不好。
因此，线单元网格划分实际上只是给线段赋属性，不进行划分。
但是其划分过程是不可缺少的。
（1）mesh attributes>picked lines 定义单元类型、实常数、截面类型（注意非完全对称单元还要通过定义主轴上的一点来定义截面方位）有时还需确定单元坐标系。
（2）size cntrls>manualsize>lines>picked lines 在[ndiv]项中输入划分数。
（3）meshtool>pickall。
如果梁单元上存在分布荷载，必须将梁单元进行细分，划分的段数需根据分布荷载儿定。
对于均布荷载一般以划分四段为宜。
2、面单元网格划分1.自由网格划分(1)mesh attributes>picked areas(2)meshtool>在“element attributes”中选择“areas”，激活“amart size”并设置尺寸。
在“mesh”中选择“areas”，激活“quad”和“free”。
单击【mesh】按钮，弹出拾取对话框后拾取要划分的面。
2.映射网格划分(1)mesh attributes(2)size cntrls>manualsize>lines>picked lines 在[ndiv]项中输入划分数。
【流体】ANSYSmeshing网格划分之-入门3-总体网格控制参数详解（上）
【流体】ANSYSmeshing网格划分之-入门3-总体网格控制参数详解（上）1.Defaults2.Sizing3.Inflation4.Assembly Meshing5.Patch conforming Options6.Patch Independent Options7.Advanced8.Defeaturing9.Statistics1、Defaults点击Defaults左边的+号，展开Defaults。
可以看到，有三个选项。
可以看出Defaults主要是设置网格适用软件。
1.1 Physics Preference根据仿真需求，选择网格划分的参考。
因为不同分析类型对网格的划分要求是不同的，例如粗糙度，边界层是否需求，网格过度平滑等。
当你选择了分析类型后，ANSYS Meshing会提供默认选项，帮助更好划分所需网格。
下面是ANSYS Meshing物理场网格默认选项。
这里，我们的教程系列是流体力学网格，所以选择CFD类型。
1.2、Solver Preference网格求解器类型。
提供了3种ANSYS中的流体力学仿真软件。
这里我们用Fluent仿真，选择Fluent即可。
1.3、Relevance网格相关度，数值可以设置-100到100，表示由疏到密。
下面这幅图是来自网上显示网格相关度对网格疏密的影响。
但是，我尝试自己划分看看效果，发现并没有效果，改变不了网格疏密。
下图中，将相关性数值由0改到100，发现网格并没有变密，只是面网格分布发生一些微小变化而已。
其实，个人觉得这个数值没必要改，想要网格加密的话，修改网格大小或者局部加密即可。
2、Sizing在这里设置网格全局划分的尺寸参数。
2.1 Use Advanced Size Function高级尺寸功能，ANSYS Meshing提供了5种高级尺寸功能。
当你选择不同的尺寸功能时，尺寸参数的设置会跟着变化。
•Off-关闭高级尺寸功能，只能设置•Curvature-可以控制曲面网格的变化，细化转角处网格•Proximity-控制几何狭窄处的网格层数。
