初中物理电压和电阻检测试卷(含答案解析)
初中物理电压和电阻检测试卷（含答案解析）一、选择题1．电路和水路有许多相似之处。
下列与如图中抽水机作用相似的电路元件是（）A. 用电器B. 电源C. 电键D. 导线【答案】B【解析】【解答】电路类比水路，电源与抽水机作用相似，用电器与水轮机作用相似，开关与阀门作用相似，导线与管道作用相似，B符合题意，ACD不符合题意．故答案为：B.【分析】电源是提供电能的装置.2．在如图a的电路中，当闭合开关后，两个电压表指针偏转均为图b所示，则电阻R1和R2两端的电压分别（）A. 1.2 V 4.8 VB. 6 V 1.2 VC. 1.2 V 6 VD. 4.8 V 1.2 V【答案】 D【解析】【解答】分析电路图是串联电路，V1测量电源电压，V2测量R2的电压，根据串联电路中总电压等于各用电器电压之和的规律，V1的示数要大于V2示数，所以选用0-15V读数，为6V，V2选用0-3V读数，为1.2V，则R1的电压为6V-1.2V-4.8V，D符合题意，ABC不符合题意。
故答案为：D.【分析】根据串联电路中电压规律判断电压表选用的量程，并计算各用电器的电压的大小。
3．超导现象是20世纪的重大发现之一，科学家发现某些物质在温度很低时，如铅在﹣265.95℃以下，电阻就变成零．若常温下超导体研制成功，则超导体适合做（）A. 保险丝B. 输电线C. 滑动变阻器的线圈D. 电炉丝【答案】B【解析】【解答】解：A、保险丝的作用，是当电流过大时，自动熔断来保护电路．B、用超导体做输电线，可以有效地减小电能的损耗．C、线圈的电阻较大，通过滑片位置的改变可以进行调节．D、电炉丝需要电阻较大的材料，才能发出较多的热量．故选B．【分析】由于超导体的电阻为0，则没有内能的产生，不会放热．根据这一特点，分析选项．4．如图所示电阻箱的示数为（）A. 260ΩB. 6200ΩC. 620ΩD. 9620Ω【答案】C【解析】【解答】解：电阻箱的示数：0×1000Ω+6×100Ω+2×10Ω+0×1Ω=620Ω．故选C．【分析】电阻箱的读数方法：用△所对的数字乘以下面的倍数，然后把他们相加，就可得出电阻箱的示数．5．如图所示是伏安法测定小灯泡电阻、功率的实验电路图。
小灯泡正常工作时，两电表的示数如图8所示，则下列说法不正确的是（）A. 在连接电路时，应将开关断开，并将滑动变阻器值调至最大值B. 小灯泡的额定功率为0.72W，此时的电阻为8ΩC. 如果将滑片P向a端滑动，则电压表的示数将变大D. 如果将滑片P向b端滑动，则小灯泡的实际功率将大于额定功率【答案】D【解析】【解答】A、说法正确，连接电路时，开关应断开，是为了防止短路．将变阻器连入电路时，滑片应放到使电路中电流最小的位置，即为阻值最大位置，也是为了保护电路．A不符合题意；B、由图可知，电流表的量程0～0.6A，分度值0.02A，故电流为0.3A，电压表量程为0～3V，分度值为0.1V，故灯泡电压为2.4V；根据功率公式可知，P=UI=2.4V×0.3A=0.72W；R===8Ω．B正确，B不符合题意；C、滑动变阻器aP连入电路，如果将滑片P向a端滑动，连入电路的电阻变小，灯泡L的电阻不变，根据U=IR可知，灯泡两端的电压变大，电压表的示数将变大，C正确，C不符合题意；D、如果将滑片P向b端滑动，连入电路的电阻变大，电路中的电流变小，根据公式P=I2R 可知，P将减小，D错误，D符合题意．故选D．【分析】根据“伏安法”测电阻的实验中注意的事项分析．主要有开关的状态、滑动变阻器的滑片位置、电阻电功率的计算、电表的读数以及示数的变化．本题考查了“伏安法”测电阻的实验中注意的事项、电表的读数、滑动变阻器的使用以及电阻电功率的计算．6．小明同学在“探究串联电路电压规律”的实验中，按如图所示的电路图连接实物，闭合开关，发现灯L1和L2都不亮，排除接触不良的因素后，小明用电压表逐一与元件并联，以查找故障。
测量得出U ab＝0：U ac＝0：U cd＝6v；U ad＝6V；如果电路只有一处故障，则故障可能为（）A. L1断路B. L1短路C. L2断路D. L2短路【答案】 C【解析】【解答】解：闭合开关，发现灯L1和L2都不亮，电路只有一处故障，则说明电路中无电流，故电路出现了断路，BD不符合题意；若灯L1断路，整个电路断路，灯泡都不亮，ab、cd间电压为零，ac、ad间都有电压，A不符合题意。
若灯L2断路，整个电路断路，灯泡都不亮，ab、ac间电压为零，ad、cd间都有电压。
C符合题意。
故答案为：C【分析】结合选项，逐一分析故障原因即可.7．如图中所示的电路中，不计温度对灯丝电阻的影响，电源电压保持不变．当在ab间接入“6V 6W”的灯泡时，闭合开关，灯L恰能正常发光；断开开关，在ab间换接入一个“6V4W”的灯泡后，再闭合开关，下列说法错误的是（）A. 灯L将变亮B. 灯L将变暗C. 换接的灯可能烧坏D. 电路总功率要变小【解析】【解答】解：由R= 知：“6V 6W”的灯泡电阻为：6Ω，“6V 4W”的灯泡电阻为：9Ω．当在ab间接入“6V 6W”的灯泡时，闭合开关，灯L恰能正常发光；若在ab间换接入一个“6V4W”的灯泡后，电路的总电阻变大，电流变小，所以灯L不能正常发光；电流变小时，由U=IR知：灯L两端的电压变小，所以接入的灯泡分得的电压变大（电源电压不变），因此换接的灯泡可能被烧毁；由P=I2R知，在灯L的电阻不变时，电流变小，则灯L的实际功率变小，即灯L变暗；由P= 知，电源电压不变，总阻值变大，则电路消耗的总功率变小；综上分析可知：选项A肯定有误，故选A．【分析】判断出换接“6V 4W”的灯泡后，电路中总电阻的阻值变化，进而判断出电流的变化情况；然后结合计算电功率的公式：P=I2R、P= 判断灯L的实际功率以及电路消耗的总功率的变化情况．8．如所示，闭合开关S，两灯均不亮，电流表和电压表都没有示数，则故障是（）A. 灯L1断路B. 灯L2断路C. 灯L1短路D. 灯L2短路【答案】A【解析】【解答】由题图知，灯L1、L2串联，闭合开关S，两灯均不亮，电流表和电压表都没有示数，说明电路存在断路，电压表无示数则灯L1断路，电压表有示数且较大，则灯L2断路 . A符合题意，选项B、C、D不符合题意 .故答案为：A .【分析】只有断路时，串联的灯泡才都不发光，两电表都无示数；如果灯L2断路，则电压表被串联到电路中，示数接近电源电压，电流表无示数 .9．下列关于电阻的说法中，正确的是（）A. 一根电阻丝的电阻为R，把它剪去一半，再将剩下的一半拉长到原长，它的电阻仍为RB. 导体的电阻与导体两端的电压成正比C. 导体的电阻越大，表明导体的导电能力越强D. 电阻是导体本身的一种性质，与导体的长度、横截面积和材料等因素有关【解析】【解答】A. 一根电阻丝的电阻为R，把它剪去一半，再将剩下的一半拉长到原长，它的电阻变为原来的2倍，A不符合题意；BD电阻是导体本身的一种属性，导体的电阻与导体的材料，长度和横截面积等因素有关，，与导体两端的电压和导体的电流无关，B.错误，D符合题意；C. 导体的电阻越大，表明导体的导电能力越弱，C不符合题意；故答案为：D.【分析】决定电阻大小的因素：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度.（电阻与加在导体两端的电压和通过的电流无关）10．如图所示的电路，开关S闭合，正常工作一段时间后，电流表示数突然减小但不为零。
用电压表检测，当电压表接a、b两点时，电压表有示数；接b、c两点时，电压表无示数，则故障是（）A. 开关S接触不良B. ac导线断路C. R1断路D. R2断路【答案】 B【解析】【解答】解：由电路图可知，开关S闭合，R1与R2并联，电流表测干路电流。
开关S闭合一段时间后，电流表示数突然减小，则电路故障为某处断路：当电压表接a、b两点时，电压表有示数，说明a到电源的负极与b到电源的正极之间是接通的；当电压表接b、c两点时，电压表无示数，说明c到电源的负极与b到电源的正极之间是断开的。
由上知a到电源的负极、b到电源的正极之间是接通的，Ac间导线出现了断路。
故答案为：B【分析】结合题意，电流表示数突然减小说明电路故障是断路，根据电压表的示数判定故障之处.11．如图所示电路，当开关S闭合后，L1、L2均能发光，电流表与电压表均有示数。
过一会儿，两灯都不发光，电流表与电压表的示数均变为零，电路中可能发生的故障是（）A. L1灯丝断了B. L1被短路了C. L2灯丝断了D. L2被短路了【答案】 A【解析】【解答】如果L1灯丝断了，两灯将都不发光，和题目中所叙述的现象一致，A符合题意；如果L1被短路了，L1将不会发光，B不符合题意；如果L2灯丝断了，此时电压表有示数，C不符合题意；如果L2被短路了，电流表会有示数的，D不符合题意；故答案为：A.【分析】两灯都不亮，且电流表无示数，电路是断路，电压表也无示数，从而判断电路故障.12．如图所示。
开关闭合后，发现电压表的示数接近电源电压，电流表几乎无示数。
如果电路中只有一处故障，则故障是（）A. 变阻器断路B. 小灯泡短路C. 电流表短路D. 小灯泡断路【答案】 A【解析】【解答】如图所示，灯泡L与变阻器R串联，电压表测变阻器的电压，电流表测电路的总电流。
A.如果变阻器断路，那么电压表就与灯泡串联在电路里；因为电压表的内阻很大，所以它两端的电压就会很大，接近电源电压，而通过电流表的电流很小，因此电流表几乎无示数，故A符合题意；B.如果小灯泡短路，那么电路里只有变阻器R，电压表的示数接近电源电压，电流表的示数非常明显，故B不合题意；C.如果电流表短路，那么电流表就根本没有示数，而不是几乎没有示数，故C不合题意；D.如果小灯泡断路，那么整个电路没有电流，电压表和电流表都没有示数，故D不合题意。
故选A。
【分析】（1）电压表的内阻很大；（2）在串联电路中，电压与电阻成正比；（3）分析各个选项中电路故障时对应的现象，哪个与实际现象相同，哪个就是正确选项。
13．下列说法中正确的是A. “光年”是时间单位B. 卫星通信是利用超声波来传递信息的C. 超导体在超低温状态下电阻为零D. 在气体和液体中,流速越大的位置压强越大【答案】C【解析】【解答】A、光年是光在真空中行走一年的距离，是长度单位，不是时间单位，故本选项错误．B、卫星通信是利用电磁波来传递信息的，故本选项错误．C、当温度降低到一定程度时，某些物质的电阻会变为零，这种物质叫做超导体．正确，D、气体的压强与流速的关系：在气体和液体中，流速越大的位置压强越小．故本选项错误．故选C．【分析】①光年指的是光在真空中行走一年的距离．②卫星通信：卫星通信是微波通信的手段之一．③超导材料是一种电阻为零的材料．超导体的电阻为0，不会放热，所以电能无法转化为内能．④气体和液体都属于流体，在流体中，流速大的地方压强小，流速小的地方压强大．此题主要是考查学生对光年的认识和了解，以及对超导现象及超导材料的特点和流体压强跟流速关系的认识和了解，属于识记性内容，比较简单．14．关于能源、信息和材料的说法正确的是（）A. 太阳能、风能、天然气是可再生能源B. 光纤通讯是利用光信号传递信息C. 超导体材料可以应用于任何电器并使其效率提高D. 大亚湾核电站利用核聚变释放的能量来发电【答案】B【解析】【解答】解：A、太阳能、风能是可再生能源，天然气是不可再生能源，故A错误；B、光纤通讯主要利用激光信号传递信息，故B正确；C、“超导材料”由于没有电阻，不能用于电能转化为内能的电器，例如电饭锅、电水壶等，故C错误；D、由于裂变是可控的，所以大亚湾核电站利用核裂变释放的能量来发电的，故D错误．故选B．【分析】（1）像水能、风能、太阳能、生物质能等都是能够源源不断的从自然界得到的能源叫可再生能源；像化石能源、核能等短期内不能从自然界得到补充的能源叫不可再生能源；（2）光纤通讯主要利用激光信号传递信息；（3）超导体是零电阻，所有利用电流热效应工作的电器设备都不能用超导材料制作；（4）核裂变和核聚变都能释放能量，但是又有区别，对于核裂变是可控的．15．下列图中，滑动变阻器的接线方法正确的是（）A. B. C. D.【答案】D【解析】【解答】解：A、图中接了上面两接线柱，相当于导线，故A错误；B、图中接了下面两接线柱，相当于定值电阻，故B错误；C、图中下面接在了滑动变阻器的腿上，没有接在接线柱上，故C错误；D、图中滑动变阻器按一上一下原则接线，对电路起调节作用，故D正确．故选D．【分析】滑动变阻器的原理是靠改变连入电路中电阻线的长度改变电阻，需按一上一下的原则接线．16．如图所示的电路中，电压表示数为零，灯泡L1、L2均不亮，如果把电压表改接在L1两端，示数为 2.8V，如果把电压表改接在电源两端，示数也为 2.8V，则该电路的故障是（）A. L1断路B. L2断路C. L1短路D. L2短路【答案】A【解析】【解答】解：A、如果L1断路，L1和L2都不发光，图中电压表并联在L2两端，则电压表与电源的两端不相连，电压表无示数；将电压表并联在L1两端时，电压表示数为2.8V，则电压表串联在电路中测电源电压；如果把电压表改接在电源两端，示数也为2.8V，进一步说明了电压表并联在L1两端时电压表测电源电压，故A符合题意；B、如果L2断路，L1和L2都不发光，电压表并联在L2两端，则电压表与电源的两端相连，电压表有示数，故B不符合题意；CD、如果L1短路或L2短路，其中一个灯泡会发光，故CD不符合题意．故选A．【分析】两灯都不亮，说明没有电流从任何一盏灯通过，所以不可能是一盏灯短路，另一盏灯完好，具体原因根据电压表有无示数判断．17．如图所示的电路中，将开关S闭合，灯L1和灯L2均发光，下列说法中正确的是（）A. 灯L1和灯L2串联B. 灯L1和灯L2两端的电压一定相等C. 通过灯L1的电流与通过灯L2的电流一定相等D. 通过灯L1的电流与通过电源的电流一定相等【答案】 B【解析】【解答】解：A、开关闭合后，电路中有两条并列的电流路径，所以灯L1和灯L2并联，A不符合题意；B、两灯并联，由并联电路的电压特点可知，两灯两端的电压一定相等，B符合题意；C、当两灯泡的规格不相同时，通过灯L1和灯L2的电流一定不相等，当两灯泡的规格相同时，通过灯L1和灯L2的电流一定相等，C不符合题意；D、通过电源的电流是干路电流，由于干路电流等于各支路电流之和，所以通过灯L1的电流一定小于通过电源的电流，D不符合题意。
初中物理电压 电阻试题(有答案和解析)含解析
初中物理电压电阻试题(有答案和解析)含解析一、电压电阻选择题1．下列关于电阻的说法中，正确的是（）A. 一根电阻丝的电阻为R，把它剪去一半，再将剩下的一半拉长到原长，它的电阻仍为RB. 导体的电阻与导体两端的电压成正比C. 导体的电阻越大，表明导体的导电能力越强D. 电阻是导体本身的一种性质，与导体的长度、横截面积和材料等因素有关【答案】 D【解析】【解答】A. 一根电阻丝的电阻为R，把它剪去一半，再将剩下的一半拉长到原长，它的电阻变为原来的2倍，A不符合题意；BD电阻是导体本身的一种属性，导体的电阻与导体的材料，长度和横截面积等因素有关，，与导体两端的电压和导体的电流无关，B.错误，D符合题意；C. 导体的电阻越大，表明导体的导电能力越弱，C不符合题意；故答案为：D.【分析】决定电阻大小的因素：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度.（电阻与加在导体两端的电压和通过的电流无关）2．如图所示，闭合电键S，灯L亮，一段时间后灯L熄灭，电压表示数变小。
若电路中只有一处故障，且只发生在灯L或R上。
现用一只规格相同且完好的灯L'替换灯L，关于电路故障判断正确的是（）A. 若灯L'亮，则可能是灯L断路B. 若灯L'亮，则一定是电阻R短路C. 若灯L'不亮，则可能是灯L短路D. 若灯L'不亮，则一定是电阻R断路【答案】 D【解析】【解答】闭合开关，灯泡发光，说明电路是通路。
过一会儿灯泡熄灭，电压表示数变小，原因有两个：灯泡L短路或电阻R断路. 一只规格相同且完好的灯L′替换灯L，若是灯L短路，其它地方完好，换上新灯泡后不短路，L'能发光，故若灯L'亮，则一定是灯L 短路，AB不符合题意.若是电阻R断路，换上新灯泡后电路还是断路，不能发光，故若灯L'不亮，则一定是电阻R断路，C不符合题意，D符合题意.故答案为：D.【分析】在串联电路中各用电器互相影响，若电压表示数变大，则测量的位置断路.3．如图所示的是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，这时电流表和电压表均有读数.则故障原因可能是（）A. L1断路B. L1短路C. L2短路D. L2断路【答案】C【解析】【解答】（1）首先分析电路的连接方式为灯泡L1和L2串联，电流表测电路电流，电压表测量灯L1的电压。

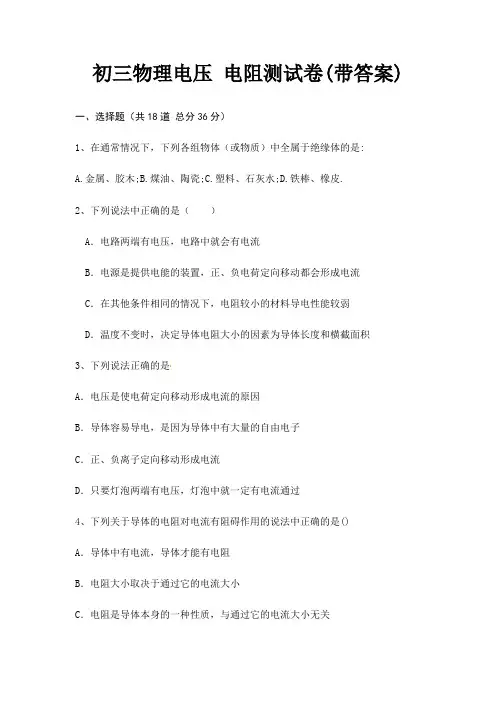

初三物理电压 电阻测试卷(带答案)
初三物理电压电阻测试卷(带答案)一、选择题（共18道总分36分）1、在通常情况下，下列各组物体（或物质）中全属于绝缘体的是:A.金属、胶木;B.煤油、陶瓷;C.塑料、石灰水;D.铁棒、橡皮.2、下列说法中正确的是（）A．电路两端有电压，电路中就会有电流B．电源是提供电能的装置，正、负电荷定向移动都会形成电流C．在其他条件相同的情况下，电阻较小的材料导电性能较弱D．温度不变时，决定导体电阻大小的因素为导体长度和横截面积3、下列说法正确的是A．电压是使电荷定向移动形成电流的原因B．导体容易导电，是因为导体中有大量的自由电子C．正、负离子定向移动形成电流D．只要灯泡两端有电压，灯泡中就一定有电流通过4、下列关于导体的电阻对电流有阻碍作用的说法中正确的是()A．导体中有电流，导体才能有电阻B．电阻大小取决于通过它的电流大小C．电阻是导体本身的一种性质，与通过它的电流大小无关D．电阻与导体的长度、横截面积无关5、如图所示为某同学在实验室用电压表测电压时所设计的一个电路图，下列有关此电路的说法中不正确的是A．电压表不可能同时测得L1、L2两端的电压B．S1和S2不能同时闭合，否则电路将短路C．若S1和S2都断开，电压表示数为零D．若在测得L1两端电压后，只需断开S1、闭合S2，就能直接测出L2两端的电压6、如图所示电路，电源电压为3V，当开关S闭合时，却只有一只灯泡发光，且电压表示数为3V，由这一现象可以判断电路的故障是（）A．灯Ll 短路B．灯L2短路C．灯Ll开路D．灯L2开路7、下面对一些常见电压值的描述，正确的是()A．照明电路的电压是380V B.1节干电池的电压是1.5VC.1节蓄电池的电压是2.5V D．对人体安全的电压是不高于360V8、（2019四川成都）下列物理量最接近实际的是()A.人体的正常体温是42℃B.一只老母鸡的质量约为2.2kgC.乒乓球的直径约为8cmD.我国家庭照明电路的电压为36V9、如图中，R1是滑动变阻器，R2是定值电阻，电源电压是6V且保持不变，当滑动变阻器的滑片P由a向b端滑动时，以下说法正确的是（）A．电流表示数变大，电压表示数变大B．电流表示数不变，电压表示数不变C．电流表示数变小，电压表示数变小D．电流表示数不变，电压表示数变小10、图4中，滑动变阻器的滑片向右移，哪一种使变阻器连入电路部分的电阻增大【】11、导体的电阻大小与下列哪个因素无关?()。

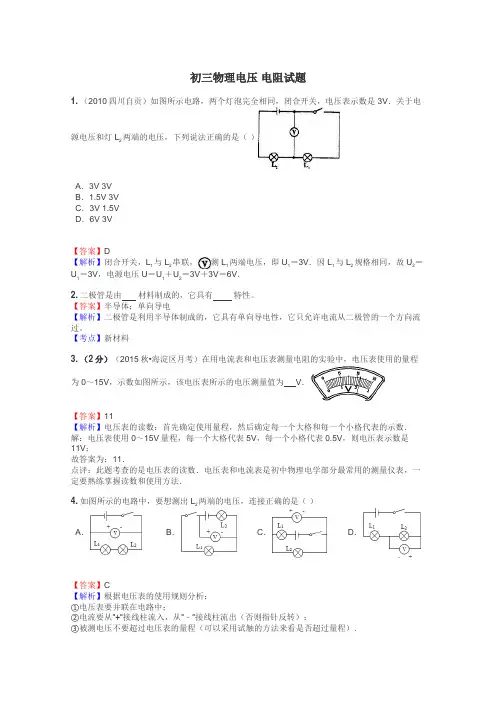

初三物理电压 电阻试题
初三物理电压电阻试题1.（2010四川自贡）如图所示电路，两个灯泡完全相同，闭合开关，电压表示数是3V．关于电源电压和灯L2两端的电压，下列说法正确的是（）A．3V 3VB．1.5V 3VC．3V 1.5VD．6V 3V【答案】D【解析】闭合开关，L1与L2串联，测L1两端电压，即U1＝3V．因L1与L2规格相同，故U2＝U1＝3V，电源电压U＝U1＋U2＝3V＋3V＝6V．2.二极管是由材料制成的，它具有特性。
【答案】半导体；单向导电【解析】二极管是利用半导体制成的，它具有单向导电性，它只允许电流从二极管的一个方向流过。
【考点】新材料3.（2分）（2015秋•海淀区月考）在用电流表和电压表测量电阻的实验中，电压表使用的量程为0～15V，示数如图所示，该电压表所示的电压测量值为 V．【答案】11【解析】电压表的读数：首先确定使用量程，然后确定每一个大格和每一个小格代表的示数．解：电压表使用0～15V量程，每一个大格代表5V，每一个小格代表0.5V，则电压表示数是11V；故答案为：11．点评：此题考查的是电压表的读数．电压表和电流表是初中物理电学部分最常用的测量仪表，一定要熟练掌握读数和使用方法．4.如图所示的电路中，要想测出L2两端的电压，连接正确的是（）A．B．C．D．【答案】C【解析】根据电压表的使用规则分析：①电压表要并联在电路中；②电流要从“+“接线柱流入，从“﹣“接线柱流出（否则指针反转）；③被测电压不要超过电压表的量程（可以采用试触的方法来看是否超过量程）．解：A、电压表的正负接线柱接错了，且测量的是L1、L2的电压，故A错误；B、开关闭合后，电压表测L1的电压，故B错误；C、电压表与L2并联，测L2的电压，故C正确；D、电压表虽然并联在L2两端，但正负接线柱接错，故D错误．故选：C．点评：本题考查了电压表的使用．电压表与哪个电灯并联即测它的两端电压．5.在如图所示的电路中，闭合开关S，能用电压表测量L1两端电压的正确电路是（）A．B．C．D．【答案】D【解析】解：因为A B C选项均为串联电路，并且电压表都是并联在L2的两端，故ABC选项均不符合题意；D选项中L1和L2两灯并联，电压表与两灯并联，并且两灯两端电压相等，故D选项符合题意．故选 D．【点评】本题考查电压表的正确使用方法的掌握情况，并且会判断出电压表测量的电压值．6.在下图中，能测出灯L1两端电压的正确电路图是【答案】D【解析】电压表是并联使用的，由此可以判断出电压表测那个电灯并联；A图中电压表测电源电压；B图中电压表虽然测L1两端的电压，但是正负接线柱接错了；C图中电压表与L2并联，测L 2两端的电压；D图中电压表与L1并联，测L1两端的电压，故选D。
初三物理电压 电阻测试卷(带答案)
初三物理电压电阻测试卷(带答案)一、选择题（共18道总分36分）1、如图4所示，滑动变阻器的滑片P在中点时，连入电路中的阻值为R，只闭合S1时，R两端电压与R1两端电压之比为1:2，只闭合S2时，R两端电压与R2两端电压之比为1:4，当滑片P移动到b端，则（）A、只闭合S1时，滑动变阻器两端电压与R1两端电压之1:1B、只闭合S2时，滑动变阻器两端电压与R2两端电压之1:1C、当S1，S2闭合时，通过R1与R2的电流之比是1:2D、当S1，S2闭合时，通过R1与R2的电流之比是1:12、甲、乙、丙三根用同种材料制成的均匀合金丝，甲、乙的粗细相同，但甲较长；乙、丙的长度相同，但丙较粗，则这三根电阻丝的电阻值R甲、R乙、R丙的大小关系是()A．R甲=R乙=R丙B．R甲<R乙<R丙C．R甲>R丙>R乙D．R甲>R乙>R丙3、小强同学在做"用滑动变阻器改变小灯泡亮度"的实验时，连接了如图所示的电路，闭合开关后，移动滑动变阻器的滑片，使小灯泡的亮度逐渐变亮，在此过程中，下列说法中错误的是A.电路总电阻减小。
B.滑片逐渐向右移动。
C.电流表的示数变小。
D.无法判断4、在如图所示的电路中,当开关S闭合后( )A.若A表是电流表,B表是电压表,则电阻R1、R2并联B.若A表是电流表,B表是电压表,则电阻R1、R2串联C.若A表是电压表,B表是电流表,则电阻R1、R2并联D.若A表是电压表,B表是电流表,则电阻R1、R2串联5、在电学实验中遇到断路时，常常用伏特表来检测。
某同学连接如图所示的电路，电键闭合后，电灯不亮，安培表无指示。
这时用伏特表测得a、b两点间和b、c两点间的电压均为零，而a、d间和b、d间的电压均不为零，这说明A．电源接线柱接触不良B．电键的触片或接线柱接触不良C．安培表接线柱接触不良D．灯泡灯丝断了或灯座接触不良6、如图所示，当开关S闭合后，灯L1、L2发光．过一会儿，两灯突然熄灭，电压表有明显示数，由此现象判断电路的故障是（）A．开关S接触不良B．灯L1断路C灯L2断路D．灯L2短路7、小明在一次野炊活动中，将中间剪得较窄的口香糖锡箔纸（可看做导体）接在干电池正负两极上，如图所示，锡箔纸较窄处最先燃烧．这是因为与长度相同的锡箔纸较宽处相比，较窄处（）A．电阻较大B．电流较大C．电压较小D．电功率较小8、在如图所示的电路中，当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在零刻度线，电压表指针则有明显偏转，该电路中的故障可能是()A．灯泡L2短路B．灯泡L2断路C．灯泡L1断路D．两个灯泡都断路9、从2011年5月1日起，驾驶员酒醉后驾车要负刑事责任。
(物理)初中物理电压和电阻专项检测试题(含答案)
（物理）初中物理电压和电阻专项检测试题（含答案）一、选择题1．如图所示，电源电压保持不变，开关S闭合后，当滑动变阻器R2的滑片P向a移动时，电流表和电压表示数的变化情况是（）A. 电流表的示数变大，电压表的示数变大B. 电流表的示数变小，电压表的示数变小C. 电流表的示数变小，电压表的示数变大D. 电流表的示数变大，电压表的示数变小【答案】 A【解析】【解答】解：∵R1和R2串联，电流表测串联电路中的电流；∴在电源电压不变的条件下，当滑动变阻器的滑片P向a移动时，滑动变阻器接入电路的电阻减小，电路中电流变大，则电流表示数变大；∵电阻R1的阻值不变，根据公式U1=IR1，电流变大，则电阻R1两端的电压变大，即电压表示数变大．故选A．【分析】由电路图可知，R1和R2串联，电流表测串联电路中的电流；电压表与R1并联，测量的是R1两端的电压，当滑动变阻器的滑片P向a移动时，R2连入电路的阻值变小，根据欧姆定律可知，可知电路电流和电阻R1两端电压的变化．2．如图所示电路中，电源电压保持不变.若电路中的电阻R出现断路故障，当闭合开关S 时，下列判断正确的是（）A. 电压表V示数不为零，电流表A示数为零B. 电压表V示数不为零，电流表A1示数为零C. 电压表V示数为零，电流表A1示数不为零D. 电压表V示数为零，电流表A示数不为零【答案】 B【解析】【解答】由图示可知，当闭合开关S时，由于电阻R断路，相当电路中只接有一个灯泡，电流表A1与电压表串联，其示数为零，电压表测电源电压不为零，电流表A测通过灯泡的电流不为零.故答案为：B.【分析】由电路图可知，电阻R与灯泡并联，电压表测并联电路两端的电压，电流表A测量干路电流，电流表A1测电阻中的电流；根据电路发生断路电路中没有电流，断路两端有电压判断三个仪表的示数．3．如图中所示的电路中，不计温度对灯丝电阻的影响，电源电压保持不变．当在ab间接入“6V 6W”的灯泡时，闭合开关，灯L恰能正常发光；断开开关，在ab间换接入一个“6V4W”的灯泡后，再闭合开关，下列说法错误的是（）A. 灯L将变亮B. 灯L将变暗C. 换接的灯可能烧坏D. 电路总功率要变小【答案】A【解析】【解答】解：由R= 知：“6V 6W”的灯泡电阻为：6Ω，“6V 4W”的灯泡电阻为：9Ω．当在ab间接入“6V 6W”的灯泡时，闭合开关，灯L恰能正常发光；若在ab间换接入一个“6V4W”的灯泡后，电路的总电阻变大，电流变小，所以灯L不能正常发光；电流变小时，由U=IR知：灯L两端的电压变小，所以接入的灯泡分得的电压变大（电源电压不变），因此换接的灯泡可能被烧毁；由P=I2R知，在灯L的电阻不变时，电流变小，则灯L的实际功率变小，即灯L变暗；由P= 知，电源电压不变，总阻值变大，则电路消耗的总功率变小；综上分析可知：选项A肯定有误，故选A．【分析】判断出换接“6V 4W”的灯泡后，电路中总电阻的阻值变化，进而判断出电流的变化情况；然后结合计算电功率的公式：P=I2R、P= 判断灯L的实际功率以及电路消耗的总功率的变化情况．4．如图所示，闭合开关S，电路正常工作。

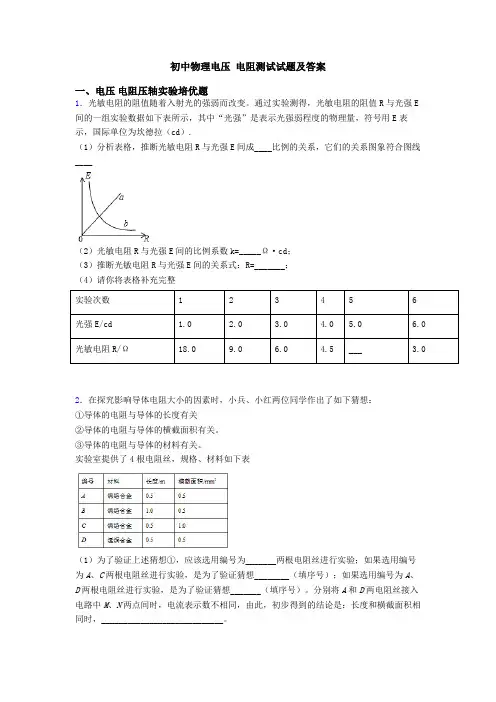

初中物理电压 电阻测试试题及答案
初中物理电压电阻测试试题及答案一、电压电阻压轴实验培优题1．光敏电阻的阻值随着入射光的强弱而改变。
通过实验测得，光敏电阻的阻值R与光强E 间的一组实验数据如下表所示，其中“光强”是表示光强弱程度的物理量，符号用E表示，国际单位为坎德拉（cd）.（1）分析表格，推断光敏电阻R与光强E间成____比例的关系，它们的关系图象符合图线____（2）光敏电阻R与光强E间的比例系数k=_____Ω·cd；（3）推断光敏电阻R与光强E间的关系式：R=_______；（4）请你将表格补充完整实验次数123456光强E/cd 1.0 2.0 3.0 4.0 5.0 6.0光敏电阻R/Ω18.09.0 6.0 4.5___ 3.02．在探究影响导体电阻大小的因素时，小兵、小红两位同学作出了如下猜想：①导体的电阻与导体的长度有关②导体的电阻与导体的横截面积有关。
③导体的电阻与导体的材料有关。
实验室提供了4根电阻丝，规格、材料如下表（1）为了验证上述猜想①，应该选用编号为_______两根电阻丝进行实验；如果选用编号为A、C两根电阻丝进行实验，是为了验证猜想________（填序号）；如果选用编号为A、D两根电阻丝进行实验，是为了验证猜想_______（填序号）。
分别将A和D两电阻丝接入电路中M、N两点间时，电流表示数不相同，由此，初步得到的结论是：长度和横截面积相同时，____________________________。
（2）有同学认为,可以根据灯泡亮度的变化来判断接入的电阻丝阻值的变化情况。
老师指出：此实验中这种方法不可取。
这是因为电源电压一定时,所选电阻丝的阻值相差太小,灯泡亮度变化___________（选填“明显”或“不明显”）。
（3）在最近几年，我国城乡许多地区进行了输电线路的改造，将原来细的铝质输电线换成较粗的铝质输电线，这样就__________了输电线的电阻,从而可以________输电线上的电能损失（选填“增大”或“减小”）。
初三物理电压 电阻测试卷有答案【有解析】
初三物理电压电阻测试卷有答案一、选择题（共18道总分36分）1、用同种材料制成的粗细均匀的某段金属导体，对于其电阻大小下列说法正确的是（）A．当导体两端电压和通过导体的电流为零时，导体的电阻为零B．当导体被均匀拉长至原来的二倍时，他的电阻减小为原来的一半C．电阻是导体本身的一种性质，所以温度无论如何变化，电阻也不可能变为零D．电阻是导体本身的一种性质，与电压和电流无关2、如图所示，是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的的方案是（）3、假如科学家在不久的将来研制出了常温下的超导体，则它适合于制作成A．保险丝B．输电线C．灯丝D．电阻丝4、如图3所示的电路，电阻，串联在电路中，电源电压，闭合开关K，电压表的示数约为4V，则A．R1断路B．R2短路C．R3短路D．安培表示数为1.5A5、在如图所示的电路中，当开关S闭合后，灯L1不亮，L2亮，电压表有示数，则下列说法中正确的是（）A．灯L1与L2并联，L1的灯丝断了B．灯L1与L2并联，L1被短路了C．灯L1与L2串联，L1的灯丝断了D．灯L1与L2串联，L1的实际功率比L2的小很多6、在如图所示的电路中，闭合开关S后，灯泡L1不亮，L2亮，电压表无示数，其故障原因可能是()A．L1断路B．L2断路C．Ll短路D．L2短路7、将两只滑动变阻器按图所示的方法连接，如果把a、b两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P1、P2放在：（）A．P1放在最右端，P2放在最右端;B．P1放在最左端，P2放在最左端;C．P1放在最右端，P2放在最左端;D．P1放在最左端，P2放在最右端.8、在做电学实验时，下列注意事项正确的是（）A．接线过程中开关应该是断开的B．接线应该从用电器开始，开关靠近正极C．滑动变阻器的滑片应放在中间D．电流表和电压表后接9、将图12的变阻器接入电路中，当滑片向左移动时，要使电阻减少，下列哪种接法正确［］A．a和b B．a和c C．c和d D．b和d10、在一本用电常识的书中，列出了使用白炽灯泡的常见故障与检修方法，其中一项故障现象如下：故障现象可能原因检修方法灯泡不亮灯泡的灯丝断了换新灯泡灯头内的电线断了连接好灯头、开关等处的接线松动检查加固从电路的组成来看，上述故障现象的原因可以概括成A.开路B.短路C.通路D.开路或短路11、如图4甲所示的电路中，在M、N两点间接入滑动变阻器，要求闭合开关S 后，在滑片P向左滑动的过程中，灯泡的亮度逐渐变亮。
初三物理电路电流电压和电阻试题答案及解析
初三物理电路电流电压和电阻试题答案及解析1.某机要室大门控制电路的两把钥匙分别由两名工作人员保管，单把钥匙无法打开。
下列电路图中最为可行的是（）【答案】B【解析】两个开关同时控制一个用电器，两开关应串联，只有同时闭合时，电路中才有电流，用电器才能工作。
【考点】电路2.在图中的〇里填上适当的电表符号，使之成为正确的并联电路图。
【答案】【解析】要使两电阻并联，从电源正极流出经过开关、左侧的“○”进行分支，一路经过经过R2，另一路经过R1、右侧的“○”，然后两路共同回到电源负极，故左侧和右侧的“○”均为电流表，中间的“○”为电压表．【考点】电路的基本连接方式3.图中所示电路中，闭合开关S后，发现小灯泡L不亮，电压表示数较大，电流表示数为零。
若电路中只有一处故障，可能是A．小灯泡L断路B．定值电阻R断路C．小灯泡L短路D．定值电阻R短路【答案】A【解析】读题知电路中只有一处故障。
若小灯泡L断路，闭合开关后，由电路图可见，电压表直接与电阻串联后接入电路（等效为一个大阻值的电阻），因为电压表内阻很大（理想电压表的内阻为无穷大，初中物理实验室的电压表内阻约几千欧至几十千欧，比如有一种学生用电压表的内阻为r=2000Ω），由串联电路电压规律可知，串联电路的总电压等于各部分电路两端电压之和。
即U电源=UR+Ur,因为串联电路中电流处处相等，所以由于电压表内阻r（几千欧姆）远远大于电阻R（通常几欧姆到几十欧姆），所以Ur 远远大于UR,即电压表示数较大，约等于电源电压；假设电源电压为6V，电压表内阻为2000Ω，则电路中电流约为,电流表使用0—0.6A量程时分度值为0.02A，指针几乎不偏转，示数为零。
A选项正确，选填A。
若定值电阻R断路，则电压表、电流表示数皆为零，B选项不符合题意；若小灯泡L短路，电压表示数为零，电流表示数较大，C选项不符合题意；定值电阻R短路，则电压表与电流表示数均较大，D选项不符合题意。
【考点】电路故障分析，串联电路电压规律，串联电路电压与电阻的关系，欧姆定律，等效电路—电压表等效为一个大阻值电阻。
初三物理电压 电阻测试卷(带答案)
初三物理电压电阻测试卷(带答案)一、选择题（共18道总分36分）1、如图所示的电路中，下列说法正确的是（）电压A．开关S闭合时，电压表测L1B．开关S闭合时，电压表测电源电压电压C．开关S闭合时，电压表测L2和电源的总电压D．开关S断开时，电压表测L12、如图所示是小明同学测定小灯泡电阻的电路图，当闭合开关S时，发现灯不亮，电流表、电压表均无示数。
若电路故障只出现在灯L和变阻器R中的一处，则下列判断正确的是( )A．灯L短路B．灯L断路C．变阻器R短路D．变阻器R断路3、如图所示的电路，闭合开关S，两灯均正常发光，下列说法中正确的是（）A．通过a点的电流等于通过c点的电流B．通过a点的电流大于通过c点的电流C．电压表测的是c点的电压D．电压表测的是电源电压4、如图所示，粗心的小强把电流表并联在灯泡L1两端了，此时如果闭合开关，将会发生( )A．电源短路B．电流表损坏C．L1不亮D．L2灯丝烧断5、如图所示，电路中两只灯泡L1和L2均正常发光，则下面说法中正确的是〔〕A．甲是电流表，乙是电压表B．甲是电压表，乙是电流表C．甲、乙都是电流表D．甲、乙都是电压表6、下列说法正确的是A．水结成冰后，分子间的作用力减小B．扩散现象只发生在气体、液体之间C．对人体安全的电压是36VD．一个电子所带的电荷量为1.9×10－16C7、关于电流表和电压表的使用方法，下列说法中正确的是（）A.测量电压时，电压表必须与被测电路串联B.测量电流时，电流表必须与被测电路串联C.不管电流表还是电压表，连接时必须使电流从"＋"接线柱流出，从"－"接线柱流入D.电压表的量程改变后，每小格表示的值仍保持不变8、在探究电路的电压规律的实验时用了如图所示的某个电路，已知R1＝R2＜R，电压表、和的读数分别为1.0V、1.5V和2.5V。
实验时的电路图应是() 39、在图所示的电路中,电源电压和灯泡电阻都保持不变,当滑动变阻器R的滑片P由中点向右移动时,下列判断中正确的是A.电流表和电压表的示数都增大B.电流表和电压表的示数都减小C.电流表的示数减小,电压表的示数增大D.电流表的示数减小,电压表的示数不变10、在选择电压表的量程时，正确的是（）A．尽可能选择大一些的量程B．选用大小不同的量程测量，测量结果同样精确C．经试触后被测电压不超过小量程挡，应选用小量程进行测量D．试触时电压表示数为2．8V，选15V的量程更好些11、通常情况下，关于一段粗细均匀的镍铬合金丝的电阻，下列说法中正确的是（）A．合金丝的电阻跟该合金丝的长度有关B．合金丝两端的电压越大，合金丝的电阻越小C.合金丝的电阻跟该合金丝的横截面积无关D．通过合金丝的电流越小，合金丝的电阻越大12、如图13所示的滑动变阻器不改变阻值可正确接入电路的两个接线柱可以是［］A．a和c B．b和c C．a和b D．b和d13、如下图所示电路中，甲、乙两处各接什么电表，当S闭合后，能使两灯均能发光：A．甲接电压表，乙接电流表B．甲、乙均接电压表C．甲、乙均接电流表D．甲接电流表，乙接电压表14、有一同学用电压表测L2两端的电压，如图所示，闭合开关后，发现电压表示数接近电源电压，而L1、L2两灯均不亮，产生这种现象的原因可能是（）A．电压表坏了B．L2的灯丝断了C．L1的灯丝断了D．L1处发生短路15、在常温干燥的情况下，下列餐具属于导体的是（）A．塑料筷子B．陶瓷碗C．不锈钢勺D．玻璃果盘16、电阻R1的阻值比电阻R2小，把它们并联后，总电阻[］A．既小于R1又小于R2B．既大于R1又大于R2C．小于R2而大于R1D．等于R1与R2之和17、如图所示，电源电压为6V，当开关S闭合后，只有一灯泡发光，且电压表示数为6V，产生这一现象的原因可能是:A．灯L1处短路; B．灯L2处短路;C．灯L1处断路;D．灯L2处断路.18、在如图中，要使L1与L2串联，在"〇"处接入电流表或电压表，测量电路中的电流、L1两端的电压。
初三物理电压 电阻测试卷有答案(各地真题)
初三物理电压电阻测试卷有答案一、选择题（共18道总分36分）1、如图所示，灯泡L1比L2亮，电压表V2示数为6V，下列说法正确的是（）A．V1示数为6V B．V1示数大于6V C．V示数小于6V D．V示数大于6V2、将图12的变阻器接入电路中，当滑片向左移动时，要使电阻减少，下列哪种接法正确［］A．a和b B．a和c C．c和d D．b和d3、小明用如图7所示的器材研究"影响电阻大小的因素"。
a,b为长度一样的镍铬合金丝，b比a的横截面积大。
关于此实验，下列说法正确的是（）A.利用此装置能探究导体电阻的大小和横截面积、长度的关系B.利用此装置只能探究导体电阻大小和横截面积的关系C.小灯泡越亮，表示接入的合金丝电阻越大D.为了准确比较两条合金丝的电阻，可在电路中串联一个电压表4、小璇按照物理属性的不同将六种物品分成了甲、乙两组，其中甲组有铝条、铅笔芯、水银；乙组有玻璃、陶瓷片、干木棒，小璇这样分类所依据的物理属性是（）A．密度B．导电性C．硬度D．磁性5、如图所示，两盏相同的电灯在闭合开关后都能发光．过一会儿，两盏电灯突然都不亮了，且电压表和电流表的示数均变为零，此时电路发生的故障可能是A．电灯L1短路B．电灯L2短路C．电灯L1灯丝断了D．电灯L2灯丝断了6、LED灯是一种新型的高效节能光源，它的核心元件是发光二极管．制成这种发光二极管的主要材料是A．陶瓷材料B．金属材料C．半导体材料D．超导材料7、如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L1和L2两端的电压分别为（）A．4.8V，1.2V B．6V，1.2V C．1.2V，6V D．1.2V，4.8V8、在"探究影响导体电阻大小的因素"的活动中，小刚发现实验器材中金属丝只有一根，其它器材足够，那么下面的一些探究活动他不可能完成的是A、探究导体电阻与材料的关系；B、探究导体电阻与长度的关系；C、探究导体电阻与横截面积的关系；D、探究导体电阻与温度的关系。
