FLUENT创建周期性边界条件方法
6章 fluent边界条件
第六章边界条件6.1定义边界条件概述边界条件包括流动变量和热变量在边界处的值。
它是FLUENT分析得很关键的一部分，设定边界条件必须小心谨慎。
边界条件的分类：进出口边界条件：压力、速度、质量进口、进风口、进气扇、压力出口、压力远场边界条件、质量出口、通风口、排气扇；壁面、repeating, and pole boundaries:壁面，对称，周期，轴；内部单元区域：流体、固体(多孔是一种流动区域类型) ；内部表面边界：风扇、散热器、多孔跳跃、壁面、内部。
(内部表面边界条件定义在单元表面，这意味着它们没有有限厚度，并提供了流场性质的每一步的变化。
这些边界条件用来补充描述排气扇、细孔薄膜以及散热器的物理模型。
内部表面区域的内部类型不需要你输入任何东西。
)下面一节将详细介绍上面所叙述边界条件，并详细介绍了它们的设定方法以及设定的具体合适条件。
周期性边界条件在本章中介绍，模拟完全发展的周期性流动将在周期性流动和热传导一章中介绍。
使用边界条件面板边界条件(Figure 1)对于特定边界允许你改变边界条件区域类型，并且打开其他的面板以设定每一区域的边界条件参数菜单：Define/Boundary Conditions...Figure 1: 边界条件面板改变边界区域类型设定任何边界条件之前，必须检查所有边界区域的区域类型，如有必要就作适当的修改。
比方说：如果你的网格是压力入口，但是你想要使用速度入口，你就要把压力入口改为速度入口之后再设定。
改变类型的步骤如下：:1.在区域下拉列表中选定所要修改的区域2.在类型列表中选择正确的区域类型3.当问题提示菜单出现时，点击确认确认改变之后，区域类型将会改变，名字也将自动改变(如果初始名字时缺省的请参阅边界条件区域名字一节),设定区域边界条件的面板也将自动打开。
！注意：这个方法不能用于改变周期性类型，因为该边界类型已经存在了附加限制。
创建边界条件一节解释了如何创建和分开周期性区域。

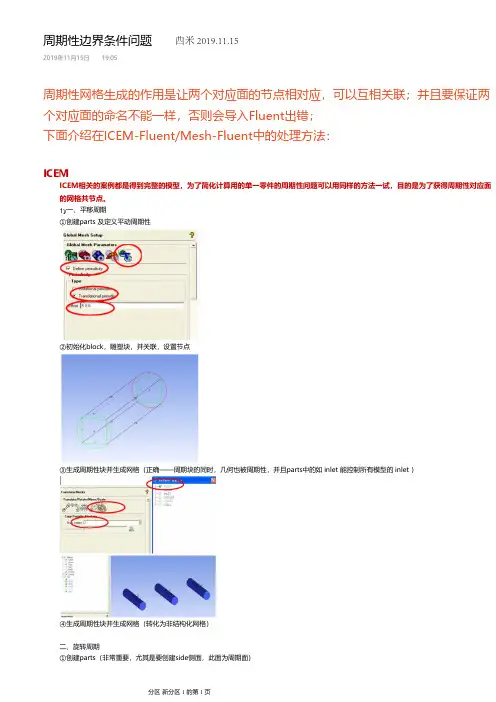

ICEM-Mesh-Fluent周期性边界条件问题
周期性网格生成的作用是让两个对应面的节点相对应，可以互相关联；并且要保证两个对应面的命名不能一样，否则会导入Fluent 出错；下面介绍在ICEM-Fluent/Mesh-Fluent 中的处理方法：ICEM 相关的案例都是得到完整的模型，为了简化计算用的单一零件的周期性问题可以用同样的方法一试，目的是为了获得周期性对应面的网格共节点。
1y 一、平移周期①创建parts 及定义平动周期性②初始化block，雕塑块，并关联，设置节点③生成周期性块并生成网格（正确——周期块的同时，几何也被周期性，并且parts中的如inlet 能控制所有模型的inle t）④生成周期性块并生成网格（转化为非结构化网格）二、旋转周期①创建parts（非常重要，尤其是要创建side侧面，此面为周期面）ICEM周期性边界条件问题2019年11月15日19:05西米 2019.11.15①创建parts（非常重要，尤其是要创建side侧面，此面为周期面）②定义旋转周期性——轴上一点、轴、旋转的角度③初始化Block④设置块周期性顶点对应关系（两个顶点的对应一定如图都要从左到右或从右到左）⑤关联并设置节点⑥周期性旋转块⑦删掉side的parts（不删掉会形成wall 边界条件）或者在fluent 中设置为interior，生成并转化网格Mesh在CFD 计算中，周期边界应用非常广泛。
MESH 模块作为ANSYS W ORKBENCH中的御用网格生成模块，如何利用MESH 模块构建周期网格，就显得非常重要。
周期网格分为两类：旋转周期及平移周期。
在ANSYS MESH模块中，利用坐标系来区分这两类网格类型。
周期网格区域要求周期面上网格节点一一对应，在ANSYS MESH模块中，可以很方便的通过SYMMETRY 功能模块中的PERIODIC REGION 功能达到这一目标。
本例描述了如何在ANSYS MESH 模块中创建周期网格的步骤，在WORKBENCH中的项目结构如图1所示。
fluent教程_边界条件
第四章，边界条件
概述
• 进口与出口边界 – 速度
• 速度及其分布 • 湍流参数
– 压力边界条件 and others... • 壁面, 对称, 周期性和轴Axis边界 • 内部区域
Outflow 边界条件不能使用场合
• Outflow 边界不能用于: – 可压缩流动. – Pressure Inlet 边界条件 : – 变密度的非定常流动.
• 不适合的物理问题: – 回流区
– 流动方向有明显压力梯 度
– 下游影响上游流动
outflow condition ill-posed
其它 Inlet/Outlet 边界条件
• Mass Flow Inlet – 用于可压缩流动给定进口质量流量. – 对于不可压缩流动，无需给定.
• Pressure Far Field – 材料选择为理想气体时，才会有该选项. – 用于给定自由流的可压缩流动状态，给定自由流的马赫数和静压，静 温等。
– Boundary data are assigned to face zones.
orifice
(interior)
orifice_plate and orifice_plate-shadow
outlet
wall inlet
fluid
Example: Face and Cell zones associated with Pipe Flow through orifice plate
压力出口边界 (2)
Fluent-第7章--边界条件
假定除了压力之外的所有流动变量正法 向梯度为零。模拟的流动出口的流速和 压力未知。适合于出口完全发展。不适 合于可压流计算。 模拟具有指定的损失系数，流动方向以 及周围（入口）环境总压和总温的进风口。 模拟外部进气扇，它具有指定的压力跳跃， 流动方向以及周围（进口）总压和总温。 模拟通风口，它具有指定的损失系数以及周 围环境（排放处）的静压和静温。 模拟外部排气扇，它具有指定的压力跳跃以 及周围环境（排放处）的静压。
压力出口
流动出口的静压（在回流中还包括
其它的标量）。
当出现回流时，使用压力出口边界条件来代替质量出 口 条件常常有更好的收敛速度。
压力远场
模拟无穷远处的自由可压流动，该流
动的自由流马赫数以及静态条件已经
指定了。这一边界类型只用于可压
流。
精选课件
7
边界条件定义
质量出口
进风口 进气扇边界 通风口 排气扇边界
在菜单Define Materials…中选择incompressibleideal-gas 。
将操作压力（ Operating Pressure）设为问题中压力 的平均值。
精选课件
20
Pressure Inlet (1)
参数确定:
Total Gauge Pressure 驱使流体运动的能量.
边界条件的设定
精选课件
1
边界条件——Why and What
为了获得物理问题（各种微分方程）的唯一解， 必须对计算域边界设定各种参数值.
如各种通量（热通量、质量通量）、运动状况等.
边界条件内容:
定义边界条件的位置信息 (如进口、固体壁面、对称位 置面)
确定边界上的各种参数信息
边界条件的具体内容和计算中采用的物理模型、 边界条件的类型密切相关.
GAMBIT,FLUENT周期性边界条件处理及其后处理方法
CAE联盟论坛精品讲座系列GAMBIT,FLUENT周期性边界条件处理及其后处理方法主讲人：chongdaql CAE联盟论坛版主在旋转机械中，周期性边界条件用的比较多，但是有很多人不能很好地掌握，作为初学者，和大家交流一下周期性边界条件应用的一些处理方法。
方法一：GAMBIT中设置周期性边界条件。
1.创建单流道模型。
2.link两条周期性边界。
如果要对周期边界先进行网格的划分，最好是先划分然后进行LINK。
3.网格的划分（这里是很粗糙的划分了一下）。
4.对周期性边界进行边界条件设置。
5.导出即可。
这种方法就不用在FLUENT中进行设定了。
方法二：步骤1-3同法一1-3.4.把周期性边界的边界条件分别设置成wall。
5.在FLUENT中的文本输入（TUI）中输入下图所示内容。
即：grid/modify-zones/make-periodic...这样就完成了设定。
周期性边界模型的后处理。
1.计算结束之后。
2.fluent中Display>Views3.处理结果。
财务管理工作总结[财务管理工作总结]2009年上半年，我们驻厂财会组在公司计财部的正确领导下，在厂各部门的大力配合下，全组人员尽“参与、监督、服务”职能，以实现企业生产经营目标为核心，以成本管理为重点，全面落实预算管理，加强会计基础工作，充分发挥财务管理在企业管理中的核心作用，较好地完成了各项工作任务，财务管理水平有了大幅度的提高，财务管理工作总结。
现将二00九年上半年财务工作开展情况汇报如下：一、主要指标完成情况：1、产量90万吨，实现利润1000万元（按外销口径）2、工序成本降低任务：上半年工序成本累计超支1120万元，（受产量影响）。
二、开展以下几方面工作：1、加强思想政治学习，用学习指导工作2009年是转变之年，财务的工作重心由核算向管理转变，全面参与生产经营决策。
对财会组来说，工作重心从确认、核算、报表向预测、控制、分析等管理职能转变，我们就要不断的加强政治学习，用学习指导工作，因此我们组织全组认真学习“十七大”、学习2009年马总的《财务报告》，在学习实践科学发展观活动中，反思过去，制定了2009年工作目标，使我们工作明确了方向，心里也就有了底，干起活来也就随心应手。
(整理)周期性边界条件.

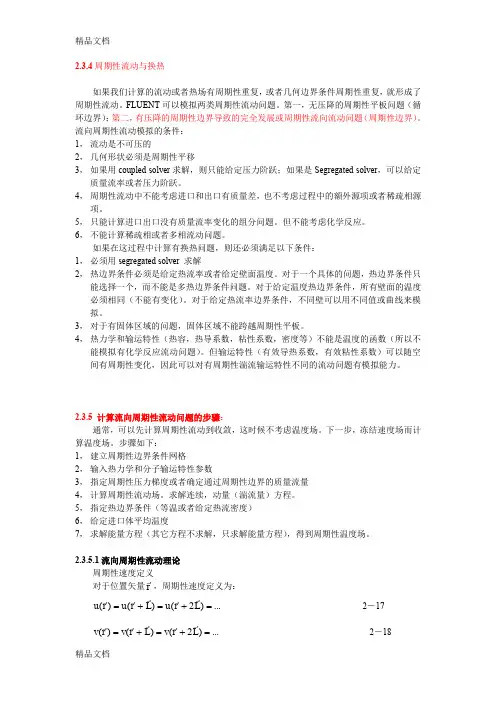

2.3.4周期性流动与换热如果我们计算的流动或者热场有周期性重复，或者几何边界条件周期性重复，就形成了周期性流动。
