软基处理技术交底(新编版)
软基处理技术交底(新编版)
Establish a safety production responsibility system. Implement specific work safety divisions, clearly distinguish rewards and punishments, and assign responsibilities to individuals.
( 安全管理 )
单位：______________________
姓名：______________________
日期：______________________
编号：AQ-SN-0233
软基处理技术交底(新编版)
一、工程概况
锡张高速桑宝公路TJ-2合同段如有属于软土路基地段，系淤积或地表水长期浸泡形成，须进行专项处理，以达到规定路基压实度。
根据施工设计图选定本段软基处理方法为：软基范围地面下挖1.5
米清除淤泥后，换填开山石，分层碾压夯实。
二、软基处理施工方案
总体施工方案：排水、清淤、换填开山石
1、平面放样与高程测量：进行处理之前先核对施工设计图或变更设计图和软基处理方案，计算平面放样数据，到现场放样标定软基处理范围界限，并测量原始地面高程，进行现场开挖范围和开挖深度交底。
2、排水：该段软基处理之前，先在软基范围外挖好排水沟或集
水坑，便于软基挖出淤泥后排走地下水，使换填石方不受地下水浸泡软化。
由于此段软土路基处地势低洼段，排水困难。
因此临时排水系统可沿处理区域周围机械开挖排水沟，在下游开挖集水坑与排水沟连通，使处理区地下水沿周围沟渠排入集水坑，坑内积水及时用水泵抽排到永久排水系统。
3、清淤：软基处理范围进行排水处理后，可开始清除淤工作。
采用中小型挖掘机配合8T康明斯自卸汽车运到本段附近弃土场弃土。
4、换填石方：按软土路基范围清除淤泥后，选取挖方料中的大块石方填筑软基挖淤段，换填石方由临近的挖方段中选取硬度、透水性良好的挖方料。
填料摊铺后进行强压强夯实，达到规定压实标准后在实施上层土石混填。
三、质量控制要点
1、软基施工前排水系统必须先完善，防止积水对换填石方浸泡软化。
2、用于换填的石方，块径不不应小于0.3米。
3、换填石方从路堤中部开始，用重型夯滚或载重汽车反复碾压，反复抛填，直至达到要求，再铺设反滤层，才能填土。
4、下卧岩层层面有明显的横向坡度时，填压实应从高的一侧向低侧扩展，并在低的一侧多填，以求稳定。
5、换填石方选取挖方料中块径大强度高的石料作填。
四、安全环保措施
1、坚持岗前安全培训
为保证机械施工安全，定期对机械操作人员做岗前安全培训，针对本项目施工内容讲读所涉及机械的安全操作规程。
2、配足现场管理人员
根据本工程规模，现场设两名现场施工管理人员，组织协调施工，监督管理现场施工安全、环境保护。
3、隔离施工操作区域
为防止以外和避免施工灰尘、废气、废水污染周围环境。
软基换填施工期间，施工场地和临时通行便道之间打设木桩，使用安全防护网隔挡。
4、现场安设安全警示标牌
根据本通道施工场地所处位置，拟设置以下标牌：无关人员严禁进入施工现场牌、前方施工请饶行牌、有电危险牌。
5、严格爆炸物品领用制度
若施工中遇坚硬岩石，机械无法开挖，则进行松动爆破。
爆破物品须专人管理，实施爆破期间，现场管理人员注意警告，200米范围内不得有人。
七、环保及文明施工
1、环保措施
1）保证施工方案同时要具备环保防范措施，以保护现场环境，避免由于施工方法不当引起对环境的污染和破坏。
2）在施工中,严格遵守国家、四川省、内江市环境保护的有关规定，采取有效的措施预防消除任何因施工造的环境污染。
3）尽量不破坏原有植被，不随意砍伐树木，并在其周围植草或植树绿化，创建美好环境。
4）按指定地点弃土，保证弃土堆的自身稳定，防止弃土对农田、
水利、河道的污染，并采取有利于复耕的措施。
5）做好生产、生活区的卫生工作，保持工地清洁，定时打扫，垃圾定点存放，定期运到环保部门指定的位置。
2、文明施工
(1)材料堆放整齐，不同规格的材料分开堆放，界限清楚。
(2)施工机械放置合理、有序。
(3)施工区同生活区须隔离。
划分责任区，分片包干到个人。
(4)及时清理现场内的杂物，不得乱堆乱放，不得随地便溺。
XXX图文设计
本文档文字均可以自由修改。
软基处理施工方案技术交底
施工工艺及方法
排水板施工流程图
PART 02 施工工艺及方法
5、
排
型号：排水板采用原生料B型板，其规格、质量及排水
PART 02
2、 找 平 层 施 工
施工工艺及方法
土方直接运至现场的拟建临时道路处，用挖掘机 正推修建，直至临时道路修建完成。后期，将购置的素 土通过临时道路，将各道路覆盖范围依次用挖掘机倒运 至指定位置，用推土机推平至找平层标高。
项目
允许偏差（mm）
检验数量
顶标高
+30/-20
±h/10（h为砂层厚
项目
允许偏差（mm）
检验数量
单元测点
检验方法
顶标高
+30/-20
每100m2一处
1
厚度
±h/10（h为砂层厚度 ）
每100m2一处
1
砂垫层施工检验标准
用水准仪测量 用水准仪测量
PART 02
4、 砂 垫 层 施 工
施工工艺及方法
PART 02
4、 砂 垫 层 施 工
施工工艺及方法
PART 02
施工工艺及方法
成本分析（铺设土工膜） 1、区内临时路总长2000m，路宽6m，铺设土工膜 暂时按照10m宽考虑，需要铺设土工膜20000平米。 2、土工膜价格：20000X3.7=74000元
人工：4X150X15天=9000元 合计：83000元
PART 02
2、 找 平 层 施 工
施工工艺及方法
PART 02
2、 找 平 层 施 工
施工工艺及方法
临时路修筑方法 1、首先在原地面铺设一层土工膜（一布一膜，暂定6m宽，可加 宽至10m），与下部软基隔离，保证道路整体强度，避免出现沙 眼 2、由挖机填筑干土及灰土修筑 3、填土宽度6m，厚度1.5-2.0m，视承载力情况适当调整
软基处治施工技术交底
******高速公路*****合同段软基处治施工技术交底项目四队二工区2008年11月*****高速公路*****合同段项目四队二工区内软弱地基处治主要有碎石桩处治、塑料排水板处治及换填处治（片石排水沟+换填砂砾石）三种措施。
一、碎石桩处治1、碎石桩处治的主要目的及原理碎石桩处治地基的主要目的是提高地基土承载力、减少变形和增强抗液化性。
碎石桩加固地基抗液化的机理主要有三个方面：（1）挤密作用在成桩过程中桩管对周围砂层产生很大的横向挤压力，桩管体积的碎石挤向桩管周围的砂层，使桩管周围的砂层孔隙比减小、密实度增大。
（2）排水降压作用碎石桩加固砂土时，桩孔内充填碎石（卵石、砾石）和粗砂等反滤性好的粗颗粒料，在地基中形成渗透性能良好的人工竖向排水降压通道，可有效地消散和防止超孔隙水压力的增高，防止砂土产生液化，并可加快地基的排水固结。
（3）砂基预震效应碎石桩在成孔及成桩时，振动锤的强烈振动，使填入料和地基土在挤密的同时获得强烈的预震，对砂土增强抗液化能力是极为有利的。
复合土层起垫层作用，垫层将荷载扩散使应力分布趋于均匀，从而提高地基整体的承载力，减少沉降量。
2、碎石桩处治的施工方法（1）准备工作1）清理平整场地，清除高空及地面障碍物。
2）测量放线，放出软基处治边线。
3）铺设50cm砂砾石垫层。
4）准备碎石，待使用的碎石粒径为2～5cm，含泥量不大于3%，且不得含泥块。
（2）碎石桩施工碎石桩施工采用振动沉管法施工，采用振动锤振动沉管成孔。
为避免缩颈或断桩，必须控制每米桩长投石量，实际每米桩身投石量不得小于计算投石量的1.15倍，按式(1)计算。
q=（πd2k）/4 (1)q—计算每米桩长投石量（m3/m）d—设计桩径（m）k—挤密系数，取1.2～1.3,本段取1.25。
最小每米碎石灌注量=3.14×0.50×1.25/4×1.15=0.282m3，施工顺序按由一侧向另一侧逐排推进的顺序进行。
软基处理技术交底
3．采用低噪声的机械设备，尽量避免在夜间、清晨、中午休息时间施工。
4．对施工便道进行日常养护，洒水保湿抑制灰尘；必要时在施工现场的出人口、施工便道与社会道路的交叉路口，铺设一层碎石或草袋等截留泥尘，或设清洁池清洗车辆轮胎。对现场的存土堆、裸露的地表采用防尘网覆盖、喷洒抑尘剂或进行临时绿化处理。
2、施工测量
专业测量人员根据建设单位提供的设计图纸和导线网，准确地测放灰土桩顶面中线（放样频率为10米一个横断面），并计算放样出灰土施工边线（设计宽度+0.3m）。施工现场使用石灰标出10m*10m的方格网。

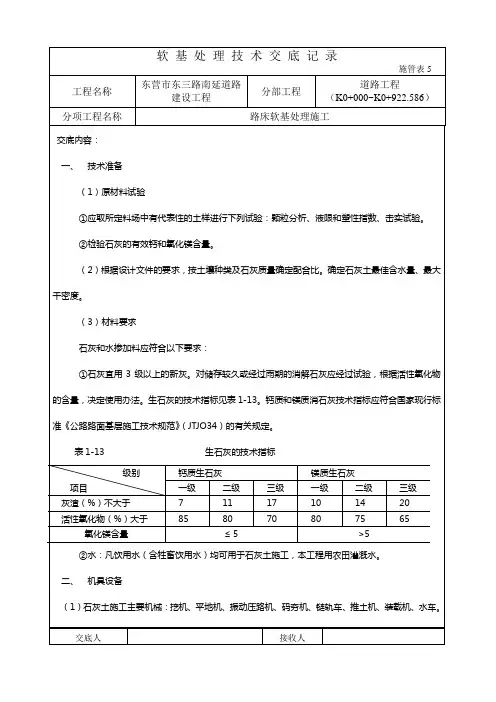

2、备料
石灰必须达到Ⅲ级以上的技术指标，尽量缩短石灰的存放时间，石灰在野外堆放时间较长时，应妥善覆盖保管，不应遭日晒雨淋。石灰采用未经过消解的生石灰。
表1-13生石灰的技术指标
级别
项目
钙质生石灰
镁质生石灰
一级
二级
三级
一级
二级
三级
灰渣（%）不大于
7
11
17
10
14
20
活性氧化物（%）大于
85
80
70
80
75
65
氧化镁含量
≤5
>5
②水：凡饮用水（含牲畜饮用水）均可用于石灰土施工，本工程用农田灌溉水。
二、机具设备
（1）石灰土施工主要机械：挖机、平地机、振动压路机、码夯机、链轨车、推土机、装载机、水车。
1石灰土施工时，为保证质量和进度应该选用优质的石灰和粘土。
2在石灰土路拌法施工工序中，平整和碾压是决定进度和质量的关键工序，故施工前一定要做好技术交底，并使用技术熟练的工人操作机械。
软基处理安全技术交底(最新版)
( 安全管理 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改软基处理安全技术交底(最新版)Safety management is an important part of enterprise production management. It promotes the progress of enterprise work and promotes economic efficiency.软基处理安全技术交底(最新版)1、软基处理施工时，必须事先在填筑场地、取土场地周围及运土沿线设立安全警示牌和相关安全警示标志2、施工中，各种机械及汽车必须按操作规程进行操作，严禁无证人员操作机械及野蛮操作机械，以保证安全施工。
操作人员工作中不得擅离岗位，不得将机械交给无本机种操作证的人员操作。
3、机械在危险地段施工时，必须设明显的安全警告标志，并应设专人站在能看清的地方指挥。
驾驶人员只能接受指挥人员发出的规定信号。
4、当工作场地发生交通堵塞，地面出现陷车（机），机械运行道路发生打滑，防护设施毁坏失效，或工作面不足以保证安全作业时，应暂停施工，待恢复正常后方可继续施工。
5、挖掘机发动机启动后，铲斗内、臂杆、履带和机棚上严禁站人；挖掘作业前应检视上空有无电线，防止触电和刮断电线。
挖掘机取土过程中，如果土体挖成悬空状态而无法自然落下时，则需用人工处理，严禁用铲斗将悬空土方砸下。
人工挖掘时，必须保证足够的安全距离，必须自上而下顺序放坡进行，严禁采用挖空底角的操作方法。
6、自卸汽车发动机启动后应检查起翻装置，确保良好；严禁在驾驶室外进行操作，翻斗内严禁载人；卸料起斗时，应检视上空有无电线，防止触电和刮断电线。
7、压路机作业必须在压路机前后、左右无障碍物和人员时才能启动。
软基处理安全技术交底
14、每次工作完毕，对喷射机及其配套设备及时进行一次检查保养。切断所有电源；保管好管道及喷嘴。
同意交底
人签字
3、严格执行操作规程，不得违章指挥和违章作业，对“三违”现象有权禁止。
4、现场用电不准乱搭乱接，电源线不准在地面拖拉，线路必须架空，夜间临时照明电线及灯具一样高度不低于2.5M。
5、特种作业人员必须持有效证件上岗作业，指电工。
6、钻前钻中钻应保持钻台的平稳，防止重心偏移，发生倾覆事故。
软基处理安全技术交底
安全交底表
编号：
工程名称
软基处理
打算工期
工 程
负 责
施工负责人
开工日期
技术负责人
交底日期
交底地点
交底人
交底
内容
交底内容：软基处理安全技术交底
安全目标：水泥搅拌桩施工过程中无人员、设备安全事故。
1、正确使用劳保用品：安全帽的配戴要符合要求、穿好防滑胶鞋。
2、正确使用工具和设备，并能进行自检。
8、滑移钻台时，应防止挤压电缆、供浆管道的事故发生。
9、作业前，检查桩机及所有配套设备的润滑情形，运转情形，各设备之间的联接情形，对各设备进行一次日常保养。
10、接通电源后，应第一空运转，观看电动机的转向是否合乎要求。
11、发生堵管时，应先停止喂料。
12、运转中不得用手或木棒等伸进搅拌筒内或在筒口清理泥浆。

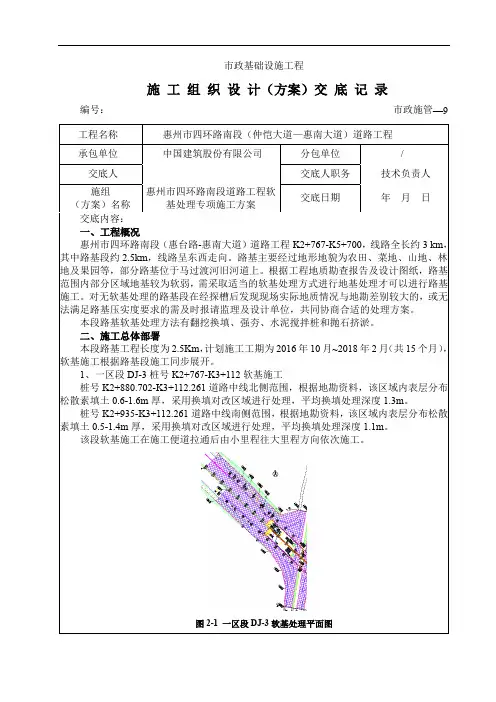

软基处理专项施工方案技术交底 - 一级(修改版)
市政基础设施工程施工组织设计（方案）交底记录编号：市政施管—9交底内容：一、工程概况惠州市四环路南段（惠台路-惠南大道）道路工程K2+767-K5+700，线路全长约3 km，其中路基段约2.5km，线路呈东西走向。
路基主要经过地形地貌为农田、菜地、山地、林地及果园等，部分路基位于马过渡河旧河道上。
根据工程地质勘查报告及设计图纸，路基范围内部分区域地基较为软弱，需采取适当的软基处理方式进行地基处理才可以进行路基施工。
对无软基处理的路基段在经探槽后发现现场实际地质情况与地勘差别较大的，或无法满足路基压实度要求的需及时报请监理及设计单位，共同协商合适的处理方案。
本段路基软基处理方法有翻挖换填、强夯、水泥搅拌桩和抛石挤淤。
二、施工总体部署本段路基工程长度为2.5Km，计划施工工期为2016年10月~2018年2月（共15个月），软基施工根据路基段施工同步展开。
1、一区段DJ-3桩号K2+767-K3+112软基施工桩号K2+880.702-K3+112.261道路中线北侧范围，根据地勘资料，该区域内表层分布松散素填土0.6-1.6m厚，采用换填对改区域进行处理，平均换填处理深度1.3m。
桩号K2+935-K3+112.261道路中线南侧范围，根据地勘资料，该区域内表层分布松散素填土0.5-1.4m厚，采用换填对改区域进行处理，平均换填处理深度1.1m。
该段软基施工在施工便道拉通后由小里程往大里程方向依次施工。
图2-1 一区段DJ-3软基处理平面图2、二区段DJ-4、DJ-5、DJ-6里程桩号K3+112-K3+807软基施工1）DJ-4该部分软基处理地段位于桩号K3+123.950~K3+406.945范围内场地内以松散填土、粉土及马过渡河道为主。
对于松散填土及粉土段拟采用翻挖换填。
其中：K3+123.950~K3+406.945道路中线北侧翻挖换填面积为8503.15m2，平均处理深度1.5m。
K3+277.761~K3+340道路中线南侧翻挖换填面积为3122.2m2，平均处理深度2.8m。
软基处理技术交底
软基处理技术交底一、软基处理技术要求本线设计的软基加固处理措施主要有：换填法、褥垫层法、双向搅拌桩、搅拌桩、CFG桩等复合地基。
1、换填法（1）软弱土地基挖除换填土应根据土质情况和换土深度，将设计范围内淤泥、软弱土层全部或分段清除，整平底部，再比照路堤相应部位规定的填料、压实标准和填筑工艺进行回填。
（2）当底部起伏较大，可设置台阶或缓坡，并按先深后浅的顺序进行换填施工。
（3）换填区域采用机械开挖时，应避免坑底土层受扰动，留有30～50cm 厚的人工清理层。
2、褥垫层（1）施工前应做现场压实工艺性试验，获得褥垫层填料工艺参数，确定满足路基褥垫层压实要求的最佳压实厚度、松铺系数、碾压遍数、碾压速度、碾压组合方式、碾压最优施工含水率和检测验收手段和指标等工艺参数。
（2）垫层用砂、碎石进场时应进行验收，并对其杂质含量、粒径级配进行检验。
砂垫层铺设宽度及厚度应符合设计要求。
碎石垫层应采用级配良好且未风化的砾石或碎石，其最大粒径不得大于50mm含泥量不大于5%，且不含草根、垃圾等杂质。
（3）垫层基底应平整、碾压，无植物根系、浮土，平整度、排水坡符合设计要求。
（4）垫层的施工办法、分层铺填厚度、每层压实遍数等宜通过工艺试验确定。
一般情况下，垫层的分层铺填厚度可取200～300mm。
（5）褥垫层的检测指标和压实标准可按孔隙率n≤28％，压实度k≥0.92，Evd≥40MPa 控制。
3、土工格栅（1）用于路堤基底的土工格栅，严格按设计要求的材料、型号、技术指标等施工，不得随意改变或降低设计标准和要求；材料进场时应按规定的批次进行质量抽样检验。
材料运至工地后，应分批堆放在料棚（库）内，防止日晒雨淋，并保持材料棚通风干燥。
（2）土工格栅纵轴向沿主要受力方向铺设，受力方向的连接强度不应低于设计允许抗拉强度，纵向搭接15-20cm，横向10cm，搭接处用塑料带绑扎，并在铺设的格栅上每隔1.5-2m用U型钉固定于下承面，铺设的土工格栅应及时回填土料，铺设的土工格栅层数视技术要求。
软基处理安全技术交底
软基处理安全技术交底1．处理方案（1）对直接出露地表的薄层软土（小于3m），采用清淤换填方法进行处理。
（2）路基采用袋装砂井进行处理；对桥涵构造物处，根据软土埋深及计算沉降量大小分别采用砂桩，预应力管桩。
（3）对于存在下伏倾斜软土层影路堤稳定性的路段，根据稳定性计算，采用预应力管桩加固地基，避免路堤失稳滑移现象的发生。
（4）在工期允许的情况下，尽可能采用超载预压措施，以加快施工期沉降、减少工后沉降、消除不均匀沉降、检验路基稳定性、减少养护费用、提高社会和经济效益。
（5）对于硬壳层大于10m的软土路段，采取预压方式处理，不对下浮软基进行深层处理。
（6）固结排水方法处理时打设深度为25m，可以打穿软土路段时应打穿软土层进入下浮硬土层。
（7）采取复合地基处理方式时，桩体应打穿软土层，桩体进入下浮层0.5m。
2．软基处理施工2.1.清淤换填应将淤泥质粘土层全部清除后，方可进行回填，换填深度及换填范围，按设计结合现场地质条件进行确定回填料优质，换填料可采用碎石土、砂砾等透水性材料，换填土层应分层填筑，并在碎石土层面上铺设一层土工布。
先用石屑填塞垫平，用重型机械压实，然后在其上铺设土工布，再进行填石填土。
2.1.1砂垫层预压2.1.1、砂垫层：采用透水性好、洁净、级配良好的中、粗砂含泥量<3％，渗透系数 > 5×10-3cm /s，并将其中植物、杂物除尽。
砂垫层摊铺厚度50cm。
垫层两端采用透水土工布包裹。
2.1.2.土工格栅：土工格栅采用单向聚合土工格栅。
设计采用土工格栅抗拉强度≥40KN，纵、横向伸长率<10％。
每批土工格栅运抵工地后应进行外观检查和质量验收，外观和强度应满足设计及规范相关要求。
2.1.3、土工格栅施工要点：本次设计为提高路基稳定性，软基路段铺设双层土工格栅，其旅工顺序为：整平原地面→铺设砂垫层底部土工格栅→摊铺25cm厚下层砂垫层→将底部土工格栅反折→摊铺25cm厚上层砂垫层→铺设砂垫层顶部土工格栅，土工格栅铺设时应沿路基纵向摊铺(主受力方向为路基横向)，土工格栅应摊铺平整、张紧，不得出现松弛现象，并用插钉固定→横向搭接，搭接长度不小于10cm，并每隔10cm 绑扎一次→土工格栅摊铺完成后，应及时填土碾压，首先在土工格栅两侧填土，将土工格栅固定，再向中间推进，碾压的顺序是先两侧后中间，严禁车辆直接与土工格栅接触。
软基处理施工技术交底
2、施工方法
（1）施工放线
首先使用全站仪放出中桩和边桩，再测量其高程放出路堤坡脚线，根据各段软基所对应审核确定的图纸放出边缘线，然后用白石灰洒出边线作为施工过程控制。
（2）开挖临时排水沟
先在软基处理的范围外挖好横向及纵向排水沟或集水坑并与永久排水系统相连接，便于软基挖淤后排走地下水使换填材料不受地下水渗泡软化。
2、工艺控制：根据试验段的数据控制碾压速度遍数。
3、测量控制：两次碾压的下沉值不小于2mm，检验频率按6处/2000㎡。
四、安全注意事项
1、实行逐级安全技术交底制，由总监办组织有关人员对工程项目或专项进行书面详细安全技术交底，
2、加强施工现场安全教育
（1）针对工程特点，对所有从事管理和生产的人员进行全面的安全教育，重点对兼职安全员、领工员、班组长、从事场内机动车辆以及新工上岗、工人变岗和改变工艺等进行培训教育。对从事施工管理和生产的人员，未经安全教育不准上岗；新工人(含民工、临时工)未进行三级教育的不准上岗；变换工种或采用新技术、新工艺、新设备、新材料没有进行培训不准上岗。
（3）清除淤泥
排水完成后，采用挖掘机配合自卸汽车将淤泥清除，并运至指定的弃土场集中堆放，并采用简易临时防护，以做后期生态防护之用。开挖过程如果地面横坡陡于1:5时，必须挖成宽度不小于2m，向内倾斜4%的台阶。清淤深度至设计深度后，用轻型触探仪检测其底地基承载力，若局部不满足设计要求必须进行处理，检验合格后方可填筑。
交底人：
日期：年月日
被交底人：
日期：年月日
软基处理
工程名称
分部工程
施工单位
分项工程
交底内容：
一、施工流程
软土地基处理技术交底
软土地基处理技术交底施工单位：工程名称分部分项工程工种（一）软土地基施工工艺流程图1 软土地基处理工序流程图（二）施工规定1、表层处理法（1）挖砂沟堆载预压1）本工法适用于软土存在硬壳层、软土底部埋深普遍不超过3m、填高不大于6m的路段。
2）砂垫层及砂沟采用无杂物中、粗砂，其含泥量不大于3%，细度模数不小于2.7。
3）砂垫层应设置至坡脚外50～100cm ，两侧用30cm厚的粘土封层，坡脚位置处的泄水管入水口设置土工布包裹碎石反滤层。
4）施工宜采用先横向砂沟、后纵向砂沟，逐段开挖、逐段填筑的原则。
5）砂垫层及基底的压实度按不小于90%控制。
（2）砂垫层堆载预压1）本工法适用于软土直接裸露于地表且软土底部埋深普遍不超过3m、填高不大于6m的路段，或者软土底部埋深普遍不超过3m，但不适合换填处治的路段。
2）按设计要求，在清理的基底上铺筑符合要求的水稳定性材料，分层铺筑、压实。
并宽出路基边脚50～100cm ，两侧用30cm厚的粘土封层，坡脚位置处的泄水管入水口设置土工布包裹碎石反滤层。
3）砂垫层采用无杂质的中、粗砂，其含泥量不大于3%，细度模数不小于2.7。
施工中应避免砂受到污染，严重污染的应换料重填。
4）砂垫层及基底的压实度按不小于90%控制。
5）具体见图2砂垫层断面图和图3图砂垫层加土工布断面图。
（3）反压护道1）施工前应对原地面进行清理。
2）反压护道应与路堤同时填筑，如分开填筑时，必须在路堤达到临界高度前筑好。
施工工艺要求与路堤填筑要求基本相同。
3）反压复道方施工示意图见4。
图4 反压护道施工示意图（4）土工合成材料1）土工合成材料技术、质量指标应满足设计要求。
土工合成材料在存放以及铺设过程中应避免长时间曝晒或暴露。
与土工合成材料直接接触的填料中严禁含强酸性、强碱性物质。
2）土工合成材料施工应符合以下规定①下承层应平整，摊铺时应拉直、平顺，紧贴下承层，不得扭曲、折皱。
在斜坡上摊铺时，应保持一定松紧度。
