塔式起重机介绍
塔式起重机简介
5、按 升 高 方 式 分
5.2.2、 内爬式 塔机安装在建筑物内 部，支承在建筑物电梯井内 或某一开间内，依靠安装在 塔身底部的爬升机构，使整 机沿建筑物内通道上升。 内爬式塔机(见图112)主要应用于超高层建筑的 施工，塔身高度固定，塔机 重较轻，利用建筑物的楼 层进行爬升，在塔机起升卷 筒的容绳量内，其爬升高度 不受限制。但塔机全部重量 支承在建筑物上，建筑结构 需作局部加强，与建筑设计 联系比较密切。其爬升须与 施工进度协调。施工结束后， 需用特设的屋面起重机或辅 助起重设备将塔机解体卸至 地面。
四、塔机安装拆卸的安全注意事项：
1、对拆装人员的要求 1)、参加塔机装拆人员，必须经过专业培训 考核，持有效的操作证上岗。 2)、装拆人员应严格按照塔机的装拆方案和 操作规程中的有关规定、程序进行装拆。 3)、装拆作业人员应严格遵守施工现场安全 生产的有关制度，正确使用劳动保护用 品。
2、对塔机装拆的管理要求 1)、装拆塔机的施工企业，必须具备装拆 作业的资质、并安装拆塔机资质的等级进行 装拆相对应的塔机。 2)、施工企业必须建立塔机的装拆专业班 组并且配有起重工（装拆工）、电工、起重 指挥、塔机操纵司机和维修钳工等组成。 3)、进行塔机装拆，施工企业必须编制专 项的装拆施工方案的安全操作技术的书面和 口头交底，并履行签字手续。
6、夹轨器：轨道式起重机必须安装夹轨器， 保证非工作状态下起重机不能在轨道上移 动。 7、缓冲器：大车（小车）轨道末端需安装挡 架，缓冲器安装在挡架或起重机上，当起 重机与轨道末端挡架相撞击时，缓冲器必 须保证起重机能比较平稳的停车而不至于 产生猛烈的冲击。 8、挡板：在轨道上行驶的起重机，在台车架 上需安装排障挡板，挡板与轨道之间的间 隙不得大于5mm。 9、滑轮组：人手可触及的滑轮组，应设置保 护装置。
塔式起重机使用一般规定模版
塔式起重机使用一般规定模版一、塔式起重机概述塔式起重机是一种具有很高起重高度和较大起重能力的起重机。
它通常用于在建筑工地和工业领域进行重物的吊装和搬运。
塔式起重机由塔座、塔身、起重臂、起重钩、反重锤等部分组成，能够实现垂直和水平方向上的吊装操作。
二、塔式起重机使用规定模板1.操作前准备：（1）准备操作人员：必须由持证上岗的专业起重机操作员进行操作。
（2）检查设备状态：确保塔式起重机处于良好状态，各部件齐全，并进行必要的维护和检修。
（3）检查工作场地：确保工作区域平整、无障碍物，并且具备所需的工作空间。
2.操作过程：（1）设定信号指示：与信号人员沟通，确保能够准确地接收到操作指令。
（2）开启电源：打开塔座电源开关，并确保电源线路连接正常。
（3）起重臂操作：控制台上的操作杆用于控制起重臂的升降和回转等操作。
（4）起重钩操作：根据需要，使用控制台上的按钮控制起重钩的上升、下降和弯曲等操作。
（5）根据信号操作：根据信号指示，控制起重机的行驶、转向、停止和起重等操作。
（6）安全预防措施：在操作过程中，必须保持安全，防止超载和碰撞，并根据需要采取必要的防护措施，如安装防碰撞器等。
3.操作结束：（1）停止运行：在完成作业后，及时停止起重机的运行，并关闭电源开关。
（2）清理工作场地：清理工作现场，将起重机放置在指定停放位置，并清理起重机周围的物品和设备。
（3）检查设备状况：对起重机的各部件进行检查，确保设备处于正常状态，并及时进行必要的维护和修理。
（4）报告上级：向相关负责人报告工作进展和起重机的状态，以便及时处理异常情况和问题。
三、塔式起重机使用注意事项1.安全第一：在操作起重机时，必须始终注重安全，严格按照操作规程进行操作，并时刻关注周围环境和人员的安全。
2.严禁超载：起重机的吊装能力有限，使用前必须明确目标物的重量，并确保不超过起重机的最大承载能力。
3.合理设置起重高度：根据吊装物的高度和工作环境的要求，合理设置起重机的起重高度，并采取相应的安全措施。
塔式起重机基础知识
塔式起重机基础知识一、塔式起重机的型号、用途和分类塔式起重机是工业与民用建筑、桥梁工程和其他建设工程的重要施工机械之一。
用于起吊和运送各种预制构件、建筑材料和设备安装等工作。
它的起升高度和有效工作范围大，操作简便，工作效率高。
塔式起重机的类型很多，其共同特点是有一个垂直的塔身，在其上部装有起重臂，工作幅度可以变化，有较大的起吊高度和工作空间。
通常按下列方式分类：（1）按安装方式分为快速安装式和非快速安装式两种。
快速安装式是指可以整体拖运自行架设，起重力矩和起升高度都不大的塔机；非快速安装式是指不能整体拖运和不能自行架设，需要借助其他起重机械完成拆装的塔机，但这类塔机的起升高度、臂架长度和起重力矩均比快速架设式塔机大得多。
（2）按行走机构可分为固定式、移动式和自升式三种。
固定式是将起重机固定在地面或建筑物上，移动式有轨道式、轮胎式和履带式三种。
自升式有内爬式和外附式两种。
（3）按变幅方式分为起重臂的仰角变幅和水平臂的小车变幅。
（4）按回转机构的位置分为上回转和下回转两种。
目前应用最广泛的是上回转自升式塔机。
由于在建筑施工中连续浇注混凝土的需要，出现了配备布料装置的塔式起重机，一机多用，提高工效，降低作业成本。
塔式起重机的型号由类组、型式、特性、主参数及改型代号组成，如图6-18所示。
QTK25A为第一次改型250kN·m快装下回转塔式起重机；QTZ800为起重力矩8000kN·m上回转自升塔式起重机。
图6-18 塔式起重机的型号识别二、下回转塔式起重机下回转塔式起重机的吊臂铰接在塔身顶部，塔身、平衡重和所有工作机构均装在下部转台上，并与转台一起回转。
它重心低、稳定性好、塔身受力较好，能做到自行架设，整体拖运，起升高度小。
下面以QTA60型塔机为例说明其构造及工作原理。
QT60型塔式起重机是下回转轨道式塔机，额定起重力矩为600kN·m，最大起重量60kN，最大起升高度39～50m，工作幅度10～20m，适合10层楼以下高度建筑施工和设备安装工程。

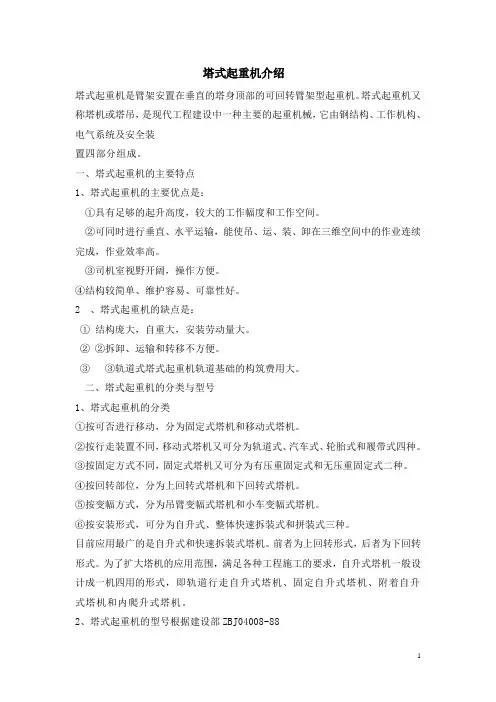

塔式起重机介绍
塔式起重机介绍塔式起重机是臂架安置在垂直的塔身顶部的可回转臂架型起重机。
塔式起重机又称塔机或塔吊，是现代工程建设中一种主要的起重机械，它由钢结构、工作机构、电气系统及安全装置四部分组成。
一、塔式起重机的主要特点1、塔式起重机的主要优点是：①具有足够的起升高度，较大的工作幅度和工作空间。
②可同时进行垂直、水平运输，能使吊、运、装、卸在三维空间中的作业连续完成，作业效率高。
③司机室视野开阔，操作方便。
④结构较简单、维护容易、可靠性好。
2 、塔式起重机的缺点是：①结构庞大，自重大，安装劳动量大。
②②拆卸、运输和转移不方便。
③③轨道式塔式起重机轨道基础的构筑费用大。
二、塔式起重机的分类与型号1、塔式起重机的分类①按可否进行移动，分为固定式塔机和移动式塔机。
②按行走装置不同，移动式塔机又可分为轨道式、汽车式、轮胎式和履带式四种。
③按固定方式不同，固定式塔机又可分为有压重固定式和无压重固定式二种。
④按回转部位，分为上回转式塔机和下回转式塔机。
⑤按变幅方式，分为吊臂变幅式塔机和小车变幅式塔机。
⑥按安装形式，可分为自升式、整体快速拆装式和拼装式三种。
目前应用最广的是自升式和快速拆装式塔机。
前者为上回转形式，后者为下回转形式。
为了扩大塔机的应用范围，满足各种工程施工的要求，自升式塔机一般设计成一机四用的形式，即轨道行走自升式塔机、固定自升式塔机、附着自升式塔机和内爬升式塔机。
2、塔式起重机的型号根据建设部ZBJ04008-88《建筑机械与设备产品型号编制方法》的规定，塔式起重机的型号组成如下：QTZ 80HQTZ------组、型、特性代号80------最大起重力矩（吨·米）H------更新、变型代号其中更新、变型代号用汉语拼音字母（大写印刷体）表示；主要参数代号用阿拉伯数字表示，它等于塔式起重机额定起重力矩（单位为kN·m）×10-1；组、型、特性代号含义如下：QT上回转式塔式起重机QTZ 上回转自升式塔式起重机QTA 下回转式塔式起重机QTK 快速安装式塔式起重机QTP 内爬升式塔式起重机QTG 固定式塔式起重机QTQ 汽车式塔式起重机QTL 轮胎式塔式起重机QTU 履带式塔式起重机另外，现在有的塔机厂家，根据国外标准，用塔机最大臂长（m）与臂端（最大幅度）处所能吊起的额定重量（KN）两个主参数来标记塔机的型号。

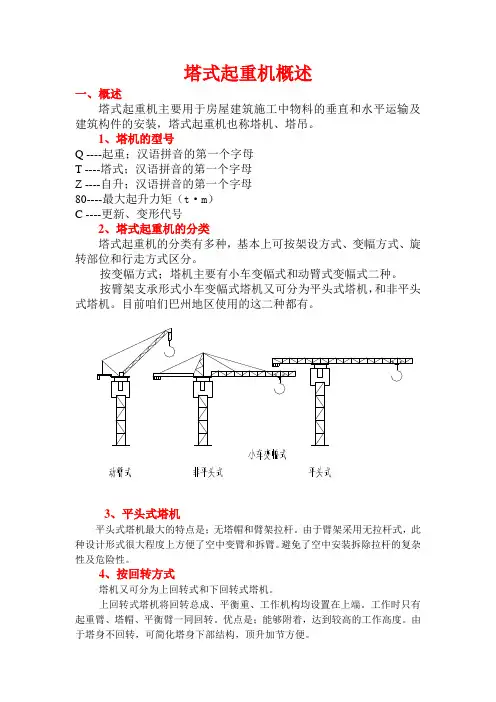

塔式起重机概述
（一）塔机的组成；由金属结构、工作机构、电气系统和安全装置等组成。
金属结构，由起重臂、平衡臂、塔帽、回转总成、顶升套架、塔身、底架和附着装置等。
工作机构；包括起升、行走、变幅、回转、液压顶升等。
电气系统；由驱动、控制等电气装置组成。
安全装置；包括起重量限止器、起重力矩限止器、起升高度限位器、幅度限位器、回转限位器、小车断绳保护装置、钢丝绳防脱装置、报警装置、风速仪等。
塔式起重机的优点；
1、工作高度高，有效起升高度大，特别有利于分层、分段安装作业，能满足建筑物垂直运输的全高度。
2、塔式起重机的起重臂较长，其水平覆盖面广（工作幅度大）。
3、塔式起重机有多种工作速度，多种作业性能，生产效率高。
4、塔式起重机的驾驶室一般设在与起重臂同等高度的位置，司机视野开阔。
5、塔式起重机的结构较为简单，维修保养方便。
2、塔式起重机的分类
塔式起重机的分类有多种，基本上可按架设方式、变幅方式、旋转部位和行走方式区分。
按变幅方式；塔机主要有小车变幅式和动臂式变幅式二种。
按臂架支承形式小车变幅式塔机又可分为平头式塔机，和非平头式塔机。目前咱们巴州地区使用的这二种都有。
3、平头式塔机
平头式塔机最大的特点是；无塔帽和臂架拉杆。由于臂架采用无拉杆式，此种设计形式很大程度上方便了空中变臂和拆臂。避免了空中安装拆除拉杆的复杂性及危险性。
4、按回转方式
塔机又可分为上回转式和下回转式塔机。
上回转式塔机将回转总成、平衡重、工作机构均设置在上端。工作时只有起重臂、塔帽、平衡臂一同回转。优点是；能够附着，达到较高的工作高度。由于塔身不回转，可简化塔身下部结构，顶升加节方便。
下回转塔式起重机是将回转总成、平衡重（配重）、工作机构等均设在了下端，其优点是；塔身所受弯矩较少，重心低，稳定性好，安装维修方便。缺点是；对回转支承要求高，使用高度受到限止，驾驶室一般设在下回转台上，操作视线不开阔。

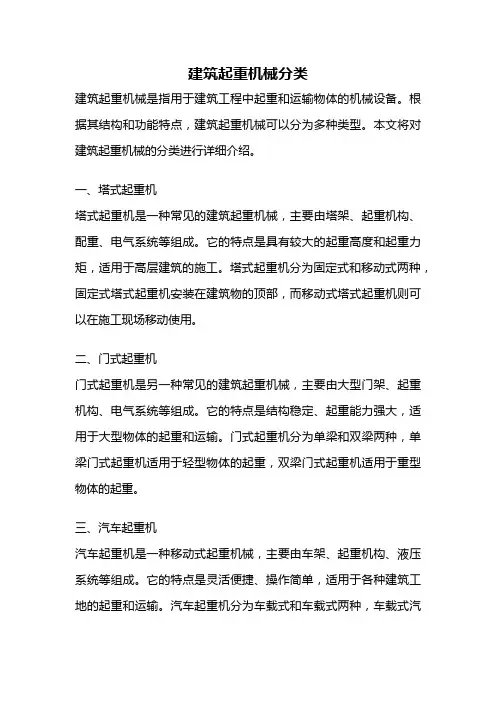

建筑起重机械分类
建筑起重机械分类建筑起重机械是指用于建筑工程中起重和运输物体的机械设备。
根据其结构和功能特点，建筑起重机械可以分为多种类型。
本文将对建筑起重机械的分类进行详细介绍。
一、塔式起重机塔式起重机是一种常见的建筑起重机械，主要由塔架、起重机构、配重、电气系统等组成。
它的特点是具有较大的起重高度和起重力矩，适用于高层建筑的施工。
塔式起重机分为固定式和移动式两种，固定式塔式起重机安装在建筑物的顶部，而移动式塔式起重机则可以在施工现场移动使用。
二、门式起重机门式起重机是另一种常见的建筑起重机械，主要由大型门架、起重机构、电气系统等组成。
它的特点是结构稳定、起重能力强大，适用于大型物体的起重和运输。
门式起重机分为单梁和双梁两种，单梁门式起重机适用于轻型物体的起重，双梁门式起重机适用于重型物体的起重。
三、汽车起重机汽车起重机是一种移动式起重机械，主要由车架、起重机构、液压系统等组成。
它的特点是灵活便捷、操作简单，适用于各种建筑工地的起重和运输。
汽车起重机分为车载式和车载式两种，车载式汽车起重机具有自行行驶能力，适用于远距离运输，而车载式汽车起重机需要由其他车辆进行牵引。
四、履带起重机履带起重机是一种移动式起重机械，主要由履带底盘、起重机构、液压系统等组成。
它的特点是适应性强、越野能力好，适用于复杂地形的起重和运输。
履带起重机分为全地形和越野两种，全地形履带起重机具有较强的越野能力，适用于各种恶劣工况，而越野履带起重机适用于一般地形的起重。
五、桥式起重机桥式起重机是一种常见的建筑起重机械，主要由桥架、起重机构、电气系统等组成。
它的特点是结构简单、起重范围大，适用于大型工厂和仓库的起重和运输。
桥式起重机分为单梁和双梁两种，单梁桥式起重机适用于轻型物体的起重，双梁桥式起重机适用于重型物体的起重。
六、升降机升降机是一种用于运输人员和物体的垂直起重设备，主要由车厢、导轨、驱动系统等组成。
它的特点是运行平稳、效率高，适用于建筑物的垂直运输。
塔式起重机PPT课件
经济性比较
安全性评估
在满足施工需求和现场条件的前提下，对 不同品牌和型号的塔式起重机进行经济性 比较，选择性价比较高的产品。
对所选塔式起重机的安全性能进行评估，确 保其符合国家和行业相关标准规范。
案例分析：成功选型经验分享
01
案例一
某高层住宅楼工程，通过对比分析不同品牌和型号的塔式起重机，最终
选择了性能稳定、价格合理的国产塔机，成功满足了施工需求，降低了
定期检查并紧固各部件的连接 螺栓，防止松动和脱落。
液压系统维护
保持液压油的清洁，定期更换 液压油和滤芯；检查液压系统 的密封性，及时处理泄漏问题
。
故障诊断与排除方法
电气故障
如遇电气故障，首先切断电源，然后检查电气线路和元件，修复或更 换损坏部分。
机械故障
对于机械故障，应检查相关部件的磨损情况，进行必要的维修或更换 。
应用领域与市场需求
应用领域
塔式起重机广泛应用于建筑、桥梁、水利、电力、化工等领 域。在建筑领域，塔式起重机主要用于高层建筑的施工；在 桥梁领域，则用于大跨度桥梁的架设；在水利领域，用于大 坝、水电站等工程的建设。
市场需求
随着城市化进程的加快和基础设施建设的不断推进，塔式起 重机的市场需求不断增长。同时，随着环保意识的提高和绿 色施工的推广，市场对高效、节能、环保的塔式起重机需求 也在不断增加。
分类
根据结构形式，塔式起重机可分 为固定式、移动式和自升式三种 类型。
发展历程及现状
发展历程
塔式起重机起源于欧洲，经历了从手动到电动、从低塔到高塔的发展历程。随 着技术的不断进步，现代塔式起重机已经实现了自动化、智能化发展。
现状
目前，塔式起重机已经成为建筑、桥梁、水利等领域不可或缺的起重设备之一 。随着市场需求的不断增长，塔式起重机的种类和规格也在不断增加。
塔式起重机 资料
B 额定起重量是指在各种工作幅度下允许吊起 的最大重量。
随着幅度的加大，相应的额定起重量则减少，一 般把塔机最大臂长时最大幅度处的额定起重量作 为塔机起重能力的重要指标之一。
C 最大起重量是指塔机在正常工作条件下允 许吊起的最大重量。
一般是滑轮组钢丝绳倍率最大时的起重量。
D 起升高度是指空载时自支承面（地面或轨 道面）至吊钩支承面的最大垂直距离。
塔机基础知识
主讲人：韩明君
一、塔机的特点及分类
塔式起重机（塔机﹑塔吊）在建筑工程中 应用广泛，主要承担垂直运输和水平运输， 特别适用于高层建筑的施工。
塔机的类型和品种非常多，结构型式也多 种多样，充分了解塔机的性能和结构特点， 可有效避免因安装方法和安装顺序以及因操 作不当而导致的安全事故。
A 按照安装方式分行走式、固定式
当预报有强对流气象现象时（雷电、强阵风等） ，最好不要顶升作业。
夜间顶升作业时，要有充分、合理的照明方可进 行。
7.3.2 顶升前检查
每次顶升前应作如下项目的检查，只有条件许可 才可以进行顶升作业。
气象条件良好。 需要加入的标准节已悬挂在引进梁上。
顶升横梁就位，且制动板已安放在顶升横梁挂靴 内。
塔机顶升时相对于顶升套架后片塔机前后应处于 平衡状态。即塔机顶升以上部分的重心应落在液 压油缸的轴心上。
将液压泵站操纵杆推到《向上顶升》位置，向上 顶升，直到回转下支座四条支腿刚刚离开鱼尾板 为止。此时检查是否平衡，具体就是观察回转下 支座支腿与过渡节主角钢是否在同一垂线上。
如果下支座四条支腿与过渡节主角钢在同一垂线 上，说明平衡良好。
液压泵站操纵杆搬向《向上》位置，液压油缸带动 套架以上部分向上运动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
产品发展趋势与简介
MDT系列塔式起重机 For even higher performances, MDT CITY cranes offer new possibilities for operation: saving time and space. Has reduced dimensions in space due to the slewing part without cathead or jib tie bars Smaller overall height, erection operations at a reduced height Easier overflying of obstacles on site (cranes, electricity lines, cables,..)
应用最广的是下回转、快速 拆装、轨道式塔式起重机和 能够一机四用（轨道式、固 定式、附着式和内爬式）的 自升塔式起重机。
产品发展趋势与简介
国内产品发展形势：
徐工、中联和三一这样的大公司已经走出国门，开拓国外市场，特别是中联 重科已成为世界最大规模塔机企业。无不例外，这些巨头企业有非常完备的 研发、质量保证体系及运营管理机制，能够参与国际市场份额的争夺。 但对中小企业来说，并没有这样的机会，由于自身受技术和资金制约，再加 上行业价格战加剧、货款拖欠严重的影响，整个行业面临的局势并不明朗。
全液压、上回转、动臂变幅自升式超大吨位塔式起重机。 最大起重力矩达1250 t.m，最大起重量达63t，工作最大 幅度达60m；有35m、40m、45m、50m、55m、60m六 种臂长组合，可满足不同工况需求。 整机结构采用先进的设计分析系统，整机设计采用精确的 ADAMS运动分析和ANSYS有限元分析，结构受力合理， 具有良好的强度、刚度和抗疲劳性。 全液压驱动，拥有动作实现精准、可靠性高、适用范围广、 故障性少等优点，同时，三大机构均采用全变频无极调速， 真正实现轻载高速、重载低速，全程变幅时间仅为2.2min， 变幅、回转动作起、制动平稳，就位迅速精确。先进的控 制系统准确实现工作机构与发动机之间的功率匹配，节省 燃油的消耗。 具有完备的安全起重力矩、臂架仰角等参数。
DR1250-63动臂式塔机
产品发展趋势与简介
性能参数： 最大臂长55m，臂长组合每5米递减，最小臂长20米； 最大起重量6t； 臂尖最大吊重1.0t； 公称起重力矩：800KN.m; 塔身采用1.6m×1.6m×2.8m的整体标准节； 最大独立高度为40.5m，最大附着高度220m； 起升机构：QS680E1，功率25kW，容绳量440m； 回转机构：RCV95F1.130，堵转力矩95Nm； 变幅机构：BE33E，功率3.3kW； 塔机型式：螺栓固定式、支腿固定式、底架固定式、行走式； 电气控制系统 采用PLC控制，提高了可靠性和安全性；关键电气元件采用国际知名品 牌，如法国施耐得公司的接触器和断路器，日本三菱的可编程控制器 PLC； 技术亮点 1.该机为平头塔，安装拆卸均较塔头式方便；由于无塔顶，抗干扰性好 于塔头式塔机。 2.司机室宽敞、舒适、视野开阔； 3.开口爬升架，能多机共用一个爬升架，节省成本；下引进效率高，安 全感好； 4.如客户需要（如冷却塔等项目），可实现空中自拆臂功能。 TCT5510-6平头塔式起重机
XGTL1600动臂式塔机
产品发展趋势与简介
国内产品代表：
XCP330平头式塔机
QTZ50(4810L-4)塔顶式塔机
产品发展趋势与简介
国内产品代表：
中联： 中联重科依托国家 重点实验室、国家工程技术 研究中心和国家级企业技术 中心，形成了共性技术研究 和主机产品开发两者兼顾的 二级研发平台。公司对行业 前瞻性、基础性的研发难题 持续进行攻关，每年产生 300多项新技术，年申请专 利超1600件。15大事业部 6000余人的产品开发团队 紧密协作，与全球用户形成 了良性互动，每年向全球市 场推出200多个适销新品， 有力地促进了公司的快速发 展。
小车变幅起重臂塔式起重机是靠水平起重臂轨道上安装的小车行走实 现变幅的，其优点是：变幅范围大，载重小车可驶近塔身，能带负荷 变幅，缺点是：起重臂受力情况复杂，对结构要求高，且起重臂和小 车必须处于建筑物上部，塔尖安装高度比建筑物屋面要高出15-20米。
塔式起重机用途与特点
按其安装形式可分为自升式、 整体快速拆装和拼装式三种。
Intergrated system of mechanised and radio controled raising of jib and counter-jib tie bars
High productivity with LVF , LCC hoist winches High precision due to the K mast technologies
轨道式塔式起重机
塔式起重机用途与特点
按回转方式：塔机分为上回转塔机 和下回转塔机两大类。 下回转塔式起重机将回转支承、平 衡重主要机构等均设置在下端，其 优点是：塔式所受弯矩较少，重心 低，稳定性好，安装维修方便，缺 点是对回转支承要求较高，安装高 度受到限制。 上回转塔式起重机将回转支承，平 衡重，主要机构均设置在上端，其 优点是由于塔身不回转，可简化塔 身下部结构、顶升加节方便。缺点 是：当建筑物超过塔身高度时，由 于平衡臂的影响，限制起重机的回 转，同时重心较高，风压增大，压 重增加，使整机总重量增加。
塔式起重机概述
指导教师： 作 者：
塔式起重机用途与特点
塔式起重机（tower crane）简 称塔机，亦称塔吊，起源于西 欧。
定义：塔式起重机是指机身为 塔形刚架，能沿轨道行走，配 有全围转臂的一种起重机。在 大型塔机的塔架下部可通行混 凝土运输车辆。是动臂装在高 耸塔身上部的旋转起重机。
塔式起重机用途与特点
塔式起重机组成与分类
塔式起重机
金属结构
工作机构
电气系统
金属结构：包括塔身、动臂和底座等。 工作机构：有起升、变幅、回转和行走四部分。 电气系统：包括电动机、控制器、配电柜、连接线路、信号及照明装置等。
塔式起重机组成与分类
按有无行走机构：可分为移动式塔式起重机和 固定式起重机。 移动式塔式起重机根据行走装置的不同又可分 为轨道式、轮胎式、汽车式、履带式四种。轨 道式塔式起重机塔身固定于行走底架上，可在 专设的轨道上运行，稳定性好，能带负荷行走， 工作效率高，因而广泛应用于建筑安装工程。 轮胎式、汽车式和履带式塔式起重机无轨道装 置，移动方便，但不能带负荷行走、稳定性较 差，目前已很少生产。 固定式塔式起重机根据装设位置的不同，又分 为附着自升式和内爬式两种，附着自升塔式起 重机能随建筑物升高而升高，适用于高层建筑， 建筑结构仅承受由起重机传来的水平载荷，附 着方便，但占用结构用钢多；内爬式起重机在 建筑物内部（电梯井、楼梯间），借助一套托 架和提升系统进行爬升，顶升较繁琐，但占用 结构用钢少，不需要装设基础，全部自重及载 荷均由建筑物承受。
塔式起重机用途与特点
按起重臂的构造特点：可分为俯仰变幅起重臂（动臂）和小车变幅起重臂 （平臂）塔式起重机。
动臂塔机
平臂塔机
塔式起重机用途与特点
俯仰变幅起重臂塔式起重机是靠起重臂升降未实现变幅的，其优点是： 能充分发挥起重臂的有效高度，机构简单，缺点是最小幅度被限制在 最大幅度的30%左右，不能完全靠近塔身，变幅时负荷随起重臂一起 升降，不能带负荷变幅。
产品发展趋势与简介
D1400-84性能参数 1.最大臂长70m；臂长组合每10米递减，最小臂长40米； 2.最大起重量84t； 3.臂尖最大吊重量20t； 4.最大起重力矩1864.8 t.m； 5.塔身采用4.0m×4.0m×5.7m片式标准节； 6.最大独立高度为79.4m，最大附着高度199.1m； 7.起升机构QPL4290：功率132 kW，容绳量1250m，起升 速度0～90m/min； 8.回转机构2×HP185F1.350+ HP185F2.350：功率 3×18.5kW 9.回转速度0～0.6r/min； 10.变频变幅机构：BP185，功率18.5 kW，变幅速度0～ 50 m/min； 11.塔机型式：支腿固定式、底架固定式； 技术亮点 1.塔身片式标准节，运输体积小，方便塔机转运； 2.D1400-84塔身采用销轴连接，连接可靠，安装方便； 3.部件通用性好，标准节、爬升架、顶升机构等部件可以 与D1100-63通用，平衡臂、平衡臂拉杆、撑架可以与 D1500-63通用； 4.三大机构全变频，工作速度高，平稳可靠，冲击小； 5.关键电气元件采用国际知名品牌，电气控制系统寿命长， 故障少，维修简单，工作可靠； 6.配置各种安全装置，确保塔机工作可靠。 D1400-84超大型塔式起重机
产品发展趋势与简介
三一：
SYT6011-6平头塔式起重机
产品发展趋势与简介
国外产品发展形势：
中国已经成为世界上最具影响的工程建筑设备市场，许多国际上著名起重机厂商在 中国取得了成功。如柯比尔科（Kobelco）、卡托（Kato）、泰得诺（Tadano）、戴 摩根（Demag）和利勃海尔（Leibherr）等，玛尼托屋克是意大利起重机生产厂商， 格鲁夫是美国厂商，他们来到中国联合起来，分别将欧洲和美国的生产基地一起搬 到中国。他们认为中国是世界上塔式起重机最好的最大的市场，中国目前现状是： 起重机钢架结构件由该厂自己制造，其余零部件从欧洲进口，现在该厂向中国市场 提供的塔式起重机为低压快速最佳频率控制吊车技术以及圆形观察驾驶室。目前， 世界上有200家塔式起重机生产厂家到中国推销他们的产品 其中最著名的塔吊企业应该数法国波坦POTAIN 集团。
产品发展趋势与简介
国外产品代表：
波坦MD系列塔式起重机 For maximum efficiency in minimum space, MD cranes provide all the advantages of power, safety and ergonomics. Jib with radius up to 80 m, with simple, rapid erection
