聚乙烯醇
聚乙烯醇聚乙烯醇(简称PV A)最早由德国的化学家赫尔曼（W.O.Hemnann）和海涅尔(W.Hachnel)于1924年发明的。
1951年我国已经从事PV A的研究和开发工作，20世纪70年代市场上出现了PV A商品。
由于合成技术的不断提高和价格不断下降，它的用途日益广泛，发展速度很快。
聚乙烯醇是通过醋酸乙烯酯聚合制得聚醋酸乙烯酯(PvAC)，然后再醇解或者水解得到的。
由于羟基基团的存在，使PvA有很高的吸水性，是一种性能优良，用途广泛的水溶性聚合物。
聚乙烯醇为一种可溶性树脂，一般用作纺织浆料，粘合剂、建筑等行业。
也可通过改性制成薄膜，用来制作可降解的地膜、保鲜膜等。
聚乙烯醇的最大特点就是可以自然降解，环境友好。
1聚乙烯醇的性质聚乙烯醇一般为白色或微黄色，为絮片状、颗粒状、粉末状固体。
无毒无味，性能介于塑料和橡胶之间。
PV A溶液遇碘液变深蓝色，这种变色受热后消失而冷却又重现。
由于分子链上含有大量的侧基一羟基，具有良好的水溶性，同时还具有良好的成膜性、粘接力和乳化性，有卓越的耐油脂和耐溶剂性能。
聚乙烯醇的相对密度为(25℃／4℃)1.27～1.31(固体)、1.02(10％溶液)，熔点230℃，玻璃化温度75-85℃，在空气中加热至100℃以上慢慢变色、脆化。
加热至160一170℃脱水醚化，失去溶解性，加热到200℃开始分解。
超过250℃变成含有共轭双键的聚合物。
折射率1．49"-'1．52，热导率0.2w／(m·K)，比热容l～5J／(kg·K)，电阻率(3．1～3．8)×107 Ώ·cm。
解度为97％～98％时这种影响变得十分明显。
1.2PV A水溶液的性质从表1．1可知，当聚乙烯醇的水溶液浓度为1％～5％时，在室温下放置较长时间或长时间加热，其粘度不下降，说明没有解聚现象。
当溶液浓度增高时，粘度也有所升高，长时间静置后可出现凝胶，因为放置后形成了超分子结构。
但加热后凝胶消失，形成均一的溶液。
（1）PV A水溶液粘度的变化PV A水溶液的粘度随品种、溶液浓度、溶液温度而变化。
PV A．1799羟基较多，又缺少空间障碍，分子之间易产生氢键，易进行交联。
所以，PV A-1799水溶液粘度随时间而上升，而1788-PV A 几乎看不出粘度随时间上升而变化。
其粘度随时间大体是一直线关系。
（2）聚乙烯醇溶液的溶胶一凝胶化转变凝胶化有两种物理途径：一是提高溶液的浓度；二是降低溶液的温度。
聚乙烯醇浓度越高，其凝胶点也越高。
凝胶的熔融行为与结晶热力学熔融相类似。
随着聚乙烯醇浓度的增加，由于PV A分子互相缠结，溶液由稀溶液进入亚浓溶液，此时溶液占有的空间完全被溶胀的大分子线团所填充，聚乙烯醇浓溶液会形成凝胶。
聚乙烯醇浓溶液冷却至某一温度，溶液转变凝胶，在很小的应力下不会流动，此温度称为凝胶点。
凝胶点与溶液的冷却速度有关。
同样，对凝胶加热，凝胶开始流动时的温度，即为凝胶熔点。
另外，聚乙烯醇水凝胶对外加盐也是相当稳定的。
（3）水溶液的稳定性PV A-1799的水溶液，放置后会引起粘度上升，而PV A．1788的水溶液较稳定。
然而，如果添加某些化学药品如硼酸或硼砂，则情况相反。
随着醇解度的降低，其凝胶化所需这两种化合物量则降低，也就是其稳定性降低。
(4)PV A薄膜的吸湿性所有牌号的聚乙烯醇都是吸湿性的。
2聚乙烯醇的类型牌号2.1聚乙烯醇的结构与类型聚乙烯醇(PV A)，结构式--[CH2CH(OH)]n--。
在聚乙烯醇分子中存在着两种化学结构，即1，3和1，2乙二醇结构，但主要的结构是1，3乙二醇结构，即“头一尾”结构。
聚乙烯醇的大分子链分子主链构型为伸直链，反式一左右式平面子截面积0.228nm2，单元链节长度0.253nm。
其分子链直径小、分子间作用力强、极性大，其理论强度和模量分别可达200cN／dtex和2000eN／dtex。
聚乙烯醇按水解度可分为超级水解、全水解、部分水解三种类型。
超级水解其水解度为99％-100％，全水解其水解度为92％---98％，部分水解其水解度为86％89％和73％～78％(造纸上用)以及66％以下(不在造纸上用)。
聚乙烯醇的醇解度一般有78％、88％、98％三种。
部分醇解的醇解度通常为87％-89％，完全醇解的聚乙烯醇醇解度为98%-100％。
聚乙烯醇按聚合度可分为：超高聚合度(分子量25～30万)、高聚合度(分子量17～22万)、中聚合度(分子量12--15万)和低聚合度(2.5-3.5万)。
PV A按粘度可分为高、中、低三种类型。
粘度55-,67(10-3Pa·s)为高粘度，粘度25～32(10-3Pa·s)为中粘度，粘度6.0(10-3Pa·s)以下为低粘度(此粘度值是在质量分数为4％时测定)。
在水解度相同的情况下，粘度的高、中、低三种类型与聚合度的高、中、低三种类型相对应。
2.2聚乙烯醇的类型牌号聚乙烯醇在制造过程中，由于聚合和醇解条件不同，可以得到不同牌号的聚乙烯醇。
聚乙烯醇的类型牌号较多，国内与国外牌号也不一致，且牌号不同其性质和用途也不同。
(1)国外类型牌号国外类型牌号主要有1XX和2XX，l和2为水解度，1代表全水解，2代表部分水解，XX代表聚合度。
国外牌号PV A性能指标见表1-2。
(2)国内类型牌号聚乙烯醇的牌号一般分为17—99、20一99、23--99、24—99、26—99、17—88、20—88、24—88等，前2位数表示聚合度，例如17—99中的17表示聚合度为1700，后2位表示醇解度，99表示醇解度为99％，其余类推。
国内类型牌号其聚合度主要有500、1700，水解度有99％、88％、78％，主要是17 xx。
表1-3为国内常见牌号PV A的性能指标，表1-4为中国石油化工股份有限公司公布的树脂级聚乙烯醇的牌号。
聚乙烯醇17-99，简称PV Al7—99，又称浆纱树树脂(Sizingresin)，习惯上也称为纺织级的聚乙烯醇。
我国生产的聚乙烯醇多数为PV Al7-99，即完全醇解型聚乙烯醇。
其为白色或微黄色粉末或絮状物固体，玻璃化温度85℃，皂化值3--12mgKOH／g。
溶于90-95℃的热水，几乎不溶于冷水。
浓度大于lO％的水溶液，在室温下就会凝胶成冻，高温下会变稀恢复流动性。
聚乙烯醇17-88，简称PV Al7．88，部分醇解型，习惯上称为非纺丝级或浆料级。
聚乙烯醇17-92，简称PV A 17-92，白色颗粒或粉末状。
易溶于水，溶解温度75-80℃。
其他性能基本与PV Al7．88相同。
用作乳液聚合的乳化稳定剂。
用于制造水溶性胶粘剂。
贮存于阴凉、干燥的库房内，防火、防潮。
3聚乙烯醇应用特点与应用领域聚乙烯醇根据性状可分为絮状和片状(颗粒状)。
聚合度越高其溶液的粘度越大，醇解度越低低温溶解性越好。
低聚合度高醇解度的一般用作纺织浆料，其余一般用作水性粘合剂的保护胶体，或者用作建筑粘合剂(如常用的107、801建筑胶水)。
工业上除了用作维纶的原料外，还被大量用于生产涂料、胶粘剂、纤维浆料、纸品加工剂、乳化剂、分散剂等产品，应用范围遍及纺织、食品、医药、建筑、木材加工、造纸、印刷、农业、钢铁、高分子化工等领域。
现在市场上17—99絮状价格在16100～16300每吨，17—88价格在17000，26～99片状约17200。
中国石油化工股份有限公司生产的部分聚乙烯醇牌号及用途见下表。
聚乙烯醇多羟基强氢键的特点使其具有优良的水溶性、生物相容性、阻隔性、耐溶剂性、力学性能、可生物降解性、强力粘接性、皮膜柔韧性、平滑性、耐磨耗性，除了用于维纶纤维外，还被大量用于生产涂料、胶黏剂、纤维浆料、纸品加工剂、乳化剂、分散剂等产品，应用范围遍及纺织、食品、医药、建筑、木材加工、造纸、印刷、农业、钢铁、高分子化工等领域。
国内外聚乙烯醇的具体应用领域如下：3.1在化纤工业中的应用在化学纤维中，PV A尤其是以PV A．1799为原料可制备制各维尼纶(以下简称维纶)。
维纶纤维是一种很有价值的功能性差别化纤维，水溶性维纶纤维有长丝和短纤两大类。
水溶性维纶长丝是理想的水溶性纤维，是维纶的特色品种，可有O～100℃水溶温度，供各种用途使用。
维纶纤维具有以下特点：①理想的水溶温度。
②优良的吸湿性、耐磨性和强伸度。
其吸湿性不仅能与棉花相媲美，而且其强度和耐磨性均优于棉花。
③良好的耐腐蚀性。
维纶能耐酸、耐碱，长时间放置在海水或埋于地下，强度均无明显下降。
④良好的耐日光性和耐干热性。
其耐日光性比聚酰胺纤维和粘胶纤维还要好。
⑤溶子水后无味、无毒，水溶液呈无色透明状，在较短时间内能自然生物降解。
由于其以上优点，被广泛应用于制备纤维，薄膜、纺织浆料、织物整理剂、无捻毛巾、织袜、渔网、帘子布、篷布等工业以及生活领域的产品。
3.2在造纸工业中的应用PV A代替淀粉作纸张表面施胶剂可使纸张质量如印刷适应性、平滑性、耐磨擦性、耐折度、耐油性和耐化学品性显著提高，适用于各种纸张的表面施胶。
造纸PV A水溶纤维在造纸中具有应用极为方便、利用率高、增强效果好、对环境无污染等特点。
除在特种纸中可应用外，在普通印刷纸、水泥包装袋纸上也有广阔的前景。
3.3在建筑业中的应用高强度PV A纤维在建材中的应用已日益广泛，已被用于建筑物中混凝士的加强，如水泥板，下水道，正面观台的地面，停车场等；也可用于水泥和玻璃纤维的理想替代物、室内装磺的纤维的补张等中。
而且在内墙涂料及胶黏剂上PV A也开始得到越来越广泛的应用。
PV A涂料具有良好的耐候性、防水性，遇水不膨胀、不脆化，无毒无味、且价格低廉等优点。
3.4在食品中的应用由改性PV A与变性淀粉共混构成的互穿网络结构高分子塑料合金，可生物降解。
常制得适用于包装食品的薄膜、农用水溶性薄膜、容器及一次性消费用品等，其废弃物在潮湿的土壤中即可被微生物吞噬，降解为二氧化碳和水，对环境无污染，有利于环保和实现绿色消费，因此制得的产品属于环境友好产品，具有良好的应用前景。
PV A 薄膜已列入我国塑料包装材料“十五大"发展规划中。
3.5在医疗中的应用PV A水凝胶由于具有与人体自然组织相近的含水量、弹性模量、低摩擦系数及较高的机械强度、丰富的孔漏网络结构、良好的生物相容性等特点，在生物医学领域有着广泛的应用。
可用于制造人工软骨、人工角膜、人工玻璃体等。
聚乙烯醇水凝胶在眼科方面用途很广泛，可用于制造软性接触眼镜。
由于其具有水溶性，又可制成药物缓释胶囊。
在PV A大分子上引入聚丙烯酸钠侧链而成的新型医用非纤维海绵，称为离子化聚乙烯醇海绵(简称i—PV A海绵)，它的生物相容性良好且化学性能稳定，具有优良的亲水、吸液和吸血的性能。
聚乙烯醇是什么
聚乙烯醇是什么聚乙烯醇是一种重要的合成聚合物，具有广泛的应用领域。
它常常被用作工业生产中的添加剂和材料，具有良好的物理性质和化学稳定性。
本文将介绍聚乙烯醇的定义、结构、性质以及在不同领域的应用。
一、聚乙烯醇的定义和结构聚乙烯醇是一种由乙烯醇单体聚合而成的高分子化合物。
乙烯醇（C2H4O）是一种无色、可燃的液体，由水和乙烯氯（C2H4Cl）反应制得。
将乙烯醇进行聚合反应可以得到聚乙烯醇。
聚乙烯醇的结构可以简单表示为[-CH2CHOH-]n，其中n表示聚合度。
它是一种无色、无臭的固体，在常温下呈胶状或粉末状。
聚乙烯醇具有与水相似的溶解性，可在水中形成胶状物。
二、聚乙烯醇的物理性质1. 分子量：聚乙烯醇的分子量通常在数千到数百万之间，不同分子量的聚乙烯醇具有不同的性质和应用。
2. 溶解性：聚乙烯醇具有良好的溶解性，可在水中快速溶解形成胶状物。
此外，聚乙烯醇也可在许多有机溶剂中溶解，如甲醇、乙醇、甲酸等。
3. 热稳定性：聚乙烯醇具有较好的热稳定性，在高温下不易分解。
三、聚乙烯醇的化学性质1. 水解性：聚乙烯醇具有良好的水解性，可以与水反应生成乙烯醇单体。
这种水解反应可用于聚乙烯醇的分解和回收。
2. 氧化性：由于聚乙烯醇中含有大量的羟基官能团，因此它具有一定的氧化性。
它可以与氧气反应，形成羧酸等氧化产物。
3. 缩聚性：聚乙烯醇可以与一些化合物发生缩聚反应，生成聚合物复合物。
这种缩聚反应可用于制备聚合物材料。
四、聚乙烯醇的应用领域1. 纺织品工业：聚乙烯醇可以用作纺织品的涤纶纤维增强剂，提高纤维的强度和耐磨性。
2. 医药领域：聚乙烯醇可用于制备药品的包衣剂，控制药物的释放速度和改善口感。
3. 石油工业：聚乙烯醇可用作石油开采中的增稠剂，提高油田开采效率。
4. 化妆品工业：聚乙烯醇可以用作化妆品的粘度调节剂和保湿剂，增加产品的稠度和保湿性能。
5. 农业领域：聚乙烯醇可用作植物保护剂的添加剂，提高农作物的防病能力。
聚乙烯醇 结构式
聚乙烯醇1. 聚乙烯醇的定义与结构聚乙烯醇（Polyvinyl Alcohol，PVA）是一种由乙烯醇单体聚合而成的合成高分子材料。
它是一种无色无味的固体，可溶于水，并具有良好的粘性和可拉伸性。
聚乙烯醇的分子式为（C2H4O）n，其中n代表重复单元的数量。
聚乙烯醇的结构中存在大量的羟基（-OH）官能团，这使得它具有良好的亲水性和可溶性。
在聚合过程中，乙烯醇单体中的双键被断裂，形成羟基，并与其他乙烯醇分子发生缩合反应，形成聚乙烯醇链。
2. 聚乙烯醇的制备方法2.1 水解法聚乙烯醇可以通过对聚乙烯醚进行水解得到。
聚乙烯醚是由乙烯氧化得到的低聚物，经过酸碱催化剂的作用，可以将乙烯醚水解为聚乙烯醇。
2.2 乙烯醇的聚合法乙烯醇可以通过聚合反应制备聚乙烯醇。
聚合反应可以利用酸催化剂或过渡金属催化剂进行。
在酸催化剂存在下，乙烯醇分子中的双键被断裂，形成羟基，并与其他乙烯醇分子发生缩合反应，形成聚乙烯醇链。
3. 聚乙烯醇的性质3.1 物理性质聚乙烯醇是一种无色无味的固体，具有良好的溶解性。
它可以在常温下溶于水，并能形成胶体溶液。
聚乙烯醇的溶解度随着分子量的增加而降低。
3.2 化学性质聚乙烯醇具有较好的化学稳定性，但在一些特定条件下会发生化学反应。
例如，在酸性条件下，聚乙烯醇会发生酯化反应，形成醋酸乙烯酯。
在碱性条件下，聚乙烯醇会发生醚化反应，形成乙醚。
3.3 特殊性质聚乙烯醇具有良好的粘性和可拉伸性。
由于聚乙烯醇分子中含有大量的羟基官能团，使得聚乙烯醇具有较高的亲水性。
这使得聚乙烯醇在纺织、造纸、涂料等领域有着广泛的应用。
4. 聚乙烯醇的应用4.1 纺织品聚乙烯醇在纺织品中被广泛应用作为纺织助剂。
它可以增加纤维间的粘附力，并提高纤维的柔软性和延展性。
此外，聚乙烯醇还可以用作纺织品的涂层材料，提高纺织品的防水性和耐磨性。
4.2 造纸工业聚乙烯醇在造纸工业中被用作造纸助剂。
它可以增加纸张的强度和硬度，并提高纸张的抗张强度和抗撕裂性。
聚乙烯醇的应用(3篇)
第1篇聚乙烯醇的应用摘要：聚乙烯醇（PVA）是一种重要的合成高分子材料，具有优良的物理化学性能，广泛应用于各个领域。
本文介绍了聚乙烯醇的合成方法、结构特点、性质及其在各个领域的应用，旨在为聚乙烯醇的研究和开发提供参考。
关键词：聚乙烯醇；合成；结构；性质；应用一、引言聚乙烯醇（PVA）是一种具有广泛用途的高分子材料，是由聚乙烯醇单体通过醇解反应得到的。
聚乙烯醇具有良好的溶解性、成膜性、生物相容性、可生物降解性等特性，因此在纺织、化工、医药、食品、建筑、环保等领域具有广泛的应用。
本文将详细介绍聚乙烯醇的合成方法、结构特点、性质及其在各个领域的应用。
二、聚乙烯醇的合成方法1. 醇解法：醇解法是聚乙烯醇合成的主要方法，通过将聚乙烯醇单体与醇解剂（如氢氧化钠、氢氧化钾等）反应，生成聚乙烯醇。
2. 烯醇聚合法：烯醇聚合法是另一种合成聚乙烯醇的方法，通过将聚乙烯醇单体在催化剂的作用下进行聚合反应，生成聚乙烯醇。
三、聚乙烯醇的结构特点1. 聚乙烯醇分子链上含有大量的羟基，使其具有良好的溶解性和成膜性。
2. 聚乙烯醇分子链的长度、分子量及其分布对聚乙烯醇的性能有较大影响。
3. 聚乙烯醇分子链的结晶度较低，有利于其在不同领域的应用。
四、聚乙烯醇的性质1. 溶解性：聚乙烯醇具有良好的溶解性，可在水、醇、酮等溶剂中溶解。
2. 成膜性：聚乙烯醇具有良好的成膜性，可制备薄膜、纤维等。
3. 生物相容性：聚乙烯醇具有良好的生物相容性，可应用于医用材料。
4. 可生物降解性：聚乙烯醇可生物降解，具有良好的环保性能。
5. 耐热性：聚乙烯醇具有一定的耐热性，可在一定温度下使用。
6. 耐化学性：聚乙烯醇具有良好的耐化学性，可应用于化工领域。
五、聚乙烯醇的应用1. 纺织领域：聚乙烯醇可用于制备纤维、薄膜、非织造布等，具有良好的柔软性、透气性、保暖性。
2. 化工领域：聚乙烯醇可用于制备胶粘剂、涂料、水处理剂等，具有良好的粘接性、耐水性、耐腐蚀性。
聚乙烯醇
聚乙烯醇

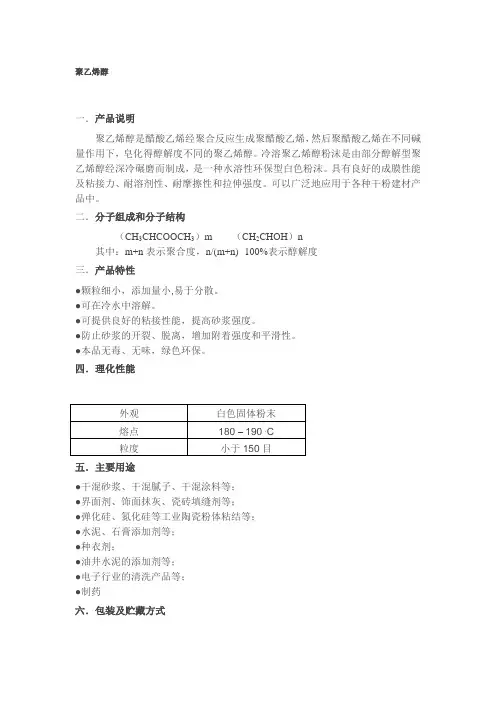

一．产品说明
聚乙烯醇是醋酸乙烯经聚合反应生成聚醋酸乙烯，然后聚醋酸乙烯在不同碱量作用下，皂化得醇解度不同的聚乙烯醇。
冷溶聚乙烯醇粉沫是由部分醇解型聚乙烯醇经深冷碾磨而制成，是一种水溶性环保型白色粉沫。
具有良好的成膜性能及粘接力、耐溶剂性、耐摩擦性和拉伸强度。
可以广泛地应用于各种干粉建材产品中。
二．分子组成和分子结构
（CH3CHCOOCH3）m （CH2CHOH）n
其中：m+n表示聚合度，n/(m+n)×100%表示醇解度
三．产品特性
●颗粒细小，添加量小,易于分散。
●可在冷水中溶解。
●可提供良好的粘接性能，提高砂浆强度。
●防止砂浆的开裂、脱离，增加附着强度和平滑性。
●本品无毒、无味，绿色环保。
四．理化性能
五．主要用途
●干混砂浆、干混腻子、干混涂料等；
●界面剂、饰面抹灰、瓷砖填缝剂等；
●弹化硅、氮化硅等工业陶瓷粉体粘结等；
●水泥、石膏添加剂等；
●种衣剂；
●油井水泥的添加剂等；
●电子行业的清洗产品等；
●制药
六．包装及贮藏方式
本产品为25kg/袋，该产品在普通的贮存环境下（防潮），至少有12个月的保质期。
聚乙烯醇。
聚乙烯醇的分类
❖ [1] 聚乙烯醇旳生产概况及应用.豆礼梅、 刘 元虎精细化工原料及中间体 2023年 第9 期
❖ [2] 聚乙烯醇改性研究旳概况. 刘锋 张康助 王 晓洁.化学与黏合. 2006 年第 28 卷
❖ [3] PVA 复合材料旳研究进展. 张琳琳 2010 年1月
|
|
OCOCH3
OCOCH3
❖ 3.聚乙烯醇旳制备旳反应式
-[ H2C─CH ]- n + CH3OH NaOH -[ H2C─CH ]- n + n CH3COOCH3
|
|
OCOCH3
OH
4.聚乙烯醇旳制备途径
❖ （ 1） 乙烯直接合成法 ） 石油裂解乙烯直接合成
法。目前，国际上生产聚乙烯醇旳工艺路线以乙烯 法占主导 地位，其数量约占总生产能力旳 72％。 石油乙烯法旳工艺特点：生产规模较乙炔法大， 产
❖ [4]牟长荣.吴三华.马延贵聚乙烯醇生产技术 1988
❖ [5]王婧.苑会林.马沛岚.李军聚乙烯醇薄膜旳 生产及应用现状与展望[期刊论文]塑料 2005(02) 等
聚乙烯醇旳分类
❖ 按聚合度可分为超高聚合度（分子量25～30 万）、高聚合度（分子量17～22万），中聚 合度（分子量12～15万）和低聚合度（分子 量2.5～3.5万）。醇解度一般有完全醇解 （醇解度98～100％）、部分醇解（醇解度 87～89％）和醇解度78％三种。
聚乙烯醇旳性质
❖ 1．物理性质 ❖ 聚乙烯醇（PVA）其充填密度约0.20～0.48g／cm3，折射
❖ 2．化学性质
❖ 聚乙烯醇主链大分子上有大量仲羟基，在化 学性质方面有许多与纤维素相同之处。聚乙 烯醇可与多种酸、酸酐、酰氯等作用，生成 相应旳聚乙烯醇旳酯。但其反应能力低于一 般低分子醇类。
聚乙烯醇的性质与制备
聚乙烯醇的性质与制备一、聚乙烯醇的性质1．物理性质聚乙烯醇（PVA）其充填密度约0.20～0.48g／cm3，折射率为1.51～1.53。
聚乙烯醇的熔点难于直接测定，因为它在空气中的分解温度低于熔融温度。
用间接法测得其熔点在230℃左右。
不同立规程度的聚乙烯醇具有不同的熔点，其中S—PVA(间规)熔点最高，A—PVA(无规)次之，I—PVA(等规)最低。
聚乙烯醇的玻璃化温度约80℃。
玻璃化温度除与测定条件有关外，也与其结构有关。
例如，随聚乙烯醇间规度的提高，玻璃化温度略有提高。
聚乙烯醇中残存醋酸根量和含水量增加时，玻璃化温度都将随之降低。
2．化学性质聚乙烯醇主链大分子上有大量仲羟基，在化学性质方面有许多与纤维素相似之处。
聚乙烯醇可与多种酸、酸酐、酰氯等作用，生成相应的聚乙烯醇的酯。
但其反应能力低于一般低分子醇类。
聚乙烯醇的醚化反应较酯化反应容易进行。
醚化反应后，聚乙烯醇分子间作用力有所减弱，制品的强度、软化点和亲水性等都有所降低。
在聚乙烯醇水溶液中加入少量硼酸，其粘度将明显增大，这种变化与介质的pH值关系密切。
当介质的pH值偏于碱性时，硼酸与聚乙烯醇发生分子间反应，使溶液粘度剧增，以致形成凝胶。
聚乙烯醇水溶液与氢氧化钠反应，其粘度增加的速度较之添加硼酸更快。
因此，可以利用氢氧化钠水溶液作为聚乙烯醇纺丝的凝固剂。
在酸性催化剂作用下，聚乙烯醇可与醛发生缩醛化反应。
缩醛化反应既可在均相中进行，也可在非均相中进行。
不过均相反应所得产物的缩醛化基团分布均匀，其缩醛化物的强度、弹性模量以及耐热性等都有所降低。
当进行非均相反应时，在控制适当的条件下，由于缩醛化基团分布不均匀，并主要发生在非晶区，故对生成物的力学性能影响不大，而耐热性还有所提高。
3．热性能聚乙烯醇受热后发生软化(210～215℃)，但在一般情况下，它在熔融前便分解。
聚乙烯醇在加热到140℃以下时不发生明显的变化，加热至180C以上时，由碱法醇解得到的聚乙烯醇开始发生变化，大分子发生脱水，在长链上形成共轭双键，并使其色泽逐渐变深。
聚乙烯醇
聚乙烯醇（PV A）是一种水溶性高聚物，性能介于塑料和橡胶之间，用途广泛。
PV A 具有独特的强力粘接性、皮膜柔韧性、平滑性、耐油耐溶剂性、保护胶体性、气体阻绝性、耐磨耗性以及经特殊处理后具有的耐水性，因而除了用于维纶纤维外，还被大量用于生产涂料、胶粘剂、纤维浆料、纸品加工剂、乳化剂、分散剂等产品，应用范围遍及纺织、食品、医药、建筑、造纸等领域。
PV A不但能够溶于水，而且还能溶于含有羟基的极性溶液，具有较好的溶解性和粘度，它的水溶液透明，粘合力好。
PV A与淀粉、塑胶、合成树脂、纤维素的衍生物及各类表面活性剂均能相互混溶并且有较好的稳定性。
PV A形成的薄膜无色透明，具有良好的机械强度，表面光洁而不发粘，氢气、氧气、二氧化碳等气体透过率很低，耐溶剂性好，透光性低，透湿率高，不带电、不吸尘，印刷好，可用于纤维、衣料包装。
纺织浆料和织物整理也是PV A的主要用途之一。
中国产能当状元消费结构变化大目前世界上已经有20多个国家和地区能够生产PV A，我国有13套生产装置，2004年总产能为55.1万t/a。
其中，有3套装置采用天然气乙炔和石油乙烯法，产能为13.5万t/a，占总产能的24.5%；其余10套装置采用电石乙炔法，产能共计41.6万t/a，占总产能的75.5%。
目前世界上PV A产能和产量最大的国家依次是中国、日本、英国和朝鲜。
日本出口量最大，北美和西欧是最大进口地区。
在消费结构上，各国的重点有所不同。
美国在纺织浆料、胶粘剂方面消耗的PV A约占总消费量的50%；用于聚合助剂、纸加工和涂料占21%～23%，并且比例还在上升。
西欧地区在PV A缩甲醛、聚合助剂和纸加工方面消耗的PV A占总消费量的65%～67%，用于纺织浆料和胶粘剂占27%～28%。
日本PV A消耗的重点是维尼纶和胶粘剂，占总消费量的48%～51%；用于纸加工、薄膜和纺织浆料占33%～36%，其中纺织浆料消耗量正在逐年下降。
我国是PV A生产大国，也是消费PV A最多的国家。
聚乙烯醇是什么材料
聚乙烯醇是什么材料
聚乙烯醇是一种重要的合成树脂材料，也被广泛应用于医疗、包装、纺织等领域。
它具有优异的物理性能和化学性能，因此备受关注。
本文将就聚乙烯醇的定义、特性、应用和发展前景进行介绍。
首先，聚乙烯醇，又称PVA，是一种无色透明的结晶性高分子材料。
它具有
良好的可溶性、耐热性和耐腐蚀性，是一种优秀的合成树脂。
由于其分子中含有大量的羟基，因此聚乙烯醇具有良好的亲水性，可溶于水，并且能与许多有机物和树脂发生化学反应。
其次，聚乙烯醇具有优异的物理性能，如拉伸强度高、耐磨损、耐腐蚀、耐老
化等特点。
这使得它在纺织、包装等领域有着广泛的应用。
在医疗领域，由于其良好的生物相容性，聚乙烯醇也被用于制备医用敷料、缝合线等医疗器械。
此外，聚乙烯醇还具有良好的成膜性能和粘合性能，因此在包装领域有着重要
的应用。
例如，它可以用于制备PVA膜，用于食品包装、农药包装等。
同时，
PVA膜还可以用于制备水溶性包装袋，解决塑料包装袋对环境的污染问题。
在最近几年，随着人们对环保材料的需求日益增加，聚乙烯醇作为一种可降解
材料备受瞩目。
它可以通过改变分子结构，使得在一定条件下可以被微生物降解，从而减少对环境的污染。
因此，聚乙烯醇在包装、医疗器械等领域的应用前景广阔。
总的来说，聚乙烯醇作为一种重要的合成树脂材料，具有优异的物理性能和化
学性能，在医疗、包装、纺织等领域有着广泛的应用。
随着人们对环保材料的需求增加，聚乙烯醇作为一种可降解材料的前景也非常广阔。
希望本文的介绍能够帮助大家更好地了解聚乙烯醇这一重要材料。
聚乙烯醇
聚乙烯醇(PVA)第二章聚乙烯醇(PV A)2．1概述聚乙烯醇是人们最熟悉的水溶性高分子，它是白色、粉末状树脂，由聚醋酸乙烯水解而得。
其结构式为：由于分子链上含有大量侧基———羟基，聚乙烯醇具有良好的水溶性。
它还具有良好的成膜性、粘接力和乳化性，有卓越的耐油脂和耐溶剂性能。
因此，聚乙烯醇广泛地用作粘合剂(铸造型芯粘合剂，无纺布粘合剂，颜料粘合剂)、造纸用涂饰剂和施胶剂、纺织浆料、陶瓷工业中的暂时性粘合剂、乳液聚合的乳化剂和保护胶体、制备钢的淬火液、化妆晶、油田化学品及汽车安全玻璃。
当然，聚乙烯醇之所以早已为人们熟悉，并不是由于它的上述性能和用途，而是因为它是维尼纶的主要原料。
本章现在要讨论的并不是以维尼纶的原料出发来讨论聚乙烯醇，而是从非纤维应用的角度来描述其性能和用途。
聚乙烯醇最早是由德国化学家W．O．Herrmann和W．Haehnel博士于1924年首先发现的。
第一篇有关聚乙烯醇的论文发表于1927年。
直到1938年，日本仓敷公司、钟纺公司以电石为原料研制成合成纤维。
东京大学的樱田一郎教授发表了聚乙烯醇纤维的第一份研究报告。
美国的第一家聚乙烯醇生产厂家是杜邦公司，它于1939年开始生产。
而第一家初具工业规模并用以生产维尼纶的聚乙烯醇工厂是日本仓敷公司在富山建立的日产五吨的工厂，它于1950年投产。
此后相继有不少聚乙烯醇工厂投入生产，其生产能力和产量逐年都有所提高，产品的价格则逐年下降。
表2—2、表2-3是日本和美国的生产能力。
由表可见，日本的聚乙烯醇生产能力约为全世界生产能力总和的一半。
同时，日本的生产技术水平也居领先地位。
我国聚乙烯醇生产起始于60年代初，最早在天津有机化工实验厂试产，1965年在吉林四平联合化工厂建成千吨级生产装置。
此后又在北京有机化工厂引进日本的技术和装置，建成万吨级生产装置。
70年代，又相继在各地建成九套万吨级生产装置，这些装置都为电石法的生产路线，1976年在上海金山石油化工总厂、1980年在四川维尼纶厂又分别建成乙烯和天然气路线的聚乙烯醇装置。
聚乙烯醇
1－碱液调配槽 2－树脂中间槽 3，4－泵 5－混合机 6－皮带醇解机 7，8－粉碎机 9－洗涤 釜 10－中间槽 11－蒸发机 12－连续式固－液分离机 13－干燥机
用途应用
聚乙烯醇缩醛
应用于
纸张涂层
耐汽油管道
织物处理剂，乳化剂
粘合剂
维尼纶合成纤维
聚乙烯醇树脂系列产品
性能
聚乙烯醇树脂系列产品系白色固体，外型分絮状、 颗粒状、粉状三种；无毒无味、无污染，可在80-90℃水中溶解。其水溶液有很好的粘接性和成膜性； 能耐油类、润滑剂和烃类等大多数有机溶剂；具有 长链多元醇酯化、醚化、缩醛化等化学性质
• 热性能
聚乙烯醇受热后发生软化(210～215℃)，但在一般情况下，它在熔融前便分解。 聚乙烯醇在加热到140℃以下时不发生明显的变化，加热至180C以上时，由碱法醇解 得到的聚乙烯醇开始发生变化，大分子发生脱水，在长链上形成共轭双键，并使其色 泽逐渐变深。这时其物理性能也有变化，如原有的水溶性消失，弹性模量显著增大， 并逐步变得硬而脆。据推测，其时所发生的反应历程如下图所示。 ～CH2—CH—CH2—CH—CH2—CH—CH2—CH—CH2—CH～ │ │ │ │ │ OH OH OH OH OH △↓OH_ ～CH2—CH—CH2—C—CH2—CH—CH2—CH—CH2—CH～ │ ║ │ │ │ OH O OH OH OH △↓ ～CH2—CH—CH2—C—CH=CH—CH2—CH—CH2—CH～ │ ║ │ │ OH O OH OH △↓ ～CH2—CH—CH2—CH—CH=CH—CH=CH—CH=CH～ │ ║ OH O
• 化学性质
聚乙烯醇主链大分子上有大量仲羟基，在化学性质方 面有许多与纤维素相似之处。聚乙烯醇可与多种酸、酸酐、 酰氯等作用，生成相应的聚乙烯醇的酯。但其反应能力低 于一般低分子醇类。
