装箱机械手机构设计及分析
械手结构的设计和分析
机械手腕部的结构分析
机器手手腕的自由度数，应根据作业需要来设计。机器手手腕自由度数目愈多，各关节的运动角度愈大，则机器手腕部的灵活性愈高，机器手对对作业的适应能力也愈强。
机器手手腕要与末端执行器相联，因此，要有标准的联接法兰，结构上要便于装卸末端执行器。
机器手的手腕机构要有足够的强度和刚度，以保证力与运动的传递。
为了减轻机器手运动部分的惯量，提高机器手的控制精度，一般腰部回转运动部分的壳体是由比重较小的铝合金材料制成，而不运动的基座是用铸铁或铸钢材料制成。
腰部结构要便于安装、调整。
机械手腰座结构的设计要求分析
机械手腰座结构的具体采用方案
腰座回转的驱动形式要么是电机通过减速机构来实现，要么是通过摆动液压缸或液压马达来实现，目前的趋势是用前者。因为电动方式控制的精度能够很高，而且结构紧凑，不用设计另外的液压系统及其辅助元件。考虑到腰座是机器手的第一个回转关节，对机械手的最终精度影响大，故采用电机驱动来实现腰部的回转运动。一般电机都不能直接驱动，考虑到转速以及扭矩的具体要求，采用大传动比的齿轮传动系统进行减速和扭矩的放大。
直角坐标机器手结构
圆柱坐标机器手的空间运动是用一个回转运动及两个直线运动来实现的，这种机器手构造比较简单，精度还可以，常用于搬运作业。其工作空间是一个圆柱状的空间。
圆柱坐标机器手结构
球坐标机器手的空间运动是由两个回转运动和一个直线运动来实现的，这种机器手结构简单、成本较低，但精度不很高。主要应用于搬运作业。其工作空间是一个类球形的空间。
03
机械手腰座结构的分析
腰部的回转运动要有相应的驱动装置，它包括驱动器。驱动装置一般都带有速度与位置传感器，以及制动器。
腰座要有足够大的安装基面，以保证机器手在工作时整体安装的稳定性。
搬箱机械手结构设计毕业设计论文
控制系统根据动作要求可分为开环和闭环控制系统。很多工业机器人采用计算机控制，一般分为决策级、策略级和执行级三级。决策级的功能是识别环境，建立模型，将作业任务分解为基本动作序列；策略级将基本动作变为关节坐标协调变化的规律，分配给各关节的伺服系统；执行级给出各关节伺服系统执行给定的指令。
1.2.2
(1)按用途分
机械手可分为专用机械手和通用机械手两种:
1)专用机械手
它是附属于主机的、具有固定程序而无独立控制系统的机械装置。专用机械手具有动作少、工作对象单一、结构简单、使用可靠和造价低等特点。
2)通用机械手
它是一种具有独立控制系统的程序可变的、动作灵活多样的机械手。通用机械手的工作范围大定位精度高通用性强，适用于不断变换生产品种的中小批量自动化的生产。
摘要
鉴于目前我国的发展状况，对外对内经济的繁荣发展，对于物流运输越来越依赖，运输的自动化提高对于目前国内发展情况的提高至关重要。因此工业机器人在工业生产、运输中更多更灵活的运用就是最好的提高方法。工业机器人种类繁多功能各不同。根据本设计需要，参考纸箱重量、纸箱尺寸，工作范围合理选择传动与驱动装置，从而设计出一种搬运纸箱的机械手。最终完成任务实现了预期目标设计出可靠可行的搬箱机械手。本机械手结构简单、制造、装配方便成本较低、占空间较小、工作范围较大、运动灵活、操作简便，可大批量生产用于搬运工作，柔性度较高，可匹配多种负载。
(4)关节式机械手
如图2-4，其机械手可以做几个自由度的旋转，它由大臂和小臂以及腰部组成，大小两臂的连接为肘关节，大臂与立柱的链接为肩关节，各关节均由铰链构成以实现转动，手臂的运动系由三个回转运动所组成，即大臂的俯仰、小臂的俯仰、大臂的回转。它工作范围大、动作灵活、通用性强，能够绕过机体与工作主机抓取物体。它的手指控制位置精度不高，需要多个关节同时转动来提供姿态并且其辅助设施、结构都较很复杂。
集装箱绑扎机械手总体设计及工作空间分析
集装箱绑扎机械手总体设计及工作空间分析发布时间：2021-02-01T07:28:37.330Z 来源：《防护工程》2020年30期作者：韩扬[导读] 根据集装箱船固定手册，有两种主要的集装箱固定方法：第一种是固定固定装置，在船舶建造和设计过程中直接固定在船体或舱口盖上，并且不能随意移动，主要是包括底座，盘子等；寰宇东方国际集装箱（启东）有限公司江苏启东摘要：文章主要是对当前集装箱船集装箱系固操作中存在的各种问题，提出了使用到工业机械手进行集装箱系固的方式。
望能为有关人员提供到一定的帮助和参考。
关键字：集装箱绑扎件；工业机械手；连杆参数；工作空间1、前言集装箱运输是当前全休货物交通中进行运输的重要方式之一，当前我国技术的不断发展以及进步，同时也使得了集装箱在搬运过程中的自动化程度也在随之而提高。
在装卸的过程中集装箱的绑扎件装卸主要是有人工所完成，这在一定程度上增加了工人的劳动强度，降低集装箱的装卸效率。
2、机械手总体设计方案根据集装箱船固定手册，有两种主要的集装箱固定方法：第一种是固定固定装置，在船舶建造和设计过程中直接固定在船体或舱口盖上，并且不能随意移动，主要是包括底座，盘子等；第二个主要用于固定螺钉，该螺钉在船体上没有锁孔，包括没有锁孔的螺钉，依据集装箱船固定手册，有两种主要的固定方法：第一种是固定装置，在船舶建造和设计过程中直接固定在船体或舱口上，不能随意移动，主要包括底板。
第二个主要用于固定螺钉，该螺钉在船体上没有锁孔，包括没有锁孔的螺钉。
2.1、机械手安装设计方案机械手平台设计在集装箱船系索桥上，也可以绑在水平伸缩镜上桥牌。
那个最大延伸高度需要确保操纵器能够操作最上面的绑定第二部分容器操纵器可以操作绑定两侧的所有绑定组件桥牌。
那个操纵器必须安装在装订的两侧桥。
如果有必要将集装箱卸到集装箱装卸区，操作前应先将集装箱卸下，再移动到机器人锁的位置=。
装载过程则相反：首先，码头起重机将集装箱提升到指定的集装箱位置，然后将平台移动到相应的位置。
连杆装箱机械手的设计

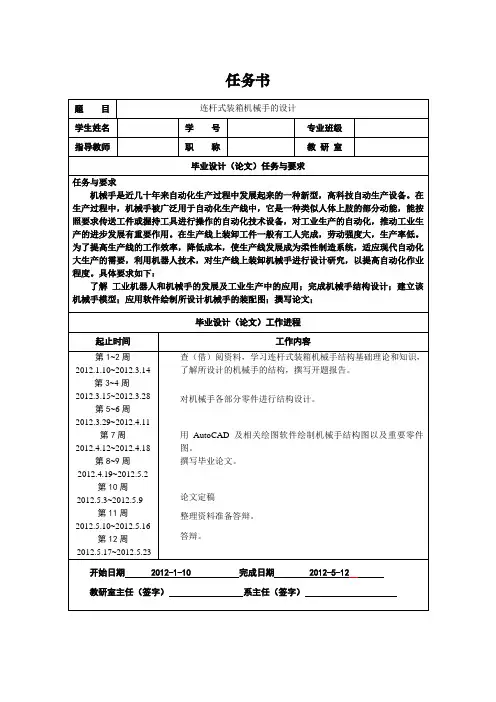

任务书开题报告注：此表前三项由学生填写后，交指导教师签署意见，经教研室审批后，才能开题。
中期检查表工业机械手是近几十年发展起来的一种高科技自动生产设备。
工业机械手也是工业机器人的一个重要分支。
主要叙述了机械手的设计计算过程。
本文比较全面地讨论了工业机械手的手部和腕部、手臂伸缩机构以及上升和回转机构等主要部件的结构设计。
并在最后做了一些液压控制方面的设计，绘制了液压系统图等。
工业机械手是近代自动控制领域中出现的一项新技术，并已成为现代机械制造生产系统中的一个重要组成部分，这种新技术发展很快，逐渐成为一门新兴的学科——机械手工程。
机械手涉及到力学、机械学、电器液压技术、自动控制技术、传感器技术和计算机技术等科学领域，是一门跨学科综合技术关键字：机械手;气动;自由度；Industrial robot is developed in recent decades as a high-tech automated production equipment. Industrial robot manipulator is an important branch of industry. Mainly describes the design of the mechanical hand calculation. This more comprehensive discussion of the industrial robot hand and wrist, arm stretching up and rotating bodies and agencies and other major components of the structural design. . Modern automatic control of industrial robots is a new emerging field of technology, and has become a modern mechanism in the production system is an important part, this new technology has developed rapidly, and gradually become a new subject - Mechanical hand . Manipulator involves mechanics, mechanics, electric and hydraulic technology, automatic control technology, sensor technology and computer technology fields of science, is a cross-disciplinary technology.Keywords:manipulator，pneumatic，freedom目录第一章绪论 (1)1.1机械手的基本概念 (2)1.2 国内外的发展状况 (2)1.3机械手特点、研究意义 (3)1.3.1 机械手的特点 (3)1.3.2机械手的研究意义 (3)1.4机械手的组成 (4)1.4.1机械手的组成 (4)1.5设计任务介绍及意义 (4)第二章机械手总体结构的确定 (5)2.1 机械手的运动自由度 (5)2.2 工作空间的确定 (5)2.3额定负载的确定 (5)2.4机械手结构形式的确定 (5)2.5运动速度 (6)2.6 定位精度 (7)2.7 机械手的技术参数列表 (7)2.8机械传动系统设计 (7)第三章手部结构设计 (9)3.1夹持式手部结构 (9)3.1.1手指的形状和分类 (9)3.1.2设计时考虑的几个问题 (9)3.1.3手部夹紧气缸设计 (10)第四章手腕结构设计 (15)4.1 手腕的自由度 (15)4.2 手腕的驱动力矩的计算 (15)4.2.2回转气缸的驱动力矩计算 (17)4.2.3 手腕回转缸的尺寸 (17)第五章手臂伸缩，升降，尺寸设计与校核 (18)5.1手臂伸缩气缸的尺寸设计与校核 (18)5.2纵向气缸的设计 (20)5.3导向装置 (22)5.4 平衡装置 (22)第六章总结 (23)第七章致谢 (24)参考文献 (25)第一章绪论1.1机械手的基本概念机械手，属工业机器人的范畴，机器人学是近几十年来迅速发展起来的一门综合学科。
包装机器人结构设计
包装机器人结构设计在现代工业生产中，包装机器人逐渐取代了传统的包装方式，成为了生产线上不可或缺的一部分。
包装机器人能够在短时间内完成对产品的包装，提高生产效率，同时也提高了包装的精度和质量。
而一个好的包装机器人不仅需要具备高效的包装能力，同时还需要结构合理，易于操作和维护。
一、机器人手臂机器人手臂是包装机器人最核心的组成部分，它是机器人完成包装任务的首要工具。
机器人手臂的结构设计应该兼顾其精度和力量，同时还需要考虑到其运动灵活性和速度。
一般来说，机器人手臂采用电动或气动驱动。
电动驱动的机器人手臂动力强劲，适合进行重量或大尺寸产品的包装；而气动驱动的机器人手臂则特别适合小尺寸、高速包装任务。
不同类型的机器人手臂应根据不同的包装任务进行选择。
二、机器人控制系统机器人控制系统是包装机器人的大脑，它控制机器人手臂的运动、停止、速度和精度等参数，从而完成产品的包装。
机器人控制系统分为两种类型：单独的控制器和集成的控制系统。
单独的控制器需要通过有线或无线方式与机器人手臂进行连接，而集成的控制系统则将控制器和机器人手臂集成在一起，形成一个完整的包装机器人。
不同的情况下，应选择不同类型的控制系统，以满足不同的包装任务需求。
三、机器人操作面板机器人操作面板是包装机器人人机交互的接口，它是包装机器人操作的重要入口。
一般来说，机器人操作面板应该简单易懂，方便操作、快捷且直观。
同时还应该具备高精度的触摸屏，以方便用户进行对机器人的控制和调试。
机器人操作面板是机器人操作的基础，因此它的设计应该充分考虑到用户的使用习惯和操作需求。
四、机器人安全保护装置机器人安全保护装置是保障机器人安全的重要组成部分。
机器人安全保护装置包括多级安全防护机制、断电机制、电磁感应刹车、声、光等。
在包装机器人的使用过程中，这些安全装置起到了至关重要的作用。
机器人的安全保护装置是机器人结构设计中不可或缺的一部分，只有做好了机器人的安全保护措施，才能确保机器人在工作时不对人员和财产造成损害。

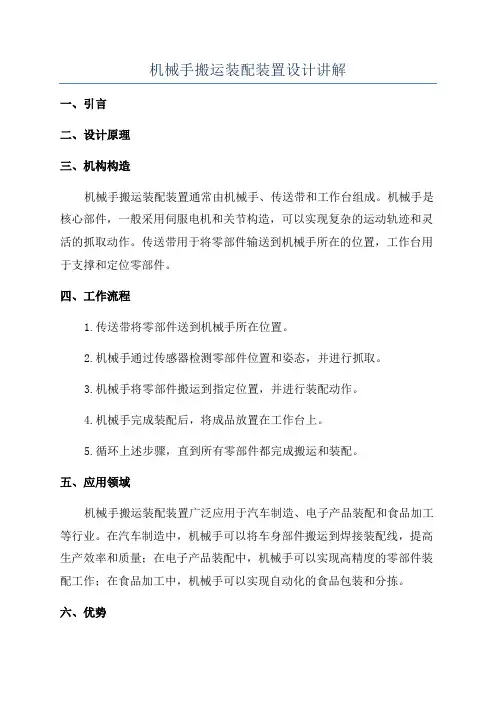

机械手搬运装配装置设计讲解
机械手搬运装配装置设计讲解一、引言二、设计原理三、机构构造机械手搬运装配装置通常由机械手、传送带和工作台组成。
机械手是核心部件，一般采用伺服电机和关节构造，可以实现复杂的运动轨迹和灵活的抓取动作。
传送带用于将零部件输送到机械手所在的位置，工作台用于支撑和定位零部件。
四、工作流程1.传送带将零部件送到机械手所在位置。
2.机械手通过传感器检测零部件位置和姿态，并进行抓取。
3.机械手将零部件搬运到指定位置，并进行装配动作。
4.机械手完成装配后，将成品放置在工作台上。
5.循环上述步骤，直到所有零部件都完成搬运和装配。
五、应用领域机械手搬运装配装置广泛应用于汽车制造、电子产品装配和食品加工等行业。
在汽车制造中，机械手可以将车身部件搬运到焊接装配线，提高生产效率和质量；在电子产品装配中，机械手可以实现高精度的零部件装配工作；在食品加工中，机械手可以实现自动化的食品包装和分拣。
六、优势1.提高生产效率和质量：机械手具备高速和高精度的搬运和装配能力，能够实现快速和准确的装配过程。
2.减少人力投入：机械手可以替代大量的繁重和重复劳动，减少人力投入，同时还能提高工作环境的安全性。
3.提高工作稳定性和一致性：机械手可以确保在不同的工作状态下保持稳定的工作质量和效率，减少人为因素对装配质量的影响。
4.更好地适应多样化生产需求：机械手装配装置具有较强的灵活性和多功能性，可以根据不同的生产需求进行快速调整和改造。
七、结论机械手搬运装配装置是一种提高生产效率和质量的自动化装配设备。
通过计算机控制和传感器反馈，机械手可以实现高速、高精度和灵活的搬运和装配工作。
它广泛应用于汽车制造、电子产品装配和食品加工等行业，具有提高生产效率、减少人力投入和提高装配一致性等优势。
毕业设计(论文)苹果分类包装机械手传送机构及抓取部分设计
苹果分类包装机械手传送机构及抓取部分设计摘要本文从生产实际要求出发，在对苹果生物学特性及传送方式进行深入研究的基础上完成了苹果传送机构和四自由度苹果分类搬运机械手抓取部分的结构设计。
选取了合理的传送电机，确定了传送机构的主要尺寸，选择了机械手的坐标形式；设计了机械手的手部结构；选择了机械手的传动方式；使用了合理的手指结构；根据各部分气缸所需的驱动力，确定出手指主要尺寸。
对单、双支点回转型手指的夹持误差分析比较后，选用单支点回转型手指；在手部驱动杆运动时，通过两次夹持不同直径的苹果来确定手部滑槽的长度。
研究设计完成后的系统减小了对苹果表皮的损伤，智能化程度较高。
机械手具有运动灵活，占地面积小，操作简便等优点，因此，适宜于中小规模的水果分类搬运。
关键词：苹果包装；机械手；传送机构]DESIGN OF TRANSPORT AND GRASPING MECHANISM OF MANIPULATOR FOR APPLES CATEGORISEPACKINGABSTRACTThis paper set out from the practical production,completed the design of structure of apple transport mechanism and the four freeness degree manipulator which used to class and transit apples on the base of doing deeply study to apple’s biologic characteristic and carrying style. Selected a reasonable Motors for transmission, Calculated and determined main size of the transmission body. Chosen the coordinate form, designed the hand frame and selected the transmission way of the manipulator;made use of the reasonable finger frame;According to the drive power which each parts of air cylinders needed, Calculated and determined the main size of the finger. Determined use the single fulcrum gyration finger to be more reasonable after the analysis of grasp error between the single fulcrum gyration finger and the double fulcrum gyration finger. When the driving pole of hand is moving,the length of runner can be counted through grasp different diameter apples two times.The completing research design system decreased the injury to the apple epidermis, and the intelligent degree was higher. The manipulator has the merits of the vivid movement, small covered area, and simple operation etc.Therefore, it suitable to the small-scale fruit when classification and transporting.Key Words：Packaging of apple，Manipulator，Transport mechanism目录摘要 (I)ABSTRACT (II)目录 (III)第一章绪论 (1)1.1苹果分类包装机械的发展现状 (1)1.2机械手的概述 (1)1.3机械手的组成及其分类 (2)1.4系统的工作任务 (4)1.5研究目的和意义 (6)第二章机械手的功能分析及总体设计方案 (7)2.1机械手的坐标型式与自由度的选用 (7)2.2机械手的结构方案设计 (7)2.3机械手的驱动方案设计 (7)2.4机械手的主要参数 (8)2.5苹果表面受力参数 (9)第三章机械手手部设计 (11)3.1手部的种类及设计注意事项 (11)3.2手指的抓取机能及手指尺寸的计算 (13)3.3滑槽尺寸的确定 (21)3.4手部夹紧气缸的选择 (23)第四章苹果传送机构的设计 (32)4.1传送带的设计 (32)4.2电机的选择： (33)第五章结论与展望 (36)5.1主要结论 (36)5.2展望 (36)参考文献 (37)致谢 (38)第一章 绪论1.1苹果分类包装机械的发展现状目前我国使用的选果机大部分是从日本、韩国进口的，不但耗费大量外汇，而且由于成本较高，在国内的推广使用受到了限制。
机械手的机械结构设计与精度分析
机械手的机械结构设计与精度分析一、引言机械手作为一个复杂的机电一体化系统，在现代工业中扮演着重要的角色。
它能够完成复杂的操作，如抓取、搬运、组装等，广泛应用于生产线自动化以及其他领域。
机械手的机械结构设计以及精度分析对其工作性能有着直接的影响。
本文将深入探讨机械手的机械结构设计与精度分析。
二、机械手的机械结构设计1. 关节结构设计机械手的关节结构设计是机械手设计中最关键的部分之一。
关节的设计需要兼顾结构的刚性和运动的灵活性。
常见的关节结构包括球面关节、回转关节和滑动关节等。
在设计中，需考虑关节的承载能力、运动范围和摩擦等因素，以保证关节的可靠性和稳定性。
2. 运动链设计运动链是机械手的运动组织结构，决定了机械手的工作空间和自由度。
运动链的设计需要满足机械手工作的要求，如抓取物体的大小和形状、工作速度等。
常见的运动链结构有串联结构、并联结构和混合结构等。
在设计中，需平衡机械结构的复杂性和运动灵活性，以提高机械手的工作效率和稳定性。
3. 结构材料选择机械手的结构材料选择直接关系到机械手的刚性和重量。
常见的结构材料有钢、铝合金和碳纤维等。
在选择材料时，需根据机械手的工作环境和负载要求进行综合考虑。
高刚性和低重量的材料能够提高机械手的工作精度和速度，同时也增加了机械手的成本。
三、机械手的精度分析1. 误差来源分析机械手的精度主要受到结构误差、运动误差和传感器误差等因素的影响。
结构误差包括制造和装配误差，运动误差包括机械间隙和传动误差等。
传感器误差包括测量误差和漂移误差等。
2. 精度评估方法机械手的精度评估方法通常包括静态精度和动态精度。
静态精度是指机械手在静止状态下达到的精度，可以通过点位误差和重复定位误差等指标进行评估。
动态精度是指机械手在运动状态下达到的精度，可以通过轨迹精度和速度误差等指标进行评估。
3. 精度优化方法为提高机械手的精度，可以采取一系列的优化方法。
例如，通过加强关节的刚性和减小结构误差来提高静态精度；通过控制机械间隙和传动系统的精度来提高动态精度；通过使用高精度传感器和改进控制算法来减小传感器误差等。
