procast简单零件教程
1、打开procast软件的MeshCast~~准备划分网格~选File-Open~然后指向你的那个igs文件，记得让igs文件的文件夹不能是中文，中文的话会出错
导进来了吧··接着如下图，在右下角的地方输入个数字，越大模拟的越快，不过越不准确！输入完数字按下回车，
然后点击划分网格
，
2、划分完点下旁边的眼睛，就能看到你划分的网格了，接着点最后那个绿的三角，GO~~进入下一阶段，接着按下图的顺序依次点击！！
然后可以退出了·记得保存下··有人问了··我到底生成的是个什么格式的文件···答：这时候生成的是个*.mesh 文件，就是一个体网格文件，
关闭MeshCast了吧··接下来·，打开Precast,然后同样·File-Open~指向你那个文件
打开后如图···
这时候已经成功一半了··接下来要设置参数！！先选择浇注液体的材料~~如下图
按顺序点就可以了···呵呵······
在add里加上速度velocity和冷却条件heat~~~~ 接下来设置速度和heat的数值~如下图
还是按顺序···速度方向是-Y ··heat采用空冷，Assign是接受的意思···相当于Apply~~ 接下来选参数作用的平面··
这个是速度的作用平面~~~
这个是heat的~~
PROCAST里的按钮你按完不是自动复位的··要在按一下才能进行其他操作！！！：）
这个是设置重力的··
这个是设置初始条件的···这里面居然米有apply或者接受的按钮····不过在下面输入完初始温度后按回车就可以了
所有参数都设置完了··保存关闭吧！！希望能模拟成功！我们继续
这步完后出来个DOS窗口···听说是转变二进制准备计算的···
上步忘了件事·就是那个指向···打重点号的地方···要指向你的模拟文件夹···我给忘了·刚才··不好意思·
DateCast后是Procast~~~如果出现上面的DOS窗口··说明开始模拟拉···接下来就是等待拉···
下面是模拟的结果···呵呵··本帖不能说明什么··就是想给刚接触procast的朋友一个开胃果··这些都是最简单的东西···+ p2 O) v. d! t
就是网格有点密，要不也该算完了1 _' R" z7 l# D; D
材料弄错了，我弄成了铁基合金，所以温度加到了1600，不知道是否会有问题。
procast-初级教程
ProCAST软件综合培训教程 CopyRight cax2001@ ProCAST 3.20 简体中文基础应用教程版权所有：软件猎手cax2001@第一章 软件及基本操作介绍ProCAST软件是由美国UES公司开发的铸造过程模拟软件，采用基于有限元(FEM)的数值计算和综合求解的方法，对铸件充型、凝固和冷却过程中的流场、温度场、应力场、电磁场进行模拟分析。
一、软件模块：如图1所示，ProCAST软件包括8个模块：1、基本模块Base Module：基本模块包括温度场、凝固、材料数据库及前后处理。
2、剖分模块Meshing：产生输入模型的四面体体网格3、流动模块Fluid：对铸造过程中的流场进行模拟分析4、应力模块Stress：对铸造过程中的应力场进行模拟分析5、微结构模块Microstructure：对铸件的微观组织结构进行模拟分析6、电磁模块Electromagnetic：对铸造过程中的电磁场进行模拟分析7、辐射模块Radiation：对铸造过程中的辐射能量进行模拟分析8、逆运算模块Inverse：采用逆运算计算界面条件参数和边界条件参数二、模拟过程ProCAST软件的模拟流程包括：1、创建模型：可以分别用I-Deas、Pro/E、UG、Patran、Ansys 作为前处理软件创建模型，输出ProCAST可接受的模型或网格文件。
2、MeshCAST：对输入的模型或网格文件进行剖分，最终产生四面体体网格，生成xx.mesh文件，文件中包含节点数量、单元数量、材料数量等信息。
3、PreCAST：分配材料、设定界面条件、边界条件、初始条件、模拟参数，生成xxd.out和xxp.out文件，4、DataCAST：检查模型及PreCAST中对模型的定义是否有错误，如有错误，输出错误信息，如无错误，将所有的模型信息转换为二进制，生成xx.unf文件。
5、ProCAST：对铸造过程模拟分析计算，生成xx.unf文件。
ProCAST压铸教程(中文)
一、 启动Precast.二、 导入网格文件。
如果要进行3D 分析，需要导入一个有限元网格文件。
网格文件可以由PA TRAN , IDEAS, ANVIL, ANSYS, ARIES 等格式输出。
本教程使用的网格文件由MeshCAST 自动生成。
典型的MeshCAST 文件的文件名类型“prefix.mesh ”。
操作步骤：GEOMETRY>MESHCAST>APPLY如果使用MeshCAST 生成的文件，模型的单位包含在文件里。
如果是由其它的软件生成的文件，必需要进行单位设置。
操作步骤：GEOMETYR>UNITS如果文件导入成功，会出现一个文件检查结果。
（如图）会帮助确认导入文件中正确的节点、元素、实体的数量。
为了方便看几何体，可以使用快捷键。
操作步骤：MATERIAL>SHIFT+X>CTRL+SHIFT+Y>HIDDEN 。
三、 确定对称面通过选择位于对称面上的3个点来确定一个对称面。
使用网格工具或者造型工具可以找到这些点。
通过定位每个平面上的节点来确定这些点并且标明节点的平面坐标。
对称面必需满足两个条件：l 没有热流传过对称面l 没有液流经过对称面对称边界条件也会自动生成。
参见本教程后面的边界条件的设置。
操作步骤：GEOMETRY>SYMMETRY>MIRROR 1>输入对称面的坐标， X=0>APPLY>SYMMETRY>EXECUTE设置对称面后，屏幕上只显示出一半铸件。
我们只要模拟一半铸件，而不会降低精度，并且还会减少模拟的时间。
图 1对称面上的定位点的输入四、导入网格文件的检查导入的文件中是否有坏点对模拟结果有很大的影响。
一定要对导入的文件进行检查。
1、操作步骤：GEOMETRY>CHECK GEOM>NEG-JAC本步骤用来寻找负雅可比元素。
这些元素把内部的面翻到外面或者是平面。
如果网格文件中含有这些元素，模拟中止很大程度上是由于收敛的问题。

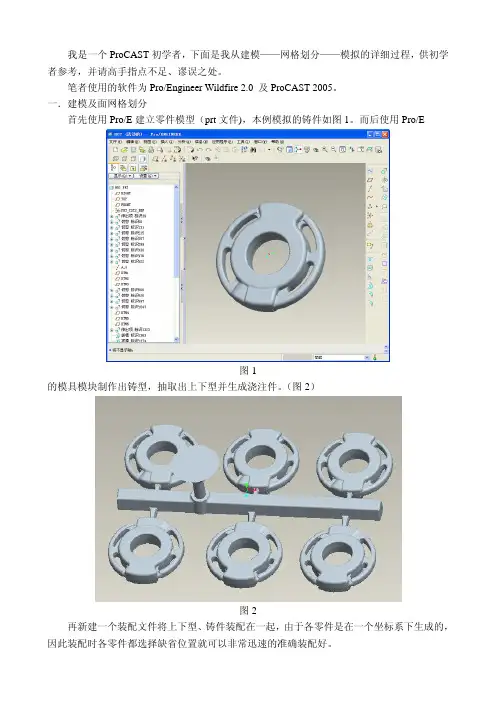

ProCAST基本模拟过程
我是一个ProCAST初学者，下面是我从建模——网格划分——模拟的详细过程，供初学者参考，并请高手指点不足、谬误之处。
笔者使用的软件为Pro/Engineer Wildfire 2.0 及ProCAST 2005。
一．建模及面网格划分首先使用Pro/E建立零件模型（prt文件)，本例模拟的铸件如图1。
而后使用Pro/E图1的模具模块制作出铸型，抽取出上下型并生成浇注件。
（图2）图2再新建一个装配文件将上下型、铸件装配在一起，由于各零件是在一个坐标系下生成的，因此装配时各零件都选择缺省位置就可以非常迅速的准确装配好。
装配完成后，选择应用程序菜单的Mechanica选项，会弹出如下窗口：勾选有限元模式，上面模式Structure或Thermal都可以，然后点确定。
下面要为各部分选择最大网格尺寸，点选网格菜单内的控制选项，会弹出左边的对话框：这时在SIM SELECT菜单上选第三项Part Boundary，并在模型树上选择铸型或零件，点确定后在Elemet Size栏内输入你所希望的网格尺寸。
本例中，通过建立两个网格控制来区分铸型与铸件，铸型网格尺寸选择20，铸件选择5。
网格控制建好后，开始创建面网格，按下图选择网格类型。
单击起始，经过P42.8D（双核）约30秒钟地计算，划分出地网格如下图：下面的步骤是点击分析菜单的有限元求解项，弹出下面的对话框：在Solver项中选择ANSYS，对话框下部会自动生成扩展名为ans的网格文件名。
点OK，这个文件会生成在你所指定的文件夹下（应该和你模型文件在一个文件夹）。
软件会提示你没有分配材料，是否继续，当然继续。
至此使用Pro/E划分面网格完成。
二.划分体网格打开ProCAST2005，用MeshCAST打开上面生成的ans文件（ProCAST2005提供了ANSYS 接口），先在Properties菜单中将单位改为绘制模具时实际使用的单位。
我这个例子未对网格做任何修复工作，直接使用Tet Mesh工具栏中的Generat Tet Mesh进行体网格划分，划分成功后会在原来工具栏的位置上出现如下图的状态栏：这个例子里三种材料分别是上下型及铸件，与设计情况相符合。
procast简单零件教程.doc
1、打开procast软件的MeshCast~~准备划分网格~选File-Open~然后指向你的那个igs文件，记得让igs文件的文件夹不能是中文，中文的话会出错导进来了吧··接着如下图，在右下角的地方输入个数字，越大模拟的越快，不过越不准确！输入完数字按下回车，然后点击划分网格，2、划分完点下旁边的眼睛，就能看到你划分的网格了，接着点最后那个绿的三角，GO~~进入下一阶段，接着按下图的顺序依次点击！！然后可以退出了·记得保存下··有人问了··我到底生成的是个什么格式的文件···答：这时候生成的是个*.mesh文件，就是一个体网格文件，关闭MeshCast了吧··接下来·，打开Precast,然后同样·File-Open~指向你那个zhujian.mesh 文件打开后如图···先选择浇注液体的材料~~如下图按顺序点就可以了···呵呵······接下来设置速度和heat的数值~如下图接下来选参数作用的平面··这个是heat的~~PROCAST里的按钮你按完不是自动复位的··要在按一下才能进行其他操作！！！：）这个是设置重力的··初始温度后按回车就可以了所有参数都设置完了··保存关闭吧！！希望能模拟成功！我们继续这步完后出来个DOS窗口···听说是转变二进制准备计算的···忘了·刚才··不好意思·DateCast后是Procast~~~如果出现上面的DOS窗口··说明开始模拟拉···接下来就是等待拉···下面是模拟的结果···呵呵··本帖不能说明什么··就是想给刚接触procast的朋友一个开胃果··这些都是最简单的东西···+ p2 O) v. d! t就是网格有点密，要不也该算完了1 _' R" z7 l# D; D材料弄错了，我弄成了铁基合金，所以温度加到了1600，不知道是否会有问题情感语录1.爱情合适就好，不要委屈将就，只要随意，彼此之间不要太大压力2.时间会把最正确的人带到你身边，在此之前，你要做的，是好好的照顾自己3.女人的眼泪是最无用的液体，但你让女人流泪说明你很无用4.总有一天，你会遇上那个人，陪你看日出，直到你的人生落幕5.最美的感动是我以为人去楼空的时候你依然在6.我莫名其妙的地笑了，原来只因为想到了你7.会离开的都是废品，能抢走的都是垃圾8.其实你不知道，如果可以，我愿意把整颗心都刻满你的名字9.女人谁不愿意青春永驻，但我愿意用来换一个疼我的你10.我们和好吧，我想和你拌嘴吵架，想闹小脾气，想为了你哭鼻子，我想你了11.如此情深，却难以启齿。

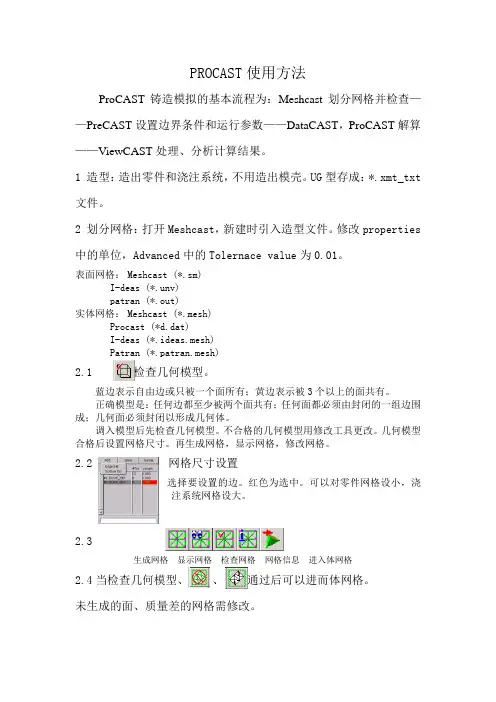

PROCAST使用方法
PROCAST使用方法ProCAST铸造模拟的基本流程为：Meshcast划分网格并检查——PreCAST设置边界条件和运行参数——DataCAST，ProCAST解算——ViewCAST处理、分析计算结果。
1 造型：造出零件和浇注系统，不用造出模壳。
UG型存成：*.xmt_txt 文件。
2 划分网格：打开Meshcast，新建时引入造型文件。
修改properties 中的单位，Advanced中的Tolernace value为0.01。
表面网格：Meshcast (*.sm)I-deas (*.unv)patran (*.out)实体网格：Meshcast (*.mesh)Procast (*d.dat)I-deas (*.ideas.mesh)Patran (*.patran.mesh)2.1 检查几何模型。
蓝边表示自由边或只被一个面所有；黄边表示被3个以上的面共有。
正确模型是：任何边都至少被两个面共有；任何面都必须由封闭的一组边围成；几何面必须封闭以形成几何体。
调入模型后先检查几何模型。
不合格的几何模型用修改工具更改。
几何模型合格后设置网格尺寸。
再生成网格，显示网格，修改网格。
2.2 网格尺寸设置选择要设置的边。
红色为选中。
可以对零件网格设小，浇注系统网格设大。
2.3生成网格显示网格检查网格网格信息进入体网格2.4当检查几何模型、、通过后可以进而体网格。
未生成的面、质量差的网格需修改。
2.5 edit Mesh页中check mesh和check intersections需检查合格，否则修改网格。
在shell页中选取不作型壳的表面，输入型壳厚度，生成型壳，再检查check mesh 和check intersections两项。
然后tel mesh页中点gengerate tel mesh生产体网格。
检查体网格质量Bad Elements、Neg Jac（可以有几个Bad Elements）。
ProCAST入门学习
3.利用选择工具选 择边界条件的区域， 并单击Store
4.选择边界条件， 并单击Assign
重力定义
1. 单击Process/Gravity, 弹出重力定义窗口 2.用左键单击X、 Y、Z来选择重力 大小和方向
3.单击Apply
初始条件定义
1.单击Initial Conditions,定 义初始条件 2.左键选上材料的 初始温度（红色）， 并在输入窗口输入 其初是温度， Enter
直到出现“请按任意键继续”的提示，才能进入ProCAST
ProCAST
2、单ProCAST
1、找到模型工作 目录 3、单击Run, 出现一个DOS窗口
在求解过程中，单击Status，可以查看计算进度
运行参数定义
1.单击Run Parameters, 定义运行参数， 设置好参数后 单击Applay， 关闭窗口，退 出PreCAST,保 存文件
运行参数定义
1.定义铸 造类型 1.定义求解 基本参数
1.定义热 力参数
1.定义流 动参数
DataCAST
2、单DataCAST
1、找到模型工作 目录 3、单击执行DataCAST, 出现一个DOS窗口
3、单击TetMesh，再单 击Generate Mash，生 成体网格
生成体网格后自动进入 这个界面，关闭窗口， 会提示是否退出，单击 是，退出。生成的*.mash 文件会自动保存到放置 *.ans文件的位置
PreCAST
前处理过程
进入路径
2、单击PreCAST 1、找到模型工作 目录
读入模型文件
1、单击Control图标， 出现网格控制窗口
网格创建
1、单击网格，在下拉 列表里选择创建，弹出 创建有限元网格窗口
ProCAST之铸造仿真模拟软件
1.单击Boundary
Conditions/Assign Surface，弹出边界条 件定义窗口
2.单击Add，在弹出窗 口中选择要定的边 界条件
3.利用选择工具选 择边界条件的区域， 并单击Store
4.选择边界条件， 并单击Assign
重力
1. 单击Process/Gravity,弹 出重力定义窗口
ProCAST铸造仿真模 拟软件培训
材料定义
1.单击Materials/Assign， 弹出材料定义窗口
4.左键单击选择 是否为空腔
4.单击Read， 可查看该材料 的热物理性质
（如左图）
2.用左键选择上面 红色体的材料，并 单击Assign
3.右键单击，在弹出 窗口中选择该材料所 属类型
十一、材料定义
精铸模拟操作过程举例
2.用左键单击X、 Y、Z来选择重力 大小和方向
3.单击Apply
十二、运行参数设置（注：以后内容在演示过程中分别 进行讨论，不再单独列出）
1.单击Run Parameters,定 义运行参数
1.定义铸 造类型
1.定义热 力参数
1.定义求解 基本参数
1.定义流 动参数
十三、MeshCAST-模壳建立
ProCAST可以根据化学成分计算热焓曲线、固相线曲线、密度和热导率， 可计算的合金元素如下：
采用Scheil或Lever方法进行计算， Scheil和Lever对应着两个不同的微观偏 析模型，如果是Lever，应用杠杆定律，即溶质可以在熔体中完全混合。 如果是Scheil，指的是溶质在固相中完全没有扩散。Back Diffusion模型 假定溶质在固相中可以部分扩散，是介于上述两种模型之间的模型。需 要指定平均冷却速率以确定固相中的扩散量。
Procast操作手册 通力公司的简要教程
Procast培训简要教程Procast基本操作指南Procast铸造模拟的基本流程为：造型——划分表面网格——MeshCAST划分体网格——PreCAST设置边界条件和运行参数——DataCAST——ProCAST解算——PostCAST，ViewCAST处理、分析模拟结果。
下面进行较为详细的说明。
一． Ideas造型与划分表面网格1．造型(simulation + master modeler): 建模顺序为铸件，浇注系统，砂箱。
*注意直浇口面，明冒口面，和砂箱上表面必须在一个平面上。
对于一般的砂芯，可看作砂箱的一部分。
2．Partition（先选铸件，再选砂箱。
）3．划分模型的表面网格（simulation+ meshing）4．输出面网格模型: file, export, ideas simulation universal file, 键入文件名（文件为 *.unv），OK。
二． Meshcast（划分体网格）1．在Dos窗口键入meshcast2．File/open，文件类型选I-deas surface mesh(*.unv)3．Check mesh, Check intersection，检查表面网格质量，提示信息显示在左下角的Message Window中，如表面网格通过，则进入下一步，否则修改4．Tet mesher, full layer（对砂型采用no layer）, gen tet mesh5．Display Ops下(点击bad element, Negative Jac)检查是否有坏单元和负雅各比单元。
如果有坏单元，则Smoothing优化单元(smooth优化建议不要超过两次)，save。
有些坏单元无法消除，需对表面网格进行修改。
6．Exit（生成 *.mesh文件）三． Precast (设定材料的热物性参数，边界条件，运行参数等) 1．在文件所在的目录下键入precast *（*为文件名前缀）2．Geometry, units(mm), meshcast *.mesh，Apply。
ProCAST压铸模拟仿真详细操作步骤
ProCAST压铸模拟仿真详细操作步骤1 绘制模具的三维模型绘制好模具的三维模型（可以是装配体也可以是多个零件体，但用零件体的话需要注意坐标应该对应，这里用装配体）1.1 这是简化的模具（已经将压室空腔添加到里面）1.2 这是一个简单的活塞1.3 这是装配好的模具2 划分网格前的准备工作2.1 将模具三维模型导入ProCAST软件的Visual Mesh模块打开软件切换到Visual Mesh 模块点击Open File打开保存好的装配体文件切换显示方式（为了便于查看，可以在几种显示方式之间切换）2.2 检查几何模型是否有缺陷点击check进行检查显示No problem identified点击close关闭此窗口2.3 检查并合并实体间的相交面点击check显示实体之间没有相交面点击close关闭窗口2.4 检查实体之间是否有相交点击check检查显示有一个相交点击Intersect All点击Close2.5 利用实体内的空腔生成铸件和浇注系统在volume上右键单击然后选择compute volumes（有时在进行相交操作时会自动生成）生成如图所示带有浇注系统的铸件3 划分网格3.1 划分面网格点击图标Surface Mesh设置参数如图所示点击Mesh All Surfaces生成面网格点击Close3.2 检查面网格并修复点击如图所示图标点击check修复面网格，直到显示surface mesh is ok点击Volume Mesh框选实体点击mesh点击Close3.4 检查体网格点击check显示volume mesh is ok点击close切换到Visual Cast模块在Volumes上右键单击然后选择edit设置如图所示。
Procast 反求-inverse入门教程
激活计算
选择计算对象，设为Y
Байду номын сангаас
计算参数设置
依次输入测量点 相应的“节点号”
消除测量中的波动误差 单位s，默认1 温度计算的权重系数 单位° C ，默认0.1 收敛公差 两次迭代值相对差小于 CONV时，认为已收敛 beta 值增减量 0.05~0.2（5%~20%） 最大迭代次数 一般15~30 如计算不能收敛到 CONV，达到ITERMAX 后强制终止
计算文件说明
• ·prefixd.dat (ProCAST input file) ·prefixp.dat (ProCAST Run parameters ·prefixid.dat (Inverse input file) ·prefixim.dat (Inverse measurements)
按照“正算”设置所有求解参数——只做凝固计算。 需要反求的“参数值”作为初始值按正常方式设置（如果初始值是常量，反求出 来的结果也是常量，如果初始值是温度曲线，反求出来的就是温度曲线）。 设置“inverse”菜单，选择要反求的“参数”：材料性能、边界条件。 材料性能求解：
Cp-比热 K-热导率 L-潜热
时间点
求解计算
2、直接“Run”
1、手动删除“i”
计算过程及结果
变量1最终结果 变量2最终结果 残差
计算过程
计算结束
结果文件
中 间 结 果
最终结果及残差
注意： 1、每次只能对一 种材料进行计算。 激活计算 2、计算Cp-比热 是，只能采用RPThermal 2 模型。
选择计算对象，设为Y
模型及参数设置-边界条件
边界条件求解：interface-界面换热系数：H， Heat BC-边界换热条件：H（
