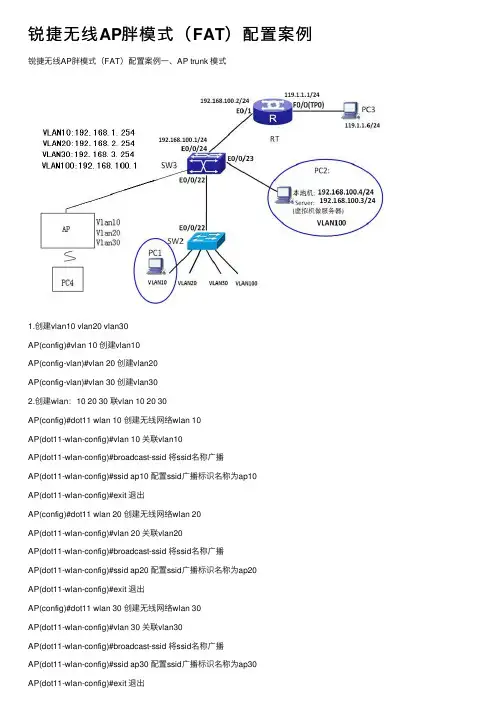

锐捷无线AP胖模式(FAT)配置案例
锐捷无线AP胖模式（FAT）配置案例一、AP trunk 模式1.创建vlan10 vlan20 vlan30AP(config)#vlan 10 创建vlan10AP(config-vlan)#vlan 20 创建vlan20AP(config-vlan)#vlan 30 创建vlan302.创建wlan：10 20 30 联vlan 10 20 30AP(config)#dot11 wlan 10 创建无线网络wlan 10AP(dot11-wlan-config)#vlan 10 关联vlan10AP(dot11-wlan-config)#broadcast-ssid 将ssid名称广播AP(dot11-wlan-config)#ssid ap10 配置ssid广播标识名称为ap10AP(dot11-wlan-config)#exit 退出AP(config)#dot11 wlan 20 创建无线网络wlan 20AP(dot11-wlan-config)#vlan 20 关联vlan20AP(dot11-wlan-config)#broadcast-ssid 将ssid名称广播AP(dot11-wlan-config)#ssid ap20 配置ssid广播标识名称为ap20AP(dot11-wlan-config)#exit 退出AP(config)#dot11 wlan 30 创建无线网络wlan 30AP(dot11-wlan-config)#vlan 30 关联vlan30AP(dot11-wlan-config)#broadcast-ssid 将ssid名称广播AP(dot11-wlan-config)#ssid ap30 配置ssid广播标识名称为ap30AP(dot11-wlan-config)#exit 退出3.创建子接口并封装AP(config)#interface gigabitEthernet 0/1.10创建千兆以太网接口G0/1的子接口G0/1.10AP(config-subif)#encapsulation dot1Q 10 封装802.1q协议，并把该端口关联到vlan10 AP(config-subif)#exit 退出AP(config)#interface gigabitEthernet 0/1.20创建千兆以太网接口G0/1的子接口G0/1.20AP(config-subif)#encapsulation dot1Q 20 封装802.1q协议，并把该端口关联到vlan20 AP(config-subif)#exit 退出AP(config)#interface gigabitEthernet 0/1.30 创建千兆以太网接口G0/1的子接口G0/1.30 AP(config-subif)#encapsulation dot1Q 30 封装802.1q协议，并把该端口关联到vlan30 AP(config-subif)#exit 退出4.广播信道封装协议关联wlanAP(config)#interface dot11radio 1/0 进入dot11radio1/ 0无线信道接口AP(config-if-Dot11radio 1/0)#mac-mode fat 设置模式为胖（FAT）模式AP(config-if-Dot11radio 1/0)#radio-type 802.11b设置无线网络协议类型为802.11bAP(config-if-Dot11radio 1/0)#wlan-id 10 关联wlan-id 10（即wlan 10）AP(config-if-Dot11radio 1/0)#wlan-id 20 关联wlan-id 20（即wlan 20）AP(config-if-Dot11radio 1/0)#wlan-id 30 关联wlan-id 30（即wlan 30）AP(config-if-Dot11radio 1/0)#exit 退出AP(config)#interface dot11radio 2/0 进入dot11radio2/ 0无线信道接口AP(config-if-Dot11radio 2/0)#mac-mode fat 设置模式为胖（FAT）模式AP(config-if-Dot11radio 2/0)#radio-type 802.11a 设置无线网络协议类型为802.11aAP(config-if-Dot11radio 2/0)#wlan-id 10 关联wlan10-id 10AP(config-if-Dot11radio 2/0)#wlan-id 20 关联wlan20-id 20AP(config-if-Dot11radio 2/0)#wlan-id 30 关联wlan30-id 30AP(config-if-Dot11radio 2/0)#exit 退出5.广播子接口封装：模式mac-mode fatAP(config)#interface dot11radio 1/0.10 进入无线信道接口1/0子接口dot11radio1/0.10 AP(config-subif)#encapsulation dot1Q 10 封装802.1q协议，并把该接口关联到vlan 10 AP(config-subif)#mac-mode fat 设置模式为胖（FAT）模式AP(config-subif)#exit 退出AP(config)#interface dot11radio 1/0.20 进入无线信道接口1/0子接口dot11radio1/0.20AP(config-subif)#encapsulation dot1Q 20 封装802.1q协议，并把该接口关联到vlan 20 AP(config-subif)#mac-mode fat 设置模式为胖（FAT）模式AP(config-subif)#exit 退出AP(config)#interface dot11radio 1/0.30 进入无线信道接口1/0子接口dot11radio1/0.30 AP(config-subif)#encapsulation dot1Q 30 封装802.1q协议，并把该接口关联到vlan 30 AP(config-subif)#mac-mode fat 设置模式为胖（FAT）模式AP(config-subif)#exit 退出AP(config)#interface dot11radio 2/0.10 进入无线信道接口2/0子接口dot11radio2/0.10AP(config-subif)#encapsulation dot1Q 10 封装802.1q协议，并把该接口关联到vlan 10 AP(config-subif)#mac-mode fat 设置模式为胖（FAT）模式AP(config-subif)#exit 退出AP(config)#interface dot11radio 2/0.20 进入无线信道接口2/0子接口dot11radio2/0.20AP(config-subif)#encapsulation dot1Q 20 封装802.1q协议，并把该接口关联到vlan 20 AP(config-subif)#mac-mode fat 设置模式为胖（FAT）模式AP(config-subif)#exit 退出AP(config)#interface dot11radio 2/0.30 进入无线信道接口2/0子接口dot11radio2/0.30AP(config-subif)#encapsulation dot1Q 30 封装802.1q协议，并把该接口关联到vlan 30 AP(config-subif)#mac-mode fat 设置模式为胖（FAT）模式AP(config-subif)#exit 退出6. 设置bvi 和dhcpAP(config)#interface bvi 10 进入bvi 10虚接口AP(config-if-BVI 10)#ip add 192.168.1.253 255.255.255.0 设置vlan 10网桥的IP地址（网关）AP(config)#interface bvi 20 进入bvi 10虚接口AP(config-if-BVI 20)#ip add 192.168.2.253 255.255.255.0设置vlan20网桥的IP地址（网关）AP(config)#interface bvi 30 进入bvi 30 虚接口AP(config-if-BVI 30)#ip add 192.168.3.253 255.255.255.0设置vlan 30网桥的IP地址（网关）AP(config)#service dhcp 开启dhcp功能AP(config)#ip dhcp pool 10 建立名为10的dhcp地址池AP(dhcp-config)#network 192.168.1.0 255.255.255.0 发布192.168.10.0网段的DHCPAP(dhcp-config)#default-router 192.168.1.254 设置默认网关AP(dhcp-config)#dns-server 61.130.254.34 湖州电信DNSAP(dhcp-config)#exit 退出AP(config)#ip dhc p pool 20 建立名为20的dhcp地址池AP(dhcp-config)#network 192.168.2.0 255.255.255.0 发布192.168.20.0网段的DHCP AP(dhcp-config)#default-router 192.168.2.254 设置默认网关AP(dhcp-config)#dns-server 61.130.254.34 湖州电信DNSAP(dhcp-config)#exit 退出AP(config)#ip dhcp pool 30 建立名为30的dhcp地址池AP(dhcp-config)#network 192.168.3.0 255.255.255.0 发布192.168.30.0网段的DHCP AP(dhcp-config)#default-router 192.168.3.254 设置默认网关AP(dhcp-config)#dns-server 61.130.254.34 湖州电信DNSAP(dhcp-config)#exit 退出二、Ap vlan模式1.创建vlan10AP(config)#vlan 10 创建vlan102.创建wlan 10 关联vlan 10AP(config)#dot11 wlan 10 创建无线网络wlan 10AP(dot11-wlan-config)#vlan 10 关联vlan10AP(dot11-wlan-config)#broadcast-ssid 将ssid名称广播AP(dot11-wlan-config)#ssid ap 配置ssid广播标识名称为apAP(dot11-wlan-config)#exit 退出3.创建接口并封装AP(config)#interface gigabitEthernet 0/1 进入接口以太网0/1AP(config-if-GigabitEthernet 0/1)#encapsulation dot1Q 10 封装802.1q协议，并把该接口关联到vlan10AP(config)#exit4.广播信道封装协议关联wlan10AP(config)#interface dot11radio 1/0 进入1/0无线信道接口AP(config-if-Dot11radio 1/0)#mac-mode fat 设置模式为胖（FAT）模式AP(config-if-Dot11radio 1/0)#wlan-id 10 关联wlan-id 10（即wlan 10）AP(config-if-Dot11radio 1/0)#radio-type 802.11b 设置无线网络协议类型为802.11bAP(config-if-Dot11radio 1/0)#exit 退出5. 设置bvi 和dhcpAP(config)#interface bvi 10 进入bvi 10虚接口AP(config-if-BVI 10)#ip add 192.168.1.253 255.255.255.0 设置vlan 10网桥的IP地址（网关）AP(config-if-BVI 10)#exit 退出AP(config)#service dhcp 开启dhcpAP(config)#ip dhcp pool 10 建立名为10的dhcp地址池AP(dhcp-config)#network 192.168.1.0 255.255.255.0 发布192.168.1.0网段的dhcpAP(dhcp-config)#default-router 192.168.10.254 设置默认网关AP(dhcp-config)#dns-server 61.130.254.34 湖州电信DNS地址AP(config)#ip dhcp excluded-address 192.168.10.253 192.168.10.254设置排除地址三、AP时间日期设置AP#clock set 9:21:20 4 22 2011 （时:分:秒月日年）四、AP Telnet配置AP(config)#enable password 0 123456 设置enable密码AP(config)#line vty 0 4 用户数量为4AP(config-line)#password 0 123456 设置telnet密码AP(config-line)#exit 退出五、AP Web模式配置AP(config)#enable service web-server 开启webAP(config)#username abc password 0 123456 （配置用户名abc ，明文密码123456）六、AP无线网络加密配置配置WEP加密方式及密钥AP(config)#wlansec 10AP(wlansec)#security static-wep-key authentication share-key 配置WEP加密方式及密钥AP(wlansec)#security static-wep-key encryption 40 ascii 1 12345 配置WEP密钥加密方式为40位ASCII1，密码为12345配置WPA2加密方式及密钥AP (config)#wlansec 10AP(wlansec)#security rsn enable 启用rsn加密AP(wlansec)#security rsn ciphers aes enable 启用aes加密方式或AP(wlansec)#security rsn akm psk enable 启用psk加密方式AP(wlansec)#security rsn akm psk set-key ascii 12345678 配置rsn密钥加密方式为ASCII1，密码为12345678配置WPA加密方式及密钥AP (config)#wlansec 10Ruijie(wlansec)#security wpa enable 启用wpa加密Ruijie(wlansec)#security wpa ciphers aes enable 启用aes加密方式或Ruijie(wlansec)#security wpa akm psk enable 启用psk加密方式Ruijie(wlansec)#security wpa akm psk set-key ascii 12345678 配置wpa密钥加密方式为ASCII1，密码为12345678。
商用无线APFAT模式设置方法
商用无线AP FAT模式设置方法部分AP支持FAT(胖)和FIT(瘦)两种工作模式(具体支持情况请参考说明书)。
商用无线ap fat模式指该AP可以独立配置，有管理界面，就像普通的无线AP;FIT模式指该AP需要有TP-LINK AC(接入控制器)统一管控设置。
下面店铺就教你商用无线AP 商用无线ap fat模式设置的方法!商用无线ap fat模式的设置第一步、操作准备1、切换模式开关在AP的壳体侧面上找到FAT/FIT模式开关，将模式开关切换到FAT档。
2、供电并连接部分AP需采用802.3af/at标准PoE网线供电，请可以使用标准PoE供电交换机(PoE供电器)给AP供电，设置时建议勿接入网络，接线图如下。
注意。
TL-AP451C、TL-AP301C使用DC(直流电源)或Passive PoE供电。
将电脑连接到AP的网线口，使用电源适配器供电，如下图。
商用无线ap fat模式的设置第二步、登陆界面1、设置操作电脑请将操作电脑的本地连接设置静态IP，IP地址。
192.168.1.10，子网掩码为 255.255.255.0，无需设置网关、DNS。
2、输入管理地址打开浏览器，清空地址栏并输入192.168.1.254，回车后页面会弹出登录框。
注意。
如果管理地址有修改过，请使用修改后的地址登录。
3、输入登录信息在登录框中，输入无线AP默认的用户名和密码，均为admin，点击登录，进入管理界面。
注意。
如果有修改过登录的用户名和密码，请使用修改后的用户名和密码登录。
商用无线ap fat模式的设置第三步、无线设置1、进入无线设置登录AP界面后，点击无线进行无线设置。
2、修改已有无线设置如果无线服务中已经有无线信号，您可以点击设置图标进行修改无线设置(建议删除无用信号，加密有用信号)。
如下图。
具体设置过程如下图。
注意。
类型设置为访客网络时，访客网络的主机不能与其他无线网络主机通信。
启用无线网络内部隔离后，连接到同一个无线网络的主机之间不能相互通信。
锐捷胖AP配置（多个无线信号配置）
锐捷胖AP配置（多个无线信号配置）管理地址在VLAN2，分创建不同的SSID对应VLAN3、VLAN4，连接AP的交换机接口模式配置为Trunk，并允许相应的VLAN通过ap-mode fathostname AP01data-plane wireless-broadcast enablevlan 2vlan 3vlan 4exitinterface GigabitEthernet 0/1encapsulation dot1Q 1exitinterface GigabitEthernet 0/1.2encapsulation dot1Q 2exitinterface GigabitEthernet 0/1.3encapsulation dot1Q 3exitinterface GigabitEthernet 0/1.4encapsulation dot1Q 4exitdot11 wlan 3vlan 3broadcast-ssidssid RG-AP3220v3dot11 wlan 4vlan 4broadcast-ssidssid RG-AP3220v4exitinterface Dot11radio 1/0.3 encapsulation dot1Q 3 mac-mode fatexitinterface Dot11radio 1/0.4 encapsulation dot1Q 4 mac-mode fatexitinterface Dot11radio 1/0 channel 11wlan-id 3wlan-id 4mac-mode fatexitinterface Dot11radio 2/0.3 encapsulation dot1Q 3 mac-mode fatexitinterface Dot11radio 2/0.4 encapsulation dot1Q 4 mac-mode fat##5GHz模式互不干扰的信道为149、153、157、161、165 interface Dot11radio 2/0channel 161wlan-id 3wlan-id 4mac-mode fatexit##BVI的id要与wlan-id相对应interface BVI 2ip address 172.16.2.20 255.255.255.0exitinterface BVI 3ip address dhcpexitinterface BVI 4ip address dhcpexitip route 0.0.0.0 0.0.0.0 172.16.2.254##wlansec的id要与wlan-id相对应wlansec 3security rsn enablesecurity rsn ciphers aes enablesecurity rsn akm psk enablesecurity rsn akm psk set-key ascii abcd1234exitwlansec 4security rsn enablesecurity rsn ciphers aes enablesecurity rsn akm psk enablesecurity rsn akm psk set-key ascii abcd1234 exitusername mzw privilege 15 password abcd1234 line vty 0 4transport input alllogin localexitendwrite瘦AP模式默认密码：Consle进入用户模式 ruijie用户模式进入特权模式 apdebug胖AP模式默认密码：Consle进入用户模式 admin用户模式进入特权模式无密码。
胖ap配置
实验一：胖AP配置部署正常情况下，应该在网关交换机上配置dhcp服务器，做为用户sta的网关，然后在AP上配置vlan封装，bvi接口配置和出去的默认路由。
配置如下：交换机配置：vlan 10 创建sta的vlanservice dhcp 配置dhcpip dhcp pool sta_testnetwork 172.16.1.0 255.255.255.0dns-server 211.138.151.161default-router 172.16.1.254in gi 0/24ip add 172.16.1.254 255.255.255.0AP配置：interface GigabitEthernet 0/1 配置千兆上联口encapsulation dot1Q 10 对vlan10 的数据封装为dot1Q数据包interface BVI 1/0 bvi接口是桥接接口ip address 172.16.1.253 255.255.255.0ip route 0.0.0.0 0.0.0.0 172.16.1.254 配置默认路由下一条是网关交换机的下联口地址但是由于条件不允许，只能单独在AP上配置发射信号，配置如下：（1）在AP上配置wlan和vlan的映射，并广播ssid配置Ruijie(config)# dot11 wlan 1 创建wlanRuijie(dot11-wlan-config)#vlan 10 绑定vlanRuijie(dot11-wlan-config)#broadcast-ssid 广播Ruijie(dot11-wlan-config)#ssid yangchuan 配置ssid(2)配置radio参数Ruijie(config)#interface Dot11radio 1/0Ruijie(config-if-Dot11radio 1/0)#encapsulation dot1Q 10Ruijie(config-if-Dot11radio 1/0)#mac-mode fat 模式为胖模式Ruijie(config-if-Dot11radio 1/0)#channel 1 信道1Ruijie(config-if-Dot11radio 1/0)#wlan-id 1 匹配上面的wlan结果验证：security rsn enable //开启无线加密功能WS5708(config-wlansec)#security rsn ciphers aes enable //无线启用AES加密WS5708(config-wlansec)#security rsn akm psk enable //无线启用共享密钥认证方式WS5708(config-wlansec)#security rsn akm psk set-key ascii 1234567890 //无线密码，密码位数不能小于8位。
锐捷AP配置
3) TeInet 到 APtel net 192.168.1.1User Access Verificati onPassword:ruijiec、登陆设备特权模式Ruijie>e nablePassword:apdebugRuijie#d、将AP模式切换为胖APRuijie#ap-mode fatapmode will cha nge to FAT.注：切换为胖 AP之后，FAO/1、FA0/2转化为三层接口，FA0/1 IP地址：192.168.1.1/24 , FA0/2 IP 地址：192.168.2.1/24e、配置enable密码，并设置管理地址Ruijie(config)#enable password ruijieRuijie(config)#vlan 1 注：此vlan只有本地有效，上送到交换机用户数据不会带vlan 标签Ruijie(c on fig-vla n)#exitRuijie(config)#interface BVI 1 --- >AP 的管理地址Ruijie(c on fig-if-bvi)#ip address 172.16.1.100 255.255.255.0Ruijie(c on fig-if-bvi)# in terface Fastether net 0/2Ruijie(c on fig-if- Fastether net )#en capsulati on dot1Q 1注：在第3步完成后不能退出特权模式，不然需要重新再进行一次胖瘦切换，用户模式也可以进行胖瘦切换。
f、更改PC连接端口并重新Telnet1) PC连接到AP的FA0/2(正面板的以太端口)连接方式：PC---(FA0/2)AP2) PC IP 地址设置为 172.16.1.23) TeInet 到 APtel net 172.16.1.100User Access Verificati onPassword:ruijieRuijie>e nablePassword:ruijieg、测试登陆成功后，保存配置(推荐)Ruijie#write如果从F0/2接口无法登陆，请把AP切换为瘦模式(Ruijie>ap-mode fit )，然后再重复步骤1--5h、FA0/1以太网物理接口封装vlan注：此vlan只有本地有效，用户数据上送到交换机不会带vlan标签Ruijie(con fig)# in terface fastEthernet 0/1Ruijie(co nfig-if-FastEthernet 0/1)#e ncapsulation dot1Q 1 >在主接口圭寸装的 vlan 出 AP 是不带 vlan tag，相当于 trunk 的 native vlan 或 access 接口i、定义SSIDRuijie(co nfig)#dot11 wla n 1Ruijie(dot11-wla n-con fig)#ssid ruijieRuijie(dot11-wla n-con fig)#vla n 1j、创建射频卡子接口Ruijie(config)#interface dot11radio 1/0.10 >创建射频子接口Ruijie(config-subif)#eneapsulation dot1Q 1 -- >必须圭寸装 vlan 并且此 vlan 要和以太物理接口一致Ruijie(c on fig-subif)#mac-mode fatk、S SID和射频卡进行关联Ruijie(config)#interface dot11radio 1/0Ruijie(config-if-Dot11radio 1/0)#wlan-id 1 -- >应用 wlan id，该 id 是步骤 8 的dot11 wla n xx注：第8步、第9步、第10步顺序不能颠倒，完成这一部之后可以看到AP已经发出无线信号。
AP220-E胖(fat)模式实施指导
AP 的摆位
5 . 与用户协商 AP 的安装位置，一般有几种：放在天花板内，天花板外，垂直挂墙。 AP 放在天花板内时，尽量将天花板打几个洞，把天线伸出来。 6 . 测试时 AP 应尽量摆放于将来安装的位置 7 . 当 AP 实在不能摆放在天花板内或高处时，可用手举高或摆放在同一垂直位置的其 他高度 8 . 如果使用 AP 的内置天线，则天线的角度需与地面垂直
通过 show version 命令查看 AP 当前的版本，如果不是稳定版本，请进行升级：
Ruijie#show ver System description By Ruijie Networks. System start time System uptime : 2009-09-10 9:8:34 : 0:0:17:58 : Ruijie Indoor AP220-E (802.11a/n and 802.11b/g/n)
5 / 25
AP220-E、AP220-SE 胖（fat）模式实施指导 式
� � � � � �
一个 10/100/1000Base-T 以太网端口 一个千兆 SFP 端口 一个 console 口 一个 48V 的电源接口 3 个 SMA 的天线接口， 附带 3 个 3dBi 的柱状全向天线
☺
AP 可以通过电源适配器供电，也可以使用 PoE 供电模块或 PoE 交换机进行供电
2.1.2 第二步：现场勘测
现场勘测的目的
� � � � �
由于场地环境复杂，通过现场勘测可以确定 AP 安装位置 通过现场勘测，可以更精确地获得 AP 的实际数量 确定是否需要使用外挂天线以及 AP 安装方式 与客户协商布线，施工细则 确定 AP 安装的进度
测试前准备工作
锐捷无线AP胖模式（FAT）配置案例
锐捷⽆线AP胖模式（FAT）配置案例锐捷⽆线AP胖模式（FAT）配置案例⼀、AP trunk 模式1.创建vlan10 vlan20 vlan30AP(config)#vlan 10 创建vlan10AP(config-vlan)#vlan 20 创建vlan20AP(config-vlan)#vlan 30 创建vlan302.创建wlan：10 20 30 联vlan 10 20 30AP(config)#dot11 wlan 10 创建⽆线⽹络wlan 10AP(dot11-wlan-config)#vlan 10 关联vlan10AP(dot11-wlan-config)#broadcast-ssid 将ssid名称⼴播AP(dot11-wlan-config)#ssid ap10 配置ssid⼴播标识名称为ap10AP(dot11-wlan-config)#exit 退出AP(config)#dot11 wlan 20 创建⽆线⽹络wlan 20AP(dot11-wlan-config)#vlan 20 关联vlan20AP(dot11-wlan-config)#broadcast-ssid 将ssid名称⼴播AP(dot11-wlan-config)#ssid ap20 配置ssid⼴播标识名称为ap20AP(dot11-wlan-config)#exit 退出AP(config)#dot11 wlan 30 创建⽆线⽹络wlan 30AP(dot11-wlan-config)#vlan 30 关联vlan30AP(dot11-wlan-config)#broadcast-ssid 将ssid名称⼴播AP(dot11-wlan-config)#ssid ap30 配置ssid⼴播标识名称为ap30AP(dot11-wlan-config)#exit 退出3.创建⼦接⼝并封装AP(config)#interface gigabitEthernet 0/1.10创建千兆以太⽹接⼝G0/1的⼦接⼝G0/1.10AP(config-subif)#encapsulation dot1Q 10 封装802.1q协议，并把该端⼝关联到vlan10 AP(config-subif)#exit 退出AP(config)#interface gigabitEthernet 0/1.20创建千兆以太⽹接⼝G0/1的⼦接⼝G0/1.20AP(config-subif)#encapsulation dot1Q 20 封装802.1q协议，并把该端⼝关联到vlan20 AP(config-subif)#exit 退出AP(config)#interface gigabitEthernet 0/1.30 创建千兆以太⽹接⼝G0/1的⼦接⼝G0/1.30 AP(config-subif)#encapsulationdot1Q 30 封装802.1q协议，并把该端⼝关联到vlan30 AP(config-subif)#exit 退出4.⼴播信道封装协议关联wlanAP(config)#interface dot11radio 1/0 进⼊dot11radio1/ 0⽆线信道接⼝AP(config-if-Dot11radio 1/0)#mac-mode fat 设置模式为胖（FAT）模式AP(config-if-Dot11radio 1/0)#radio-type 802.11b设置⽆线⽹络协议类型为802.11bAP(config-if-Dot11radio 1/0)#wlan-id 10 关联wlan-id 10（即wlan 10）AP(config-if-Dot11radio 1/0)#wlan-id 20 关联wlan-id 20（即wlan 20）AP(config-if-Dot11radio 1/0)#wlan-id 30 关联wlan-id 30（即wlan 30）AP(config-if-Dot11radio 1/0)#exit 退出AP(config)#interface dot11radio 2/0 进⼊dot11radio2/ 0⽆线信道接⼝AP(config-if-Dot11radio 2/0)#mac-mode fat 设置模式为胖（FAT）模式AP(config-if-Dot11radio 2/0)#radio-type 802.11a 设置⽆线⽹络协议类型为802.11aAP(config-if-Dot11radio 2/0)#wlan-id 10 关联wlan10-id 10AP(config-if-Dot11radio 2/0)#wlan-id 20 关联wlan20-id 20AP(config-if-Dot11radio 2/0)#wlan-id 30 关联wlan30-id 30AP(config-if-Dot11radio 2/0)#exit 退出5.⼴播⼦接⼝封装：模式mac-mode fatAP(config)#interface dot11radio 1/0.10 进⼊⽆线信道接⼝1/0⼦接⼝dot11radio1/0.10 AP(config-subif)#encapsulation dot1Q 10 封装802.1q协议，并把该接⼝关联到vlan 10 AP(config-subif)#mac-mode fat 设置模式为胖（FAT）模式AP(config-subif)#exit 退出AP(config)#interface dot11radio 1/0.20 进⼊⽆线信道接⼝1/0⼦接⼝dot11radio1/0.20AP(config-subif)#encapsulation dot1Q 20 封装802.1q协议，并把该接⼝关联到vlan 20 AP(config-subif)#mac-mode fat 设置模式为胖（FAT）模式AP(config-subif)#exit 退出AP(config)#interface dot11radio 1/0.30 进⼊⽆线信道接⼝1/0⼦接⼝dot11radio1/0.30 AP(config-subif)#encapsulation dot1Q 30 封装802.1q协议，并把该接⼝关联到vlan 30 AP(config-subif)#mac-mode fat 设置模式为胖（FAT）模式AP(config-subif)#exit 退出AP(config)#interface dot11radio 2/0.10 进⼊⽆线信道接⼝2/0⼦接⼝dot11radio2/0.10AP(config-subif)#encapsulation dot1Q 10 封装802.1q协议，并把该接⼝关联到vlan 10 AP(config-subif)#mac-mode fat 设置模式为胖（FAT）模式AP(config-subif)#exit 退出AP(config)#interface dot11radio 2/0.20 进⼊⽆线信道接⼝2/0⼦接⼝dot11radio2/0.20AP(config-subif)#encapsulation dot1Q 20 封装802.1q协议，并把该接⼝关联到vlan 20 AP(config-subif)#mac-mode fat 设置模式为胖（FAT）模式AP(config-subif)#exit 退出AP(config)#interface dot11radio 2/0.30 进⼊⽆线信道接⼝2/0⼦接⼝dot11radio2/0.30AP(config-subif)#encapsulation dot1Q 30 封装802.1q协议，并把该接⼝关联到vlan 30 AP(config-subif)#mac-mode fat 设置模式为胖（FAT）模式AP(config-subif)#exit 退出6. 设置bvi 和dhcpAP(config)#interface bvi 10 进⼊bvi 10虚接⼝AP(config-if-BVI 10)#ip add 192.168.1.253 255.255.255.0 设置vlan 10⽹桥的IP地址（⽹关）AP(config)#interface bvi 20 进⼊bvi 10虚接⼝AP(config-if-BVI 20)#ip add 192.168.2.253 255.255.255.0设置vlan20⽹桥的IP地址（⽹关）AP(config)#interface bvi 30 进⼊bvi 30 虚接⼝AP(config-if-BVI 30)#ip add 192.168.3.253 255.255.255.0设置vlan 30⽹桥的IP地址（⽹关）AP(config)#service dhcp 开启dhcp功能AP(config)#ip dhcp pool 10 建⽴名为10的dhcp地址池AP(dhcp-config)#network 192.168.1.0 255.255.255.0 发布192.168.10.0⽹段的DHCPAP(dhcp-config)#default-router 192.168.1.254 设置默认⽹关AP(dhcp-config)#dns-server 61.130.254.34 湖州电信DNSAP(dhcp-config)#exit 退出AP(config)#ip dhc p pool 20 建⽴名为20的dhcp地址池AP(dhcp-config)#network 192.168.2.0 255.255.255.0 发布192.168.20.0⽹段的DHCP AP(dhcp-config)#default-router 192.168.2.254 设置默认⽹关AP(dhcp-config)#dns-server 61.130.254.34 湖州电信DNSAP(dhcp-config)#exit 退出AP(config)#ip dhcp pool 30 建⽴名为30的dhcp地址池AP(dhcp-config)#network 192.168.3.0 255.255.255.0 发布192.168.30.0⽹段的DHCP AP(dhcp-config)#default-router 192.168.3.254 设置默认⽹关AP(dhcp-config)#dns-server 61.130.254.34 湖州电信DNSAP(dhcp-config)#exit 退出⼆、Ap vlan模式1.创建vlan10AP(config)#vlan 10 创建vlan102.创建wlan 10 关联vlan 10AP(config)#dot11 wlan 10 创建⽆线⽹络wlan 10AP(dot11-wlan-config)#vlan 10 关联vlan10AP(dot11-wlan-config)#broadcast-ssid 将ssid名称⼴播AP(dot11-wlan-config)#ssid ap 配置ssid⼴播标识名称为apAP(dot11-wlan-config)#exit 退出3.创建接⼝并封装AP(config)#interface gigabitEthernet 0/1 进⼊接⼝以太⽹0/1AP(config-if-GigabitEthernet 0/1)#encapsulation dot1Q 10 封装802.1q协议，并把该接⼝关联到vlan10AP(config)#exit4.⼴播信道封装协议关联wlan10AP(config)#interface dot11radio 1/0 进⼊1/0⽆线信道接⼝AP(config-if-Dot11radio 1/0)#mac-mode fat 设置模式为胖（FAT）模式AP(config-if-Dot11radio 1/0)#wlan-id 10 关联wlan-id 10（即wlan 10）AP(config-if-Dot11radio 1/0)#radio-type 802.11b 设置⽆线⽹络协议类型为802.11bAP(config-if-Dot11radio 1/0)#exit 退出5. 设置bvi 和dhcpAP(config)#interface bvi 10 进⼊bvi 10虚接⼝AP(config-if-BVI 10)#ip add 192.168.1.253 255.255.255.0 设置vlan 10⽹桥的IP地址（⽹关）AP(config-if-BVI 10)#exit 退出AP(config)#service dhcp 开启dhcpAP(config)#ip dhcp pool 10 建⽴名为10的dhcp地址池AP(dhcp-config)#network 192.168.1.0 255.255.255.0 发布192.168.1.0⽹段的dhcpAP(dhcp-config)#default-router 192.168.10.254 设置默认⽹关AP(dhcp-config)#dns-server 61.130.254.34 湖州电信DNS地址AP(config)#ip dhcp excluded-address 192.168.10.253 192.168.10.254设置排除地址三、AP时间⽇期设置AP#clock set 9:21:20 4 22 2011 （时:分:秒⽉⽇年）四、AP Telnet配置AP(config)#enable password 0 123456 设置enable密码AP(config)#line vty 0 4 ⽤户数量为4AP(config-line)#password 0 123456 设置telnet密码AP(config-line)#exit 退出五、AP Web模式配置AP(config)#enable service web-server 开启webAP(config)#username abc password 0 123456 （配置⽤户名abc ，明⽂密码123456）六、AP⽆线⽹络加密配置配置WEP加密⽅式及密钥AP(config)#wlansec 10AP(wlansec)#security static-wep-key authentication share-key 配置WEP加密⽅式及密钥AP(wlansec)#security static-wep-key encryption 40 ascii 1 12345 配置WEP密钥加密⽅式为40位ASCII1，密码为12345配置WPA2加密⽅式及密钥AP (config)#wlansec 10AP(wlansec)#security rsn enable 启⽤rsn加密AP(wlansec)#security rsn ciphers aes enable 启⽤aes加密⽅式或AP(wlansec)#security rsn akm psk enable 启⽤psk加密⽅式AP(wlansec)#security rsn akm psk set-key ascii 12345678 配置rsn密钥加密⽅式为ASCII1，密码为12345678配置WPA加密⽅式及密钥AP (config)#wlansec 10Ruijie(wlansec)#security wpa enable 启⽤wpa加密Ruijie(wlansec)#security wpa ciphers aes enable 启⽤aes加密⽅式或Ruijie(wlansec)#security wpa akm psk enable 启⽤psk加密⽅式Ruijie(wlansec)#security wpa akm psk set-key ascii 12345678 配置wpa密钥加密⽅式为ASCII1，密码为12345678。
锐捷胖AP配置(多个无线信号配置)
username mzw privilege 15 password abcd1234
line vty 0 4
transport input all
login local
exit
end
write
瘦AP模式默认密码：
Consle进入用户模式 ruijie
用户模式进入特权模式 apdebug
mac-mode fat
exit
interface Dot11radio 1/0
channel 11
wlan-id 3
wlan-id 4
mac-mode fat
exit
interface Dot11radio 2/0.3
encapsulation dot1Q 3
mac-mode fat
exit
interface GigabitEthernet 0/1
encapsulation dot1Q 1
exit
interface GigabitEthernet 0/1.2
encapsulation dot1Q 2
exit
interface GigabitEthernet 0/1.3
exit
interface Dot11radio 2/0.4
encapsulation dot1Q 4
mac-mode fat
exit
##5GHz模式互不干扰的信道为149、153、157、161、165
interface Dot11radio 2/0
channel 161
wlan-id 3
ip address dhcp
锐捷设备无线AP-FAT胖模式
锐捷无线ruijie胖模式（FAT）配置案例一、配置三层交换机1.创建vlan10 vlan99S3760(config)#vlan 10 创建VLAN10S3760(config-vlan)#vlan 99 创建vlan 99S3760 (config)#interface vlan 10 进入vlan10虚接口S3760(config-if-vlan 10)#ip add 192.168.10.254 255.255.255.0 设置vlan 10网桥的IP地址（网关）S3760 (config)#interface vlan 99 进入vlan 99虚接口S3760 (config-if-vlan 10)#ip add 192.168.99.51 255.255.255.0 设置vlan 99 ip地址与ap管理S3760 (config)#interface fa 0/1S3760 (config-if)switch mode trunkS3760 (config)# interface fa 0/22S3760 (config-if) switch access vlan 99S3760 (config)# interface fa 0/23S3760 (config-if) switch access vlan 102.设置dhcpS3760 (config)#service dhcp 开启dhcp功能S3760 (config)#ip dhcp pool 10 建立名为10的dhcp地址池S3760 (dhcp-config)#network 192.168.10.0 255.255.255.0 发布192.168.10.0网段的DHCPS3760 (dhcp-config)#default-router 192.168.10.254 设置默认网关S3760 (dhcp-config)#dns-server 202.96.134.133 DNSS3760 (dhcp-config)#exitS3760(config)#ip dhcp excluded-address 192.168.10.254设置排除地址二、配置APruijie(config)#ap-mode fat 设置模式为胖（FAT）模式1.创建vlan10 vlan99ruijie(config)#vlan 10 创建vlan10ruijie(config-vlan)#vlan 99 创建vlan992. 设置bviruijie(config)#interface bvi 99 进入bvi 99虚接口ruijie(config-if-BVI 99)#ip add 192.168.99.52 255.255.255.0 设置vlan 99管理ip地址3.配置路由ruijie(config)#ip route 0.0.0.0 0.0.0.0 192.168.99.514.创建子接口并封装ruijie(config)#interface gigabitEthernet 0/1.10 创建千兆以太网接口G0/1的子接口G0/1.10 ruijie(config-subif)# encap dot1Q 10 封装802.1q协议，并把该端口关联到vlan10 ruijie(config-subif)#exit 退出ruijie(config)#interface gigabitEthernet 0/1.99 创建千兆以太网接口G0/1的子接口G0/1.99 ruijie(config-subif)#encap dot1Q 99 封装802.1q协议，并把该端口关联到vlan99 ruijie(config-subif)#exit 退出5.创建wlan：10 联vlan 10ruijie(config)#dot11 wlan 10 创建无线网络wlan 10ruijie(dot11-wlan-config)#vlan 10 关联vlan10ruijie(dot11-wlan-config)#broadcast-ssid 将ssid名称广播ruijie(dot11-wlan-config)#ssid ruijie10 配置ssid广播标识名称为ruijie10ruijie(dot11-wlan-config)#exit 退出6.广播信道封装协议关联wlanruijie(config)#interface dot11radio 1/0 进入dot11radio1/ 0无线信道接口ruijie(config-if-Dot11radio 1/0)# encap dot1Q 10 封装802.1q协议ruijie(config-if-Dot11radio 1/0)#channel 10 设置频段10（1-14）ruijie(config-if-Dot11radio 1/0)#wlan-id 10 关联wlan-id 10（即wlan 10）ruijie(config-if-Dot11radio 1/0)#exit 退出。
FATAP基本配置
FATAP基本配置H3C 胖AP基本实验实验⼀、不进⾏认证实验拓扑：省略实验⽬的：掌握H3C胖AP的基本配置实验配置：[H3C]interface WLAN-BSS 10 （创建⽆线虚拟接⼝）[H3C-WLAN-BSS10]quit创建⽆线服务模板[H3C]wlan service-template 10 clear （当不进⾏认证的时候只能选clear）[H3C-wlan-st-10]ssid sunke[H3C-wlan-st-10]authentication-method open-system （链路层认证⽅式为开放式）[H3C-wlan-st-10]service-template enable创建⽆线射频接⼝，并绑定⽆线虚拟接⼝和服务模板[H3C]interface WLAN-Radio 1/0/1 （进⼊⽆线射频接⼝）[H3C-WLAN-Radio1/0/1]service-template 10 interface WLAN-BSS 10 （将服务模板和⽆线虚拟接⼝绑定）[H3C-WLAN-Radio1/0/1]radio-type dot11b 选择⼯作模式(可选，默认为dotllg)[H3C-WLAN-Radio1/0/1]channel 11 选择⼯作信道(可选，默认为auto随意选⼀个信道)实验⼆、进⾏WEP认证实验配置：创建⽆线虚拟接⼝[H3C]interface WLAN-BSS 20[H3C-WLAN-BSS20]quit创建⽆线服务模板[H3C]wlan service-template 20 crypto[H3C-wlan-st-20]ssid hwq[H3C-wlan-st-20]authentication-method open-system[H3C-wlan-st-20]cipher-suite wep104[H3C-wlan-st-20]wep default-key 1 wep104 pass-phrase 1234567890123创建⽆线射频接⼝，并绑定⽆线虚拟接⼝和服务模板[H3C-wlan-st-20]service-template enable[H3C-WLAN-Radio1/0/1]service-template 20 interface WLAN-BSS 20实验三、进⾏PSK认证实验配置：创建⽆线虚拟接⼝[H3C]port-security enable[h3c]int WLAN-BSS 20[h3c-WLAN-BSS20]port-security port-mode psk[h3c-WLAN-BSS20]port-security tx-key-type 11key[h3c-WLAN-BSS20]port-security preshared-key pass-phrase huowenqiang[H3C-WLAN-BSS20]quit创建⽆线服务模板[h3c]wlan service-template 20 crypto（当配置认证时要⽤crypto）[h3c-wlan-st-20]authentication-method open-system[h3c-wlan-st-20]cipher-suite tkip （加密⽅式）[h3c-wlan-st-20]security-ie rsn （rsn架构）[h3c-wlan-st-20]service-template enable[h3c-wlan-st-20]quit创建⽆线射频接⼝，并绑定⽆线虚拟接⼝好和服务模板[h3c]interface WLAN-Radio 1/0/1[h3c-WLAN-Radio1/0/1]service-template 20 interface WLAN-BSS 20。
锐捷无线AP胖模式(FAT)配置案例
锐捷无线AP胖模式（FAT）配置案例一、AP trunk 模式1.创建vlan10 vlan20 vlan30AP(config)#vlan 10 创建vlan10AP(config-vlan)#vlan 20 创建vlan20AP(config-vlan)#vlan 30 创建vlan302.创建wlan：10 20 30 联vlan 10 20 30AP(config)#dot11 wlan 10 创建无线网络wlan 10AP(dot11-wlan-config)#vlan 10 关联vlan10AP(dot11-wlan-config)#broadcast-ssid 将ssid名称广播AP(dot11-wlan-config)#ssid ap10 配置ssid广播标识名称为ap10AP(dot11-wlan-config)#exit 退出AP(config)#dot11 wlan 20 创建无线网络wlan 20AP(dot11-wlan-config)#vlan 20 关联vlan20AP(dot11-wlan-config)#broadcast-ssid 将ssid名称广播AP(dot11-wlan-config)#ssid ap20 配置ssid广播标识名称为ap20AP(dot11-wlan-config)#exit 退出AP(config)#dot11 wlan 30 创建无线网络wlan 30AP(dot11-wlan-config)#vlan 30 关联vlan30AP(dot11-wlan-config)#broadcast-ssid 将ssid名称广播AP(dot11-wlan-config)#ssid ap30 配置ssid广播标识名称为ap30AP(dot11-wlan-config)#exit 退出3.创建子接口并封装AP(config)#interface gigabitEthernet 0/创建千兆以太网接口G0/1的子接口G0/AP(config-subif)#encapsulation dot1Q 10 封装协议，并把该端口关联到vlan10 AP(config-subif)#exit 退出AP(config)#interface gigabitEthernet 0/创建千兆以太网接口G0/1的子接口G0/AP(config-subif)#encapsulation dot1Q 20 封装协议，并把该端口关联到vlan20 AP(config-subif)#exit 退出AP(config)#interface gigabitEthernet 0/ 创建千兆以太网接口G0/1的子接口G0/ AP(config-subif)#encapsulation dot1Q 30 封装协议，并把该端口关联到vlan30 AP(config-subif)#exit 退出4.广播信道封装协议关联wlanAP(config)#interface dot11radio 1/0 进入dot11radio1/ 0无线信道接口AP(config-if-Dot11radio 1/0)#mac-mode fat 设置模式为胖（FAT）模式AP(config-if-Dot11radio 1/0)#radio-type 设置无线网络协议类型为AP(config-if-Dot11radio 1/0)#wlan-id 10 关联wlan-id 10（即wlan 10）AP(config-if-Dot11radio 1/0)#wlan-id 20 关联wlan-id 20（即wlan 20）AP(config-if-Dot11radio 1/0)#wlan-id 30 关联wlan-id 30（即wlan 30）AP(config-if-Dot11radio 1/0)#exit 退出AP(config)#interface dot11radio 2/0 进入dot11radio2/ 0无线信道接口AP(config-if-Dot11radio 2/0)#mac-mode fat 设置模式为胖（FAT）模式AP(config-if-Dot11radio 2/0)#radio-type 802.11a 设置无线网络协议类型为802.11a AP(config-if-Dot11radio 2/0)#wlan-id 10 关联wlan10-id 10AP(config-if-Dot11radio 2/0)#wlan-id 20 关联wlan20-id 20AP(config-if-Dot11radio 2/0)#wlan-id 30 关联wlan30-id 30AP(config-if-Dot11radio 2/0)#exit 退出5.广播子接口封装：模式mac-mode fatAP(config)#interface dot11radio 1/ 进入无线信道接口1/0子接口dot11radio1/AP(config-subif)#encapsulation dot1Q 10 封装协议，并把该接口关联到vlan 10 AP(config-subif)#mac-mode fat 设置模式为胖（FAT）模式AP(config-subif)#exit 退出AP(config)#interface dot11radio 1/ 进入无线信道接口1/0子接口dot11radio1/AP(config-subif)#encapsulation dot1Q 20 封装协议，并把该接口关联到vlan 20 AP(config-subif)#mac-mode fat 设置模式为胖（FAT）模式AP(config-subif)#exit 退出AP(config)#interface dot11radio 1/ 进入无线信道接口1/0子接口dot11radio1/AP(config-subif)#encapsulation dot1Q 30 封装协议，并把该接口关联到vlan 30 AP(config-subif)#mac-mode fat 设置模式为胖（FAT）模式AP(config-subif)#exit 退出AP(config)#interface dot11radio 2/ 进入无线信道接口2/0子接口dot11radio2/ AP(config-subif)#encapsulation dot1Q 10 封装协议，并把该接口关联到vlan 10 AP(config-subif)#mac-mode fat 设置模式为胖（FAT）模式AP(config-subif)#exit 退出AP(config)#interface dot11radio 2/ 进入无线信道接口2/0子接口dot11radio2/ AP(config-subif)#encapsulation dot1Q 20 封装协议，并把该接口关联到vlan 20 AP(config-subif)#mac-mode fat 设置模式为胖（FAT）模式AP(config-subif)#exit 退出AP(config)#interface dot11radio 2/ 进入无线信道接口2/0子接口dot11radio2/ AP(config-subif)#encapsulation dot1Q 30 封装协议，并把该接口关联到vlan 30 AP(config-subif)#mac-mode fat 设置模式为胖（FAT）模式AP(config-subif)#exit 退出6. 设置bvi 和dhcpAP(config)#interface bvi 10 进入bvi 10虚接口AP(config-if-BVI 10)#ip add 设置vlan 10网桥的IP地址（网关）AP(config)#interface bvi 20 进入bvi 10虚接口AP(config-if-BVI 20)#ip add 设置vlan20网桥的IP地址（网关）AP(config)#interface bvi 30 进入bvi 30 虚接口AP(config-if-BVI 30)#ip add 设置vlan 30网桥的IP地址（网关）AP(config)#service dhcp 开启dhcp功能AP(config)#ip dhcp pool 10 建立名为10的dhcp地址池AP(dhcp-config)#network 发布网段的DHCPAP(dhcp-config)#default-router 设置默认网关AP(dhcp-config)#dns-server 湖州电信DNSAP(dhcp-config)#exit 退出AP(config)#ip dhc p pool 20 建立名为20的dhcp地址池AP(dhcp-config)#network 发布网段的DHCPAP(dhcp-config)#default-router 设置默认网关AP(dhcp-config)#dns-server 湖州电信DNSAP(dhcp-config)#exit 退出AP(config)#ip dhcp pool 30 建立名为30的dhcp地址池AP(dhcp-config)#network 发布网段的DHCPAP(dhcp-config)#default-router 设置默认网关AP(dhcp-config)#dns-server 湖州电信DNSAP(dhcp-config)#exit 退出二、Ap vlan模式1.创建vlan10AP(config)#vlan 10 创建vlan102.创建wlan 10 关联vlan 10AP(config)#dot11 wlan 10 创建无线网络wlan 10AP(dot11-wlan-config)#vlan 10 关联vlan10AP(dot11-wlan-config)#broadcast-ssid 将ssid名称广播AP(dot11-wlan-config)#ssid ap 配置ssid广播标识名称为ap AP(dot11-wlan-config)#exit 退出3.创建接口并封装AP(config)#interface gigabitEthernet 0/1 进入接口以太网0/1AP(config-if-GigabitEthernet 0/1)#encapsulation dot1Q 10 封装协议，并把该接口关联到vlan10AP(config)#exit4.广播信道封装协议关联wlan10AP(config)#interface dot11radio 1/0 进入1/0无线信道接口AP(config-if-Dot11radio 1/0)#mac-mode fat 设置模式为胖（FAT）模式AP(config-if-Dot11radio 1/0)#wlan-id 10 关联wlan-id 10（即wlan 10）AP(config-if-Dot11radio 1/0)#radio-type 设置无线网络协议类型为AP(config-if-Dot11radio 1/0)#exit 退出5. 设置bvi 和dhcpAP(config)#interface bvi 10 进入bvi 10虚接口AP(config-if-BVI 10)#ip add 设置vlan 10网桥的IP地址（网关）AP(config-if-BVI 10)#exit 退出AP(config)#service dhcp 开启dhcpAP(config)#ip dhcp pool 10 建立名为10的dhcp地址池AP(dhcp-config)#network 发布网段的dhcpAP(dhcp-config)#default-router 设置默认网关AP(dhcp-config)#dns-server 湖州电信DNS地址AP(config)#ip dhcp excluded-address 设置排除地址三、AP时间日期设置AP#clock set 9:21:20 4 22 2011 （时:分:秒月日年）四、AP Telnet配置AP(config)#enable password 0 123456 设置enable密码AP(config)#line vty 0 4 用户数量为4AP(config-line)#password 0 123456 设置telnet密码AP(config-line)#exit 退出五、AP Web模式配置AP(config)#enable service web-server 开启webAP(config)#username abc password 0 123456 （配置用户名abc ，明文密码123456）六、AP无线网络加密配置配置WEP加密方式及密钥AP(config)#wlansec 10AP(wlansec)#security static-wep-key authentication share-key 配置WEP加密方式及密钥AP(wlansec)#security static-wep-key encryption 40 ascii 1 12345 配置WEP密钥加密方式为40位ASCII1，密码为12345配置WPA2加密方式及密钥AP (config)#wlansec 10AP(wlansec)#security rsn enable 启用rsn加密AP(wlansec)#security rsn ciphers aes enable 启用aes加密方式或AP(wlansec)#security rsn akm psk enable 启用psk加密方式AP(wlansec)#security rsn akm psk set-key ascii 配置rsn密钥加密方式为ASCII1，密码为配置WPA加密方式及密钥AP (config)#wlansec 10Ruijie(wlansec)#security wpa enable 启用wpa加密Ruijie(wlansec)#security wpa ciphers aes enable 启用aes加密方式或Ruijie(wlansec)#security wpa akm psk enable 启用psk加密方式Ruijie(wlansec)#security wpa akm psk set-key ascii 配置wpa密钥加密方式为ASCII1，密码为。
