电焊技术入门基础教程
电焊工入门基础知识
电焊工入门基础知识电焊是一种利用高温熔化金属并在焊接时填充金属的技术，通过这种方法可以将两块或多块金属材料永久性连接在一起。
电焊工作是一项需要技巧和经验的工作，而许多人可能并不了解电焊工作的基础知识。
下面将介绍电焊工的入门基础知识，帮助初学者了解电焊工作的基本原理和操作步骤。
1. 电焊的基本原理电焊是利用电能产生的高温热源来熔化金属，然后通过填充金属的方式将两块或多块金属材料连接在一起。
电焊的基本原理是利用电流在工件与焊条之间产生的电弧来产生热能，使两者熔化并在焊接时形成一层涂层，完成所要求的连接。
2. 电焊的基本设备电焊需要一些基本的设备来进行操作，主要包括焊接机、焊接材料、防护设备等。
（1）焊接机：焊接机是电焊工作的关键设备，它可以将电能转化成热能，产生电弧从而熔化金属。
焊接机一般分为交流焊机和直流焊机两种，根据不同的焊接需要选择不同的焊接机。
（2）焊接材料：焊接材料是进行焊接工作必不可少的材料，主要包括焊条、焊丝、焊剂等。
焊条是焊接工作中最常用的焊接材料，它可以在电弧的高温下熔化并填充金属，完成焊接工作。
（3）防护设备：电焊工作是一项危险的工作，因此需要使用一些防护设备来保护自己。
主要包括焊接面罩、焊接手套、焊接服装等。
焊接面罩可以防止电弧对眼睛造成伤害，焊接手套和焊接服装可以防止高温热辐射对皮肤的伤害。
3. 电焊的基本操作步骤电焊的操作步骤主要包括准备工作、设备调试、焊接工作、焊后处理等。
下面将详细介绍电焊的基本操作步骤。
（1）准备工作：在进行电焊工作之前，首先需要做好准备工作。
包括清洁工件表面、准备好所需的焊接材料和设备、确认焊接位置等。
（2）设备调试：接通焊接机电源，根据具体的焊接要求选择合适的焊接电流和电压，调试好焊接机的工作状态。
（3）焊接工作：将焊条或焊丝与工件接触处进行焊接，产生电弧并熔化金属，填充金属连接两个工件。
在焊接过程中要控制好电弧长度、焊接速度和填充材料的加入量，以保证焊接质量。
电焊技术基本手法图
电焊技术基本手法图电焊是一种常见的金属连接方法，通过利用电流产生高温，使金属件熔化并连接在一起。
在电焊过程中，掌握基本的焊接手法是非常重要的。
本文将介绍电焊技术的基本手法，并通过图示来展示。
一、焊接前准备在进行电焊前，需要做好以下准备工作：1. 清洁焊接表面：将待焊接的金属表面清洁干净，以去除油污、锈蚀和其他杂质。
2. 裁剪金属：需根据需要的尺寸，使用剪切器将金属材料裁剪成所需形状和长度。
二、焊接设备检查在开始焊接前，必须检查焊接设备，并确保其正常工作。
1. 检查电焊机：确保电焊机接线正确，电流稳定，电极和工件接触良好。
2. 检查焊接枪或夹具：确保焊接枪或夹具与电焊机连接可靠，无松动或损坏的部分。
三、焊接步骤下面将介绍电焊技术的基本手法，并通过图示演示每个步骤。
1. 步骤一：姿势调整正确的姿势调整可以帮助焊工提高稳定性和精度。
- 将身体保持稳定，用双脚站立，使姿势平衡。
- 将焊接枪或夹具保持垂直于焊接表面。
[图示1：正确的姿势调整]2. 步骤二：电弧点燃点燃电弧是开始焊接的关键一步。
- 将电焊枪或夹具的电极靠近焊接表面。
- 按下电焊机的电流按钮，产生电弧。
[图示2：电弧点燃]3. 步骤三：电焊在点燃电弧后，开始进行电焊。
- 控制电焊枪或夹具的位置和角度，使电弧在需要焊接的区域停留。
- 沿着焊接线移动焊接枪或夹具，使焊条均匀熔化并填充焊缝。
[图示3：电焊过程]4. 步骤四：焊缝整理焊接完成后，进行焊缝的整理。
- 使用钳子将焊接后的金属表面冷却。
- 使用砂纸或砂轮将焊缝处的凹凸不平进行打磨，使其平整光滑。
[图示4：焊缝整理]四、注意事项在进行电焊时，需要注意以下事项：1. 保护措施：必须戴上防护眼镜和手套，以防止飞溅的金属颗粒伤害眼睛和皮肤。
2. 通风环境：应在通风良好的环境下进行电焊，以减少有害气体的吸入。
3. 安全距离：与其他人和容易燃烧的材料保持安全距离，以防止意外事故的发生。
通过以上基本手法和图示的介绍，希望读者能够掌握电焊技术的基本要点。
电焊工基本知识电焊入门基础知识
电焊工基本知识电焊入门基础知识电焊工基本知识一、介绍电焊是一种常见的金属连接方式，广泛应用于建筑、船舶、汽车制造等领域。
电焊工作作为一项专业技能，需要具备一定的基本知识和技术能力。
本文将介绍电焊工入门基础知识，帮助初学者快速了解电焊的基本原理和操作技巧。
二、电焊的原理1. 电弧的形成电焊是通过通过电流形成的电弧来融化金属并连接工件。
当两个导电体之间出现电流且有足够的电压时，电子会从一个导体跳跃到另一个导体上，形成电弧。
2. 电焊的工作原理电焊中使用的电流称为焊接电流，一般通过焊条或焊丝传导到工件上。
焊条或焊丝在电弧的作用下熔化，形成熔滴，并与工件熔化部分相互融合，形成焊缝。
三、电焊设备1. 电焊机电焊机是电焊的核心设备，可以提供适当的电压和电流来驱动电焊过程。
常见的电焊机有手持式电焊机和工作台电焊机两种类型。
2. 电焊面具电焊过程中会产生强烈的光弧和火花，需要使用电焊面具来保护眼睛和面部。
电焊面具一般具有防辐射、防飞溅和电绝缘等功能。
3. 防护服和手套由于电焊过程中会有火花和熔滴飞溅，需要穿戴防护服和使用耐热手套，以保护身体和手部免受火焰和高温的伤害。
四、常用焊接方法1. 手工电弧焊手工电弧焊是最常用的电焊方法，适用于各种金属材料的连接。
焊工通过手持电焊枪将焊条与工件接触产生电弧，完成焊接工作。
2. 氩弧焊氩弧焊是一种惰性气体保护电焊方法，适用于焊接不锈钢、铝合金等特殊材料。
焊接过程中，使用氩气来保护焊缝，防止氧气和其他杂质进入。
3. 氩弧焊等离子焊接氩弧焊等离子焊接是一种高能量、高温的电焊方法，适用于焊接厚板和特殊材料。
氩气和氢气的混合气体通过弧电离产生等离子体，提供高能量的热源。
五、安全操作注意事项1. 确保工作区域通风良好，减少有害烟尘和气体对身体的伤害。
2. 在进行电焊操作前，必须穿戴好防护服和手套，确保身体和手部的安全。
3. 手持电焊枪时，要注意将手指放置在保护夹中，并佩戴绝缘手套，以防止电流通过身体。

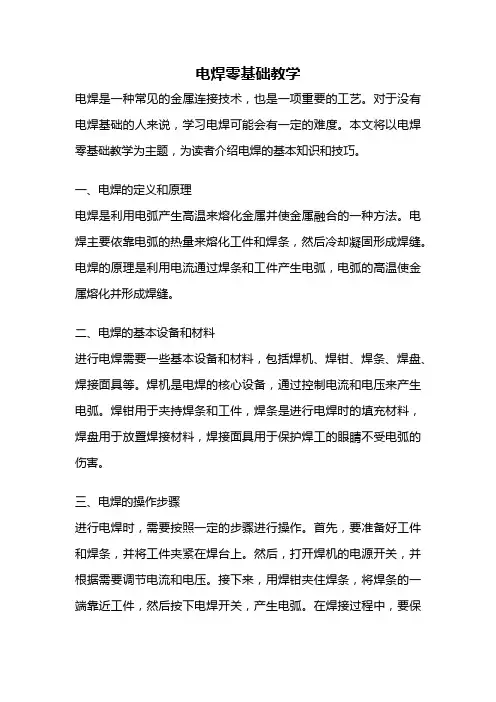

电焊零基础教学
电焊零基础教学电焊是一种常见的金属连接技术，也是一项重要的工艺。
对于没有电焊基础的人来说，学习电焊可能会有一定的难度。
本文将以电焊零基础教学为主题，为读者介绍电焊的基本知识和技巧。
一、电焊的定义和原理电焊是利用电弧产生高温来熔化金属并使金属融合的一种方法。
电焊主要依靠电弧的热量来熔化工件和焊条，然后冷却凝固形成焊缝。
电焊的原理是利用电流通过焊条和工件产生电弧，电弧的高温使金属熔化并形成焊缝。
二、电焊的基本设备和材料进行电焊需要一些基本设备和材料，包括焊机、焊钳、焊条、焊盘、焊接面具等。
焊机是电焊的核心设备，通过控制电流和电压来产生电弧。
焊钳用于夹持焊条和工件，焊条是进行电焊时的填充材料，焊盘用于放置焊接材料，焊接面具用于保护焊工的眼睛不受电弧的伤害。
三、电焊的操作步骤进行电焊时，需要按照一定的步骤进行操作。
首先，要准备好工件和焊条，并将工件夹紧在焊台上。
然后，打开焊机的电源开关，并根据需要调节电流和电压。
接下来，用焊钳夹住焊条，将焊条的一端靠近工件，然后按下电焊开关，产生电弧。
在焊接过程中，要保持焊条和工件的距离适当，以确保电弧的稳定和焊接质量。
完成焊接后，松开电焊开关，等待焊缝冷却即可。
四、电焊的注意事项在进行电焊时，需要注意一些安全事项。
首先，要穿戴好防护用品，如焊接面具、手套、工作服等，以防止火花和电弧的伤害。
其次，要确保焊接环境通风良好，以防止产生有害气体。
此外，要保持焊机和焊接材料的干燥，以免影响焊接质量。
最后，要定期检查和维护焊机和焊接设备，确保其正常运行和安全使用。
五、电焊的常见问题及解决方法在学习电焊的过程中，可能会遇到一些问题。
例如，焊接过程中出现电弧不稳定、焊缝质量不好等情况。
这时，可以通过调整焊机的电流和电压、更换焊接材料、调整焊接角度等方法来解决问题。
另外，要根据实际情况选择合适的焊接方法和焊接材料，以确保焊接质量和效果。
六、电焊的应用领域电焊在许多领域都有广泛的应用。
例如，汽车制造、船舶建造、建筑施工、机械制造等行业都需要进行电焊。
电焊技术入门基础
电焊技术入门基础电焊技术是一项广泛应用于各个行业领域的技术，能够将金属材料通过高温熔化并冷却固化，实现金属部件的连接或修复。
对于初学者来说，掌握电焊技术的入门基础知识至关重要。
本文将为您介绍电焊技术的基本原理、操作流程以及注意事项。
一、电焊技术的基本原理电焊技术是利用电能产生的高温将金属材料熔化，并在冷却过程中使其重新固化，从而实现金属部件的连接。
主要原理可分为电弧熔化原理和电阻加热原理。
1. 电弧熔化原理在电焊中，通过电流在电极和工件之间建立电弧，产生高温熔化电极和工件表面的金属，形成熔融池，在冷却过程中实现金属部件的连接。
电弧熔化可以分为直流电弧熔化和交流电弧熔化两种方式。
2. 电阻加热原理电阻加热是通过将电能转化为热能，使工件表面局部加热，从而产生熔融池，实现金属部件的连接。
电阻加热主要应用于对高电阻率材料或无法产生稳定电弧的材料进行焊接。
二、电焊技术的操作流程电焊技术的操作流程主要包括准备工作、设备调试和实际焊接三个阶段。
下面将详细介绍每个阶段的具体步骤。
1. 准备工作在进行电焊前，需要做一些必要的准备工作，包括：(1) 清洁工作区域，确保工作环境整洁和安全。
(2) 检查焊接设备和电源，确保其正常工作。
(3) 准备焊接材料和辅助工具，如电极、焊条、焊剂等。
2. 设备调试设备调试是为了确保焊接设备正常工作和焊接质量。
具体步骤如下：(1) 检查电源电压和焊机设置，确保与焊接要求匹配。
(2) 调节焊接电流和焊接速度，根据材料种类和厚度进行调整。
(3) 检查气体或冷却系统，确保其正常供应。
3. 实际焊接实际焊接是按照事先确定好的焊接方法和技术规范进行操作。
操作步骤如下：(1) 使用适当的焊接方法和电极进行焊接。
(2) 控制焊接电流和焊接速度，保证焊缝的质量。
(3) 定期检查焊接质量，及时发现并修复焊接缺陷。
三、电焊技术的注意事项在进行电焊技术时，需要注意以下几点，以确保操作的安全性和焊接质量：1. 安全防护进行电焊时，必须戴上防护面罩、防护手套、防护服等个人防护装备，以防止电焊火花伤害皮肤和眼睛。
电焊技术入门基础教程
电焊技术入门基础教程(共28页) --本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--电焊技术入门基础教程电焊技能应用基础知识电焊应用很广泛，各行各业都需要它，很吃香的一种技能。
电焊是一门容易学的技术，但是要运用好就看个人的领悟能力，加上理论和实践的学习。
电焊实际就是焊接的分类，同类的还有气割。
普通的电焊有氩弧焊，气焊等等。
电焊技术要领; 主要是实践。
毕竟实践出真理!电焊（手工焊）有哪几种焊法1G：平焊或转动 2G：横焊或垂直固定 3G：立焊 4G：仰焊 5G：水平固定 6G：45°固定 5GX：立焊（向下）⊥：角焊缝（各种位置）电焊焊立缝时,怎么个法焊最平面立焊用连弧焊成型比较好,电流比平焊的电流小10%,角度为70至75度左右.我们一般用锯齿形和月牙形运条方法,主要是自己自己适用就行.焊立缝的时候有时会有小裂缝是怎么回事出现裂缝的原因可能是多方面的，可从以下几方面查找：1.材质是哪类，据此应选择匹配的焊接材料；2. 根据材料及接头形式，选择合适的焊接施工规范，必要时要通过试验确定焊接施工工艺参数，多道焊时还要注意控制层间温度；3. 根据经验，如此厚的两个件焊接，应该焊前进行预热。
回复：请教焊接后钢管出现裂缝的原因和解决办法出现裂缝的原因:1.焊缝收缩应力太大，容易产生缓慢裂纹。
2.焊缝受热不均匀，容易发生脆性。
3.焊接方法和顺序不合理。
4.层间温度控制不好。
防止措施：1.首先要选择合理的焊接顺序，采用对称焊。
2.多层多道焊，焊完每一道焊缝（别是打底焊）时要认真处理好焊缝表面的焊渣、氧化皮，以防止赃物在下一层焊缝中形成缺陷。
3.调整冷却速度，冷却越快，变形越大。
结晶裂纹倾向也越大。
4.焊后消除残余应力。
电焊怎么焊才能焊平总是焊完铁上一个大棱不好看还不结实, 是怎么回事首先你要了解电焊的原理. 说简单点. 你只要把握好熔池就可以. 熔池就是. 头上的红圈. 它到哪哪就化. 还有你说的不结实. 你也没说焊多厚的板. 简单的方法是打坡口斜30度磨钝边. 母材对上时留的缝隙可以划过打底的焊条就可以......电焊的弧光很强烈，可使人短暂失眠。
电焊工入门与技巧
电焊工作原理电焊的基本工作原理是通过常用的220V电压或者380V的工业用电，通过电焊机里的减压器降低了电压，增强了电流，并使电能产生巨大的电弧热量融化焊条和钢铁，而焊条熔融使钢铁之间的融合性更高。
电焊条的外层的药皮、C02焊接喷出C02气体起防止金属融化后氧化的作用（不信你把药粉敲了看能焊接不）o当然这种解释是通俗的。
电焊技术基本注意步骤1.焊接时手需要保持平稳烧焊，双臂一定要夹紧，已免抖动，这样焊才能均匀漂亮。
2、焊接时一般是采取之字型和圆点型来烧焊，使焊出来的焊缝纹路更清淅。
3、烧焊时，焊条与铁板保持45度夹角，有利于铁水的均匀分布，烧出来的焊才光滑。
进行仰焊操作时由于铁水容易掉落，故需采取点焊形式，这样烧接会更加牢固。
电焊技术基本训练手法焊工基本功训练内容很多，下面举引弧训练、分清熔渣和铁水训练、补孔（洞）训练和蹲功训练阐述焊工基本功训练方法。
引弧训练方法进行开始时引燃焊接电弧的过程，叫做引弧。
1、引弧的基本步骤引弧是焊条电弧焊操作中最基本的动作，其准备步骤是：①穿好工作服、戴好工作帽及电焊手套。
②准备好工件、焊条及辅助工具。
③清理干净工件表面的油污和水锈。
④检查焊钳及各接线处是否良好。
⑤把地线与工件支架相连接，并把工件平放在支架上。
⑥合上电闸、启动焊机，并调节所需焊接电流。
⑦从焊条筒中取出焊条，用拇指按下焊钳弯臂，打开焊钳，把焊条夹持端放到焊钳口凹槽中，松开焊钳弯臂。
⑧右手握住焊钳，左手持面罩。
⑨找准引弧处，手保持稳定，用面罩遮住面部，准备引弧。
⑩把焊条端部与工件轻轻接触，然后很快将焊条提起，这时电弧就在焊条末端与工件之间建立起来。
2、引弧的方法手工电弧焊的引弧方法一般为两种，分别是不接触引弧和接触引弧。
不接触引弧是指利用高频电压使电极末端与焊件间的气体导电产生电弧。
焊条电弧焊很少采用这种方法。
下面具体介绍一下接触引弧。
接触引弧又分为划擦法和敲击法两种。
(1)划擦法：先将焊条末端对准焊件，然后将焊条在焊件表面划擦一下，当电弧引然后趁金属还没有开始大量熔化的一瞬间，立即使焊条末端与被焊表面的距离维持在2~4mm的距离,电弧就能稳定地燃烧。
初学电焊工基本操作方法
初学电焊工基本操作方法嘿，朋友们！今天咱来聊聊初学电焊工的基本操作方法，这可真是个有趣又实用的技能呢！首先，要做好准备工作呀！选好合适的电焊设备，像电焊机、焊条、防护面罩啥的。
然后呢，把要焊接的工件清理干净，不能有脏东西或锈迹，不然会影响焊接质量哦！接下来就是关键步骤啦，一手拿着电焊钳，夹着焊条，另一只手要稳住工件。
焊条和工件要保持一定的角度和距离，这可不能马虎，就像射击要瞄准一样重要呢！然后按下电焊钳上的开关，焊条就会产生电弧，开始焊接啦！在焊接过程中，要注意焊条的移动速度和角度，要均匀、稳定地移动，不能太快也不能太慢，这可需要点耐心和技巧呢！还有啊，焊接完了可别马上就不管了，要等焊缝冷却了再检查一下焊接质量。
哎呀，是不是感觉挺简单的，但实际操作可没那么容易哟！在这个过程中，安全性那是超级重要的呀！一定要戴好防护面罩、手套这些防护用品，不然电弧的强光会刺伤眼睛，烫伤皮肤可就糟糕啦！就像上战场不穿铠甲一样危险呢！而且焊接现场要保持通风良好，不然那些有害气体吸进去对身体可不好。
稳定性也很关键呀，手不能抖，心不能慌，要稳稳地操作，不然焊缝歪歪扭扭的多难看呀！电焊的应用场景那可多了去啦！比如建筑工地上焊接钢梁，汽车修理厂里焊接车身，还有工厂里制造各种设备都离不开电焊呢！它的优势也很明显呀，焊接强度高，能把金属牢牢地连接在一起，就像给金属打了个坚固的补丁一样！而且操作相对简单，成本也不高，多实用呀！我就知道一个实际案例，有个师傅要焊接一个大铁门，他熟练地准备好设备，按照步骤认真操作，最后焊接出来的铁门那叫一个结实，开关门的时候稳稳当当的，一点都不摇晃。
这就是电焊的实际应用效果呀，多厉害！所以呀，初学电焊工的基本操作方法不难，只要认真学，多练习，肯定能掌握！大家都去试试吧，说不定你就是下一个电焊高手呢！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电焊技术入门基础教程电焊技能应用基础知识电焊应用很广泛，各行各业都需要它，很吃香的一种技能。
电焊是一门容易学的技术，但是要运用好就看个人的领悟能力，加上理论和实践的学习。
电焊实际就是焊接的分类，同类的还有气割。
普通的电焊有氩弧焊，气焊等等。
电焊技术要领; 主要是实践。
毕竟实践出真理!电焊（手工焊）有哪几种焊法？1G：平焊或转动2G：横焊或垂直固定3G：立焊4G：仰焊5G：水平固定6G：45°固定5GX：立焊（向下）⊥：角焊缝（各种位置）电焊焊立缝时,怎么个法焊最平面?立焊用连弧焊成型比较好,电流比平焊的电流小10%,角度为70至75度左右.我们一般用锯齿形和月牙形运条方法,主要是自己自己适用就行.焊立缝的时候有时会有小裂缝是怎么回事?出现裂缝的原因可能是多方面的，可从以下几方面查找：1.材质是哪类，据此应选择匹配的焊接材料；2. 根据材料及接头形式，选择合适的焊接施工规，必要时要通过试验确定焊接施工工艺参数，多道焊时还要注意控制层间温度；3. 根据经验，如此厚的两个件焊接，应该焊前进行预热。
回复：请教焊接后钢管出现裂缝的原因和解决办法出现裂缝的原因:1.焊缝收缩应力太大，容易产生缓慢裂纹。
2.焊缝受热不均匀，容易发生脆性。
3.焊接方法和顺序不合理。
4.层间温度控制不好。
防止措施：1.首先要选择合理的焊接顺序，采用对称焊。
2.多层多道焊，焊完每一道焊缝（别是打底焊）时要认真处理好焊缝表面的焊渣、氧化皮，以防止赃物在下一层焊缝中形成缺陷。
3.调整冷却速度，冷却越快，变形越大。
结晶裂纹倾向也越大。
4.焊后消除残余应力。
电焊怎么焊才能焊平? 总是焊完铁上一个大棱不好看还不结实, 是怎么回事?首先你要了解电焊的原理. 说简单点. 你只要把握好熔池就可以. 熔池就是. 头上的红圈. 它到哪哪就化. 还有你说的不结实. 你也没说焊多厚的板. 简单的方法是打坡口斜30度磨钝边. 母材对上时留的缝隙可以划过打底的焊条就可以......电焊的弧光很强烈，可使人短暂失眠。
左手拿门镜（就是面具）右手焊枪。
看一下...看得清楚焊条熔化后的铁水对学电焊有很大的帮助，学得也会更快。
什么叫焊接? 焊接就是利用电焊，气焊，氩弧等将母材加热至一定温度，然后添加焊丝或不加焊丝将两个母材熔合在一起。
怎么学好电焊技术?如果从头开始的话首先通过网络、书籍途径了解电焊技术基础理论。
有一定基础之后开始寻求练习，可以到相关私人店面，工厂作坊做免费或者低回报学徒帮工，期间认识相关技师，最后选择一个技术型的作为良师益友。
找到良师益友后坚持操作实践，开始采用请教方式排难解惑，慢慢演变成探讨共进，最后坚持下来你也可以为师矣。
整个过程中不要忘了网络的资源，专业，百度知道都可以助你峰回路转，柳暗花明。
谨祝成功!初级电焊怎么开始学?初学电焊者最先学到的就是平焊了,其实平焊是电焊运条中最简单的一种就是入门最基本的基础其次是立旱、仰旱,其实电焊并不是很难学在实际操作中理论基本用不上只是在考证时需要,学电焊我认为最重要的是要练习, 多多的练习,不过我相信不管你学什么，只要用心，你学的就很快!电狐焊有几种焊法?（一）知识掌握点1、熟悉有关的焊接工程术语，了解焊接常用材料的基础知识；2、通过训练，初步获得焊接的基本工艺知识；3、掌握焊接生产过程的基本概念，了解焊接技术的实际知识，为以后课程打下基础；4、了解焊接的安全技术知识，做到安全训练；（二）能力训练点通过对简单工件进行焊接，培养学生的焊接工艺分析能力，动手操作能力，为今后从事生产技术工作打下坚实的基础。
（三）素质培养点1、通过训练使学生建立起经济观点，质量观点和理论联系实际的科学态度；2、对学生进行思想作风教育，使其在生产劳动中遵守纪律，爱护国家财产；二、大纲重点、学习难点和化解方法（一）大纲重点1、焊接的基本概念，手弧焊机的种类、构造、性能、特点和使用方法；2、焊接电弧的组成及溶池的组成；3、焊条的组成和作用，常用的结构焊条的种类、牌号、含义及应用；4、手弧焊机接线方法；5、手工电弧焊的电流的调节，引弧与灭弧，运条及平堆焊焊接方法；6、常见的焊接接头形式，坡口及焊接的空间位置；7、手工电弧焊的安全技术。
（二）学习难点1、焊接电弧的组成及溶池的组成；2、焊接规的选择；（如焊接电流、焊接速度、电弧长度、焊条角度）3、常见焊接缺陷及产生的原因。
（三）难点化解办法1、对一些基础概念，仔细、重点地讲解；2、通过画一些示意图，讲解那些不容易观察和注意的情况；3、通过实际操作，使理论和实践有机地结合在一起。
说明1、首先讲授焊接的基本概念，应用和分类，使学生了解什么是焊接，焊接的分类方法和具体形式。
并承上启下的指出手弧焊是目前应用最普遍的，也是其他种类焊接方法的基础。
2、着重讲授手工电弧焊的特点，设备和工具，焊条的组成和分类，电焊机的接线方法，电弧的引燃、运条以及运条方法。
3、理论上了解手工电弧焊的一些基础知识，还需要掌握焊条直径、焊接电流、电弧电压、焊条角度、焊接速度这些常见焊接规是如何选择的。
4、通过画图使学生知道焊缝的基础知识。
（如接头形式、空间位置和坡口以及缺陷）5、做什么工作，安全都是第一位的。
通过讲授安全技术使学生懂得若不遵守安全操作规程，就可能引起触电、灼伤、火灾、爆炸和中毒等事故。
6、以上5个单元是课堂讲授的基本理论知识，从第6单元开始实际操作，操作前应把操作时的一些注意事项讲清楚，如安全、节约使用焊条、焊件、组织纪律等，说明以后就可以进行示操作，示操作时，学生应注意观察指导老师焊接时焊接规是如何选择的。
（如焊接电流及“三度”等）7、学生操作时，开始应以摩仿指导老师的焊接动作为主，并开动脑筋，找出自己焊接时的不足之处，下次改正。
四、物质准备（以组为单位）1、设备：BX1-300-1型焊机1台；2、工具：焊钳一个，面罩二个，刨锤一支。
3、材料：E4303型Ф3.2电焊条2公斤，低碳钢板二块，规格180×120×10。
4、教具：标准教件，粉笔，挂图等。
五、教学过程单元1-6手工电弧焊（理论部分）导入：手工电弧焊是其它焊接方法的基础，在我们这三天的实习中要进行实践操作，所以是本教学方案的重点。
时间安排约2个小时（课堂讲授为主）。
单元1、焊接的意义、应用和分类焊接是用加热或加压，或加热又加压的方法，在使用或不使用填充金属的情况下，使两块金属连接在一起的一种加工工艺方法。
焊接是现代工业生产中不可缺少的先进制造技术，随着科学技术的发展，焊接技术越来越受到各行各业的密切关注，广泛应用于机构、冶金、电力、锅炉和压力容器。
建筑、桥梁、船舶、汽车、电子、航空航天、军工和军事装备等生产部门。
焊接的分类方法很多，若按焊接过程中金属所处的状态不同，可把焊接方法分为熔焊、压焊和钎焊三大类，每一类又包括许多焊接方法。
熔焊是在焊接过程中，将焊件接头加热至融化状态而不加压力完成的焊接方法。
如气焊、手工电弧焊等。
压焊是在焊接过程中，对焊件施加压力（加热或不加热）以完成焊接的方法。
如电阻焊、摩擦焊等。
钎焊是在焊接过程中，采用比母材熔点低的金属材料作钎料，将焊件和钎料加热到高于钎料但低于母材熔点的温度，利用液态钎料润湿母材，充填接头间隙并与母材相互扩散实现连接焊件的方法。
如软钎焊（加热温度在450度以下?锡焊）硬钎焊（加热温度在450度以上?铜焊）。
其中手工电弧焊是目前应用最普遍的，也是其他种类焊接方法的基础。
单元2、手工电弧焊（一）电弧焊的特点手工电弧焊是利用手工操纵焊条进行焊接的电弧焊方法，简称手弧焊。
其特点：1、设备简单。
2、操作灵活方便。
3、能进行全位置焊接适合焊接多种材料。
4、不足之处是生产效率低劳动强度大。
什么叫电弧？在两电极间的气体介质中强烈而持久的放电现象称之为电弧，电弧放电时，一方面产生高温，同时产生强光，手弧焊就是利用电弧产生的高温熔化焊条和焊件，使两块分离的金属熔合在一起，从而获得牢固的接头。
手弧焊是以焊条和焊件作为两个电极，被焊金属称为焊件或母材。
焊接时因电弧的高温和吹力作用使焊件局部熔化。
在被焊金属上形成一个椭圆形充满液体金属的凹坑，这个凹坑称为熔池。
随着焊条的移动熔池冷却凝固后形成焊缝。
焊缝表面覆盖的一层渣壳称为熔渣。
焊条熔化末端到熔池表面的距离称为电弧长度。
从焊件表面至熔池底部距离称为熔透深度。
焊接时如何区分熔池和熔渣？焊接时，焊条垂直正下方最亮的部分是熔池，而暗红色，流动性较好的液体是熔渣，应当注意的是熔渣不应该超前。
（二）手弧焊的所用设备和工具提问：手弧焊主要设备是什么？1、设备手弧焊的主要设备是电焊机，电弧焊时所用的电焊机实际上就是一种弧焊电源，按产生电流种类不同，这种电源可分为弧焊变压器（交流）和直流弧焊发电机及弧焊整流器（直流）。
1) 弧焊变压器：它实际上是一种特殊的降压变压器。
它将220伏或380伏的电源电压降到60—80伏（即焊机的空载电压）以满足引弧的需要。
焊接时电压会自动下降到电弧正常工作所需的电压（30—40伏）。
输出电流从几十安到几百安，可根据需要调节电流的大小。
弧焊变压器结构简单，价格便宜，工作噪声小，使用可靠，维修方便，应用很广。
缺点是焊接时电弧不稳定。
直流弧焊发电机：是由交流电动机和直流发电机组成，电动机带动发电机旋转，发出满足焊接要求的直流电。
直流弧焊发电机焊接时电弧稳定焊接质量较好，但结构复杂，噪声大，价格高，不易维修。
因此，只应用在对电流有要求的场合。
另外，因耗材多，耗电大，故这种以电动机驱动的弧焊发电机我国已不再生产。
弧焊整流器：近年来，弧焊整流器也得到了普遍应用。
它是通过整流器把交流电转变直流电。
它即弥补了交流电焊机电弧稳定性不好的缺点，又比一般直流弧焊发电机结构简单，维修容易，噪声小。
用直流弧焊电源焊接时，由于正极和负极上的热量不同，所以分为正接和负接两种方法。
如图2所示。
把焊条接负极，称为正接法；反之称为负接法。
焊接厚板时，一般采用直流正接法，这时电弧中的热量大部分集中在焊件上，有利于加快焊件熔化，保证足够的熔深。
焊接薄板时，为了防止烧穿，常采用反接。
手工电弧焊机的型号是按统一规定编制的，它采用汉语拼音字母和阿拉伯数字表示。
型号的编制次序及含义。
电焊机型号代表字母及数字大类小类基本规格名称代号名称代号焊接发电机A 下降特性平特性多特性X P D额定电流（A）焊接变压器B 下降特性平特性X P焊接整流器Z 下降特性平特性多特性X P D2、工具1) 焊接电缆：它是焊接专用电缆线，用紫铜制成，要求有一定的截面积，良好的导电性、绝缘性和柔软性。
作用是传导电流。
焊钳：它作用是夹持焊条和传导电流。
面罩：它的作用是保护眼睛和面部，以免弧光的灼伤。
刨锤；用以清掉覆盖在焊缝上的焊渣。
（三）电焊条1、焊条的组成和作用焊条由焊芯（金属芯）和药皮组成1）焊芯是焊接用专用的金属丝，是组成焊缝金属的主要材料。
