阿特拉斯 井下无轨设备 铲运机 ST1030 操作手册
阿特拉斯ST1030地下铲运机安全操作规程
阿特拉斯ST1030地下铲运机安全操作规程阿特拉斯ST1030地下铲运机安全操作规程1、必须是经过培训考核合格的人员才能进行ST1030铲运机的操作。
在操作铲运机时，必须要穿戴劳动防护用品，井下必须保证有良好的通风与照明。
2、操作铲运机之前，必须按《Atlas ST1030铲运机日检查表》做好设备的检查工作3、铲运机启动后要怠速运转5 至10 分钟，进行暖机，倾听检查发动机有无异常响声。
检查制动情况。
4、观察车周围，确认无障碍物和人。
行驶中要小心谨慎，注意前进方向。
在狭窄地段、交叉路口和拐弯处要减速、鸣号、靠右行驶。
上坡时铲斗在后，下坡时铲斗在前。
下坡时严禁空档滑行。
5、运行前方有行人时，要及时停车避让行人通过。
过路面质量欠佳路段要低速行驶。
在斜坡道上行驶时，前后车辆应保持50m 的安全距离。
当车辆经过爆破区等危险地段时，如需停车，则发动机不能熄火，以免发生事故。
6、在行驶中发现有人示警，应立即停车，按下停车制动闸。
查清原因后方可行使。
临时停车不要阻塞交通，不要停在人行道上、通风井、污泥处及漏水处等。
一般应熄火，如不熄火，司机不能离开机车。
斜坡上停车时，轮胎下应加铁质垫块。
7、发动机只要在运行过程中，操作工绝不能离开铲运机，也绝不能进行维修保养工作。
8、对设备的任何焊接工作必须先征求生产厂家的意见，焊工需持证上岗。
焊接前，拆除蓄电池地线。
9、添加柴油时，铲运机应停机。
在高温表面，火花，或火焰附近，不得使用燃油或其他易燃液体。
10、如果有某故障灯亮起，就应停止使用，通知维修人员检查故障原因。
在故障未排除前，切勿对系统进行操作。
11、只有具备相应资格的电工才能对电气系统进行维修工作。
在发动机的盖上进行维护保养时，只限于标志规定的范围内。
切勿踩踏维修口盖板。
12、不准在铲斗和车的任何部位载人或其它易燃易爆物品。
13、铲装时，如果后轮离地，应将车稍后退，然后再起斗。
铲斗的控制要配合好油门，使轮胎不至打滑，变矩器不停转(允许30 秒) 。
铲运机操作规程
铲运机操作规程铲运机是一种用于清理土地、挖掘、挖掘土壤或其他材料的重型系列机器。
正如其名称所示，它主要用于挖掘、铲运和卸载各种材料。
然而，在操作这种类型的机器时，必须遵循一定的操作规程，以确保安全性和机器的最佳性能。
本文将重点介绍铲运机操作规程，以帮助操作员正确地使用和维护铲运机。
操作规程1. 合适的场地：在使用铲运机之前，必须确保场地平坦、无沉淀物、无陷阱或其他危险。
必须在需要的位置设置足够的照明和警示标志，以确保在夜间或低光照条件下进行温和的操作。
在使用铲运机之前，还应检查该设备所处场地的稳定性。
2. 操作之前的检查：在使用铲运机进行任何操作之前，必须对机器进行全面的检查。
这包括液体水平、润滑点、轮胎压力、张紧器、割刀、驾驶室所安装的安全带和其他必要的部件的完整性。
如果发现任何异常，操作员必须立即停止机器并通知上级。
3. 正确的操作：铲运机应仅由经过培训并持有有效证书的操作员操作。
在操作铲运机时，必须正确使用控制器和油门，控制速度和堆放方向。
正在进行操作的机器必须保持清洁和整洁，并定期进行维护。
4. 安全操作：在铲运机操作期间，必须始终遵循安全操作指南。
操作员必须始终保持警惕，并注意周围的环境，包括其他人员、室内车辆、设备和设施。
必须按照指定的速度和方向行驶，以确保操作的安全性。
5. 操作结束后的清理：在使用铲运机完毕后，必须进行全面的清洁和维护，以确保机器的最佳性能。
机器必须彻底清洗，并定期维修和更换受损部件。
必须将机器妥善储存，并定期进行检查，以确保其操作性能和安全性。
6. 安全设备：必须保持铲运机的所有安全设备的完整性，并在需要时定期进行检查和维护。
这些安全设备包括安全硫化器、刹车、安全带、灯光和警报器。
在使用铲运机之前，必须检查这些设备的完整性，并确保它们可以正确地工作。
7. 职业培训：所有铲运机操作员必须接受接受职业培训，并持有适当的操作证书。
操作员必须定期接受培训和定期的教育，以确保他们始终能够正确操作机器，并因此可以保证工作场所的安全。

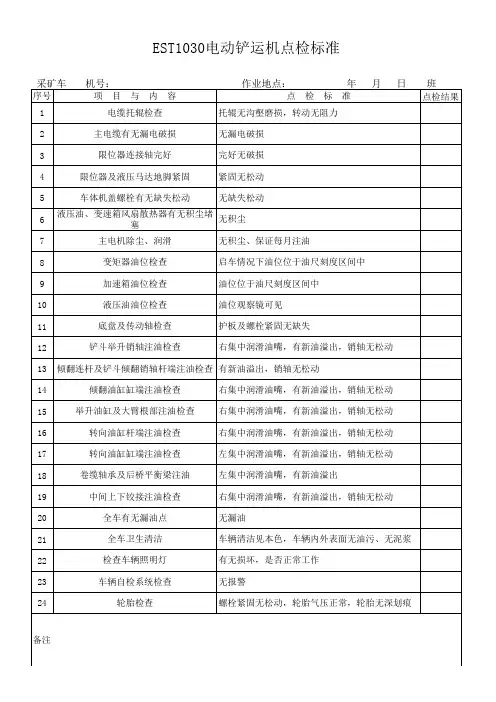

EST1030铲运机点检记录
19
中间上下铰接注油检查
右集中润滑油嘴，有新油溢出，销轴无松动
20
全车有无漏油点
无漏油
21
全车卫生清洁
车辆清洁见本色，车辆内外表面无油污、无泥浆
22
检查车辆照明灯
有无损坏，是否正常工作
23
车辆自检系统检查
无报警
24
轮胎检查
螺栓紧固无松动，轮胎气压正常，轮胎无深划痕
备注
操作司机：
机台长：
点检结果完好打“√”，不影响安全生产待处理“△”(不影响安全生产的，在16小时内必须处理)，须立 即处理打“×”。
14
倾翻油缸缸端注油检查
右集中润滑油嘴，有新油溢出，销轴无松动
15
举升油缸及大臂根部注油检查
右集中润滑油嘴，有新油溢出，销轴无松动
16
转向油缸杆端注油检查
右集中润滑油嘴，有新油溢出，销轴无松动
17
转向油缸缸端注油检查
左集中润滑油嘴Leabharlann 有新油溢出，销轴无松动18
卷缆轴承及后桥平衡梁注油
左集中润滑油嘴，有新油溢出
EST1030电动铲运机点检标准
采矿车 序号
1
机号： 项目与内容
电缆托辊检查
作业地点：
年月日 班
点检标准
点检结果
托辊无沟壑磨损，转动无阻力
2
主电缆有无漏电破损
无漏电破损
3
限位器连接轴完好
完好无破损
4
限位器及液压马达地脚紧固
紧固无松动
5
车体机盖螺栓有无缺失松动
无缺失松动
6
液压油、变速箱风扇散热器有无积尘堵 塞
无积尘
7
主电机除尘、润滑

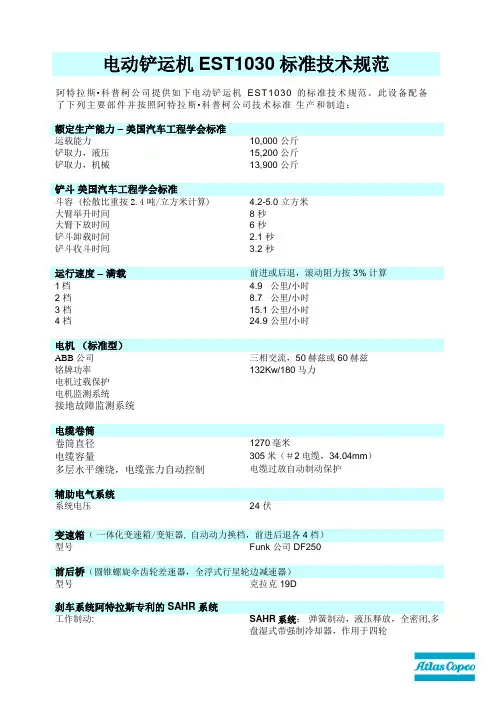

阿特拉斯EST1030 铲运机specification CHN
电动铲运机EST1030标准技术规范阿特拉斯•科普柯公司提供如下电动铲运机EST1030的标准技术规范。
此设备配备了下列主要部件并按照阿特拉斯•科普柯公司技术标准生产和制造：额定生产能力–美国汽车工程学会标准运载能力10,000 公斤铲取力，液压15,200 公斤铲取力，机械13,900 公斤铲斗美国汽车工程学会标准斗容 (松散比重按2.4吨/立方米计算) 4.2-5.0 立方米大臂举升时间8 秒大臂下放时间 6 秒铲斗卸载时间 2.1 秒铲斗收斗时间 3.2 秒运行速度–满载前进或后退，滚动阻力按 3% 计算1档 4.9 公里/小时2 档8.7 公里/小时3 档15.1 公里/小时4 档24.9 公里/小时电机（标准型）ABB 公司三相交流，50赫兹或60赫兹铭牌功率132Kw/180马力电机过载保护电机监测系统接地故障监测系统电缆卷筒卷筒直径1270毫米电缆容量305米（＃2电缆，34.04mm）多层水平缠绕，电缆张力自动控制电缆过放自动制动保护辅助电气系统系统电压24 伏变速箱（一体化变速箱/变矩器,自动动力换档，前进后退各4档）型号Funk 公司 DF250前后桥（圆锥螺旋伞齿轮差速器，全浮式行星轮边减速器）型号克拉克 19D刹车系统阿特拉斯专利的SAHR系统工作制动: SAHR系统：弹簧制动，液压释放，全密闭,多盘湿式带强制冷却器，作用于四轮停车和紧急制动:与工作制动共用一个系统SAHR轮胎石桥轮胎：无内胎，尼龙帘布，光面胎，专用于地下矿山，装在可拆卸的轮辋上尺寸：18.00 R25, L5S转向系统铰接式液压动力转向, 先导控制,单杆操作转向角85 度(两侧各42.5度)系统压力21.4 兆帕 (3,250psi)液压系统翻斗缸和举升缸控制先导控制, 游戏杆操作液压缸双作用，镀铬活塞杆液压缸直径转向缸(2个) 直径为 102 毫米举升缸(2个) 直径为 152 毫米翻斗缸(1个) 直径为 203 毫米液压泵重负载齿轮泵过滤系统回油过滤，精度为 4微米翻斗/举升系统压力20.7 兆帕 ( 3,000psi)油箱容量液压油箱189升 (50加仑)摆动桥后桥摆动, 十字轴安装，自润滑销轴摆动角共20度 (每侧10度)驾驶室布置侧面进入和侧座，便于双向操作和最大的视野驾驶室符合国际标准化组织MSHA和ISO制定的防侧翻和防冒落的保护功能设备重量及外形尺寸空车：约26,300 公斤。
铲运机培训之铲运机操作
5、停车 （1）工作完毕的铲运机要停在运输巷道外，最好 停在平地上或矿柱旁，为防止矿石的二次爆破将铲 运机砸坏。 （2）将动臂放到底，铲斗翻转放下与地面接触。 （3）按下停车按钮，逆时针方向将电门钥匙转至 断开位置，抽出钥匙并断开关。 （4）若将铲运机停在斜坡上，一定踏得到高速度。
进行铲装作业时，不要冲进矿石堆，而要插进矿石堆，当铲斗插入矿 石堆中时，前进速度会减慢，这时可以缓慢踏下加速踏板，增加铲斗的推 挤作用，若铲斗因工作先导阀推出过大，而使铲斗的下压力过大，引起前 轮抬离地面，这样机器只有后面两个轮子驱动，影响机器功率的发挥，同 样也不要使用过大的铲取力，以致把后轮抬离地面，如果出现这种情况， 只需稍许使机器后退，并把铲斗收起一点。在整个铲装过程中都要合理地 使用铲斗操作先导阀和加速机使所有的轮胎都在运行中，前后推动铲斗操 作先导阀杆，就会使铲斗产生一种撬拨作用，加速作用则可使机器向前推 进矿石堆且又不打滑，如果轮胎打滑，可以轻轻抬起脚，使加速踏板稍许 上升，同时把铲斗收一点，减少铲斗的下压力，从而在前轮上加一点下压 力。铲斗装满后，要抖动几下铲斗，把任何松散的东西抖掉，以免在运送 过程中掉落在通道上，装满铲斗后，松开前进踏板，踩下后退踏板铲运机 反向运动，由于铲运机受电缆长度（100米）限制，铲运机后退
铲运机培训之
铲运机操作
招远华丰机械设备有限公司
铲运机的操作规程
1、启动前的检查项目
（1）检查工作液压系统和行驶液压系统油箱的油位、发动机机油油位、 前后驱动桥的油位、柴油机燃油油位是否达到要求，若低加油。 （2）检查各润滑点的润滑情况是否良好，给缺油润滑点打黄油。 （3）轮胎的气压是否足够，轮辋螺母是否松动。 （4）检查传动轴螺栓是否有松动，若有将螺丝上紧。 （5）对整机作一次直观查看，检查是否有漏油点、接头和管路是否有 松动，整机有无明显损坏处、有无电缆损坏和其他明显要维修的地方，。 （6）检查电缆固定处是否固定可靠。 （7）检查柴油机空气过滤器是否需要清理。（柴油内燃铲运机） （8）检查蓄电瓶及接线是否正常。（柴油内燃铲运机）
阿特拉斯ST1030地下铲运机安全操作规程
阿特拉斯ST1030地下铲运机安全操作规程1、必须是经过培训考核合格的人员才能进行ST1030铲运机的操作。
在操作铲运机时，必须要穿戴劳动防护用品，井下必须保证有良好的通风与照明。
2、操作铲运机之前，必须按《Atlas ST1030铲运机日检查表》做好设备的检查工作3、铲运机启动后要怠速运转5 至10 分钟，进行暖机，倾听检查发动机有无异常响声。
检查制动情况。
4、观察车周围，确认无障碍物和人。
行驶中要小心谨慎，注意前进方向。
在狭窄地段、交叉路口和拐弯处要减速、鸣号、靠右行驶。
上坡时铲斗在后，下坡时铲斗在前。
下坡时严禁空档滑行。
5、运行前方有行人时，要及时停车避让行人通过。
过路面质量欠佳路段要低速行驶。
在斜坡道上行驶时，前后车辆应保持50m 的安全距离。
当车辆经过爆破区等危险地段时，如需停车，则发动机不能熄火，以免发生事故。
6、在行驶中发现有人示警，应立即停车，按下停车制动闸。
查清原因后方可行使。
临时停车不要阻塞交通，不要停在人行道上、通风井、污泥处及漏水处等。
一般应熄火，如不熄火，司机不能离开机车。
斜坡上停车时，轮胎下应加铁质垫块。
7、发动机只要在运行过程中，操作工绝不能离开铲运机，也绝不能进行维修保养工作。
8、对设备的任何焊接工作必须先征求生产厂家的意见，焊工需持证上岗。
焊接前，拆除蓄电池地线。
9、添加柴油时，铲运机应停机。
在高温表面，火花，或火焰附近，不得使用燃油或其他易燃液体。
10、如果有某故障灯亮起，就应停止使用，通知维修人员检查故障原因。
在故障未排除前，切勿对系统进行操作。
11、只有具备相应资格的电工才能对电气系统进行维修工作。
在发动机的盖上进行维护保养时，只限于标志规定的范围内。
切勿踩踏维修口盖板。
12、不准在铲斗和车的任何部位载人或其它易燃易爆物品。
13、铲装时，如果后轮离地，应将车稍后退，然后再起斗。
铲斗的控制要配合好油门，使轮胎不至打滑，变矩器不停转(允许30 秒) 。
14、不可强铲硬底，遇阻力过大时要退回重新铲装。
铲运机操作规程
铲运机操作规程一、安全制度为避免意外事故发生，铲运机工作时，必须严格遵守下列各项安全制度。
1、本铲运机只允许通过培训，授权获准的操作者进行操作。
2、在操作铲运机前，分离中心轴箱安全连杆。
3、决不要使用操纵控制杆作为手的支撑。
因为发动机关掉时，液动操纵系统仍可以是运行的。
4、开动铲运机，必须具备下述条件。
①、铲运机周围是畅通无阻的；②、已刹住了停车制动器；③、变速器在空挡位置，（操纵手柄挂在空挡）；5、在起动发动机前，一定要鸣喇叭以向铲运机附近的任何人发出警报。
6、除非每个蓄能器的压力计指示压力在标准外，不要松脱停车制动器。
7、手、臂、头不得伸出操作室以外。
8、在拥挤地区铲运机要处于低速行进，要缓慢转向，并且在可见有限的地区要频繁地鸣喇叭。
9、不允许载人乘车。
10、不要把铲运机作为不同于其它预定任何用途的车辆使用。
11、小心驾驶，遵守规章制度，并且在任何时候都应当准确无误地控制铲运机。
12、当移动抬起铲斗的铲运机时，要极其注意行驶，若有可能，在行进之前，要降低铲斗到“运载”位置。
13、上坡或下坡时铲斗总是指向下坡，在危险情况时，铲斗可以用来帮助停止铲运机。
14、不具备下列情况，绝不要离开操作座位。
①、铲斗平直地放在地上；②、变速器在空挡；③、刹住了停车制动器；④、发动机关闭而且取下钥匙；15、当停放在坡上时，转动铲运机进入边坡或拱棱，或用垫块阻塞轮子。
16、除非进行了全部要求的防护维修外，不要操作铲运机。
17、应立即报告任何损坏或者操作故障，直到修好为止，否则不要操作铲运机。
18、当铲运机在行驶时，决不要修理或者进行调整。
19、当拆除车上零件时，操作控制手柄必须挂牌，以提示其他人员。
20、前后机架之间的中心枢轴区，不得站人，当在此区工作时，以及在运输和提升铲运机之前，必须连接上中心枢轴安全连接杆。
21、在任何时候都要用以下方法预防潜在的火患：（1）、要备有完好无损的灭火器。
（2）、要保持铲运机的整洁，及时清除油垢和泥污。
阿特拉斯 井下无轨设备 铲运机 ST1030 操作手册
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第 3 章：一般安全条例............................................................................................................................... 14 操作安全建议............................................................................................................................................... 14 防止车辆翻滚............................................................................................................................................... 14 停车和关闭发动机....................................................................................................................................... 14 止轮块的使用（可选） ............................................................................................................................... 15 定位............................................................................................................................................................... 15 水平坡度....................................................................................................................................................... 16 上坡............................................................................................................................................................... 16 下坡............................................................................................................................................................... 16 注意事项....................................................................................................................................................... 17 机械故障....................................................................................................................................................... 17 熟悉您的工作区域....................................................................................................................................... 17 进入车内....................................................................................................................................................... 17 在坡道上操作............................................................................................................................................... 17 车辆优先通行权........................................................................................................................................... 17
原始说明书的译本。
阿 特 拉 斯 ·科 普 柯 凿 岩 公 司 瑞典厄勒布鲁 SE-70191
2
目录 第 1 章：安全................................................................................................................................................. 8 参考................................................................................................................................................................. 8
