TL1451双脉冲宽度调制控制电路
什么是脉冲宽度调制及其在电路中的应用
什么是脉冲宽度调制及其在电路中的应用脉冲宽度调制（Pulse Width Modulation，简称PWM）是一种调制方式，通过控制脉冲信号的宽度来实现信号的调制。
在电路中，PWM 广泛应用于调光、电机速度控制、音频放大等领域。
本文将详细介绍PWM的原理及其在电路中的应用。
一、PWM原理脉冲宽度调制的原理是利用周期为固定值的脉冲信号来表示模拟信号的幅度大小。
它的关键在于调制器，通过控制调制器输出脉冲的宽度，从而实现对模拟信号的调制。
在PWM信号中，脉冲的宽度代表了信号的幅度，宽度越大表示幅度越高，宽度越小表示幅度越低。
通常，PWM信号的周期是固定的，脉冲的宽度则根据输入模拟信号进行动态调整。
二、PWM在电路中的应用1. 调光控制PWM在LED调光控制中得到了广泛的应用。
通过控制PWM信号的频率和占空比（脉冲高电平与周期之比），可以实现对LED的亮度调节。
当占空比为100%时，LED处于全亮状态；当占空比为0%时，LED关闭。
2. 电机速度控制PWM可以用于电机的速度控制。
通过控制PWM信号的占空比，可以控制电机的平均输出功率，从而调节电机的转速。
一般情况下，占空比越大，电机转速越高；占空比越小，电机转速越低。
3. 音频放大PWM还可以用于音频放大电路中。
通过将音频信号转换为PWM 信号，再通过滤波电路将其转换为模拟信号，可以实现音频的放大。
PWM音频放大具有高效率和低失真的优点，因此在功率放大器中得到了广泛的应用。
4. 电源控制PWM可以用于电源控制电路中，通过控制PWM信号的占空比来调节输出电压的大小。
这种方式在开关电源中特别常见，可以实现高效率的能量转换，并具备较好的稳定性和响应速度。
5. 无线通信PWM在无线通信系统中也有一定的应用。
在数模转换和调制过程中，会使用PWM信号对模拟信号进行抽样和调制，转换成数字信号后再通过调制器进行数据传输。
三、总结脉冲宽度调制是一种通过控制脉冲信号的宽度来实现信号调制的方法。
脉冲宽度调制电路
脉冲宽度调制电路
▪ 原理 ▪ 电路图 ▪ 工作过程及波形 ▪ 特点
脉冲宽度调制电路原理
脉冲宽度调制电路利用对传感器电容的充、放电，使电路输出脉 冲的宽度随电容式传感器的电容量变化而变化，并通过低频滤波器得到 对应于被测量变化的直流信号。
脉冲宽度调制电路图
脉冲宽度调制电路工作原理添Fra bibliotek幻灯片标题 - 5
脉冲宽度调制电路主要由比较器，双稳态触发器及电容充、放电回路组成。 当双稳态触发器输出Q为高电平时，通过电阻R1对电容C1充电。此时的输出Q’为低电 平，电容C2通过二极管D2迅速放电，从而使G点被钳制在低电位。直到F点的电位高于参 考电压Uc时，比较器产生一个脉冲信号，触发双稳态触发器翻转，使A点成为低电位，电 容C通过二极管D迅速放电从而使F点被钳制在低电位。同时B点高电位，经R2向C2充电。 当G点电位被充至Ur时，比较器A2就产生一个脉冲信号。双稳态触发器再翻转一次后使A点 成为高电位，B点成为低电压。如此周而复始，就可在双稳态触发器的两输出端各自产生一 宽度受C1、C2调制的脉冲波形。
脉冲宽度调制电路波形
脉冲宽度调制电路特点
①可以获得比较好的线性输出。 ②双稳态的输出信号一般为100Hz ~ 1 MHz的矩形波。因此只需要经滤波器简单处理后即 可获得直流输出，不需要专门的解调器，且效率比较高。 ③电路采用直流电源。虽然直流电源的电压稳定性要求较高，但与高稳定度的稳频、稳幅 交流电源相比，还是容易实现的。
脉冲调宽电路工作原理
脉冲调宽电路工作原理
脉冲调宽电路是一种用于改变脉冲宽度的电路，它通常由一个触发器（如触发器脉冲发生器）和一个可调的延迟线路组成。
当触发器输出脉冲时，延迟线路会延迟脉冲的上升沿或下降沿，从而改变脉冲的宽度。
脉冲调宽电路的工作原理取决于其具体实现方式，例如，可以使用单稳态延迟线路来调节脉冲宽度，也可以使用双稳态延迟线路。
在双稳态延迟线路中，延迟线路由两个可调的延迟环节组成，可以分别调节脉冲的上升沿和下降沿。
脉冲调宽电路的具体实现方式可能会有所不同，但通常会包括以下元件：1.触发器：用于生成脉冲的基础电路元件。
2.延迟线路：用于延迟脉冲上升沿或下降沿的电路元件。
3.可调电阻：用于调节延迟线路的延迟时间的电阻。
4.可调电容：用于调节延迟线路的延迟时间的电容。
5.电流限制电路：用于限制延迟线路中电流的大小的电路。
6.放大器：用于放大脉冲调宽电路输出信号的电路。
脉冲宽度调制(PWM)电路是一种常见的电子电路，其工作原理是将一个连续的信号转化为一个带有固定幅度的脉冲信号，通过调节脉冲的宽度来控制输出信号的幅度，从而实现电路的调节和控制。

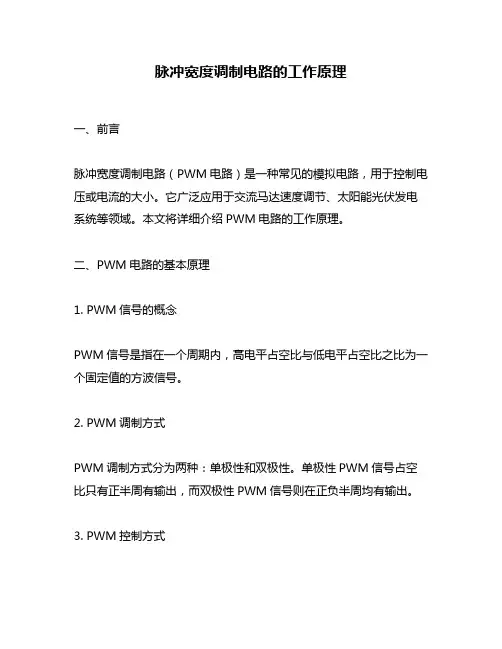

脉冲宽度调制电路的工作原理
脉冲宽度调制电路的工作原理一、前言脉冲宽度调制电路（PWM电路）是一种常见的模拟电路，用于控制电压或电流的大小。
它广泛应用于交流马达速度调节、太阳能光伏发电系统等领域。
本文将详细介绍PWM电路的工作原理。
二、PWM电路的基本原理1. PWM信号的概念PWM信号是指在一个周期内，高电平占空比与低电平占空比之比为一个固定值的方波信号。
2. PWM调制方式PWM调制方式分为两种：单极性和双极性。
单极性PWM信号占空比只有正半周有输出，而双极性PWM信号则在正负半周均有输出。
3. PWM控制方式PWM控制方式分为两种：模拟控制和数字控制。
模拟控制是通过改变输入信号的幅值实现对输出信号的控制；数字控制则是通过数字信号处理器（DSP）等器件实现对输出信号的精确控制。
三、PWM电路的组成及工作原理1. 三角波发生器三角波发生器是产生基准波形的关键部件。
它可以产生一个周期内上升沿和下降沿斜率相等的三角波信号。
2. 比较器比较器将三角波信号和参考电压进行比较，输出一个占空比随输入电压变化而变化的PWM信号。
3. 滤波器PWM信号输出后需要经过滤波器进行平滑处理，以去除高频噪声和杂波。
4. 驱动电路驱动电路将PWM信号转换为适合被控制的电流或电压，并输出到被控制设备上。
四、单极性PWM电路的工作原理1. 三角波发生器工作原理三角波发生器由一个集成运算放大器、几个电阻和一个电容组成。
当输入为正弦波时，运放将其转换为三角波信号输出。
具体实现方式是通过RC积分运算将正弦信号转换为三角波信号。
2. 比较器工作原理比较器由一个集成运算放大器和一个参考电压源组成。
当三角波信号在上升沿与参考电压相等时，比较器输出高电平；当三角波信号在下降沿与参考电压相等时，比较器输出低电平。
因此，PWM信号的占空比随着参考电压的变化而变化。
3. 滤波器工作原理滤波器由一个电感和一个电容组成。
它可以将PWM信号转换为平滑的直流信号，并去除高频噪声和杂波。

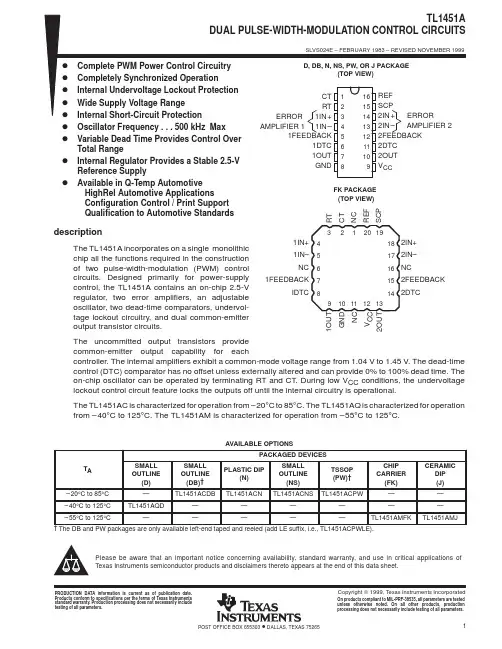

液晶电源TL1451应用电路
IMPORTANT NOTICETexas Instruments and its subsidiaries (TI) reserve the right to make changes to their products or to discontinue any product or service without notice, and advise customers to obtain the latest version of relevant information to verify, before placing orders, that information being relied on is current and complete. All products are sold subject to the terms and conditions of sale supplied at the time of order acknowledgement, including those pertaining to warranty, patent infringement, and limitation of liability.TI warrants performance of its semiconductor products to the specifications applicable at the time of sale in accordance with TI’s standard warranty. Testing and other quality control techniques are utilized to the extent TI deems necessary to support this warranty. Specific testing of all parameters of each device is not necessarily performed, except those mandated by government requirements.CERTAIN APPLICATIONS USING SEMICONDUCTOR PRODUCTS MAY INVOLVE POTENTIAL RISKS OF DEATH, PERSONAL INJURY, OR SEVERE PROPERTY OR ENVIRONMENTAL DAMAGE (“CRITICAL APPLICATIONS”). TI SEMICONDUCTOR PRODUCTS ARE NOT DESIGNED, AUTHORIZED, OR WARRANTED TO BE SUITABLE FOR USE IN LIFE-SUPPORT DEVICES OR SYSTEMS OR OTHER CRITICAL APPLICATIONS. INCLUSION OF TI PRODUCTS IN SUCH APPLICATIONS IS UNDERSTOOD TO BE FULLY AT THE CUSTOMER’S RISK.In order to minimize risks associated with the customer’s applications, adequate design and operating safeguards must be provided by the customer to minimize inherent or procedural hazards.TI assumes no liability for applications assistance or customer product design. TI does not warrant or represent that any license, either express or implied, is granted under any patent right, copyright, mask work right, or other intellectual property right of TI covering or relating to any combination, machine, or process in which such semiconductor products or services might be or are used. TI’s publication of information regarding any third party’s products or services does not constitute TI’s approval, warranty or endorsement thereof.Copyright © 1999, Texas Instruments Incorporated。
脉冲宽度调制电路的工作原理
脉冲宽度调制电路的工作原理引言脉冲宽度调制（PWM）电路是一种常用的电子电路，用于调节输出信号的脉冲宽度。
PWM技术在现代电力电子、自动控制、通信等领域有着广泛的应用。
本文将详细介绍脉冲宽度调制电路的工作原理，包括基本概念、原理分析、电路实现以及应用场景。
一、基本概念脉冲宽度调制是一种调制技术，通常用于将模拟信号转换为脉冲信号。
脉冲宽度调制电路通过改变脉冲信号的宽度来表达信号的幅度大小。
在PWM电路中，脉冲的宽度与输入信号的幅度成正比。
二、原理分析脉冲宽度调制电路主要由三个部分组成：比较器、三角波发生器和滤波器。
1. 比较器比较器是脉冲宽度调制电路的核心部件，用于比较输入信号和三角波信号。
比较器将输入信号与三角波信号进行比较，并产生一个脉冲信号作为输出。
2. 三角波发生器三角波发生器用于产生一个周期性变化的三角波信号。
三角波信号的频率和幅度可以根据实际需求进行调整。
3. 滤波器滤波器用于对比较器输出的脉冲信号进行滤波处理，去除高频噪声，得到稳定而平滑的PWM信号。
三、电路实现脉冲宽度调制电路可以采用多种电路实现方式，常见的有基于集成运放的电路和基于微控制器的电路。
1. 基于集成运放的电路基于集成运放的脉冲宽度调制电路使用运放作为比较器，通过调整输入电压和反馈电压的阈值来实现脉冲宽度的调节。
该电路结构简单，成本低，适用于一些简单的PWM应用。
2. 基于微控制器的电路基于微控制器的脉冲宽度调制电路可以实现更复杂的PWM功能。
微控制器可以通过软件来实现脉冲宽度的控制，可以灵活调节脉冲宽度的精度和频率。
这种电路适用于需要高精度、多功能的PWM应用。
四、应用场景脉冲宽度调制电路在众多领域都有着广泛的应用。
1. 电力电子在电力电子领域，脉冲宽度调制技术常用于变频调速、电力因数校正和电力传输等方面。
例如，PWM逆变器可以将直流电源转换为交流电源，用于驱动电动机和变频空调等设备。
2. 自动控制在自动控制系统中，脉冲宽度调制电路常用于控制电机的转速和位置。
ROYER电路工作原理自激型推挽式直流变换器的电路原理-Read
2）欠压锁定 SG6841采用了欠压锁定比较器来保证输出级被驱动之前，集成电路已完全可用。欠压锁定回 路其实质是一个滞回比较器，以防止在通过它们各自的门限时产生错误的输出动作。它的开启电 压为16V，关闭电压为10V。在启动过程中，比较器反向输入端为16V，当VDD﹤16V时，比较器 输出为低电平，SG6841无法工作。当VDD升到16V时，欠压锁定器输出为高电平，SG6841正常 工作，同时MOS管导通，使比较器反向输入端为10V。当VDD下降至10V时，欠压锁定器的输出 回到低电平，整个电路停止工作。SG6841的7脚端设置了一个32V的齐纳二极管，保证内部电路 绝对工作在32V以下，以防电压过高损坏芯片。 3）输出部分 SG6841的8脚为输出脚，它是一个单图滕柱输出级，专门设计用来直接驱动功率MOSFET 的，具有降低热损耗、提高效率和增强可靠性的作用。在芯片内部有一18V的稳压管与Gate 端相连使输出电压钳位在18V，可保护MOSFET免被击穿。通过控制PWM脉冲的上升与下降 时间，可有效减少开关噪声，提高电源的EMI，并提供稳定的MOSFET管Gate极驱动。在 1.0nF负载时，它能提供高达±1.0A的峰值驱动电流和典型值为250ns的上升时间和50ns的下 降时间。还附加了一个内部电路，使得任何时候只要欠压锁定有效，输出就进入灌模式，这 个特性使外部下拉电阻不再需要。 4）电流取样比较器和脉冲调制锁存器 SG6841作为电流模式控制器工作，输出开关导通由振荡器开始振荡起始，当峰值电感电流到 达FB反馈端电平时终止。这样在逐周基础上误差信பைடு நூலகம்控制峰值电感电流。所用的电流取样比较器 -脉宽调制锁存配置确保在任何一定的振荡周期内，仅有一个单脉冲出现在输出端。 电感电流通过插入一个与输出开关Q901的源极串联的以地为参考的取样电阻Rs转换成电压。此 电压由电流取样输入端Pin6 Sense监视，并与来自Pin2 FB端电平相比较。通常取样电阻Rs为一 小电阻。在正常的工作条件下，峰值电感电流由管脚1上的电压控制，其中：Ipk =（VFB – 1.0V） /3RS
关于TL1451保护电路描述
关于TL1451保护电路描述：TL1451内部具有定时锁定式短路保护电路，其②、12脚内部的比较检测器具有两个反相输入端和一个同相输入端，它能分别检测出两个误差放大器输出电压的大小，只要其中一个小于基准电压的一半（1／2Vref＝1.25V）时，电压比较器的输出即为高电平。
该输出电压触发定时回路，从而使基准电压通过15脚向电容C23充电；当C23上的电压达到晶体管的基－射电压（0.6V）时，误差放大器的输出还没有恢复到正常电压范围，锁定电路置位。
锁定电路一旦置位，输出激励晶体管基极偏置被切断，停止PWM脉冲输出，从而保护了后级电路和和设备。
本电路所有保护电路都是在这个基本功能上扩展实现的。
过压保护：当意外原因造成末级高压形成电路供电电压超过15V时，有可能造成T1或CCFL 损坏，此时ZD1击穿，IC2的11脚（死区时间调整端）电压超过2.5V，其PWM脉冲占空比为0，末级高压形成电路失电。
欠压保护：系统刚上电或者意外原因使IC2供电电压不足3.6V，其输出驱动晶体管很可能因为导通不良而损坏，因此IC2内部设置了欠压保护电路，当电源电压低于正常工作的最低值时，通过检测基准电压的电平，置位锁定电路，使输出驱动晶体管截止。
高压过流保护：Inverter高压通过CCFL后在R9上产生随工作电流变化的交流电压，CCFL 通过电流越大，R9两端电压越高，此电压经过D4整流、C8滤波后与亮度调节电压作用于相同的控制电路上。
当CCFL电流超过设定值时，经过R34加到IC2④脚电压升高，内部误差放大器输出电平超过1.25V，定时电路开始工作，C23开始充电。
同时经过R34、R33加到IC2⑤脚电压也升高，当C23上电压达到0.6V时锁定式短路保护电路启动。
此电路在未达到保护值时还用作误差放大器的取样，以便IC内部据此调整输出脉冲的PWM宽度，给CCFL提供一个比较稳定的电流。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
UNISONIC TECHNOLOGIES CO., LTDTL1451 LINEAR INTEGRATED CIRCUITDUALPULSE-WIDTH-MODULATION CONTROL CIRCUITSDESCRIPTIONThe UTC TL1451 incorporates on a single monolithic chip all the functions required in the construction of two pulse-width-modulation (PWM) control circuits. Designed primarilyfor power supply control, the UTC TL1451 contains an on-chip 2.5V regulator, two error amplifiers, an adjustable oscillator, two dead-time comparators, undervoltage lockout circuitry, and dual common –emitter output transistor circuits.FEATURES*Complete PWM power control circuitry*Completely synchronized operation*Internal undervoltage lockout protection*Wide supply voltage range*Internal Short-Circuit protection*Oscillator frequency 500kHz max*Variable dead time provides control over total range*Internal regulator provides a stable 2.5V reference supply*Pb-free plating product number: TL1451LORDERING INFORMATIONOrder NumberNormal Lead free platingPackage Packing TL1451-S16-R TL1451L-S16-R SOP-16TapeReel TL1451-S16-T TL1451L-S16-TSOP-16Tube TL1451-P16-R TL1451L-P16-RTSSOP-16TapeReel TL1451-P16-T TL1451L-P16-TTSSOP-16Tube TL1451-D16-T TL1451L-D16-T DIP-16 TubePIN CONFIGURATIONCT RT1 IN+1 IN-1 FEEDBACK1 DTC 1 OUT GNDVcc2 OUT 2 DTC 2 IN-SCPREF 2 IN+2 FEEDBACK ERROR AMPLIFIER 1ERROR AMPLIFIER 212345678910111213141516BLOCK DIAGRAM1 DTCIN-IN+ERROP AMPLIFIER 1SCP 1 FEEDBACK2 FEEDBACKIN-IN+ERROP AMPLIFIER 22 DTCABSOLUTE MAXIMUM RATINGS (T a =25°C, unless otherwise specified)PARAMETER SYMBOL VALUE UNITSupply Voltage V CC 51 V Amplifier Input Voltage V IN 20 V Collector Output Voltage V OUT 51 V Collector Output Current I OUT 21 mADIP-16 1000 SOP-16 500Power Dissipation TSSOP-16P D 700mW Junction Temperature T J +125 °C Operating Temperature T OPR -20 ~ +85 °C Storage Temperature T STG -40 ~ +150 °CNote 1. Absolute maximum ratings are those values beyond which the device could be permanently damaged.Absolute maximum ratings are stress ratings only and functional device operation is not implied.2. The device is guaranteed to meet performance specification within 0 ~+70 operating temperature range and assured by design from –20 ~ +85 .RECOMMENDED OPERATING CONDITIONSPARAMETER SYMBOL MIN TYP MAX UNITSupply Voltage V CC 3.6 50 V Amplifier Input Voltage V IN 1.05 1.45 V Collector Output Voltage V OUT 50 V Collector Output Current(each Transistor) I OUT 20 mA Current into Feedback Terminal I FB 45 µA Feedback Resistor R F 100 k Ω Timing Capacitor C T 150 15000 pF Timing Resistor R T 5.1 100 k Ω Oscillator frequency F OSC 1 500 kHz Operating Temperature T OPR -20 85 °C ELECTRICAL CHARACTERISTICS (V CC =6V, f=200kHz, T a =25°C, unless otherwise specified.)PARAMETER SYMBOL TESTCONDITIONS MIN TYP MAX UNIT Reference Section Output Voltage V OUT I OUT =1mA 2.4 2.5 2.6 VT a = -20°C ~ 25°C -0.1 ±1Output Voltage Change with Temperature T a = 25°C ~ 85°C -0.2 ±1%Input Voltage RegulationV IN Vcc=3.6V ~ 40V 2 12.5mV Output Voltage Regulation V OUT I OUT =0.1mA ~ 1mA 1 7.5 mVShort-Circuit Output Current I OUT V OUT =0 3 10 30 mA Undervoltage Lockout SectionUpper 2.72 VThreshold Voltage (Vcc) Lower V THR2.6 VHysteresis (Vcc) V HYS 80 120 mVReset Threshold voltage (Vcc)I OUT(REF)=0.1mA1.5 1.9 V Short-Circuit Protection Control Section Input Threshold Voltage(SCP) V IN(THR) 0.65 0.7 0.75V Standby Voltage(SCP) V STN-BY No pullup 140 185 230 mV Latched Input Voltage (SCP) V IN(LAT) No pullup 60 120 mV Input (source) Current I IN(source)V IN =0.7V -10 -15 -20 µA Comparator Threshold Voltage (FEEDBACK) V THR 1.18 VELECTRICAL CHARACTERISTICS(Cont.)PARAMETER SYMBOL TEST CONDITIONS MIN TYP MAX UNITOscillator Section Frequency F C T =330pF, R T =10k Ω 200 kHz Standard deviation of frequency C T =330pF, R T =10k Ω 10% Frequency Change with Voltage Vcc=3.6V ~ 40V 1%T A =-20°C ~ 25°C -0.4 ±2Frequency Change with TemperatureT A =25°C ~ 85°C-0.2 ±2 % Dead-Time Control Section Input bias Current (DTC) I IN(BIAS) 1 µA Latch mode (source) Current (DTC) -80 -145 µA Latched Input Voltage (DTC) V IN I OUT =40µA 2.3 VZero duty cycle 2.05 2.25Input threshold Voltage at f=10kHz (DTC) V IN(THR) Maximum duty cycle 1.2 1.45VError-Amplifier Section Input Offset Voltage V IN(OFF) V OUT (FEEDBACK)=1.25V ±6 mV Input Offset Current I IN(OFF) V OUT (FEEDBACK)=1.25V ±100nA Input Bias current I IN(BIAS) V OUT (FEEDBACK)=1.25V 160 500 nACommon-Mode Input Voltage Range V IN(CM) Vcc=3.6V ~ 40V1. 05~1.45V Open-loop Voltage Amplification R F =200k Ω 70 80 dB Unity-gain Bandwidth B G 1.5 MHz Common-mode Rejection Ratio RR 60 80 dB Positive Output Voltage Swing V OUT Vref-0.1 V Negative Output Voltage Swing V OUT 1 V Output (sink) Current (FEEDBACK) I OUT(SIN) V ID =-0.1V, V OUT =1.25V 0.5 1.6 mA Output (source) Current (FEEDBACK) I OUT(SOU)V ID =0.1V, V OUT =1.25V -45 -70 µA Output SectionCollector off-state Current I OFF V OUT =50V 10 µA Output Saturation Voltage V OUT(SAT)I OUT =10mA 1.2 2 V Short-Circuit Output Current I OUT(SHT)V OUT =6V 90 mA PWM Comparator SectionZero duty cycle 2.05 2.25Input Threshold Voltage at f=10kHz(FEEDBACK) V I(THR) Maximum duty cycle 1.2 1.45 VTOTAL DEVICEStandby Supply Current I STN-BY Off-state 1.3 1.8 mA Average Supply Current R T =10k Ω 1.7 2.4 mATEST CIRCUITTest InputTIMING DIAGRAM* Protection Enable Time, t pe 106 C pe ) in secondsPower Supply VoltageShort-Circuit ProtectionComparator Output Protection Enable Terminal Waveform Output Transistor CollectorWaveformOscillator Triangle Waveform Error Amplifier Output Dead-Time Input Voltage Short-Circuit Protection Comparator Input VoltagePWM Comparator Output VoltageAPPLICATION INFORMATIONHIGH-SPEED DUAL SWITCHING REGULATOR0.47 NOTE A: Values for R1 through R7, C1 through C4, and L1 and L2 depend upon individual application.TYPICAL CHARACTERISTICS01502005012100Protection Enable Time vs Protection Enable CapacitanceProtection Enable Capacitance, C PE ( F)9182503P r o t e c t i o n E n a b l e T i m e , t p e (s )1561.25VSCP V010k100k1k50100Closed-Loop Gain and Phase Shift vs FrequencyFrequency, f (Hz)30701M10C l o s ed -L o o p G a i n (d B )602040P h a s e S h i f t-90°-80°-70°-60°-50°-40°-30°-20°-10°0°39k 39kTYPICAL CHARACTERISTICS(cont.)010k100k1k50100Closed-Loop Gain and Phase Shift vs FrequencyFrequency, f (Hz)30701M10C l os e d -L o o p G a i n (d B )602040P h a s e S h i f t-90°-80°-70°-60°-50°-40°-30°-20°-10°0°39k 39k010k100k1k50100Closed-Loop Gain and Phase Shift vs FrequencyFrequency, f (Hz)30701M10C l o s ed -L o o p G a i n (d B )602040P h a s e S h i f t-90°-80°-70°-60°-50°-40°-30°-20°-10°0°39k 39kTYPICAL CHARACTERISTICS(Cont.)010k100k1k50100Closed-Loop Gain and Phase Shift vs FrequencyFrequency, f (Hz)30701M10C l o s e d -L o o p G a i n (d B )602040P h a s e S h i f t-90°-80°-70°-60°-50°-40°-30°-20°-10°0°39k 39kTYPICAL CHARACTERISTICS(Cont.)1015580O utput S ink C urrent vsC ollector O utput S aturation V oltageC ollector O utput S aturation V oltage (V )601202020O u t p u t S i n k C u r r e n t (m A )100401030507090110V O (REF ) -0.07-2550750V O (REF ) -0.03Maximum Output Voltage Swing vsFree-Air TemperatureFree-Air Temperature, Ta ( )V O (REF ) -0.04V O (REF ) -0.01100V O (REF ) -0.06M a x i m u m O u t p u t V o l t a ge S w i n g , V O M (V )V O (REF ) -0.02V O (REF ) -0.05250.80.710.50.90.6M a x i m u m O u t p u t V o l t a g e S w i n g , V O M (V )V 100k Vvom - 1V CC = 3.6V R L = 100k V OM+1 = 1.25VV OM-1 = 1.15V (Right Scale)V OM-1 = 1.35V (Left Scale)TYPICAL CHARACTERISTICST r i a n g l e O s c i l l a t o r F r e q u e n c y , t O S C (H z )1k 40k 400k 4k 10k Triangle Oscillator Frequency vs Timing Resistance, R T ( )-255075025Oscillator Frequency Variation vs Free - Air Temperature, Ta ( ) 10k 1k100100k 1MT r i a n g l e W a ve f o r m S w i n g V o l t a g e (V )101010 Triangle Waveform Awing Voltage vs Timing Capacitance Timing Capacitance, C T (pF)T r i a n g l e W a v e f o r m P e r i o d (µs )10101Triangle Waveform Period vs Timing Capacitance 10-11.40.8101051001.2110101010105Timing Capacitance, C T (pF)30-20-25507501025Reference Output Voltage Variation vs Free-Air Temperature Free - Air Temperature, T a ( ) 0-3020100-10R e f e r e n c e O u t p u t V o l t a g eV a r i a t i o n , V O (R E F ) (m V )30-20-25507501025Reference Output Voltage Variation vs Free-Air Temperature Free - Air Temperature, T a ( ) 0-3020100-10R e f e r e n c e O u t p u t V o l t a g e V a r i a t i o n , V O (R E F ) (m V )TYPICAL CHARACTERISTICS(Cont.)0.6-25507500.925Dropout Voltage Variation vs Free-Air Temperature Free - Air Temperature, Ta ( ) 0.811000.7R e f e r e n c e O u t p u t V o l t a g e , V O (R E F ) (V )30.5025305215Reference Output Voltage vs Supply VoltageSupply Voltage, V CC (V)1.502.5401D r o p o u t V o l t a g e V a r i a t i o n (V )3520103.52-2550750325Undervoltage Lockout Characteristics Free - Air Temperature, Ta ( ) 2.53.251002.25O u t p u t C o l l e c t o r V o l t a g e , V C E (V)1034142Undervoltage Lockout HysteresisCharacteristicsSupply Voltage, V CC (V)30552U n d e r v o l t a g e L o c k o u t T h r e s h o l d V o l t a g e (V )2.75U n d e r v o l t a g e L o c k o u t H y s t e r s i s V o l t a g e (m V )3000200100250501501.10-25507501.2525Short-Circuit Protection CharacteristicsFree - Air Temperature, Ta ( )1.201.301001.15C o m p r e t o r T h r e s h o l d V o l t a g e (V )R S -L a t c h R e s e t S u p p l y V o l t a g e (V )12.5231.5 G -G a i n (d B )0Gain (Amplfier In Unity-Gain Configuration) vs Frequency -20-101k 100k 10k 1M 10M-15-55Frequency, f (Hz)TYPICAL CHARACTERISTICS(Cont.)E r r or A m p M a x mu m O u t p u t V o l t a g e S w i n g (V )1k 100k 10k Error Amp Maximum Output Voltage Swing vsFrequencyFrequency, f (Hz)O p e n -L o o p V o l t a g e A m p l i f i c a t i o n (d B )60Open-Loop Voltage Amplification vs Frequency 01.7501M 10M 300.50.2510010k 1k 100k 2M 1M 102040507080Frequency, f (Hz)002030101.5Standby Current vs Supply VoltageSupply Voltage, VCC (V)40S t a n d b y C u r r e n t , I C C (m A )0.750.250.511.251.752100023130Output Transistor on Duty Cycle vsDead-Time Input VoltageDead-Time Input Voltage (V)500480O u t p u t T r a n s i s t o r “O n ” D u t y C y c l e ( )709060402010 1.5 2.50.5 3.50-2525750800Maximum Continuous Power Disspation vs Free-Air Temperature 100M a xi m u m C o n t i n u o u sP o w e r D i s s i p at i o n (m W )400100300500700100011000-2501.5Standby Current vsFree-Air Temperature1000.5S u p p l y C u r r e n t , I C C (m A )0.750.2511.251.752255075Free-Air Temperature, Ta ( )50Free-Air Temperature, Ta ( )2006009001200。
