橡套电缆技术要求
yc橡套电缆技术参数
YC橡套电缆技术参数1. 引言YC橡套电缆是一种常用于工业和建筑领域的电力传输线路，具有良好的耐磨、耐油和耐候性能，适用于户外和室内环境。
本文将详细介绍YC橡套电缆的技术参数，包括额定电压、导体材料、绝缘材料、外护套材料等。
2. 技术参数2.1 额定电压YC橡套电缆的额定电压通常为450/750V。
这意味着该电缆可以在450V或750V的工作条件下正常运行。
2.2 导体材料YC橡套电缆的导体采用多股绞合裸铜线或镀锡铜线。
裸铜线具有良好的导电性能和机械强度，而镀锡铜线则具有更好的抗氧化性能。
2.3 绝缘材料YC橡套电缆的绝缘材料采用聚氯乙烯（PVC）。
PVC是一种常见的绝缘材料，具有良好的电绝缘性能和耐化学腐蚀性能，适用于各种工业环境。
2.4 外护套材料YC橡套电缆的外护套材料也采用聚氯乙烯（PVC）。
PVC外护套具有良好的机械强度和耐磨性能，可以保护电缆免受外部环境的损害。
2.5 阻燃性能YC橡套电缆具有良好的阻燃性能，符合国家标准GB/T 18380.3-2001中的阻燃等级。
2.6 工作温度YC橡套电缆的工作温度范围通常为-15℃至+70℃。
在这个温度范围内，该电缆可以正常运行而不受影响。
2.7 敷设条件YC橡套电缆适用于室内和室外敷设。
在室内敷设时，应保持通风良好，并避免与酸、碱等腐蚀物接触。
在室外敷设时，应采取适当的防水措施，并保护电缆免受机械损伤。
2.8 标准YC橡套电缆符合国家标准GB/T 5013.4-2008和GB/T 5023.4-2008的要求，同时也符合国际电工委员会（IEC）标准。
3. 应用领域YC橡套电缆广泛应用于各个领域，包括建筑、机械制造、石油化工、煤矿等。
它可用于供电、照明、控制和信号传输等方面，适用于不同的工作环境和场合。
4. 总结本文介绍了YC橡套电缆的技术参数，包括额定电压、导体材料、绝缘材料、外护套材料等。
该电缆具有良好的耐磨、耐油和耐候性能，适用于户外和室内环境。
电缆参数表(全)
橡套电缆技术参数
产品名称:
产品说明:
本产品适用交流额定电压450/750V及以下家用电器，电动工具和各种移动电器设备。
一、生产执行标准：JB8735.2-1998
二、使用特性
1、额定电压300/500V（YZ型），450/750V（YC）型；
2、线芯的长期允许工作温度应不超过65℃；
3、“W”型电缆具有耐气候和一定的耐油性能，适宜于在户外或接触油污的场合使用；
4、-ZR型电缆具有阻燃性能。
三、型号、名称及主要用途用表1
表1
四、规格范围如表2
表2
五、规格尺寸及技术参数如表3～表5
表3 YQ，YQW型300/300V
表4 YZ，YZW型300/500V
表5 YZ，YZW型300/500V
六、交货要求
1、成圈100M，成盘应大于100M；
2、短段电缆不小于10M，短段电缆的交货数量不超过交货总长度10%，且每个包装件应不超过五段；
3、根据双方协议允许任何长度的电缆交货，长度误差为±0.5%；
4、用户对产品有阻燃特性要求，在合同中需另补充协议。
橡套软电缆。
橡套软电缆生产工序：火花试验工艺文件
0.6
6
90
1.5
0.8
6
90
2.5
0.9
6
90
4
1.0
6
90
6
1.0
6
90
10
1.2
10
90
16
1.2
10
90
25
1.4
10
90
35
1.4
10
90
50
1.6
15
90
70
1.6
15
90
95
1.8
15
90
120
1.8
15
90
150
2.0
15
90
185
2.2
15
90
60 245IEC81（YH）：
2.5修补后应退回电极内重新试电。
2.6不准存在击穿后不做标记、不修补或修补后不重新试电的现象。
2.7下盘后按要求填好标识卡。
2.8试验环境相对湿度保持在８５％以下。
2.9各试样都不应漏火、漏检。
绝缘线芯：
绝缘线芯标称截面mm2
绝缘厚度mm
交流试验电压有效值KV
收线速度≤m/min
0.75
0.6
6
90
绝缘线芯标称截面
mm2
绝缘厚度mm
交流试验电压有效值
KV
收线速度
≤m/min
16
2.0
6
90
25
2.0
6
90
35
2.0
6
90
50
2.2
7
90
70
2.4
7
90

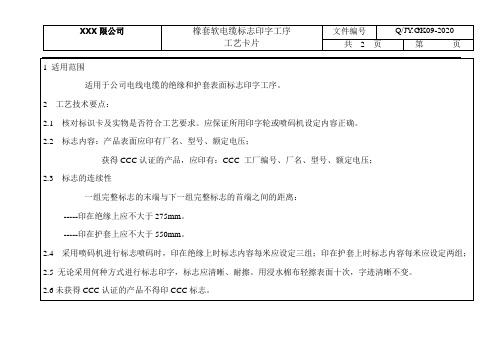

橡套软电缆生产工序：标志印字工艺文件
550
清晰、耐擦
YCW
7-30
CCC工厂编号制造商名称YCW 450/750V
2.0-3.5
550
清晰、耐擦
≥30
4.0-6.0
550
清晰、耐擦
60245IEC81(YH)
8-22
CCC工厂编号制造商名称60245IEC81(YH)
2.0-3.0
550
清晰、耐擦
1适用范围
适用于公司电线电缆的绝缘和护套表面标志印字工序。
2工艺技术要点：
2.1核对标识卡及实物是否符合工艺要求。应保证所用印字轮或喷码机设定内容正确。
2.2标志内容：产品表面应印有厂名、型号、额定电压；
获得CCC认证的产品，应印有：CCC工厂编号、厂名、型号、额定电压；
2.3标志的连续性
一组完整标志的末端与下一组完整标志的首端之间的距离：
-----印在绝缘上应不大于275mm。
-----印在护套上应不大于550mm。
2.4采用喷码机进行标志喷码时，印在绝缘上时标志内容每米应设定三组；印在护套上时标志内容每米应设定两组；
2.5无论采用何种方式进行标志印字，标志应清晰、耐擦。用浸水棉布轻擦表面十次，字迹清晰不变。
2.6未获得CCC认证的产品不得印CCC标志。
1.5-2.5
550
清晰、耐擦
YZ
7-25
CCC工厂编号制造商名称YZ 300/500V
1.8-3.0
550
清晰、耐擦
YZW
7-பைடு நூலகம்5
CCC工厂编号制造商名称YZW 300/500V
1.8-3.0
550
清晰、耐擦
YC
7-30
煤矿用移动轻型橡套软电缆技术要求
煤矿用移动轻型橡套软电缆
技术要求
一、物资名称及规格型号
二、使用范围及环境
1.满足煤矿井下防爆要求，有甲烷混合气体和煤尘，具有爆炸性危险的煤矿矿井中。
2.最高气温+40℃，最低气温-5℃；空气相对湿度不超过95%（+25℃）。
三、主要技术参数及要求
1.MYQ-0.3/0.5KV 4×1.5型煤矿用移动轻型橡套软电缆，导线截面为4×1.5mm²。
2.电缆具有阻燃性。
3.主线表皮为黑，线芯识别：采用绝缘分色识别，主线芯红、绿、白，地线芯线黑色。
4.电缆外部印有MA 编号、长度、生产厂家及执行标准,
5.电缆包裹采用优质熟胶制造，外套具备一定的耐磨性。
6.供货时外观完好，无扭曲变形，两端封闭严实。
四、证件及标识要求
1.技术资料：（1）有煤安证；（2）产品合格证；（3）出厂试
验报告；（4）第三方检测报告。
五、包装及运输要求
1.包装要求：符合国家包装标准或行业标准包装，有利于保护产品，并满足绿色环保要求。
2.运输方式：汽运到货，供应商应承担运输过程中造成的人员伤害及货物安全风险责任，保证产品在运输过程中及产品质量本身不会对环境造成污染。
六、供货及售后服务要求
质保期为12个月，在质保期内，因乙方产品质量问题造成的损坏由乙方无偿负责维修或更换；因甲方使用等原因造成的设备损坏，由甲方通知乙方派人处理，甲方承担费用。
交货日期及地点：签订合同后30日内完成设备制作交货。

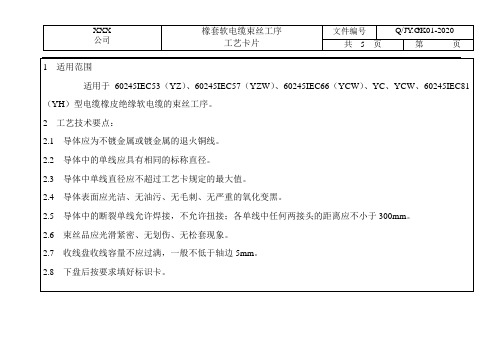

橡套软电缆生产工序-束丝工艺
mm2
导体结构
根/标称直径mm
单线最大
外径mm
股线结构
根/直径×股数mm
股线最大外径
mm
节距最大
长度mm
束丝方向
16
511/0.2
0.21
73/0.2×7
2.08
62
右
25
798/0.2
0.21
42/0.2×19
1.60
48
右
35
1121/0.2
0.21
59/0.2×19
1.80
54
右
50
1596/0.2
标称截面
mm2
导体结构
根数/单丝直径
mm
束丝股线
根/直径×股数
单线最大外径mm
股线最大
外径mm
节距最大
长度mm
束丝方向
10
322/0.20
46/0.20×7
0.21
1.63
49
右
161/0.28
23/0.28×7
0.31
1.59
47
右
126/0.30
18/0.30×7
0.31
1.59
48
右
16
511/0.20
63.3
左
YZ、YC、YZW、
4
56/0.30
0.31
2.61
78.8
左
65/0.28
0.29
2.52
75.6
左
79/0.25
0.26
2.50
75.0
左
6
84/0.30
0.31
3.30
99.0
橡套电缆技术要求
橡套电缆技术要求橡套电缆是指在电缆外层覆盖一层橡胶或塑料材料，用于保护电缆内部导线和绝缘层的一种电缆产品。
橡套电缆具有良好的耐磨、耐油、耐酸碱以及防水性能，广泛应用于各种机械设备、电力系统、石油化工、建筑工地等场所。
为了确保橡套电缆的质量和安全性，有以下几点技术要求。
首先，橡套电缆应符合相关标准和规范的要求。
橡套电缆的使用主要根据国家和行业强制性标准来制定，如国家标准GB5013-2024《橡套电缆》和GB5023-2024《塑料橡套电缆》等。
橡套电缆的产品型号、规格、性能指标等都需要符合相应标准的规定。
其次，橡套电缆的外观应无明显疵病。
橡套电缆外观应平整、光滑，无明显不平整、麻点、气泡、杂质等缺陷。
同时，橡套电缆的颜色应均匀，无明显色差。
外观上的缺陷会影响到橡套电缆的使用寿命和美观度，严重的甚至会导致电缆的绝缘层破裂。
第三，橡套电缆应具有良好的机械性能。
机械性能主要包括抗拉强度、抗压强度、耐磨性等指标。
橡套电缆在使用中常常需要承受拉力、压力和摩擦等力学作用，因此必须具备足够的机械强度和耐磨性，以保证电缆的可靠性和使用寿命。
第四，橡套电缆的电气性能要符合要求。
电气性能主要包括导体电阻、绝缘电阻、放电强度等。
导体电阻应尽可能小，以减少能量损耗；绝缘电阻应足够大，以防止漏电等问题；放电强度应达到要求，以确保不发生电击等危险。
最后，橡套电缆还应具备一定的耐候性能。
耐候性能主要包括耐氧化、耐紫外线、耐温变化等能力。
橡套电缆在户外或恶劣的环境下使用时，会受到日晒、雨淋、温度变化等天气因素的影响，因此需要具备足够的耐候性能，以保证电缆的可靠性和使用寿命。
综上所述，橡套电缆的技术要求主要包括符合相关标准、外观无瑕疵、具有良好的机械性能和电气性能，以及具备一定的耐候性能。
只有满足这些要求，才能保证橡套电缆的质量和安全性，确保其可以稳定可靠地运行。
电缆吊挂标准及管理规定（四篇）
电缆吊挂标准及管理规定主要是针对工业领域中常见的电缆吊挂作业进行规范和管理。
下面将根据相关规定和标准分别对电缆吊挂的标准和管理进行详细介绍。
一、电缆吊挂标准1. 电缆吊挂设备标准电缆吊挂设备应符合国家相关标准，包括但不限于《起重机械通用技术条件》(GB/T 14406)、《起重运输机械安全标准第2部分：起重机械第5节 C类起重机械》(GB/T 3811.2)等。
2. 吊挂电缆标准吊挂电缆应采用专用吊挂工具，并根据电缆类型和尺寸选择合适的吊挂工具。
吊挂工具应具备足够的承载能力和可靠的安全保护装置。
3. 吊挂高度标准电缆吊挂的高度应符合相关规定，一般要求电缆与地面高度不低于2.5m。
在特殊情况下，如有防腐涂料或其他需求，可根据实际情况适当调整。
4. 吊挂位置标准电缆吊挂的位置应符合相关规定，一般要求电缆应远离易燃易爆物品和热源，并保持足够的通风空间。
电缆应远离其他设备和构件，避免相互干扰。
5. 吊挂角度标准电缆吊挂的角度应符合相关规定，一般要求电缆吊挂时的角度不应小于45°，以确保电缆能够正常运行，并防止电缆出现弯曲变形等问题。
二、电缆吊挂管理规定1. 人员管理负责电缆吊挂作业的人员应具备相关证书，并接受专业培训。
操作人员应熟悉各种吊挂工具的使用方法和注意事项，严禁未经培训或未持证上岗的人员进行吊挂作业。
2. 设备管理电缆吊挂设备应定期进行检查和维护，确保设备正常运行。
设备出现故障或安全隐患时，应及时停用，并通知相关部门进行处理。
3. 安全管理电缆吊挂作业应遵守相关的安全操作规程，包括但不限于安全防护措施、作业环境检查、紧急救援预案等。
作业现场应设置明显的警示标识，并保持通道畅通。
4. 现场管理电缆吊挂作业的现场应划分为安全区域和工作区域，工作区域内应安装警示标识并设置必要的安全设施。
非作业人员应远离作业现场，切勿闲杂人员进入。
5. 文件管理对于电缆吊挂作业的相关文件，应进行规范的管理，包括但不限于操作记录、维护记录、检查报告等。
人民电器 矿用、橡套电缆 产品说明书
矿用、橡套电缆产品简介矿用橡套软电缆适用于配套矿山各种移动电器设备及采掘机械。
电缆线芯长期允许工作温度+65℃周围环境温度 +25℃电缆的型号型号名称 使用范围UZ U UP UC UCP 电钻电缆矿用移动橡套软电缆矿用移动屏蔽橡套软电缆采掘机用橡套软电缆采掘机用屏蔽橡套软电缆用于交流额定电压0.5kV及以下井下电钻用于交流额定电压1kV及以下井下各种移动电器设备用于交流额定电压1kV及以下井下各种移动电器设备用于交流额定电压1kV及以下井下各种采煤机及掘进机用于交流额定电压1kV及以下井下各种采煤机及掘进机电缆生产范围主线芯标称截面型号电压等级芯数主线芯 地线芯控制线芯UZ0.52.5,4331 114 6～703331111U,UP110312016313025-353140503170UC,UCP1100电力电缆101矿用、橡套电缆电缆的结构UZ U UP UC U CP 7 ----主导电线芯 8 ----半导电层 9 ----半导电橡皮填芯 10----半导电橡皮 11----控制线芯 1----橡皮护套 2----橡皮绝缘3----包带4----导电线芯5----橡皮填芯6----接地线芯标称最大Uz 型电缆 2导体标称截面mm 主线芯 地线芯 控制线芯 导线直径mm 绝缘标称厚度mm 护套标称厚度mm 电缆外径mm 电缆计算重量kg/km 载流量A 3×2.53×2.53×41×2.51×2.51×41×2.52.52.53.31.01.01.03.53.53.517.819.119.119.621.021.04485275482727363×41×41×43.31.03.520.522.665736102矿用、橡套电缆kg /U 型电缆2导体标称截面mm 主线芯 地线芯 控制线芯 导线直径mm 载流量A2导体标称截面mm 主线芯 地线芯 控制线芯 护套标称厚度mm 电缆外径U UP 标称最大最大标称电缆计算重量km U 型 UP 型 3×43×43×63×103×163×253×353×503×701×41×41×61×61×61×101×101×101×161×42.92.93.54.96.17.48.710.212.61.41.41.41.61.61.81.82.02.01.41.41.41.41.42.52.52.52.91.43.53.53.54.04.04.54.55.05.020.722.322.226.529.535.037.342.348.522.824.524.429.232.538.840.345.351.923.726.725.229.632.638.041.546.551.526.129.427.732.635.941.044.849.855.16047147391141142420992531327142697018248391250157021592702335144053636466485113138173215电缆计算重量kg /UC UCP 型电缆2导体标称截面mm 主线芯 地线芯 控制线芯 导线直径mm 载流量A主线芯 地线芯 控制线芯 护套标称厚度mm 电缆外径标称最大最大标称km U 型 绝缘标称厚度mm UC UCP UCP 型 3×103×103×163×163×253×253×353×353×503×501×101×101×101×41×101×61×161×61×161×102×103×2.54×2.54×47×44.84.85.95.97.67.68.68.610.310.31.61.61.61.61.81.81.81.82.02.01.6----4.54.54.54.55.55.55.55.55.55.51.61.61.61.62.32.328.333.031.231.537.137.939.841.244.146.931.136.334.234.740.240.943.044.547.250.231.337.834.435.840.242.742.845.347.350.934.441.637.839.443.446.146.248.950.654.51231172514731495212422162639269532963596130518141546159222112339273328553416377264648585113113138138173173----不同环境温度对载流量校正系数环境温度 ℃校正系数 151.12201.06251.00300.94350.87。
yc橡套电缆执行标准
yc橡套电缆执行标准YC橡套电缆执行标准。
橡套电缆是一种常用的电力电缆，广泛应用于建筑、工矿企业、照明、电力传输等领域。
YC橡套电缆是一种特殊类型的橡套电缆，其执行标准对于保证产品质量、安全可靠具有重要意义。
首先，YC橡套电缆的执行标准应符合国家相关标准，如GB/T 5013.4-2008《额定电压450/750V及以下橡套电缆》、GB/T9330-2008《橡套电缆》等。
这些标准规定了橡套电缆的结构、材料、技术要求、试验方法等内容，确保了产品的质量和性能。
其次，YC橡套电缆的执行标准应符合行业标准，如DL/T 502-2007《煤矿用橡套软电缆》、GB/T 5013.6-2008《额定电压450/750V及以下橡套软电缆》等。
这些标准是针对特定行业或特定用途的橡套电缆制定的，对产品的使用环境、安全要求等有着具体规定，确保了产品在特定场合的安全可靠性。
此外，YC橡套电缆的执行标准还应符合国际标准，如IEC 60245-4《橡套电缆》、IEC 60245-6《橡套软电缆》等。
这些标准是国际上通用的橡套电缆标准，符合这些标准意味着产品具有国际竞争力，有利于产品的出口和国际合作。
在执行标准的基础上，YC橡套电缆的生产应符合相关的生产标准和质量管理体系，如ISO 9001质量管理体系、ISO 14001环境管理体系、OHSAS 18001职业健康安全管理体系等。
这些标准和体系对于企业的生产管理、质量控制、环境保护、职业健康安全等方面有着具体要求，有利于提高产品质量、保障生产安全、降低环境风险。
综上所述，YC橡套电缆的执行标准是保证产品质量、安全可靠的重要保障，应符合国家标准、行业标准、国际标准以及相关的生产标准和质量管理体系。
只有严格执行这些标准，才能生产出质量过硬、安全可靠的YC橡套电缆产品，满足用户的需求，推动行业的健康发展。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
橡套电缆技术要求
橡套电缆是指将橡胶材料作为电线电缆的外保护层，以提供绝缘、防护和耐磨等功能。
橡套电缆通常用于工业和建筑领域，因其具有良好的耐热、耐候、耐油、耐腐蚀等特性而被广泛应用。
橡套电缆的技术要求主要包括以下几个方面：
1.材料选择：橡套电缆的橡胶材料应具有良好的绝缘性能、耐热性能和耐候性能。
通常选择乙丙橡胶（EPDM）、丁腈橡胶（NBR）、硅橡胶（SIR）、聚氯乙烯（PVC）等作为橡套材料。
根据不同的使用环境要求，选择合适的橡胶材料。
2.绝缘性能：橡套电缆的绝缘性能是保证电缆正常工作的重要指标之
一、绝缘性能应符合国家标准要求，而且在加工过程中要采取相应措施，避免损坏绝缘层。
3.导电性能：橡套电缆的导电性能应符合国家标准要求，在正常工作电压下，电缆的电阻应小于规定的最大值，以确保电缆传输效率。
4.耐热性能：橡套电缆在高温环境下能够正常工作，其橡胶材料应具有良好的耐高温性能，以避免因温度过高而导致电缆老化、漏电等故障。
5.耐候性能：橡套电缆应具有较好的耐候性能，能够在室外复杂的天气和环境条件下正常使用，不易受到紫外线、氧气、臭氧等的破坏。
6.耐油、耐腐蚀性：橡套电缆通常应具有较好的耐油、耐腐蚀性能，以适应不同工业场景下的油污、化学腐蚀等环境。
7.阻燃性能：橡套电缆应具有良好的阻燃性能，以保护电缆在火灾时不易燃烧、蔓延，减小火灾事故的发生。
8.耐磨性：橡套电缆通常在使用过程中会受到机械、摩擦等物理力的作用，因此需要具有较好的耐磨性能，以延长电缆的使用寿命。
9.安全性能：橡套电缆应符合国家标准和相关规定的安全要求，采用符合安全标准的橡胶材料，并经过严格的测试和检验，以确保电缆的安全可靠性。
总之，橡套电缆的技术要求涵盖了材料选择、绝缘性能、导电性能、耐热性能、耐候性能、耐油耐腐蚀性、阻燃性能、耐磨性和安全性能等方面。
这些要求旨在保证橡套电缆在不同应用环境下能够提供可靠的电能传输和保护功能，确保设备和人员的安全。
