音叉晶振的原理

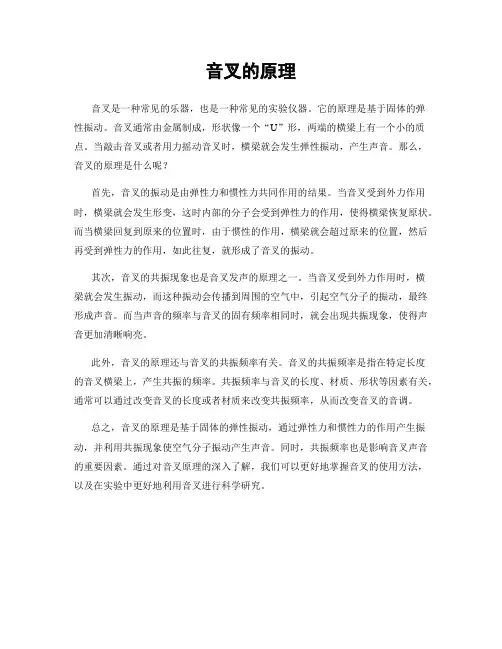

音叉的原理
音叉的原理
音叉是一种常见的乐器，也是一种常见的实验仪器。
它的原理是基于固体的弹
性振动。
音叉通常由金属制成，形状像一个“U”形，两端的横梁上有一个小的质点。
当敲击音叉或者用力摇动音叉时，横梁就会发生弹性振动，产生声音。
那么，音叉的原理是什么呢？
首先，音叉的振动是由弹性力和惯性力共同作用的结果。
当音叉受到外力作用时，横梁就会发生形变，这时内部的分子会受到弹性力的作用，使得横梁恢复原状。
而当横梁回复到原来的位置时，由于惯性的作用，横梁就会超过原来的位置，然后再受到弹性力的作用，如此往复，就形成了音叉的振动。
其次，音叉的共振现象也是音叉发声的原理之一。
当音叉受到外力作用时，横
梁就会发生振动，而这种振动会传播到周围的空气中，引起空气分子的振动，最终形成声音。
而当声音的频率与音叉的固有频率相同时，就会出现共振现象，使得声音更加清晰响亮。
此外，音叉的原理还与音叉的共振频率有关。
音叉的共振频率是指在特定长度
的音叉横梁上，产生共振的频率。
共振频率与音叉的长度、材质、形状等因素有关，通常可以通过改变音叉的长度或者材质来改变共振频率，从而改变音叉的音调。
总之，音叉的原理是基于固体的弹性振动，通过弹性力和惯性力的作用产生振动，并利用共振现象使空气分子振动产生声音。
同时，共振频率也是影响音叉声音的重要因素。
通过对音叉原理的深入了解，我们可以更好地掌握音叉的使用方法，以及在实验中更好地利用音叉进行科学研究。
晶振的工作原理

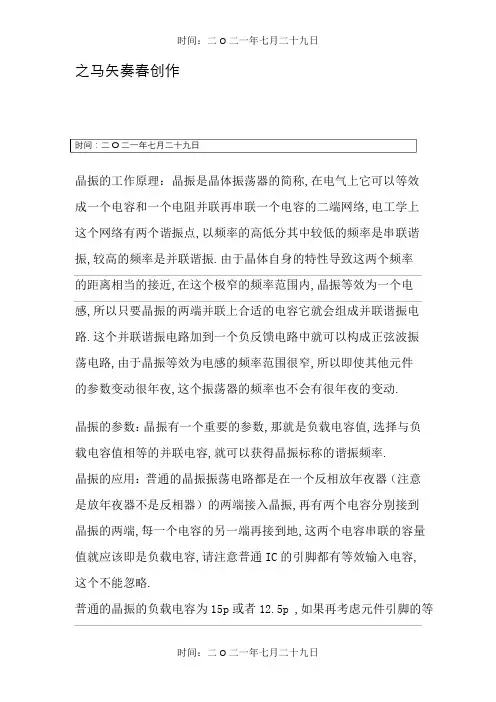

之马矢奏春创作时间：二O二一年七月二十九日晶振的工作原理：晶振是晶体振荡器的简称,在电气上它可以等效成一个电容和一个电阻并联再串联一个电容的二端网络,电工学上这个网络有两个谐振点,以频率的高低分其中较低的频率是串联谐振,较高的频率是并联谐振.由于晶体自身的特性导致这两个频率的距离相当的接近,在这个极窄的频率范围内,晶振等效为一个电感,所以只要晶振的两端并联上合适的电容它就会组成并联谐振电路.这个并联谐振电路加到一个负反馈电路中就可以构成正弦波振荡电路,由于晶振等效为电感的频率范围很窄,所以即使其他元件的参数变动很年夜,这个振荡器的频率也不会有很年夜的变动.晶振的参数：晶振有一个重要的参数,那就是负载电容值,选择与负载电容值相等的并联电容,就可以获得晶振标称的谐振频率.晶振的应用：普通的晶振振荡电路都是在一个反相放年夜器（注意是放年夜器不是反相器）的两端接入晶振,再有两个电容分别接到晶振的两端,每一个电容的另一端再接到地,这两个电容串联的容量值就应该即是负载电容,请注意普通IC的引脚都有等效输入电容,这个不能忽略.普通的晶振的负载电容为15p或者12.5p ,如果再考虑元件引脚的等效输入电容,则两个22p的电容构成晶振的振荡电路就是比力好的选择. 晶体振荡器也分为无源晶振和有源晶振两种类型.无源晶振与有源晶振（谐振）的英文名称分歧,无源晶振为crystal（晶体）,而有源晶振则叫做oscillator（振荡器）.无源晶振需要借助于时钟电路才华发生振荡信号,自身无法振荡起来,所以“无源晶振”这个说法其实禁绝确；有源晶振是一个完整的谐振振荡器.晶振的种类：谐振振荡器包括石英（或者其晶体资料）晶体谐振器,陶瓷谐振器,LC谐振器等.晶振与谐振振荡器有其共同的交集有源晶体谐振振荡器.石英晶片所以能做振荡电路（谐振）是基于它的压电效应,从物理学中知道,若在晶片的两个极板间加一电场,会使晶体发生机械变形；反之,若在极板间施加机械力,又会在相应的方向上发生电场,这种现象称为压电效应.如在极板间所加的是交变电压,就会发生机械变形振动,同时机械变形振动又会发生交变电场.普通来说,这种机械振动的振幅是比力小的,其振动频率则是很稳定的.但当外加交变电压的频率与晶片的固有频率（决定于晶片的尺寸）相等时,机械振动的幅度将急剧增加,这种现象称为压电谐振,因此石英晶体又称为石英晶体谐振器. 其特点是频率稳定度很高.晶振的万用表测试方法：小技巧：没有示波器情况下如何丈量晶振是否起振?可以用万用表丈量晶振两个引脚电压是否是芯片工作电压的一半,比如工作电压是5V则测出的是否是2.5V摆布.此外如果用镊子碰晶体此外一个脚,这个电压有明显变动,证明是起振了的.小窍门：就是弄一节1.5V的电池接在晶振的两端把晶振放到耳边子细的听,当听到嗒嗒的声音那就说明它起振了,就是好的嘛！1.电阻法把万用表拨在R×10K挡,丈量石英晶体两引脚间的电阻值应为无穷年夜.如果丈量出的电阻值不是无穷年夜甚至接近于零,则说明被测晶体漏电或者击穿.这种法子只能测晶体是否漏电,如果晶体内部呈现断路,电阻法就无能为力了,此时必需采用下面介绍的方法2 .自制测试器按图所示电路,焊接一个简易石英晶体测试器,就可以准确地测试出晶体的好坏.图中XS1、XS2两个测试插口可用小七脚或者小九脚电子管管座中拆下来的插口.LED发光管选择高亮度的较好.检测石英晶体时,把石英晶体的两个管脚拔出到XS1和XS2两个插口中,按下开关SB,如果石英晶体是好的则由三极管VT1、C1、C2等元器件构成的震荡电路发生震荡,震荡信号经C3耦合至VD2检波,检波后的直流信号电压使VT2导通,于是接在VT2集电极回路中的LED发光,指示被测石英晶体是好的,如果LED不亮,则说明被测石英晶体是坏的.本测试器测试石英晶体的频率很宽,但最佳工作频率为几百千赫至几十兆赫.一个简易石英晶体测试器晶振的稳定性指标总频差：在规定的时间内,由于规定的工作和非工作参数全部组合而引起的晶体振荡器频率与给定标称频率的最年夜偏差.说明：总频差包括频率温度稳定度、频率老化率造成的偏差、频率电压特性和频率负载特性等共同造成的最年夜频差.普通只在对短时间频率稳定度关心,而对其他频率稳定度指标不严格要求的场所采用.例如：精密制导雷达.频率稳定度：任何晶振,频率不稳定是绝对的,水平分歧而已.一个晶振的输出频率随时间变动的曲线如图2.图中暗示出频率不稳定的三种因素：老化、飘移和短稳.图2 晶振输出频率随时间变动的示意图曲线1是用0.1秒丈量一次的情况,暗示了晶振的短稳；曲线3是用100秒丈量一次的情况,暗示了晶振的漂移；曲线4 是用1天一次丈量的情况.暗示了晶振的老化.频率温度稳定度：在标称电源和负载下,工作在规定温度范围内的不带隐含基准温度或者带隐含基准温度的最年夜允许频偏.ft=±(fmax-fmin)/(fmax+fmin)ftref ＝±MAX[｜(fmax-fref)/fref｜,｜(fmin-fref)/fref｜] ft：频率温度稳定度(不带隐含基准温度)ftref：频率温度稳定度(带隐含基准温度)fmax ：规定温度范围内测得的最高频率fmin：规定温度范围内测得的最低频率fref：规定基准温度测得的频率说明：采用ftref指标的晶体振荡器其生产难度要高于采用ft指标的晶体振荡器,故ftref指标的晶体振荡器售价较高.开机特性（频率稳定预热时间）：指开机后一段时间(如5分钟)的频率到开机后另一段时间(如1小时)的频率的变动率.暗示了晶振到达稳定的速度.这指标对时常开关的仪器如频率计等很实用.说明：在大都应用中,晶体振荡器是长期加电的,然而在某些应用中晶体振荡器需要频繁的开机和关机,这时频率稳定预热时间指标需要被考虑到（特别是对在苛刻环境中使用的军用通讯电台,当要求频率温度稳定度≤±0.3ppm(-45℃～85℃),采用OCXO作为本振,频率稳定预热时间将不少于5分钟,而采用MCXO只需要十几秒钟).频率老化率：在恒定的环境条件下丈量振荡器频率时,振荡器频率和时间之间的关系.这种长期频率漂移是由晶体元件和振荡器电路元件的缓慢变动造成的,因此,其频率偏移的速率叫老化率,可用规按时限后的最年夜变动率（如±10ppb/天,加电72小时后）,或者规定的时限内最年夜的总频率变动（如：±1ppm/（第一年）和±5ppm/（十年））来暗示.晶体老化是因为在生产晶体的时候存在应力、污染物、残留气体、结构工艺缺陷等问题.应力要经过一段时间的变动才华稳定,一种叫“应力赔偿”的晶体切割方法（SC切割法）使晶体有较好的特性.污染物和残留气体的份子会堆积在晶体片上或者使晶体电极氧化,振荡频率越高,所用的晶体片就越薄,这种影响就越厉害.这种影响要经过一段较长的时间才华逐渐稳定,而且这种稳定随着温度或者工作状态的变动会有反复——使污染物在晶体概况再度集中或者分散.因此,频率低的晶振比频率高的晶振、工作时间长的晶振比工作时间短的晶振、连续工作的晶振比断续工作的晶振的老化率要好.说明：TCXO的频率老化率为：±0.2ppm～±2ppm（第一年）和±1ppm～±5ppm（十年）（除特殊情况,TCXO很少采用每天频率老化率的指标,因为即使在实验室的条件下,温度变动引起的频率变动也将年夜年夜超越温度赔偿晶体振荡器每天的频率老化,因此这个指标失去了实际的意义）. OCXO的频率老化率为：±0.5ppb～±10ppb/天（加电72小时后）,±30ppb～±2ppm（第一年）,±0.3ppm～±3ppm（十年）.短稳：短期稳定度,观察的时间为1毫秒、10毫秒、100毫秒、1秒、10秒.晶振的输出频率受到内部电路的影响(晶体的Q值、元器件的噪音、电路的稳定性、工作状态等)而发生频谱很宽的不稳定.丈量一连串的频率值后,用阿伦方程计算.相位噪音也同样可以反映短稳的情况(要有专用仪器丈量).重现性：界说：晶振经长期工作稳定后关机,停机一段时间t1(如24小时),开机一段时间t2(如4小时),测得频率f1,再停机同一段时间t1,再开机同一段时间t2,测得频率f2.重现性=(f2-f1)/f2.频率压控范围：将频率控制电压从基准电压调到规定的终点电压,晶体振荡器频率的最小峰值改变量.说明：基准电压为＋2.5V,规定终点电压为＋0.5V和＋4.5V,压控晶体振荡器在＋0.5V频率控制电压时频率改变量为-2ppm,在＋4.5V频率控制电压时频率改变量为＋2.1ppm,则VCXO电压控制频率压控范围暗示为：≥±2ppm(2.5V±2V),斜率为正,线性为+2.4%.压控频率响应范围：当调制频率变动时,峰值频偏与调制频率之间的关系.通时常使用规定的调制频率比规定的调制基准频率低若干dB暗示.说明：VCXO频率压控范围频率响应为0～10kHz.频率压控线性：与理想（直线）函数相比的输出频率-输入控制电压传输特性的一种量度,它以百分数暗示整个范围频偏的可容许非线性度.说明：典范的VCXO频率压控线性为：≤±10%,≤±20%.简单的VCXO 频率压控线性计算方法为(当频率压控极性为正极性时)：频率压控线性＝±((fmax-fmin)/ f0)×100%fmax：VCXO在最年夜压控电压时的输出频率fmin：VCXO在最小压控电压时的输出频率f0：压控中心电压频率单边带相位噪声￡(f)：偏离载波f处,一个相位调制边带的功率密度与载波功率之比.输出波形：从年夜类来说,输出波形可以分为方波和正弦波两类.方波主要用于数字通信系统时钟上,对方波主要有输出电平、占空比、上升/下降时间、驱动能力等几个指标要求.随着科学技术的迅猛发展,通信、雷达和高速数传等类似系统中,需要高质量的信号源作为日益复杂的基带信息的载波.因为一个带有寄生调幅及调相的载波信号（不干净的信号）被载有信息的基带信号调制后,这些理想状态下不应存在的频谱成份（载波中的寄生调制）会招致所传输的信号质量及数传误码率明显变坏.所以作为所传输信号的载体,载波信号的干净水平（频谱纯度）对通信质量有着直接的影响.对正弦波,通常需要提供例如谐波、噪声和输出功率等指标.晶振的应用：图3为红外线发射出电路.图4为晶振式发射机电路.电路中Ｊ、ＶＤ１、Ｌ１、Ｃ３～Ｃ５、Ｖ１组成晶体振荡电路.由于石英晶体Ｊ的频率稳定性好,受温度影响也较小,所以广泛用于无绳德律风及ＡＶ调制器中.Ｖ１是２９～３６ＭＨｚ晶体振荡三极管,发射极输出含有丰富的谐波成份,经Ｖ２放年夜后,在集电极由Ｃ７、Ｌ２构成谐振于８８～１０８ＭＨｚ的网络选出３倍频信号（即８７～１０８ＭＨｚ的信号最强）,再经Ｖ３放年夜,Ｌ３、Ｃ９选频后获得较理想的调频频段信号.频率调制的过程是这样的,音频电压的变动引起ＶＤ１极间电容的变动,由于ＶＤ１与晶体Ｊ时间：二O二一年七月二十九日串联,晶体的振荡频率也发生弱小的变动,经三倍频后,频偏是２９～３６ＭＨｚ晶体频偏的３倍.实际应用时,为获得合适的调制度,可选择调制频偏较年夜的石英晶体或者陶瓷振子,也可以采用电路稍复杂的６～１２倍频电路.若输入的音频信号较弱,可加之一级电压放年夜电路.图5是晶振在时基振荡电路555的应用.晶振在门电路中晶振两种时常使用的接法：1.这种接法的优点就是起振容易,适应频率范围比力宽.具体频率范围自己不记得了.2.这种接法的优点接法简单,缺点是不那末容易起振,C1,C2要合适.时间：二O二一年七月二十九日时间：二O二一年七月二十九日。
晶振的工作原理
晶振的工作原理晶振（Crystal Oscillator）是一种电子元件，用于产生稳定的高频振荡信号。
它广泛应用于各种电子设备中，包括计算机、通信设备、无线电设备等。
晶振的工作原理是基于压电效应和谐振原理。
晶振通常由晶体谐振器和振荡电路组成。
晶体谐振器是晶振的核心部件，它由一个压电晶体片和两个金属电极组成。
压电晶体片通常采用石英晶体，因为石英具有稳定性好、温度特性好等优点。
金属电极则用于提供电场，使晶体产生压电效应。
晶振的工作原理如下：1. 振荡电路提供反馈：晶振的振荡电路包含一个放大器和一个反馈网络。
放大器将晶体谐振器输出的信号放大，然后将放大后的信号送回晶体谐振器，形成一个正反馈回路。
2. 压电效应产生振荡：当电场施加到晶体上时，晶体味发生压电效应，即晶体味产生机械变形。
这种机械变形会导致晶体的厚度发生弱小的变化，从而改变晶体的谐振频率。
3. 谐振频率确定：晶体的谐振频率由晶体的物理尺寸和材料特性决定。
通过精确控制晶体的尺寸和材料，可以实现特定的谐振频率。
常见的谐振频率有4MHz、8MHz、16MHz等。
4. 反馈调整振荡频率：当振荡频率偏离谐振频率时，反馈网络会调整放大器的增益，使振荡频率逐渐接近谐振频率。
最终，振荡频率稳定在谐振频率附近。
晶振的工作原理可以通过以下步骤总结：1. 振荡电路提供反馈。
2. 压电效应产生振荡。
3. 谐振频率由晶体的尺寸和材料决定。
4. 反馈调整振荡频率，使其稳定在谐振频率附近。
晶振在电子设备中的应用非常广泛。
它提供了稳定的时钟信号，用于同步各个电路的工作。
例如，在计算机中，晶振用于控制CPU的时钟频率，确保计算机的稳定运行。
在通信设备中，晶振用于产生精确的调制信号，实现高质量的通信。
在无线电设备中，晶振用于产生精确的射频信号，实现无线通信。
总之，晶振的工作原理是基于压电效应和谐振原理，通过振荡电路提供反馈，产生稳定的高频振荡信号。
它在各种电子设备中发挥着重要的作用，确保设备的稳定运行和高质量的信号传输。
晶振的原理及作用
晶振的原理及作用晶体振荡器（晶振）是一种产生稳定频率的电子元件，广泛应用于无线通信、计算机、电子钟等电子设备中。
它的作用是提供一个稳定的时钟信号，让电子设备能够按照指定的频率运行。
晶振的主要原理是晶体的压电效应和共振现象。
晶体是一种具有压电效应的物质，即在外界施加压力时，晶体呈现出电势差的变化。
当一个电压被施加到晶体上，晶体由于压电效应而发生微小的尺寸变化，使晶体的原子结构发生微小的扭曲。
这个扭曲会导致晶体内部产生反馈电势，使电荷在晶体中移动，形成电荷的周期性移动。
当振动频率达到晶体的共振频率时，电荷的周期性移动达到最大值，称为共振现象。
晶振通常由晶体谐振器和放大器组成。
晶体谐振器是由晶体和电容器组成的振荡回路，晶体由于压电效应而发生振动，并将能量转化为电能。
放大器作用是将振荡信号放大，并驱动其他电路或设备。
晶振的频率稳定性是晶振器的一个重要指标。
频率稳定性指的是晶振器输出频率在长时间内的波动程度。
一般来说，晶体振荡器的频率稳定性高，可以达到几十亿分之一，甚至更高。
这一特性使得晶振广泛应用于需要高精度时钟信号的设备中。
晶振的工作原理和作用有以下几个方面的重要影响：1. 提供稳定的时钟信号：晶振可以提供稳定的时钟信号，用于同步各个电子元件的工作，确保电子设备正常运行。
例如，在计算机中，CPU需要一个稳定的时钟信号来控制数据的运行和处理。
晶振提供的稳定频率信号可以确保CPU和其他设备能够准确无误地进行数据处理。
2. 影响数据传输速率：晶振的频率决定了数据传输的速率。
在通信设备中，例如无线电设备或调制解调器，晶振提供了稳定的基准频率，用于控制数据的传输速率。
不同的频率可以实现不同的传输速率，而晶振能够提供稳定的频率信号，确保数据能够准确无误地传输。
3. 影响设备的精度和稳定性：晶振的高频率稳定性决定了设备的精度和稳定性。
例如，在高精度的仪器设备中，晶振提供了精确的计时信号，使设备的测量结果更加准确可靠。
晶振的工作原理

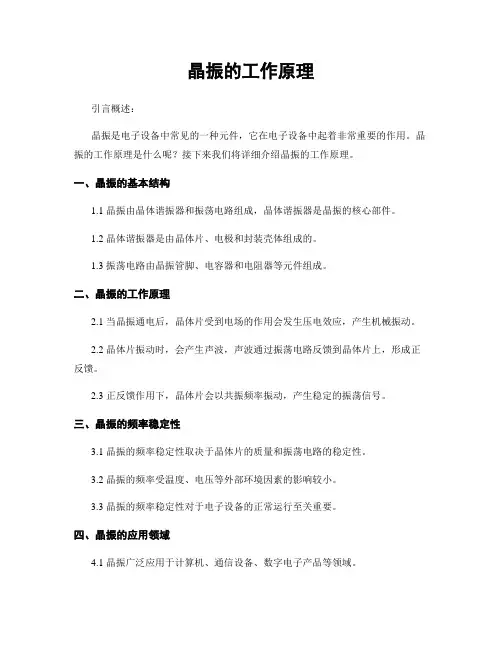

晶振的工作原理引言概述：晶振是电子设备中常见的一种元件，它在电子设备中起着非常重要的作用。
晶振的工作原理是什么呢？接下来我们将详细介绍晶振的工作原理。
一、晶振的基本结构1.1 晶振由晶体谐振器和振荡电路组成，晶体谐振器是晶振的核心部件。
1.2 晶体谐振器是由晶体片、电极和封装壳体组成的。
1.3 振荡电路由晶振管脚、电容器和电阻器等元件组成。
二、晶振的工作原理2.1 当晶振通电后，晶体片受到电场的作用会发生压电效应，产生机械振动。
2.2 晶体片振动时，会产生声波，声波通过振荡电路反馈到晶体片上，形成正反馈。
2.3 正反馈作用下，晶体片会以共振频率振动，产生稳定的振荡信号。
三、晶振的频率稳定性3.1 晶振的频率稳定性取决于晶体片的质量和振荡电路的稳定性。
3.2 晶振的频率受温度、电压等外部环境因素的影响较小。
3.3 晶振的频率稳定性对于电子设备的正常运行至关重要。
四、晶振的应用领域4.1 晶振广泛应用于计算机、通信设备、数字电子产品等领域。
4.2 晶振在时钟信号、同步信号等方面有着重要作用。
4.3 晶振的稳定性和精度直接影响到设备的性能和稳定性。
五、晶振的发展趋势5.1 随着科技的不断进步，晶振的频率稳定性和精度会不断提高。
5.2 晶振将会更加小型化、高集成化，以适应电子产品的发展需求。
5.3 晶振的应用范围将会继续扩大，成为电子设备中不可或者缺的重要元件。
总结：通过以上介绍，我们了解了晶振的基本结构、工作原理、频率稳定性、应用领域以及发展趋势。
晶振作为电子设备中的重要元件，其稳定性和精度对设备的性能起着至关重要的作用，未来随着科技的不断发展，晶振将会更加小型化、高集成化，应用范围也将不断扩大。
音叉 原理
音叉原理
音叉是一种用于产生声音的乐器，它的原理基于固体物体的共振现象。
音叉通常由一个金属制成的U形杆体和一个中间连接杆组成。
当用力敲击或摩擦音叉的杆体时，杆体就会开始以一定的频率振动。
音叉的共振现象源于其构造和材质的特性。
当杆体振动时，杆体的两个分支就会发出相同频率的声波。
这是因为杆体的振动会导致空气分子的振动，进而形成声波传播。
同时，杆体也会传导声波到连接杆上，使其也开始振动。
音叉的共振频率是由其形状、质量和材质决定的。
这些因素共同影响着音叉振动的频率和声音的音调。
当音叉的振动频率达到共振频率时，音叉会发出最大的声音。
而当频率偏离共振频率时，声音的音量和音调都会减小。
音叉的共振现象不仅可以用于产生声音，还可以应用于科学和医学领域。
例如，在科学研究中，音叉可以用来测量固体材料的弹性模量和共振频率。
而在医学中，音叉可以用来检测听力损失或进行听力康复。
总之，音叉是一种利用共振现象产生声音的乐器。
它的原理基于杆体的振动和声波传播，其频率和音调由杆体的形状、质量和材质决定。
音叉的共振现象不仅应用于音乐，还有着广泛的科学和医学应用。
晶振工作原理PPT课件
Testing
12
TXC
Crystal
晶片製程
－ LUMBER BAR 廢料切除, 以 X-RAY 定角度後固定於鐵板(製具)
－ CUTTING 後重新貼合, 上膠(DOUBLE WAFER)
－ 中心位置為晶種之部份, 為非均質材料, 無法使用, 故對半切成
SINGLE WAFER
－ 外徑處理(車削 / 研磨)
－電極面大小
－微調面大小
－焊封條件
－N2純度及含量
2021/3/7
CHENLI
19
TXC
Crystal
R1：Dynamic Resistance…….(CI)
造成原因: （2）音響學上的損失
晶片表面平行度
大氣的 R1＞N2的 R1＞真空中的 R1
Crystal Impedance = R1(晶片電阻) + 接觸電阻 + 應力電阻 + ….
TXC
Briefing for TXC CRYSTAL
水晶工作原理
பைடு நூலகம்JAN. 2000
JOHNEY TIEN
TXC
INDEX
X’TAL 振盪 – 振盪原理
»X’TAL 結構 »X’TAL 振動方
式 »切割角度, 溫度,
頻率之關係 »等效電路
2021/3/7
CHENLI
2
TXC
INDEX
– 製程 »晶片製程 »SMD X’TAL 製程
dB Shall Be 6dB
2.Measure dB Dips,Where dB=20 log Z2/Z1
2021/3/7
CHENLI
23
TXC
Crystal
晶振的工作原理
晶振的工作原理
晶振（Crystal Oscillator）是一种用于产生稳定频率的电子元件，广泛应用于各种电子设备中。
它是基于晶体的压电效应而工作的，能够将电能转换为机械振动，进而产生稳定的电信号。
晶振的工作原理可以分为以下几个方面：
1. 晶体的压电效应：晶振的核心部件是晶体，通常使用的是石英晶体。
石英晶体具有压电效应，即在受到外力作用时会产生电荷分布的变化，从而产生电势差。
这种压电效应使得晶体具有机械振动的能力。
2. 电路的谐振：晶振通常采用谐振电路来实现稳定的振荡。
谐振电路由晶体、电容和电感等元件组成，通过调整电路的参数，使得电路能够在特定的频率下产生谐振。
晶振的频率由晶体的物理特性决定，通过选择适当的晶体和电路参数，可以实现所需的频率输出。
3. 反馈放大：晶振在工作过程中需要保持振荡的稳定性，这就需要通过反馈放大来实现。
晶振电路中通常会添加一个放大器，将晶体的输出信号放大后再送回给晶体，使其继续产生振荡。
通过适当的反馈，可以实现振荡频率的稳定。
4. 温度补偿：晶振的频率受到温度的影响较大，为了保持频率的稳定，通常会在晶振电路中加入温度补偿电路。
温度补偿电路可以根据环境温度的变化自动调整电路参数，使得晶振的频率保持在稳定的范围内。
总结起来，晶振的工作原理是基于晶体的压电效应和谐振电路的相互作用。
通过合理设计电路参数和加入温度补偿电路，可以实现稳定的频率输出。
晶振广泛应用于各种电子设备中，如计算机、手机、通信设备等，为这些设备提供稳定的时钟信号和频率参考。
