DNGC-110/220变压器中性点成套保护装置说明书泰开电力设备有限公司Shandong Taikai Power Equipment Co. ,Ltd一、产品简介DNGC-110/220型中性点成套保护装置由隔离开关、放电间隙、避雷器等中性点附件设备组成。
用于110KV和220KV电力变压器中性点，以实现变压器中性点接地运行和不接地运行两种不同的运行方式。
该装置在变压器中性点出现雷电过电压、操作过电压和暂时过电压时起到对变压器的保护作用。
当系统发生单相接地故障及开关单相合闸过程中，水平棒间隙不应放电动作；当系统失地，且出现系统非单相运行或谐振故障时，水平棒间隙可靠动作。
避雷器起到雷电过电压保护，保护变压器中性点绝缘及线端设备的绝缘，防止避雷器因通流容量不够发生爆炸，损坏主变压器及附近设备。
组合间隙的配合特性是：在雷电过电压作用时，避雷器动作，间隙不动作；在内部过电压作用时，避雷器不动作，间隙动作。
二、产品型号说明三、产品特点1、成套保护装置整体性强，现场组装快捷方便。
2、棒间隙为独立部件，选用不锈钢材质，间隙距离易于调整。
3、支架采用热镀锌钢支架结构，结构牢固、防腐。
4、手动机构采用CS17系列完善化人力机构，配不锈钢箱体，操作轻便省力，整体结构密封好，防水、防尘、防锈蚀，并可供用户方便挂锁。
5、电动机构采用CJTK电动机构，采用不锈钢箱体，外型美观，具有良好的防尘、防水、防锈蚀能力，可同时满足多种联锁性能。
二次元件均采用国内名优企业的优质产品。
6.成套保护装置由于注重以上细节，品质优良、性能可靠，为变压器中性点成套保护装置用户首选。
四、产品技术参数五、安装与调试※ 注意：由于本装置在现场可以有多种安装布置方式，下面的条文在不同的情况下适用于不同的布置方式。
为了更好的理解，在查阅本说明书安装图时，请您务必结合我公司提供的安装图。
1、安装前确定出厂资料（包含产品合格证、安装使用说明书、发货清单）是否齐全。
110～220kV变压器中性点保护间隙距离计算选择
110～220kV变压器中性点保护间隙距离计算选择摘要：根据过电压及绝缘配合要求，总结110～220kV变压器中性点保护间隙的整定计算原则，根据目前电力系统实际情况，计算110～220kV变压器中性点保护间隙可调范围值，并提出保护间隙可调范围通用设计值，以供设计单位及中性点设备厂家参考。
关键词：变压器中心点保护间隙；棒间隙距离；过电压及绝缘配合中图分类号：0 引言电力系统中110～220kV变压器中性点可采用直接接地方式，部分变压器中性点根据运行要求也可采用不接地方式。
为防止在有效接地系统中偶然出现局部不接地系统，并产生较高工频过电压损害变压器中性点绝缘，110～220kV不接地变压器的中性点应采用水平布置的棒间隙保护，当因接地故障形成局部不接地系统时，该间隙应动作。
当系统以有效接地系统方式运行发生单相接地故障时，该间隙不应动作。
该间隙距离还应兼顾雷电过电压下保护变压器中性点标准分级绝缘的要求。
保护间隙虽有限制过电压的能力，但其熄弧能力差，实际工程中常采用在保护间隙旁边并联金属氧化物避雷器，避雷器作为雷电冲击过电压主保护，保护间隙为后备保护。
另外，保护间隙的工频击穿电压还应与避雷器持续运行电压配合，以免避雷器长时间运行在中性点工频过电压下而被损坏。
1 变压器中性点过电压110～220kV变压器中性点采用经隔离开关接地，并配置与隔离开关并联的中性点避雷器及放电间隙，其典型电气接线示意见图1。
当中性点隔离开关处于合闸位置时，变压器中性点为直接接地；当中性点隔离开关处于分闸位置时，变压器中性点为经棒间隙接地。
图1 110～220kV变压器中性点成套装置接线示意图（1）侵入雷电波过电压。
当雷击线路时，雷电冲击波侵入变压器，在三相同时进波时，变压器不接地的中性点类似于开路情况，在中性点产生的雷电过电压最严重情况可达波幅值的2倍。
此过电压会对分级绝缘的变压器中性点造成危害。
此情况下，宜优先装设无间隙金属氧化物避雷器MOA作为主保护，间隙可作为后备保护。
220kV与110kV变压器中性点接地方式安排与间隙保护配置及整定要求2017
附件1220kV与110kV变压器中性点接地方式安排与间隙保护配置及整定要求一、变压器中性点接地方式安排要求110kV～220kV电网变压器中性点接地运行方式安排应满足变压器中性点绝缘承受要求，并尽量保持变电站的零序阻抗基本不变且系统任何短路点的零序综合阻抗不大于正序综合阻抗的三倍。
1.自耦变压器中性点必须直接接地或经小电抗接地。
2.没有改造的薄绝缘变压器中性点宜直接接地运行。
3.220kV变压器1）220kV变压器110kV侧中性点绝缘等级为35kV时，220kV侧、110kV侧中性点应直接接地运行。
2）变压器的220kV、110kV侧中性点接地方式宜相同。
3）220kV厂站宜按一台变压器中性点直接接地运行。
4）有两台及以上变压器的220kV厂站，220kV或110kV 侧母线任意一侧或两侧分列运行时，每一段母线上应保持一台变压器中性点直接接地运行。
4.110kV变压器1）110kV变压器110kV中性点绝缘等级为66kV时，中性点可不直接接地运行。
2）110kV中性点绝缘等级是44kV及以下的变压器，中性点宜直接接地运行。
3）发电厂或中、低压侧有电源的变电站，厂站内宜保持一台变压器中性点直接接地运行。
4）无地区电源供电的终端变压器中性点不宜直接接地运行。
二、变压器中性点间隙零序过流、零序过电压保护配置及整定要求间隙零序过电压应取PT开口三角电压；间隙零序电流应取中性点间隙专用CT；间隙零序电压、零序电流宜各按两时限配置；对于全绝缘变压器或中性点放电间隙满足取消条件的变压器（例如：中低压侧无电源且中性点绝缘等级为66kV 的110kV变压器），间隙零序过流保护应退出，间隙零序过电压保护可保留。
1.间隙保护动作逻辑一（推荐）变压器间隙零序过电压元件单独经较短延时T1出口；变压器间隙零序过流和零序过电压元件组成“或门”逻辑，经较长延时T2出口；逻辑简图如图1所示：图1 间隙保护逻辑一简图间隙保护动作时间整定要求如下：1）变压器间隙零序过电压保护动作跳变压器时间应满足变压器中性点绝缘承受能力要求。
主变220kv系统中性点接地保护成套设备
主变220kv系统中性点间隙保护成套设备AL-JXB-220KV/D
220kv主变中性点间隙保护成套装置配置方案如下：
1、保护间隙
2、保护间隙+隔离开关GW13型/GW8型组合方案
3、保护间隙+隔离开关GW13型/GW8型+避雷器Y1.5-144/320组合方案
AL-JXB型变压器中性点间隙接地保护装置集隔离开关、氧化锌避雷器、放电间隙和电流互感器等电气设备于一体的成套设备，具有体积小，安装调试方便，可靠性高的特点。
保定奥兰电气科技有限责任公司为专业生产厂家，技术力量雄厚，售前的技术交流咨询可随时到位。
售后的安装技术指导可按用户要求及时进行。
紧凑型方案，一般只在安装空间受限制或要求降低成本的情况下采用，通常不作为优先推荐。
隔离开关也可以使用GW8系列，但考虑到设备的可靠和安装的方便，一般建议使用GW13系列。
除了推荐的配置方案，奥兰电气公司所设计的安装架尺寸也应作为标准尺寸推荐。
如果订购的设备更改了标准设计的尺寸，则需要考虑生产周期增加导致供货期延长的问题。
隔离开关断开时，变压器中性点通过变压器中性点保护间隙并联避雷器接地。
变压器在中性点非直接接地的状态下运行。

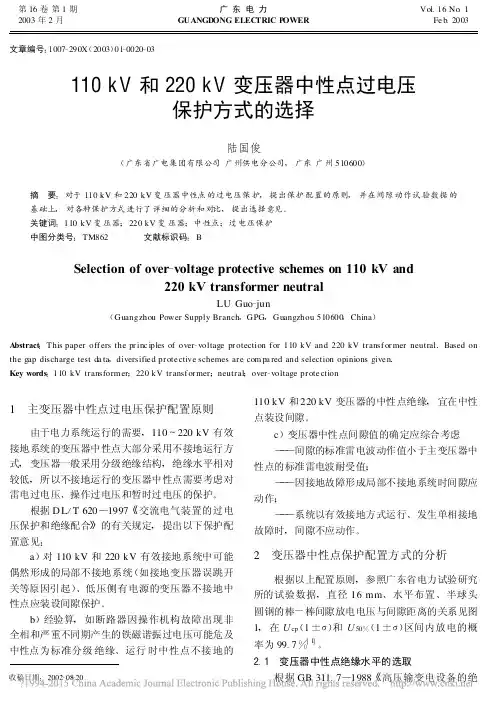

110kV和220kV变压器中性点过电压保护方式的选择
22
广东 电力
第 16 卷
性点绝缘水平 , 中性点有效接地系统最大暂时工频 过电压下间隙不动作 , 中性点不接地系统最大暂时 工频过电压下间隙动作 , 满足保护中性点的要求 。
单独采用 Y1.5W-60/ 144 型避 雷器 时 , 避 雷 器额定电 压为 60 kV , 雷 电冲击 残压为 144 kV 。 避雷器耐受中性点不接地系统最大暂时工频过电压 的裕度不足 。
60 kV 中性点 绝缘水平 为雷电冲 击耐受电 压 325 kV , 工频耐受电压 140 kV ;考虑安全系数后 , 绝缘水平为雷电冲击耐受电压 197 kV , 1 min 工 频耐受电压 119 kV 。
单独采用 145 mm 间隙时 , 间隙雷电冲击放电 电压为 109 ～ 131 kV , 工 频放 电 电压 为 54 ～ 66 kV 。雷电冲击放电电压和工频放电电压均小于中 性点绝缘水平 , 并有较大裕度 , 中性点有效接地系 统最大暂时工频过电压下间隙不动作 , 中性点不接 地系统最大暂时工频过电压下间隙动作 , 满足保护 中性点要求 。运行维护工作量少 , 推荐采用该保护 配置方式 。
2 变压器中性点保护配置方式的分析
根据以上配置原则 , 参照广东省电力试验研究 所的试验数据 , 直径 16 mm 、 水平布置 、 半球头 圆钢的棒 -棒间隙放电电压与间隙距离的关系见图 1 , 在 U cp(1 ±σ)和 U 50 %(1 ±σ)区间内放电的概 率为 99.7 %[ 1] 。 2.1 变压器中性点绝缘水平的选取
单独采用 Y 1.5W-144/ 320 避雷器时 , 避雷器 额定电压为 144 kV , 雷电冲击残压为 320 kV , 避 雷器可以耐受中性点有效接地和不接地系统最大暂 时工频过电压 , 避雷器雷电冲击电流残压高于中性 点雷电冲击耐受电压 , 但考虑到中性点安全系数裕 度较大 , 所以估计对中性点绝缘的影响不大 。
一起220kV主变压器间隙保护误动作情况分析及改进措施 姜传霏
一起220kV主变压器间隙保护误动作情况分析及改进措施姜传霏摘要：220kV变压器间隙保护作为变压不接地运行时的后备保护，近年来误动事件频发，对电力设备的安全以及电力系统的稳定运行造成了极大的威胁。
为找到220kV主变压器间隙保护误动作的原因，对查找220kV系统存在高阻接地故障、零序电流的分布进行了深入的研究，结合电网和主变压器的接线情况，详细分析了间隙保护零序电流过流保护动作原因；指出了误动作的原因主要是零序电流互感器二次回路接线错误，并由相邻变电站线路B相高阻接地故障直接引起；提出了加强工程施工及验收管理、加强继电保护设备检验工作等建议，以避免此类事故再次发生。
关键词：变压器；间隙保护；误动作；改进措施0引言根据电网运行方式，变压器中性点可直接通过接地刀闸接地运行，也可经间隙接地运行，即通常所说的不接地运行。
在中性点不接地运行时，配置间隙零序过流零序过压保护作为接地故障的后备保护[1-4]。
间隙保护全称为变压器中性点间隙接地保护成套装置。
主要用于110KV和220KV变压器中性点过电压保护。
间隙保护的优点是结构简单、可靠、运行维护量小。
在工频、操作和雷电过电压下都可对变压器进行保护[5-8]。
近年来电力系统发生了多起主变中性点放电间隙保护误动事件，不仅造成了主变停运，也给电网安全稳定运行和可靠供电造成了严重影响[8-10]。
本文针对2016年蒙东电网某220kV变电站发生的一起基于零序电流互感器二次回路接线错误，由相邻变电站线路B相高阻接地故障引起的主变间隙保护误动作事件进行分析，并分析了此次事故中所暴露出来的问题，并提出了改进建议。
1现场情况220千伏系统双母线运行，1号主变、奈红1线、红扣1线、红和1线在I母线运行；科红线、奈红2线、红扣2线、红和2线在II母线运行。
1号主变中性点直接接地运行。
66千伏系统双母线运行。
2016年08月03日10时24分42秒，红星220千伏变电站（2015年12月5日投运）1号主变B套保护装置（CSC-326BE）高压侧间隙电流保护动作，1号主变220千伏侧2201开关、66千伏侧601开关跳闸，1号主变停运。
110kV变压器及中性点间隙成套装置技术规范书(技术文件)
商都县长胜梁科智华远风电厂110kV升电站工程110KV变压器及主变放电间隙技术规范书供货范围一览表：（含备品备件）交货期：2012年10月10日交货地点及方式：110kV变电站现场，投标单位负责将变压器卸到变压器基础台面上。
第一章总的部分本技术规范书所列之技术条件为本工程最基本技术要求，投标方应根据本技术要求向需方推荐成熟、可靠、技术先进的产品和系统方案，本技术规范书所提技术参数和功能要求、性能指标等为满足本工程需要而必须的最基本要求。
本技术规范书应满足除供方在投标技术报告中提出的各项技术指标外未详细提及的技术指标，性能要求应不低于有关的中华人民共和国国标、电力行业标准、IEC标准。
当某项要求在上述几种标准中不一致时，需方有权利要求供方选择最严格要求供货。
制造厂家应采用国内最先进的生产工艺进行生产，符合国家最新颁布的有关技术标准的要求。
如已颁布最新标准，以新标准为主。
不能因本技术规范书的遗漏、疏忽和不明确而免除向需方提供最好的原料、质量及服务的责任。
倘若发现有任何疏漏和不明之处，供货单位应及时通知设计单位和需方，在差异问题未纠正之前进行的任何工作均应由供货厂家负责。
一、参照标准1、国内标准：GB/T 17468—1998《电力变压器选用导则》GB1094.1—1996《电力变压器》中的生产规范要求；GB 1094.1-1996《电力变压器第一部分总则》GB 1094.1-1996《电力变压器第一部分温升》GB1094.2—1996《电力变压器》中温升的生产规范要求；GB1094.3—2003《电力变压器》中绝缘水平和绝缘试验的生产规范要求；GB1094.5—2003《电力变压器》中承受短路能力的生产规范要求；GB/T6451—1999《三相油浸电力变压器技术参数和要求》中的生产要求；JB/T 10088-1999 《6～220kV变压器声级》中的规范要求；GB311.1-1997《高压输变电设备的绝缘配合》GB6434《高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准》GB/T15164《油浸式电力变压器负载导则》GB4109《高压套管技术条件》GB763《交流高压电器在长期工作时的发热》GB16847《保护用电流互感器暂态特性技术条件》GB/T4365-2003《电工术语电磁兼容》GB5273《变压器、高压电器和套管的接线端子》GB2536-90《变压器油》GB7449《电力变压器和电抗器的雷电冲击和操作冲击试验导则》GB156《标准电压》GB191《包装贮运标志》GB5027《电力设备典型消防规程》GB14109《交流电压高于1000V的套管通用技术条件》GB10237《电力变压器绝缘水平和绝缘试验外绝缘的空气间隙》《国家电网公司十八项电网重大反事故措施》国家电网公司2005年6月14日发布。
变电站用110kV~220kV中性点成套装置通用技术规范
变电站用110kV/220kV中性点成套装置通用技术规范本规范对应的专用技术规范目录序号名称编号1 变电站用110kV中性点成套装置（带避雷器）1013004-0110-012 变电站用110kV中性点成套装置（不带避雷器）1013004-0110-023 变电站用220kV中性点成套装置（带避雷器）1013004-0220-014 变电站用220kV中性点成套装置（不带避雷器）1013004-0220-02变电站用110kV/220kV中性点成套装置采购标准技术规范使用说明1、本物资采购标准技术规范分为标准技术规范通用部分和标准技术规范专用部分。
2、项目单位根据需求选择所需设备的技术规范。
技术规范通用部分条款、专用部分标准技术参数表和使用条件表固化的参数原则上不能更改。
3、项目单位应按实际要求填写“项目需求部分”。
如确实需要改动以下部分，项目单位应填写专用部分“表7 项目单位技术差异表”，并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：(1) 改动通用部分条款及专用部分固化的参数；(2) 项目单位要求值超出标准技术参数值范围；(3) 根据实际使用条件，需要变更污秽等级、海拔高度、耐受地震能力、压力释放能力、环境温度等要求。
经招标文件审查会同意后，对专用部分的修改形成“项目单位技术差异表”，放入专用部分表7中，随招标文件同时发出并视为有效，否则将视为无差异。
4、投标人逐项响应技术规范专用部分中“1标准技术参数表”、“2项目需求部分”和“3投标人响应部分”三部分相应内容。
填写投标人响应部分，应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的投标人响应部分的表格。
投标人还应对项目需求部分的“项目单位技术差异表”中给出的参数进行响应。
“项目单位技术差异表”与“标准技术参数表”和“使用条件表”中参数不同时，以差异表给出的参数为准。
投标人填写技术参数和性能要求响应表时，如有偏差除填写“表8 投标人技术偏差表”外，必要时应提供证明参数优于招标人要求的相关试验报告。
