autocad2007教程详解
AutoCAD2007操作教程
AutoCAD2007操作教程AutoCAD是一款电脑辅助设计软件，是工程师和设计师必不可少的工具之一。
本文将会介绍AutoCAD2007的基本操作，包括绘图命令、修改命令、视图命令、文本命令、层命令等等。
绘图命令直线命令直线是AutoCAD最常用的绘图命令之一，它可以用来连接两个点，绘制直线。
操作步骤如下：1.打开AutoCAD软件，进入绘图界面。
2.点击“直线”图标或输入“line”命令。
3.在画布上点击第一个点，再点击第二个点，即可完成一条直线的绘制。
圆命令圆是AutoCAD中另一个常用的绘图命令，它可以用来绘制圆形。
操作步骤如下：1.点击“圆”图标或输入“circle”命令。
2.在画布上点击中心点，并设定半径的值，即可完成圆形的绘制。
矩形命令矩形是一个有四个直角的四边形，是AutoCAD中可绘制的图形之一。
操作步骤如下：1.点击“矩形”图标或输入“rectangle”命令。
2.在画布上点击一点表示左上角的点，再点击一点表示右下角的点，即可完成矩形的绘制。
修改命令移动命令移动命令可以让你移动绘图中的对象，操作步骤如下：1.选择你需要移动的对象。
2.点击“移动”图标或输入“move”命令。
3.指定一个基准点，用于确定对象的位置。
4.指定一个移动的目标点。
拷贝命令拷贝命令可以让你复制一个对象到另一个位置，操作步骤如下：1.选择你需要拷贝的对象。
2.点击“拷贝”图标或输入“copy”命令。
3.指定一个基准点，用于确定拷贝对象的方向。
4.指定一个拷贝的目标点。
擦除命令擦除命令可以让你将不需要的图形对象删除，操作步骤如下：1.选择你需要删除的对象。
2.点击“擦除”图标或输入“erase”命令。
3.指定需要删除的对象。
视图命令缩放命令缩放命令可以让你在视图中缩放一个或多个对象，操作步骤如下：1.选择你需要缩放的对象。
2.点击“缩放”图标或输入“scale”命令。
3.指定一个基准点，用于确定缩放对象的中心点。
Autocad 2007 快速学习教程 第01章 AutoCAD 2007导入
将AutoCAD 2007的安装光盘放入光驱内（如果已将系统 安装文件复制到硬盘上，可双击系统安装目录下的【setup】 文件）。
No.10006
No.10006
1.3.2 工具栏
工具栏中包含许多由图标表示的命令按钮。在AutoCAD中， 系统共提供了20多个已命名工具栏。
图1.3.3 “CAD标准”工具栏
No.10006
1.3.3 绘图区
绘图区是用户绘图的工作区域，它占据了屏幕的绝大部分 空间，用户绘制的任何内容都将显示在这个区域中。可以根据 需要关闭一些工具栏或缩小界面中的其他窗口，以增大绘图区。
No.10006
1.4.4 退出AutoCAD
若要退出AutoCAD，可执行下列操作之一： 在AutoCAD主标题栏中，单击“关闭”按钮或双击程序图 标。 从下拉菜单中，选择下拉菜单【文件】/【退出】命令。 在命令行中，键入EXIT或QUIT命令，然后按回车键。 按Alt＋F4快捷键组合。
No.10006
AutoCAD 2007快速学习教程
No.10006
目录
第01章 AutoCAD 2007导入 第02章 基本绘图方法 第03章 控制视图显示
第04章 精确高效的绘图方法 第05章 高级绘图方法 第06章 图形的编辑
第07章 创建文字与表格 第08章 标注图形尺寸
第09章 用图层组织图形 第10章 三维实体绘图 第11章 图块及其属性 第12章 使用光栅图像
图1.3.9 “插入”对话框
图1.3.10 快捷菜单
cad2007基础教程(详细)
封面中文版AutoCAD 2007实用教程目录1目录中文版AutoCAD 2007实用教程 ........................................................... -1-目录 (1)第01章AutoCAD 2007入门基础 (1)1.1教学目标.........................................................1.2教学重点与难点 (1)1.2.1AutoCAD 的基本功能 ...........................................1.2.2AutoCAD 2(X)7的经典界面组成 .................................1.2.3图形文件管理 ...................................................1.2.4使用命令与系统变量 ............................................. 1・2・5设置参数选项................................................第02章绘制简单二维图形对象.........................................132.1教学目标.........................................................132.2教学重点与难点..................................................2.2.1绘图方法 .......................................................2.2.2绘制点对象 .....................................................2.2.3绘制直线 .......................................................2.2.4绘制射线 .......................................................2.2.5绘制构造线 .....................................................2.2.6绘制矩形 .......................................................2.2.7绘制正多边形 ...................................................2.2.8绘制圆 .........................................................2.2.9绘制圆弧 .......................................................2.2.10绘制椭圆 ......................................................2.2.11绘制椭圆弧 ....................................................第03章选择与夹点编辑二维图形对象...................................193.1教学目标.........................................................193.2教学重点与难点..................................................193.2.1选择对象的方法 .................................................3.2.2过滤选择 .......................................................3.2.3快速选择 .......................................................3.2.4使用编组 .......................................................3.2.5编辑对象的方法 .................................................3.2.6使用夹点拉伸对象 ...............................................3.2.8使用夹点旋转对象 ...............................................3.2.9使用夹点缩放对彖 ...............................................3.2.10使用夹点镜像对彖 ..............................................第04章使用修改命令编辑对象.........................................254.1教学目标.........................................................25目录24.2教学重点与难点 ..................................................................4.2.1删除对彖 .......................................................4.2.2复制对象 .......................................................4.2.3镜像对象 .......................................................4.2.4偏移对象 .......................................................4.2.5阵列对象 .......................................................4.2.6移动对象 .......................................................4.2.7旋转对象 .......................................................4.2.8对齐对象 .......................................................4.2.9修剪对象 .......................................................4.2.10延伸对彖 ......................................................4.2.11缩放对彖 ......................................................4.2.12拉伸对象 ......................................................4.2.13拉长对象 ......................................................4.2.14倒角对彖 ......................................................4.2.15圆角对彖 ......................................................4.2.16打断对象 ......................................................4.2.19编辑对彖特性 ..................................................第05章规划和管理图层 (3)5.1教学目标 ..................................................................5.2教学重点与难点 ..................................................................5.2.1 “图层特性管理器”对话框的组成 .................................5.2.2创建新图层 .....................................................5.2.3设置图层颜色 ...................................................5.2.4使用与管理线型 .................................................5.2.5设置图层线宽 ...................................................5.2.6管理图层 .......................................................第06章控制图层显示 ..................................................................6.1教学目标...........................................................6.2教学重点与难点 ..................................................................6.2.1垂画与垂生成图形 ...............................................6.2.2缩放视图 .......................................................6.2.3平移视图 .......................................................6.2.4使用命名视图 ...................................................6.2.5使用鸟瞰视图 ...................................................6.2.6使用平铺视口 ...................................................6.2.7控制可见元素的显示 .............................................第07章精确绘制图标 ..................................................................7.2教学重点与难点 ..................................................................7.2.1使用坐标系 .....................................................目录37.2.2设宣捕捉和栅格 .................................................7.2.3使用GRID 与SNAP 命令 .......................................7.2.4使用正交模式 ...................................................7.2.5打开对象捕捉功能 ...............................................7.2.6运行和覆盖捕捉模式 .............................................7.2.7使用自动追踪 ...................................................7.2.8使用动态输入 ...................................................第08章绘制与编辑复杂二维图形对象...................................578.1教学目标.........................................................578.2教学重点与难点..................................................578.2.1绘制与编辑多线 .................................................8.2.3绘制与编辑样条曲线 .............................................8.2.4使用SKETCH命令徒手绘图......................................8.2.5绘制修订云线 ...................................................8.2.6绘制区域覆盖对象 ...............................................第09章使用面域与图案填充...........................................9.1教学目标.........................................................619.2.2面域的布尔运算 .................................................9.2.3从面域中提取数据 ...............................................9.2.4设置图案填充 ...................................................9.2.5设置孤岛和边界 .................................................9.2.6使用渐变色填充图形 .............................................9.2.7编辑图案填充 ...................................................9.2.8分解图案 .......................................................第10章创建文字和表格 (6)10.1教学目标........................................................10.2教学重点与难点..................................................6710.2.1创建文字样式 ..................................................10.2.2创建单行文字 ..................................................10.23使用文字控制符.................................................10.2.4编辑单行文字 ..................................................10.2.5创建多行文字 ..................................................10.2.6编辑多行文字 ..................................................10.2.7创建和管理表格样式 ............................................10.2.8创建表格 ......................................................10.2.9编辑表格和表格单元 ............................................第11章标注基础与样式设置...........................................7511.1教学目标........................................................11.2教学重点与难点..................................................7511.2.1尺寸标注的规则 ................................................11.23尺寸标注的类型 .................................................11.2.4创建尺寸标注的基本步骤 ........................................11.2.5创建标注样式 ..................................................11.2.6设置直线格式 ..................................................11.2.7设豐符号和箭头格式 ............................................11.2.8设宜文字格式 ..................................................11.2.9设置调整格式 ..................................................11.2.10设置主单位格式 ...............................................11.2.11设宣换算单位格式 .............................................12.2.1线性标注 ......................................................12.2.2对齐标注 ......................................................12.2.3弧长标注 ......................................................12.2.4基线标注 ......................................................12.2.5连续标注 ......................................................12.2.6半径标注 ......................................................12.2.7折弯标注 ......................................................12.2.8直径标注 ......................................................12.2.9圆心标记 ......................................................12.2.10角度标注 .....................................................12.2.11引线标注 .....................................................11.2.12设置公差格式 ........... 第12章标注尺寸与编辑标注对 象12.1教学目标 .........................12.2教学重点与难占............................................ 81 83 .............................. 83 . (83)12.2.13快速标注.....................................................12.2.14形位公差标注.................................................12.2.15编辑标注对象.................................................第13章三维绘制基础与简单图形的绘制 (89)13.1教学目标...........................................................13.2教学重点与难点 ..................................................................13.2.1建立用户坐标系 ................................................13.2.2设立视图观测点 ................................................13.23动态观察.......................................................13.2.4使用相机 ......................................................13.2.5漫游与飞行 ....................................................13.2.6观察三维图形 ..................................................13.2.7绘制三维点 ..............13.2.8绘制三维直线和样条曲线13.2.9绘制三维多段线 ..........13.2.10绘制螺旋线 .............第14章 绘制三维网格和实 体 ... 14.1教学目 标 ............................目录514.2教学重点与难点 9714.2.1绘制平面曲面 ..................................................14.2.2绘制三维面 ....................................................14.2.3隐藏边 ........................................................14.2.4绘制三维网格 ..................................................14.2.5绘制旋转网格 ..................................................14.2.6绘制平移网格 ..................................................14.2.7绘制直纹网格 ..................................................14.2.8绘制边界网格 ..................................................14.2.9绘制多实体 ....................................................14.2.10绘制长方体 ...................................................14.2.11绘制楔体 .....................................................14.2.12绘制圆柱体 ...................................................14.2.13绘制圆锥体 ...................................................14.2.14绘制球体 .....................................................14.2.15绘制圆坏体 ...................................................14.2.16 棱锥面 ....................................................... ................................... 95 ................................... 95 ................................. 95 ................................... 96 97 (97)14.2.18旋转.........................................................14.2.19扫掠.........................................................14.2.20放样.........................................................第15章编辑和渲染三维对象 (105)15.1教学目标........................................................15.2教学重点与难点 (105)15.2.1三维移动 ......................................................15.2.2三维旋转 ......................................................15.23对齐位置.......................................................15.2.4三维镜像 ......................................................15.2.5 三维阵列....................................................15.2.6三维实体的布尔运算 ............................................15.2.7分解实体 ......................................................15.2.8对实体修倒角和圆角 ............................................15.2.9剖切实体 ......................................................15.2.10 加厚.........................................................15.2.11编辑实体面...................................................15.2.12编辑实体边...................................................15.2.13曲面与实体转换...............................................15.2.14 提取边.......................................................15.2.15标注三维对象的尺寸...........................................15.2.16设豐三维对彖的视觉样式.......................................15.2.17渲染对象.....................................................第16章使用块、属性块、外部参照和Autocad设计中心...................16.1教学目目录616.2教学重点与难点 (1)16.2.1创建与编辑块 ..................................................16.2.2编辑与管理块属性 ..............................................16.23使用外部参照...................................................16.2.4进入AutoCAD设计中心.........................................第17章输出、打印与发布图形 (123)17.1教学目标...........................................................17.2教学重点与难点 (1)17.2.1图形的输入输出 ................................................17.2.2在模型空间与图形空间之间切换 ..................................17.2.3创建和管理布局 ................................................17.2.4使用浮动视I 1 ......................................................................................17.2.5打E卩图形....................................................17.2.6 发布DWF 文件...............................................17.2.7将图形发布到Web页...........................................第1章AutoCAD 2007入门基础1第01章AutoCAD 2007入门基础AutoCAD足由美国Autodesk公司开发的通用计算机辅助设计(Computer Aided Design, CAD)软件，只令易丁掌握、使用方便、体系结构开放等优点，能够绘制二维图形与三维图形、标注尺寸、渲染图形以及打印输出图纸，冃前已广泛应用于机械、建筑、电子、航天、造船、冇油化工、土木工程、冶金、地质、气象、纺织、轻工、商业等领域。
CAD2007入门到精通详细教程
CD1 初级篇1认识AutoCAD20071.安装AutoCAD 2007AutoCAD 是美国Autodesk 企业开发的一个交互式绘图软件，是用于二维及三维设计、绘图的系统工具，现已广泛用于机械、电子、建筑、化工、制造、轻工及航空航天等领域，用户可以使用它来创建、浏览、管理、打印、输出、共享及准确应用富含信息的设计图形.◆AutoCAD2007简体中文版本的安装装AutoCAD 需要两张光盘。
放入AutoCAD 2007 光盘（1）开始安装。
出现提示时，放入AutoCAD 2007 磁盘（2）完成安装。
1.在AutoCAD 媒体浏览器中，在“安装”选项卡上单击“单机安装”。
2.在“安装AutoCAD 2007”中，单击“安装”按钮。
3.在“Autodesk 安装程序”页上单击“确定”，以安装所需的支持组件。
4.请确保产品序列号可用。
没有序列号将无法安装AutoCAD。
5.安装成功后启动AutoCAD 2007，就可以进入软件操作窗口。
2.AutoCAD 2007 新的特点1、与2006比，2007速度快了点。
2、AUTOCAD 2007还有一个优点，就是安装完后，第一次启动，他会把以前版本的一些设置转过来。
3、AUTOCAD 2007加强了块内编辑功能。
4、AutoCAD 2007的三维界面与3DMAX类似，从这里可以看出AutoCAD将成为又一个功能强大3D建模软件。
AutoCAD 2007非常适合那些用手工进行概念设计的专业人员，它能够加快设计进程，欲了解更多关于AutoCAD 2007的特性及优点，可访问/autocad.3.AutoCAD 2007的新功能AutoCAD 2007 与以往版本的AutoCAD软件有如下变化和改进：文件格式AutoCAD 2007将采用新的DWG文件格式，但仍向后兼容。
AutoCAD2007可以另存为2004,2000甚至是以dxf为格式的R14。
在选项对话框中你可以设置缺省的文件保存格式。

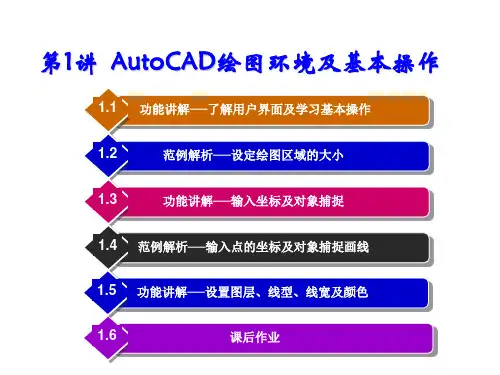

AutoCAD2007第1讲绘图环境及基本操作全解
1.1.8 实时缩放及移动图形
AutoCAD的图形缩放及移动功能是很完备 的，使用起来非常方便。绘图时，可以通过状态 栏上的 、 按钮来完成这两项功能。
1.1.9 利用矩形窗口放大视图及返回上 一次的显示
在绘图过程中，用户经常要将图形的局部区域放大， 以方便绘图。绘制完成后，又要返回上一次的显示，以观 察图形的整体效果。 通过【视图】选项卡中【导航】面板上的 按钮（该 按钮嵌套在 按钮中）放大局部区域 通过【视图】选项卡中【导航】面板上的 按钮（该 按钮嵌套在 按钮中）返回上一次的显示
1.3功能讲解──输入坐标及对象捕捉
本节的主要内容包括输入点的坐标画线、捕 捉几何点画线及利用正交捕捉模式辅助画线等。
1.3.1 输入点的坐标画线
执行画线命令后，AutoCAD提示用户指定线段 的端点，方法之一是输入点的坐标值。 该坐标系x轴是水平的，y轴是竖直的。 当进行绘图时，只需在xy平面内指定点的位置。 点位置的坐标表示方式有绝对直角坐标、绝对极坐 标、相对直角坐标和相对极坐标等。绝对坐标值是 相对于原点的坐标值，而相对坐标值则是相对于另 一个几何点的坐标值。下面说明如何输入点的绝对 坐标或相对坐标。
1.1 功能讲解──了解用户界面及学习 基本操作
本节着重介绍AutoCAD用户界面的 组成，并讲解一些常用的基本操作。
1.1.1 AutoCAD用户界面
启动AutoCAD 2009后，其用户界面如下图所示，主要由快速访问工 具栏、菜单栏、绘图窗口、命令提示窗口和状态栏等部分组成。
标题栏
菜单栏
工具栏
一、输入点的绝对直角坐标、绝对极坐标 绝对直角坐标的输入格式为“x,y”。两坐标值之间用 “,”号分隔开。例如，（-50,20）、（40,60）分别表示下 图中的A、B点。 绝对极坐标的输入格式为“R<”。R表示点到原点 的距离，表示极轴方向与x轴正向间的夹角。若从x轴正 向逆时针旋转到极轴方向，则角为正，反之，角为负 。例如，（60<120）、（45<-30）分别表示图1-28中的C 、D点。
CAD2007教程完美版
中文版AutoCAD 2007实用教程
坐标的表示方法
在AutoCAD 2007中，点的坐标可以使用绝对直角坐标、绝对极坐标、相对直角坐 标和相对极坐标4种方法表示，它们的特点如下。
绝对直角坐标：是从点(0,0)或(0,0,0)出发的位移，可以使用分数、小数或科学 记数等形式表示点的X轴、Y轴、Z坐标值，坐标间用逗号隔开，例如点(8.3,5.8)和 (3.0,5.2,8.8)等。
使用对象捕捉和自动追踪功能绘制综合图形
第2页，共32页。
中文版AutoCAD 2007实用教程
本章知识点
使用坐标系 设置捕捉和栅格 使用GRID与SNAP命令
使用正交模式 打开对象捕捉功能
运行和覆盖捕捉模式 使用自动追踪 使用动态输入
第3页，共32页。
中文版AutoCAD 2007实用教程
第16页，共32页。
中文版AutoCAD 2007实用教程
使用GRID命令
执行GRID命令时，其命令行显示如下提示信息。
指定栅格间距(X)或[开(ON)/关(OFF)/捕捉(S)/主(M)/自适应(D)/跟随(F)/纵横向间距(A)] <10.0000>:
默认情况下，需要设置栅格间距值。该间距不能设置太小，否则将导致图形模糊及屏幕重画太慢， 甚至无法显示栅格 。
第9页，共32页。
中文版AutoCAD 2007实用教程
设置当前视口中的UCS
在绘制三维图形或一幅较大图形时，为了能够从多个角度观察图形的不同侧面 或不同部分，可以将当前绘图窗口切分为几个小窗口(即视口)。在这些视口中，为 了便于对象编辑，还可以为它们分别定义不同的UCS。当视口被设置为当前视口 时，可以使用该视口上一次处于当前状态时所设置的UCS进行绘图。
《AutoCAD-2007精品教程》最全课件整套ppt教学课件
单击绘图窗口下方的“模型”或“布局”选项卡，可以在 “模型”空间或“图纸”空间之间相互切换。
AutoCAD 2007是AutoCAD系列软件的最新版本，与 AutoCAD先前的版本相比，它在性能和功能方面都有较大 的增强，同时保证与低版本完全兼容。
教学目标
通过本章的学习，读者应掌握AutoCAD 2007的基本功 能，熟悉AutoCAD 2007工作界面的组成元素，熟练掌握 AutoCAD的基本操作。
1.3.3 什么是基本图形元素
使用AutoCAD绘图的大致步骤是：仔细分析要绘制的图 形，选择绘图方法 → 绘制基本图形元素 → 对基本图形元 素进行编辑加工（编辑图形）→ 为图形标注尺寸 → 为图形 增加注释信息 → 输出图纸。因此，了解AutoCAD基本图 形元素是使用AutoCAD画图的重要一环。那么，什么是基 本图形元素呢？
在AutoCAD中执行命令的方式有以下四种，用户可根据需 要进行选择：
❖ 单击工具按钮 ❖ 选择主菜单或快捷菜单 ❖ 按快捷键 ❖ 直接输入命令全名或其缩写
此外，无论使用哪种方式来执行命令，用户都应密切关注 命令提示信息，从而确定下面该执行什么操作。
1.3.5 鼠标的用法
使用AutoCAD画图时，充分掌握鼠标的用法是非常必要 的。其在AutoCAD中的用法如下：
❖ 利用窗交选择对象：所谓窗交是指先确定选择窗口右侧 角点，然后向左移动光标，确定其对角点，即自右向左 拖出选择窗口，此时所有完全包含在选择窗口中，以及 所有与选择窗口相交的对象均被选中。
cad2007详细操作教程
AutoCAD2007操作指南尉朝闻（AutoCAD2007入门知识）一、上机目标本次上机为入门知识训练，应对绘图界面全面认识，对下拉菜单、工具栏、快捷菜单、功能键等应结合所学的其他软件对应学习。
通过上机操作，应基本掌握常用绘图命令和编辑命令在帮助F1的情况下了解命令行提示的意义及交互绘图技能。
二、上机内容（一）认识AutoCAD2007绘图界面1.绘图操作方式下拉菜单：绘图界面上部“文字”标签，包含了软件大部分命令。
工具栏：下拉菜单下方的图标菜单，常用的工具栏有“标准”、“图层”、“绘图”、“修改”等，还可根据需要添加其余工具栏。
命令行（又叫人机对话框）：是传统绘图过程中最为重要的对话框，绘图是一定要仔细工具栏坐标原点 状态行选项板之图纸集管理绘图十字光标 选项板之工具选项绘图区域命令行与文本提示行了解提示内容的含义。
此操作可通过组合键“Ctrl”+“9”关闭。
动态输入：启动状态行中“DYN”按钮，可启动此对话框，动态输入将取代命令行操作。
快捷菜单：绘图区右击鼠标右键，可弹出菜单操作。
组合键：键盘中的单个按键或组合按键可实现命令的操作，如按键“F1”可打开帮助文件，按键“Ctrl”＋“N”可新建图形文件等。
选项板：是AutoCAD绘图中常用的命令最有效的输入方式。
它集合了最常用的绘图命令，是专业化绘图的必备操作。
2.绘图区域说明坐标原点：是绘制图形中的基点，其坐标为0,0。
X坐标向右为正，Y坐标向上为正。
绘图区域的缺省大小是长420、宽297（有时为12X9大小，注意是英寸），而且根据所绘图形大小的不同，绘图区域大小是可以改变的（后面介绍）。
绘图光标：其形状是变化的，其中“十字”形状是绘图的等待状态。
3.绘图状态设定状态行中功能图标是设置绘图状态的。
“捕捉”和“栅格”在绘图中不常用，建议关闭；“正交”打开后控制光标只能左右、上下移动（后面介绍）；“极轴”打开后控制绘图光标沿用户设定的角度方向移动（后面介绍）；“对象捕捉”打开后可让计算机自动为用户找出对象上的特征点，如线段的中点，圆的圆心等（后面介绍）；“对象追踪”打开后让计算机为用户找出沿极轴设定路径上与其他对象的交点（后面介绍）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
16.2解决方案
(3)动态块创建要点 按照前面介绍的方法创建普通块。 选择“工具”|“块编辑器”命令，打开“块编辑器”窗口。 设置动态参数，然后利用属性面板设置该参数的相关属性。 对于大部分动态参数来说，设置好动态参数后，还应设置 用来控制该动态参数和选定图形元素的动作。动态块中参数 类型、夹点形状、说明和动作等如表1所示。 4.插入块 选择“插入”|“块”命令，弹出“插入”对话框，如图16.4 所示。用户可以利用它在图形中插入块或其他图形，并目在 插入块的同时还可以改变所插入块或图形的比例与旋转角度。
小王应掌握创建与编辑块、编辑和管理属性块的方法，并能 够在图形中附着外部参照图形。具体要求掌握如下的知识。 口理解块的概念 口掌握创建块、保存块的方法 口掌握在图形中插入块 口掌握属性块的创建方法 口掌握在图形中附着外部参照 口了解AutoCAD设计中心的功能 口了解设计中心的使用方法 口了解工具选项板的使用方法
上一页 下一页 返回
16.2解决方案
例如，我们首先在“块编辑器”中为该块定义了一个标有 “距离”的“线性参数”，然后定义了一个与该参数相关的 “拉伸动作”。退出“块编辑器”后，单击选中块，将在块 中显示拉伸夹点。单击拉伸夹点并左右拖动即可拉伸图形，
如图16.3所示。
(2)创建动态块的方法 要使块成为动态块，必须首先为块添加参数，然后添加与 参数相关联的动作。例如希望拉伸或缩放块中局部图形，通 常应为块增加用来标识长度的线性参数，然后再增加与线性 参数关联的拉伸动作。
第16章使用块、属性块、外部参照 和AutoCAD设计中心
16.1提出任务 16.2解决方案 16.3培养目标 16.4思考与练习
16.1提出任务
小王在绘图中，对一些图形的使用率比较高，怎样才能提高 对这些图形的绘制和使用? 怎样把其他图形插入当前图形中?
返回
16.2解决方案
上一页 下一页 返回
16.2解决方案
2.创建块 选择“块创建”命令，弹出“块定义”对话框，如图16.1 所示，可以将己绘制的对象创建为块。 (1)菜单栏:“绘图”I“块”I“创建” (2)工具栏:“绘图”一“创建块” (3)命令行:BLOCK ①“名称”文本框:输入块的名称。 ②“基点”选项组:设置块插入时的基点。单击“拾取点” 按钮，到绘图区选择块的插入基点。一般选择角点、中心点 等特征点作为基点。 ③“对象”选项组:设置组成块的对象。单击“选择对象” 按钮，到绘图区选择用于创建块的对象。 ④“设置”选项组:设置块的单位、缩放比例、块的说明信息 等。
上一页 下一页 返回
16.2解决方案
(1)内部块:如果在一次绘图过程中需要反复多次用到某一个 图形时，就要考虑创建块。在图形中创建的块，有时又称做 内部块，因为它共存于本图形环境之中，只能提供给本图形 插入或调用。 (2)外部块:AutoCAD提供另外一个WBLOCK命令，即外部 块，又叫做“写块”，用户可以利用它来满足这一需求。即 把所选取的图形定义为块，然后把它作为一个独立图形写入 磁盘中。在命令提示下，输入wblock，并按Enter键。
下一页 返回
16.2解决方案
16.2.1创建与编辑块
块是一个或多个对象组成的对象集合，'}r}用于绘制复杂、 重复的图形。一旦一组对象组合成块，就可以根据作图击要 将这组对象插入到图中任意指定位置，而且还可以按不同的 比例和旋转角度插入。在autocaD中，使用块可以提高绘图速 度、节省存储空间、便于修改图形。 口图块的概念 口创建块 口动态块 口插入块 口存储块
上一页 下一页 返回
16.2解决方案
3.动态块(“动态块”窗口如图16.2所示) “在块编辑器中打开”复选框:选中该复选框，单击“确定” 按钮，系统将打开“块编辑器”窗口。在“块编辑器”窗口 (如图16.2所示)中可添加块的参数和动作，以定义动态块。若 未选中该复选框，单击“确定”按钮，将完成创建块的操作。 (1)创建和使用动态块 以前要定义各种规格的螺钊一、螺母，必须创建多个图块。 如果图块的外观有些区别，用户就需要炸开图块来编辑其中 的几何图形。在AutoCAD中，利用动态块功能，用户能够通 过自定义夹点或其他自定义特性直接编辑块图形外观而不需 要炸开它们。所谓动态块实际上就是定义了参数及其关联动 作的块。
上一页 下一页 返回
16.2解决方案
④“旋转”选项组:用于设置块插入时的旋转角度。 ⑤“分解”复选框:用于确定是否将插入的图块分解为各自 独立的对象。最后，单击“确定”按钮，完成插入图块的操 作。 操作提示 (1)将当前图形外已经命名保存的块插入当前图形后，会自 动生成对应当前图形的内部块。 (2)当击要多次插入同一个块时，可按空格键或Enter键重 复命令，或使用MINSERT命令，直接在命令提小行完成多 重插入操作(不弹出“插入”对话框)。 _5.存储块 在AutoCAD 2007中，使用WBLOCK命令可以将块以文件 的形式写入磁盘。执行WBLOCK命令将弹出“写块”对话 框，如图16.5所示。
上一页 下一页 返回
16.2解决方案
(1)菜单栏:“插入”I“块” (2)工具栏:“绘图”|“插入块” (3)命令行:INSERT 以上操作将块或另一图形文件按指定位置插入到当前图形 中。 执行INSERT命令，弹出“插入”对话框，对话框中各选 项功能介绍如下。 ①“名称”下拉列表框:用于选择己有的图块名称。单击 “浏览”按钮，可以选择存于外部的块或图形。 ②“插入点”选项组:用于设置块的插入点的位置。 ③“缩放比例”选项组:用于设置块的插入比例。
上一页 下一页 返回
16.2解决方案
1.图块的概念 图块是一组图形实体的总称。将一个或多个实体组合成一 个整体，然后命名、保存，在需要时，可以将图块插入图形， 在随后的图形编辑中，图块被视为一个实体。在AutoCAD 2007以前的版本中，系统将插入的图块作为一个独立完整的 对象来看待，可以根据需要对其进行复制、移动、旋转、缩 放、阵列和删除等操作。 AutoCAD 2007推出了动态块功能，使用户在创建块时可以 对块的局部或其属性定义动作(如旋转、拉伸等)。当动态块 插入到当前图形后，可以方便地对块的局部或其属性执行己 定义的动作(如旋转、拉伸等)。
