标准化变电站建设实施规范(公共设备及安全标识)
标准化变电站建设实施规范(公共设备及安全标识)附件3：标准化变电站建设实施规范（公共设备及安全标识）公共设备及安全标识1 总体要求1.1 公共设备及安全标识应清晰醒目、规范统一、安装可靠、便于维护，适应使用环境要求。
1.2 标志牌标高可视现场情况自行确定，但对于同一变电站/同类设备（设施）的标志牌标高应统一。
1.3 标志牌规格、尺寸、安装位置可视现场情况进行调整,但对于同一变电站、同类设备（设施）的标志牌规格、尺寸及安装位置应统一。
1.4 标志牌应采用坚固耐用的材料制作，并满足安全要求。
对于照明条件差的场所，标志牌宜用荧光材料制作。
1.5 低压配电屏( 箱）、二次设备屏等有触电危险或易造成短路的作业场所悬挂的标志牌应使用绝缘材料制作。
1.6 除特殊要求外，安全标志牌、设备标志牌宜采用工业级反光材料制作。
1.7 涂刷类标志材料应选用耐用、不褪色的涂料或油漆。
各类标线应采用道路线漆涂刷。
1.8 所有矩形标志牌应保证边缘光滑，无毛刺，无尖角。
1.9 标志牌应设在与安全有关场所的醒目位置，便于进入变电站的人们看到，并有足够的时间来注意它所表达的内容。
环境信息标志宜设在有关场所的入口处和醒目处；局部环境信息应设在所涉及的相应危险地点或设备（部件）的醒目处。
1.10 标志牌不宜设在可移动的物体上，以免标志牌随母体物体相应移动，影响认读。
标志牌前不得放置妨碍认读的障碍物。
1.11 标志牌的固定方式分附着式、悬挂式和柱式。
附着式和悬挂式的固定应稳固不倾斜，柱式的标志牌和支架应联接牢固。
临时标志牌应采取防止脱落、移位措施。
1.12 标志牌应定期检查，如发现破损、变形、褪色等不符合要求时，应及时修整或更换。
修整或更换时，应有临时的标志替换，以避免发生意外伤害。
2 安全标识2.1 一般规定2.1.1 变电站设置的安全标志包括禁止标志、警告标志、指令标志、提示标志四种基本类型。
2.1.2 多个标志在一起设置时，应按照警告、禁止、指令、提示类型的顺序，先左后右、先上后下地排列，且应避免出现相互矛盾、重复的现象。
也可以根据实际，使用多重标志。
2.1.3 各设备间入口、门上，应根据内部设备、电压等级等具体情况，在醒目位置按配置规范设置相应的安全标志牌，具体要求参照“附录”。
2.2 禁止标志及设置规范2.2.1 禁止标志牌的基本型式是一长方形衬底牌，上方是禁止标志（带斜杠的圆边框），下方是文字辅助标志（矩形边框）。
图形上、中、下间隙，左、右间隙相等。
2.2.2 禁止标志牌长方形衬底色为白色，带斜杠的圆边框为红色（M100，Y100），标志符号为黑色（K100），辅助标志为红底白字、黑体字，字号根据标志牌尺寸、字数调整。
禁止标志牌的制图标准图 2.1，参数如表 2.1，可根据现场情况采用甲、乙、丙、丁或戊规格。
图 2.1 禁止标志牌的制图标准表2.1 禁止标志牌的制图参数（α =45 ° ）单位：mm参数A B A1 D(B1) D1 C 种类甲500 400 115 305 244 24乙400 320 92 224 195 19丙300 240 69 183 146 14丁200 160 46 122 98 10戊80 65 18 50 40 4 2.2.3 常用禁止标志及设置规范序标识设置范围和地点图形标识示例号名称1 禁止烟火主控制室、继电器室、蓄电池室、通信室自动装置室、变压器室、配电装置室、电缆室（夹层、竖井）、危险品存放点等处。
2 禁止攀登不允许攀爬的危险地点，如有坍塌危险的建筑物、构筑物等处。
3 未经许可不得入内放在进站须知标示牌。
4 禁止使用无线通信继电器室、自动装置室、通信室、主控制室以及就地配置保护的开关室、GIS室门上。
5 禁止攀登高压危险高压配电装置构架的爬梯上，变压器、电抗器等设备的爬梯上。
2.3 警告标志及设置规范2.3.1 警告标志牌的基本型式是一长方形衬底牌，上方是警告标志（正三角形边框），下方是文字辅助标志（矩形边框）。
图形上、中、下间隙，左、右间隙相等。
2.3.2 警告标志牌长方形衬底色为白色，正三角形边框底色为黄色（Y100），边框及标志符号为黑色（K100），辅助标志为白底黑字、黑体字，字号根据标志牌尺寸、字数调整。
警告标志牌的制图标准如图2.2，参数如表2.2，可根据现场情况采用甲、乙、丙或丁规格。
图 2.2警告标志牌的制图标准表2.2 警告标志牌的制图参数单位：mm参数种类A B B1 A2 A1 g 甲500 400 305 115 213 10 乙400 320 244 92 170 8 丙300 240 183 69 128 6 丁200 160 122 46 85 4 注：边框外角圆弧半径r=0.080A12.3.3 常用警告标志及设置规范序号标识名称设置范围和地点图形标识示例1 注意通风SF6 装置室、蓄电池室、电缆室（夹层、竖井）门上。
2 当心触电放在进站须知标志牌上。
3 止步高压危险带电设备固定遮栏上，室外带电设备构架上，高压试验地点安全围栏上，因高压危险禁止通行的过道上，工作地点临近室外带电设备的安全围栏上，工作地点临近带电设备的横梁上等处。
2.4 指令标志及设置规范2.4.1 指令标志牌的基本型式是一长方形衬底牌，上方是指令标志（圆形边框），下方是文字辅助标志（矩形边框）。
图形上、中、下间隙，左、右间隙相等。
2.4.2 指令标志牌长方形衬底色为白色，圆形边框底色为蓝色（C100），标志符号为白色，辅助标志为蓝底白字、黑体字，字号根据标志牌尺寸、字数调整。
指令标志牌的制图标准如图 2.3 ，参数如表2.3 ，可根据现场情况采用甲、乙、丙或丁规格。
图2.3指令标志牌的制图标准表2.3指令标志牌的制图参数单位：mm参数种类A B A1 D(B1)甲500 400 115 305乙400 320 92 224丙300 240 69 183丁200 160 46 122 2.4.3 常用指令标志及设置规范序号标识名称设置范围和地点图形标识示例1 必须戴安全帽放在进站须知标志牌上。
2 随手关门配电装置室、电容器室、接地变室、GIS室、变压器室、电缆室、蓄电池室、主控制室、保护室、通信室、阳台门上。
3 道路交通标识3.1 变电站设置限制高度、速度等禁令标志，基本型式一般为圆形，白底，红圈，黑图案。
3.2 限制高度标识3.2.1 限制高度标志表示禁止装载高度超过标志所示数值的车辆通行。
3.2.2 变电站入口处、不同电压等级设备区入口处等最大容许高度受限制的地方应设置限制高度标志牌（装置）。
3.2.3 限制高度标志牌的基本形状为圆形，白底，红圈，黑图案。
图3.1表示装载高度超过3.5m 的车辆禁止进入。
图 3.1 限制高度标志牌图例3.3 限制速度标识3.3.1 限制速度标志表示该标志至前方解除限制速度标志的路段内，机动车行驶速度（单位为km/h ）不准超过标志所示数值。
3.3.2 放在进站须知标示标志牌上。
3.3.3 限制速度标志牌的基本形状为圆形，白底，红圈，黑图案。
图3.2表示限制速度为5km/h。
图 3.2限制速度标志牌图例3.3.4 变电站限制高度、速度等禁令标志的基本型式一般为圆形，白底，红圈，黑图案。
圆形标志牌的制图标准如图 3.1，制图参数如表3.3。
图 3.3 交通禁令标志牌的制图标准表 3.1 交通禁令标志牌的制图参数单位：mm参数D D1种类甲600 480乙500 4004 消防安全标识4.1 应在变电站的主控制室、继电器室、通信室、自动装置室、变压器室、配电装置室、电缆隧道等重点防火部位入口处以及储存易燃易爆物品仓库门口处合理配置灭火器等消防器材，在火灾易发生部位设置火灾探测和自动报警装置。
4.2 消防安全标志表明下列内容的位置和性质：4.2.1 火灾报警和手动控制装置；4.2.2 火灾时疏散途径；4.2.3 灭火设备；4.2.4 具有火灾、爆炸危险的地方或物质。
4.3 消防安全标志按照主题内容与适用范围，分为火灾报警及灭火设备标志、火灾疏散途径标志和方向辅助标志。
7 灭火设备或报警装置的方向指示灭火设备或报警装置的方向。
8 消防沙池（箱）装设在消防沙池（箱）附近醒目位置，并应编号。
9 防火墙在变电站的电缆沟(槽）进入主控制室、继电器室处和分接处、电缆沟每间隔约60m处应设防火墙，将盖4.5 标志制作规范4.5.1方向辅助标志牌基本型式是一正方形衬底牌和导向箭头图形，标志牌尺寸（边长）一般为250mm或根据现场实际选择，箭头方向可根据现场实际情况选择。
衬底为绿色时指示到紧急出口的方向，衬底为红色时指示灭火设备或报警装置的方向。
4.5.2 组合标志牌基本型式是长方形衬底牌，由图形标志、方向辅助标志和文字辅助标志的组合。
其中，方向辅助标志与有关标志联用，指示被联用标志所表示意义的方向。
衬底为绿色时指示到紧急出口的方向，衬底为红色时指示灭火设备或报警装置的方向。
图例如图4.1，制图参数如表 4.1。
图4.1 消防组合标志牌的制图标准表4.1 消防组合标志牌的制图参数种类B A B1 A1参数甲500 400 400 200乙350 300 140 1405 安全警示线5.1 一般规定5.1.1 安全警示线用于界定和分割危险区域，向人们传递某种注意安全警示线包括禁止阻塞线、减速提示线、安全警戒线、防止踏空线通道边缘警戒线等。
5.1.2 安全警示线一般采用黄色或与对比色（黑色）同时使用。
5.2 禁止阻塞线5.2.1 禁止阻塞线的作用是禁止在相应的设备前（上）停放物体，以免意外发生。
5.2.2 禁止阻塞线采用45 °黄色与黑色相间的等宽条纹，宽度宜为50 ～150mm ，长度不小于禁止阻塞物 1.1 倍，宽度不小于禁止阻塞物1.5 倍。
5.3 减速提示线5.3.1 减速提示线的作用是提醒在变电站内的驾驶人员减速行驶，以保证变电站设备和人员的安全。
5.3.2 减速提示线一般采用45 °黄色与黑色相间的等宽条纹，宽度宜为100 ～200mm。
可采取减速带代替减速提示线。
5.4 安全警戒线5.4.1 安全警戒线的作用是为了提醒在变电站内的人员，避免误碰、误触运行中的控制屏（台）、保护屏、配电屏和高压开关柜等。
5.4.2 安全警戒线采用黄色，宽度宜为50 ～150mm 。
5.5 防止碰头线5.5.1 防止碰头线的作用是提醒人们注意在人行通道上方的障碍物，防止意外发生。
5.5.2 防止碰头线采用45 °黄色与黑色相间的等宽条纹，宽度宜为50 ～150mm 。
5.6 防止绊跤线5.6.1 防止绊跤线的作用是提醒工作人员注意地面上的障碍物，防止意外发生。
5.6.2 防止绊跤线采用45 °黄色与黑色相间的等宽条纹，宽度宜为50～150mm 。

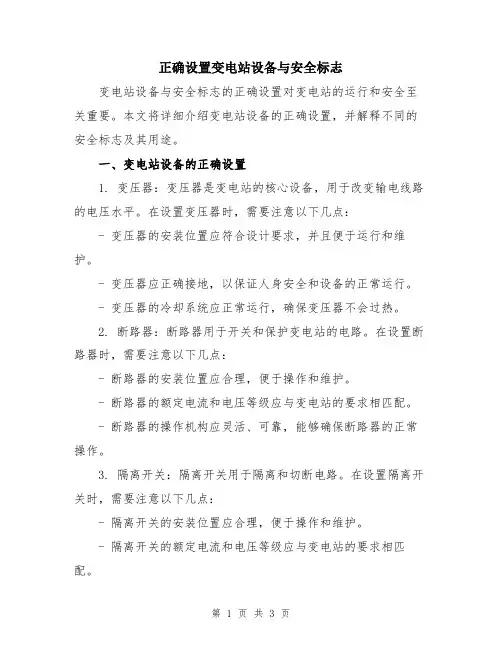

正确设置变电站设备与安全标志
正确设置变电站设备与安全标志变电站设备与安全标志的正确设置对变电站的运行和安全至关重要。
本文将详细介绍变电站设备的正确设置，并解释不同的安全标志及其用途。
一、变电站设备的正确设置1. 变压器：变压器是变电站的核心设备，用于改变输电线路的电压水平。
在设置变压器时，需要注意以下几点：- 变压器的安装位置应符合设计要求，并且便于运行和维护。
- 变压器应正确接地，以保证人身安全和设备的正常运行。
- 变压器的冷却系统应正常运行，确保变压器不会过热。
2. 断路器：断路器用于开关和保护变电站的电路。
在设置断路器时，需要注意以下几点：- 断路器的安装位置应合理，便于操作和维护。
- 断路器的额定电流和电压等级应与变电站的要求相匹配。
- 断路器的操作机构应灵活、可靠，能够确保断路器的正常操作。
3. 隔离开关：隔离开关用于隔离和切断电路。
在设置隔离开关时，需要注意以下几点：- 隔离开关的安装位置应合理，便于操作和维护。
- 隔离开关的额定电流和电压等级应与变电站的要求相匹配。
- 隔离开关的操作机构应灵活、可靠，能够确保隔离开关的正常操作。
4. 电容器：电容器用于改善电力系统的功率因数。
在设置电容器时，需要注意以下几点：- 电容器的安装位置应合理，便于操作和维护。
- 电容器应正确接地，以保证人身安全和设备的正常运行。
- 电容器的容量和电压等级应符合设计要求。
二、安全标志及其用途1. 禁止标志：禁止标志用于禁止某些危险行为或限制进入某些区域。
常见的禁止标志有红色圆圈内有斜线的图案，下面是一个相关的文字说明。
如“禁止通行”、“禁止吸烟”等。
禁止标志的作用是警示人员注意安全，并确保不会有无关人员进入危险区域。
2. 警告标志：警告标志用于提醒人们注意某些潜在的危险或风险。
常见的警告标志颜色为黄色，图案里面一般有黑色的三角形或菱形图案，并有相关的文字说明。
如“高压危险”、“易燃物品”等。
警告标志的作用是提醒人们注意并采取相应的防护措施。

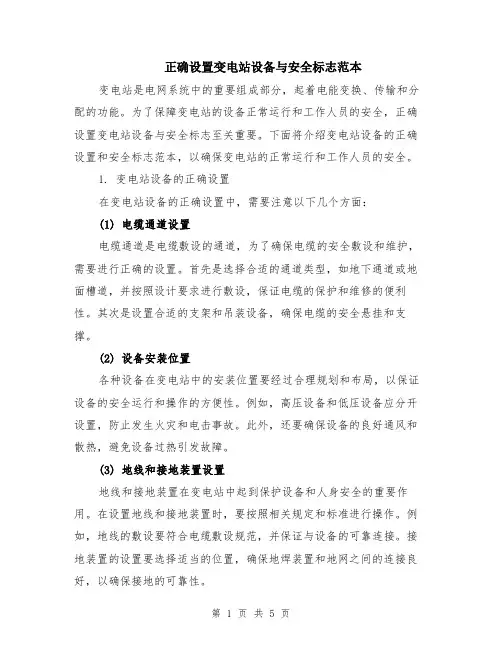

正确设置变电站设备与安全标志范本（2篇）
