低气压试验箱的测试条件
低气压试验箱校准规范编制说明

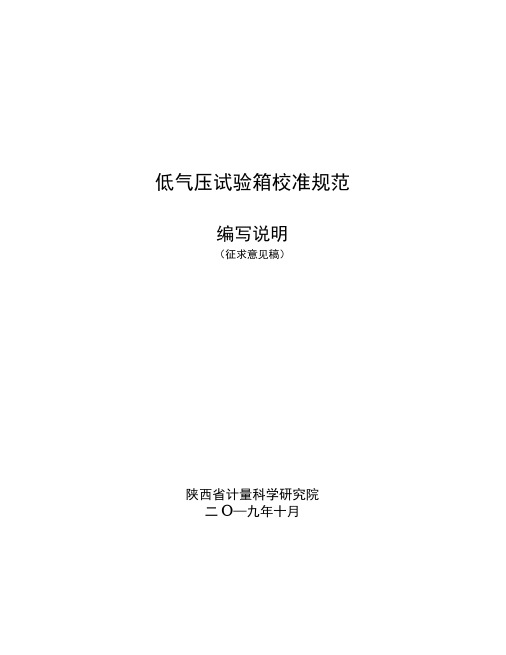

低气压试验箱校准规范编写说明（征求意见稿）陕西省计量科学研究院二O—九年十月低气压试验箱校准规范编制说明一、任务来源经全国压力计量技术委员会向国家质量监督检验检疫总局申报，根据国家质量监督检验检疫总局下达的质检量函【2017】25号文“质检总局计量司关于国家计量技术规范制定、修订及宣贯计划有关事项的通知”要求，由陕西省计量科学研究院、中航工业北京长城计量测试技术研究所等为主要起草单位制订《低气压试验箱》校准规范。
二、制订规范的必要性低气压试验箱主要用于航空、航天、信息、电子等领域，确定仪器仪表、电工产品、材料、零部件、设备在低气压、高温、低温单项或同时作用下的环境适应性与可靠性试验。
采用整体式组合结构形式，试验箱由位于前部的保温箱体（承压结构）、温度调节装置、压力调节装置和电气控制系统组成。
低气压（高度）试验箱早在上世纪70年代中期，就已成为航空航天、信息电子等领域低气压试验的重要设备，“低气压试验箱是模拟飞行器在不同飞行高度下不同大气压力值的仪器，通过气压值与高度值的数学函数关系进行计算，有一般0m高度相当于绝压101.3kPa，10000m高度相当于绝压26.4kPa，20000m高度相当于绝压5.5kPa，35000m高度相当于绝压0.5kPa。
一般低气压试验箱的大气压力范围为绝压（0.5〜110）kPa，即高度（0〜35000）低气压试验可以确定仪器仪表、电工产品、材料、零部件、设备在低气压作用下的环境适应性与可靠性，同时也可对试件通电进行电气性能参数的测量，试验的结果关系到航天、航空器的飞行试验安全、以及电子设备的环境适应能力。
当今随着航空航天以及信息电子行业的飞速发展，低气压试验箱的使用相当普遍，基本上只要涉及航空航天技术的设备都要进行低气压（高度）试验，加之GB/T11159-2010《低气压试验箱技术条件》，GB/T10590-2006《高低温/低气压试验箱技术条件》两项标准以及《JJF1101-2003环境实验设备温度湿度校准规范》已经颁布实施很多年，但目前对于低气压（高度）试验箱的校准还没有相关的规范，使得低气压箱的校准处于非受控状态。
低气压测试国标
低气压测试国标
摘要：
一、低气压测试国标简介
1.低气压测试国标的概念
2.低气压测试国标的作用
二、低气压测试国标的主要内容
1.测试对象
2.测试条件
3.测试方法
4.测试结果处理
三、低气压测试国标的应用领域
1.航空航天领域
2.国防科技领域
3.汽车制造领域
4.其他领域
四、低气压测试国标的重要性
1.保障产品质量和安全性
2.促进相关行业的发展
3.提升国家技术水平和实力
正文：
低气压测试国标是我国针对产品在低气压环境下性能表现的一项重要测试
标准。
这一标准对于保障产品质量和安全性具有至关重要的作用，同时对于促进相关行业的发展以及提升国家技术水平和实力具有深远的影响。
根据低气压测试国标，测试对象主要包括各类电子设备、机械设备、航空航天设备、汽车等。
测试条件根据具体设备类型和应用场景有所不同，但主要围绕着气压、温度、湿度等环境因素进行。
测试方法包括静态测试和动态测试，以模拟设备在实际使用过程中可能遇到的各种低气压环境。
测试结果的处理则需要根据设备性能指标进行评估，判断其是否满足标准要求。
低气压测试国标在多个领域都有广泛应用。
在航空航天领域，测试国标有助于确保飞行器在高原、高空等极端环境下的可靠性和安全性；在国防科技领域，测试国标有助于提高武器装备在恶劣环境下的作战效能；在汽车制造领域，测试国标有助于检验汽车在高原地区行驶的性能表现。
此外，低气压测试国标还广泛应用于其他诸多领域。
总之，低气压测试国标对于确保产品质量和安全性、促进相关行业发展以及提升国家技术水平和实力具有重要意义。
低气压试验箱校准规范 编制说明
低气压试验箱校准规范编写说明（征求意见稿）陕西省计量科学研究院二○一九年十月低气压试验箱校准规范编制说明一、任务来源经全国压力计量技术委员会向国家质量监督检验检疫总局申报，根据国家质量监督检验检疫总局下达的质检量函【2017】25号文“质检总局计量司关于国家计量技术规范制定、修订及宣贯计划有关事项的通知”要求，由陕西省计量科学研究院、中航工业北京长城计量测试技术研究所等为主要起草单位制订《低气压试验箱》校准规范。
二、制订规范的必要性低气压试验箱主要用于航空、航天、信息、电子等领域，确定仪器仪表、电工产品、材料、零部件、设备在低气压、高温、低温单项或同时作用下的环境适应性与可靠性试验。
采用整体式组合结构形式，试验箱由位于前部的保温箱体（承压结构）、温度调节装置、压力调节装置和电气控制系统组成。
低气压（高度）试验箱早在上世纪70年代中期，就已成为航空航天、信息电子等领域“低气压试验箱是模拟飞行器在不同飞行高度下不同大气压力值的低气压试验的重要设备，仪器，通过气压值与高度值的数学函数关系进行计算，有一般0m高度相当于绝压101.3kPa，10000m高度相当于绝压26.4kPa，20000m高度相当于绝压5.5kPa，35000m高度相当于绝压0.5kPa。
一般低气压试验箱的大气压力范围为绝压（0.5～110）kPa，即高度（0～35000）m。
”低气压试验可以确定仪器仪表、电工产品、材料、零部件、设备在低气压作用下的环境适应性与可靠性，同时也可对试件通电进行电气性能参数的测量，试验的结果关系到航天、航空器的飞行试验安全、以及电子设备的环境适应能力。
当今随着航空航天以及信息电子行业的飞速发展，低气压试验箱的使用相当普遍，基本上只要涉及航空航天技术的设备都要进行低气压（高度）试验，加之GB/T11159-2010《低气压试验箱技术条件》，GB/T10590-2006《高低温/低气压试验箱技术条件》两项标准以及《JJF1101-2003环境实验设备温度湿度校准规范》已经颁布实施很多年，但目前对于低气压（高度）试验箱的校准还没有相关的规范，使得低气压箱的校准处于非受控状态。
航空航天设备高海拔低气压试验方法
航空航天设备高海拔低气压试验方法：目的：高低温高海拔低气压试验舱是用于确定设备对高温、低温和低气压环境条件的单独或综合作用的适应性。
试验方法：1.常温低气压：温度25℃,高度12200m, 持续时间1h2.地面低温贮存：温度-62℃(全球),-55℃(不进入北极区)、高度：试验室所在高度、持续时间2h3.地面低温工作：温度0、 -40℃、 -55℃、高度：试验室所在高度4.低温低气压：温度0、 -40℃、-55℃、高度：3050、4550.9150.15250、21350、24400m5.常压低温结霜：温度-10℃、-15℃、高度：试验室所在高度6.地面高温贮存或不工作状态：温度85℃、95℃、125℃、150℃,高度：试验室所在高度、持续时间16h7.地面高温连续工作：温度55℃、70℃、95℃、125℃,高度：试验室所在高度、持续时间4h8.地面高温间断工作：温度70、95℃、125℃、150℃,高度：试验室所在高度，持续时间20、 30 min9.地面高温短时工作：温度150℃,260℃、高度：试验室所在高度、持续时间10nin10.空中高温连续工作1:温度30℃、36℃、48℃、49℃、52℃、60℃、90℃,高度3050、4550、6100、12200、15250m、持续时间4h11.空中高温连续工作2:温度-10℃、10℃、20℃、25℃、40℃、高度9150、15250 、21350、30500m、持续时间4h 12.空中高温间断工作1:温度47℃、60℃、64℃、65℃、68℃、90℃、115℃、高度3050、4550.6100、12200、15250m、持续时间20 、30min13.空中高温间断工作2:温度：20℃、35℃、50℃、57℃、高度9150、15250、21350、30500m、持续时间30mnin 14.空中高温短时工作：温度45℃、155℃、高度30500m、持续时间10mnin。
高低温低气压试验箱技术规格书
【高低温低气压试验箱技术规格书】
设备型号HE-GDY-1000BT
1.1有效容积1000L
1.2内箱尺寸宽1000×高1000×深1000(MM)
2.1测试条件环境温度5～35℃
环境湿度≤85%RH
试品重量无
试品发热量≤500W
2.2技术指标温度范围-60℃～+150℃(全程可控，可调控制精度±0.1℃) 温度波动度≤±0.5℃（常压、空载）
温度偏差≤±2.0℃（常压、空载）
BTPC(温度气压设备)
曲线记录功能具有带电池保护的RAM，可保存设备的设定值和采样值；及采样时刻的时间；最大存储时间为60天(当采样周期为1.5分钟时)
数据采集
1、屏界面曲线输出---直接把触摸屏上曲线界面或客户要求的任意界面存成*.bmp图片存到U盘里或直接用打印机打印触摸屏上曲线界面或客户要求（需改界面软件）的任意界面；
2、USB功能---配1G U盘1个。
试验时把U盘插在控制器USB接口上，试验数据会自动记录到U盘里，存成*.csv数据文件（非曲线图），采样周期可以在屏上设置。
用EXCEL等软件可以打开处理；
3、接打印机（选购）：---配置打印机，可按时间设置打印次数来打印试验日期、设定温度、实测温度、设定湿度、实测湿度。
4、采样时间：1次/S
附属功能故障报警及原因、处理提示功能；断电保护功能；上下限温度。
环境试验 第2部分：试验方法 试验M：低气压-最新国标
环境试验 第2部分：试验方法 试验M：低气压1 范围本文件规定了试验样品在贮存、运输和使用过程中承受低气压条件的试验方法。
低气压试验的目的是用于确定元件、设备或其他产品在低气压条件下贮存、运输或使用的适应性。
当元件、设备或其他产品在贮存、运输或使用时，处于高/低温和低气压的组合环境下时，组合环境对于施加到产品的应力或失效模式是重要的，此时应使用IEC 60068-2-39。
2 规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。
其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
IEC 60068-1 环境试验 第1部分：概述和导则（Environmental testing-Part 1: General and guidance）注：G B/T 2421-2020 环境试验 概述和指南（IEC 60068-1:2020，IDT）3 术语和定义本文件没有需要界定的术语和定义。
ISO和IEC维护的用于标准化的术语数据库地址如下：——IEC电子开放平台——ISO在线浏览平台4试验描述一般说明将试验样品放入试验箱，然后将箱内气压降低到相关规范规定的值，并保持规定持续时间的试验。
规定的持续时间内保持该试验条件。
试验设备的描述试验箱应具有能保持第5章所规定的低气压条件的能力。
在恢复气压至正常时，宜注意避免发生由于辅助设备、装置或导入不清洁的空气而使箱内空气发生污染的情况。
当对散热试验样品进行试验时，相关规范可根据IEC 60068-2-2的试验Bd或Be的要求对试验箱进行适当的规定。
5 试验程序严酷等级5.1.1 一般说明相关规范应当规定气压和试验持续时间的严酷等级，其值宜从5.1.2和5.1.3的规定中优先选择。
5.1.2 气压相关规范应规定试验气压，宜从表1中选择。
依据标准大气压的其他大气压力值，参见ISO 2533。
测试标准(ISTA_3A中文版)
ISTA3系列通用模拟性能试验程序ISTA――国际运输包装联盟 包装件性能试验领域的权威。
ISTA 3系列属于高级试验程序，用于：• 检验包装和产品抵抗运输危害的能力；•利用综合模拟的试验方法再现运输危害；• 可不遵循运输公司的包装规则要求；恰当地应用ISTA 试验程序将获得下列明显的收益：• 缩短产品上市时间；• 增强产品投放市场的信心；• 减少产品破损；• 平衡流通成本；• 使客户满意并增大市场占有率。
试验程序分为3部分：概述，试验和报告· 概述部分 提供试验前所需的基本知识；· 试验部分 为实验室测试提供明确的指导；· 报告部分 列出向ISTA提交试验报告所需要记录的数据。
ISTA 试验程序使用两套计量单位: 国际单位制 (米-千克)或英制 (英寸-英磅)。
国际单位后的括号内标注英制单位或是分别用两种单位加以标注。
本试验程序中所使用的单位和符号项目 国际制单位和符号 英制单位和符号质量 kg 或 gm lb距离 m 或mm in体积 cm3in3密度 kg/m3lb/in3温度 °C °F压强 kPa psi• 任一套单位制都可作为测量的标准单位；• 选择使用的单位制必须在试验中保持一致；• 单位换算至两位有效数字；• 两套单位制不完全相等。
注意：ISTA在3A试验程序中150pounds被换算为70kg，其他试验程序中150pounds被换算为68kg。
根据使用不同单位制的国家对包裹运输的规定，不大于150pounds与不大于70kg的包装件适用此试验程序。
重要事项:开始试验前， 必须阅读及理解此程序的全部内容。
2006 年国际安全运输协会版权所有。
3A 2 0 0 6 适用于质量不大于70kg(150 lb)的以包裹形式运输的包装件3A试验样品应该是未经试验的真实的包装和产品，若没有真实的包装或产品，替代品应尽可能和实际包装或产品一致。
温度低气压试验
温度低气压试验项目介绍高低温低气压试验主要用于航空、航天、电子、国防、科研和其它工业部门确定电工电子产品（包括元器件、材料和仪器仪表）等在高低温低气压单项或同时作用下，进行贮存运输可靠性试验，并可同时对试件通电进行电气性能参数的测试。
试验的严苛程度取决于温度、气压和曝露持续时间。
技术指标：1.工作室尺寸：GDD-500L(800×850×850)2.温度范围：-40～150℃3.温度偏差：±2℃4.温度波动度：±0.5℃5.温度均匀度：≤2℃6.气压等级:4～84kpa一通检测实验室测试参考标准IEC60068-2-41，GB2423.26等。
IEC60068-2-41标准介绍本标准参照采用国际标准IEC 68-2-41(1976)《基本环境试验规程第二部分试验试验Z/BM高温/低气压试验》及其1983年的修改件。
1主题内容与适用范围1．1主题内容本标准规定了散热和非散热试验样品高温（温度渐变和突变）和低气压综合试验的试验目的、试验设备、严酷度等级和试验程序。
1．2适用范围1．2．1本标准规定的综合试验通常只有在试验样品进行单一环境试验不能得出综合环境影响时使用。
1．2．2本标准规定规定的试验方法适用于在试验期间能够达到温度稳定的试验样品。
1．2．3本标准规定的试验方法一次只能试验一个散热试验样品，散热试验样品一般应按GB 2423.2的规定在无强迫空气循环的试验箱中进行。
1．2．4本标准仅适用于气压大于1kPa的压力试验。
1．2．5有关高度、压力和温度的关系见GB1920。
1．2．6 GB2423.2中有关非散热试验样品试验和散热试验样品试验应用对比的指南也适用于本标准。
注：非散热试验样品的定义按GB 2422中的规定，不应在低气压下测量其最热点的温度。
2引用标准GB1920《标准大气（30公里以下）》GB 2421电工电子产品基本环境试验规程总则GB2422 电工电子产品基本环境试验规程名词术语GB2423.2电工电子产品基本环境试验规程试验B:高温试验方法GB2423.21电工电子产品基本环境试验规程试验M:低气压试验方法GB2423.22电工电子产品基本环境试验规程试验N:温度变化试验方法GB2424.1电工电子产品基本环境试验规程高温低温试验导则GB2424.15电工电子产品基本环境试验规程温度/低气压综合试验导则3试验目的和一般说明3.1试验目的本试验的目的是确定元件、设备和其他产品对其使用和（或）贮存中遇到的高温和低气压综合环境的适应性。
低气压试验箱标准
低气压试验箱标准低气压试验箱标准一、引言低气压试验箱是一种用于模拟低气压环境的设备，常用于电子产品、航空航天、汽车、家电等行业的研发、生产和质量控制过程中。
本标准旨在规范低气压试验箱的性能要求、测试方法和使用注意事项，以确保箱体的质量和性能稳定可靠。
二、性能要求1. 温度范围：低气压试验箱的工作温度范围应在-40℃至+80℃之间，具体温度范围应根据用户需求进行选择。
2. 湿度范围：低气压试验箱的湿度范围应在10%至98%RH之间，湿度的变化应平稳可调。
3. 气压范围：低气压试验箱的工作气压范围应在10Pa至100KPa之间，具体气压范围应根据用户需求进行选择。
4. 温度均匀性：在箱体内各个位置进行温度测试，温度均匀性差异应小于±1℃。
5. 湿度均匀性：在箱体内各个位置进行湿度测试，湿度均匀性差异应小于±3%RH。
6. 气压均匀性：在箱体内各个位置进行气压测试，气压均匀性差异应小于±3%。
7. 稳定性：低气压试验箱应具备长时间运行的稳定性，稳定性的标准应根据用户需求和设备的使用环境进行确定。
8. 电源电压：低气压试验箱的电源电压应根据用户需求进行选择，一般应满足220V单相电。
三、测试方法1. 温度测试：在不同温度下运行低气压试验箱，通过温度计或温度传感器对温度进行监测和记录。
2. 湿度测试：在不同湿度下运行低气压试验箱，通过湿度计或湿度传感器对湿度进行监测和记录。
3. 气压测试：在不同气压下运行低气压试验箱，通过压力计或压力传感器对气压进行监测和记录。
4. 均匀性测试：将温度、湿度和气压传感器放置在箱体内不同位置进行测试，记录并比对各个位置的数值差异，进行均匀性评估。
5. 稳定性测试：持续运行低气压试验箱一段时间，记录在不同温度、湿度和气压下的稳定性数据，评估其稳定性的能力。
四、使用注意事项1. 在使用低气压试验箱前，应检查设备是否正常运行，包括电源是否接通、通风口是否畅通等。
电工电子产品低气压试验方法高低温低气压试验箱
电工电子产品低气压试验方法高低温低气压试验箱：对于低气压试验，通常有低温低气压和高温低气压两种方式，在海拔3000m(70kPa)的地带，主要出现的是低温环境，故采用低温低气压试验考察设备对低气压环境的适应能力。
确定元件和材料在低气压下耐电击穿的能力；确定密封元件耐受气压差不破坏的能力；检验低气压对元件工作特性的影响及低气压下的其他效应；有时候可用于确定机电元件的耐久性。
本方法是常温条件下电子元器件的低气压试验。
若装置元件的设备将在低温低气压及高温低气压的综合条件下贮存和使用，而且能够断定高低温利气压的综合作用是造成失效的主要原因，常温低气压试验不能使用。
低气压所依据的标准有：GB2421-1989 《电工电子产品基本环境试验规程总则》GB/T2423.25-1992《电工电子产品基本环境试验规程试验Z/AM: 低温/低气压综合试验方法》GB/T2423.26-1992 《电工电子产品基本环境试验规程试验 Z/BM: 高温/低气压综合试验方法》GB2423.27-2005 《电工电子产品基本环境试验规程试验Z/AMD: 低温/低气压/湿热连续综合试验方法》GB2423.27-2005 《电工电子产品基本环境试验规程试验Z/AMD: 低温/低气压/湿热连续综合试验方法》GB/T2424.15-1992 《电工电子产品基本环境试验规程温度/低气压综合试验导则》GB T 2423.21-1991 电工电子产品基本环境试验规程试验M 低气压试验方法GJB 150.2-1986 设备环境试验方法低气压(高度)试验试样制备：1、预处理：试验样品应在试验的标准大气条件下至少保持20min 或按有关标准的规定。
2、初始检测：按有关标准规定，对试验样品进行外观检查、电性能和机械性能检测。
试验方法：a)对试验期间不要求检测性能的试验样品，应在不包装、不通电和“准备使用”状态按其正常工作位置放入处于试验的标准大气条件的试验箱内；对于试验期间要求检测性能的试验样品，应按好电负载及其他测试仪表。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
低气压试验箱的测试条件
-东莞市环仪仪器科技有公司整理资料满足标准：GB/T11159--2010低气压试验箱技术条件标准
产品名称：低气压试验箱
一、低气压试验箱测试方法
1.1主要测试仪器
气压测试仪器采用测气压允许偏差1/3的气压表(计)。
2.1气压偏差测试方法
2.1.1气压偏差测试点位置为试验箱的气压指示点.
2.1.2测试程序为:在试验箱气压可调范围内,选取*低的试验气压标称值,使箱内的工作室空间从常压降至试验气压值,稳定30min后,立即进行测试,每隔1min测试1次,共测30次。
3.1试验结果的计算与评定
3.1.1在30min测试数据中,其*高和*低值与气压标称值之差为试验箱在该标称值下的气压偏差。
3.1.2以上计算结果均应符合规定。
4.1气压变化率测试方法
4.1.1低气压测试点为试验箱的气压指示点。
4.1.2在低气压试验箱:气压可调范围内选取*低的试验气压值，当试验箱开始降压时,记录从常压到试验气压的时间;然后使其试验箱开始升压,记录从试验气压升至常压的时间。
二、制造厂商：东莞市环仪仪器科技有限公司。
