建筑施工扣件式钢管脚手架安全管理要求(正式)
编订：__________________
单位：__________________
时间：__________________
建筑施工扣件式钢管脚手架安全管理要求(正式) Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.
Word格式 / 完整 / 可编辑
文件编号：KG-AO-3167-87 建筑施工扣件式钢管脚手架安全管
理要求(正式)
使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。
下载后就可自由编辑。
1 扣件式钢管脚手架安装与拆除人员必须是经考核合格的专业架子工。
架子工应持证上岗。
2 搭拆脚手架人员必须戴安全帽、系安全带、穿防滑鞋。
3 脚手架的构配件质量与搭设质量，应按本规范第8 章的规定进行检查验收，并应确认合格后使用。
4 钢管上严禁打孔。
5 作业层上的施工荷载应符合设计要求，不得超载。
不得将模板支架、缆风绳、泵送混凝土和砂浆的输送管等固定在架体上；严禁悬挂起重设备，严禁拆除或移动架体上安全防护设施。
6 满堂支撑架在使用过程中，应设有专人监护施工，当出现异常情况时，应立即停止施工，并应迅速
撤离作业面上人员。
应在采取确保安全的措施后，查明原因、做出判断和处理。
7 满堂支撑架顶部的实际荷载不得超过设计规定。
8 当有六级强风及以上风、浓雾、雨或雪天气时应停止脚手架搭设与拆除作业。
雨、雪后上架作业应有防滑措施，并应扫除积雪。
9 夜间不宜进行脚手架搭设与拆除作业。
10 脚手架的安全检查与维护，应按本规范第8.2 节的规定进行。
11 脚手板应铺设牢靠、严实，并应用安全网双层兜底。
施工层以下每隔10米应用安全网封闭。
12 单、双排脚手架、悬挑式脚手架沿架体外围应用密目式安全网全封闭，密目式安全网宜设置在脚手架外立杆的内侧，并应与架体绑扎牢固。
13 在脚手架使用期间，严禁拆除下列杆件：
1）主节点处的纵、横向水平杆，纵、横向扫地杆；
2）连墙件。
14 当在脚手架使用过程中开挖脚手架基础下的设备基础或管沟时，，必须对脚手架采取加固措施。
15 满堂脚手架与满堂支撑架在安装过程中，应采取防倾覆的临时固定措施。
16 临街搭设脚手架时，外侧应有防止坠物伤人的防护措施。
17 在脚手架上进行电、气焊作业时，应有防火措施和专人看守。
18 工地临时用电线路的架设及脚手架接地、避雷措施等，应按现行行业标准《施工现场临时用电安全技术规范》JGJ 46 的有关规定执行。
19 搭拆脚手架时，地面应设围栏和警戒标志，并应派专人看守，严禁非操作人员入内。
请在这里输入公司或组织的名字
Enter The Name Of The Company Or Organization Here。

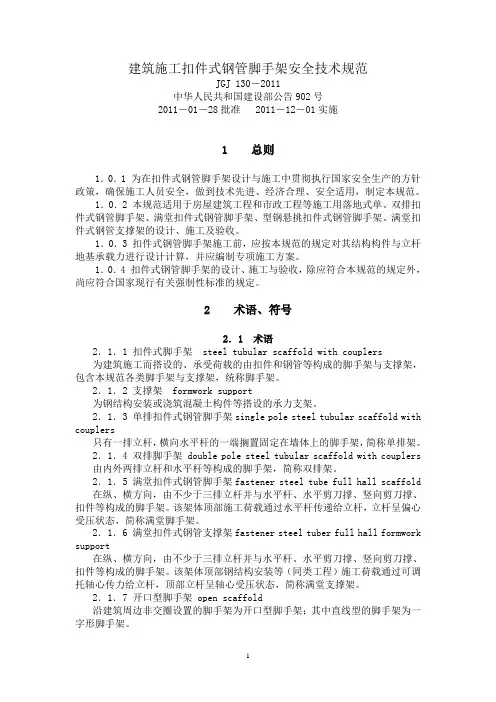

建筑施工扣件式钢管脚手架安全技术规范(JGJ_130-2011
2．1．6 满堂扣件式钢管支撑架fastener steel tuber full hall formwork support
在纵、横方向，由不少于三排立杆并与水平杆、水平剪刀撑、竖向剪刀撑、扣件等构成的脚手架。该架体顶部钢结构安装等（同类工程）施工荷载通过可调托轴心传力给立杆，顶部立杆呈轴心受压状态，简称满堂支撑架。
3．1．2 脚手架钢管宜采用φ48.3×3.6钢管。每根钢管的最大质量不应大于25.kg。
3．2 扣件
3．2．1 扣件应采用可锻铸铁或铸钢制作，其质量和性能应符合现行国家标准《钢管脚手架扣件》GB 15831的规定,采用其他材料制作的扣件，应经试验证明其质量符合该标准的规定后方可使用。
3．2．2 扣件在螺栓拧紧扭力矩达到65N·m时，不得发生破坏。
脚手架横向两端立杆外皮之间的水平距离，单排脚手架为立杆外皮至墙面的距离。
2．1．23 步距 lift height
上下水平杆轴线间的距离。
2．1．24 立杆纵（跨）距 longitudinal spacing of tube
脚手架纵向相邻立杆之间的轴线距离。
2．1．25 立杆横距 transverse spacing of upright tube
只有一排立杆，横向水平杆的一端搁置固定在墙体上的脚手架，简称单排架。
2．1．4 双排脚手架 double pole steel tubular scaffold with couplers
由内外两排立杆和水平杆等构成的脚手架，简称双排架。
2．1．5满堂扣件式钢管脚手架fastener steel tube full hall scaffold
建筑施工扣件式钢管脚手架安全技术规范(jgj_130-
建筑施工扣件式钢管脚手架安全技术规范JGJ 130－2011中华人民共和国建设部公告902号2011－01－28批准 2011－12－01实施目录1 总则........................................... 错误!未定义书签。
2 术语、符号..................................... 错误!未定义书签。
2．1 术语.......................................... 错误!未定义书签。
2．2 符号.......................................... 错误!未定义书签。
3 构配件......................................... 错误!未定义书签。
3．1 钢管.......................................... 错误!未定义书签。
3．2 扣件.......................................... 错误!未定义书签。
3．3 脚手板........................................ 错误!未定义书签。
3．4 可调托撑...................................... 错误!未定义书签。
3．5 悬挑脚手架用型钢.............................. 错误!未定义书签。
4 荷载......................................... 错误!未定义书签。
4．1 荷载分类...................................... 错误!未定义书签。
4．2 荷载标准值.................................... 错误!未定义书签。
4．3 荷载效应组合.................................. 错误!未定义书签。
建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2011)
常用密目式安全立网全封闭式双排脚手架的设计尺寸（m）
连 墙 件 设 置
立杆 横距
lb
步距 h
下列荷载时的立杆纵距la(m)
2+0.35 (kN/m2)
2+2 +2×0.35 (kN/m2)
3+0.35 (kN/m2)
3+2 +2×0.35 (kN/m2)
脚手架 允许 搭设 高度 [H]
二
1.05
1.5 1.80
5、脚手架缺横向水平杆。
2019/7/4
22
第二部分 扣件式钢管脚手架 JGJ130-2011
案例
2007 年 3 月 21 日 ， 长 乐城区里仁工业区一厂房 工地发生一起脚手架坍塌 事故，当时有两名工人正 在脚手架上作业，事故造 成一死一伤。
这个四层多高的脚手 架只有两个固定横杆
2019/7/4
2019/7/4
4
第二部分 扣件式钢管脚手架
JGJ130-2011
案例
2007年5月27日,
事故发生在大风中
狂风暴雨袭击了宾阳
县城，在财政路口，
一栋在建楼房的脚手
架发生了坍塌事故，
脚手架坍塌在临浦路
道路中间，事故导致
县城临浦路、财政路、
永祥路、永合路等大
部分面积停电，以及
部分交通中断事故。
2019/7/4
• 3、取消双管立杆。双管立杆脚手架的经济性不好，在 施工现场已经很少使用，这次修订中予以取消。
• P373 5.3.5之3；5.3.8。
2019/7/4
46
第二部分 扣件式钢管脚手架
• （二）连墙件方面
• 1、取消柔性连墙件。脚手架柔性连墙件的做法粗糙， 可靠性差，不符合安全要求，这次修订中予以取消。
扣件式钢管脚手架施工安全要求
扣件式钢管脚手架及模板支撑体系施工安全要求一、构配件质量管理（一）对施工单位自行购置的构配件,由施工单位对其质量和安全性能负责；对施工单位租赁的构配件，由施工及租赁单位共同对其质量和安全性能负责。
(二）构配件租赁单位必须依法取得工商行政管理部门颁发的营业执照，未办理合法手续的单位和个人一律不得向施工现场出租构配件；租赁单位应向施工单位提供所出租构配件的生产厂家生产许可证、产品合格证、质量检验报告等有关质量证明材料.（三）对每批次进场的构配件，施工、监理单位应严格按照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）附录D的要求,对其质量情况进行进场验收,并重点检查下列项目：1.钢管应使用Q235普通钢管，进场时应有产品质量合格证及质量检验报告.钢管外径应为48.3mm,壁厚应为3.6 mm,每米自重应为39。
7N,不得使用有严重锈蚀、弯曲、压扁及裂纹的钢管，钢管使用前必须涂刷防锈底漆及黄色面漆，严禁在钢管上打孔。
2。
扣件应采用可锻铸铁或铸钢制作，进场时应有产品质量合格证及质量检验报告，并应按规定对其力学性能进行抽样复试.直角扣件重量不得小于13。
2N/个，旋转扣件重量不得小于14.6N/个,对接扣件重量不得小于18。
4N/个，扣件在使用前表面应进行防锈处理，并应逐个挑选，有裂缝、变形、螺栓出现滑丝的严禁使用，扣件在螺栓拧紧力矩达到65N·m时，不得破坏。
3。
可调托撑受压承载力设计值不应小于40KN，进场时应有产品质量合格证及质量检验报告。
螺杆外径不应小于36mm，螺母厚度不应小于30mm，支托板厚不应小于5mm，长宽不应小于100×100mm，螺杆与支托焊接应牢固，焊缝高度不得小于6mm，支托板、螺母有裂缝的严禁使用。
（四）构配件使用过程中,施工及租赁单位应严格维护保养及报废制度,应及时对构配件进行防锈、除锈、更换破损零部件等维护保养，对有严重锈蚀、变形、出现裂纹及其它不符合标准情况的构配件必须作废处理，严禁继续使用。
建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2019)
8/11/2019
49
常用密目式安全立网全封闭式 双排脚手架的设计尺寸（m）
注：1、表中所示2+2+2×0.35(kN/m2)，包括下列荷载：
2+2(kN/m2)为二层装修作业层施工荷载标准值；2×0.35(kN/m2)为二
层作业层脚手板自重荷载标准值。
•
Nl=NlW+NO
• 强度：
σ =Nl/ AC ≤0.85 f
• 稳定：
Nl / φ A ≤0.85 f
• 式中 ：Nl—连墙件轴向力设计值(kN);NlW—风荷载产生 的连墙件轴向力设计值;NO—连墙件约束脚手架平面外 变形所产生的轴向力(kN),单排架取2,双排架取3；σ——
连墙件应力值（N/mm2）；AC——连墙件的净截面面积
斜道脚手板构造应符 合下列规定：人行斜道和 运料斜道的脚手板上应每 隔 250~300mm 设 置 一 根 防 滑木条，木条厚度宜为 20~30mm。
8/11/2019
19
第二部分 扣件式钢管脚手架 JGJ130-2019
3、脚手架缺纵扫地杆。
纵向扫地杆
纵向扫地杆
8/11/2019
纵向扫地杆应采用 直角扣件固定在距底座 上皮不大于200mm处的 立杆上。
8/11/2019
40
第二部分 扣件式钢管脚手架 JGJ130-2019
8/11/2019
41
第二部分 扣件式钢管脚手架 JGJ130-2019
13、脚手架搭设人员未系安全带。
8/11/2019
42
第二部分 扣件式钢管脚手架 JGJ130-2019
8/11/2019
建筑施工扣件式钢管脚手架安全管理要求
建筑施工扣件式钢管脚手架安全管理要求
建筑施工扣件式钢管脚手架安全管理要求
建筑施工扣件式钢管脚手架安全管理要求比较多，
1、螺栓拧紧扭力矩不小于40N.m，且不应大于65N.m；
2、各杆件端头伸出扣件盖板边缘不应小于100mm。
3、在主节点处固定横向水平杆、纵向水平杆、剪刀撑、横向斜撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于150mm；
4、对接扣件开口应朝上或朝内；
5、扣件规格必须与钢管外径（48或者51）相同；
6.钢管脚手架应用外径48~51mm，壁厚3~3.5mm，无严重蚀、弯曲、压扁或裂纹的钢管。
规范上推荐使用的是48*3.5mm.还有48.3*3.6、48.3*3.2等几种。
7.钢管脚手架的杆件连接必须使用合格的钢扣件，不得使用铅丝和其它材料绑扎；
8.外脚手架立杆间距钢管不得大于1.8m，大横杆间距不得大于1.8m，小横杆间距不大于1.5m;
9.脚手架必须按楼层与结构拉接牢固，拉接点垂直距离不得超过4m，水平距离不得超过6m.拉结所用的材料强度不得低于双股8#铅丝的强度。
高大架子不得使用柔性材料进行拉结。
在拉结点处设可靠支顶；
10.脚手架的操作面必须满铺脚手板，离墙面不得大于200mm，不得有空隙和探头板、飞跳板。
脚手板下层兜设水平网。
操作面外侧应设两道护身栏杆和一道挡脚板或设一道护身栏杆，立挂安全网，下口封严，防护高度应为1m.严禁用竹芭作脚手板；。
脚手架安全技术规范(完整版本)
建筑施工扣件式钢管脚手架平安技术标准JGJ 130－2001中华人民共和国建立部2001－02－9批准 2001－06－01实施1 总那么1．0．1 为在扣件式钢管脚手架设计与施工中贯彻执行国家的技术经济政策，做到技术先进、经济合理、平安适用、确保质量，制定本标准。
1．0．2 本标准适用于工业与民用建筑施工用落地式〔底撑式〕单、双排扣件式钢管脚手架的设计与施工，以及水平混凝土构造工程施工中模板支架的设计与施工。
单排脚手架不适用于以下情况：〔1〕墙体厚度小于或等于180mm；〔2〕建筑物高度超过24m；〔3〕空斗砖墙、加气块墙等轻质墙体；〔4〕砌筑砂浆强度等级小于或等于M1.0的砖墙。
1．0．3 扣件式钢管脚手架施工前，应按本标准的规定对脚手架构造构件与立杆地基承载力进展设计计算，但在本标准第5.1.5条规定的情况下，相应杆件可不再进展设计计算。
1．0．4 扣件式钢管脚手架施工前，应根据本标准的规定编制施工组织设计。
1．0．5 扣件式钢管脚手架的设计与施工，除应符合本标准的规定外，尚应符合国家现行有关强制性标准的规定。
2 术语、符号2．1 术语2．1．1 脚手架为建筑施工而搭设的上料、堆料与施工作业用的临时构造架。
2．1．2 单排脚手架〔单排架〕只有一排立杆，横向水平杆的一端搁置在墙体上的脚手架。
2．1．3 双排脚手架〔双排架〕由内外两排立杆和水平杆等构成的脚手架。
2．1．4 构造脚手架用于砌筑和构造工程施工作业的脚手架。
2．1．5 装修脚手架用于装修工程施工作业的脚手架。
2．1．6 敞开式脚手架仅设有作业层栏杆和挡脚板，无其它遮挡设施的脚手架。
2．1．7 局部封闭脚手架遮挡面积小于30%的脚手架。
2．1．8 半封闭脚手架遮挡面积占30%~70%的脚手架。
2．1．9 全封闭脚手架沿脚手架外侧全长和全高封闭的脚手架。
2．1．10 模板支架用于支撑模板的、采用脚手架材料搭设的架子。
2．1．11 开口型脚手架沿建筑周边非交圈设置的脚手架。
扣件式钢管脚手架施工安全要求范本
扣件式钢管脚手架施工安全要求范本第一章总则第一条扣件式钢管脚手架施工安全要求的制定目的是为了保障扣件式钢管脚手架施工过程中人员的生命安全和财产安全，确保施工工程的质量和进度。
第二条扣件式钢管脚手架施工安全要求适用于所有使用扣件式钢管脚手架进行施工作业的单位和施工人员。
第三条扣件式钢管脚手架施工安全要求的具体内容包括脚手架的搭设、使用和拆除过程中的各项安全要求，以及安全管理措施和应急处理措施。
第四条扣件式钢管脚手架施工安全要求的实施主体为项目的总承包单位，具体负责管理和组织实施。
第五条扣件式钢管脚手架施工安全要求的违反者将按照有关法律法规的规定进行相应的惩罚和追究责任。
第六条扣件式钢管脚手架施工安全要求的具体实施办法由总承包单位制定，并向施工人员进行宣传和培训。
第七条扣件式钢管脚手架施工安全要求的宣传和培训工作由总承包单位负责组织和实施。
第二章脚手架的搭设第八条扣件式钢管脚手架的搭设应按照设计规范和技术要求进行，确保结构稳定、牢固可靠。
第九条扣件式钢管脚手架的基础应采用承重能力满足要求的材料，基础面积应保持均匀，没有明显倾斜和沉降现象。
第十条扣件式钢管脚手架的竖杆、横杆和斜杆的尺寸、材质和连接应符合设计要求，连接处的螺栓应每隔一定时间进行检查，确保紧固。
第十一条扣件式钢管脚手架的框架和平台应采用符合要求的材料，平台的防滑措施应采取有效的措施，以避免人员滑倒。
第十二条扣件式钢管脚手架的搭设应设有足够的出入口，方便人员进出，出入口应设置坚固的扶手和防护门，以避免人员坠落。
第十三条扣件式钢管脚手架的搭设应设置防护网或者安全带等安全措施，以防止人员高空坠落。
第十四条扣件式钢管脚手架的搭设过程中，必须按照施工方案进行逐节搭设，确保搭设的稳固和安全。
第十五条扣件式钢管脚手架的搭设过程中，必须按照设计要求进行检查和验收，确保搭设的质量和安全。
第十六条扣件式钢管脚手架的搭设必须由具备相应资质的人员进行，禁止无资质人员进行搭设作业。
2024年建筑施工扣件式钢管脚手架安全管理要求
2024年建筑施工扣件式钢管脚手架安全管理要求
1. 设计和施工：确保扣件式钢管脚手架的设计符合国家和地方建筑施工法规的要求，并由资质合格的工程师设计。
施工过程中，必须按照设计要求进行搭建和拆除。
2. 材料和构件：使用符合国家标准的钢管和扣件，确保材料质量合格。
检查每个扣件和钢管是否有损坏或变形，严禁使用损坏的构件。
3. 搭建和拆除：搭建和拆除脚手架时，要按照规范操作，保证脚手架的稳定性。
使用合适的梯子或台阶上下脚手架，严禁从框架外爬上爬下。
4. 负荷：脚手架的负荷不得超过其设计和制造要求。
将重物放置在脚手架上时，应按照规定的方式进行固定和平衡，以防止倾覆和坍塌。
5. 检查和维护：定期检查脚手架的架设状况和构件的完好性。
如发现有损坏或其他安全隐患，应及时修复或更换。
6. 培训与监督：所有使用和搭建脚手架的工人都应进行安全培训，了解正确的操作和安全注意事项。
项目管理人员应负责监督和管理脚手架使用过程中的安全。
请注意，以上是一般性的建议，具体的安全管理要求还需要根据当地的法规和标准来制定。
建议你咨询相关的行业协会或当地的建筑管理部门，以获取更准确和具体的规定。
第 1 页共 1 页。
JGJ1302001 建筑施工扣件式钢管脚手架安全技术规范.doc
关于发布行业标准《建筑施工扣件式钢管脚手架安全技术规范》的通知建标[XX]34号根据原城乡建设环境保护部《关于发送〈一九八三年全国城乡建设科学技术发展计划〉的通知》([83]城科字第224号)的要求，由中国建筑科学研究院和原哈尔滨建筑大学共同主编的《建筑施工扣件式钢管脚手架安全技术规范》，经审查，批准为行业标准，其中3.1.3第2款，5.3.5第2款，6.2.2第1款，6.2.3第2款，6.3.2，6.3.4，6.3.5，6.4.2第4款，6.4.3，6.4.4，6.4.5第2款，6.6.2第2款，6.6.3第2款，7.1.5，7.3.1，7.3.4第1款，7.3.8第2款，7.4.2第1款，7.4.2第2款，7.4.3第1款，8.1.3第2款，9.0.1，9.0.4，9.0.7为强制性条文。
该标准编号为JGJ l30—XX，自XX年6月1日起施行。
本标准由建设部建筑安全标准技术归口单位北京中建建筑科学技术研究院负责管理，中国建筑科学研究院和哈尔滨工业大学负责具体解释，建设部标准定额研究所组织中国建筑工业出版社出版。
中华人民共和国建设部XX年2月9日中华人民共和国行业标准建筑施工扣件式钢管脚手架安全技术规范JGJ 130-XXJ 84-XX________________________________________________________________________________1 总则1.0.1 为在扣件式钢管脚手架设计与施工中贯彻执行国家的技术经济政策，做到技术先进、经济合理、安全适用、确保质量，制定本规范。
1.0.2 本规范适用于工业与民用建筑施工用落地式(底撑式)单、双排扣件式钢管脚手架的设计与施工，以及水平混凝土结构工程施工中模板支架的设计与施工。
单排脚手架不适用于下列情况：S(1)墙体厚度小于或等于180mm；(2)建筑物高度超过24m；(3)空斗砖墙、加气块墙等轻质墙体；(4)砌筑砂浆强度等级小于或等于M1．0的砖墙。
