信号采集与处理
信号处理流程顺序
信号处理流程顺序信号处理是指对信号进行采集、处理、分析和识别的过程。
信号处理流程顺序包括信号采集、信号预处理、特征提取、分类识别和结果输出等步骤。
一、信号采集信号采集是指将待处理的信号从外部环境中获取到计算机系统中。
信号采集的方式有很多种，如模拟信号采集、数字信号采集、传感器采集等。
在信号采集过程中，需要注意信号的采样率、采样精度和采样时间等参数的设置，以保证采集到的信号质量和准确性。
二、信号预处理信号预处理是指对采集到的信号进行滤波、降噪、去除干扰等处理，以提高信号的质量和准确性。
信号预处理的方法有很多种，如数字滤波、小波变换、自适应滤波等。
在信号预处理过程中，需要根据信号的特点和处理目的选择合适的方法和参数。
三、特征提取特征提取是指从预处理后的信号中提取出具有代表性的特征，以便进行分类和识别。
特征提取的方法有很多种，如时域特征、频域特征、小波特征等。
在特征提取过程中，需要根据信号的特点和处理目的选择合适的方法和参数。
四、分类识别分类识别是指将提取出的特征进行分类和识别，以实现对信号的自动识别和分类。
分类识别的方法有很多种，如支持向量机、神经网络、决策树等。
在分类识别过程中，需要根据信号的特点和处理目的选择合适的方法和参数。
五、结果输出结果输出是指将分类识别的结果输出到计算机系统中，以便进行后续的处理和分析。
结果输出的方式有很多种，如图像显示、声音播放、数据存储等。
在结果输出过程中，需要根据处理目的和用户需求选择合适的方式和格式。
信号处理流程顺序包括信号采集、信号预处理、特征提取、分类识别和结果输出等步骤。
在每个步骤中，需要根据信号的特点和处理目的选择合适的方法和参数，以保证信号处理的质量和准确性。
电路信号处理与分析方法总结
电路信号处理与分析方法总结在电子设备和通信系统中，电路信号处理与分析是非常重要的技术，它涉及信号采集、处理、传输和分析等多个方面。
本文将对电路信号处理与分析的方法进行总结，帮助读者更好地理解和应用这些方法。
一、信号采集与处理方法1. 模拟信号采集与处理模拟信号指的是连续变化的信号，通常通过传感器等转换成电压或电流信号进行采集。
采集后的模拟信号需要进行处理，常见的处理方法包括滤波、放大、采样和保持等。
滤波可以去除杂散干扰，放大可以增加信号的强度，采样和保持可以将连续信号转换为离散信号。
2. 数字信号采集与处理数字信号是离散的信号，常见的数字信号采集设备是模数转换器（ADC）。
数字信号的处理方法包括数字滤波、数字放大、数字化、数据压缩和误差校正等。
数字滤波可以通过计算机算法实现，数字化可以将模拟信号转换为二进制数字，数据压缩可以减少存储和传输的需求，误差校正可以提高数字信号的精度和准确性。
二、信号传输与调制方法1. 信号传输方法信号传输是将采集或处理后的信号传送到其他设备或系统的过程。
常见的信号传输方法包括有线传输和无线传输两种。
有线传输主要通过电缆、光纤等介质进行信号传输，无线传输则利用无线电波或红外线等无线介质进行信号传输。
2. 信号调制方法信号调制是将原始信号按照一定规则转换为适合传输的信号的过程。
常见的信号调制方法有调幅（AM）、调频（FM）和调相（PM）等。
调幅是通过改变信号的振幅来实现信号调制，调频是通过改变信号的频率来实现信号调制，调相是通过改变信号的相位来实现信号调制。
三、信号分析与识别方法1. 时域与频域分析时域分析是将信号在时间轴上进行分析，常见的时域分析方法有时间序列分析和自相关函数分析等。
频域分析是将信号在频率域上进行分析，常见的频域分析方法有傅里叶变换和功率谱分析等。
时域和频域分析可以对信号的幅值、频率和相位等特性进行全面的分析和描述。
2. 数据挖掘与模式识别数据挖掘是通过对大量数据进行分析和挖掘来发现隐藏在数据中的有价值的信息。
物联网中的传感器信号采集和处理
物联网中的传感器信号采集和处理一、传感器信号采集传感器是物联网中的重要组成部分，能够将物理世界中的参数转化为数字信号，成为物联网中的“感官”。
在物联网数据获取中，传感器信号采集是第一步，它将模拟信号转换为数字信号并将其传输到DSP或FPGA等数字信号处理器中。
传感器信号采集分为三个主要步骤：信号调理、采样和定时。
1.信号调理传感器的输出信号具有不同的噪声和失真。
因此，信号调理必须在信号采集之前进行。
这个过程包括放大、滤波和线性化。
1）放大传感器的输出信号是微弱的，需要首先放大才能被数字信号处理器采集。
放大可以通过运算放大器（Op-Amp）来实现。
2）滤波滤波就是把不需要的频率分量从信号中滤除，只留下需要的信号，以便更好地采集和分析。
滤波分为低通滤波器、高通滤波器、带通/带阻滤波器，可以根据具体的需求选择不同类型的滤波器。
3）线性化不同的传感器输出信号与其测量物理量的关系是不同的，需要进行线性化将它们转化为线性关系。
线性化是通过校准传感器来进行的。
综上所述，信号调理是传感器信号采集的重要步骤，它能够提高信号的精度和可靠性。
2.采样传感器的模拟信号需要进行采样，并将其转换成数字信号才能进行数字信号处理。
采样的频率越高，数字信号的质量就越好。
因此，需要根据传感器信号的频率进行选择。
传感器的采样过程涉及到“采样率”、“量化精度”和“采样时间误差”等问题。
量化精度是指将模拟信号转换为数字信号的精度，一般为10位或12位。
采样时间误差是指采样时钟与实际采样时间之间的误差，这种误差需要尽可能小。
3.定时传感器信号采集的定时是指将采样过程与实际物理变量的变化同步。
传感器的采样时间间隔需要根据物理变量的实际变化速率进行调整。
二、传感器信号处理传感器信号处理是物联网系统中的核心任务之一，它将采集到的数值信号进行处理，提取和分析数据，进行控制和决策。
传感器信号处理的过程可以分为预处理、特征提取和数据处理。
1.预处理预处理是指在传感器数据进行处理之前，先对传感器数据进行一些初步处理以减少运算复杂度。

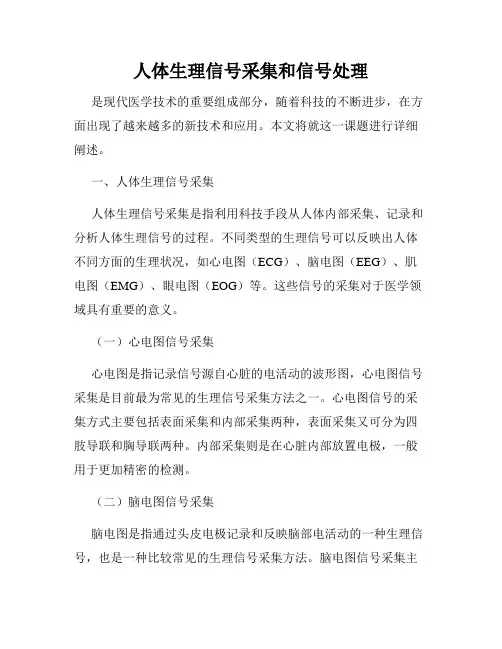

人体生理信号采集和信号处理
人体生理信号采集和信号处理是现代医学技术的重要组成部分，随着科技的不断进步，在方面出现了越来越多的新技术和应用。
本文将就这一课题进行详细阐述。
一、人体生理信号采集人体生理信号采集是指利用科技手段从人体内部采集、记录和分析人体生理信号的过程。
不同类型的生理信号可以反映出人体不同方面的生理状况，如心电图（ECG）、脑电图（EEG）、肌电图（EMG）、眼电图（EOG）等。
这些信号的采集对于医学领域具有重要的意义。
（一）心电图信号采集心电图是指记录信号源自心脏的电活动的波形图，心电图信号采集是目前最为常见的生理信号采集方法之一。
心电图信号的采集方式主要包括表面采集和内部采集两种，表面采集又可分为四肢导联和胸导联两种。
内部采集则是在心脏内部放置电极，一般用于更加精密的检测。
（二）脑电图信号采集脑电图是指通过头皮电极记录和反映脑部电活动的一种生理信号，也是一种比较常见的生理信号采集方法。
脑电图信号采集主要分为三种方式：带式脑电图、贴片式脑电图、群体脑电图，具体方式根据测量精度和采集时机的不同而有所区别。
（三）肌电图信号采集肌电图是指通过电极记录人体肌肉电活动的一种生理信号，肌电图信号采集可以反映出人体运动状态、肌肉疲劳与恢复情况。
肌电图信号采集有不同的采集方式，比较常见的有表面肌电图和肌肉内电极方式。
二、信号处理的相关技术人体生理信号采集完成后，信号处理是必不可少的步骤，它可以在原有信号的基础上进行分析和处理，提取出信号中有用的信息和特征。
目前，人体生理信号处理所采用的技术主要有以下几种：（一）傅里叶变换傅里叶变换是一种重要的信号处理方法，它可以将一个信号分解成不同的频率，包括正弦、余弦、幅度和相位，从而让人们可以更有效地分析和处理信号。
（二）小波变换小波变换是一种新兴的数字信号处理技术。
它可以将信号分解成各个尺度的“子波”，并且通过去除小尺度高频信号，保留大尺度低频信号，用于信号降噪和特征提取。
（三）独立成分分析独立成分分析是一种基于统计的信号处理技术，它可以分解信号并将其转换为多个独立的成分。

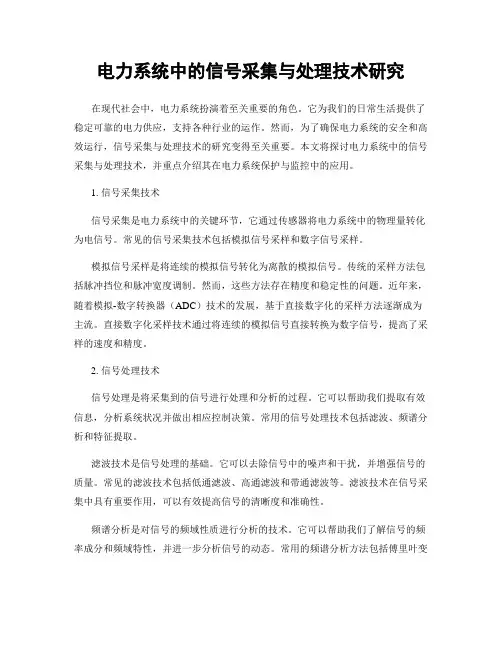

电力系统中的信号采集与处理技术研究
电力系统中的信号采集与处理技术研究在现代社会中，电力系统扮演着至关重要的角色。
它为我们的日常生活提供了稳定可靠的电力供应，支持各种行业的运作。
然而，为了确保电力系统的安全和高效运行，信号采集与处理技术的研究变得至关重要。
本文将探讨电力系统中的信号采集与处理技术，并重点介绍其在电力系统保护与监控中的应用。
1. 信号采集技术信号采集是电力系统中的关键环节，它通过传感器将电力系统中的物理量转化为电信号。
常见的信号采集技术包括模拟信号采样和数字信号采样。
模拟信号采样是将连续的模拟信号转化为离散的模拟信号。
传统的采样方法包括脉冲挡位和脉冲宽度调制。
然而，这些方法存在精度和稳定性的问题。
近年来，随着模拟-数字转换器（ADC）技术的发展，基于直接数字化的采样方法逐渐成为主流。
直接数字化采样技术通过将连续的模拟信号直接转换为数字信号，提高了采样的速度和精度。
2. 信号处理技术信号处理是将采集到的信号进行处理和分析的过程。
它可以帮助我们提取有效信息，分析系统状况并做出相应控制决策。
常用的信号处理技术包括滤波、频谱分析和特征提取。
滤波技术是信号处理的基础。
它可以去除信号中的噪声和干扰，并增强信号的质量。
常见的滤波技术包括低通滤波、高通滤波和带通滤波等。
滤波技术在信号采集中具有重要作用，可以有效提高信号的清晰度和准确性。
频谱分析是对信号的频域性质进行分析的技术。
它可以帮助我们了解信号的频率成分和频域特性，并进一步分析信号的动态。
常用的频谱分析方法包括傅里叶变换和小波变换等。
这些方法可以将信号从时域转换到频域，并提取出其中的频率信息。
特征提取是从信号中提取出具有代表性的特征，用于系统状态判断和故障检测的过程。
常见的特征包括振荡频率、幅度和相位等。
特征提取可以通过各种数学和统计方法实现，如小波包分析和相关分析等。
通过特征提取，我们可以更准确地判断电力系统的运行状态，并做出相应的调控决策。
3. 应用案例分析信号采集与处理技术在电力系统保护与监控中具有广泛的应用。
音频信号的采集与处理技术综述
音频信号的采集与处理技术综述音频信号的采集与处理技术在现代通信、音乐、语音识别和声音处理等领域有着广泛的应用。
本文将对音频信号的采集与处理技术进行综述，为读者介绍相关的原理、方法和应用。
一、音频信号的采集技术音频信号的采集是指将声音转化为数字形式，以便后续的处理和存储。
主要的音频信号采集技术包括模拟声音录制、数字声音录制和实时音频采集。
模拟声音录制是早期常用的技术，通过麦克风将声音转化为电信号，再经过放大、滤波等处理，最终得到模拟音频信号。
然而，由于模拟信号具有易受干扰、难以传输和存储等缺点，逐渐被数字声音录制技术所取代。
数字声音录制技术利用模数转换器（ADC）将模拟音频信号转化为数字形式，再进行压缩和编码，最终得到数字音频文件。
这种技术具有抗干扰性强、易于传输和存储的优点，广泛应用于音乐录制、广播电视和多媒体等领域。
实时音频采集技术是指能够实时地获取声音信号，并进行处理和分析。
这种技术常用于声音识别、语音合成和实时通信等场景，要求采样率高、延迟低，并能够处理多通道信号。
二、音频信号的处理技术音频信号的处理技术包括音频编码、音频增强和音频分析等方面。
这些技术能够对音频信号进行压缩、去噪、降噪和特征提取等操作，提高音频的质量和准确性。
音频编码技术是指将音频信号转化为数字数据的过程，常用的编码方法有PCM编码、MP3编码和AAC编码等。
PCM编码是一种无损编码方法，能够保持原始音频信号的完整性；而MP3和AAC编码则是有损压缩方法，能够在降低数据量的同时保持较高的音质。
音频增强技术用于提高音频信号的清晰度和可听性。
常见的音频增强方法包括降噪、回声消除和均衡器等。
降噪技术通过滤波和频域分析等方法，减少环境噪声对音频信号的影响；回声消除技术通过模型估计和滤波等方法，抑制声音的反射和回声；均衡器技术则用于调整音频信号的频率和音量，使其在不同场景下具有更好的效果。
音频分析技术用于提取音频信号的特征和信息。
常用的音频分析方法包括频谱分析、时域分析和时频分析等。
单片机中的模拟信号采集与处理技术
单片机中的模拟信号采集与处理技术随着科技的不断发展，人们对电子产品的需求也越来越高。
而在电子产品中，模拟信号采集与处理是一个非常重要的环节。
单片机作为一种常见的嵌入式系统，广泛应用于各种电子设备中。
本文将重点探讨单片机中的模拟信号采集与处理技术。
一、模拟信号的概念和特点模拟信号是指其数值随时间连续变化的信号。
与之相对的是数字信号，后者是由一系列离散的数值组成的信号。
模拟信号具有连续性和无限性的特点，其数值可以在任意范围内变化。
二、单片机的模拟信号采集在单片机中，模拟信号采集是通过模拟转换器（ADC）来实现的。
ADC是将连续的模拟信号转换为离散的数字信号的设备。
常见的ADC类型有逐次逼近型ADC和并行型ADC等。
逐次逼近型ADC是一种逐渐逼近被测信号的数值的转换器。
它通过比较被测信号与一组内部参考电压的大小关系，逐步逼近被测信号的数值。
逐次逼近型ADC的精度和转换速度可以根据需要进行调节。
并行型ADC是一种同时将被测信号转换为多个数字信号的转换器。
它通过并行地比较被测信号与多组内部参考电压的大小关系，将被测信号的不同部分转换为相应的数字信号。
并行型ADC的转换速度相对较快，但精度较低。
三、模拟信号的处理与应用在单片机中，采集到的模拟信号需要进一步进行处理才能得到有用的信息。
常见的模拟信号处理技术包括滤波、放大、采样和保持等。
滤波是指通过滤波器将模拟信号中的噪声和干扰去除，以提取出所需的信号成分。
常见的滤波器类型有低通滤波器、高通滤波器和带通滤波器等。
放大是指将模拟信号的幅值放大到适当的范围，以便后续的处理和分析。
放大电路一般采用运算放大器（OP-AMP）等器件实现。
采样是指按照一定的频率将模拟信号的数值转换为离散的数字信号。
采样过程中的采样率是一个重要的参数，对信号的再现和还原至关重要。
保持是指在采样过程中，对采样信号进行存储和保持，使其在一段时间内保持不变。
保持电路一般采用样并保持电路（S&H）等器件实现。
单片机中的模拟信号采集与处理技术
单片机中的模拟信号采集与处理技术单片机（Microcontroller）是一种集成了处理器核心、内存和外设功能的微型计算机系统，广泛应用于各种电子设备和嵌入式系统中。
而模拟信号则是连续变化的信号，与数字信号（离散变化的信号）不同。
在许多应用场景中，需要将模拟信号通过单片机进行采集和处理，以实现各种控制和监测功能。
本文将对单片机中的模拟信号采集与处理技术进行详细讨论。
1. 模拟信号的采集在单片机中，模拟信号的采集指的是将外部模拟信号转换为数字信号，以便单片机进行处理和计算。
常用的模拟信号采集方法是使用模数转换器（ADC）将模拟信号转换为数字信号。
ADC是一种将模拟信号转换为数字信号的电路。
它通过一系列的采样和量化操作，将连续变化的模拟信号转换为离散的数字信号。
ADC的输入通常连接到模拟信号的源，如传感器或测量设备。
根据需求，可以选择不同分辨率和采样速率的ADC。
对于单片机中的模拟信号采集，可以通过ADC引脚将模拟信号输入到单片机的模拟输入引脚。
然后，单片机通过控制ADC的时钟和采样周期来实现对模拟信号的采样。
采样完成后，ADC将模拟信号转换为对应的数字值，供单片机进一步处理。
2. 模拟信号的处理在模拟信号采集完成后，单片机需要对数字信号进行处理，以满足具体应用的要求。
常见的模拟信号处理包括滤波、放大、增益调整等操作。
滤波是指在模拟信号中去除不需要的频率成分，以减少噪声和干扰。
常用的滤波方法包括低通滤波、高通滤波、带通滤波等。
在单片机中，可以使用数字滤波器来实现滤波操作。
数字滤波器基于数字信号处理技术，对数字信号进行运算和滤波，从而实现模拟信号的滤波效果。
放大是指通过增加信号的幅度，使信号能够更好地适应后续电路的要求。
在单片机中，可以使用运算放大器（Op-Amp）来实现信号的放大操作。
通过合适的电路连接和运算放大器的参数调整，可以使模拟信号得到适当的幅度增益。
增益调整是指根据实际需求，对信号进行放大或减小的操作。
