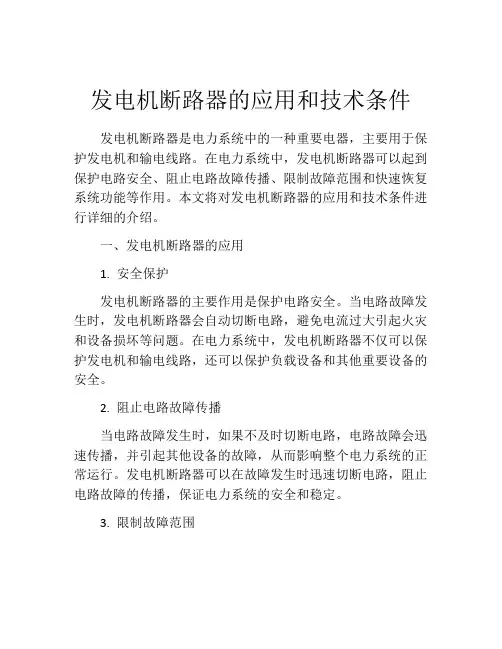

发电机断路器的应用和技术条件发电机断路器是电力系统中的一种重要电器，主要用于保护发电机和输电线路。
在电力系统中，发电机断路器可以起到保护电路安全、阻止电路故障传播、限制故障范围和快速恢复系统功能等作用。
本文将对发电机断路器的应用和技术条件进行详细的介绍。
一、发电机断路器的应用1. 安全保护发电机断路器的主要作用是保护电路安全。
当电路故障发生时，发电机断路器会自动切断电路，避免电流过大引起火灾和设备损坏等问题。
在电力系统中，发电机断路器不仅可以保护发电机和输电线路，还可以保护负载设备和其他重要设备的安全。
2. 阻止电路故障传播当电路故障发生时，如果不及时切断电路，电路故障会迅速传播，并引起其他设备的故障，从而影响整个电力系统的正常运行。
发电机断路器可以在故障发生时迅速切断电路，阻止电路故障的传播，保证电力系统的安全和稳定。
3. 限制故障范围在电力系统中，故障发生时，如果不及时限制故障范围，故障会扩大到整个电力系统，从而使电力系统瘫痪。
发电机断路器可以限制故障范围，保证电力系统的正常运行。
4. 快速恢复系统功能在电力系统中，故障发生时，需要尽快恢复系统功能，这样才能保证电力系统的正常运行。
发电机断路器可以在故障恢复后快速切合电路，以保证电力系统的正常运行。
二、发电机断路器的技术条件1. 电气参数发电机断路器的电气参数是指发电机断路器的额定电压、额定电流、额定短路开断电流和额定短路关合电流等参数。
这些参数是评定发电机断路器质量的重要指标，也是发电机断路器应用的重要技术条件。
2. 机械参数发电机断路器的机械参数是指发电机断路器的额定机械寿命、额定机械操作力、额定机械操作次数等参数。
这些参数是评定发电机断路器结构强度和机械可靠性的重要指标，也是发电机断路器应用的重要技术条件。
3. 热参数发电机断路器的热参数是指发电机断路器的额定温升、额定短时热稳定能力等参数。
这些参数是评定发电机断路器的耐热性能和热稳定性能的重要指标，也是发电机断路器应用的重要技术条件。
西门子发电机出口断路器 技术条件范本3AH3818-7
三相真空断路器(3AH3818-7)1 使用环境条件1.1 环境温度上限＋40℃下限－25℃1.2 日温差15K1.3 海拔高度<1000m 1.4 安装地点户内1.5 20℃时相对湿度日平均≤95％月平均<90%1.6 抗震强度水平加速度0.3 g垂直加速度0.3 g2 断路器技术条件2.1 额定电压17.5 kV 2.3 额定电流3,150 A2.4 额定短路开断电流a. 系统源测对称分量63kA直流分量75%瞬态恢复电压32.2kV瞬态恢复电压上升速率>=4.5kV/usb. 发电机源测对称分量31.5kA直流分量130%瞬态恢复电压32.2kV瞬态恢复电压上升速率>=1.6kV/us 2.5 额定失步开断电流对称短路开断电流直流分量31.5kA <20%非对称短路开断电流直流分量振幅系数首开相系数瞬态恢复电压恢复电压上升陡度31.5kA>=60%1.51.546kV>=3.2Kv/us2.6 工频耐受电压相间, 对地50 kV断口间50 kV3.2.7 雷电冲击耐受电压相间, 对地95 kV断口间110 kV2.8 热稳定电流63 kA/3s2.9 额定动稳定电流175 kA2.10 额定关合电流175 kA2.11 合闸时间<=80ms2.12 分闸时间一级分励脱扣<=65ms二级分励脱扣<=45ms2.13 燃弧时间<=15ms2.14 分合闸不同期性合闸 2 ms分闸 2 ms2.15 额定操作顺序O-180s-CO-180s-CO 2.16 操作机构弹簧操动机构(可通过电动和手动储能) 2.17.1 分合闸线圈电压DC220V2.17.2 储能电机电压DC220V2.17.3 辅助开关12NO+12NC2.18 冷却方式自然风冷2.19 维修周期2.20.1 时间断路器在IEC60056标准所规定的正常运行环境下终身免维护2.20.2 机械操作次数10,000次2.20.3 负荷电流开断次数3150A 10,000次2.20.4 开断短路电流次数63kA 50kA 30次50次2.21 额定频率50 Hz2.22 小电感电流开断能力操作过电压小于2.5p.u2.23 噪音水平(距断路器2m处) <=115dB3. 基本要求3.1 发电机断路器由一台真空断路器安装使用，由电气指令实现合分闸操作，断路器应为自然冷却。
断路器在哪些领域被广泛应用？

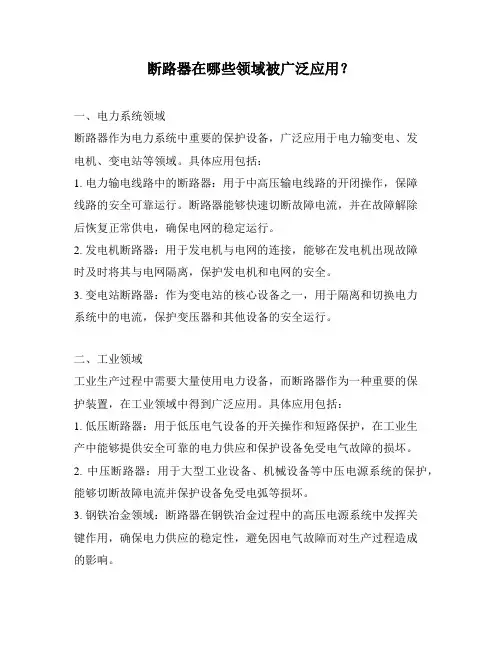

断路器在哪些领域被广泛应用？一、电力系统领域断路器作为电力系统中重要的保护设备，广泛应用于电力输变电、发电机、变电站等领域。
具体应用包括：1. 电力输电线路中的断路器：用于中高压输电线路的开闭操作，保障线路的安全可靠运行。
断路器能够快速切断故障电流，并在故障解除后恢复正常供电，确保电网的稳定运行。
2. 发电机断路器：用于发电机与电网的连接，能够在发电机出现故障时及时将其与电网隔离，保护发电机和电网的安全。
3. 变电站断路器：作为变电站的核心设备之一，用于隔离和切换电力系统中的电流，保护变压器和其他设备的安全运行。
二、工业领域工业生产过程中需要大量使用电力设备，而断路器作为一种重要的保护装置，在工业领域中得到广泛应用。
具体应用包括：1. 低压断路器：用于低压电气设备的开关操作和短路保护，在工业生产中能够提供安全可靠的电力供应和保护设备免受电气故障的损坏。
2. 中压断路器：用于大型工业设备、机械设备等中压电源系统的保护，能够切断故障电流并保护设备免受电弧等损坏。
3. 钢铁冶金领域：断路器在钢铁冶金过程中的高压电源系统中发挥关键作用，确保电力供应的稳定性，避免因电气故障而对生产过程造成的影响。
三、交通运输领域断路器在交通运输领域也有着广泛的应用，主要体现在以下几个方面：1. 铁路电力系统中的断路器：用于铁路供电系统中，保障电力传输的可靠性和安全性，确保铁路交通的正常运行。
2. 地铁和有轨电车系统中的断路器：用于地铁、有轨电车等城市轨道交通系统中的电力传输和保护，能够及时切断发生故障的电力线路，保护乘客和设备的安全。
3. 航空和船舶领域：断路器被用于飞机和船舶的电气系统中，以提供电力保护和故障隔离功能，确保飞机和船舶的正常运作。
四、建筑领域断路器在建筑领域中的应用主要体现在以下几个方面：1. 住宅和商业建筑中的断路器：用于保护建筑物内部电力设备的安全运行，避免因电气故障引发火灾等危险。
2. 建筑物的电源切换：断路器可以切换不同电源的接入，确保建筑物在电力故障或其他紧急情况下有备用电源供电，保证正常运行。
普通真空断路器与发电机用真空断路器的区别
普通真空断路器与发电机用真空断路器的区别1、额定电流大2、额定断路电流大3、短路电流非周期性分量大4、瞬态恢复电压上升速率大5、存在失步开断问题GCB（发电机保护用断路器）是发电机出口专用断路器，完全是针对发电机出口回路的特殊技术要求而产生。
与普通配电型断路器相比，具有极强的开断短路电流直流分量的能力和失步开断的能力，极高的机械和电气操作寿命，其三相联动操作机构能提供安全的同步操作，应用GCB还可以减小升压变压器的故障平均恢复时间和发电机的故障平均恢复时间，使电厂的可利用率增加，从而提高电厂的效益，尤其是GCB开断发电机出口延迟过零短路电流的能力，是普通配电型断路器所不具备的.每一种交流断路器的开断都需要有一个电流过零点，电弧会在电流过零点自动地分开。
在某些条件下，来自发电机的短路电流可能具有100ms或更长的延时电流零点。
在发电机空载状态下，如果短路发生在电压最低状态，那么就会出现具有直流分量的非对称短路电流。
尤其是在故障前，当发电机在欠砺磁状态下且具有超前功率因数时出现最高非对称值。
在此条件下，短路电流的直流分量将高于对称分量，并一直保持到延时电流零点。
短路电流的交流分量和直流分量的衰减规律不同，交流分量随着发电机短路次暂态和暂态时间常数按指数递减，直流分量随着短路时间常数按指数规律衰减。
根据发电机不同尺寸和设计结构，这些时间常数值变化很大，当短路电流的交流分量比直流分量衰减得快时，在某段时间内就产生了延时电流零点。
小容量发电机因电感与电阻的比值小，短路时间常数小，直流分量衰减很快，短路一般经数十毫秒，即通过零点，灭弧较易。
而35MW 发电机短路时间常数较大，超过150ms，直流分量衰减慢，短路电流有经数百毫秒也不通过零点的情况。
若发电机出口选用常规配电断路器，断路器动作切断短路故障时会产生异常过电压，灭弧不易。
而需选用GCB，利用断路器触头分离产生很高的电弧电压，来增大与Ra相串联的电弧电阻，使短路电流直流分量快速衰减，从而强迫过零。
发电机断路器简介
ZN65A-12/T4000-63（F）户内交流高压发电机断路器产品介绍2002年8月ZN65A-12/T4000-63（F）户内交流高压发电机断路器介绍一．发电机断路器的应用随着发电机单机容量的不断增大，普通的配电断路器已无法满足发电系统要求，同时，为了提高发电系统的安全可靠性，目前，在发电机与主变、厂变之间普遍采用发电机专用断路器。
对于发电系统而言，发电机出口装设专用断路器具有以下优点；1.简化厂用电切换/操作程序；2.提高发电机、变压器的保护水平；3.简化同期操作，便于检修、调试；4.适应厂网分开的需求。
因此，发电机断路器在发电厂得到了广泛的应用。
二．发电机断路器的特殊要求由于发电系统的特殊性，对发电机断路器提出了特殊的要求，那么，发电机断路器与普通配电断路器相比其技术性能参数有如下特殊要求。
1．额定短路开断电流额定短路开断电流的交流分量有效值推荐为：135MW机组：63kA；300MW机组：80kA；600MW机组：160kA。
额定短路开断电流的直流分量百分数；时间常数τ：当额定电压40.5kV及以下时配电断路器为120ms；发电机断路器为150ms。
2．额定短路关合电流额定短路关合电流峰值为额定短路电流交流分量有效值的2.74倍。
3．额定峰值耐受电流额定峰值耐受电流等于额定短路关合电流。
4．额定失步开断电流额定失步对称开断电流的交流分量有效值，为额定短路开断电流交流分量有效值的50%；额定失步非对称开断的直流分量百分数为50%~60%。
5．额定负荷开、合电流和开、合次数额定负荷开、合电流为额定电流；连续开、合次数规定为50次。
6．预期瞬态恢复电压预期瞬态恢复电压上升率：系统源为4.5kV/µs，发电机源为1.8kV/µs。
三．发电机断路器的现状我国近年来对12kV等级的发电机断路器主要依赖进口。
如ABB、西门子、阿尔斯通等公司生产的产品，进口产品性能优良、可靠性高但价格昂贵。
装设发电机出口断路器优越性的分析

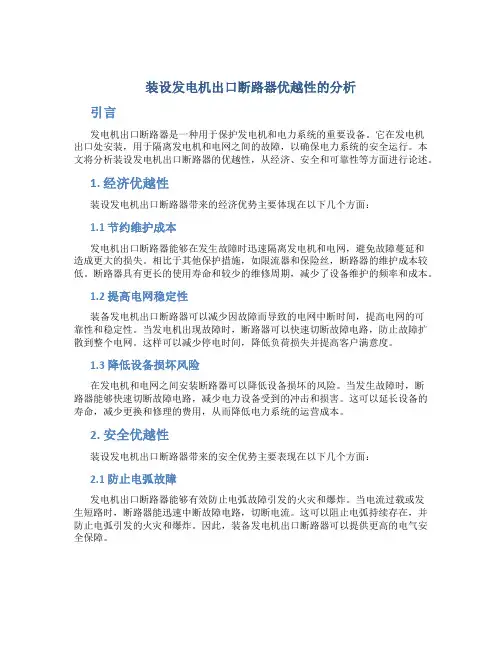

装设发电机出口断路器优越性的分析引言发电机出口断路器是一种用于保护发电机和电力系统的重要设备。
