通电延时时间继电器和断电延时时间继电器有何异同点讲解
时间继电器
化工行业企业案例
时间继电器
主讲:宋希涛
化工行业企业案例 时间继电器
目录
1 定义及分类 2 通电延时型 3 断电延时型 4 型号及符号
一、定义及分类 化工行业企业案例 时间继电器
1、定义
继电器输入信号输入后，经一定的延时，才有输出信号的继电器称为时 间继电器。
2、分类
四、型号及符号 化工行业企业案例 时间继电器
型号标识
型号标识
化工行业企业案例 时间继电器来自四、型号及符号符号
断电延时是指线 圈断电，经过一段时间 延时后，其触点才动作。
通电延时是指线 圈通电，经过一段时间 延时后，其触点才动作。
谢谢大家!
电气教自学动资化源技库术专主业讲：教师姓名
延时触头
线圈失电时，延时常闭 触头立即恢复闭合， 延时常开触头立即恢复断开。 气囊
瞬时触头 线圈
化工行业企业案例 时间继电器
工作原理
三、断电延时型
延时触头
线圈得电时，延时常闭 触头立即断开，延时常开触 头立即闭合。
线圈失电时，延时常闭
触头延时恢复闭合，延时常 气囊 开触头延时恢复断开。
瞬时触头 线圈
空气式、电动式、晶体管式及可编程式等几大类。通电延时和断电延时 两种。
3、延时方式
通电延时和断电延时两种。
一、定义及分类 化工行业企业案例 时间继电器
空气阻尼式时间继电器
数显时间继电器式
晶体管时间继电器
二、通电延时型 化工行业企业案例 时间继电器
工作原理
线圈得电时，延时常闭 触头延时断开，延时常开触头 延时闭合。
时间继电器的工作原理总结
时间继电器的工作原理：1、常开延时闭合触头、常闭延时打开触头是通电延时型的时间继电器的触头，线圈通电后，延时一定时间后常开触头闭合，常闭触头打开。
2、常开延时打开触头、常闭延时闭合触头是断电延时型的时间继电器的触头，线圈通电后，常开触头闭合，线圈断电后，延时一定时间后该触头打开.常闭触头则相反.总结：时间继电器的触点动作情况通电延时型—-当吸引线圈通电后，其瞬动触点立即动作；其延时触点经过一定延时再动作. 当吸引线圈断电后，所有触点立即复位。
断电延时型-—当吸引线圈通电后,所有触点立即动作。
当吸引线圈断电后,其瞬动触点立即复位;其延时触点经过一定延时再复位，。
时间继电器的作用及功能原理时间继电器是一种使用在较低的电压或较小电流的电路上，用来接通或切断较高电压、较大电流的电路的电气元件，也许可以这样说:用来控制较高电压或较大功率的电路的电动开关:给继电器工作线圈一个控制电流,继电器就吸合，对应的触点就接通或断开。
在供电电路中,继电器也被称为接触器. 关键字：时间继电器，继电器从驱动时间继电器工作的电源要求(驱动线包工作电压)来分，一般继电器分交流继电器与直流继电器，分别用于交流电路和直流电路,另外，依据其工作电压的高低，有6、9、12、24、36、110、220、380等不同的工作电压，使用于不同的控制电路上。
时间继电器另一个区分点是它的触点（执行接通或断开被控制电路的开关)，分别有常开、常闭、转换的区别，另外还有触点多少的区别，可以控制多大的工作电压及电流(即触点允许控制的功率）的区别，供不同用途选用;另外特殊触点还有带自锁（动作后即使控制电压消失，触点自己保持失去控制时的状态)，带延时吸合或延时释放功能等种类，供特殊情况下使用。
您好，AH3-3时间继电器是属于通电延时的。
一般通电延时的继电器的工作原理如下：继电器一般都有常开和常闭触点,接到要被控制的电路上的,通电延时继电器就是指这只继电器在通电后并不是立即使触点状况发生变化，而是指要经过一定的延时后才动作(常闭触点变为断开，常开触点闭合）。
空气阻尼式时间继电器的结构及原理
空气阻尼式时间继电器的结构及原理
空气阻尼式时间继电器是利用空气阻尼原理获得延时，它由电磁系统、工作触头、气室及传动机构等四部分组成。
电磁系统：线圈、铁心和衔铁组成，还有反力弹簧和弹簧片。
电磁系统起承受信号作用。
工作触头：是执行机构，由两副瞬时动作触头（一副常开，一副常闭）和两副延时动作触头组成。
气室和传动机构：起延时和中间传递作用，气室内有一块橡皮薄膜，随空气的增减而移动。
气室上面的调整螺钉可调整延时的长短。
传动机构由推杆、活塞杆、杠杆及宝塔形弹簧组成。
空气阻尼式时间继电器结构简洁，价格低廉，但精确度低，延时误差大，因此在要求延时精度高的场合不宜采纳。
空气阻尼式时间继电器结构示意图
空气阻尼式时间继电器有通电延时和断电延时两种类型。
通电延时型时间继电器的动作原理：当时间继电器线圈通电时，衔铁被吸合，活塞杆在宝塔形弹簧的作用下移动，移动的速度要依据进气孔的节流程度而定，各延时触头不马上动作，而要通过传动机构延长一段整定时间才动作，线圈断电时延时触头快速复原。
通电延时型时间继电器的动作原理
断电延时型继电器：当时间继电器线圈通电时，衔铁被吸合，各延
时触头瞬时动作，而线圈断电时触头延时复位。
通电延时型和断电延时继电器共同点：由于两类时间继电器的瞬动触头因不具有延时作用，故通电时马上动作，断电时马上复位，恢复到原来的常开或常闭状态。
断电延时与通电延时两种时间继电器的组成元件是通用的，从结构上说，只要转变电磁机构的安装方向，便可获得两种不同的延时方式，就是铁芯和衔铁的位置被掉转180度，即当衔铁位于铁心和延时机构之间时为通电延时型，而当铁心位于衔铁和延时机构之间时为断电延时型。
plc考试试题题及答案
p l c考试试题题及答案(总16页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--三、简答题1、什么是低压电器常用的低压电器有哪些2、熔断器的作用是什么熔体电流如何确定3、常用的继电器有哪些类型？简述其各自在电路中的作用。
4、中间继电器与接触器有何区别？5、简述通电延时型和断电延时型时间继电器的动作过程。
6、速度继电器的作用是什么？简述其工作原理。
7、什么是固态继电器它比传统继电器有何优点8、什么是主令电器常用的有哪些电器9、接近开关、光电开关与传统的接触式行程开关有何优缺点？10、电气控制系统图主要包括哪些图形？11、什么是电气原理图包括那些电路12、电气原理图的阅读方法有哪些13、什么是互锁和自锁各用在哪些场合14、电动机的启动方式有哪些？15、电气控制线路设计的规律和原则是什么？五、设计题1、设计一个具有点动、长动和两地控制环节的电路。
2、设计一个时间原则的先启后停控制环节的电路。
3、设计一个Y→△的降压启动控制电路。
4、设计一个速度原则的能耗制动控制电路。
5、设计一个电动机带动机械机构运动的电路。
要求如下：（1）按下连续运行按钮，机构前进，当碰到位置开关SQ1后返回，当碰到位置开关SQ2后自动停车。
（2）前进和后退的任意位置都能停车和重新启动。
（3）机构能够点动前进或后退。
（4）能够两地控制机构连续前进或后退。
五、设计题6、设计一个两台电动机顺序启动停车的电路。
要求如下：（1）按下启动按钮，M1先启动，经10s后M2自行启动。
（2）按下停止按钮，M2先停止，经10s后M1自行停止。
7、设计一台专用机床的电气控制线路，画出电气原理图。
动作程序：快进→工进→停留光刀（3秒钟）→快退→停止。
机床共有三台电机：主电机M1、工进电机M2、快速电机M3。
要求：（1）启动后，工步之间由行程开关转换，设限位保护，为保证工进定位，须采取制动措施。
（2）快速电机可点动调整，但工进时无效。
时间继电器
继电器继电器广泛应用于遥控、遥测、通讯、自动控制、机电一体化及电力电子设备中，是最重要的控制元件之一。
继电器是具有隔离功能的自动开关元件，它实际上是用小电流去控制大电流运作的一种“自动开关”，是一种电控制器件。
它具有输入回路和输出回路之间的互动关系。
通常应用于自动化的控制电路中，故在电路中起着自动调节、安全保护、转换电路等作用。
继电器种类繁多，较常见的电磁继电器，固态继电器，热敏干簧继电器，磁簧继电器，光继电器，时间继电器等，本文着重介绍时间继电器。
继电器起自动开关的作用，在日常生活中，我们的饮水机，电水壶，微波炉等电器的自动开关就是由继电器控制，其原理是当输入量(如电压、电流、温度等)达到规定值时，继电器使被控制的输出电路导通或断开。
时间继电器是一种利用电磁原理或机械原理实现延时控制的控制电器。
时间继电器的种类很多，有空气阻尼型、电动型和电子型等。
在交流电路中常采用空气阻尼型时间继电器，它是利用空气通过小孔节流的原理来获得延时动作的。
它由电磁系统、延时机构和触点三部分组成。
时间继电器可分为通电延时型和断电延时型两种类型。
空气阻尼型时间继电器的延时范围大(有0.4～60s和0.4～180s两种) ，它结构简单，但准确度较低。
当线圈通电（电压规格有ac380v、ac220v或dc220v、dc24v等）时，衔铁及托板被铁心吸引而瞬时下移，使瞬时动作触点接通或断开。
但是活塞杆和杠杆不能同时跟着衔铁一起下落，因为活塞杆的上端连着气室中的橡皮膜，当活塞杆在释放弹簧的作用下开始向下运动时，橡皮膜随之向下凹，上面空气室的空气变得稀薄而使活塞杆受到阻尼作用而缓慢下降。
经过一定时间，活塞杆下降到一定位置，便通过杠杆推动延时触点动作，使动断触点断开，动合触点闭合。
从线圈通电到延时触点完成动作，这段时间就是继电器的延时时间。
延时时间的长短可以用螺钉调节空气室进气孔的大小来改变。
吸引线圈断电后，继电器依靠恢复弹簧的作用而复原。

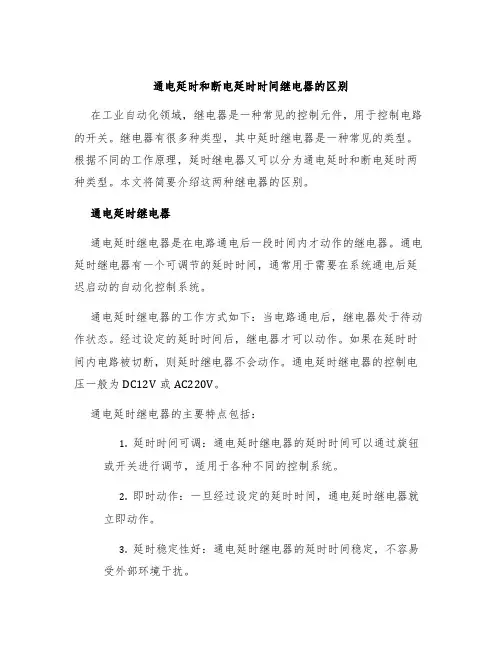

通电延时和断电延时时间继电器的区别
通电延时和断电延时时间继电器的区别在工业自动化领域，继电器是一种常见的控制元件，用于控制电路的开关。
继电器有很多种类型，其中延时继电器是一种常见的类型。
根据不同的工作原理，延时继电器又可以分为通电延时和断电延时两种类型。
本文将简要介绍这两种继电器的区别。
通电延时继电器通电延时继电器是在电路通电后一段时间内才动作的继电器。
通电延时继电器有一个可调节的延时时间，通常用于需要在系统通电后延迟启动的自动化控制系统。
通电延时继电器的工作方式如下：当电路通电后，继电器处于待动作状态。
经过设定的延时时间后，继电器才可以动作。
如果在延时时间内电路被切断，则延时继电器不会动作。
通电延时继电器的控制电压一般为DC12V或AC220V。
通电延时继电器的主要特点包括：1.延时时间可调：通电延时继电器的延时时间可以通过旋钮或开关进行调节，适用于各种不同的控制系统。
2.即时动作：一旦经过设定的延时时间，通电延时继电器就立即动作。
3.延时稳定性好：通电延时继电器的延时时间稳定，不容易受外部环境干扰。
断电延时继电器与通电延时继电器不同，断电延时继电器是在断电后一段时间内才动作的继电器。
断电延时继电器通常用于需要在系统断电后延迟关闭的自动化控制系统。
断电延时继电器的工作方式如下：当电路断电后，继电器处于待动作状态。
经过设定的延时时间后，继电器才可以动作。
如果在延时时间内电路恢复，则断电延时继电器不会动作。
断电延时继电器的控制电压一般为DC24V或AC220V。
断电延时继电器的主要特点包括：1.延时时间可调：断电延时继电器的延时时间可以通过旋钮或开关进行调节，适用于各种不同的控制系统。
2.延时稳定性好：断电延时继电器的延时时间稳定，不容易受外部环境干扰。
3.安全性高：断电延时继电器可以确保在系统异常断电时，机器和设备能够正常关闭，避免了意外发生。
总结通电延时继电器和断电延时继电器是常用的延时继电器类型。
通电延时继电器用于需要在系统通电后延迟启动的自动化控制系统，而断电延时继电器用于需要在系统断电后延迟关闭的自动化控制系统。
时间继电器(共7张PPT)
器 气囊
瞬时触头
线圈
通电延时时间继电器工
作原理:
线圈得电时，延时常闭触头立即断开， 延时常开触头立即闭合。 通电延时时间继电器工作原理:
线圈得电时，延时常闭触头延时断开， 断电延时时间继电器工作原理:
线圈得电时，延时常闭触头立即断开，
延时常开触头延时闭合。 延时常开触头延时恢复断开。
断电延时时间继电器工作原理: 线圈失电时，延时常闭触头延时恢复闭合，
间 线圈得电时，延时常闭触头延时断开，
延时常开触头立即闭合。 线圈得电时，延时常闭触头立即断开， 断电延时时间继电器工作原理:
继 通电延时时间继电器工作原理:
延时常开触头延时恢复断开。 延时常开触头立即闭合。
电 线圈得电时，延时常闭触头立即断开，
断 电
延
时 时 间
继 电 器 气囊
延时触头
瞬时触头
线圈
断电延时时间继电器工 作原理:
线圈得电时，延时常闭触头立即断开，
线圈失电时，延时常闭触头延时恢复闭合，
延时常开触头立即闭合。 断电延时时间继电器工作原理:
延时常开触头立即闭合。 线圈失电时，延时常闭触头立即恢复闭合， 线圈得电时，延时常闭触头延时断开， 通电延时时间继电器工作原理: 延时常开触头延时恢复断开。 延时常开触头立即闭合。 延时常开触头立即闭合。
时间继电器
线圈
延时触头 瞬时触头
图形符号:
KT KT
通电延时线圈 延时触头
KT
KT
断电延时线圈 延时触头
KT
瞬时触头
通延Biblioteka 触头电延断电延时时间继电器工作原理:
时 线圈失电时，延时常闭触头延时恢复闭合，
电动机控制线路设计中时间继电器延时方式选择的探讨
