箱变操作规程及常用问题解决方法
箱变的维护及常见故障处理
箱变的维护及常见故障处理箱变是将高低压一次设备、变压器、二次设备在工厂内集成在一个双层、密封、防腐、可移动的户外箱体内．本大对箱变的运行、巡视、维护及常见的规定作了较为详细的介绍。
箱变的全称是箱式变电站，是一种将电力变压器和高低压配电装置等组合在一个或几个柜体的，可以吊装运输的箱式电力设备。
由于它结构紧凑、外观整洁、移动安装方便、维护量小等特点，在铁路、工厂、城市的电网建设中被大量采用。
一、箱变的结构箱变的总体结构主要分为高压开关设备、变压器及低压配电装置三大部分。
根据系统需要，高压开关可选用六氟化硫或真空断路器、环网开关、负荷开关加熔断器。
还可在高压侧加装计量装置。
低压侧一般安装有总开关及分路馈线开关，也有的只安装馈线开关．向低压终端用户直接馈电。
还可装补偿电容器、计量装置等。
配电变压器一般选用油浸式或干式变压器。
高压开关设备所在的室一般称为高压室，变压器所在的室一般称为变压器室，低压配电装置所在的室称为低压室，这三个室在箱变中有“目”字型布置和“品”字型布置。
箱变是因由多件单独设备根据用户需要组合，因此有各种形式和功能，根据其结构的不同可分为美式箱式变和欧式箱式变。
我国的一般采用的是欧式箱变。
二，箱变的运行与维护（一）箱变运行的基本要求1.箱式设备放置的地坪应选择在较高处，不能放在低洼处，以免雨水灌入箱内影响运行。
浇制混凝土平台时要留有空挡．便于电缆进出线的敷设。
2.箱体与接地网必须有两处可靠的连接，箱变接地和接零可共用一接地网，接地网一般在基础的四角打接地桩，然后连成一体。
3.箱式设备周围不能违章堆物，确保电气设备的通风及运行巡视需要，箱变以自然风循环冷却为主，变压器室门不应堵塞。
4.高压配电装置中的环网开关、变压器．避雷器等设备应定期巡视维护，发现缺陷及时整修，定期进行绝缘预防性试脸。
作时要正确解除机械连锁，并使用绝缘棒操作。
（二）箱变的巡视维护箱变应根据巡视维护周期进行定期巡视（每月不少于一次），测试电缆终端头连接处的温度，检查设备运行情况，必要时进行试脸。
箱式变电站操作规程标准
箱式变电站操作规程标准箱式变电站是一种集变压器、开关设备和保护装置于一体的配电设备，其操作规程标准是为了保证运行安全、提高操作效率和保障设备寿命。
下面就为您介绍一份箱式变电站操作规程标准。
一、安全操作规定1. 操作人员必须通过相关培训并持有相应证书，了解变电站的原理和操作规程，并接受定期的培训和考试以保证操作水平。
2. 进入变电站工作时，须佩戴防护装备，如安全帽、安全鞋和防护手套等。
3. 所有的开关设备操作前，必须确保上锁、断电并贴上“禁止合闸”标志。
4. 切勿在设备运行或试验过程中随意触摸设备或摘取开关柜门盖板，防止触电或误动装置。
5. 禁止在设备周围堆放杂物或存放易燃、易爆物品，并要保持设备周围的清洁卫生。
二、操作流程规范1. 检查设备a. 检查箱式变电站的外观，确保无明显的机械损伤或外露的电线。
b. 检查设备运行状态，如设备背景噪音是否正常、各指示灯是否正常等。
2. 检查电源a. 确认供电线路的电源是否正常，开关是否处于断开状态。
b. 检查变电站外部的电缆连接是否牢固，无松动现象。
3. 开始操作a. 解锁开关，并将其定位到所需操作的位置。
b. 通过操纵开关按钮或旋转开关柄，将设备切换到所需的工作状态。
4. 检查工作状态a. 在切换工作状态后，密切注意设备运行情况，如设备的运行噪音、温度、压力等。
b. 检查各种仪表或显示屏上的数据，如电流、电压、检漏指示等是否正常。
5. 操作完成a. 当工作完成后，将开关复位并上锁，贴上“可合闸”标志。
b. 再次检查设备是否处于正常停机状态，无异响、漏电等异常情况。
c. 清理现场，将工具、设备等归位或存放到指定位置，并关闭门窗。
三、紧急情况处理1. 在出现火灾、短路、电气事故等紧急情况时，首先要确保自己的安全，然后立即向上级主管报告并采取必要的紧急措施。
2. 在紧急情况下，必要时可以使用灭火器材进行初级灭火，但要注意使用正确的灭火器材和灭火方法，防止事态扩大。
箱变操作规程(3篇)
第1篇一、操作前的准备1. 操作人员必须熟悉箱变的结构、原理和操作规程，了解相关安全知识，并取得操作资格证书。
2. 检查箱变设备是否完好，包括变压器、高压开关、低压开关、电缆等，确保无损坏、无异常。
3. 检查接地装置是否完好，接地电阻符合要求。
4. 确认操作区域无人员作业，确保操作安全。
二、操作步骤1. 变压器室操作（1）关好变压器室网门和外门。
（2）进入高压室，关好高压柜柜门，将K旋向操作位置。
（3）将线路上的10KV高压送到箱变高压柜上。
（4）将操作手柄插入接地开关合闸孔，向分闸方向旋转操作手柄，使接地开关分闸。
（5）拔出操作手柄，插入负荷开关分闸孔，向合闸方向旋转操作手柄，使负荷开关合上闸，合闸指示灯亮，带电指示器亮。
（6）关好箱变高压室门。
2. 低压室操作（1）进入低压室，至低压进线柜前，按动合闸按钮，合闸指示灯亮，低压进线柜合上闸，低压室全部带电。
（2）至低压电容柜前，将转换开关转到自动位置，使电容柜自动补偿投切。
3. 出线柜操作（1）合上出线柜各分支断路器，箱变正常运行。
三、停电操作步骤1. 低压室操作（1）断开出线柜各分支断路器。
（2）至低压进线柜前，按动分闸按钮，合闸指示灯灭，分闸指示灯亮，低压进线开关断开。
2. 高压室操作（1）将操作手柄插入负荷开关合闸孔，向分闸方向旋转操作手柄，使负荷开关分闸，合闸指示灯灭，带电指示器灭。
（2）拔出操作手柄，插入接地开关分闸位置，向合闸位置旋转，使接地开关合闸。
四、注意事项1. 操作过程中，严格遵循“一人操作，一人监护”的原则。
2. 操作时，注意观察设备运行情况，发现异常立即停止操作，并向相关人员报告。
3. 操作完毕后，做好记录，关闭所有设备，确保安全。
4. 定期对箱变设备进行检查、维护，确保设备正常运行。
5. 操作人员应参加定期培训，提高操作技能和安全意识。
通过以上箱变操作规程的严格执行，可以确保箱变设备的安全稳定运行，为电力系统的安全提供有力保障。
箱变操作规程及常用问题解决方法

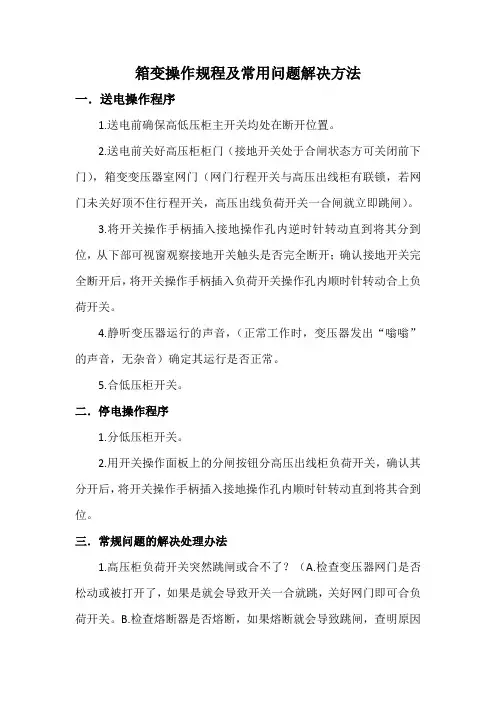

箱变操作规程及常用问题解决方法
一．送电操作程序
1.送电前确保高低压柜主开关均处在断开位置。
2.送电前关好高压柜柜门（接地开关处于合闸状态方可关闭前下门），箱变变压器室网门（网门行程开关与高压出线柜有联锁，若网门未关好顶不住行程开关，高压出线负荷开关一合闸就立即跳闸）。
3.将开关操作手柄插入接地操作孔内逆时针转动直到将其分到位，从下部可视窗观察接地开关触头是否完全断开；确认接地开关完全断开后，将开关操作手柄插入负荷开关操作孔内顺时针转动合上负荷开关。
4.静听变压器运行的声音，（正常工作时，变压器发出“嗡嗡”的声音，无杂音）确定其运行是否正常。
5.合低压柜开关。
二．停电操作程序
1.分低压柜开关。
2.用开关操作面板上的分闸按钮分高压出线柜负荷开关，确认其分开后，将开关操作手柄插入接地操作孔内顺时针转动直到将其合到位。
三．常规问题的解决处理办法
1.高压柜负荷开关突然跳闸或合不了？（A.检查变压器网门是否松动或被打开了，如果是就会导致开关一合就跳，关好网门即可合负荷开关。
B.检查熔断器是否熔断，如果熔断就会导致跳闸，查明原因
后更换熔管即可合负荷开关。
C.变压器温度过高，高温跳闸，打开变压器室门即可查看，如果是则需要查明原因，然后才能合负荷开关。
）
2.低压开关合不了闸？（A.如果是在使用过程中突然跳闸，检查控制器上复位红按钮是否弹出，如果弹出则是故障跳闸，查明原因后按下复位按钮后即可合闸。
B.储能电机未储能，检查仪表室的控制开关是否跳闸，如果是，合上控制开关储能电机就会自动储能；要是控制开关都在合闸位置还是不能储能，可进行手动储能，然后合上开关）。
箱式变电站在安装运行中常见问题与解决措施

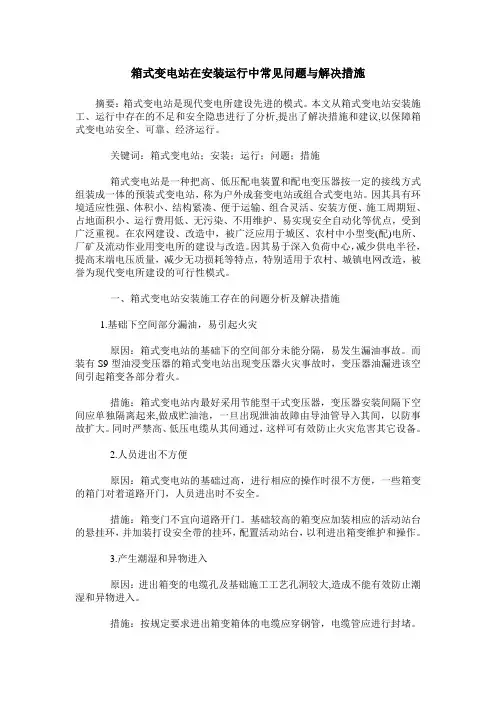

箱式变电站在安装运行中常见问题与解决措施摘要：箱式变电站是现代变电所建设先进的模式。
本文从箱式变电站安装施工、运行中存在的不足和安全隐患进行了分析,提出了解决措施和建议,以保障箱式变电站安全、可靠、经济运行。
关键词：箱式变电站；安装；运行；问题；措施箱式变电站是一种把高、低压配电装置和配电变压器按一定的接线方式组装成一体的预装式变电站，称为户外成套变电站或组合式变电站。
因其具有环境适应性强、体积小、结构紧凑、便于运输、组合灵活、安装方便、施工周期短、占地面积小、运行费用低、无污染、不用维护、易实现安全自动化等优点，受到广泛重视。
在农网建设、改造中，被广泛应用于城区、农村中小型变(配)电所、厂矿及流动作业用变电所的建设与改造。
因其易于深入负荷中心，减少供电半径，提高末端电压质量，减少无功损耗等特点，特别适用于农村、城镇电网改造，被誉为现代变电所建设的可行性模式。
一、箱式变电站安装施工存在的问题分析及解决措施1.基础下空间部分漏油，易引起火灾原因：箱式变电站的基础下的空间部分未能分隔，易发生漏油事故。
而装有S9型油浸变压器的箱式变电站出现变压器火灾事故时，变压器油漏进该空间引起箱变各部分着火。
措施：箱式变电站内最好采用节能型干式变压器，变压器安装间隔下空间应单独隔离起来,做成贮油池，一旦出现泄油故障由导油管导入其间，以防事故扩大。
同时严禁高、低压电缆从其间通过，这样可有效防止火灾危害其它设备。
2.人员进出不方便原因：箱式变电站的基础过高，进行相应的操作时很不方便，一些箱变的箱门对着道路开门，人员进出时不安全。
措施：箱变门不宜向道路开门。
基础较高的箱变应加装相应的活动站台的悬挂环，并加装打设安全带的挂环，配置活动站台，以利进出箱变维护和操作。
3.产生潮湿和异物进入原因：进出箱变的电缆孔及基础施工工艺孔洞较大,造成不能有效防止潮湿和异物进入。
措施：按规定要求进出箱变箱体的电缆应穿钢管，电缆管应进行封堵。
箱变常见故障及处理方法

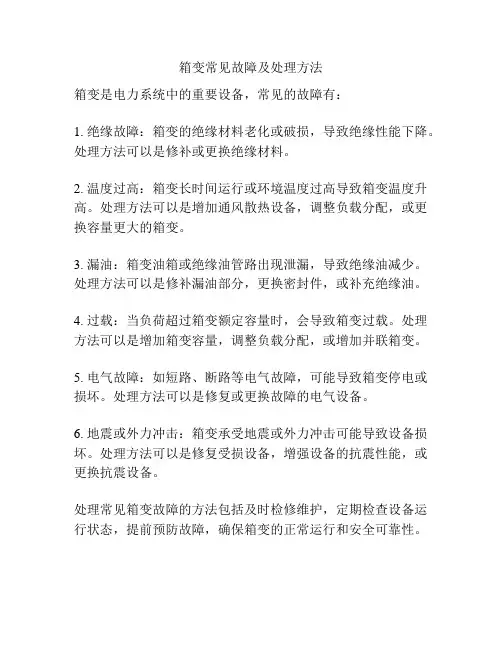

箱变常见故障及处理方法
箱变是电力系统中的重要设备，常见的故障有：
1. 绝缘故障：箱变的绝缘材料老化或破损，导致绝缘性能下降。
处理方法可以是修补或更换绝缘材料。
2. 温度过高：箱变长时间运行或环境温度过高导致箱变温度升高。
处理方法可以是增加通风散热设备，调整负载分配，或更换容量更大的箱变。
3. 漏油：箱变油箱或绝缘油管路出现泄漏，导致绝缘油减少。
处理方法可以是修补漏油部分，更换密封件，或补充绝缘油。
4. 过载：当负荷超过箱变额定容量时，会导致箱变过载。
处理方法可以是增加箱变容量，调整负载分配，或增加并联箱变。
5. 电气故障：如短路、断路等电气故障，可能导致箱变停电或损坏。
处理方法可以是修复或更换故障的电气设备。
6. 地震或外力冲击：箱变承受地震或外力冲击可能导致设备损坏。
处理方法可以是修复受损设备，增强设备的抗震性能，或更换抗震设备。
处理常见箱变故障的方法包括及时检修维护，定期检查设备运行状态，提前预防故障，确保箱变的正常运行和安全可靠性。
箱式变电站操作规程microsoftword文档
箱式变电站操作规程一、一般规定1、箱式变电站操作必须由培训合格的电工或配电工进行，必须持证上岗。
2、操作人员严禁酒后上岗。
3、停送电、倒闸操作严格执行工作票、操作票制度、停送电制度等电力安全作业规程。
二、操作前的准备1、准备好绝缘靴、绝缘手套、验电笔、放电棒、接地线等用具。
2、操作人员操作前要佩戴好绝缘靴、绝缘手套。
三、操作1、送电操作: 手车置于试验位置→上紧后封板→关闭前门并锁紧→接地刀操作手柄插入柜子右侧中部接地刀开关操作孔内，逆时针旋转分开接地刀→试验断路器合分正常→断路器在分闸状态→插入推进手柄，水平方向按压推进手柄并顺时针旋转，摇至工作位置→合闸送电。
2、停电操作: 分断断路器→插入推进手柄，水平方向按压推进手柄并逆时针旋转，断路器摇至试验位置→接地刀操作手柄插入柜子右侧中部接地刀开关操作孔内，顺时针旋转合接地开关→开前门→拆卸后封板→检修。
3、断路器本位置于试验位置→试验断路器分合闸性能→断路器处于分闸状态→抽出推进摇把（框架下部）→插入推进孔→顺时针旋转断路器至工作位置→按合闸按钮合断路器。
4、低压柜停电操作：分断路器→断路器推进手柄逆时针旋转→断路器至分离位置（进线，母联柜固有电气联锁断路器摇至试验位置即可）。
韩非子名言名句大全，韩非子寓言故事,不需要的朋友可以下载后编辑删除！！1、千里之堤，毁于蚁穴。
——《韩非子·喻老》2、华而不实，虚而无用。
——《韩非子·难言》3、欲速则不达。
——《韩非子·外储说左上》4、不吹毛而求小疵。
——《韩非子·大体》5、胜而不骄，败而不怨。
——《商君书·战法》6、民之性，饥而求食，劳而求快，苦则求乐，辱则求荣，生则计利，死则虑名。
7、以子之矛，攻子之盾。
——《韩非子·难一》8、欲成其事，先败其事。
9、道私者乱，道法者治。
10、巧诈不如拙诚，惟诚可得人心。
——《韩非子·说林上》11、塞翁失马，焉知非福。
干式箱式变压器操作规程
干式箱式变压器操作规程干式箱式变压器是一种常用的变压器设备，操作规程对于确保设备的安全运行和人员的安全非常重要。
以下是干式箱式变压器操作规程的内容，共计1200字。
一、安全准备工作1. 操作人员应熟悉干式箱式变压器的基本性能、结构和工作原理，并具备一定的电气知识。
2. 操作人员要熟悉变压器区域的电气设备布局和相关安全规定，了解紧急停电的方式和操作步骤。
3. 变压器的安全防护措施必须到位，包括防护罩、漏电保护器等。
二、设备操作1. 操作人员要定期检查变压器的设备状态，如外观、温度、绝缘电阻等，发现异常及时处理并报告维修人员。
2. 在操作变压器前，必须先检查是否有被禁止操作的标示，如变压器正在维修或保养中。
3. 操作人员要按照变压器的额定电压和额定频率进行操作，严禁超过设备的额定工作条件使用。
4. 操作人员要严禁擅自更改变压器的接线方式和设备参数。
三、开机操作1. 在开机前，操作人员应检查变压器周围是否有可燃物，如有必须及时清除。
2. 检查变压器线路是否正常连接，各种保护装置是否闭合。
3. 在开机前，应检查变压器是否放电，如有必要可通过自耦变比测量方法进行放电操作。
4. 操作人员应根据变压器额定电压调节切换变压器的输出电压。
四、运行操作1. 在变压器运行过程中，应密切观察设备状态，如发现过热、漏电、异响等异常情况，应立即停机检修。
2. 定期对变压器进行绝缘检测，维护工作人员应按照规定的绝缘检测标准进行测试。
3. 在变压器运行过程中，严禁局部通电，必须保证设备整体通电。
五、停机操作1. 在停机前，应先切断变压器的电源，并确保设备已经停止运行。
2. 应按照规定的程序进行停机操作，如有特殊情况需要紧急停机，操作人员必须立即切断电源。
3. 停机后，应检查变压器的绝缘电阻，并记录相关数据。
六、维护保养1. 定期对变压器进行清洁工作，特别是保持变压器的散热片清洁，确保良好的散热效果。
2. 定期对变压器进行绝缘检测和维修，维修工作必须由合格的维修人员进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
箱变操作规程及常用问题解决方法
一．送电操作程序
1.送电前确保高低压柜主开关均处在断开位置。
2.送电前关好高压柜柜门（接地开关处于合闸状态方可关闭前下门），箱变变压器室网门（网门行程开关与高压出线柜有联锁，若网门未关好顶不住行程开关，高压出线负荷开关一合闸就立即跳闸）。
3.将开关操作手柄插入接地操作孔内逆时针转动直到将其分到位，从下部可视窗观察接地开关触头是否完全断开；确认接地开关完全断开后，将开关操作手柄插入负荷开关操作孔内顺时针转动合上负荷开关。
4.静听变压器运行的声音，（正常工作时，变压器发出“嗡嗡”的声音，无杂音）确定其运行是否正常。
5.合低压柜开关。
二．停电操作程序
1.分低压柜开关。
2.用开关操作面板上的分闸按钮分高压出线柜负荷开关，确认其分开后，将开关操作手柄插入接地操作孔内顺时针转动直到将其合到位。
三．常规问题的解决处理办法
1.高压柜负荷开关突然跳闸或合不了？（A.检查变压器网门是否松动或被打开了，如果是就会导致开关一合就跳，关好网门即可合负荷开关。
B.检查熔断器是否熔断，如果熔断就会导致跳闸，查明原因
后更换熔管即可合负荷开关。
C.变压器温度过高，高温跳闸，打开变压器室门即可查看，如果是则需要查明原因，然后才能合负荷开关。
）
2.低压开关合不了闸？（A.如果是在使用过程中突然跳闸，检查控制器上复位红按钮是否弹出，如果弹出则是故障跳闸，查明原因后按下复位按钮后即可合闸。
B.储能电机未储能，检查仪表室的控制开关是否跳闸，如果是，合上控制开关储能电机就会自动储能；要是控制开关都在合闸位置还是不能储能，可进行手动储能，然后合上开关）。
