正向NAT和反向NAT建立映射关系
正向NAT和反向NAT建立映射关系当你与外部网络进行通信时，你可以转换自己的私有IP地址到全局唯一的IP地址。
可以通过静态或动态NAT来实现以上目的。
静态NAT在内部本地址和内部全局地址之间建立一对一的映射关系，而动态NAT建立一个内部本地址到一个全局地址池的映射关系。
一、静态NAT工作原理静态NAT是最基本的NAT方式，也是最常用的NAT方式之一。
本节要利用网络拓扑结构和具体的示例介绍Cisco设备上的静态NAT 基本配置步骤。
示例中的基本网络拓扑结构如图1所示。
NAT路由器的两个接口（s0和s1）分别连接了内、外两个不同的网络（10.10.10.0/24和171.16.68.1/24）。
现要使内部网络中的10.10.01.1主机和外部网络中的171.16.68.5主机间进行数据包传输。
图1 静态NAT基本配置示例网络结构在上一篇说到了，NAT的应用可以是单方向（包括正向或反向），也可以是双方向的地址转换。
我们把内部网络中的地址转换成外部网络中的地址，称之为正向转换，使用的NAT命令为“ip nat inside source static {local-ip global-ip}”，把本地网络的本地址转换成外部网络的全局地址。
把外部网络中的地址转换成内部网络中的地址称之为反向转换，使用的NAT命令为“ip nat outside source staticglobal-ip local-ip}”，把外部网络的全地址转换成本地网络的本地地址。
对比可以看出，两个命令中的本地IP地址（local-ip）和全局IP地址（global-ip）的位置是相互调换的。
而把需要同时具有两方面的转换，称之为双向转换。
正向转换时只需要定义内部本地址和内部全局地址；反方向的转换时则需要定义外部本地址和外部全局地址；双向转换时则需要同时定义内部本地址、内部全局地址、外部本地址和外部全局地址。
下面分别予以介绍。
1. 正向NAT地址转换配置仅需要正向NAT转换时，只需要定义内部本地地址和内部全局地址。
下面是一个配置示例（网络结构参见图1），要实现以下目的：当NAT 路由器的内部网络s0接口上接收到一个源地址为10.10.10.1内部本地地址的数据包时，源地址被转换成171.16.68.5内部全局地址。
同样，当在NAT路由器的外部网络接口s1上接收源地址为172.16.68.5内部全局地址的数据包时，目的地址将被转换成10.10.10.1这个内部本地地址。
（1）使用ip nat inside source static全局配置命令创建从内网到外网的静态NAT IP地址转换。
Router（config）#ip nat inside source static10.10.10.1 171.16.68.5 # 在内部网络本地地址10.10.10.1与内部网络全局地址171.16.68.5之间建立静态NAT转换关系，使内部网络主机知道要以171.16.68.5这个地址到达外部网络主机（2）使用以下两条语句配置路由器的NAT内部接口s0。
Router（config）#interface s 0 # 进入s0串口配置模式Router（config-if）#ip nat inside # 把s0串口指定为内部网络接口（3）使用以下两条语句配置路由器的NAT外部接口s1。
Router（config）#interface s 1 # 进入s1串口配置模式Router（config-if）#ip nat outside # 把s1串口指定为外部网络接口（4）使用show ip nat translations特权模式命令验证上述进行的路由器NAT配置。
内部网络的本地地址为10.10.10.1，内部网络的全局地址为171.16.68.5。
Router#show ip nat translations# 在特权模式下显示当前路由器NAT 配置Pro Inside global Inside local Outside local Outside global--- 171.16.68.5 10.10.10.1 --- ---此时如果对外网络目的主机进行ping操作，此时就会有有数据包从内部网络转发到外部网络后，再在路由器特权模式下执行“show ip nat translations”命令，显示的NAT信息如下。
多了一条icmp协议类型数据包显示，但因为此时没有配置外部网络的本地和全局地址，所以显示的外部本地和全局地址都是一样的，都是ping操作目的主机地址171.16.68.1。
Router#show ip nat translationsPro Inside global Inside local Outside local Outside globalicmp 171.16.68.5:15 10.10.10.1:15 171.16.68.1:15 171.16.68.1:15--- 171.16.68.5 10.10.10.1 --- ---通过以上配置后，从内部网络发往外部网络的数据包的源地址（SA）将在经过路由器后进行转换（由内部本地地址10.10.10.1转换成内部全局地址171.16.68.5），但目标地址（DA）不变，但从外部网络发往内部网络的数据包的源地址没有改变，只是经过路由器后的数据目的地址发生了改变（由内部网络的全局地址172.16.68.5转换成内部网络的本地地址10.10.10.1），因为此时还没有为NAT路由器配置外部网络的本地地址和全局地址转换。
此时，数据包在内、外部网络中的源地址、目的地址的转换方式如图2所示。
图2 配置了正向NAT地址转换后的数据包地址转换示例2. 反向NAT转换配置反向NAT转换与正向NAT转换是相反的，它需要定义外部本地地址和外部全局地址。
同样以一个示例进行介绍（网络结构仍参照图1）。
本示例要实现的目的是：当NAT路由器外部网络接口s1接收到源地址为171.16.68.1外部本地地址的数据包后，数据包的源地址将转变为10.10.10.5外部全局地址。
当NAT路由器在内部网络接口s0接收到源地址为10.10.10.5外部全局地址的数据包时，数据包的目的地址将被转变为171.16.68.1外部本地地址。
完整的的配置如下：（1）使用ip nat outside source static全局配置命令创建从外网到内网的静态NAT IP地址转换。
Router（config）#ip nat outside source static171.16.68.1 10.10.10.5 # 在外部网络本地地址171.16.68.1与外部网络全局地址10.10.10.5之间建立静态NAT转换关系，使外部网络主机知道要以10.10.10.5这个地址到达内部网络主机（2）使用以下两条语句配置路由器的NAT内部接口s0Router（config）#interface s 0Router（config-if）#ip nat inside（3）使用以下两条语句配置路由器的NAT内部接口s1Router（config）#interface s 1Router（config-if）#ip nat outside（4）使用show ip nat translations特权模式命令验证上述进行的路由器NAT配置。
外部网络的本地地址为10.10.10.5，外部网络的全局地址为171.16.68.1。
Router#show ip nat translationsPro Inside global Inside local Outside local Outside global--- --- --- 10.10.10.5 171.16.68.1同样，如果此时执行一个从外部网络主机（171.16.68.1）到内部网络主机（10.10.10.1）的ping操作，然后再在路由器特权模式下执行“show ip nat translations”命令，则显示如下结果。
因为此时仅配置了外部网络本地地址和全局地址，所以结果中显示的内部网络本地地址和全局地址都是一样的，都是ping操作目的主机地址10.10.10.1。
Router#show ip nat translationsPro Inside global Inside local Outside local Outside global--- --- --- 10.10.10.5 171.16.68.1icmp 10.10.10.1:37 10.10.10.1:37 10.10.10.5:37 171.16.68.1:37与前面仅配置内部网络本地地址和全局地址相反，此处从外部网络发往内部网络的数据包的源地址（SA）将在经过路由器后进行转换（由外部本地地址171.16.68.1转换成内部全局地址10.10.10.5），但目标地址（DA）不变；但从内部网络发往外部网络的数据包的源地址没有改变，只是经过路由器后的数据目的地址发生了改变（由外部网络的全局地址10.10.10.5转换成外部网络的本地地址171.16.68.1），因为此时还没有为NA T路由器配置内部网络的本地地址和全局地址转换。
如图所示。
此时，数据包在内、外部网络中的源地址、目的地址的转换方式如图3所示。
图3 配置了反向NAT地址转换后的数据包地址转换示例3. 双向NAT转换下面介绍同时进行正、反向NAT转换的配置方法，它需要同时定义本地网络本地地址、本地网络全局地址、外部网络本地地址和外部网络全局地址。
在下面的示例中，通过配置可实现：当NA T路由器内部网络接口接收到源地址为10.10.10.1（内部网络本地地址）的数据包时，这个源地址将转换成171.16.68.5（内部网络全局地址）。
当NAT 路由器外部接口接收到源地址为171.16.68.1（外部网络本地地址）的数据包时，源地址将转换成10.10.10.5（外部网络全局地址）。
同理，当NAT路由器外部网络接口接收到目的地址为171.16.68.5的数据包时，数据包的目的地址将转换成10.10.10.1。
当NAT路由器内部接口接收到目的地址为10.10.10.5的数据包时，数据包的目的地址将转换成171.16.68.1。
本示例的完整配置如下：Router（config）#ip nat inside source static10.10.10.1 171.16.68.5 # 在内部网络本地地址10.10.10.1与内部网络全局地址171.16.68.5之间建立静态NAT转换关系，使内部网络主机知道要以171.16.68.5这个地址到达外部网络主机Router（config）#ip nat outside source static171.16.68.1 10.10.10.5 # 在外部网络本地地址171.16.68.1与外部网络全局地址10.10.10.5之间建立静态NAT转换关系，使外部网络主机知道要以10.10.10.5这个地址到达内部网络主机Router（config）#interfaces 0Router（config-if）#ip nat insideRouter（config-if）#endRouter（config）#interfaces 1Router（config-if）#ip nat outsideRouter（config-if）#endRouter（config）#endRouter#show ip nat translationsPro Inside global Inside local Outside local Outside global--- --- --- 10.10.10.5 171.16.68.1171.16.68.5 10.10.10.1 --- ---同样，如果此时分别执行一个从内部主机到外部主机，以及从外部主机到内部主机的ping操作，然后再在路由器特权模式下执行“show ip nat translations”命令，则显示如下结果。
05第五章 反向NAT

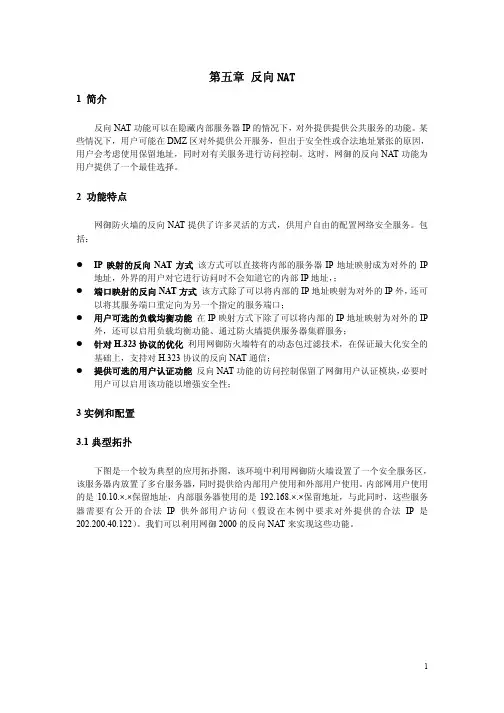

第五章 反向NAT1 简介反向NAT功能可以在隐藏内部服务器IP的情况下，对外提供提供公共服务的功能。
某些情况下，用户可能在DMZ区对外提供公开服务，但出于安全性或合法地址紧张的原因，用户会考虑使用保留地址，同时对有关服务进行访问控制。
这时，网御的反向NAT功能为用户提供了一个最佳选择。
2 功能特点网御防火墙的反向NAT提供了许多灵活的方式，供用户自由的配置网络安全服务。
包括：IP映射的反向NAT方式该方式可以直接将内部的服务器IP地址映射成为对外的IP 地址，外界的用户对它进行访问时不会知道它的内部IP地址，；端口映射的反向NAT方式该方式除了可以将内部的IP地址映射为对外的IP外，还可以将其服务端口重定向为另一个指定的服务端口；用户可选的负载均衡功能在IP映射方式下除了可以将内部的IP地址映射为对外的IP 外，还可以启用负载均衡功能、通过防火墙提供服务器集群服务；针对H.323协议的优化利用网御防火墙特有的动态包过滤技术，在保证最大化安全的基础上，支持对H.323协议的反向NAT通信；提供可选的用户认证功能反向NAT功能的访问控制保留了网御用户认证模块，必要时用户可以启用该功能以增强安全性；3实例和配置3.1典型拓扑下图是一个较为典型的应用拓扑图，该环境中利用网御防火墙设置了一个安全服务区，该服务器内放置了多台服务器，同时提供给内部用户使用和外部用户使用。
内部网用户使用的是10.10.×.×保留地址，内部服务器使用的是192.168.×.×保留地址，与此同时，这些服务器需要有公开的合法IP供外部用户访问（假设在本例中要求对外提供的合法IP是202.200.40.122）。
我们可以利用网御2000的反向NAT来实现这些功能。
图 5.1 反向NAT 的典型使用拓扑3.2 基本配置这里，我们以www 服务的配置为例，讲解如上环境下反向NAT 的配置的使用。
加了1内部用户10.10.50.0/255.255.255.0首先，管理员需要给防火墙添加合适的地址（假设在前面的操作中已经给防火墙添0.50.10.254和192.168.1.254），在这里就需要给防火墙添加一个合法的IP 地址（将被用来映射成服务器对外的地址），方法：在“系统设置” “基本参数”里防火墙IP 一项中，点击“添加”即可。
