纸币识别器产品资料
验钞机
验钞机-基本简价验钞机(Counterfeit Detector):是一种检验钞票真伪的机器。
由于现金流通规模庞大，银行出纳柜台现金处理工作繁重，点钞机已成为不可缺少的设备。
集计数和辨伪于一身，随着印刷技术、复印技术和电子扫描技术的发展，伪钞制造水平越来越高，必须不断提高点钞机的辨伪性能。
按照钞票运动轨迹的不同，点钞机分为卧式和立式点钞机。
辨伪手段通常有荧光识别、磁性分析、红外穿透三种方式。
便携式验钞机又分为便携台式激光验钞机和便携式掌上激光验钞机两种。
[编辑本段]结构原理验钞机由捻钞、出钞、接钞、机架和电子电路等六部分组成。
捻钞部分主要由滑钞板、送钞舌、阻力橡皮、落钞板、调节螺丝、捻钞胶圈等组成。
将要清点的钞票逐张捻出是保证计数准确的前提。
该机采用面出钞连续分级的：捻钞胶圈捻走处于表面的一张钞票，下面的钞票被阻力橡皮粘住，使表面的钞票与下的钞票分开，实现分张。
这个过程不断重复进行，直到捻完最后一张钞票。
由于更换麻烦，捻钞胶圈和阻力橡皮的磨损一直是困扰人们的两大难题，要解决这个问题，不外是：1、提高使用寿命；2、更换方便。
对捻钞胶圈，我们可以采用加大外径，在外圆中间开一圈凹槽，来提高捻钞胶圈的耐磨性，并将胶圈轴向向截面改为锯齿形，使胶圈齿面相对钞票的接触面加大，提高胶圈齿面对钞票的附着力。
对附图橡皮，比较简单方法是采用阻力橡皮快换结构，用手压下滑钞板的后端，可很容易取出阻力橡皮进行更换。
出钞部分主要由出钞胶轮、出钞对转轮组成。
其作用是出钞胶圈以捻钞胶圈两倍的线速度把连续送过来先到的钞票与后面的钞票有效地分开，送往计数器与检测传感器进行计数和辨伪。
钞票离开捻钞胶圈进入出钞胶圈。
TD系列点钞机由于捻钞轴与出钞轴之间提距离（60mm）小于被清点钞票的宽度（最大77mm），钞票的剩余宽度会导致捻钞胶圈与钞票间的相对摩擦，降低捻钞胶圈的使用寿命。
可采用加宽出钞与捻钞轴之间距离的方式（出钞轴与捻钞轴之间距离为80mm）来避免这一系摩擦现象的发生。
纸币识别模块
1特征采集系统1.1 硬件简介特殊光发光/接收电路是纸币识别系统的关键信号收集电路，具体构造如图1所示。
在纸币通道上、下设有特殊光发光部件和接收部件，S3C4510B对发光部件进展强度控制。
当有纸币通过时，接收部件将检测到的特殊光信号传给模数转换器TLC1543。
共有三路类似的特殊光发光/接收电路，这三路信号通过TLC1543后由SPI串行总线传回S3C4510B。
发光接收电路光有以上光发光/接收电路还是不够的，要采集多个不同点的信息还要借助其他的硬件设备，码盘光耦信号收集电路和马达电机驱动电路必不可少。
马达电机的作用是带动传动装置将放入纸币通道的纸币卷进纸币器。
在纸币通道上下都有特殊的发光部件和承受部知采集程序此时数据有效。
马达转过多少角度码盘光耦产生反应信号，是由码盘光耦的规格决定。
数据采集系统的程序局部要解决的问题，就是能够及时根据码盘光耦电路的反应信号，实时的将特殊光传感器中的数据读出，而后保存。
由于uClinux操作系统本身的限制，纸币识别系统中只有一个实时任务即采集，所以考虑采用中断的方式解决这个问题。
在本系统中，根据采样原理，每6毫秒采集一次数据，选用了适合本采集系统规格的马达和码盘光耦。
为了使基于S3C4510B和uClinux的纸币识别系统充分发挥同时采集和处理数据的能力，可以从S3C4510B的内存中开辟一个独立的区域，该区域是用来提供应非实时程序和采集系统共享的内存，专门用来存储采集数据，这样非实时程序就不需要调用系统调用或者驱动程序去访问采集到的数据，从而大大提高了将采集数据送给非实时程序的速度，提高了处理速度。
3 纸币识别3.1 纸币识别硬件设计根据前面讨论的要求，采用S3C4510B芯片设计的纸币识别器硬件构造如图4所示，它包含的主要功能模块有:S3C4510B中央处理器、系统时钟和复位模块、外扩存储单元、板载电源模块、串口通信模块、网络通信模块、电机驱动模块、纸币检测模块以及相关的信号采集模块。

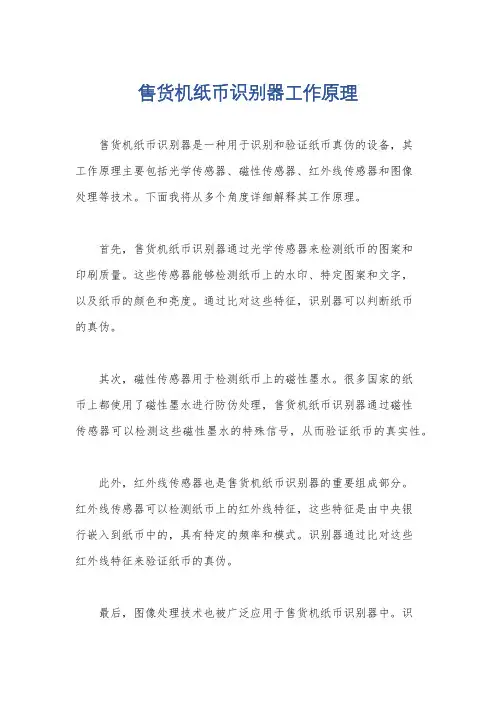

售货机纸币识别器工作原理
售货机纸币识别器工作原理
售货机纸币识别器是一种用于识别和验证纸币真伪的设备，其
工作原理主要包括光学传感器、磁性传感器、红外线传感器和图像
处理等技术。
下面我将从多个角度详细解释其工作原理。
首先，售货机纸币识别器通过光学传感器来检测纸币的图案和
印刷质量。
这些传感器能够检测纸币上的水印、特定图案和文字，
以及纸币的颜色和亮度。
通过比对这些特征，识别器可以判断纸币
的真伪。
其次，磁性传感器用于检测纸币上的磁性墨水。
很多国家的纸
币上都使用了磁性墨水进行防伪处理，售货机纸币识别器通过磁性
传感器可以检测这些磁性墨水的特殊信号，从而验证纸币的真实性。
此外，红外线传感器也是售货机纸币识别器的重要组成部分。
红外线传感器可以检测纸币上的红外线特征，这些特征是由中央银
行嵌入到纸币中的，具有特定的频率和模式。
识别器通过比对这些
红外线特征来验证纸币的真伪。
最后，图像处理技术也被广泛应用于售货机纸币识别器中。
识
别器会对纸币进行高分辨率的拍摄，并使用图像处理算法来分析纸
币的各种特征，如图案、水印和纹理。
通过这些特征的比对和分析，识别器可以判断纸币的真伪。
综上所述，售货机纸币识别器通过多种技术手段来验证纸币的
真伪，包括光学传感器、磁性传感器、红外线传感器和图像处理技术。
这些技术的综合应用使得识别器能够高效、准确地判断纸币的
真实性，保障了售货机交易的安全和可靠性。
CashCode
信息源：/products_cn.html公司概况：CashCode 的公司总部和主要制造基地在加拿大安大。
CashCode 公司成立于1991 年产品范围：纸币识别接收器、储存和循环设备，硬币识别接收器产品型号和特点：其中收钞模块属于中档产品，识别率较高，价格在3000~6000元主要客户和行业：游戏、娱乐、自动售货、零售和运输，通讯国内金融行业以外的缴费设备，国外，自助服务缴费设备，赌场设备（占全业务量的40%）代理公司：青岛东方集团进出口公司+86 (532) 88682958 负责人：武静技术支持：Hishing Electronics Co Ltd+86 (532) 84626872销售渠道：主要靠业内关系网，个人关系，公共渠道很少，代理公司的资料网络信息很少推广方式：市场人员跟踪大客户跟踪系统集成商，及相关大型项目，如移动集采招标等其他自动上门的客户销售地区：cashcode的客户北美、南美、欧洲和亚洲的三十多个国家应用实例：天津南开戈德公司的售货机中，多选配加拿大Cashcode公司生产纸币识别器，多重检测、自动校正、无皮带传送，防伪钞能力强、极低的卡币率，真币接收率高达95%，识币时间2秒，识别从5元至100元新旧版人民币。
（信息戈德）业内人士说模块销售量能达到每年1万多台（国内？）移动集采的项目中的模块占有率大于50%，移动集采量？其他：2006 年1 月Crane Merchandising Systems收购了CashCode旗下还有相关行业公司National Rejectors, Inc. GmbH（NRI）和Telequip CorporationCrane Merchandising Systems本部主营自动采购系统开发和制造，自动采购系统是一种在工作和公共环境下配送食物、饮料及非食品类产品的设备。
（/）（NRI）是硬币纸币识别接收器、硬币兑换器和不同用途的无现金交付系统，主要面向欧洲，行业范围游戏、自动售货、娱乐、香烟、售票和电话，/Telequip，从1974年一直生产硬币调配设备，/据称Crane旗下三家公司是全球游戏、零售、运输和自动售货应用设备市场的主要供应商需要产品分析纸币识别接收解决方案?系我?无钱箱式存储器（固定宽度）[-] 无栈失存储器的固定宽度硬币纸币识别接收器识别纸币但并不把其输入卡式银箱。
纸币鉴别机工作原理
纸币鉴别机工作原理纸币鉴别机是现代社会中非常重要的一种机器设备，被广泛应用于银行、超市、自动售货机等场所。
它通过对纸币的各项特征进行检测和鉴别，以确保交易的安全性和准确性。
本文将详细介绍纸币鉴别机的工作原理和相关技术。
一、光学检测技术纸币鉴别机的工作原理之一是利用光学检测技术。
它使用一系列的光学传感器来扫描纸币上的图案、文字和特征，通过与数据库中的真假货币信息进行比对，以判断纸币的真伪。
光学检测技术可以检测纸币的印刷质量、防伪特征、纸张材质等方面的特征，从而进行鉴别和区分。
二、磁性检测技术除了光学检测技术外，纸币鉴别机还采用了磁性检测技术。
该技术利用纸币上的磁性油墨进行检测，通过磁传感器来测量纸币上的磁场强度和方向。
真实的纸币通常会在特定位置使用磁性油墨，利用这一特征可以进行真伪鉴别。
磁性检测技术通常能够检测到纸币上的磁性图案和磁条，有效区分真假货币。
三、红外线检测技术红外线检测技术也是纸币鉴别机中的一项重要技术。
该技术利用红外传感器来检测纸币上的红外图案和特征。
真实的纸币通常会在特定位置使用红外油墨，通过红外线检测技术可以进行真伪鉴别。
红外线检测技术还可以检测纸币上的红外荧光图案，用于鉴别纸币的真伪和防伪性。
四、超声波检测技术除了光学检测、磁性检测和红外线检测技术外，纸币鉴别机还采用了超声波检测技术。
该技术利用超声波传感器发送和接收超声波信号，通过测量超声波的传播时间和强度来检测纸币上的厚度、纸张材质和水印等特征。
超声波检测技术能够快速准确地检测出纸币的真实性和完整性。
综上所述，纸币鉴别机的工作原理主要包括光学检测、磁性检测、红外线检测和超声波检测等多种技术的综合应用。
这些技术能够对纸币进行全面、准确和高效的鉴别，保障交易过程的安全性和精确性。
随着科技的不断进步和发展，纸币鉴别机的工作原理也会不断更新和完善，以应对新型假币的挑战，为社会的发展和进步做出更大的贡献。
纸币识别器工作原理
纸币识别器工作原理
纸币识别器是一种对纸币进行自动识别和计算金额总数的设备，在零售业、银行、餐厅、娱乐场所等多种场景中都有应用。
下面就纸币识别器的工作原理进行详细介绍。
纸币识别器的工作原理是，先将用户投进的纸币放入一个特定的空间，因为纸币的实物特征不同，为了将所有的纸币辨别出来，印刷图案也会不同，所以在纸币售货系统中必须通过一部特定的纸币识别器给投进去的纸币分面值和发行银行，并计算出投入纸币金额总数。
比如日常生活中餐馆或地铁站门禁系统里纸币识别器的操作原理，它的核心部件是一个传感器机械结构，能够把输入的纸币定位、倾斜、分度、分辨面值及发行银行以及金额等特征，并把识别结果及金额发出合理的输出信号，以便而后屏幕能正确显示识别出的发行银行、面值及金额等信息。
纸币识别器，除了传感器机械结构外，还有微电子、控制等多个功能组件，这里要强调的一点是：火花室是整台纸币识穿识别机的核心部件，它能够对输入的纸币的上的花纹和特征点进行辨认，有效的抑制货币的假钞漏辨现象，从而保证了准确率和安全性。
简要总结，纸币识别器是通过传感器机械结构和火花室这两大部件，将投进去的纸币进行定位、倾斜、分度、分辨面值及发行银行，以及钱币金额等运算，最终将准确的结果输出。
WJD智能点钞机
WJD智能点钞机点钞机又称人民币伪钞鉴别仪。
智能点钞机是按照国标GB16999-1997《人民币伪钞鉴别仪》和JR/TO OO2-94《点钞机标准》采用全数码化技术设计的高科技产品。
它具有计数准确、鉴别能力强，操作简便，安全可能等特点。
适用于金融、邮电行业及企事业单位出纳员对第四套、第五套人民币进行真伪鉴别及清点张数之用。
WJD 型智能点钞机是面向二十一世界的最新产品。
采用数字化电路设计，高科技微处理系统，具有准确的计数性能和最强的五重鉴伪功能，新老版本兼容。
一、特点•自动启停•鉴别假币具有荧光鉴别、磁性鉴别、红外鉴别、安全线鉴别、纸张鉴别五种检测功能。
•异常币识别可识别异常纸币，包括半张、纸条、及不同面额纸币等。
•自动清零•预置功能可根据预置张数进行分批处理。
•自动清扫功能能自动清扫计数、识伪传感器上的灰尘。
•防漏张功能没有将已清点完的纸币拿尽，机器不进行清点。
•故障自珍断通电后机器自动检查工作状态•内置式吸尘点钞外形图二、技术指标1 、点钞速度：不低于900 张/min2 、计数显示范围：0~99993 、功率：70W4 、电源电压：AC 220V ±10% ；50Hz5 、噪声：＜60db6 、错点率：不大于1/100007 、漏点率：不大于1/50008 、误点率：不大于1/20009 、重量：6.5Kg10、体积：330 ×220 ×165mm三、控制电路部份由主控电路板、电源板、显示器、变压器等组成。
它将各传感器输入的信号和人工操作操作指令进行A/ D 转换，由单片机进行计算、比较、判断和数码化处理后发出指令，控制电机和显示部分的工作。
见图电路控制示意图项目文件清单：电路原理图、PCB图、机械结构图（CAD）、全套工艺文件（部件制作、装配、检验等）、原器件清单、汇编程序源代码（有详细注释）和HEX文件、使用说明书等详尽资料。
按图施工，就能制造出合符国标的点钞机。
上海威佛微电子 BV20纸币器 说明书
®®Innovative Technology LimitedBV20纸币器使用手册上海威佛微电子有限公司制作内 容1.介绍 (3)2. 手册内容 (3)3. 使用环境以及电源要求 (4)4. 简要描述 (5)5. 物理接口: 硬件 (6)5.1 接口所用管脚配置 (6)5.2 设置按钮的功能 (8)5.2 表格 6 –设置按钮的功能 (8)BV20 程序设置模式 (8)BV20 配制卡程序设置模式 (8)如何显示当前BV20 的接口方式 (8)5.3 附加硬件功能 (8)6. 硬件接口协议: (10)6.1 并行输出: (10)6.2 脉冲输出： (10)6.5 Smiley® 安全串口协议- SSP (10)6.6 MDB 协议 (MDB/ICP) (11)7. 如何使用BV20 配置卡 (11)8. 机械安装 (12)9. 日常维护 (13)9.1 再校验。
(13)10. 支持工具 (13)10.1 配置卡 (13)10.2 ITL 纸币器管理软件 (13)附件 B – 暂存功能 (13)附件 C – 接口工具DA1 – DA2 (14)附件 D – 配置卡 (16)附件F – 低功耗模式 (22)®1. 介绍注意事项：• BV20 需要与2A 的保险丝配合使用• BV 20 与NV7/8/9/10 完全兼容BV20 带来了一些新的应用与使用技巧，我们建议您详细阅读本手册，如果您有任何问题，请按照以下联系方式联络我们Innovative Technology Ltd. 中国销售处上海市浦东新区东绣路1389弄1幢803室Zip： 200127电话：021－68458945传真：021－39650007手机：135****1668邮件 ：*******************.cn网址: 2. 手册内容本手册的适用范围:1. 如何安装BV20，.2. 如何维护BV20.注意事项:• 请注意BV20 的使用环境要求.• 请不要润滑BV20，否则会影响BV20 的运转• 请不要对光学透镜打磨.• 如果BV20 被拆开维护，需要重新校验和重新初始化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
硬件接口
• 所有输出都是 open collector 开集 • 输出需要通过10K的电阻拉高以连接主机 • 输入需要通过10K的电阻与内部的5V拉
高
通讯协议
• 并口 • 脉冲 • SSP • 特殊
– Binary – Serial IO 300 baud default – MDB – Cctalk – Serial IO 9600 baud
后端位置传感器
纸币传输方式
Front Sensor
Start Sensor
Rear Sensor
Lens Sensors Stacker Sensors
Rear Flag
纸币传输方式
Front Sensor
Start Sensor
Rear Sensor
Lens Sensors Stacker Sensors
触发传感器
• 红外光从底部发射 • 光电二极管位于顶部 • 顶部光电晶体管工作 • 当纸币进入时，红外光被阻止 • 光电晶体管停止工作 • 给出开始读取纸币的信号
菊花轮位置传感器
• 位于马达外的齿轮上 • 传感器检测菊花轮的工作状态 • 红外发射以及接收传感器 • 检测运动的速度 • 控制纸币器读取的进度
级 • 可选择多种接口方式
数据包
• 不同的国家拥有不同的数据包 • 数据包可以用纸币器管理软件升级 • 制作SPF数据包时我们需要每一种币值
140张纸币 • 数据包的文件格式是.cv9 • 例如 - CNY0290300.cv9
纸币传输方式
前端位置传感器 触发传感器
后端位置传感器
透镜传感器 压板传感器
前端位置传感器
• 红外光从底部发射 • 光电二极管位于顶部 • 触发马达 • 两个位置传感器以确保客户居中放入纸
币
透镜传感器
• 四组传感器 • 组合光信号发射放射到纸币上 • 光电转换 • 阈值校正
透镜传感器
2
1
3
4
UV Red Sensor IR
透镜
• 注意防止划伤透镜 • 不可以打磨透镜
Rear Flag
纸币传输方式
Front Sensor
Start Sensor
Rear Sensor
Lens Sensors Stacker Sensors
Rear Flag
纸币传输方式
Front Sensor
Start Sensor
Rear Sensor
Lens Sensors Stacker Sensors
并口接口
• 所有4个DIP打向下方 • 100mS 信号带宽 • Pins 1 to 4 提供售卖信号 • PIN 10 提供暂存信号 • 4个禁用管脚 – pins 5,6,7 & 8
脉冲接口
• 4号Dip 开关 打向上方，其他的向下 • 脉冲信号从1号管脚输出 • 脉冲时间以及宽度可调 • 利用2号DIP开关可以实现4倍脉冲 • 脉冲信号低电平有效
故障分析以及解决
• 无法压币
– 检查钞箱是否安装正确 – 钞箱是否有损坏 – 检查LED状态
The End
• 是否有其它问题
谢谢您的支持！
后端位置传感器
• 反射型红外接收发射传感器 • 在通道中的纸币将放射红外光 • 光电晶体管工作 • 主要用于安全考虑
下端位置传感器
• 防止钓鱼 • 独立PCB上放置红外接受发射传感器 • 检测粘帖在纸币上的胶带或线 • 机械禁止挡板
压板位置传感器
• 红外接收发射传感器 • 位于挡板的传感器 • 检测压板上下的位置 • 加电时初始化压板的位置
Serial IO 接口
• Simple serial I/O mode • 需要 SIO firmware 支持 同时将DIP开关
打倒 SPECIAL 模式
MDB 接口
• 为自动售卖机开发的MDB接口 • 需要 MDB firmware 支持，同时将DIP开
关 • 需要同IF5一起使用 • 通过IF5调整电源
SSP 接口
• ITL 开发的接口方式 • 主机可以完全控制纸币器 • 更高的安全性 • 完善的开发系统
Binary 接口
• 一共提供15个通道 • 需要 BIN firmware 支持，同时将DIP开关
打倒 SPECIAL 模式 • Binary 输出信号是 管脚 1 to 4 • 100mS 低电平有效信号
是否合拢 – 检查LED的工作状态
故障分析以及解决
• 马达运转缓慢
– 检查是否有异物在NV9中 – 用沾有清洁剂的白色棉布清洁NV9的入钞通
道 – 检查传输皮带是否安装到位 – 检查是否有润滑油在皮带上
故障分析以及解决
• 纸币被压到一侧
– 检查是否纸币通道有损伤 – 检查是否有异物在NV9中 – 检查皮带 – 检查皮带轮是否可以转动
故障分析以及解决
• NV9不断重启
– 检查NV9的供电线缆 – 检查黑色橡胶连接线缆是否安装到位以及是
否有损伤 – 检查压板是否工作正常 – 检查钞箱是否安装到位 – 检查LED工作状态
故障分析以及解决
• 不输出收到纸币信号
– 检查电源电压 – 检查DIP的设置 – 检查接口模式 – 检查马达是否正常转动
Rear Flag
纸币传输方式
Front Sensor
Start Sensor
Rear Sensor
Lens Sensors Stacker Sensors
Rear Flag
纸币传输方式
Front Sensor
Start Sensor
Rear Sensor
Lens Sensors Stacker Sensors
下菱形传动控制板 • 取下连接线缆
纸币识别器管理软件
纸币器状态检测
纸币识别器管理软件
接收纸币状态检测
故障分析以及解决
• 无法启动
– 检查16PIN连接器是否与纸币器正确连接 – 检查NV9端16PIN连接器的引脚是否有弯曲 – 检查黑色橡胶连接线缆是否安装到位 – 检测是否有纸币或其他物体卡在NV9中
连接线缆
• 18 PIN • 供电 • 提供顶部到底部的双向信号连接
安装压板
• 减少安装螺丝 • 采用弹簧卡口 • 过程控制
– 菊花轮传感器控制马达速度 – 电阻电压控制马达电流 – 压板远端位置传感器
Firmware
• Firmware 是NV9的操作系统 • Firmware 控制马达和传感器 • Firmware 文件可以用纸币器管理软件升
Serial IO 9600 接口
• Simple serial I/O mode • 需要 SI2 firmware 支持，同时将DIP开关 • 默认为 9600 baud
清洁以及维护
• 推动前端的红色卡位，打开上护盖 • 清水配合普通的家用清洁剂稀释使用 • 使用普通白色棉布。 • 禁止使用酒精等腐蚀性容积 • 在清洁透镜区域是需要小型 • 禁止打磨透镜
NV9
NV9 简介
• 由于采用高速马达，纸币处理速度提升到5.5秒 • 512K的内存来适应更多的数据包 • 先进的32 位处理器 • 采用先进的紫外光技术 • 所有的数据包采用 SPF技术（我们同英国航天
研究部门联合开发的） • 更多的状态LED显示 • 电压监控系统
主要电子器件
• 前端位置传感器 • 透镜传感器 • 触发传感器 • 菊花轮传感器 • 后端位置传感器 • 下端位置传感器 • 压板位置传感器
Innovative Technology Ltd
纸币器培训介绍
纸币识别器简介
• 识别不同面额的纸币 • 接收纸币并将相应的币值信号发送给主
机 • 当纸币的已收到信号发出后，将纸币压
入钞箱 • 有完善的安全防范系统 • 限制假币
基本运作原理
• 触发传感器检测纸币正在放入NV9 • 采集进入纸币的数据 • 暂存纸币以等待主机指令 • 接受纸币并压币 • 发送已收到纸币的面额给主机 • 推出无法识别的纸币
Rear Flag
纸币传输方式
Front Sensor
Start Sensor
Rear Sensor
Lens Sensors Stacker Sensors
Rear Flag
பைடு நூலகம்
纸币传输方式
Front Sensor
Start Sensor
Rear Sensor
Lens Sensors Stacker Sensors
主要的机械元件
• 马达 • 面板 • 钱箱 • 连接线缆 • 压板
马达
• 两组马达 • 一组驱动皮带一组驱动压板 • PWM 信号用于控制速度 • 电压驱动
面板
• 多种面板方式 • 水平 以及 垂直 • 垂直向上 垂直向下 • 针对较窄纸币的特殊面板
钱箱
• 300张 或 600 张 • 抽屉式 或 卡入式 • 水平的面板无法采用 卡入式
• 红灯在工作时化时以一秒一次的方式闪 烁 – 传动系统问题
• 红灯在初始化时以半秒一次的方式闪烁 – Dataset问题
• 红灯在初始化时以一秒一次的方式闪烁 – 传感器问题
NV9 整体结构
菱形传输控制板
主控板已经附件
下部挡板及附件
抽屉式钱箱
分解NV9
• 初始供电以确保压板会到初始位置 • 按住上盖两侧的红色卡臂，取下面板 • 平推上盖前端的红色卡口，打开NV9 • 取下上半部控制板 • 按下传动控制部分前端的黑色卡板，取
故障分析以及解决
• 不接受纸币
– 检查LED的工作状态 – 检查16PIN连接器是否与纸币器正确连接 – 检查4PIN拨动开关是否设置了正确的接口方
