机械设计齿轮经典题
直齿锥齿轮传动计算例题
例题10-3试设计一减速器中的直齿锥齿轮传动。已知输入功率P=10kw，小齿轮转速n1=960r/min，齿数比u=3.2，由电动机驱动，工作寿命15年（设每年工作300天），两班制，带式输送机工作平稳，转向不变。 [解]1.选定齿轮类型、精度等级、材料及齿数 （1）选用标准直齿锥齿轮齿轮传动，压力角取为20°。 （2）齿轮精度和材料与例题10-1同。 （3）选小齿轮齿数z1=24，大齿轮齿数z2=uz1=3.224=76.8，取z2=77。 2.按齿面接触疲劳强度设计 （1）由式（10-29）试算小齿轮分度圆直径，即 1) =1.3 计算小齿轮传递的转矩。 9.948 选取齿宽系数=0.3。 查得区域系数 查得材料的弹性影响系数。 [] 由图 由式（ ， 由图10-23查取接触疲劳寿命系数 取失效概率为1%，安全系数S=1，由式（10-14）得 取和中的较小者作为该齿轮副的接触疲劳许用应力，即
2）试算小齿轮分度圆直径 (2) 1 3.630m/s ②当量齿轮的齿宽系数 0.342.832mm 2) ①由表查得使用系数 ②根据级精度（降低了一级精度） ④由表 由此，得到实际载荷系数 3)由式（10-12），可得按实际载荷系数算得的分度圆直径为 及相应的齿轮模数 3.按齿根弯曲疲劳强度设计 （1）由式（10-27）试算模数，即
1）确定公式中的各参数值。 ①试选 ②计算 由分锥角 由图 由图 由图查得小齿轮和大齿轮的齿根弯曲疲劳极限分别为 由图取弯曲疲劳寿命系数 ，由式（10-14）得 因为大齿轮的大于小齿轮，所以取 2)试算模数。 =1.840mm
机械设计基础试题及答案解析
A卷 一、简答与名词解释(每题5分，共70分) 1. 简述机构与机器的异同及其相互关系 答. 共同点：①人为的实物组合体；②各组成部分之间具有确定的相对运动；不同点：机器的主要功能是做有用功、变换能量或传递能量、物料、信息等；机构的主要功能是传递运动和力、或变换运动形式。相互关系：机器一般由一个或若干个机构组合而成。 2. 简述“机械运动”的基本含义 答. 所谓“机械运动”是指宏观的、有确定规律的刚体运动。 3. 机构中的运动副具有哪些必要条件？ 答. 三个条件：①两个构件；②直接接触；③相对运动。 4. 机构自由度的定义是什么？一个平面自由构件的自由度为多少？ 答. 使机构具有确定运动所需输入的独立运动参数的数目称机构自由度。平面自由构件的自由度为3。 5. 机构具有确定运动的条件是什么？当机构的原动件数少于或多于机构的自由度时，机构的运动将发生什么情况？ 答. 机构具有确定运动条件：自由度＝原动件数目。原动件数目<自由度，构件运动不确定；原动件数目>自由度，机构无法运动甚至构件破坏。 6. 铰链四杆机构有哪几种基本型式？ 答. 三种基本型式：曲柄摇杆机构、双曲柄机构和双摇杆机构。 7. 何谓连杆机构的压力角、传动角？它们的大小对连杆机构的工作有何影响？以曲柄为原动件的偏置曲柄滑块机构的最小传动角minγ发生在什么位置？ 答. 压力角α：机构输出构件（从动件）上作用力方向与力作用点速度方向所夹之 锐角；传动角γ：压力角的余角。α＋γ≡900 。压力角（传动角）越小（越大）， 机构传力性能越好。偏置曲柄滑块机构的最小传动角γmin发生在曲柄与滑块移动导路垂直的位置 8. 什么是凸轮实际轮廓的变尖现象和从动件（推杆）运动的失真现象？它对凸轮机构的工作有何影响？如何加以避免？
机械设计基础6 齿轮传动习题作业与答案
项目二减速传动装置传动方案及传动系统的分析与设计 任务二齿轮传动设计 习题 6.1．填空题 1.渐开线形状决定____的大小。 (1) 展角(2) 压力角(3) 基圆 2.斜齿轮的标准模数和压力角在____上。 (1) 端面(2) 法面(3) 轴面 3.渐开线齿轮传动的啮合角等于____圆上的压力角。 (1) 分度圆(2) 节圆(3) 基圆 4. 要实现两相交轴之间的传动，可采用。 (1) 圆柱直齿轮传动(2) 圆柱斜齿轮传动(3) 直齿锥齿轮传动 5.圆锥齿轮的标准参数在____面上。 (1) 法(2) 小端(3) 大端 6.一标准直齿圆柱齿轮的周节Pt=15.7mm,齿顶圆直径D０＝400mm,则该齿轮 的齿数为____。 (1) 82(2) 80 (3) 78 (4)76 7. 一般参数的闭式软齿面齿轮传动的主要失效形式是。 (1) 齿面胶合(2) 齿面磨粒磨损(3) 轮齿折断(4) 齿面点蚀 8. 一般参数的闭式硬齿面齿轮传动的主要失效形式是。 (1) 齿面塑性变形(2) 齿面胶合(3) 齿面点蚀(4) 轮齿折断 9. 一般参数的开式齿轮传动的主要失效形式是。 (1) 齿面塑性变形(2) 齿面胶合(3) 齿面点蚀(4)齿面磨粒磨损
10. 发生全齿折断而失效的齿轮，一般是。 (1) 斜齿圆柱齿轮(2) 齿宽较大、齿向受载不均的直齿圆柱齿轮 (3) 人字齿轮(4) 齿宽较小的直齿圆柱齿轮 11. 设计一般闭式齿轮传动时，计算接触疲劳强度是为了避免失效。 (1) 轮齿折断(2) 齿面胶合(3) 齿面点蚀(4) 磨粒磨损 12.目前设计开式齿轮传动时，一般按弯曲疲劳强度设计计算，用适当增大模数的办法 以考虑的影响。 (1) 齿面塑性变形(2) 齿面胶合(3) 齿面点蚀(4)磨粒磨损 13. 对齿轮轮齿材料性能的基本要求是。 (1) 齿面要硬，齿心要脆(2) 齿面要软，齿心要韧 (3) 齿面要硬，齿心要韧(4) 齿面要软，齿心要韧 14. 材料为20Cr 的齿轮要达到硬齿面，常用的热处理方法 是。 (1) 表面淬火(2) 调质(3) 整体淬火(4) 渗碳淬火 15. 设计一对材料相同的软齿面齿轮传动时，一般使小齿轮齿面硬度HBS1和大齿轮齿 面硬度HBS2的关系为。 (1) HBS1＞HBS2 (2) HBS1＜HBS2 (3) HBS1= HBS2 16. 对于一对材料相同的钢制软齿面齿轮传动，常用的热处理方法是。 (1) 小齿轮淬火，大齿轮调质(2) 小齿轮调质，大齿轮淬火 (3) 小齿轮正火，大齿轮调质(4) 小齿轮调质，大齿轮正火 17. 对于闭式软齿面齿轮传动，在传动尺寸不变并满足弯曲疲劳
机械设计齿轮传动设计答案解析
题10-6 图示为二级斜齿圆柱齿轮减速器, 第一级斜齿轮的螺旋角 1 β的旋 向已给出。 （1）为使Ⅱ轴轴承所受轴向力较小,试确定第二级斜齿轮螺旋角β的旋向, 并画出各轮轴向力、径向力及圆周力的方向。 （2）若已知第一级齿轮的参数为:Z 1 =19,Z 2 =85,m n =5mm,0 20 = n α,a=265mm, 轮1的传动功率P=,n 1 =275 r/min。试求轮1上所受各力的大小。 解答: 1．各力方向：见题解10-6图。 2．各力的大小：m N 045 . 217 m N 275 25 .6 9550 9550 1 1 1 ? = ? ? = ? =n P T 148 . 11 , 9811 .0 265 2 ) 85 19 ( 5 2 ) ( cos2 1 1= = ? + ? = + =β β a z z n m ； mm 83 . 96 cos 1 1 = =β z n m d； N 883 tan , N 1663 cos tan , N 4483 2000 1 1 1 1 1 1 1 1 1 = = = = = =β β α t a t r t F F n F F d T F ； 题10-7图示为直齿圆锥齿轮-斜齿圆柱齿轮减速器,为使Ⅱ轴上的轴向力 抵消一部分,试确定一对斜齿圆柱齿轮螺旋线的方向;并画出各齿轮轴向力、径向 力及圆周力的方向。 解答：齿轮3为右旋，齿轮4为左旋; 力的方向见题解10-7图。 题解 题
↓ 题10-9 设计一冶金机械上用的电动机驱动的闭式斜齿圆柱齿轮传动, 已知:P = 15 kW,n 1 =730 r/min,n 2 =130 r/min,齿轮按8级精度加工,载荷有严重冲击,工作时间t =10000h,齿轮相对于轴承为非对称布置,但轴的刚度较大,设备可靠度要求较高,体积要求较小。（建议两轮材料都选用硬齿面） 解题分析：选材料→确定许用应力→硬齿面，按轮齿的弯曲疲劳强度确定齿轮的模数→确定齿轮的参数和几何尺寸→校核齿轮的接触疲劳强度→校核齿轮的圆周速度 解答:根据题意,该对齿轮应该选用硬齿面,其失效形式以轮齿弯曲疲劳折断为主。 1. 选材料 大、小齿轮均选用20CrMnTi 钢渗碳淬火（[1]表11-2），硬度为56～62HRC ，由[1]图 11-12 和[1]图11-13查得：MPa 1500,MPa 430lim lim ==H F σσ 2.按轮齿弯曲疲劳强度进行设计 （1）确定FP σ 按[1]式（11-7 P227）计算，取6.1,2min ==F ST S Y ；齿轮的循环次数： 8111038.41000017306060?=???==at n N ,取11=N Y ,则: 538MPa MPa 16 .124301m in lim 1=??== N F ST F FP Y S Y σσ （2）计算小齿轮的名义转矩T 1
10 机械设计作业_齿轮传动答案
齿轮传动 1、齿轮传动常见的失效形式有哪些？简要说明闭式硬齿面、闭式软齿面和开式齿轮传动的设计 准则。 【答】 齿轮传动常见的失效形式有以下几种：（1）轮齿折断；（2）齿面点蚀；（3）齿面磨损；（4）齿面胶合；（5）塑性变形。 闭式硬齿面的设计以保证齿根弯曲疲劳强度为主；闭式软齿面的设计通常以保证齿面接触疲劳强度为主；开式齿轮传动的设计目前仅以保证齿根弯曲疲劳强度作为设计准则。 2、简要分析说明齿轮轮齿修缘和做成鼓形齿的目的。 【答】 齿轮轮齿修缘是为了减小齿轮传动过程中由于各种原因引起的动载荷。做成鼓形是为了改善载荷沿接触线分布不均的程度。 3、软齿面齿轮传动设计时，为何小齿轮的齿面硬度应比大齿轮的齿面硬度大30～50 HBS？ 【答】 金属制的软齿面齿轮配对的两轮齿中，小齿轮齿根强度较弱，且小齿轮的应力循环次数较多，当大小齿轮有较大硬度差时，较硬的小齿轮会对较软的大齿轮齿面产生冷作硬化的作用，可提高大齿轮的接触疲劳强度。所以要求小齿轮齿面硬度比大齿轮大30~50HBS。 4、齿轮传动设计时，为何小齿轮的齿宽应比大齿轮的齿宽大5～10 mm？ 【答】 将小齿轮的齿宽在圆整值的基础上人为地加宽5~10mm，以防止大小齿轮因装配误差产生轴向错位时导致啮合齿宽减小而增大轮齿的工作载荷。 5、试分析图示斜齿圆柱齿轮所受的力（用受力图表示出各力的作用位置和方向）。
【解】 题 5 图 6、设两级斜齿圆柱齿轮减速器的已知条件如图所示，问： 1） 低速级斜齿轮的螺旋线方向应如何选择才能使中间轴上两齿轮的轴向力方向相反； 2） 低速级螺旋角β应取多大数值才能使中间轴上两个轴向力互相抵消。 【解】 （1）由于中间轴上两齿轮分别为主动和从动轮，且旋转方向相同，因此为使轴向力方向相反，必须使齿轮3的螺旋方向与齿轮2的相同。齿轮2为左旋，故齿轮3必须左旋，齿轮4右旋。 （2）使中间轴上轮2和轮3的轴向力互相完全抵消，需要满足32a a F F =。 333222tan ,tan ββt a t a F F F F == 因齿轮2和齿轮3传递的转矩相同 2 2332 2 d F d F T t t ==，且 33332222cos /,cos /ββn n m z d m z d == 整理后可得 3 222 33233223cos cos tan tan ββββn n t t m z m z d d F F = == 因此 1438.015sin 51 317 5sin sin 222333=??== οββn n m z m z "2'16827.83οο==β 7、如图所示的齿轮传动，齿轮A 、B 和C 的材料都是中碳钢调质，其硬度：齿轮A 为240 HBS ， F t2 F r1 F r2 F r3 F r4 F t1 F t3 F t4 F a2 F a1 F a3 F a4

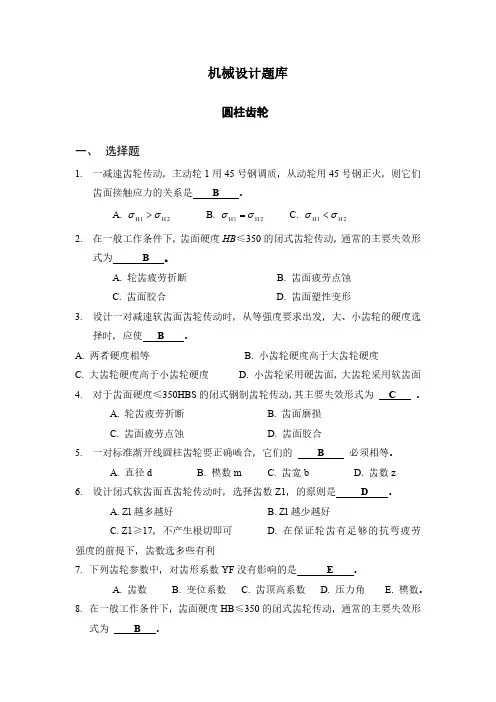

机械设计习题 (1)齿轮
一、选择题 1、一般开式齿轮传动的主要失效形式是＿C＿。 A、齿面胶合 B、齿面疲劳点蚀 C、齿面磨损或轮齿疲劳折断 D、轮齿塑性变形 2、高速重载齿轮传动，当润滑不良时，最可能出现的失效形式是＿A＿。 A、齿面胶合 B、齿面疲劳点蚀 C、齿面磨损 D、轮齿疲劳折断 3、45号钢齿轮，经调质处理后其硬度值约为＿B＿。 A、HRC＝45~50 B、HBS=220~270 C、HBS=160~180 D、HBS=320~350 4、齿面硬度为56~62HRC的合金钢齿轮的加工工艺过程为＿C＿。 A、齿坏加工、淬火、磨齿、滚齿 B、齿坏加工、淬火、滚齿、磨齿 C、齿坏加工、滚齿、渗碳淬火、磨齿 D、齿坏加工、滚齿、磨齿、淬火 5、齿轮采用渗碳淬火的热处理方法，则齿轮材料只可能是＿D＿。 A、45号钢 B、ZG340~640 C、20Cr D、20CrMnTi 6、齿轮传动中齿面的非扩展性点蚀一般出现在＿A＿。 A、跑合阶段 B、稳定性磨损阶段 C、剧烈磨损阶段 D、齿面磨料磨损阶段 7、对于开式齿轮传动，在工程设计中，一般＿D＿。 A、按接触强度设计齿轮尺寸，再校核弯曲强度 B、按弯曲强度设计齿轮尺寸，再校核接触强度 C、只需按接触强度设计 D、只需按弯曲强度设计 8、一对标准直齿圆柱齿轮，已知z1=18，a2=72，则这对齿轮的弯曲应力＿A＿。 A、sF1>sF2 B、sF1 二、填空题 16．槽轮机构的主要参数是 和 。 17．机械速度的波动可分为 和 两类。 18．轴向尺寸较大的回转件，应进行 平衡，平衡时要选择 个回转平面。 19．当一对齿轮的材料、齿数比一定时，影响齿面接触强度的几何尺寸参数主要是 和 。 20．直齿圆柱齿轮作接触强度计算时，取 处的接触应力为计算依据，其载荷由 对轮齿承担。 21．蜗杆传动作接触强度计算时，铝铁青铜ZCuAl10Fe 3制作的蜗轮，承载能力取决于抗 能力；锡青铜ZCuSn10P 1制作的蜗轮，承载能力取决于抗 能力。 22．若带传动的初拉力一定，增大 和 都可提高带传动的极限摩擦力。 23．滚子链传动中，链的 链速是常数，而其 链速是变化的。 24．轴如按受载性质区分，主要受 的轴为心轴，主要受 的轴为传动轴。 25．非液体摩擦滑动轴承进行工作能力计算时，为了防止过度磨损，必须使 ； 而为了防止过热必须使 。 16．槽数z 拨盘圆销数K 17. 周期性 非周期性 18．动 两 19. 分度圆直径d 1（或中心距a ） 齿宽b 20. 节点 一 21. 胶合 点蚀22．包角1α 摩擦系数 23. 平均 瞬时 24．弯矩 扭矩 25. [][]υυp p p p ≤≤ 三、分析题 26． 图1所示链铰四杆机构中，各构件的长度为a =250mm,b =650mm, C =450mm,d =550mm 。 试问：该机构是哪种铰链四杆机构，并说明理由。 图1 最短杆与最长杆长度之和（250+650）小于其余两杆长度之和（450+550），满足存在曲柄的 必要条件，且最短杆为连架杆。 故该铰链四杆机构为曲柄摇杆机构。 27． 图2所示展开式二级斜齿圆柱齿轮传动，I 轴为输入轴，已知小齿轮1的转向n 1和齿 齿轮传动 一、选择题 7-1．对于软齿面的闭式齿轮传动，其主要失效形式为________。 A ．轮齿疲劳折断 B ．齿面磨损 C ．齿面疲劳点蚀 D ．齿面胶合 7-2．一般开式齿轮传动的主要失效形式是________。 A ．轮齿疲劳折断 B ．齿面磨损 C ．齿面疲劳点蚀 D ．齿面胶合 7-3．高速重载齿轮传动，当润滑不良时，最可能出现的失效形式为________。 A ．轮齿疲劳折断 B ．齿面磨损 C ．齿面疲劳点蚀 D ．齿面胶合 7-4．齿轮的齿面疲劳点蚀经常发生在________。 A ．靠近齿顶处 B ．靠近齿根处 C ．节线附近的齿顶一侧 D ．节线附近的齿根一侧 7-5．一对45钢调质齿轮，过早的发生了齿面点蚀，更换时可用________的齿轮代替。 A ．40Cr 调质 B ．适当增大模数m C ．45钢齿面高频淬火 D ．铸钢ZG310-570 7-6．设计一对软齿面减速齿轮传动，从等强度要求出发，选择硬度时应使________。 A ．大、小齿轮的硬度相等 B ．小齿轮硬度高于大齿轮硬度 C ．大齿轮硬度高于小齿轮硬度 D ．小齿轮用硬齿面，大齿轮用软齿面 7-7．一对齿轮传动，小轮材为40Cr ；大轮材料为45钢，则它们的接触应力________。 A ．1H σ=2H σ B. 1H σ＜2H σ C ．1H σ＞2H σ D ．1H σ≤2H σ 7-8．其他条件不变，将齿轮传动的载荷增为原来的4倍，其齿面接触应力________。 A ．不变 B ．增为原应力的2倍 C ．增为原应力的4倍 D ．增为原应力的16倍 7-9．一对标准直齿圆柱齿轮，z l = 21，z 2 = 63，则这对齿轮的弯曲应力________。 A. 1F σ＞2F σ B. 1F σ＜2F σ C. 1F σ =2F σ D. 1F σ≤2F σ 7-10．对于开式齿轮传动，在工程设计中，一般________。 A ．先按接触强度设计，再校核弯曲强度 B ．只需按接触强度设计 C ．先按弯曲强度设计，再校核接触强度 D ．只需按弯曲强度设计。 7-7．设计闭式软齿面直齿轮传动时，选择小齿轮齿数z 1的原则是________。 一、填空题：（每空1分，计32分） 1. 按表面间摩擦状态不同,滑动轴承可分为 液体摩擦 滑动轴承和 非液体摩擦 滑动轴承 2. 普通螺栓连接的凸缘联轴器是通过 摩擦力矩 传递转矩的；铰制孔螺栓连接的凸缘联轴器是通过 剪切与挤压 传递转矩的。 3. 三角形螺纹的牙型角为 60度 ，因其具有较好的 自锁 性能，所以通常用于 连接 。 4. 滑动轴承轴瓦上浇铸轴承衬的目的是 提高轴瓦的减磨耐磨性能 写出一种常用轴承衬材料的名称 轴承合金 。 5. 普通平键的工作面是 两侧面 ，其主要失效形式为 平键被压溃 ，其剖面尺寸b*h 是根据 轴的直径 来选择的。 6. 轮齿折断一般发生在 齿根 部位，为防止轮齿折断，应进行 齿根弯曲疲劳 强度计算。 7. 滚动轴承的基本额定寿命是指一批轴承，在相同运转条件下，其中 90 ％的轴承不发生 疲劳点蚀 前所运转的总转数。 8. 按工作原理不同，螺纹连接的防松方法有 摩擦防松 、 机械防松 和 破坏螺纹副防松 。 9.转速与当量动载荷一定的球轴承，若基本额定动载荷增加一倍，其寿命为原来寿命的 8 倍。 10.蜗杆传动中，蜗杆分度圆柱上的螺旋线升角应等于蜗轮分度圆上的螺旋角，且两螺旋线方向应 相同 。 11.机构具有确定运动的条件是（1） 机构自由度大于零 （2） 原动件数等于自由度数 。 12.曲柄摇杆机构中，当 曲柄 与 机架 处于两次共线位置之一时，出现最小传动角。 13.圆柱螺旋弹簧的特性线是表示弹簧 受力与变形 之间的关系曲线；弹簧受轴向工作载荷时，其簧丝横截面上的应力最大点在 簧丝内侧点 ； 哈工大2004年秋季学期 机械设计基础（80学时） 试题答案 习题及参考答案 一、单项选择题（从给出的A、B、C、D中选一个答案） 1 一般开式齿轮传动的主要失效形式是C。 A. 齿面胶合 B. 齿面疲劳点蚀 C. 齿面磨损或轮齿疲劳折断 D. 轮齿塑性变形 2 高速重载齿轮传动，当润滑不良时，最可能出现的失效形式是A。 A. 齿面胶合 B. 齿面疲劳点蚀 C. 齿面磨损 D. 轮齿疲劳折断 3 45钢齿轮，经调质处理后其硬度值约为B。 A. 45～50 HRC B. 220～270 HBS C. 160～180 HBS D. 320～350 HBS 4 齿面硬度为56～62HRC的合金钢齿轮的加工工艺过程为C。 A. 齿坯加工→淬火→磨齿→滚齿 B. 齿坯加工→淬火→滚齿→磨齿 C. 齿坯加工→滚齿→渗碳淬火→磨齿 D. 齿坯加工→滚齿→磨齿→淬火 5齿轮采用渗碳淬火的热处理方法，则齿轮材料只可能是D。 A. 45钢 B. ZG340-640 C. 20Cr D. 20CrMnTi 6齿轮传动中齿面的非扩展性点蚀一般出现在A。 A. 跑合阶段 B. 稳定性磨损阶段 C. 剧烈磨损阶段 D. 齿面磨料磨损阶段 7 对于开式齿轮传动，在工程设计中，一般D。 A. 按接触强度设计齿轮尺寸，再校核弯曲强度 B. 按弯曲强度设计齿轮尺寸，再校核接触强度 C. 只需按接触强度设计 D. 只需按弯曲强度设计 8 一对标准直齿圆柱齿轮，若z1=18，z2=72，则这对齿轮的弯曲应力A。 A. σF1＞σF2 B. σF1＜σF2 C. σF1=σF2 D. σ≤σF2 F1 9 对于齿面硬度≤350HBS的闭式钢制齿轮传动，其主要失效形式为 例1 设计用于带式输送机传动装置的闭式单级直齿圆柱齿轮传动。传递功率P=2.7kW ，小齿轮转速n 1=350r/min ，传动比i=3.57。输送机工作平稳，单向运转，两班工作制，齿轮对称布置，预期寿命10年，每年工作300天。 解：1. 选择齿轮精度等级、材料、齿数 1）带式输送机属于一般机械，且转速不高，故初选择8级精度。 2）因载荷平稳，传递功率较小，可采用软齿面齿轮。参考表5-6，小齿轮选用45钢调质处理，齿面硬度220~250HBS ，σHLim1=595MPa ， σFE1=230MPa ；大齿轮选用 45钢正火处理，齿面硬度170~200HBS ， σ HLim2=520MPa ，σFE2=200MPa 。 3）初选小齿轮齿数z 1=24，则z 2=iz 1=3.57×24=85.68，取z 2=87。故实际传动比i=z 2/z 1=87/24=3.62，与要求的传动比3.57的误差小于3%。 对于齿面硬度小于350 HBS 的闭式软齿面齿轮传动，应按齿面接触强度设计，再按齿根弯曲强度校核。 2. 按齿面接触强度设计 设计公式5-48 1d ≥1）查表5-8，原动机为电动机，工作机械是输送机，且工作平稳，取载荷系数K=1.2。 2）小齿轮传递的转矩 11 2.7 9550955073.671 350 P N m n T =?= ?= ? 3）查表5-13，齿轮为软齿面，对称布置，取齿宽系数φd =1。 4）查表5-10，两齿轮材料都是锻钢，故取弹性系数Z E =189.8 MPa 1/2。 5）两齿轮为标准齿轮，且正确安装，故节点区域系数Z H =2.5，取重合度系数Z ε=0.9。 6）计算许用接触应力 N W X HLim H H Z Z Z S σσ??=?? ①应力循环次数 小齿轮N 1=60n 1jL h =60×350×1×(2×8×300×10)=10.08×108 大齿轮N 2= N 1/i=10.08×108/3.62=2.78×108 ②据齿轮材料、热处理以及N 1、N 2，查接触疲劳寿命系数图表，不允许出现点蚀，得接触疲劳寿命系数Z N1=1，Z N2=1，两齿轮均为软齿面故ZW=1，ZX=1。 ③一般传动，取安全系数S H =1.1。 ④计算许用接触应力 11115951540.91.1N W X HLim H H MPa Z Z Z S σσ???===??2222 5201427.71.1N W X HLim H H MPa Z Z Z S σσ???===?? 取小值[σ H2]代入计算。 7）计算 1 81.56mm d 8）计算主要尺寸 ①模数m=d 1/z 1=81.56/24=3.4mm 查表5-2，取标准值m=4mm 。 ②分度圆直径d 1=mz 1=4×24=96mm 第三章(1) 一般参数的闭式硬齿面齿轮传动的主要失效形式是。 A 齿面点蚀 B 轮齿折断 C 齿面磨损 D 齿面胶合 (2) 在闭式齿轮传动中，高速重载齿轮传动的主要失效形式是。 A 轮齿疲劳折断 B 齿面疲劳点蚀 C 齿面胶合 D 齿面磨粒磨损 E 齿面塑性变形 (3) 对齿轮轮齿材料性能的基本要求是。 A 齿面要硬，齿心要韧 B 齿面要硬，齿心要脆 C 齿面要软，齿心要脆 D 齿面要软，齿心要韧 (4) 斜齿轮和锥齿轮强度计算中的齿形系数和应力修正系数按查图。 A 实际齿数 B 当量齿数 C 不发生根切的最少齿数 (5) 一减速齿轮传动，主动轮1用45钢调质，从动轮2用45钢正火，则它们齿面接触应力的关系是。 A σH1 < σH2 B σH1 = σH2 C σH1 > σH2 D 可能相同，也可能不同 （6) 一对标准圆柱齿轮传动，已知z1＝20，z2＝50，则它们的齿根弯曲应力是。 A σF1 < σF2 B σF1 = σF2 C σF1 > σF2 D 可能相同，也可能不同 (7) 提高齿轮的抗点蚀能力，不能采用的方法。 A 采用闭式传动 B 加大传动的中心距 C 提高齿面的硬度 D 减小齿轮的齿数，增大齿轮的模数 (8) 在齿轮传动中，为了减小动载荷系数KV，可采取的措施是。 A 提高齿轮的制造精度 B 减小齿轮的平均单位载荷 C 减小外加载荷的变化幅度 D 降低齿轮的圆周速度 （9) 直齿锥齿轮传动的强度计算方法是以的当量圆柱齿轮为计算基础。 A 小端 B 大端 C 齿宽中点处 (10) 直齿圆柱齿轮设计中，若中心距不变，增大模数m，则可以。 A 提高齿面的接触强度 B 提高轮齿的弯曲强度 C 弯曲与接触强度均不变 D 弯曲与接触强度均可提高 (11) 一对相互啮合的圆柱齿轮，在确定轮齿宽度时，通常使小齿轮比大齿轮宽5～10mm，其主要原因是。 A 为使小齿轮强度比大齿轮大些 B 为使两齿轮强度大致相等 C 为传动平稳，提高效率 D 为了便于安装，保证接触线承载宽度 （12) 闭式软齿面齿轮传动的设计方法为。 A 按齿根弯曲疲劳强度设计，然后校核齿面接触疲劳强度 B 按齿面接触疲劳强度设计，然后校核齿根弯曲疲劳强度 C 按齿面磨损进行设计 D 按齿面胶合进行设计 (13) 下列措施中，不利于提高齿轮轮齿抗疲劳折断能力。 A 减轻加工损伤 B 减小齿面粗糙度值 C 表面强化处理 D 减小齿根过渡圆角半径 (1) 钢制齿轮，由于渗碳淬火后热处理变形大，一般须进过加工。 （2) 对于开式齿轮传动，虽然主要实效形式是，但目前尚无成熟可靠的计算方法，目前仅以作为设计准则。这时影响齿轮强度的主要几何参数是。 (3) 闭式软齿面齿轮传动中，齿面疲劳点蚀通常出现在处，提高材料可以增强轮齿抗点蚀的能力。 (4) 在齿轮传动中，若一对齿轮采用软齿面，则小齿轮材料的硬度比大齿轮的硬度高HBS。 (5) 在斜齿圆柱齿轮设计中，应取模数为标准值，而直齿锥齿轮设计中，应取模 机械设计基础试卷1 一、选择题：本大题共15个小题，每小题3分，共45分。在每小题给出的四个选项中，只有一项符合题目的要求，把所选择项前的字母填在题后的括号内。 1．下列铰链四杆机构中，能实现急回运动的是B A．双摇杆机构 B.曲柄摇杆机构 C．双曲柄机构 D.对心曲柄滑块机构 2．平面连杆机构中，当传动角γ较大时，则A A．机构的传力性能较好 B. 机构的传力性能较差 C．可以满足机构的自锁要求 D.机构的效率较低 3．当一对渐开线齿轮制成后，即使两轮的中心距稍有改变，其角速度比仍保持原值不变，原因是：D ' A. 压力角不变 B. 啮合角不变 C．节圆半径不变 D. 基圆半径不变【】 4．渐开线齿轮实现连续传动时，其重合度为D A．ε<0 B.ε=0 C.ε<1 D. ε≥1 【】 5. 塑性材料制成的零件进行静强度计算时，其极限应力为B A．σB B. σs C. σ0 D. σ－1【】 6. 下列四种螺纹中，自锁性能最好的是B A．粗牙普通螺纹 B.细牙普通螺纹 C．梯形螺纹 D.锯齿形螺纹【】 7．普通平键联接在选定尺寸后，主要是验算其A 】 A．挤压强度 B. 剪切强度 C．弯曲强度 D. 耐磨性【】 8．一对相啮合的圆柱齿轮的Z2>Z1，b1>b2,其接触应力的大小是C A．σH1<σH2 B. σH1 >σH2 C. σH1=σH2 D. 可能相等，也可能不等 9．实际齿数相同时，直齿圆柱齿轮、斜齿圆柱齿轮和直齿圆锥齿轮三者齿形系数之间的关系为A A．直齿圆柱齿轮的最大 B. 斜齿圆柱齿轮的最大 C．直齿圆锥齿轮的最大 D. 三者数值相同【】 10．在润滑良好的条件下，为提高蜗杆传动的啮合效率，可采用的方法为：C A．减小齿面滑动速度υs B. 减少蜗杆头数Z1 ： C．增加蜗杆头数Z1 D. 增大蜗杆直径系数q 【】 11. 带传动中，弹性滑动D A．在张紧力足够时可以避免 B．在传递功率较小时可以避免 C．在小带轮包角足够大时可以避免 D．是不可避免【】 12．带传动作减速传动时，带的最大应力σmax等于A A.σ1+σb1+σc B. σ1+σb2+σc C. σ2+σb1+σ c D. σ2+σb2+σc 【】 13. 转轴的变曲应力为A ~ A．对称循环变应力 B.脉动循环变应力 C．非对称循环变应力 D.静应力【】 14．在基本额定动载荷C作用下，滚动轴承的基本额定寿命为106转时，其可靠度为C A．10% B. 80% % % 【】 15．在圆柱形螺旋拉伸（压缩）弹簧中，弹簧指数C是指D A．弹簧外径与簧丝直径之比值 B．弹簧内径与簧丝直径之比值 C．弹簧自由高度与簧丝直径之比值 D．弹簧中径与簧丝直径之比值 1设计一铰链四杆机构。如图所示，其摇杆DC 在两极限位置时与机架DA 所成的夹角 Ψ 1=90o ，Ψ2=135°，机架长L DA =45mm ，摇杆长L DC =30mm 。试用作图法求出曲柄L AB ，连杆L BC 的长度。 作图过程无需说明，但应保留作图线。 评分建议： L AB1=L AB2，L B1C1=L B2C2 L AC1 =L BC-L AB =53mm (a) L AC2=L BC +L AB =70mm (b) (a)，(b)联立解得：L BC =61.5mm L AB =8.5mm 2.设计一铰链四杆 机构。 如图所示，其摇杆DC 在两极限位置时与机架DA 所成的夹角Ψ1=45°，Ψ2=135°，机架长L DA =50mm ，摇杆长L DC =30mm 。试用作图法求出曲柄L AB ，连杆L BC 的长度。 （注） 作图过程无需说明，但应保留作图线。 评分建议： L AB1=L AB2，L B1C1=L B2C2 L AC1=L BC-L AB =36mm (a) L AC2=L BC +L AB =75mm (b) (a)，(b)联立解得： L BC =55.5mm L AB =19.5mm 3 C 2 B 1 2 数K=2，求曲柄L AB 。 （注）作图过程无需说明，但应保留作图线。 评分建议： ψ=θ= 1 1180 +-K K =600 L AB =L AB1=L AB2=25mm 4.某偏心直动从动件盘状凸轮沿顺时针方向转动时，从动件以等速上升，其行程h=30mm ，回程等减速返回处；从动件各运动阶段凸轮的转角为： δ=2100，δs =300，δ‘=1200，δs ’=00. 试绘制从动件的位移线图。 评分建议： 标注各δ角 标注各S 值 位移曲线 5.如图所示的曲柄滑块，请画处C 处的压力角α和传动角γ。 注：①作图过程可不作文字说明，但应 保留作图线； ②α、γ只需标出，不必度量。 n m δ 1 δ δs N 十八齿轮传动习题与参考答案 一、单项选择题（从给出的A、B、C、D中选一个答案） 1 一般开式齿轮传动的主要失效形式是 C 。 A. 齿面胶合 B. 齿面疲劳点蚀 C. 齿面磨损或轮齿疲劳折断 D. 轮齿塑性变形 2 高速重载齿轮传动，当润滑不良时，最可能出现的失效形式是 A 。 A. 齿面胶合 B. 齿面疲劳点蚀 C. 齿面磨损 D. 轮齿疲劳折断 3 45钢齿轮，经调质处理后其硬度值约为 B 。 A. 45～50 HRC B. 220～270 HBS C. 160～180 HBS D. 320～350 HBS 4 齿面硬度为56～62HRC的合金钢齿轮的加工工艺过程为 C 。 A. 齿坯加工→淬火→磨齿→滚齿 B. 齿坯加工→淬火→滚齿→磨齿 C. 齿坯加工→滚齿→渗碳淬火→磨齿 D. 齿坯加工→滚齿→磨齿→淬火 5 齿轮采用渗碳淬火的热处理方法，则齿轮材料只可能是 D 。 A. 45钢 B. ZG340-640 C. 20Cr D. 20CrMnTi 6 齿轮传动中齿面的非扩展性点蚀一般出现在。 A. 跑合阶段 B. 稳定性磨损阶段 C. 剧烈磨损阶段 D. 齿面磨料磨损阶段 7 对于开式齿轮传动，在工程设计中，一般。 A. 按接触强度设计齿轮尺寸，再校核弯曲强度 B. 按弯曲强度设计齿轮尺寸，再校核接触强度 C. 只需按接触强度设计 D. 只需按弯曲强度设计 8 一对标准直齿圆柱齿轮，若z1=18，z2=72，则这对齿轮的弯曲应力。 A. σF1＞σF2 B. σF1＜σF2 C. σF1=σF2 D. σF1≤σF2 9 对于齿面硬度≤350HBS的闭式钢制齿轮传动，其主要失效形式为。 A. 轮齿疲劳折断 B. 齿面磨损 C. 齿面疲劳点蚀 D. 齿面胶合 10 一减速齿轮传动，小齿轮1选用45钢调质；大齿轮选用45钢正火，它们的齿面接触应力。 A. σH1＞σH2 B. σH1＜σH2 C. σH1=σH2 D. σH1≤σH2 11 对于硬度≤350HBS的闭式齿轮传动，设计时一般。 A. 先按接触强度计算 B. 先按弯曲强度计算 轮系 1、在图所示轮系中，已知各轮齿数为：。试求传动动比。 2、在图所示轮系中，已知各轮齿数为：Z1=24，Z1'=30，Z2=95，Z3=89，Z3'=102，Z4=80，Z4'=40，Z5=17。试求传动比i15。 3、在图所示的轮系中，已知各轮齿数为：Z1=90，Z2=60，z2'=30，Z3=30，Z3'=24，Z4=18，Z5=60，Z5'=36，Z6=32。运动从A，B两轴输入，由构件H输出。已知n A=100r/min，n B=900r/min转向如图所示。试求输出轴H的转速n H的大小和方向。 1、解：对于由齿轮1，2，3和齿轮5（系杆）所组成的周转轮系（行星轮系），有 由于，故有： 化简后可得：-----(a) 对于由齿轮1’，4，5和系杆H所组成的周转轮系（差动轮系），有 即-----(b) 分析两个基本轮系的联系，可知-----(c) 将(a)、(c）两式代人(b)式，可得 化简整理后可得 计算结果为正，表明从动系杆H和主动齿轮1的转向相同。 2、解：对于由齿轮3'，4-4'，5和系杆H所组成的周转轮系，有: 即-------(a) 对于由齿轮1-1'，2，3所组成的定轴轮系，有： 即：-------(b) 即：------(c) 分析定轴轮系部分与周转轮系部分的联系，可知 故有 -------(d) -------(e) 将(d)(e)两式代人(a)式，得 整理后得: 计算结果i15为正，说明1轮与5轮转向相同。 3、解： 对于由齿轮3',4,5和系杆H组成的周转轮系（差动轮系），有 即: 对于由齿轮1,2,2',3所组成的定轴轮系，有 即: 对于由齿轮5’和6组成的定轴轮系，有 即 分析上述三个基本轮系之间的联系，有 平面机构及其自由度 1、如图a所示为一简易冲床的初拟设计方案，设计者的思路是：动力由齿轮1输入， 使轴A连续回转；而固装在轴A上的凸轮2与杠杆3组成的凸轮机构将使冲头4上下运动以达到冲压的目的。试绘出其机构运动简图（各尺寸由图上量取），分析其是否能实现设计 意图？并提出修改方案。 2 ）分析其是否能实现设计意图。 由图b可知，n 3，P i 4， 故：F 3n （2p| P h p） 图b) P h 1，p 0，F 0 F 3 3 (2 4 1 0) 0 0 因此，此简单冲床根本不能运动（即由构件3、4与机架5和运动副B、C、D组成不能运动的刚性桁架），故需要增加机构的自由度。 3）提出修改方案（图c）。 为了使此机构能运动，应增加机构的自由度（其方法是：可以在机构的适当位置增加一个活动构件和一个低副，或者用一个高副去代替一个低副，其修改方案很多，图c给出了其中两种方案）。 1）取比例尺i绘制其机构运动简图（图 b ) 。 F 3n 2p i P h 1 解: 3、计算图示平面机构的自由 度。 2 P i P h 1 解：D,E,FG与D, H , J, I为对称结构，去除左边或者右边部分，可得，活动构件总数为7,其中转动副总数为8，移动副总数为2，高副数为0，机构自由度为1。 （其中E、D及H均为复合铰链） 解: P h 1，局部自由度 解: 4、试求图示各机构在图示位置时全部瞬心的位置（用符号P j直接标注在图上） 平面连杆机构及其设计 1、在图示铰链四杆机构中，已知：I BC =50mm , I CD =35mm ,丨AD =30mm，AD为机架, 1）若此机构为曲柄摇杆机构，且AB为曲柄，求I AB的最大值； 齿轮传动设计计算的步骤 （1）根据题目提供的工作情况等条件，确定传动形式，选定合适的齿轮材料和热处理方法，查表确定相应的许用应力。 （2）分析失效形式，根据设计准则，设计m或d1； （3）选择齿轮的主要参数； （4）计算主要集合尺寸，公式见表9-2.表9-10或表9-11； （5）根据设计准则校核接触强度或弯曲强度； （6）校核齿轮的圆周速度，选择齿轮传动的静的等级和润滑方式等；（7）绘制齿轮零件工作图。 以下为设计齿轮传动的例题： 例题 试设计一单级直齿圆柱齿轮减速器中得齿轮传动。已知：用电动机驱动，传递功率P=10KW ，小齿轮转速n 1=950r/min ，传动比i=4，单向运转，载荷平稳。使用寿命10年，单班制工作。 解：（1）选择材料与精度等级 小轮选用45钢，调质，硬度为229~286HBS （表9-4）大轮选用45钢，正火，硬度为169~217HBS(表9-4)。因为是普通减速器，由表9-13选IT8级精度。因硬度小于350HBS ，属软齿面，按接触疲劳强度设计，再校核弯曲疲劳强度。 （2）按接触疲劳强度设计 ①计算小轮传递的转矩为 T 1 =9.55×106 n1 P =9.55×106×95510 =105N ·mm ②载荷系数K 查表9-5取 K=1.1 ③齿数Z 和齿宽系数ψ d 取z 1=25，则 100254iz1z2=?== 因单级齿轮传动为对称布置，而齿轮齿面又为软齿面，由表9-12选取ψ d =1。 ④许用接触应力【 σ H 】 由图9-19（c ）查得 MPa H 5701 lim =σ MPa H 5302lim =σ 由9-7表查得S H =1 9h 11101.19=）8×5×52×10（×955×60=j 60=L n ?N ()8 9 1 2 10 34 1019.1i =N N ?=?= 查图9-18得 11 =Z N ， 1.082=Z N 由式（9-13）可得 []MPa H S Z H H N 5701570 11 lim 1 1=?= ?= σσ []MPa H S Z H H N 4.5721 530 08.12 lim 2 2 =?= ?=σσ 查表9-6得 MPa Z E 8.189=,故由式（9-14）得 齿轮传动设计计算的步骤 （1） 根据题目提供的工作情况等条件，确定传动形式，选定合适的 齿轮材料和热处理方法，查表确定相应的许用应力。 （2） 分析失效形式，根据设计准则，设计m 或d1； （3） 选择齿轮的主要参数； （4） 计算主要集合尺寸，公式见表9-2.表9-10或表9-11； （5） 根据设计准则校核接触强度或弯曲强度； （6） 校核齿轮的圆周速度，选择齿轮传动的静的等级和润滑方式等； （7） 绘制齿轮零件工作图。 以下为设计齿轮传动的例题： 例题 试设计一单级直齿圆柱齿轮减速器中得齿轮传动。已知：用电动机驱动，传递功率P=10KW ，小齿轮转速n1=950r/min ，传动比i=4，单向运转，载荷平稳。使用寿命10年，单班制工作。 解：（1）选择材料与精度等级 小轮选用45钢，调质，硬度为229~286HBS （表9-4）大轮选用45钢，正火，硬度为169~217HBS(表9-4)。因为是普通减速器，由表9-13选IT8级精度。因硬度小于350HBS ，属软齿面，按接触疲劳强度设计，再校核弯曲疲劳强度。 （2）按接触疲劳强度设计 ①计算小轮传递的转矩为 T 1 =9.55×10 6n1 P =9.55×106×95010=105N ·mm ②载荷系数K 查表9-5取 K=1.1 ③齿数Z 和齿宽系数ψd 取z1=25，则 100254iz1z2=?== 因单级齿轮传动为对称布置，而齿轮齿面又为软齿面，由表9-12选取ψd =1。 ④许用接触应力【σH 】 由图9-19（c ）查得 MPa H 5701 lim =σ MPa H 5302lim =σ 由9-7表查得SH=1 9h 11101.19=）8×5×52×10（×955×60=j 60=L n ?N ()8 9 1 2 10 34 1019.1i =N N ?=?= 查图9-18得11=Z N ， 1.082=Z N 由式（9-13）可得 []MPa H S Z H H N 5701570 11 lim 1 1=?= ?= σσ []MPa H S Z H H N 4.5721 530 08.12 lim 2 2 =?= ?=σσ 查表9-6得MPa Z E 8.189=,故由式（9-14）得 [] mm H u u K Z T d E d 4.575708.18952.3415101.152.3)1(3253 2 111 =??? ???????=??? ? ??±≥σψ mm m z d 296.225 4 .571 1 == =机械设计基础试题(含答案)
