高清云台摄像机摄像头的安装步骤
摄像机、云台、解码器的安装和调试
摄像机、云台、解码器的安装和调试1 •摄像机红外线摄像机红外複视球型摄像机距离红外陵水CCD摄像机红外複视一体化攝慷机图131红外摄像机锻型彩转黑感红外摄像机團133宽动鎂像机监控系统中使用的摄像机主要是CCD摄像机。
摄像机是摄像机和镜头的总称，根据被摄目标物体的大小和摄像机与物体的距离，通过计算得到镜头焦距来确定镜头，所以镜头都是依据实际情况而定的。
（1）CCD摄像机工作方式CCD Charge Coupled Device（电荷耦合器件）是一种特殊半导体器件，被摄物体的图像经过镜头聚焦至CCD芯片上，CCD根据光的强弱积累相应比例电荷，各个像素积累的电荷在视频时序的控制下，逐点外移，经滤波、放大处理后，形成视频信号输岀。
视频信号连接到监视器或视频机的视频输入端便可以看低陽度彩色半球彩色低觀度懈机低惑舷机器直半球謎机惡色髙済怖低除度C珀起1TI吏制息帯豫枫CP62F3- I MD倍轴克甜态银憾机0C-240盘吏就）移徒翳机肝翱兀池輕级克劲态融机滋胡态駁骏背光申噪数码翳机-第二佚翎菠克幼在瞬机到与原始图像相同的视频图像图门.4 CCD摄像机（2）CCD彩色摄像机的主要技术指标1）C CD尺寸（摄像机靶面大小）。
多为1/2英寸、1/3英寸、1/4英寸和1/5英寸2）CCD像素数CCD由面阵感光元素组成，每一个元素称为像素，像素越多，分辨率越高，图像越清晰。
38万像素以上为高清晰度摄像机。
CCD像素数有的给出水平及垂直方向的像素数，如500 （高）*582 （宽），有的给岀两者乘积值，如30万像素。
对于一定尺寸CCD芯片，像素数越多每一个像素单元面积越小，由该芯片构成摄像机的分辨率越高。
3）水平分辨率水平分辨率是衡量摄像机优劣的一个重要参数，当摄像机摄取等间隔排列的黑白相间条纹时，在监视器上能够看到线数最多。
分辨率不仅与CCD和镜头有关，还与摄像机电路通道频带宽度直接有关，通常规律是1MHz的频带宽度相当于清晰度为80线。

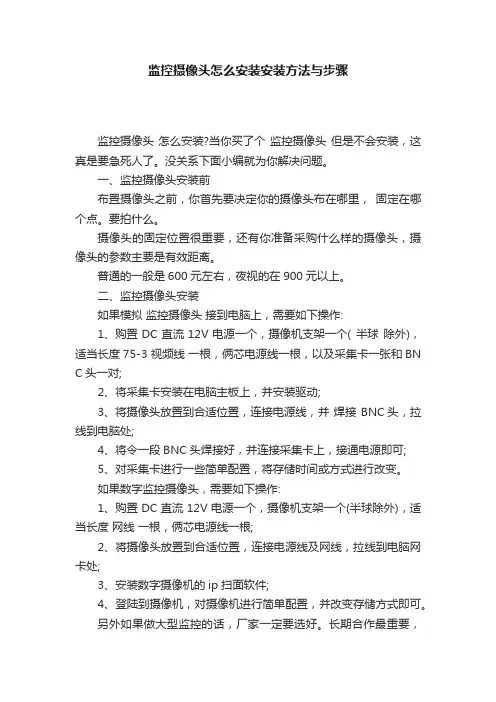

监控摄像头怎么安装安装方法与步骤
监控摄像头怎么安装安装方法与步骤监控摄像头怎么安装?当你买了个监控摄像头但是不会安装，这真是要急死人了。
没关系下面小编就为你解决问题。
一、监控摄像头安装前布置摄像头之前，你首先要决定你的摄像头布在哪里，固定在哪个点。
要拍什么。
摄像头的固定位置很重要，还有你准备采购什么样的摄像头，摄像头的参数主要是有效距离。
普通的一般是600元左右，夜视的在900元以上。
二、监控摄像头安装如果模拟监控摄像头接到电脑上，需要如下操作:1、购置DC直流12V电源一个，摄像机支架一个( 半球除外)，适当长度75-3 视频线一根，俩芯电源线一根，以及采集卡一张和BN C头一对;2、将采集卡安装在电脑主板上，并安装驱动;3、将摄像头放置到合适位置，连接电源线，并焊接 BNC头，拉线到电脑处;4、将令一段BNC头焊接好，并连接采集卡上，接通电源即可;5、对采集卡进行一些简单配置，将存储时间或方式进行改变。
如果数字监控摄像头，需要如下操作:1、购置DC直流12V电源一个，摄像机支架一个(半球除外)，适当长度网线一根，俩芯电源线一根;2、将摄像头放置到合适位置，连接电源线及网线，拉线到电脑网卡处;3、安装数字摄像机的ip扫面软件;4、登陆到摄像机，对摄像机进行简单配置，并改变存储方式即可。
另外如果做大型监控的话，厂家一定要选好。
长期合作最重要，做完后线路图一定要保存好。
这考虑到一个后期维护的问题。
三、监控摄像头安装注意事项:监控主机放的地方线路一定要理整齐，要通风，防潮，防火。
不能在监控主机上装别的无关紧要的东西。
主要优势:亮度1.亮度高。
很显然，亮度越高，光线的照射距离就越远，单个的l ed 输出光功率一般为5~15mW，虽然可以通过加大电流来提高亮度，但是材料本身的局限性是，红外线的光电转换效率不高，只有20%的光，余下的80%便是热能。
因此，提高亮度的同时，也产生了更多的热能，对工作温度要求严格的摄像机的关键器件CCD来说，明显是行不通。
云台摄像机接线、安装和调试 2
云台摄像机接线、安装和调试云台，从解码器出来一共是4根线，2跟是RS485控制线，2根是220V电源线，还有2根是视频线。
rs485控制线和电源线可以用4芯非屏蔽线缆，从颜色上可以区分，如下图：云台摄像机接线图1.摄像机监控系统中使用的摄像机主要是CCD摄像机。
摄像机是摄像机和镜头的总称，根据被摄目标物体的大小和摄像机与物体的距离，通过计算得到镜头焦距来确定镜头，所以镜头都是依据实际情况而定的。
2．防护罩防护罩是使摄像机在有灰尘、雨水、高低温等情况下正常使用的防护装置。
一般分为两类，一类是室内防护罩，另一类是室外防护罩。
室内用防护罩结构简单，价格便宜，其主要功能是防止摄像机落尘并有一定的安全防护作用，如防盗、防破坏等。
室外用防护罩一般为全天候防护罩，即无论刮风、下雨、下雪、高温、低温等恶劣情况，都能使安装在防护罩内的摄像机正常工作。
这种防护罩具有降温、加温、防雨、防雪等功能。
为了在雨雪天气仍能使摄像机正常摄取图像，一般在全天候防护罩的玻璃窗前安装有可控制的雨刷。
3．支架普通支架有短的、长的、直的、弯的，根据不同的要求选择不同的型号。
室外支架主要考虑负载能力是否合乎要求，再有就是安装位置，因为从实践中发现，很多室外摄像机安装位置特殊，有的安装在电线杆上，有的立于塔吊上，有的安装在铁架上。
4．云台云台是承载摄像机并可进行水平和垂直两个方向转动的装置。
云台内装有两个电动机。
这两个电动机一个负责水平方向的转动，另一个负责垂直方向的转动。
水平转动的角度一般为350°，垂直转动则有±4 5°、±35°、±75°等。
水平及垂直转动的角度大小可通过限位开关进行调整。
（1）云台按使用环境分类云台按使用环境分为室内型和室外型，主要区别是室外型密封性能好，防水、防尘，负载大，有些高档的室外云台除有防雨装置外，还有防冻加温装置。
云台摄像机红外云台摄像机（2）云台的选用在选用云台时除了要考虑安装环境、安装方式、工作电压、负载大小、性能价格比和外型是否美观外，还应注意以下几个方面。

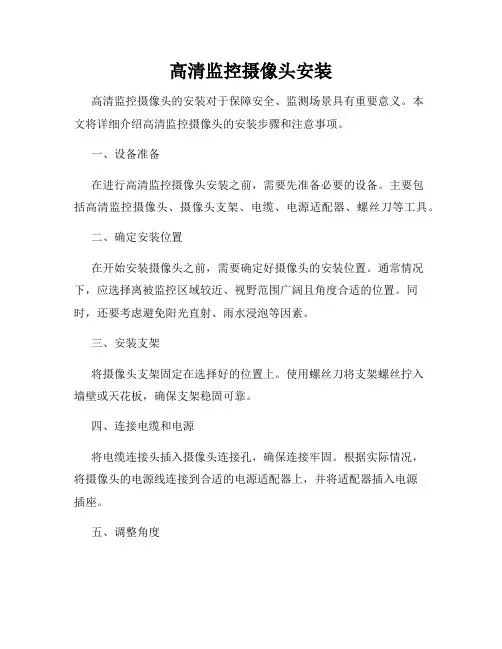

高清监控摄像头安装
高清监控摄像头安装高清监控摄像头的安装对于保障安全、监测场景具有重要意义。
本文将详细介绍高清监控摄像头的安装步骤和注意事项。
一、设备准备在进行高清监控摄像头安装之前，需要先准备必要的设备。
主要包括高清监控摄像头、摄像头支架、电缆、电源适配器、螺丝刀等工具。
二、确定安装位置在开始安装摄像头之前，需要确定好摄像头的安装位置。
通常情况下，应选择离被监控区域较近、视野范围广阔且角度合适的位置。
同时，还要考虑避免阳光直射、雨水浸泡等因素。
三、安装支架将摄像头支架固定在选择好的位置上。
使用螺丝刀将支架螺丝拧入墙壁或天花板，确保支架稳固可靠。
四、连接电缆和电源将电缆连接头插入摄像头连接孔，确保连接牢固。
根据实际情况，将摄像头的电源线连接到合适的电源适配器上，并将适配器插入电源插座。
五、调整角度根据安装要求和实际情况，调整摄像头的角度。
通过松紧螺丝，适当调整俯仰角度和方向，确保摄像头能够全面监控目标区域。
六、测试和调试安装完成后，进行测试和调试。
首先，确保电源正常供应，摄像头能够正常开启。
然后，通过监视器或手机APP等设备，检查监控画面是否清晰、稳定。
七、监控系统设置安装高清监控摄像头后，还需进行监控系统的设置。
根据实际需求，可以设置录像时间、录像方式、警报功能等。
同时，还需确保监控系统与网络连接正常，方便远程监控和管理。
八、日常维护为保证高清监控摄像头的长期使用，还需要进行日常维护工作。
定期检查电源和电缆连接是否松动，清洁摄像头镜头，以及及时处理故障和异常情况。
总结：高清监控摄像头的安装需要经过准备设备、确定安装位置、安装支架、连接电缆和电源、调整角度、测试调试、监控系统设置和日常维护等步骤。
只有科学合理地进行安装，才能确保监控摄像头正常运行，发挥其最大的作用。
普联TP-LINK 云台无线摄像机 快速安装指南
RESET 长按RESET键5秒，设备将恢复出厂状态； 短按RESET键1秒，设备将切换连接方式
Micro SD卡卡槽 支持Micro SD卡本地存储，插入SD卡， 进入“TP-LINK安防”APP进行初始化 后才能正常使用
扬声器
系统指示灯及白光报警灯 麦克风
DC电源接口 接入DC9V或DC12V的电源适配器
四. 在国家法律法规的范围内，本承诺的解释权、修改权归普联技术有限公司。
有毒有害物质含量声明
部件名称
有毒有害物质或元素
铅(Pb)
汞(Hg) 镉(Cd) 六价铬(Cr(VI)) 多溴联苯 多溴二苯醚
及其化合物 及其化合物 及其化合物 化合物
(PBB) (PBDE)
PCB
○
○
○
○
PCBA焊点
○
○
○
元器件（含模块）
设置Wi-Fi热点
当家中没有Wi-Fi时，可利用云台无线摄像机内置的Wi-Fi热点功能，通过APP直连 摄像机，实现实时预览和录像回放。
在“我的”中点击“Wi-Fi热点”，进入设备连接。根据APP的页面提示，按照步骤添加设 备即可。
我的 zengsj123@
局域网设备 查看手机所连Wi-Fi下的监控设备 相册 分享动态 通用工具 Wi-Fi热点 关于 反馈
已经超出保换、保修期限； 未按使用说明书要求安装、使用、维护、保管导致的产品故障或损坏； 擅自涂改、撕毁产品条形码； 未经普联技术有限公司许可，擅自改动本身固有的设置文件或擅自拆机修理； 意外因素或人为行为导致产品损坏，如对准强光聚焦、输入不合适电压、高温、进水、 机械破坏、摔坏、产品严重氧化或生锈等； 客户发回返修途中由于运输、装卸所导致的损坏； 因不可抗拒力如地震、火灾、水灾、雷击等导致的产品故障或损坏； 其他非产品本身设计、技术、制造、质量等问题而导致的故障或损坏。
高清云台摄像机摄像头的安装顺序
高清云台摄像机摄像头的安装顺序集团档案编码：[YTTR-YTPT28-YTNTL98-UYTYNN08]高清云台摄像机（摄像头）的安装步骤一：什么是云台摄像机云台摄像机就是带有云台的摄像机。
它带有承载摄像机进行水平和垂直两个方向转动的装置，把摄像机装云台上能使摄像机从多个角度进行摄像。
云台内装两个电动机。
水平及垂直转动的角度大小可通过限位开关进行调整。
按安装环境，又分为室内用云台、室外用云台，固定云台及电动云台。
1.1室内云台室内用云台承重小，没有防雨装置。
1.2室外云台室外用云台承重大，有防雨装置。
有些高档的室外云台除有防雨装置外，还有防冻加温装置。
1.3固定云台固定云台适用于监视范围不大的情况，在固定云台上安装好摄像机后可调整摄像机的水平和俯仰的角度，达到最好的工作姿态后只要锁定调整机构就可以了。
1.4电动云台电动云台适用于对大范围进行扫描监视，它可以扩大摄像机的监视范围。
电动云台高速姿态是由两台执行电动机来实现，电动机接受来自控制器的信号精确地运行定位。
在控制信号的作用下，云台上的摄像机既可自动扫描监视区域，也可在监控中心值班人员的操纵下监视对象。
二：高清云台摄像机安装：2.1室内云台摄像机（摄像枪）安装步骤：1、安装前的准备工作：拿出摄像机、镜头、电源适配器、支架，准备好工具和配件：胶塞、螺丝、螺丝批、小锤、电钻等必要工具；按事先确定的安装位置，检查好胶塞和自攻螺丝的大小型号，试一试支架螺丝和摄像机底座的螺口是否合适，预埋的管线接口是否处理好，测试电缆是否畅通，就绪后进入安装程序。
2、拿出摄像机和镜头，按照事先确定的摄像机镜头型号和规格，仔细装上镜头，注意不要用手碰镜头和CCD，确认固定牢固后，接通电源，连通主机或现场使用监视器、小型电视机等调整好光圈焦距。
3、打开护罩上盖板和后挡板，抽出固定金属片，将摄像机固定好，将电源适配器装入护罩内，理顺电缆，固定好，装到支架上。
4、拿出工具，按照事先确定的位置，装好支架。
监控摄像头安装流程
监控摄像头安装流程监控安装指导与注意事项A、线路安装与选材1、电源线：要选“阻燃”电缆，皮结实，在省成本前提下，尽量用粗点的，以减少电源的衰减。
2、视频线：SYV75-3线传输在300米内，75-5线传输500米内，75-7的线可传输800米;超过500米距离，就要考虑采用“光缆”。
另外，要注意“同轴电缆”的质量。
3、控制线：一般选用“带屏蔽”2*1.0的线缆，RVVP2*1.0。
4、穿线管：一般用“PVC管”即可，要“埋地、防爆”的工程，要选“镀锌”钢管。
B、控制设备安装1、控制台与机柜：安装应平稳牢固，高度适当，便于操作维护。
机柜架的背面、侧面，离墙距离，考虑到便于维修。
2、控制显示设备：安装应便于操作、牢靠，监视器应避免“外来光”直射，设备应有“通风散热”措施。
3、设置线槽线孔：机柜内所有线缆，依位置，设备电缆槽和进线孔，捆扎整齐、编号、标志。
4、设备散热通风：控制设备的工作环境，要在空调室内，并要清洁，设备间要留的空间，可加装风扇通风。
5、检测对地电压：监控室内，电源的火线、零线、地线，按照规范连接。
检测量各设备“外壳”和“视频电缆”对地电压，电压越高，越易造成“摄像机”的损坏，避免“带电拔插”视频线。
C、摄像机的安装1、监控安装高度：室内摄像机的安装高度以2.5～5米,为宜，室外以3.5～10米为宜;电梯内安装在其顶部。
2. 防雷绝缘：强电磁干扰下，摄像机安装，应与地绝缘;室外安装，要采取防雷措施。
3、选好BNC：BNC头非常关键，差的BNC头，会让你生不如死，一点都不夸张。
4、红外高度：红外线灯安装高度，不超过4米，上下俯角20度为佳，太高或太过，会使反射率低。
5、红外注意：红外灯避免直射光源、避免照射“全黑物、空旷处、水”等，容易吸收红外光，使红外效果大大减弱。
6、云台安装：要牢固，转动时无晃动，检查“云台的转动范围”，是否正常，解码器安装在云台附近。
监控安装流程准备工具：冲击钻、水平尺、拉线、线坠、剥线钳、弹墨线、电工刀、架梯、电烙铁、一字改锥、十字改锥、尖嘴钳、偏口钳，数字万用表或指针式万用表，500V绝缘摇表准备辅材：塑料胀管、机螺丝、平垫、弹簧垫圈、接线端子、钻头、焊锡、焊剂、绝缘胶布、塑料胶布、各类接头等。
摄像头安装过程及施工方法
摄像头安装过程及施工方法摄像头的安装过程和施工方法是确保监控系统正常运行的关键。
以下是一个简要的指南，以帮助您了解摄像头安装的步骤。
步骤一：选择合适的位置在安装摄像头之前，您需要选择一个合适的位置。
根据您的需求和监控区域，选择一个具有适当视野范围的位置。
确保摄像头能够覆盖所需的监控区域，并且不会受到不必要的阻挡。
步骤二：安装支架在选择好合适的位置后，您需要安装支架。
支架的选择应根据摄像头型号来确定。
使用螺丝固定支架，确保支架稳固且能够承受摄像头的重量。
步骤三：布线摄像头的布线是安装过程中的一个重要步骤。
将摄像头的电源线和视频线安全地布置在所需位置。
确保布线过程中没有暴露的电线，以免发生安全问题。
步骤四：连接设备一旦摄像头的布线完成，您就可以将其连接到监控设备上了。
根据摄像头和监控设备的类型，使用合适的连接方式进行连接。
您可以使用视频线、网线或者无线连接方式，根据实际情况选择最适合的方法。
步骤五：调整和测试安装完摄像头并连接设备后，您需要调整摄像头的位置和角度，以确保视野范围覆盖所需区域。
同时，进行测试以确保摄像头能够正常工作，并且图像质量清晰。
步骤六：定期维护一旦摄像头安装完成，及时进行定期维护是非常重要的。
定期检查和清洁摄像头，确保镜头没有灰尘或污垢。
同时，定期检查摄像头的电源和连接线，以确保设备运行顺畅。
这些是摄像头安装过程和施工方法的简要指南。
根据具体设备的要求和实际情况，可能会有一些细微差异。
请在进行安装之前详细阅读设备的使用手册，并遵循制造商的建议和指导。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高清云台摄像机（摄像头）的安装步骤
一：什么是云台摄像机
云台摄像机就是带有云台的摄像机。
它带有承载摄像机进行水平和垂直两个方向转动的装置，把摄像机装云台上能使摄像机从多个角度进行摄像。
云台内装两个电动机。
水平及垂直转动的角度大小可通过限位开关进行调整。
按安装环境，又分为室内用云台、室外用云台，固定云台及电动云台。
室内云台
室内用云台承重小，没有防雨装置。
室外云台
室外用云台承重大，有防雨装置。
有些高档的室外云台除有防雨装置外，还有防冻加温装置。
固定云台
固定云台适用于监视范围不大的情况，在固定云台上安装好摄像机后可调整摄像机的水平和俯仰的角度，达到最好的工作姿态后只要锁定调整机构就可以了。
电动云台
电动云台适用于对大范围进行扫描监视，它可以扩大摄像机的监视范围。
电动云台高速姿态是由两台执行电动机来实现，电动机接受来自控制器的信号精确地运行定位。
在控制信号的作用下，云台上的摄像机既可自动扫描监视区域，也可在监控中心值班人员的操纵下监视对象。
二：高清云台摄像机安装：
室内云台摄像机（摄像枪）安装步骤：
1、安装前的准备工作：拿出摄像机、镜头、电源适配器、支架，准备好工具和配件：胶塞、螺丝、螺丝批、小锤、电钻等必要工具；按事先确定的安装位置，检查好胶塞和自攻螺丝的大小型号，试一试支架螺丝和摄像机底座的螺口是否合适，预埋的管线接口是否处理好，测试电缆是否畅通，就绪后进入安装程序。
2、拿出摄像机和镜头，按照事先确定的摄像机镜头型号和规格，仔细装上镜头，注意不要用手碰镜头和CCD，确认固定牢固后，接通电源，连通主机或现场使用监视器、小型电视机等调整好光圈焦距。
3、打开护罩上盖板和后挡板，抽出固定金属片，将摄像机固定好，将电源适配器装入护罩内，理顺电缆，固定好，装到支架上。
4、拿出工具，按照事先确定的位置，装好支架。
检查牢固后，将摄像机按照图纸设计的方向装上，确定安装支架前，先在安装的位置通电测试一下，以便得到更合理的监视效果。
5、把焊接好的视频电缆BNC插头插入视频电缆的插座内，用插头的两个缺口对准摄像机视频插座的两个固定柱，插入后顺时针旋转即可，确认固定牢固、接触良好。
将电源适配器的电源输入端焊接牢固并做好绝缘，电源输出插头插入监控摄像机的电源插口，并确认牢固度，理顺线缆后复位上护罩的盖板和后挡板。
6、把电缆的另一头按同样的方法接入DVR或监视器等机房后端设备，接通机房后端设备和摄像机电源，通过监视器调整摄像机角度到预定范围，并调整摄像机镜头的焦距和清晰度，下一步可进入录像设备和其他控制设备调试工序。
室外云台摄像机（摄像枪）的安装步骤：
1、室外云台、摄像枪的安装调试与室内安装步骤相同，但护罩选用室外防水型护罩并加装前端防雷装置。
2、摄像机立杆一般采用不锈钢锥形杆，杆的基础按图纸要求施工，立杆的中心线安装时必须与水平面垂直，摄像机的云台部件或摄像枪的支架通过抱箍或立杆自带的基座固定在立杆上。
3、在每根立杆顶端加装避雷针一根，用于防范直击雷；摄像枪安装视频信号线、电源线二合一防雷器，云台式摄像机安装视频信号线、控制信号线、电源线三合一防雷器。
防雷器的接地非常重要，如果接地没有做好，防雷器起不了自己的作用，要求接地地阻应做到小于4欧姆以下。
前端设备接地具体措施：
摄像机安装在立杆上，如现场土壤情况较好（石沙等不导电物质较少）的情况下，可以利用立杆直接接地，把摄像机与防雷器的地线直接焊接在立杆上。
反之，如果现场土壤情况情况恶劣（石沙等不导电物质较多），则要借用导电设备，利用扁钢与角钢等，具体措施：用40*3的扁钢沿立杆拉下，防雷器和摄像机的地线与扁钢妥善焊接，用角钢打入地底2-3米，与扁钢焊接好。
地阻测试根据国标小于4欧姆即可。
