投影的形成分类及应用推荐投影（projection）是从物体上发出的光线经过透镜或反光面等装置，集中形成在屏幕或其他平面上的影像，广泛应用于教育、娱乐、商务等领域。
根据投影的特点及应用场景的不同，可以将其分类为以下几种类型：1.平面投影（flat projection）平面投影是指将图像投射到平面上形成的图像。
常见的平面投影装置包括液晶投影机、DLP投影机等。
平面投影具有投影距离近、体积小、投影质量高等优点，适用于小型会议室、教室、家庭影院等场合。
在商业展示、广告宣传、技术培训等领域也得到广泛应用。
2.球面投影（globe projection）球面投影是指将图像投射到球面上形成的图像。
常见的球面投影装置包括星球投影仪、仿真驾驶器、全息投影等。
球面投影具有极高的逼真度和沉浸感，适用于科普展示、娱乐游戏、模拟培训等领域。
3.立体投影（stereoscopic projection）立体投影是指将两个不同视角的图像同时投影到屏幕上，形成具有立体感的图像效果。
常见的立体投影装置包括红蓝、红绿或偏光等三种不同方式的3D投影机。
立体投影具有高度的真实感、沉浸感和观赏性，适用于电影院、游戏厅、博物馆等领域。
4.幻灯片投影（slide projection）幻灯片投影是指通过幻灯片机，将幻灯片上的图像投影到屏幕或白墙上的图像效果。
幻灯片投影在演讲、学术交流、工程设计等场合中得到广泛应用，但随着电子技术的发展和数字化投影设备的兴起，幻灯片投影已经逐渐退出了主流舞台。
综上所述，投影是一种在教育、娱乐、商务等领域应用广泛的技术，在不同的场合和行业中发挥着不同的作用。
无论是平面投影、球面投影、立体投影还是幻灯片投影，都有其独特的应用场景和特点。
在实际应用中，需要根据需求和场景选取合适的投影方式和设备，以达到最佳的效果。
DLP投影机的原理、分类、特点
DLP投影机的原理、分类、特点DLP投影机的原理DLP投影机，以DMD数字微反射器作为光阀成像器件，一块DMD上共有1024768个小反射镜，以1024768分辨率为例。
每个镜子代表一个像素，每一个小反射镜都具有独立控制光线的开关能力。
小反射镜反射光线的角度受视频信号控制，视频信号受数字光处理器DLP调制，把视频信号调制成等幅的脉宽调制信号，用脉冲宽度大小来控制小反射镜开、关光路的时间，屏幕上发生不同亮度的灰度等级图像。
DMD 投影机根据反射镜片的多少可以分为单片式，双片式和三片式。
以单片式为例，DLP能够发生色彩是由于放在光源路径上的色轮（由红、绿、蓝群组成）光源发出的光通过会聚透镜到黑色滤色片产生RGB三基色，包括不可胜数微镜的DMD芯片，将光源发出的光通过快速转动的红、绿、蓝过滤器投射到一个镶有微镜面阵列的微芯片DMD外表，这些微镜面以每秒5000次的速度转动，反射入射光，经由整形透镜后通过镜头投射出画面。
所有文字图象就是经过这块板发生一个数字信号，一个DLP电脑板由模数解码器、内存芯片、一个影象处置器及几个数字信号处置器(DSP组成。
经过处置，数字信号转到DLP系统的心脏--DMD而光束通过一高速旋转的三色透镜后，被投射在DMD上，然后通过光学透镜投射在大屏幕上完成图像投影。
DLP投影机的分类DLP译作数字光处理器。
一个DLP电脑板由模数解码器、内存芯片、一个影象处置器及几个数字信号处置器(DSP组成，DLP以DMD数字微反射器作为光阀成像器件。
所有文字图象就是经过这块板发生一个数字信号，经过处置，数字信号转到DLP系统的心脏--DMD而光束通过一高速旋转的三色透镜后，被投射在DMD上，然后通过光学透镜投射在大屏幕上完成图像投影。
现在就为你介绍关于DLP投影机的分类：1.单片DMD机（主要应用在便携式投影产品）2.两片DMD机(应用于大型拼接显示墙)3.三片DMD机（应用于超高亮度投影机）。
投影机的分类
DLP芯片的核心技术一直控制在美国的德州仪器，DLP技术似乎在追逐着 Intel Inside的道路，因为德州仪器要求所有采用DLP技术的投影机产品 都必须打上DLP的标志。
投影机的工作原理
两片DLP投影系统
投影机的工作原理
三片DLP投影系统
投影机的工作原理
由于单片DMD投影机色轮在同一时间内一次只能处理一种颜色，因此 会带来部分的亮度的损失，同时，由于不同颜色光的光谱波长的固 有特性存在着差别，从而会产生色彩还原的不同，画面色彩往往表 现出红色不够鲜艳。
液晶投影机共分为液晶板投影机和液晶光阀投影机。我们通常说的液晶 投影机就是液晶板投影机。
投影机的分类
液晶板投影机
透射式液晶技术
投影机的分类
液晶光阀投影机
D-ILA投影机： D-ILA（Direct-Drive Image Light Amplifier，直接驱动 图像光源放大器）技术。D-ILA技术的核心部件是反射式活性矩阵硅上液晶 板，也就是通常所说的反射式液晶板，所以也有人将D-ILA技术称为反射式 液晶技术。
投影机的参数
3.重量(weight) 以重量作为标准,将投影机分成3类
1.便携式投影机: 这是为经常携带外出使用的客户设计的.它的特点是体 积小,重量轻,一般在4KG左右,体积大小允许携带上飞机.由于此类用户大 多使用便携式笔记本电脑,SVGA的分辨率是标准要求,而这类投影机用户要 将体积,重量尽量减少,所以在亮度和其它性能上有所牺牲. 2.台式投影机:此类投影机重量在5--10Kg,体积略大,既可固定安装或放在 台面上使用,也可应付少量的移动使用.这类投影机的亮度比便携式投影机 要高,同时投影的图像质量也有较大提高,而价格相应适中.此类投影机具 有使用上的灵活性和较好的性价比,是一般商业用途和教育用途的首选.
投影分类
投影分类投影机基础技术投影技术分类CRT投影技术三枪投影机成像原理：将输入信号源分解到R/G/B三个CRT管的荧光屏上，荧光粉在高压作用下发光系统放大，会聚，在大屏幕上显示彩色图像优点：色彩丰富，还原性好；具有丰富的几何失真调整能力；适用于环境光较弱，相对固定的场所；缺点：亮度底，300lm以下；会聚调整繁琐，机身体积大；价格昂贵；主要性能指标：会聚性能；CRT管的聚焦性能；液晶光阀投影机采用CRT管和液晶光阀作为成像器件；采用外光源：灯泡；液晶光阀由三部分组成：光电转换器，镜子，光调制器成像原理：通过CRT输出光信号照射到光电转换器上，将光信号转换为持续变化的电信号，外光源的强光投射到液晶光阀上，通过镜子反射到光调制器改变其光学性质，再与CRT信号相复合，投射到屏幕上。
优点：亮度高，可达8000 ANSI 流明；分辨率高，2500X2000;适用于环境光较强的大型会议/娱乐场所；缺点：体积大，维修难，价格高；DLV投影技术Digital Light Valve：数码光路真空管，简称数字光阀一种将CRT透射式投影技术与DLP反射式投影技术结合在一起的新技术。
该技术的核心是将小管径CRT作为投影机的成像面，并采用氙灯作为光源，将成像面上的图像射向投影面。
DLV投影机在充分利用CRT投影机的高分辨率和可调性特点的同时，还利用氙灯光源高亮度和色彩还原好的特点。
DLV投影机不仅是一款分辨率、对比度、色彩饱和度很高的投影机，还是一款亮度很高的投影机。
其分辨率普遍达到1250×1024，最高可达到2500×2000，投影亮度普遍在2000～12000 ANSI流明，可以在大型场所中使用。
LCOS投影技术新型的反射式微液晶板投影技术；其结构是在矽晶圆上长电晶体，利用半导体制程制作驱动面板(又称为CMOS -LCD)，然后在电晶体上透过研磨技术磨平，并镀上铝当作反射镜，形成CMOS基板，然后将CMOS基板与含有透明电极之上玻璃基板贴合，再抽入液晶，进行封装测试。
投影仪原理介绍及维护
投影机原理介绍及维护
• • • • •
投影机的分类和工作原理 投影机专业术语与常见参数 投影机常见接口 投影机常见故障判断 使用保养注意事项
Lenovo MS
2
投影机的工作原理及分类
投影机根据工作原理的不同可分为以下几类：
• • •
CRT投影机：CRT(Cathode Ray Tube) 阴极射线管 LCD投影机：LCD(Liquid Crystal Display) 液晶 DLP投影机：DLP(Digital Light Processor)数码学处理器
Lenovo MS
26
投影机常见故障判断
计算机相关故障
•
投影机连接笔记本电脑，无 输出影像？ 1、打开电脑，连接好投影 仪(注：注意不要把显示切换 到投影仪，不然下面步骤设 置不成。) 2、设置多屏显示：显示属 性--设置--选择显示器2--勾 选上“将windows桌面扩展到 该监视器上(E)”--确定即可。
Lenovo MS 23
投影机常见故障判断
画面显示类故障
•
投影画面不是4：3标准比例，出现梯形？ 不同投影机镜头投射角度不同，有水平投射，有仰角投射。 解决：对带梯形校正功能的投影机，可通过调整面板或功能菜单 中相关设置；还可调整投影机的机座或支腿调试画面效果。 • 投影图像偏色 ？ 先检查VGA电缆，看有没有插好或接头的针有没有坏掉，若 没有，那可能就是光学系统有问题。
4
投影机的工作原理及分类
LCD投影机 LCD投影机分为液晶板和液晶光阀两种。投影机利用液晶的 光电效应，即液晶分子的排列在电场作用下发生变化，影响其液 晶单元的透光率或反射率，从而影响它的光学性质，产生具有不 同灰度层次及颜色的图像。
投影仪的基本知识

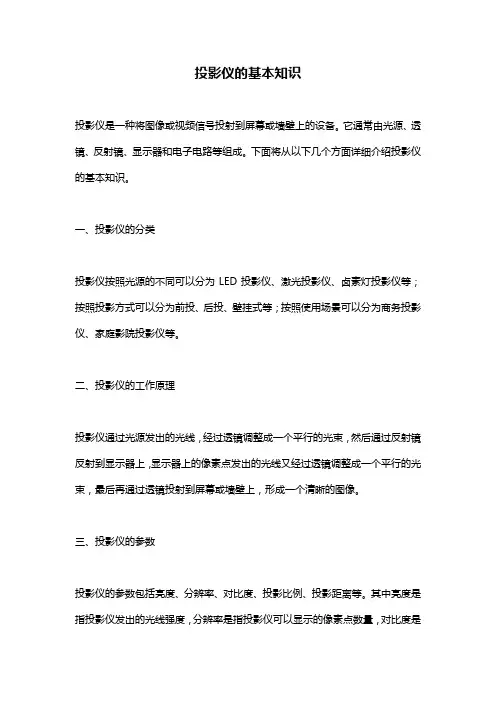

投影仪的基本知识
投影仪是一种将图像或视频信号投射到屏幕或墙壁上的设备。
它通常由光源、透镜、反射镜、显示器和电子电路等组成。
下面将从以下几个方面详细介绍投影仪的基本知识。
一、投影仪的分类
投影仪按照光源的不同可以分为LED投影仪、激光投影仪、卤素灯投影仪等；按照投影方式可以分为前投、后投、壁挂式等；按照使用场景可以分为商务投影仪、家庭影院投影仪等。
二、投影仪的工作原理
投影仪通过光源发出的光线，经过透镜调整成一个平行的光束，然后通过反射镜反射到显示器上，显示器上的像素点发出的光线又经过透镜调整成一个平行的光束，最后再通过透镜投射到屏幕或墙壁上，形成一个清晰的图像。
三、投影仪的参数
投影仪的参数包括亮度、分辨率、对比度、投影比例、投影距离等。
其中亮度是指投影仪发出的光线强度，分辨率是指投影仪可以显示的像素点数量，对比度是
指图像中黑色和白色之间的差异程度，投影比例是指投影的宽高比例，投影距离是指投影仪到屏幕或墙壁的距离。
四、投影仪的优缺点
投影仪的优点是可以投影大屏幕，适用于多人观看；投影仪的缺点是需要暗室环境才能达到最佳效果，且投影效果会受到环境光线和投影距离的影响。
五、投影仪的使用注意事项
使用投影仪时需要注意以下几点：要选择适当的投影距离和投影比例；要保持投影仪和显示屏幕的清洁；要注意投影仪的散热问题，避免长时间使用导致过热；要注意投影仪的安装位置，避免被人为损坏。
总之，投影仪是一种非常实用的影音设备，可以应用于商务演示、教育培训、家庭影院等多种场合。
了解投影仪的基本知识，可以帮助我们更好地选择和使用投影仪。
一.投影机原理和分类.
一．投影机原理和分类CRT：CRT（Cathode Ray Tube）是阴极射线管。
是应用较为广泛的一种显示技术。
CRT 投影机把输入的信号源分解到R（红）、G（绿）B（蓝）三个CRT管的荧光屏上，在高压作用下发光信号放大、会聚、在大屏幕上显示出彩色图像。
CRT投影机可以说是投影机的鼻祖。
CRT投影机也叫三枪投影机，其工作原理与CRT 显示器没有什么不同，其发光源和成像均为CRT。
虽然CRT投影机的工作特征与LCD、DLP 等投影机有本质区别，且CRT投影机与LCD投影机同属传输型投影机，但CRT投影机是本身发光，是由阴极射线电子束扫描击射在成像面上，使成像面上的荧光粉发光形成图像后，再传输到投影面上。
因此，CRT投影机具有CRT技术中成像的所有优点和缺点。
即CRT投影机分辨率高、对比度好、色彩饱和度佳、对信号的兼容性强，且技术十分成熟。
特别是CRT投影机在采用当前技术先进的CRT新型荫罩后，亮度也有了较大提高。
但CRT投影机毕竟是由成像面上荧光粉发光后再投影到屏幕上的，当有效扫描电子数增加到饱和状态时，再增加有效电子数，荧光粉发光量也增不了多少。
因此，与其它类型的投影机相比，在亮度方面，CRT投影机要低得多，这一直是困绕CRT投影机的主要因素。
不过，CRT投影机分辨率高,对比度好,色彩饱和度佳,信号的兼容较强，技术十分成熟，加上CRT投影机扫描式的成像特点，具有丰富的几何失真调整能力，在分辨率、亮度、对比度、饱和度、线性、枕形、梯形等方面具有调节功能，所以CRT投影机显示的图像色彩丰富，还原性好。
缺点是亮度较低，操作复杂，体积庞大，对安装环境要求较高。
CRT投影机在航空航天、遥控监控行业中起到其它投影机无法替代的作用，所以应用于相对高端的专业领域。
它有两个性能值得注意：一是会聚性能：对CRT投影机来说，会聚控制性显得格外重要，因为它有RGB三种CRT管，平行安装地支架上，要想做到图像完全会聚，必须对图像各种失真均能校正。
投影机基础知识培训
6系DLP机器
7系DLP机器
5系液晶机器外观
投影品牌-丽讯
品牌：美系（台达） 官网：/Product/gongcheng.htm
代理：北京凯南兴业 上海智影 广州建业 经典常见机型：
单灯系列：D5005 D5010 D5000 D4500 D5380U D5280U 双灯系列: D6510 D6515 D6520 D6010 高亮系列：D8300 D8800 D8900 DU9000
投影机核心指标及参数： 流明：流明是光通量的单位，流明数越大投影仪亮度越高 分辨率：投影分辨率是指投影机投出的图像原始分辨率，也叫真实分辨率和物理分辨率
常见分辨率：XGA-1024*768 WXGA-1280*800 HD 1920*1080 WUXGA---1920*1200 4K-4096*2160
F400X-F700X系列白款
F420HZ-F720HZ系列黑款
投影品牌-爱普生
品牌：日系 官网：/products/projectors/ 代理：北京英思杰（部分型号） 上海智影 深圳科迈 成都万星高琪 经典常见机型： 4系： CB-4850WU /4950WU CB-4650/4550 6系: CB-6150/6350 CB-G6800 CB-6250WU/6450WU/6550WU 高端：CB-Z9800 EB-B1500(10000流明以上机型）
测算：投射比= 3.2/4=0.8:1 已知： 16:9 120寸屏幕 距离大概在3-4米 求问用什么镜头？ 测算： 3000÷（120*2.2）=3000÷2640mm =1.13 4000÷2640=1.51 即可选用变焦镜头 1.13-1.5左右 已知：镜头选用0.65，16:10 160寸画面 求问距离多少？ 测算：0.65*（160*2.2）=0.65*3520=2288mm
